Tipo di prodotto	Binocolo
Marca	Alpen Optics
Modello	Teton HD
Messa a fuoco	Rotella centrale e regolazione diottrica
Regolazione diottrica	Anello di regolazione diottrica con riferimento
Oculari	Ribaltabili (gomma, rotanti o avvitabili)
Distanza interpupillare	Regolabile
Tenuta stagna	Sì (guarnizione toroidale)
Antiappannamento	Sì (spurgo con azoto secco)
Fissaggio treppiede	Sì (adattatore non incluso, filettatura sull'asse centrale)
Cinghia da collo	Inclusa
Garanzia	ALPEN Deluxe, senza data di scadenza (registrazione richiesta per estensione)
Pulizia	Panno in microfibra o alcool isopropilico, movimenti circolari
Sicurezza	Non guardare mai direttamente il sole
Temperatura massima	60 °C
Riciclaggio	Apparecchio e accessori riciclabili, depositare in negozio o centro di riciclaggio
Riparabilità	Non smontare, contattare il rivenditore

Domande frequenti - Teton HD Alpen Optics

Come regolare la diottria sul binocolo Alpen Optics Teton HD?

Regolare prima la distanza interpupillare. Portare l'anello diottrico su zero. Coprire l'obiettivo del lato diottrico (solitamente destro) e mettere a fuoco con la rotella centrale su un oggetto distante. Poi coprire l'altro obiettivo e regolare l'anello diottrico fino a ottenere un'immagine nitida. Annotare l'impostazione per un uso futuro.

Come pulire le lenti del binocolo?

Soffiare delicatamente la polvere o utilizzare una spazzola morbida. Per le macchie, usare un panno in microfibra con movimenti circolari. Per una pulizia profonda, applicare un liquido per la pulizia delle lenti o alcol isopropilico sul panno, mai direttamente sulla lente.

Posso usare un treppiede con questo binocolo?

Sì, il binocolo Teton HD ha una filettatura sull'asse centrale per il fissaggio su treppiede. Svitare il cappuccio di protezione e utilizzare un adattatore per treppiede binoculare compatibile (non incluso). Ciò consente un'osservazione stabile.

Come attaccare la cinghia da collo fornita?

Infiliare l'estremità della cinghia dal basso verso l'alto nell'anello di fissaggio del binocolo. Quindi far passare l'estremità nell'ansa formata e tirare per stringere. Regolare la lunghezza desiderata.

Il binocolo Alpen Optics Teton HD è stagno?

Sì, questo modello è stagno grazie a una guarnizione toroidale. È anche trattato antiappannamento con spurgo ad azoto secco. Verificare la confezione per conferma.

Qual è la garanzia del binocolo Alpen Optics?

La garanzia ALPEN Deluxe è senza data di scadenza a partire dal giorno dell'acquisto. È possibile un'estensione di garanzia previa registrazione sul sito www.alpenoptics.de/warranty_terms.

Cosa fare se porto gli occhiali?

Abbassare gli oculari in posizione bassa (ruotarli o girarli verso il basso). Questo avvicina gli occhi all'oculare e consente di vedere il campo visivo completo senza effetto tunnel.

Posso guardare il sole con questo binocolo?

No, non guardare mai direttamente il sole o nelle sue vicinanze, poiché può causare cecità irreversibile. I bambini devono essere sorvegliati.

Come regolare la distanza interpupillare?

Tenere il binocolo in posizione di osservazione e allargare o avvicinare le due metà fino a ottenere un campo circolare unico. Questa regolazione va effettuata prima di ogni utilizzo.

Dove riciclare il binocolo a fine vita?

Depositare l'apparecchio e i suoi accessori in un negozio o centro di riciclaggio. Consultare www.quefairedemesdechets.fr per i punti di raccolta. Privilegiare la riparazione o la donazione.

MANUALE UTENTE Teton HD Alpen Optics

Manuale d'istruzioni

IT Manuale d'istruzioni....36

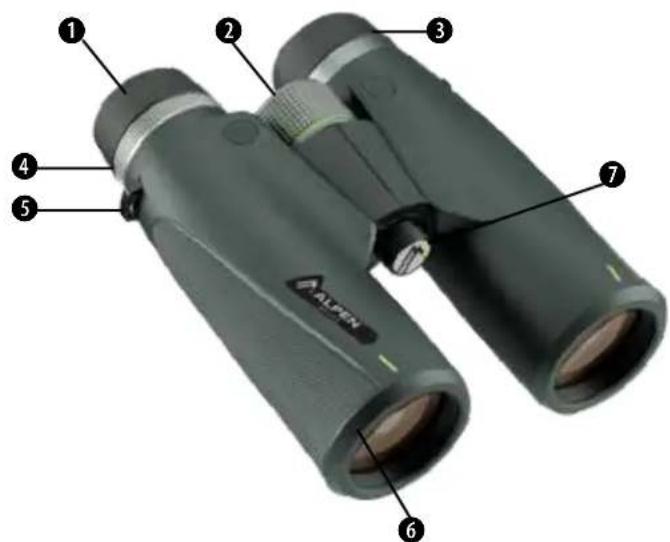

PARTS OVERVIEW

ALPEN ① ② ③ ④ ⑤ ⑥ ⑦

Parts

① Lente oculare
② Messa a fuoco centrale
③ Oculare in gomma
4 Diottrie
⑤ Attacco cinturino
6 Obiettivo lente
⑦ Presa adattatore treppiede

INFORMAZIONI GENERALI SULLA SICUREZZA!

RISCHIO di lesioni fisiche!

Non guardare mai attraverso questo dispositivo direttamente o vicino al sole. Sussiste il rischio di CECITÀ!

I bambini dovrebbero utilizzare questo dispositivo solo sotto supervisione. Tenere i materiali di imballaggio (sacchetti di plastica, elastici, ecc.) lontano dai bambini.

C'è il rischio di SOFFOCAMENTO.

RISCHIO di incendio/ustione!

Non sottoporre mai il dispositivo, in particolare le lenti, alla luce solare diretta. La concentrazione di raggi luminosi può causare incendi e/o ustioni.

RISCHIO di danni materiali!

Non smontare mai il dispositivo. Consultare il proprio rivenditore in caso di difetti. Il rivenditore contatterà il nostro centro di assistenza e spedirà il dispositivo per la riparazione, se necessario.

Non sottoporre il dispositivo a temperature superiori a 60°C!

Garanzia e assistenza

La garanzia ALPEN Deluxe, senza data di fine, inizia il giorno dell'acquisto. Per richiedere il prolungamento del periodo di garanzia come riportato sulla confezione, è necessario effettuare la registrazione sul nostro sito web. I termini completi della garanzia, le informazioni sul prolungamento del periodo di garanzia e i dettagli del nostro servizio di assistenza sono disponibili al seguente indirizzo: www.alpenoptics.de/warranty_terms.

Regolazione dell'oculare

Il binocolo ALPEN è dotato di conchiglie oculari che possono essere ribaltate o ruotate in posizione estesa o abbassata (a seconda del modello) per ottimizzare la visuale per i propri occhi ed escludere la luce estranea. Se non si indossano occhiali da vista o da sole, tenere le conchiglie completamente estese (posizione "su"). Se si indossano gli occhiali, ribaltare le conchiglie oculari o ruotarle nella posizione abbassata. In questo modo si avvicinano gli occhi alla lente (oculare) del binocolo in modo da poter vedere l'intera immagine (campo visivo completo senza "tagli" o "visione a tunnel").

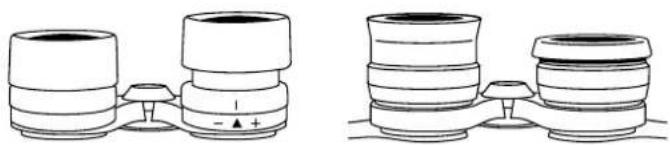

Oculare avvitato Oculare ribaltato

Regolazione IPD (distanza interpupillare)

La distanza o la spaziatura tra il centro delle pupille, chiamata "distanza interpupillare" (IPD) varia da persona a persona. Per regolare il binocolo in modo che corrisponda ai propri occhi, seguire questi semplici passaggi:

1. Tenere il binocolo nella normale posizione di osservazione. Afferrare saldamente le due canne del binocolo.
2. Avvicinare o allontanare fra loro le due canne fino a quando non si vede un singolo campo circolare (non preoccuparsi ancora della messa a fuoco).
3. Reimpostare sempre il binocolo in questa posizione prima di utilizzarlo.

Regolazione diottrica e messa a fuoco

1. Regolare la distanza interpupillare delle conchiglie oculari come descritto nelle sezioni precedenti.
2. Impostare l'anello di regolazione delle diottrie su zero e visualizzare un oggetto distante.
3. Tenere entrambi gli occhi aperti in ogni momento.
4. Usando un copriobiettivo o la propria mano, coprire la lente dell'obiettivo (anteriore) dello stesso lato del binocolo che ha l'anello di regolazione delle diottrie. Questo di solito è il lato destro.
5. Utilizzando la rotella della messa a fuoco centrale, mettere a fuoco un oggetto distante con dettagli precisi (ad esempio un muro di mattoni, dei rami di alberi, ecc.) fino a quando non appare il più nitido possibile.
6. Scoprire la lente dell'obiettivo sul lato diottrico, coprire l'altra lente dell'obiettivo, sul lato sinistro, quindi visualizzare lo stesso oggetto.
7. Utilizzando l'anello di regolazione diottrica, spostare il marcatore di regolazione diottrica verso "+" o "-" fino a raggiungere la messa a fuoco.

Si deve usare cautela in quanto se si ruota oltre il limite o se si forza l'anello diottrico si possono causare danni o addirittura staccare l'oculare dal telaio.

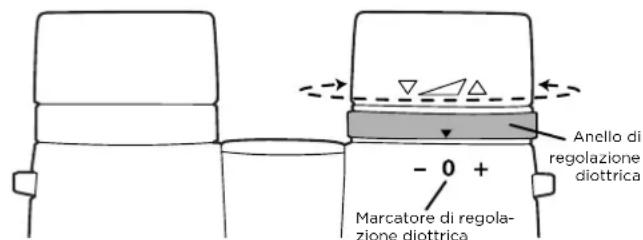

Anello di regolazione diottrica - 0 + Marcatore di regola- zione diottrica

1. Il binocolo dovrebbe ora essere regolato per la propria vista. La messa a fuoco per qualsiasi distanza può ora essere eseguita semplicemente ruotando la rotella di messa a fuoco centrale. Prendere nota della propria impostazione diottrica per riferimento futuro.

Attacco tracolla

Per fissare saldamente il binocolo alla cinghia relativa:

1. Infilare l'estremità della cinghia dal basso verso l'alto attraverso il passante di fissaggio della cinghia.
2. Tenendo ferma la fibbia, infilare l'estremità della cinghia all'interno della fibbia.
3. Regolare la lunghezza complessiva e tirare strettamente la tessitura della cinghia in modo da fissarla bene all'interno della fibbia.

Modelli impermeabili / antiappannamento

I binocoli ALPEN sono progettati e costruiti utilizzando le più recenti tecnologie di impermeabilizzazione e antiappannamento (come indicato sulla confezione del prodotto). I modelli impermeabili sono sigillati con O-ring per una protezione completa dall'umidità. La protezione antiappannamento viene ottenuta tramite emissione di azoto secco che rimuove tutta l'umidità interna.

Montaggio treppiede

(treppiede e adattatore relativo non inclusi)

Per fissare il binocolo a un treppiede o monopiede, svitare (in senso antiorario) il cappuccio che copre la presa filettata all'estremità della cerniera centrale e conservarlo in un luogo sicuro. Utilizzare un adattatore per treppiede binoculare compatibile per collegare il binocolo a qualsiasi treppiede standard in posizione orizzontale per ottenere un'immagine stabile durante un'osservazione prolungata.

Manutenzione e pulizia

La normale manutenzione prevista per qualsiasi strumento ottico di precisione garantisce il perfetto funzionamento del binocolo per anni senza problemi.

- Non esporre modelli non impermeabili a forti piogge o altra umidità eccessiva.

• Se il binocolo ha oculari ribaltabili e flessibili, conservarlo con le conchiglie oculari rivolte verso l'alto. Ciò evita un'eccessiva umidità.
• Evitare impatti bruschi. Utilizzare la tracolla inclusa per evitare di far cadere accidentalmente il binocolo, con possibile disallineamento dell'ottica.
• Quando non lo si usa, conservare il binocolo nella custodia fornita, in un luogo fresco e asciutto.
• Evitare di conservare il binocolo in luoghi caldi, come l'abitacolo di un veicolo in una giornata calda. L'alta temperatura potrebbe influire negativamente sui lubrificanti e sui sigillanti. Non lasciare mai il binocolo dove la luce solare diretta può entrare nell'obiettivo o nella lente dell'oculare. La concentrazione dei raggi del sole potrebbe causare danni (bruciature da vetro).
• Tutte le parti mobili del binocolo sono lubrificate in modo permanente. Non cercare di lubrificarle.

Smaltimento

Smaltire correttamente i materiali di imballaggio, in base al tipo, ad esempio carta o cartone.

Contattare il servizio di raccolta dei rifiuti o l'autorità competente per informazioni sul corretto smaltimento.

Per pulire le lenti del binocolo

1. Soffiare via polvere o detriti sulla lente (o usare un pennello morbido per lenti).
2. Per rimuovere impronte digitali o altre macchie, pulire con un panno di cotone morbido sfregando con un movimento circolare. Un panno per la pulizia in "microfibra" (disponibile presso i rivenditori di fotocamere o computer) è l'ideale per la pulizia di routine delle ottiche.
3. Per una pulizia più accurata, possono essere utilizzati un panno per lenti fotografiche e

liquido detergente per lenti di tipo fotografico o alcool isopropilico. Applicare sempre il liquido sul panno per la pulizia, non direttamente sulla lente.
