GEBRUIKSAANWIJZING Teton HD Alpen Optics

Gebruiksaanwijzing ..................................... 30

Statiefadapter aansluiting

RISICO op lichamelijk letsel! Kijk met dit toestel nooit naar de zon of naar de omgeving van de zon. Er bestaat VERBLINDINGS- GEVAAR! Kinderen mogen het apparaat alléén onder toezicht van volwassenen gebruiken. Houd het verpakkings- materiaal (plastic zakken, elastiekjes enz.) uit de buurt van kinderen. Er bestaat VERSTIKKINGSGEVAAR. Er bestaat BRAND-/VERBRANDINGSGEVAAR! Stel het apparaat - vooral de lenzen - nooit bloot aan direct zonlicht. Concentratie van lichtstralen kan brand en/of brandwonden veroorzaken. GEVAAR van materiële schade! Haal het apparaat nooit uit elkaar. Raadpleeg uw handelaar als er defecten zijn. De handelaar zal contact opnemen met ons service-centrum en het apparaat zo nodig ter reparatie opsturen. Stel het apparaat niet bloot aan temperaturen boven 60°C! Garantie & Service ALPEN Deluxe garantie, zonder einddatum, gaat in op de dag van aankoop. Om te kunnen profiteren van een verlengde garantieperiode op basis van vrijwilligheid, zoals vermeld op de geschenkdoos, is een registratie op onze website vereist. U kunt de volledige garantievoorwaarden, informatie over de verlenging van de garantieperiode en de details van onze diensten raadplegen op www.alpenoptics.de/ warranty_terms. ALGEMENE VEILIGHEIDSINFORMATIE!32 www.alpenoptics.de Oogschelp Afstelling Uw ALPEN verrekijker is voorzien van oogschelpen die naar boven of naar beneden kunnen worden gerold of gedraaid (afhankelijk van uw model) om het zicht voor uw ogen te optimaliseren en om ongewenst licht buiten te sluiten. Als u geen bril of zonnebril draagt, moet u de oogschelpen volledig uitgetrokken houden (stand "omhoog"). Als u een bril draagt, rolt u de oogdoppen naar beneden of draait u ze in de onderste stand. Dit brengt uw ogen dichter bij de oculair lens van de verrekijker, zodat u het volledige beeld kunt zien (volledig ge- zichtsveld zonder "cut o" of "tunnelvisie")

IPD (Interpupilaire Afstand) Aanpassing De afstand tussen het centrum van de pupillen, "in- terpupilaire afstand" (IPD) genoemd, varieert van persoon tot persoon. Volg deze makkelijke stappen om de verrekijker aan uw ogen aan te passen:

1. Houd uw verrekijker in de normale kijkpositie.

Pak de twee tubussen stevig vast.

2. Zet de tubussen dichter bij elkaar of verder uit

elkaar tot je één cirkelvormig veld ziet (maak je nog geen zorgen over de scherpstelling).

3. Stel uw verrekijker altijd weer in deze positie in

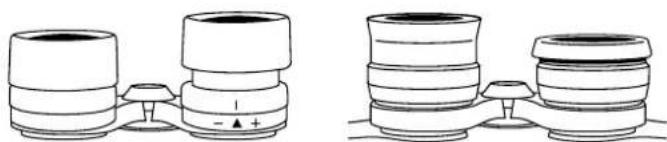

voordat u hem gebruikt. Rolled Eyecup Gedraaide oogschelp Opgerolde oogschelp33 www.alpenoptics.de

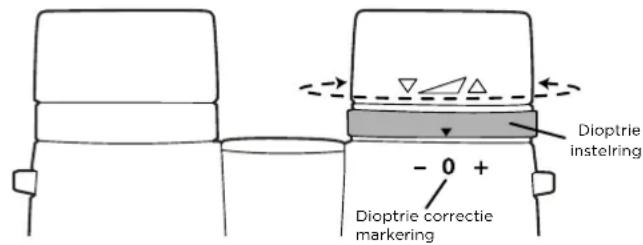

Dioptrie aanpassing en scherpstellen

1. Stel de interpupilaire afstand van de oogschelpen

in zoals beschreven in de vorige hoofdstukken.

2. Zet de dioptrie instelring op nul en bekijk een

3. Hou altijd beide ogen open.

4. Bedek met een lenskapje of met uw hand de

objectieflens (voorzijde) aan dezelfde kant van de verrekijker waar de dioptrie instelring zich be- vindt. Dit is meestal de rechterkant.

Stel met het scherpstel-wieltje een object scherp in de verte met fijne details (bv. bakstenen muur, boomtakken, enz.) tot het beeld zo scherp moge- lijk verschijnt.

6. Laat de objectieflens aan de dioptrie-kant onbe-

dekt. Dek de andere objectieflens aan de linker- kant af en kijk vervolgens naar hetzelfde object.

7. Gebruik de dioptrie instelring om de dioptrie cor-

rectie markering naar de "+" of "-" te bewegen tot het beeld scherp is. Wees a.u.b. heel voorzichtig, omdat te veel draaien of forceren van de dioptrie ring schade kan veroorzaken of ertoe kan leiden dat het oculair losraakt van het chassis.

8. Uw verrekijker moet nu zijn afgesteld op uw

gezichtsveld. Scherpstellen voor elke afstand kan nu makkelijk door aan het scherpstel-wieltje te draaien. Noteer uw dioptrie-instelling voor later gebruik. Dioptrie correctie markeringDioptrie instelring34 www.alpenoptics.de Nekriem bevestiging Om uw verrekijker stevig aan de verrekijker-riem te bevestigen:

1. Rijg het uiteinde van de riem vanaf de onderkant

omhoog door de riembevestigingslus.

2. Houd de gesp vast en rijg het uiteinde van de

3. Pas de totale lengte aan en trek de riem strak

zodat hij goed vastzit in de gesp. Waterdichte / anti-condens modellen ALPEN verrekijkers zijn ontworpen en gebouwd met gebruikmaking van de nieuwste technologie voor waterdichtheid en anti-condensatie. Waterdichte modellen zijn met een O-ring afgedicht voor volledi- ge bescherming tegen vocht. Anti-condens bescher- ming wordt bereikt door een droge stikstofspoeling, waardoor alle inwendige vochtigheid wordt verwij- derd. Statief montage (statief en statiefadapter zijn niet inbegrepen) Om de verrekijker op een statief of een monopod te bevestigen, schroeft u de dop die de schroefaan- sluiting aan het uiteinde van het midden scharnier bedekt, los (tegen de wijzers van de klok in) en legt u het op een veilige plaats. Gebruik een compatibele statiefadapter voor verrekijkers om uw verrekijker horizontaal op een standaardstatief te bevestigen voor een stabiel beeld bij langdurig kijken. Onderhoud en reiniging Uw verrekijker zal jarenlang probleemloos meegaan als hij het nodige onderhoud krijgt dat u aan elk op- tisch instrument van hoge kwaliteit zou geven.

• Stel niet-waterdichte modellen niet bloot aan hevige regen of andere overmatige vochtigheid.

• Als uw verrekijker oprolbare, flexibele oogschelpen heeft, berg hem dan op met de oogschelpen omhoog. Dit voorkomt overmatig vocht.

• Vermijd zware schokken Gebruik de meegeleverde35 www.alpenoptics.de

nekriem om te voorkomen dat u de verrekijker per ongeluk laat vallen, zodat de optiek niet verkeerd wordt uitgelijnd.

• Bewaar uw verrekijker in de meegeleverde tas op een koele, droge plaats als u hem niet gebruikt.

• Bewaar de verrekijker niet op warme plaatsen, zoals bv. in een auto op een warme dag. De hoge temperatuur kan een nadelige invloed hebben op de smeermiddelen en dichtingsmiddelen. Laat de verrekijker nooit ergens liggen waar direct zonlicht op het objectief of de oculair lens kan vallen. Schade kan ontstaan door de concentratie (brandend glaseect) van zonnestralen.

• Alle bewegende delen van de verrekijker zijn permanent gesmeerd. Probeer niet, ze te smeren. Verwerking Gooi het verpakkingsmateriaal weg volgens de geldende regels, afhankelijk van het soort materiaal, bv. papier of karton. Neem contact op met uw plaatselijke afvalverwerkingsservice of de milieuautoriteit voor informatie over de juiste verwerking. De lenzen van uw verrekijker schoonmaken

1. Blaas stof of vuil op de lens weg (of gebruik

een zachte lensborstel).

2. Om vingerafdrukken of andere vlekken

te verwijderen, reinigt u met een zachte katoenen doek door er met cirkelvormige bewegingen over te wrijven. Een "microvezel"- reinigingsdoekje (verkrijgbaar in camera- of computerwinkels) is ideaal voor het routinematig reinigen van uw optiek.

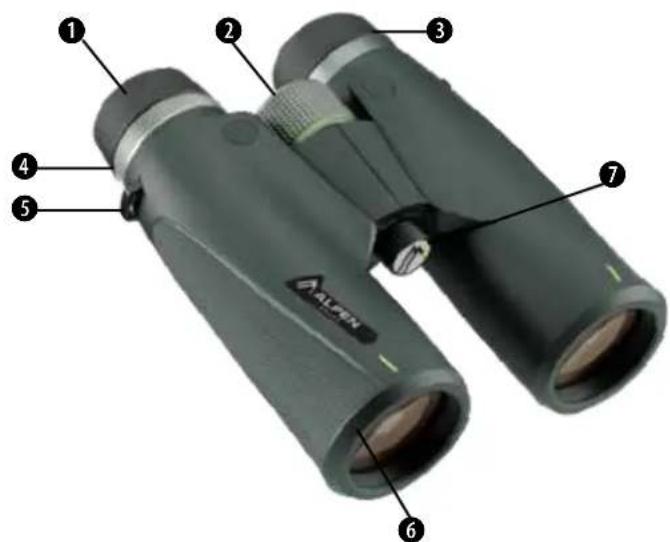

Voor een grondiger reiniging kunnen fotografische lensdoekjes en een reinigingsvloeistof voor fotografische lenzen of isopropylalcohol worden gebruikt. Breng de vloeistof altijd aan op het reinigingsdoekje - nooit direct op de lens.36 www.alpenoptics.de PANORAMICA COMPONENTI Componenti
