Produkttyp	Prismenfernglas
Marke	Alpen Optics
Modell	Teton ED-HD
Vergrößerung	8x (Schätzung)
Objektivdurchmesser	42 mm (Schätzung)
Optik	ED-Glas (Extra-low Dispersion)
Linsenvergütung	Mehrschichtvergütung
Fokussierung	Zentral mit Dioptrieneinstellung
Augenmuscheln	Drehbar, klappbar (für Brillenträger)
Pupillenabstand	Einstellbar
Wasserdichtigkeit	Ja, wasserdicht und beschlagfrei (Stickstofffüllung)
Stromversorgung	Keine (optisches Instrument)
Gehäusematerial	Gummiarmierung
Gewicht	Ca. 700 g (Schätzung)
Abmessungen (L x B x H)	Ca. 150 x 130 x 55 mm (Schätzung)
Befestigung für Trageriemen	Integrierte Schlaufe
Stativadapter	Ja, Gewinde unter der Kappe
Mitgeliefertes Zubehör	Nackenriemen, Aufbewahrungstasche, Objektivdeckel
Garantie	Deluxe-Garantie ohne Ablaufdatum (Registrierung erforderlich)
Pflege	Reinigung mit Mikrofasertuch, übermäßige Hitze vermeiden
Sicherheit	Nie direkt in die Sonne schauen
Recycling	Verpackung gemäß örtlichen Vorschriften entsorgen

Häufig gestellte Fragen - Teton ED-HD Alpen Optics

Wie stelle ich die Dioptrie am Teton ED-HD Fernglas ein?

Stellen Sie zuerst mit dem nicht dominanten Auge (normalerweise links) das zentrale Fokussierrad ein, während Sie das rechte Objektiv abdecken. Decken Sie dann das rechte Objektiv ab und das linke, und drehen Sie den Dioptrienring (am rechten Okular), bis das Bild scharf ist. Notieren Sie die Einstellung für zukünftige Verwendung.

Sind die Teton ED-HD Ferngläser wasserdicht?

Ja, sie sind wasserdicht und beschlagfrei dank einer Stickstofffüllung. Dies schützt sie vor Feuchtigkeit und innerer Kondensation.

Wie reinige ich die Linsen des Fernglases?

Verwenden Sie eine weiche Bürste oder einen Blasebalg, um Staub zu entfernen. Für Fingerabdrücke verwenden Sie ein Mikrofasertuch mit kreisenden Bewegungen. Bei hartnäckigen Flecken tragen Sie eine Linsenreinigungslösung auf das Tuch auf, niemals direkt auf die Linse.

Kann ich das Fernglas mit Brille verwenden?

Ja, die Augenmuscheln sind drehbar und klappbar. Klappen Sie sie in die untere Position, um Ihre Augen näher an die Okulare zu bringen und das volle Sichtfeld zu sehen.

Wie befestige ich den Nackenriemen?

Fädeln Sie das Ende des Riemens von unten nach oben durch die Befestigungsschlaufe und dann wieder zurück durch die Schlaufe. Passen Sie die Länge an und ziehen Sie fest, um zu sichern.

Wie montiere ich das Fernglas auf ein Stativ?

Schrauben Sie die Kappe in der Mitte der Mittelachse ab, um das Gewinde freizulegen. Verwenden Sie einen kompatiblen Stativadapter für Ferngläser und befestigen Sie ihn an einem Standardstativ.

Was ist ED-Glas?

ED-Glas (Extra-low Dispersion) reduziert chromatische Aberrationen und bietet ein schärferes Bild mit weniger Farbsäumen, ideal für detaillierte Beobachtungen.

Wie bewahre ich das Fernglas richtig auf?

Bewahren Sie es in der mitgelieferten Tasche an einem kühlen, trockenen Ort auf. Vermeiden Sie hohe Temperaturen (z. B. im Auto im Sommer) und direkte Sonneneinstrahlung auf die Linsen.

Was tun, wenn das Bild nicht scharf ist?

Überprüfen Sie zuerst die Einstellung des Pupillenabstands (Abstand der beiden Rohre). Verwenden Sie dann das zentrale Fokussierrad. Stellen Sie bei Bedarf die Dioptrie wie in der Anleitung beschrieben ein.

Kann ich mit diesem Fernglas die Sonne beobachten?

Nein, auf keinen Fall. Schauen Sie niemals direkt in die Sonne oder in die Nähe der Sonne mit einem Fernglas, selbst mit Filtern. Dies kann irreversible Augenschäden verursachen. Verwenden Sie nur zertifizierte Sonnenfilter für die Sonnenbeobachtung.

BEDIENUNGSANLEITUNG Teton ED-HD Alpen Optics

www.alpenoptics.de/download

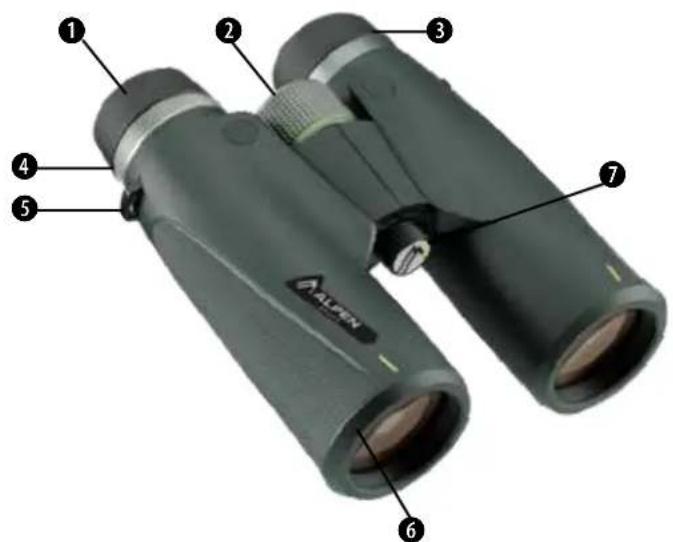

1 Okularlinse
Mitteltrieb
Gummi-Augenmuschel
4 Dioptrieneinstellung
Trageriemen-Ose
6 Objektivlinse
Stativanschlussgewinde

ALLGEMEINE SICHERHEITSHINWEISE

GEFAHR von Körperschäden!

Schauen Sie mit thisem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es besteht ERBLINDUNGSGEFAHR! Kinder sollen den das Gerät nur unter Aufsicht benutzen. Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten! Es besteht ERSTICKUNGSGEFAHR!

BRANDGEFAHR!

Setzen Sie das Gerät - insbesondere die Linsen - keiner direkten Sonneneinstrahlung aus! Durch die Lichtbündelung konnen Brände und/oder Verbrennungen verursacht werden.

GEFAHR von Sachschäden!

Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defektsitte an ihren Fachhändler! Der Handlerr wird sich mit unserem Service-Center in Verbindung setzen und das Gerät bei Bedarf zur Reparatur einschicken.

Setzen Sie das Gerät keinen Temperaturen über 60 °C aus.

Garantie & Service

Die ALPEN Deluxe-Garantie, die kein Enddatum hat, beginnt am Tag des Kaufs. Um von der verlangerten freiwilligen Garantiezeit zu profitieren, die auf der Verpackung angegeben ist, ist eine Registriierung auf unserer Website erforderlich. Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen finden Sie unter: www.alpenoptics.de/warranty_terms

Einstellung der Augenmuscheln

Ihr ALPEN Fernglas ist mit Augenmuscheln ausgestattet, die je nach Modell umgestulpt oder ausund eingedreht werden konnen, um ihre Sicht zu optimieren und Streulicht abzuhalten. Wenn Sie keine Brille oder Sonnenbrille tragen, setzen Sie die Augenmuscheln ausgeklappt bzw. drehen Sie sie hereaus. Wenn Sie eine Brille tragen, stulpen Sie die Augenmuscheln nach auBen um bzw. setzen Sie sie eingedreht. Dadurch kommt Ohre Augen naher an die Okularlinse des Fernglases, sodass Sie das gesamte Bild sehen konnen (volles Sehfeld ohne „Abschneiden" oder „Tunnelblick")

Herausgedrehte Augenmuschel

Umgestülpte Augenmuschel

Einstellen des Augenabstands

Der Abstand zwischen den Mittelpunktten der Pupillen, die sogenannte Interpupillardistanz (IPD), unterscheidet sich von Menschen zu Menschen. Führn Sie die folgenden einfahren Schritte aus, um das Fernglas an ihre Augen anzupassen:

1. Halten Sie Ihr Fernglas in der üblichen Beobachtungsposition. Fassen Sie den Fernglaskörper an jeder Seite fest an.
2. Bewegen Sie die Fernglasseiten um die Mittel-achse naher zusammen oder weiter auseinander, bis Sie ein einziges kreisformiges Bild sehen (Achten Sie noch nicht auf die Fokussierung).
3. Stellen Sie Ihr Fernglas vor jeder Verwendung

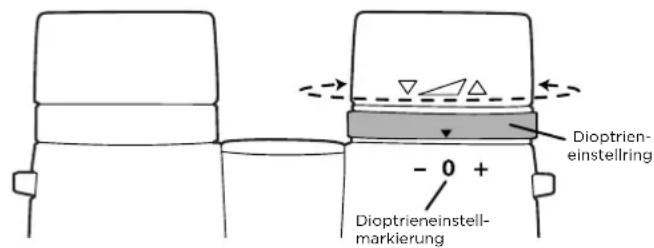

Dioptrieneinstellung und Fokussierung

1. Stellen Sie den Augenabstand wie im vorherigen Abschnitt beschreiben ein.
2. Stellen Sie den Dioptrieneinstellung auf Null und betrachten Sie ein entferntes Objekt.
3. Halten Sie durchgehend beiden Augen offen.
4. Bedecken Sie das Objektiv (Frontlinse) auf der Seite des Fernglases, auf der sich der Dioptrieneinstellung befindet, mit einem Objektivschutz oder Ihrer Hand. Dies ist in der Regel die rechte Seite.
5. Fokussieren Sie mit dem Mitteltrieb ein entferntes Objekt mit feinen Details (z. B. eine Mauer, Baumzweige usw.), bis es so scharf wie möglich erscheid.
6. Decken Sie die Objektivlinse auf der Seite mit dem Dioptrieneinstellung wieder auf und bedecken Sie die andere Objektivlinse. Betrachten Sie dann dasselbe Objekt.
7. Drehen Sie die Dioptrieneinstellmarkierung auf dem Dioptrieneinstellring Richtung „+“ oder „-“ bis das Bild scharf ist.

Seien Sie vorsichtig, Denn zu starkes Drehen des Dioptrieneinstellrings kann Schaden verursachen oder dazu führen, dass sich das Okular vom Gehäuse besteht.

1. Ihr Fernglas sollte nun auf ihre Sehstärke eingestellt sein. Um auf eine beliebige Entfernung zu fokussieren, drehen Sie jetzt einfach am Mitteltrieb. Merken Sie sich ihre Dioptrieneinstellung für die zukünftige Verwendung.

Befestigung des Trageriemens

Zur sicheren Befestigung des Fernglases am Trageriemen:

1. Fädeln Sie das Ende des Trageriemens von unter nach oben durch die Öse am Fernglas.
2. Halten Sie die Schnalle fest und faden In Sie das Ende des Trageriemens in die Schnalle ein.
3. Stellen Sie die Gesamtlänge ein undziehen Sie den Trageriemen fest, sodass er sicher in der Schnalle sitzt.

Wasserdichte / Beschlagfreie Modelle

Bei der Entwicklung und Herstellung von wasserdichten und beschlagfreien ALPEN Fernglasernkommen die neusten Technologien zum Einsatz. Die wasserdichten Modelle sind mit O-Ringen abgedachtet und bieten somit vollständigen Schutz vor Feuchtigkeit. Der Schutz vor Beschlagen wird durch

eine trockene Stickstoffflüllung erreicht, die sãmtliche Feuchtigkeit im Inneren entfernt.

Anschluss eines Stativs

(Stativ und Stativadapter nicht im Lieferumfang enthalten)

Um das Fernglas an einem Stativ oder Einbeinstativ zu befestigen, schrauben Sie (gegen den Uhrzeiger-sinn) die Kappe ab, die das Anschlussgewinde am Ende der Mittelachse abdeckt, und legen Sie sie an einen sicheren Ort. Für ein stabiles Bild bei längeren Beobachtungen verwenden Sie einen kompatiblen Stativadapter, um Ihr Fernglas horizontal an einem Standardstativ zu befestigen.

Pflege und Reinigung

Ihr Fernglas wird Ohnen die Jahre lang störungsfrei Freude bereiten, wenn Sie es so pflegen, wie Sie es mit jedem gute optischen Instrument tun ***

• Setzen Sie Modelle, die nicht wasserdicht sind, keinem starken Regen oder anderer übermöglicher Feuchtigkeit aus.
• Wenn Ihr Fernglas umstübbare, flexible Augenmuscheln hat, lagern Sie es mit ausgeklappten Augenmuscheln. Dadurch wird übermäßig Feuchtigkeitsbildung vermieden.
• Vermeiden Sie harte Stöbe. Verwenden Sie den mitgelieferten Trageriemen, um zu verhindern, dass Sie das Fernglas versehentlich fallen halten und die Optik dadurch einen Ausrichtungsfehler gekommen.
• Wenn Sie das Fernglas nicht benutzen, bewahren Sie es in der mitgelieferten Tasche an einem kühlen, trockenen Ort auf.
• Bewahren Sie das Fernglas möglichst nicht an bereits Orten auf, z. B. im Fahrgastrum eines Fahrzeugs an einem bereits Tag. Die hohen Temperaturen konnten die Schmierund Dichtstoffe beeinträchtigen. Lassen Sie das Fernglas niemals Dort liegen, wo direktes

Sonnenlicht in das Objektiv oder die Okularlinse eindringen kann. Durch die Bündelung der Sonnenstrahlen (Brennglaseffekt) konnen Schäden entstehen.
- Alle beweglichen Teile des Fernglases sind dauergeschmiert. Versuchen Sie nicht, sie zuschmieren.

Entsorgung

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur fachgerechten Entsorgung erhalten Sie bei den communalen

Entsorgungsdienstleistern oder dem Umweltamt.

Reinigung der Fernglas-Linsen

1. Blasen Sie Staub oder Schmutz vom Objektiv (oder verwenden Sie einen weichen Objektivpinsel).
2. Um Fingerabdrücke oder andere Verschmutzungen zu entfernen, reiben

Sie mit einem weichen Baumwolltuch in kreisenden Bewegungen. Ein Mikrofasier-Reinigungstuch (erhältlich im Kamera-oder Computerfachhandel) ist ideal für die regelmäßige Reinigung ihrer Optik.

1. Für eine gründlichere Reinigung konnen Linsenpapier und eine Reinigungsflüssigkeit für fotografische Objektive oder Isopropylalkohol verwendet werden. Tragen Sie die Flüssigkeit immer auf das Reinigungstuch auf - niemals direkt auf das Objektiv.
