MANUALE UTENTE RadiantSmart Blumfeldt

Radiatore a infrarossi

Congratulazioni per aver acquistato questo dispositivo. Leggere attentamente il manuale e rispettare le seguenti indicazioni per evitare danni. Malfunzionamenti causati dalla mancata osservanza delle indicazioni e delle avvertenze nel manuale d'uso non sono coperti dalla garanzia. Scansionare il codice QR per accedere al manuale d'uso più recente e ottenere ulteriori informazioni sul prodotto.

Specifiche tecniche 47

Avvertenze di sicurezza 48

Installazione 50

Descrizione degli elementi di controllo 52

Utilizzo 53

Controllo del dispositivo con smartphone 55

Informazioni sul prodotto 57

Informazioni sul prodotto 58

Avviso di smaltimento 59

Dichiarazione di conformità 59

SPECIFICHE TECNICHE

Numero articolo 1004	6416 10046418
Alimentazione 230V~ / 50 Hz
Potenza 360 W 600 W
Dimensioni 60x60 60x	100
Montaggio muro
WiFiFrequenzaPotenza massimadella radiofrequenza	2.400-2.4835 GHz<20 dBm

Accessori

10046417 Estensione per 10046416

10046419 Estensione per 10046418

AVVERTENZE DI SICUREZZA

• Prima di collegare il dispositivo alla rete elettrica, verificare che la tensione indicata sulla targhetta corrisponda a quella della rete locale.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico qualificato per evitare rischi.
• La stufa non deve essere posizionata direttamente sotto la presa di corrente.
• Tenere mobili, tende e altri materiali infiammabili ad almeno 1 metro di distanza dal dispositivo.
• Tenere fuori dalla portata dei bambini e non permettere loro di utilizzare questo dispositivo.
• Questo dispositivo è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi industriali.
• Non mettere in funzione il dispositivo dopo un malfunzionamento o dopo che è stato danneggiato in qualsiasi modo.
• Le riparazioni dei dispositivi elettrici devono essere eseguite esclusivamente da un elettricista qualificato.
• Riparazioni improprie possono mettere in serio pericolo l'utente.
• Non far passare il cavo di alimentazione sotto tappeti, moquette, ecc.
• Non lasciare che il cavo di alimentazione penzoli da spigoli taglienti o venga a contatto con superfici calde.
• Per evitare il surriscaldamento, non coprire la stufa.
• Non utilizzare questa stufa con un programmatore, un timer, un sistema di controllo a distanza separato o qualsiasi altro dispositivo che la accenda automaticamente, poiché si corre il rischio di incendio se la stufa viene coperta o posizionata in modo errato.
• Non immergere mai il prodotto in acqua o in altri liquidi per nessun motivo.
• Non utilizzare questa stufa nelle immediate vicinanze di una vasca, di una doccia o di una piscina.
  • Non utilizzare il dispositivo all'aperto.
• Non utilizzarlo se si hanno le mani bagnate.
• Non utilizzare mai il dispositivo sopra o vicino a superfici calde.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da una persona qualificata per evitare pericoli.
• Prima di pulire il dispositivo, assicurarsi che sia scollegato dalla corrente e che si sia completamente raffreddato.
• Non pulire il dispositivo con prodotti chimici abrasivi.
• Non utilizzare mai accessori non raccomandati o forniti dal produttore. Potrebbe essere pericoloso per l'utente o danneggiare il dispositivo.
• Questo dispositivo può essere utilizzato solo da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali e mentali limitate e/o prive di esperienza e conoscenza, a condizione che siano stati istruiti all'uso del dispositivo da una persona responsabile che comprenda i rischi associati.
• I bambini di età inferiore ai 3 anni devono essere tenuti lontani, a meno

che non siano costantemente sorvegliati.

• I bambini di età compresa tra 3 e 8 anni possono accendere/spegnere il dispositivo solo a condizione che sia stato collocato o installato nella normale posizione di funzionamento prevista e che siano supervisionati o abbiano ricevuto istruzioni riguardanti l'uso sicuro del dispositivo e compreso i pericoli connessi. I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare e pulire il dispositivo o eseguire la manutenzione da parte dell'utente.
• I bambini devono essere sorvegliati per evitare che giochi con il dispositivo.

ATTENZIONE

Rischio di ustioni! Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

• Assicurarsi sempre che la stufa sia collegata a una presa di corrente adeguata, testata per l'uso all'aperto.
• Per scollegare la stufa, portare i comandi su OFF, quindi rimuovere la spina dalla presa. Non scollegare tirando il cavo di alimentazione.
• Scollegare sempre il dispositivo e assicurarsi che sia completamente freddo prima di spostarlo, pulirlo o riporlo.
• Questa stufa è destinata esclusivamente all'uso domestico e non deve essere utilizzata per scopi commerciali. Qualsiasi uso alternativo, non raccomandato dal produttore, può provocare incendi, scosse elettriche o lesioni alle persone.
• Si sconsiglia l'uso di accessori sulla stufa.
• La stufa non deve essere posizionata direttamente sotto una presa di corrente.
• Non utilizzare questa stufa con un programmatore, un timer, un sistema di controllo a distanza separato o qualsiasi altro dispositivo che la accenda automaticamente, poiché si corre il rischio di incendio se la stufa viene coperta o posizionata in modo errato.
• Non utilizzare questa stufa nelle immediate vicinanze di una vasca, di una doccia o di una piscina.

INSTALLAZIONE

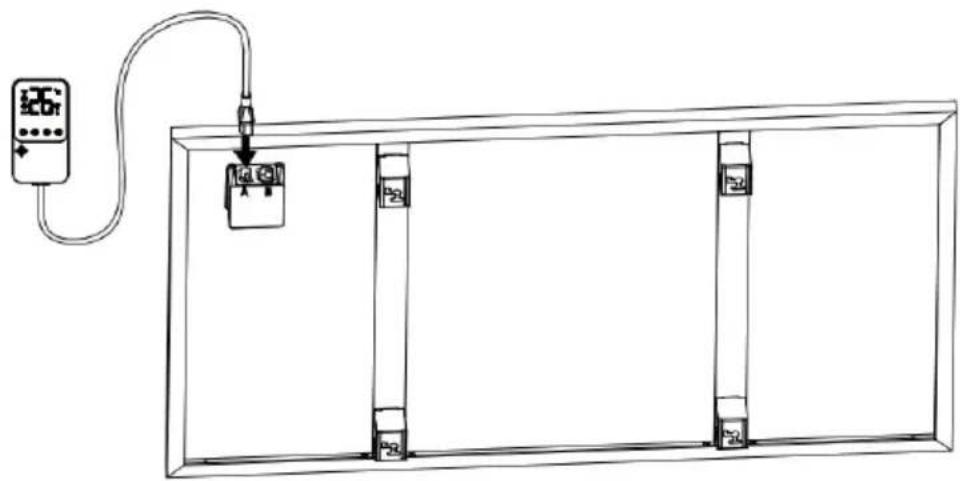

Installare la spina della corrente

Estrarre la spina dalla scatola degli accessori e collegarla alla presa sul retro della stufa, come indicato nell'immagine sottostante.

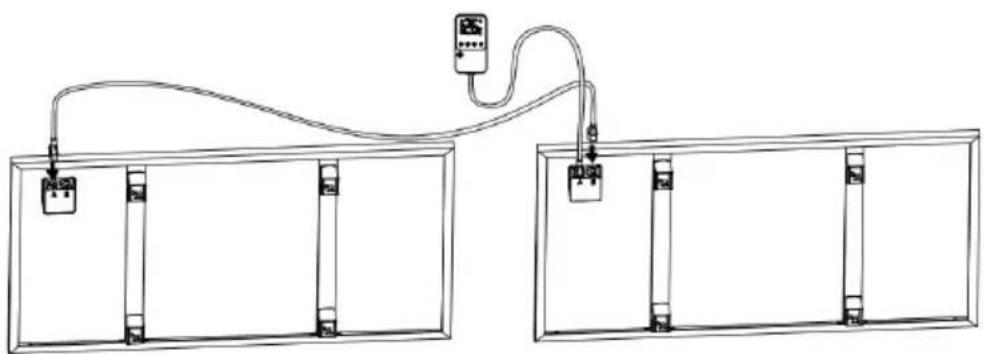

Collegamento con un pannello aggiuntivo

Se si acquistano uno o più pannelli aggiuntivi, questi possono essere collegati in sequenza. Per collegare i cavi e le spine, fare riferimento alle immagini seguenti.

Istruzioni per il montaggio a parete

		2
Estrarre le 4 staffe metalliche per il montaggio a parete, le 4 viti metalliche per le staffe per il montaggio a parete e fissare queste staffe sul retro del prodotto.	Segnare le posizioni dei quattro fori da praticare sulla parete e realizzarli con la punta del trapano. Assicurarsi che la distanza tra i fori sia uguale a quella dei fori rotondi delle staffe per il montaggio a parete.
	3	4
	5
Sollevare la stufa e mettere i quattro fori rotondi sulle staffe sul retro della stufa in corrispondenza delle 4 viti sulla parete e far scorrere la vite dalla posizione A alla posizione B spostando leggermente la stufa.

DESCRIZIONE DEGLI ELEMENTI DI CONTROLLO

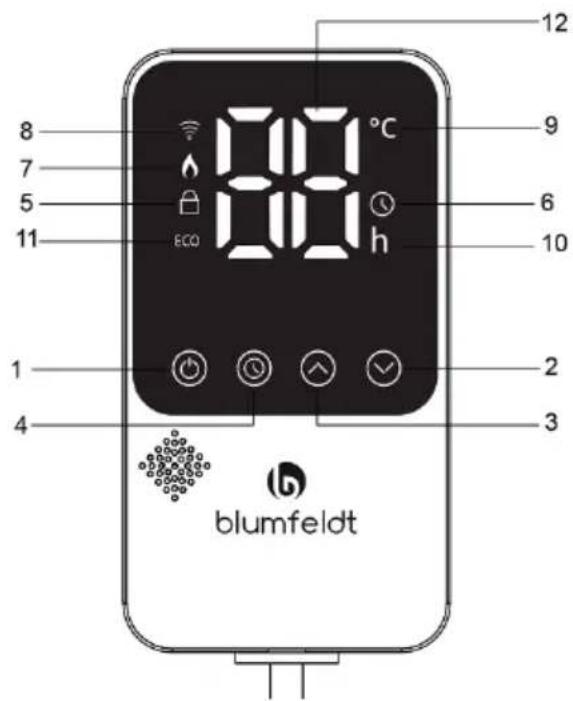

Controllo della spina della corrente

8 7 5 11 ECO 88 °C h 12 9 6 10 2 3 4 blumfeldt

Parte operativa (tasti)

1 ON/OFF
2 Tasto Temp./Timer DOWN - premere a lungo per disattivare il blocco per i bambini
3 Tasto Temp./Timer UP - premere a lungo per attivare il blocco per i bambini
4 Impostazione del programma

Parte del display

5 Blocco per bambini
6 Timer
7 Spia di riscaldamento
8 Spia del WiFi
9 Spia della modalità temperatura
10 Spia della modalità timer
11 Spia ECO (funzione finestra aperta)
12 Indicazione della temperatura e del timer

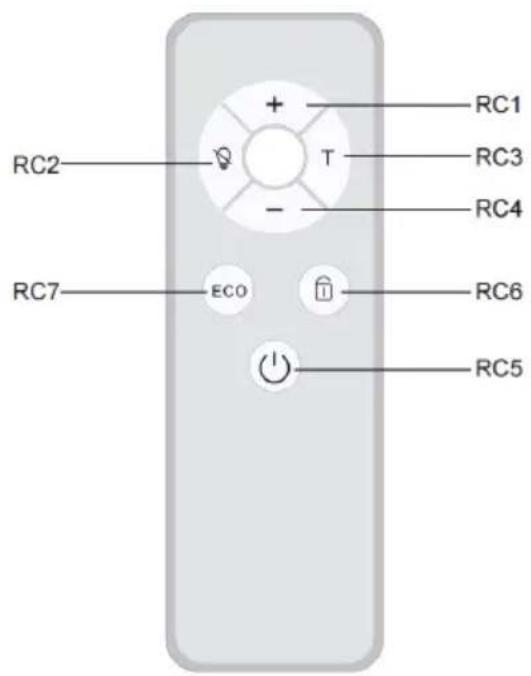

Telecomando

RC1 RC2 T RC3 RC4 RC7 ECO RC6 RC5

RC1 "+" aumentare la temperatura

RC2 Schermo spento

RC3 "T" Timer

RC4 "-" diminuire la temperatura

RC5 ON/OFF

RC6 Blocco per bambini

RC7 Modalità ECO

UTILIZZO

1. Inserire la spina nella presa di corrente per accendere la stufa, il cicalino suonerà una volta, verrà mostrato --, l'icona rumpeggerà e il dispositivo sarà in modalità standby. Dopo la connessione all'app, l'icona mane accesa.
2. Premere brevemente il tasto 📋 display mostra la temperatura ambiente attuale e l'icona della modalità temperatura è accesa.

La temperatura da raggiungere predefinita è di 25 °C. Quando la temperatura ambiente è superiore o uguale alla temperatura da raggiungere, il dispositivo non si riscalda. Quando la temperatura ambiente è inferiore alla temperatura da raggiungere di 1 °C, il dispositivo si riscalda e la spia di riscaldamento si accende.

1. Premere + o - per regolare la temperatura. Da 5-50 °C, le due cifre lampeggiano per 5 volte senza alcuna operazione, poi confermare e viene mostrato il ritorno alla temperatura ambiente.
2. Premere una volta il tasto 📄e icone e 📋i añendono. Impostare uno spegnimento temporizzato e premere i tasti 📋p 📋impostare la durata da 0 a 24 ore. Dopo l'impostazione, lampeggia 5 volte per entrare nel conto alla rovescia e si spegne. Dopo l'impostazione, passare alla visualizzazione della temperatura ambiente. L'icona ✅accesa, ma la spia 📋penta.

IT

1. Per attivare il blocco per i bambini, premere il tasto 📂 per alcuni secondi. Per disattivare il blocco per i bambini, premere a lungo il tasto 📋 ppure usando il telecomando o l'app. 🌐i accende quando è bloccato.

2. Quando la temperatura scende di oltre 5 °C nell'arco di 10 minuti, si attiva la modalità di risparmio energetico (il prodotto interrompe automaticamente il riscaldamento). L'icona ECO accende. Necessità di spegnere e riavviare il dispositivo per riscaldare (definita ECO, attivabile tramite i tasti del telecomando o la app).

3. Controllo con app mobili. Premere a lungo il tasto 📞er disconnettere forzatamente la app collegata e l'icona 📞mpeggerà di nuovo. Dopo la connessione all'app, l'icona 📞mane accesa.

4. Durante il processo di accensione del prodotto, se non si effettuano operazioni per 5 minuti, lo schermo si spegne automaticamente o si preme il tasto di spegnimento dello schermo sul telecomando per spegnere il display. Quando si utilizza la app e si preme un tasto qualsiasi del telecomando e del pannello, si accende automaticamente.

CONTROLLO DEL DISPOSITIVO CON SMARTPHONE

Se il dispositivo viene integrato nella rete WiFi di casa, è possibile controllarlo comodamente con la app Blumfeldt. La app non consente solo di controllare il dispositivo dallo smartphone, ma offre anche accesso a ricette e ulteriori informazioni.

Seguire questi passaggi per collegare lo smartphone al dispositivo Blumfeldt:

1. Scaricare la app Blumfeldt scansionando il codice QR con lo smartphone (v. sotto) o direttamente da App Store o Google Play.
2. Assicurarsi che lo smartphone sia connesso alla stessa rete WiFi a cui si connetterà il dispositivo Blumfeldt.
3. Aprire la app Blumfeldt.
4. Accedere con l'account personale. Se non si ha un account, registrarsi nella app Blumfeldt.
5. Seguire le istruzioni nella app.

Scaricare la app

Utilizzare la funzione di scansione del proprio smartphone per scansionare il codice QR e salvare la app sul proprio smartphone.

Nota: la app fornisce ulteriori informazioni sulle modalità d'uso e offre supporto per la prima connessione del dispositivo.

iOS Android

Risoluzione dei problemi di connessione

Se il dispositivo Blumfeldt non viene trovato nella rete WiFi, verificare quanto segue:

1. Il dispositivo non è collegato alla presa. Assicurarsi che il dispositivo sia collegato a una presa di corrente.
2. Il dispositivo non è in modalità di accoppiamento. Assicurarsi che la spia del WiFi (LED) sul pannello di controllo del tuo dispositivo smart lampeggi come indicato nelle istruzioni "Resettare le impostazioni WiFi" del tuo dispositivo smart (sono solitamente disponibili istruzioni sulla procedura di connessione del dispositivo).
3. Il punto di accesso WiFi non funziona a 2,4 GHz. Assicurarsi che il punto di accesso operi sulla banda a 2,4 GHz e che ci sia un SSID separato sulla banda a 2,4 GHz. Se non si è certi della frequenza operativa del punto di accesso, si prega di contattare il provider di Internet in questione.

Importante: tenere presente che se il router WiFi è dual band, ovvero funziona su entrambe le bande da 2,4 GHz e 5 GHz, è necessario separare gli SSID per ciascuna banda e utilizzare l'SSID da 2,4 GHz per la connessione.

1. Impostazioni del firewall della rete WiFi; l'impostazione del firewall della rete WiFi potrebbe non consentire all'app Blumfeldt di configurare le impostazioni WiFi sul dispositivo smart. Assicurarsi di non utilizzare una rete WiFi pubblica, ad esempio negli aeroporti, nei dormitori, nelle aziende, ecc.
2. Credenziali diverse utilizzate nello smartphone e nell'app. Assicurarsi che le credenziali WiFi inserite nell'app Blumfeldt siano le stesse a cui è collegato lo smartphone.

Seguendo i punti sopra indicati, se il dispositivo smart non riesce ancora a connettersi all'app, contattarci via email per ricevere assistenza: [e-mail]

INFORMAZIONI SUL PRODOTTO

IT

Identificatore del modello: 10046416
Articolo Simbolo	Valore Unità	Tipo di apporto di calo	lore, per i riscaldatori locali ad accumulo elettrico
Potenza termica
Potenza termica nominale	Pnom	0.36 kW	Controllo manuale della carica termica, con termostato integrato No
Potenza termica minima (indicativa)	Pmin	0.36 kW	Controllo manuale della carica termica con feedback della temperatura ambiente e/o esterna		No
Potenza termica massima continua	Pmax	0.36 kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e/o esterna		No
Consumo di elettricità ausiliaria				Potenza termica assistita da una ventola		No
Alla potenza termica nominale	elmax	N/D kW	Tipo di potenza termica/controllo della temperatura ambiente (selezionare uno)
Alla potenza termica minima	elmin	N/D kW	Potenza termica a singolo stadio e nessun controllo della temperatura ambiente No
In modalità standby	elSB	0.26 W D	ue o più fasi manuali, senza controllo della temperatura ambiente		No
				Con termostato meccanico per il controllo della temperatura ambiente		No
				Con controllo elettronico della temperatura ambiente		No
				Controllo elettronico della temperatura ambiente con timer giornaliero		No
				Controllo elettronico della temperatura ambiente con timer settimanale		Sì
				Altre opzioni di controllo (è possibile effettuare più selezioni)
				Controllo della temperatura ambiente, con rilevamento di presenza		No
				Controllo della temperatura ambiente, con rilevamento di finestre aperte		Sì
				Con opzione di controllo della distanza		Sì
				Con controllo adattativo dell'avviamento		No
				Con limitazione della durata operativa		Sì
				Con sensore a bulbo nero		No
Dettagli di contatto	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

INFORMAZIONI SUL PRODOTTO

Identificatore del modello: 10046418
Articolo Simbolo	Valore Unità	Tipo di apporto di calore, per i riscaldatori locali ad accumulo elettrico
Potenza termica
Potenza termica nominale	Pnom	0.60 kW Controllo manuale della carica termica, con termostato integrato No
Potenza termica minima (indicativa)	Pmin	0.60 kW Controllo manuale della carica termica con feedback della temperatura ambiente e/o esterna			No
Potenza termica massima continua	Pmax	0.60 kW Controllo elettronico della carica termica con feedback della temperatura ambiente e/o esterna			No
Consumo di elettricità ausiliaria Potenza termica assistita da una ventola No
Alla potenza termica nominale	elmax	N/D kW Tipo di potenza termica/controllo della temperatura ambiente (selezionare uno)
Alla potenza termica minima	elmin	N/D kW Potenza termica a singolo stadio e nessun controllo della temperatura ambiente No
In modalità standby	eISB	0.26 W Due o più fasi manuali, senza controllo della temperatura ambiente			No
				Con termostato meccanico per il controllo della temperatura ambiente	No
				Con controllo elettronico della temperatura ambiente	No
				Controllo elettronico della temperatura ambiente con timer giornaliero	No
				Controllo elettronico della temperatura ambiente con timer settimanale	Si
				Altre opzioni di controllo (è possibile effettuare più selezioni)
				Controllo della temperatura ambiente, con rilevamento di presenza	No
				Controllo della temperatura ambiente, con rilevamento di finestre aperte	Si
				Con opzione di controllo della distanza	Si
				Con controllo adattativo dell'avviamento	No
				Con limitazione della durata operativa	Si
				Con sensore a bulbo nero	No
Dettagli di contatto	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

AVVISO DI SMALTIMENTO

Se nel vostro Paese vige una normativa sullo smaltimento dei dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito nei rifiuti domestici. Deve invece essere portato in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Smaltendoli secondo le regole, si tutela l'ambiente e la salute del prossimo da conseguenze negative. Per informazioni sul riciclaggio e lo smaltimento di questo prodotto, contattare le autorità locali o il servizio di smaltimento dei rifiuti domestici.

Questo prodotto contiene batterie. Se nel vostro Paese vige una normativa sullo smaltimento delle batterie, queste non devono essere smaltite con i rifiuti domestici. Informarsi sulle norme locali per lo smaltimento delle batterie. Smaltendole secondo le regole, si tutela l'ambiente e la salute del prossimo da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Con la presente, Chal-Tec GmbH dichiara il dispositivo radio Radiant Smart conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo web: use.berlin/10046416

Per la Gran Bretagna: con la presente, Chal-Tec GmbH dichiara il dispositivo radio Radiant Smart conforme ai requisiti di legge vigenti. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo web: use.berlin/10046416
