MANUALE UTENTE FSH 804 ID TS WH 1 Fulgor Milano

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.

Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, e stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.

La preghiamo pertanto di leggere e rispettoare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin alla prima utilizzazione. Con quello moderno apparecchio Le formuliamo i nostri più vivi auguri.

IL COSTRUTTORE

INDICE PAGINA

1- Principio di funzionamento 2

Induzione 2

Principio di funzionamento 2

2 - Istruzioni per l'utente 3

Istallazione 3

Utilizzazione 3

Rilevamento pentola 3

Indicatore di calore residuo 3

Protezione in caso di accensione involontaria 3

Precauzioni 4

Pentolame 4

Manutenzione 5

Accensione/Spegnimento del piano cottura 5

Segnale acustico (cicalino) 5

Accensionediuna zona cottura 5

Spegnimento di una zona cottura 5

Livello di potenza 5

Booster e gestione della potenza 5

INDICE PAGINA

Riscaldamento automatico (o funzione "heat-up") 6

Attivare il riscaldamento automatico (o funzione "heat-up") 6

Funzione estensione (per tegami di grande dimensioni) 6

Funzioni speciali 6

Blocco comandi (sicurezza bambini) 6

Sbloccaggio/disattivazione sicurezza bambini 6

Chiave 6

Pausa 6

Disattivazione Pausa 6

Funzione di Timer 7

Timer autonomo 7

Spegnere/modificare il timer 7

Programmazione del timer per le zone cottura 7

3 - Istruzioni per l'installatore 9

Installazione 9

Posizionamento 9

Collegamento elettrico 9

QUESTO PRODOTTO E STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.

L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BABBINI) CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIANZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.

IBAMBINIDEVONO ESSERECONTROLLATIPER ASSICURARSICHENONGIOCHINO CONL'APPARECCHIO.

Induzione

Il riscaldamento per induzione è la forma più efficente, disponibile, per cucinare.

Il calore viene prodotto, con un Campo elettromagnetico, direttamente sul fondo della pentola o padella utilizzata. La superficie non coinvolta nel contatto rimane pressché fredda; una volta terminata la cottura e rimioso il contentatore non rimane calore residuo.

Efficiente perché non spreca energia per dispersione, come i brucitori a gas, dal 30 al 50% più rapida dei normali piani con Tecnologia HGL, consente risparmi energetici fino al 25% .

In presenza di trabocco di liquido dal contentatore non si attacca alla superficie del piano in quanto è tiepido.

Principio di funzionamento

E' basato sulle proprieta elettromagnetice della maggior parte dei recipienti per la cottura.

Il circuito elettronico governa il funzionamento della bobina (induttore) creante un Campo magnetico.

Il calore e trasmesso dallo stesso recipiente al cibo.

La cottura avviene come molto descririto.

• minima dispersione (alto rendimento);
• il ritiro della pentola (basta il solo sollevamento) provoca automaticamente l'arresto del sistema;
• ilsysteme elettronico permette la massima flessibilita e finezza di regolazione.

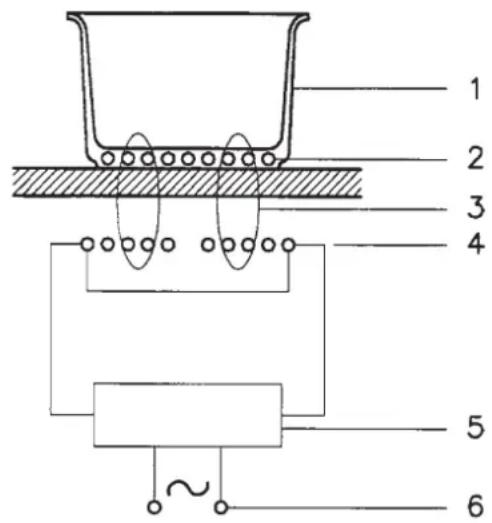

Fig. 1

1- Recipiente
2 - Corrente indotta
3 - Campo magnetico
4-Indutlore
5 - Circuito eletronico
6 - Alimentazione elettrica

Istallazione

Tutte le operazioni relative all'stellazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.

Per le istruzioni specifiche vedi parte riservata all'istallatore.

NON FISSARE INTENSAMENTE I LED E I DISPLAY.

Utilizzazione

Per prima casa posizionare la pentola nella zona di cottura prescelta.

La mancanza della pentola display non consente l'avvio delsystema.

Rilevamento pentola

Una certezza che contraddistingue l'utilizzo consapevole della Tecnologia a favore del consumatore.

Indicatore di calore residuo

Serve a indicative all'utente che il vetro è ad una temperature pericolosa in caso di contatto con tutte l'area sovrastante la zona cottura. La temperature viene determinata seguendo un modello matematico e un eventuale calore residuo viene indicato con una "H" dal corrispondente display a sette segmenti.

Il riscaldamento e il raffreddamento sono calcolati in relazione a:

• Il livello di potenza selezionato (da "0" a "9");
  Il periodo di attivazione dei relè.

Dopo aver spento la zona cottura, il corrispondente display mia"H" fino a che la temperatura della zona non scende al di除去 del livello critico (≤ 60^) secondo il modello matematico.

Protezione in caso di accensione involontaria

• Se il controllede elettronico verifica un'attivazione continua di un tasto per circa 10 sec. si spegne automaticamente. Il controllo emette un segnale acustico di erreore per 10 secondi che avverte l'utente della presenza di un oggetto sui sensori.
• I displays mostrano il codice di erreore di uso permanente, che verrà visualizzato sul display fintanto che il controllo elettronico avverte l'erreore. Se la zona di cottura "scotta", una "H" apparirà sul display alternativamente al segnale di erreore.
• Se nessuna zona cottura verrà attivata entro 20 secondi dall'occensione del Touch, il controllo ritorna alla modalità stand-by.

Fig. 2

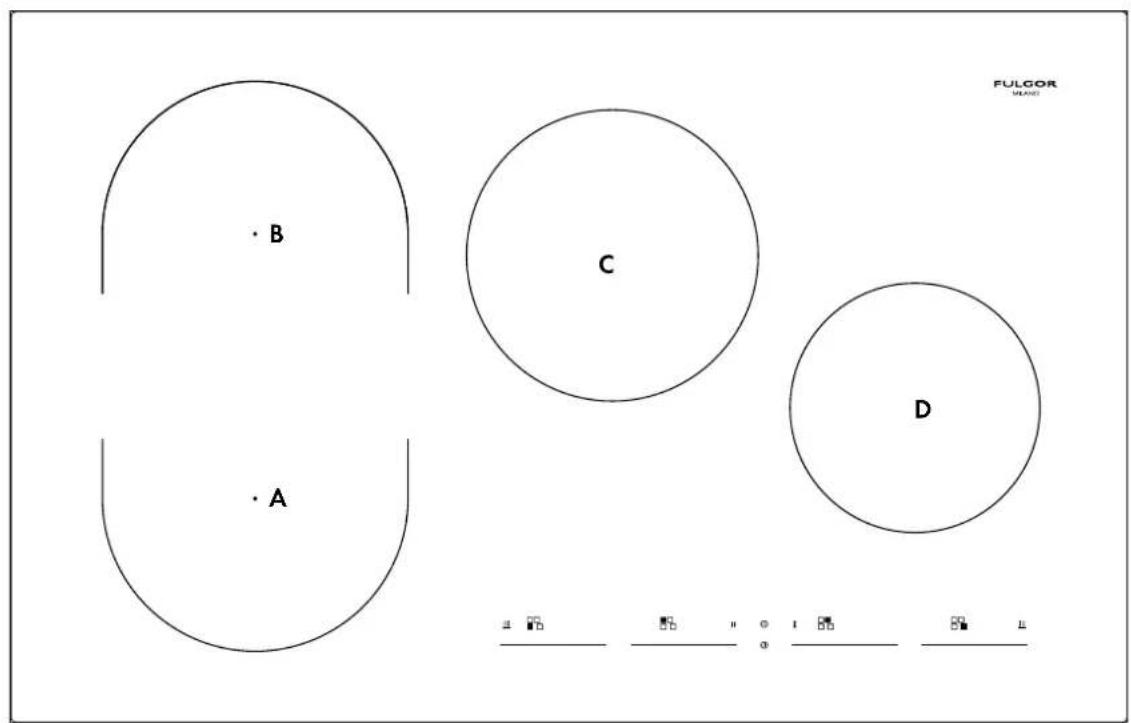

A: ZONA COTTURA INDUZIONE 220x180 2300/3700 W

B: ZONA COTTURA INDUZIONE 220x180 2300/3700 W

C: ZONA COTTURA INDUZIONE 210 2300/3700 W

D:ZONA COTTURA INDUZIONE 180 1850/3000 W

Fig. 3

1 Accensione / Specnimento ON/OFF
2 Spia led Accensione
3 Icona停下
4 Pulsante di inserimento pausa
5 Pulsante timer
6 Pulsante chiave
7 Icona chiave
8 Spia timer attivo zona cottura anteriore sinistra
9 Spia timer attivo zona cottura posteriore sinistra
10 Display timer minuti
11 Punto di separazione timer
12 Display timer minuti
13 Punto di separazione timer
14 Spia timer attivo zona cottura posteriore destra

15 Spia timer attivo zona cottura anteriore destra

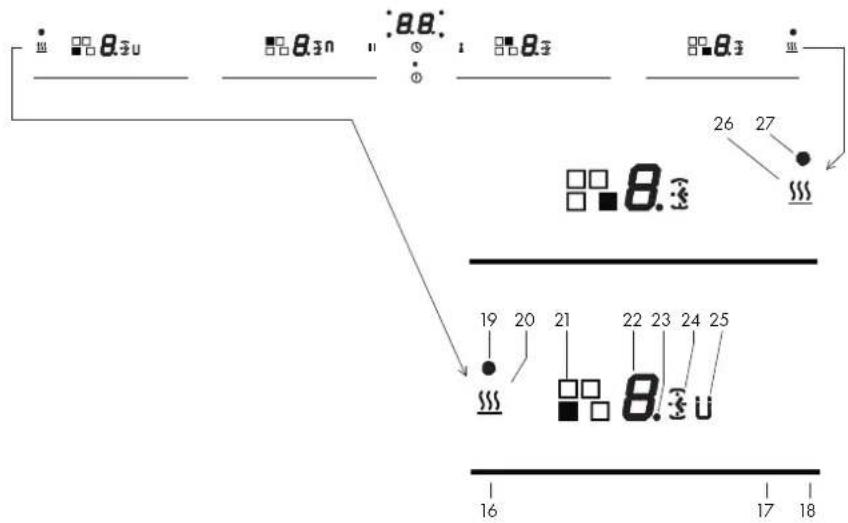

16 Area cursore attivazione livello minimo
17 Area cursore attivazione livello massimo
18 Area cursore attivazione Power Booster (P)
19 Icona attivazione funzione speciale
20 Pulsante attivazione funzione speciale (u)
21 Solo significazione posizione zona cottura
22 Display valore impostato
23 Punto dislay
24 Icona Timer per zona cottura
25 Icona funzione estensione insertila
26 Pulsante di attivazione funzione speciale (U)
27 Icona attivazione funzione speciale

• Quando il controlled è acceso il tasto ON/OFF ha priorità su tutti gli altri tasti, cosicché il controllo può essere spento in qualsiasti momentoanche in caso di attivazione multipla o continuà di tasti.
• Nella modalità stand-by un'attivazione continua di tasti non avrake alcun effetto. Comunque, prima che il controlo elettronico possa essere acceso nuovamente, deve riconoscere che non ci sia alcun tasto attivato.

Precauzioni

• Al verificarsi di unaanche minima frattura della superficie vetroceramica disinserire immediamente l'alimentazione elettrica;
• durante il funzionamento allontanare materiale magnetizzabile come carte di credito, dischetti, calcolatrici, ecc.;
  non usare mai fogli di carta alluminata o appoggiare prodotti avvolti con alluminio direttamente sul piano
• oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano per evitare che si scaldino;
• nella cottura con recipienti a fondo antiaderente, perché apporto di condimento, limitare l'eventuale tempo di preriscaldamento a uno o due minuti;
• la cottura di alimenti con tendenza ad attaccare sul fondo

iniziare a potenza minima per poi aumentare mescolando frequentemente;
- dopo l'uso spegnere con l'apposto disposativo (decremento sino a "0") e non fare affidavitamento sul rilevatore di pentole.

Pentolame (Fig. 4)

• Se una calamita avvincinata al fondo di un recipiente rimane attratta esta più èsere una pentola adatta alla cottura ad induzione;
• preferire pentolame dichiaratoanche per cottura ad induzione;
• pentolame a fondopiatto e spesso;
• una pentola di 20 cm di diametro permette di sfruttare la massima potenza;
• una pentola più piccola riduce la potenza ma non causera dispersione d'energia. E' comunique sconsigliabile l'utilizzo di recipienti di diametro inferiore a 12 cm;
• recipienti inox con fondo multistrato o inox ferritico se precisato sul fondo: per induction;
• recipienti in ghisa meglio se con fondo smaltato per evitare graffiature al piano vetroceramico;
• sono sconsigliati non convengono recipienti in vetro, ceramica, terra cotta e recipienti in alluminio, rame o inox non magnetico (austenitico).

Fig. 4
No

No

Si

Manutenzione (Fig. 5)

Tracce di fogli di alluminio, residui di cibo spruzzi di grasso, zucchero o cibi fortemente saccariferi devono essere immediatamente rimossi dal piano dicottura con un raschietto per evitarepossibili danni alla superficie del piano.

Successivamente pulire con SIDOL o STANFIX e carta da cucina, quando risciacquare con acqua e asciugare con uno straccio pulito. In nessun caso usare spugne o strofinacci abrasivi; evitare anche l'uso di detersivi chimici aggressivi come FORNOSPRAY o SMACCHIATORI.

NON UTILIZZARE PULITORI A VAPORE

Fig. 5

Accensione/Spegnimento del piano cottura

Il piano cottura si accende premendo il tasto "centrale" On/Off (1), si除去 un breve bip e si accendono i 4 display a sette segmentiizzato uno "0".

Se una zona cottura "scotta", il display在哪在 alternanza "H" e "O".

Dopo l'accensione il touch control rimane attivo per 10 secondi. Se non si selezione ne una zona cottura ne il timer il touch ritorna nella stato di stand-by automaticamente.

Segnale acustico (cicalino)

• Durante l'utilizzo le seguenti attività vengono segnalate tramite un cicalino:
• Normale attivazione dei tasti con un suono breve.
• Attivazione continua dei tasti per più di 10 sec con un suono lungo intermittente (compare un significolo di erreore e se si protrae l'operazione il touch control viene spento)

Accensione di una zona cottura

Posizione una pentola e toccare un area del cursore relativa alla zona cottura dove è presente la pentola (16-17-18), far scivolare il dito verso destra per incrementare il livello di cottura (17), nelle per diminuire far scivolare il dito verso sinistra (16).

Spegnimento di una zona cottura

Una singola zona di cottura può essere spenta direttamente selezionando la posizione di "0" facendo scivolare il dito verso sinistra nell'area del cursore relatività alla zona di cottura in funzione. Le zone cottura calde verranno visualizzate con una lettera "H".

Lo spegnimento immediato di tutte le zone cottura si può essere in qualsiasi momentotramite il pulsante di alimentazione On/Off (1). Se durante la cottura si è spento involontariamente il piano durante l'utilizzo dei comandi lo si può riaccendere con il tasto On/Off e si hanno 6 secondi per premere il tasto pausa (4) che sare evidenziato dall'icona (3) lampeggiante,osi facendo il piano si riaccende con le stesse impostazioni che avea prima dello spegnimento involontario.

Livello di potenza

La potenza della zona cottura può essere impostata dal livello 1 al livello 9. Un ulteriori livello P (Power booster) è disponibile per permettere un riscaldamento particolaremente rapido del cibo e permette quindi all'utente di risparmiare tempo.

Il livello di potenza rappresentato dalla lettera "A" intermittente rappresenta l'attivazione della funzione riscaldamento automatico.

Booster e gestione della potenza

Il generatore, con Booster attivato, mette a disposizione della zona di cottura una potenza significativamente superiore alla potenza nominale, il display della zona cottura selezionata在哪una "P" La funzione Booster più essere attivata premendo nella parte finale dell'area del cursore della zona cottura (18).

L'incremento di potenza è diverso a seconda della grandezza della zona cottura:

1) Per zona cottura 180 la potenza passa dal livello 9 di 1850 W al livello Booster 3000 W per una durata di 10 minuti.
2) Per zona cottura Rettangolare (220x190) la potenza passa dal livello 9 di 2300 W al livello Booster 3700 W per una durata di 10 minuti.
3) Per zona cottura 210 la potenza passa dal livello 9 di 2300 W al livello Booster 3700 W per una durata di 10 minuti Per motivi di sicurezza, la funzione Booster ha una durata limitata.

Se durante il tempo Booster la pentola viene tolta alla zona di cottura, la funzione Booster rimane attivata eanche il tempo Booster non viene disattivato.

Con il Booster attivato lo spostamento del valore impostato con il dito nell'area del cursore della zona cottura determina la disattivazione del Booster.

La funzione Booster "P" è attivabile in tutte le zone cottura ma viene data priorità all'ultimo Booster attivato riducendo eventuali altri livelli di cottura.

Riscaldamento automatico (o funzione "heat-up")

Questa funzione facilita la cottura. Non è necessario essere presenti in modo permanente durante la cottura, il piano si riscalda automaticamente a piena potenza e ritorna poi al livello di potenza selezionato dopo un duro tempo (ved. tabella 1).

Attivare il riscaldamento automatico (o funzione "heat-up")

Tenere premuto un area del cursore relativa alla zona di cottura in funzione per circa 3 secondi fino al suono di un bip (ad esempio ad 1/3 della lunghezza della zona cursore).

Es. Selezionare il livello 3 e attivanre la funzione di riscaldamento automatico tenendo il dito premuto per 3 secondi, si attiva la funzione. Il display corrispondente alla lettera "A" intermittente con il "3". Con queste impostazioni il piano cottura riscalda la zona cottura al livello massimo "9" per 2 minuti poi continua la cottura al livello "3".

Livello di Potenza	Durata Funzione Riscaldamento Automatico (tempo in minuti)	Durata Massimo Tempo di Funzionamento Senza Interventi nei Comandi (tempo in minuti)
0	-
1 0' 40" 516
2 1' 12" 402
3 2' 318
4 2' 56" 258
5 4' 16" 210
6 7' 12" 138
7 2' 138
8 3' 12" 108
9 - 90
P - 10

Funzione estensione (per tegami di grande dimensioni)

Questa funzione facilità la cottura con pentole rettangolari grande, è disponibile solo per le zone cottura rettangolari e si attiva premendo contemporaneamente 2 aree cursore delle 2 zone cottura coinvolte, a quello punto si accenderà vicino al display che visualizza i livelli (22) un icona fattà ad "U" (25), la zona cottura ora può essere comandata dall'area cursore di sinistra.

Funzioni speciali

Accendendo il touch si può programmare una funzione speciale premendo i tasti dedicati (20-26) ci sare un lampeggio dell'icona (19-27) per 5 secondi durante i quali si potra assegnare a quale zona cottura attivare la funzione. Questa funzione è presente per agli zona cottura ed è in grado di "aiutare la cottura" e viene visualizzata da una "u" o una "U"

C'è la possibilità di attivare 2 livelli di "cottura":

1) Fondere con una temperatura all'incirca di 42^ "u".
2) Riscaldare con una temperatura all'incirca di 70^ "U".
Queste temperature sono da considerarsi indicative e dipendono. molto alla pentola e alla quantità di cibo presente.

Blocco comandi (sicurezza bambini)

L'attivazione si effettua solo quando il piano è accesso ma nessuna zona di cottura è accesa.

Premere contemporaneamente il tasting chiave (6) e il tasting pausa (4) e poi successivement premere il tasting pausa (4).

Per alcuni secondi verranno visualizzate le lettere "L" nei display,\ dopo di che si spegneranno i dislay.

Tentando di accendere il piano cottura dal fasto On/Off (1) il piano migliorà nuovamente le lettere "L" e non sare possibile cucinare.

Sbloccaggio/disattivazione sicurezza bambini

Ci sono 2 tipi di sbloccaggio:

1) Sbloccaggio per una sola volta: Per disattivare la funzione bisogna accendere il piano cottura e premere contemporaneamente la pausa (4) e la chiave (6). Le lettere L spariranno e al loroosto compariranno gli "0" per agli zona cottura. Se una volta finito di utilizzare il piano cottura lo spegniamo, al successivo riavvio si ripresentano le L che indicano appunto che il piano è bloccato.
2) Sbloccaggio definitivo: Per disattivare la funzione in maniera definitiva bisogna accendere il piano cottura e premere contemporaneamente la chiave (6) e la pausa (4) rilasciare questi 2 comandi e poi successivement premere di nuovo il tasto chiave (6).

Chiave

Questo piano di cottura dispone della possibilità di impostare un blocco tastiera con l'apposto tasto chiave (6). Puede essere utile bloccare la tastiera durante il funzionamento ad esempio per la pulizia della zona comandi o comunque se non si vuole modificare nessuna impostazione.

Il tasto On/Off (1) ha comunque la priorità.

Pausa

Questo piano di cottura dispone della possibilità di impostare una pausa (4) durante la cottura (utile ad esempio per rispondere ad una Telefonata). Questa funzione una volta premuto il pulsante accende un led sopra il comando, fa visualizzare in tutti i display delle zone cottura il symbolo "II" e congela le impostazioni di cottura e dei timer per al massimo 10 minuti dopo che il piano cottura si spegne.

Disattivazione Pausa

Una volta attivata la funzione si può disattivare premendono nuovamente il pulsante pausa (4). L'icona (3) lampeggia, ed entro 10 secondi bisogna selezionare un area del cursore. Cosi facendo il piano riprende la cottura e il timer riparte dallo stesso punto in cui si era fermato.

Funzione di Timer

La funzione timer è realizata in due versioni:

• Un Timer autonomo, da 1 minuto fico a 99 min: segnale sonoro quando il tempo è scaduto. Questa funzione è disponibile ancche quando delle zone cottura sono accese.
• Timer per anni zona cottura, da 1 minuto fino a 99 min: segnale sonoro quando il tempo è scaduto e spegnimento della zona di cottura nella quale è impostato, le 4 zone cottura sono essere programmate in maniera indipendente.

Il timer parte da un valore predefinito di 10 minuti e il punto di selezione timer è attivo (13), posizionandi nell'area cursore livello

minimo (16) il tempo inizia a diminuire, nelle posizionandosi nell'area cursore livello massimo (17) il tempo inizia a salute.

Qualsiasi tipo di timer sua stato attivato nei display dedicati (10-12) viene evidenziato il timer con tempo minore in scadenza. Se il tempo minore è relativo ad un timer autonomo viene visualizzato semplificamente il valore della segnalazioni particolari, nelle se il tempo minore è relativo ad un timer per zona cottura l'icona timer (24) lampeggia insieme alla corrispettiva spia (8-9-14-15), gli altri timer impostati sono comunque attivi ed in funzione ma avranno l'icona ad orologio (24) accesa ma non lampeggiante.

Il solo puntino di separazione (13) è accesso quando il timer è stato selezionato e modificabile.

Timer autonomo

• Se il touch è acceso e tutte le zone cottura sono in posizione di "0" il timer autonomo più essere utilizzato premendo il tasto timer (5) e selezionando una qualiasi delle aree cursore di qualiasi zona cottura. Se"Incece ci sono delle zone cottura accese per selezionare il timer autonomo bisogna premere 2 volte il tasto timer (5) e poi selezionare una qualiasi delle aree cursore. Entro 10 secondi il timer disattiva la sua selezione se non si selezione nessun tasto.
• Modifiche del valore (0-99min), possono essere effettuate con incrementi di un minuto tenendo il dito nell'area cursore (17).
• Un'attivazione continua del tasto (16-17) danno luogo a un incremento dinamico della velocità di variazione fino ad un valore massimo o minimo, alla segnali sonori.
• Se il tasto (16-17)iene rilasciato, la velocità di incremento (decremento) inizia nuovamente dal valore iniziale.
• L'impostazione del timer più essere fattà via con attivazioni continue dei tasti (16-17) via con attivazioni a tocchi successivi (con segnale sonoro).

Dopo che il timer è stato impostato inizia il conto alla rovescia. Lo scadere del tempo verra notificato dal lampeggiare del display del timer che migliorera "00" e da un segnale sonoro della durata massima di 2 minuti.

Il segnale sonoro non si fermera finche non verrà premuto un tasto.

Il display smette di lampeggiare e si spegne.

Spegnere/modificare il timer

• Il timer può essere modificato o spento in qualsiasi momento accendendo nuovamente il touch se nessuna zona cottura è accesa, azionando il tasto timer (5) per selezionare il timer e a quello punto portarlo a "0" premendo in una qualsiasi delle aree cursore livello minimo (16) per spegnerlo, oppure premendo una qualsiasi delle aree cursore livello massimo (17) si modifica aumento il tempo impostato.

• Il timer autonomo rimane attivoanche premendo il tasto On/ Off

Programmazione del timer per le zone cottura

Accendendo il touch si più programmare un timer indipendente per agli zona collura.

• Deve esserci almeno una zona cottura accesa e impostata ad un certo livello.
• Attivando la zona cottura, selezionando l'area cursore (16-17) poi premendo il pulsante timer (5), si vuo impostare un conto alla rovescia per spegnere la zona cottura. Cosi facendo si accenderanno affianco al display della zona di cottura delle ione luminose fatte ad orologio (24). Per impostare il timer su di una zona cottura quando ci sono più zone cottura accese bisogna:
• Quando il timer della zona cottura viene selezionato la relativa icona dell'orologio vicino al display I timer programmati per agli zona cottura rimangono comunque attivi.
• Ulteriori comportamenti del timer corrispondono a quelli del timer autonomo. Per incrementare il valore deve essere utilizzato il tasto di selezione più.
• Lo scadere del tempo viene notificato da un segnale acustico e da "00" sul display, il LED della zona cottura assegnata al timer lampeggia. La zona cottura viene spenta e una "H" viene migliorata se la zona "scotta", altrimenti il display della zona在哪stra un trattino. Il segnale sonoro e il lampeggiamento del display si interromperanno:
  Automaticamente downtime 2 minuti.
• Azionando il pulsante orologio il display del timer si spegne.

Codici di erre rostro dai display a 7 segmenti "E" "ER" più il numero dell'erreore.

Messaggio di erre	Descrizione Possibile causa dell'errore	Riparazione del problema
"flash"	Uso continuo dei tasti; L'unità di lavoro si spegne dopo 10 secondi	Acqua o utensili da cucina sul vetro sopra l'unità di lavoro	Pulire la superficie di lavoro
Er 22	Valutazione tardo difettoso.L'unità di lavoro si spegne dopo 3.5 - 7.5 secondi	Cortocircuito o interruzione nel range di valutazione del tasto.	Cambiare l'unità di lavoro.
Er20	Guasto Flash μC- difettoso Cambiare	'unità di lavoro
Er36	Il valore NTC non è nel range di valori specificati (valore < 200mV o > 4.9V; l'unità di lavoro si spegne	Cortocircuito o spegnimento NTC Schembiare l'unità di lavoro
Er31	Dati di configurazione errati Necessaria	ia configurazione dell'induzione	Nuova Configurazione
Er47	Errore di comunità tra TC e induzione	Comunicazione assente o difettosal Verificare che il cavo di collegamento sia collegato correttamente e funzionante.
E2	Surriscaldamento delle bobine di induzione		Necessario raffreddamento
U400	Tensione secondaria dell'unità di alimentazione troppo elevata (primaria > 300V). L'unità di lavoro si spegne dopo 1 secondo emettdono un suono continuo.	Errato collegamento dell'unità di lavoro	Collegare alla tensione di alimentazione corretta
E5	Errore sulla schedafiltero Cambiare la	schedachio
E6	Errore sull'unità di alimentazione Cambiare la schedadi	alimentazione
E9	Sensore di temperatura bobina difettoso		Cambiare il sensore di temperatura

Installazione

Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'installazione, regolazione e manutenzione secondo le leggi e le normative in vigore. Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente.

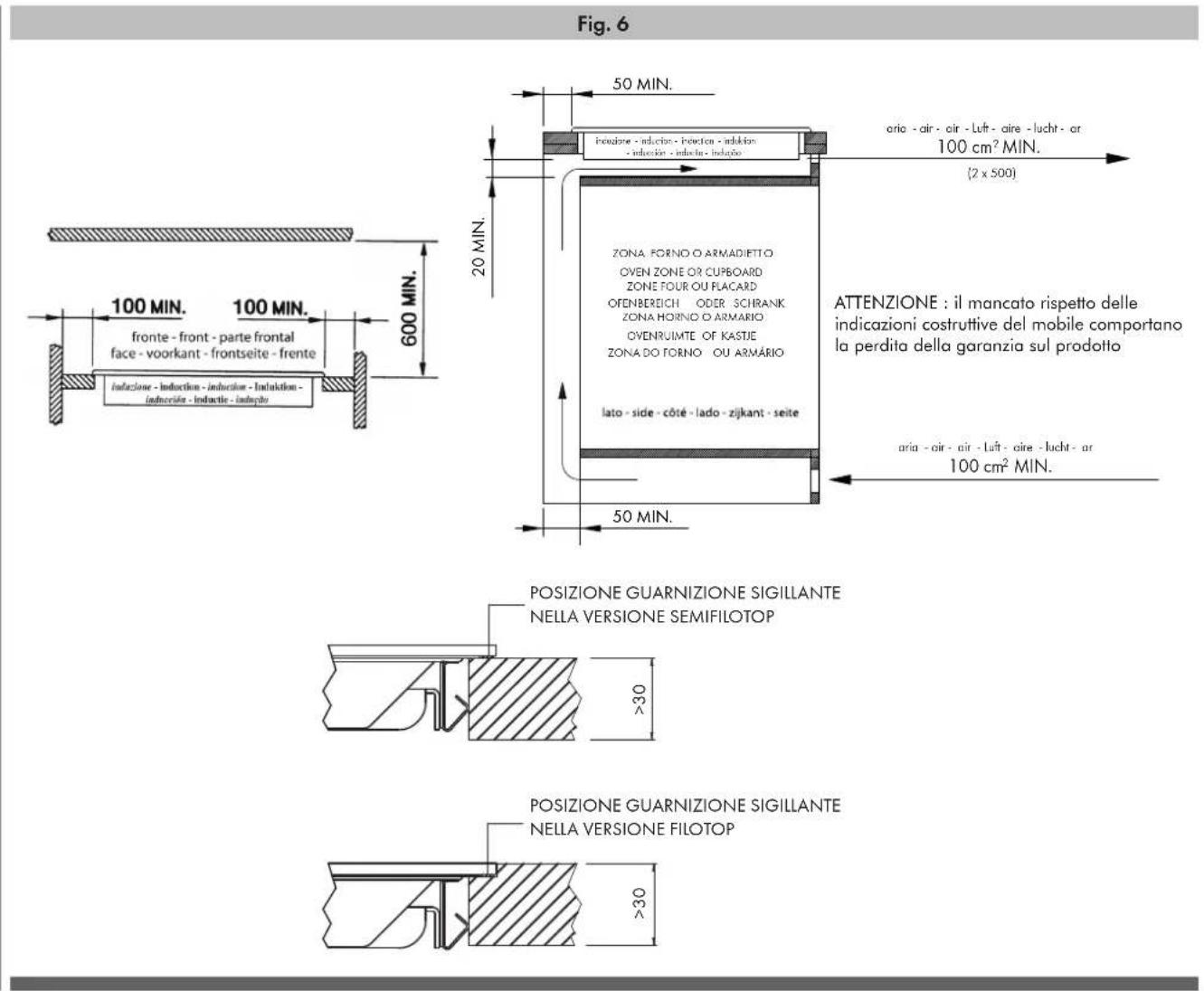

Posizionamento (Fig. 6-7)

L'apparecchio è previsto per essere incassato in un piano come illustrato nell'apposita figura. Predisporre su tutto il perimetro del piano il signillante a corredo. E' sconsigliabile l'infallazione sulla forno contrariamente accertarsi che:

• il fornso sua munito di un efficace sistema di raffreddamento;
• che non avenga in nessun caso passaggio di aria calda dalorno verso il piano;
• prevedere passaggi d'aria come indicate in figura.

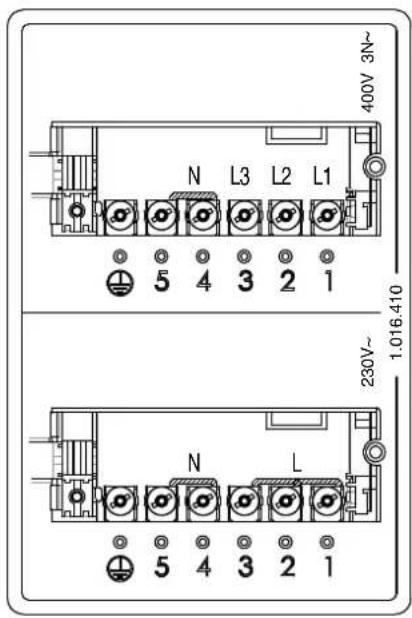

Collegamento elettrico (Fig. 8)

Prima di effettuare l'allacciamento elettrico accertarsi che:

• le caratteristica dell'impiano siano tali da soddisfare quanto indicate sul targa matricola applicata sul fondo del piano;
• che l'impianto sua munito di un efficace collegamento di terra

secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso in cui l'apparecchiatura non sua munita di cavo e/o di relativa spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovra raggiungere una temperatura superiore di 50^ a quella ambiente.

Per il collegamento diretto alla rete è necessario interporre un interruptatore omnipolare dimensionato per il carico di targa che assicuri la sconnesione della rete con una distance di aperture dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di istallazione (il cavo di terra giallo/verde non deve essere interrogato).

La presa o interrutore omnipolare devono essere lavoramente raggiungibili con l'apparecchiatura installata.

N.B.:

Il costrutto declina agli responsabilità nel caso che quanto sopra e le usuali norme antinfortunistiche non vengano rispetto.

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o uncommon da una persona con qualifica similare, in modo da prevenirogni rischio.

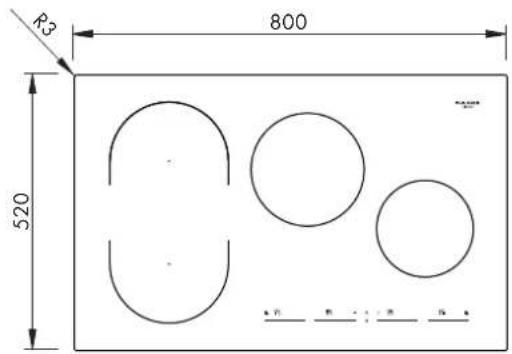

Fig. 7

N.B. Per versione

Semifilotop l'abbassamento di 4.8 mm non è necessario

N.B. Non incollare o siliconare il vetro nell'abbassamento di 4.8 mm

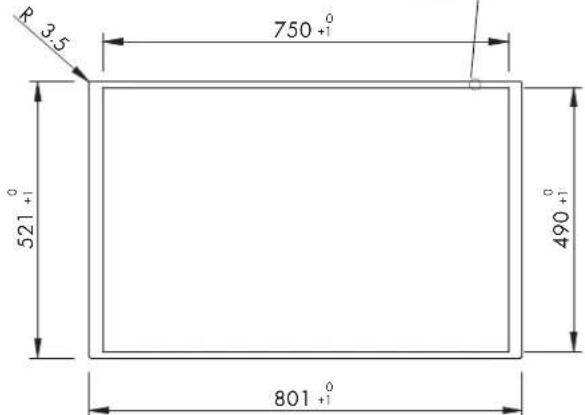

Fig. 8

Dear Customer,

2 - Istruzioni per l'utente 3

Installation 3

Gebrauch 3

Topferkennung 3

Restwärmeanzeiger 3

1 Accensione / Spegnimento ON/OFF
2 Spia led Accensione
3 Icona停下
4 Pulsante di inserimento pausa
5 Pulsante timer
6 Pulsante chiave
7 Icona chiave
8 Spia timer attivo zona cottura anteriore sinistra
9 Spia timer attivo zona cottura posteriore sinistra
10 Display timer minuti
11 Punto di separazione timer
12 Display timer minuti
13 Punto di separazione timer
14 Spia timer attivo zona cottura posteriore destra

15 Spia timer attivo zona cottura anteriore destra
16 Area cursore attivazione livello minimo
17 Area cursore attivazione livello massimo
18 Area cursore attivazione Power Booster (P)
19 Icona attivazione funzione speciale
20 Pulsante attivazione funzione speciale (u)
21 Solo significazione posizione zona cottura
22 Display valore impostato
23 Punto dislay
24 Icona Timer per zona cottura
25 Icona funzione estensione insertila
26 Pulsante di attivazione funzione speciale (U)
27 Icona attivazione funzione speciale

2 - Istruzioni per l'utente 3

Instalacao 3

Utilização 3

Detecao do tacho 3
