MANUALE UTENTE FCHL 904 ID TS BK Fulgor Milano

PIANO DI COTTURA INDUZIONE

IT ISTRUZIONI PER L'INSTALLAZIONE E L'USO

EN INSTRUCTIONS FOR INSTALLATION AND USE

FR MODE D'EMPLOI POUR L'INSTALLATION ET L'UTILISATION

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.

Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, e stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.

La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.

IL COSTRUTTORE

INDICE PAGINA

1- Avvertenze per la sicurezza 7

2 - Istruzioni per l'utente 8

Istallazione 8

Posizionamento 8

Connessioni elettriche 8

La cottura ad induzione 8

Recipienti per la cottura 8

Uso del piano cottura 8

Accensione piano cottura 8

Accensione zone cottura 9

Riconoscimento pentole 9

Calore residuo 9

Bridge (Zone cottura flessibili) 9

Power boost (Riscaldamento veloce) 9

Preriscaldamento automatico 9

Tenere in caldo la pentola 9

Timer 10

INDICE PAGINA

Timer delle zone cottura 10

Egg Timer/Promemoria 10

PAUSA 10

Ripristino funzioni 10

Blocco comandi 10

Sicurezza bambini 10

Spegnimento zone cottura 11

Spegnimento piano cottura 11

Spegnimento di sicurezza 11

Gestione della potenza 11

Impostazioni di potenza 11

Informazioni sui piani di cottura elettrici a uso domestico 13

Pulizia e manutenzione 14

Consigli per risparmiare energia 14

Dismissione degli elettrodomestici 14

3 - Risoluzione dei problemi 15

QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.

L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BAMBINI) CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIENZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.

I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSICHENON GIOCHINO CON L'APPARECCHIO.

INFORMAZIONI SULLE ZONE COTTURA

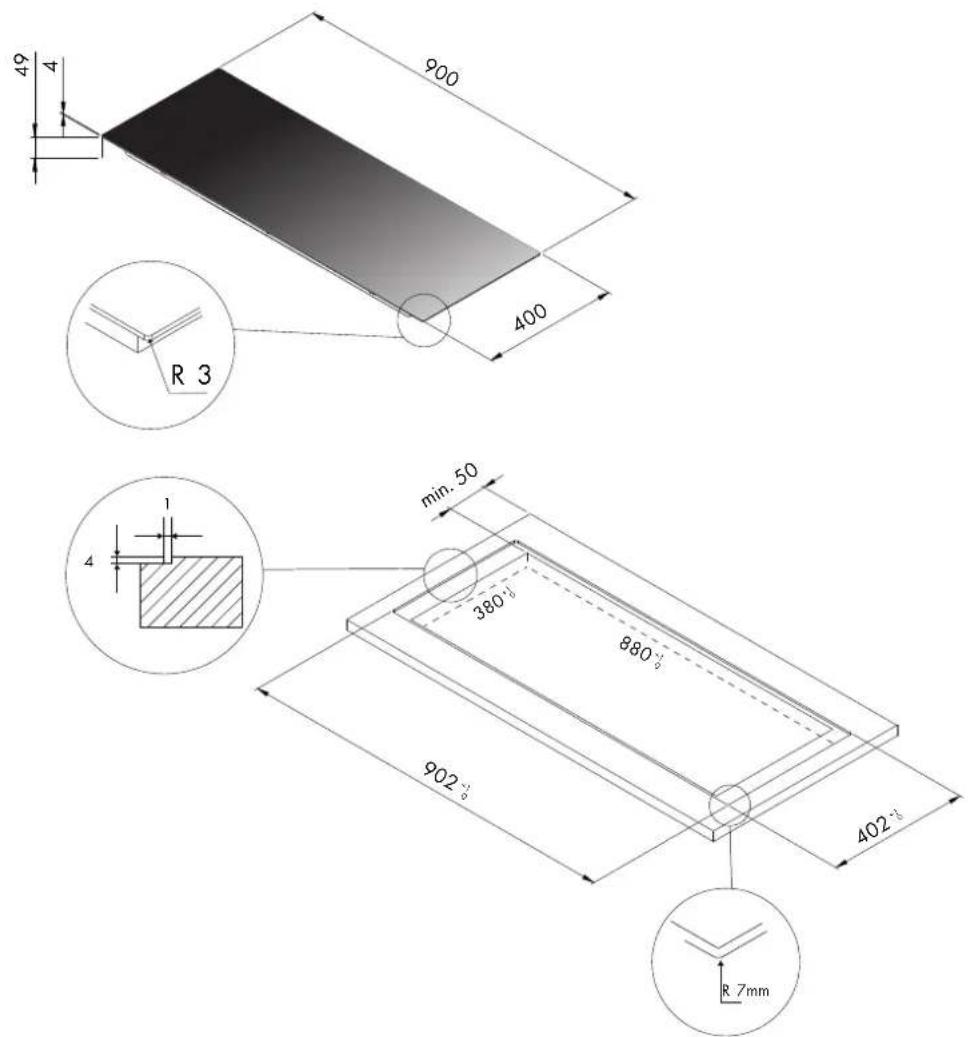

Misure d'incasso - rialzato
Tutte le misure sono indicate in mm

Fig. 1B

49 4 900 400 R 3 min. 50 380° 880° 902° 402° R 7mm

Misure d'incasso - a filo
Tutte le misure sono indicate in mm

Fig. 2

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. Tutte le operazioni relative all'installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti.

• Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico per preparare e tenere in caldo le pietanze. Qualsiasi altro impiego non è ammesso.
• Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza il piano di cottura, non devono farne uso senza la sorveglianza e la guida di una persona responsabile.
• I bambini sotto gli 8 anni di età devono essere tenuti lontani dal piano di cottura a meno che non siano sotto controllo costante di un adulto.
• I bambini al di sopra degli 8 anni possono eventualmente utilizzare l'apparecchio da soli, se sono in grado di usarlo correttamente. È importante che sappiano riconoscere i pericoli che possono derivare da un uso non corretto.
• Non permettere ai bambini di giocare con l'apparecchio.
• I bambini non devono effettuare operazioni di pulizia o manutenzione del piano di cottura a meno che non siano sotto la supervisione di un adulto.
• Lavori di installazione e manutenzione, nonché riparazioni, devono essere eseguiti da personale specializzato. Lavori o riparazioni non correttamente eseguiti possono creare seri pericoli per l'utente.
• PERICOLO DI SCOSSA ELETTRICA! Non mettere in funzione o spegnere subito il piano di cottura se la lastra in vetroceramica è danneggiata o crepata. Staccare l'apparecchio dalla rete elettrica.

- ATTENZIONE: Se il cavo di alimentazione dell'apparecchio è danneggiato deve essere sostituito dal produttore, dal servizio assistenza autorizzato o da personale qualificato al fine di evitare rischi.

- ATTENZIONE: L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Si deve prestare attenzione per evitare di toccare gli elementi riscaldanti.

- ATTENZIONE: La cottura con olio o grasso può essere pericolosa e può provocare incendi. Non utilizzare MAI acqua per cercare di spegnere il fuoco. Soffocare le fiamme ad es. con un coperchio, un panno da cucina umido o simili.

- ATTENZIONE: Il piano di cottura è molto caldo quando è in funzione e rimane caldo anche per un certo tempo dopo averlo spento. Il rischio di ustione non sussiste più solo quando si spengono le spie del calore residuo.

- ATTENZIONE: Il normale processo di cottura deve essere sorvegliato. Un processo di cottura di breve durata deve essere sorvegliato continuamente. Pentole dalle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica. Grasso o olio surriscaldati possono iniziare a bruciare e provocare un incendio.

- PERICOLO DI INCENDIO! Non conservare oggetti sulle superfici di cottura! Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono surriscaldarsi.

- Spegnere sempre le zone di cottura dopo l'uso!

- L'apparecchio non è destinato ad essere utilizzato per mezzo di un timer esterno o un sistema di comando a distanza separato.

- EVITARE: la fuoriuscita di liquido sotto la pentola, è pericoloso! Istruzioni per la pulizia: Spegnere il piano e rimuovere il deposito di liquido, dovrà essere rimosso rapidamente, preferibilmente a piastra ancora tiepide (attenzione alle "scottature"!) e comunque prima di ogni utilizzo di cottura, si raccomanda di utilizzare un panno asciutto.

Istallazione

Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l'installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti.

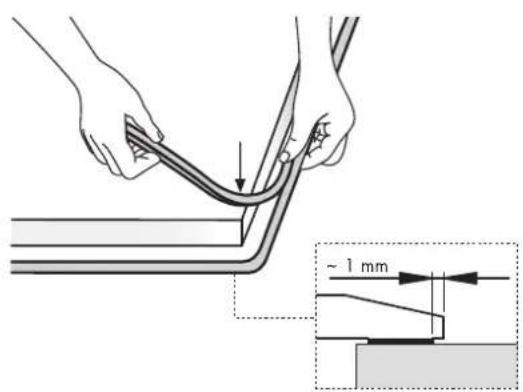

Posizionamento

L'elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura (Fig.1A-1B). Predisporre materiale sigillante (Fig.2) lungo l'intero perimetro (dimensioni del taglio (Fig.1A-1B)). Bloccare l'elettrodomestico sul piano di lavoro mediante i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.4).

Connessioni elettriche (Fig.8)

Prima di effettuare le connessioni elettriche assicurarsi che: - le caratteristiche dell'impianto siano tali da soddisfare le indicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro; - l'impianto sia dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge. Nel caso in cui l'elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l'assorbimento indicato nella targhetta identificativa e per la temperatura di funzionamento. Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interruttore omnipolare, con un'apertura minima di 3 mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l'installazione dell'apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.

La cottura ad induzione

Nel sistema di cottura ad induzione il calore si genera direttamente alla base della pentola, per questo motivo presenta una serie di vantaggi:

• Risparmio di tempo mentre si bollono cibi o si frigge, grazie al riscaldamento proveniente direttamente dal recipiente.
• Risparmio di energia.
• Cura e pulizia più semplici. Gli alimenti fuoriusciti non si bruciano con rapidità.
• Controllo della temperatura e maggiore sicurezza. L'induttore reagisce immediatamente alle variazioni della temperatura, in questo modo la potenza può essere dosata in modo preciso. La zona di cottura a induzione smette di produrre calore non appena si toglie la pentola anche se l'induttore è ancora acceso.

Recipienti per la cottura

L'utilizzo di recipienti appropriati è un fattore essenziale per la cottura ad induzione. Solo pentole/recipienti ferromagnetici sono adatti alla cottura ad induzione e possono essere in:

• Acciaio smaltato
• Ghisa
• Recipienti/pentole speciali per induzione in acciaio inossidabile.

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete. (Fig.5). Esistono in commercio alcune pentole speciali per induzione i cui fondi non sono totalmente ferromagnetici. Per ottenere una buona cottura vi suggeriamo di utilizzare pentole la cui zona ferromagnetica abbia le stesse dimensioni della pentola.

Si consigliano recipienti a fondo piatto (Fig.5). Non utilizzare recipienti con base ruvida, per evitare di graffiare la superficie termica del piano. Un fattore non trascurabile nella cottura ad induzione sono infine le dimensioni della pentola in relazione alla piastra utilizzata (Fig. 6A-6B). Le zone di cottura consentono l'utilizzo di recipienti con fondi di vari diametri. E' comunque preferibile utilizzare la zona di cottura appropriata al diametro della pentola che si vuole utilizzare.

Uso del piano cottura

Questo apparecchio utilizza il sistema di programmazione elettronica "touch control" in cui le funzioni sono attivate toccando i tasti sensori e confermate da indicazioni sui display e segnali acustici. Toccare i tasti dall'alto senza coprirli.

PANNELLO COMANDI

PONML 08U G H I B A C D F E Q 000 min - + i | i | i | B A C

A Accensione/Spegnimento

B Blocco tasti

C Pausa & Ripristino funzioni

D Regolazione timer (-)

E Regolazione timer (+)

F Display timer

G Funzione Tenere in caldo la pentola

H Slider di potenza dove l'utente può cambiare potenza di cottura

I Funzione Booster

L Display del livello di potenza delle zone cottura

M Icona che indica se il timer è attivo (icona visibile) o meno (icona non visibile) in una zona cottura

N Icona che indica se è attiva la funzione Bridge tra due zone cottura (icona visibile)

- Display del livello di potenza delle zone cottura

P Icona che indica se la funzione di riscaldamento è attiva (icona visibile) o meno (icona non visibile)

Q_Icona che indica se la funzione Timer è attiva (icona visibile) o meno (icona non visibile)

Accensione piano cottura

Premere il tasto On/Off (Tasto A) per accendere il piano cottura. Tutti i display relativi alle zone di cottura si accenderanno in posizione di standby «0».

Il comando rimane attivo per 10 secondi. Se entro questo tempo non si effettua alcuna regolazione su una zona di cottura l'apparecchio si spegne automaticamente.

Accensione zone cottura

La potenza di ogni singola zona può essere regolata in 9 diversi livelli è sarà visualizzata nel display corrispondente con un numero da «1» a «9».

Accendere l'apparecchio e regolare il livello di potenza della zona di cottura agendo sullo slider corrispondente (H).

Scorrere il dito sullo slider verso destra per aumentare la potenza, verso sinistra per diminuirla (o spegnerla).

Riconoscimento pentole « U »

Ogni zona di cottura ad induzione, ha un limite minimo di rilevamento del recipiente che varia in funzione del materiale del recipiente che si sta utilizzando. Per questo

motivo, si deve utilizzare la zona di cottura più adeguata al diametro del recipiente. Se sul display di una zona di cottura compare il simbolo « U », significa che:

• il recipiente utilizzato non è idoneo per la cottura ad induzione.
• il diametro della pentola utilizzata è inferiore a quello consentito dall'apparecchio.
• sulla piastra non è presente nessuna pentola.

Se la temperatura di una zona di cottura è ancora elevata (superiore a 65°) dopo essere stata spenta, il display relativo a quella zona mostra il simbolo « H » (calore residuo). L'indicazione scompare solo quando non vi è più alcun rischio di ustioni.

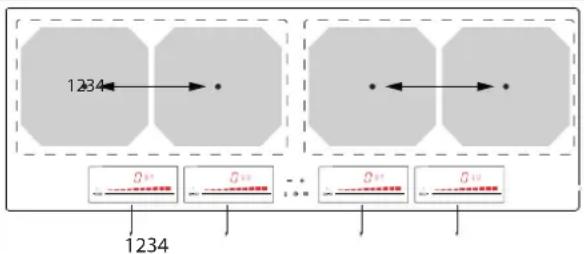

Bridge (Zone cottura flessibili) U N

Questa funzione consente di combinare la zona cottura anteriore con quella posteriore al fine di creare una zona cottura più ampia. Prestare particolare attenzione nel posizionare le pentole in modo corretto sulle zone cottura (Fig. 5).

Per attivare la funzione Bridge premere contemporaneamente sui due Slider (H) delle due zone cottura adiacenti (1-2 /3-4).

Il simbolo luminoso della funzione 'bridge' (N area) «U»/«N» apparirà accanto al display delle due zone cottura ad indicare che la funzione è attiva. A questo punto è possibile impostare la potenza della zona "bridge".

NOTA: le regolazioni della zona "bridge" si effettuano agendo sullo slider e i tasti sensori della zona anteriore.

Per disattivare la funzione Bridge, premere contemporaneamente sui due Slider (H) delle due zone cottura adiacenti. Il simbolo luminoso della funzione 'bridge' «U»/«N» si spegne.

PANNELLO COMANDI

1234 1234

Power boost (Riscaldamento veloce) «P»

Questa funzione riduce ulteriormente il tempo di cottura di una zona portando la temperatura al livello di potenza massimo per 10 minuti. Allo scadere di questo tempo, la potenza della zona cottura torna automaticamente al livello «9». L'utilizzo di questa funzione è indicato per il riscaldamento in tempi brevissimi di grandi quantità di liquidi (es. acqua per cuocere la pasta) o di altre pietanze.

Per attivare questo programma scorrere il dito completamente a destra sullo slider (I area) fino a che il simbolo «P» appare sul display della zona cottura. Per disattivare la funzione prima dello scadere dei 10 min, è sufficiente impostare dallo slider un altro livello di potenza.

Non è possibile selezionare il Power Boost laddove è attiva la funzione Bridge.

Preriscaldamento automatico «R»

Tutte le zone di cottura sono dotate di una funzione di preriscaldamento automatico. L'uso di questa funzione è indicato per il riscaldamento di una pentola fredda (cibo freddo) in tempi brevi (es. acqua o altre pietanze). Quando si attiva la funzione la zona cottura viene impostata al livello massimo di potenza per un certo intervallo di tempo, al termine del quale torna automaticamente al livello di potenza originariamente impostato.

Questa funzione può essere attivata per tutti i livelli di potenza (da 1 a 9), ma non per il Power Boost, o il Warming (Tenere in caldo la pentola). La durata del preriscaldamento dipende dal

livello di cottura selezionato. Per attivare la funzione su una zona cottura agire sul relativo slider (I area) per selezionare la potenza mantenere premuto la posizione per 3 secondi fino a che il simbolo «8» compare sul display (L area) in alternanza con il livello di potenza selezionato.

Livello di cottura Preriscaldamento automatico (sec.)
1	40
2	72
3	120
4	176
5	256
6	432
7	120
8	192
9	Non disponibile
P	Non disponibile

Tenere in caldo la pentola (WARMING function)

Il piano cottura è provvisto di un programma speciale, già impostato per effettuare determinate tipologie di cottura. Il programma "Warming"-Tenere in caldo la pentola, imposta la potenza della zona di cottura selezionata a 42°C per tenere i cibi cucinati in caldo. Per attivare questo programma premere una volta il tasto G.

Il simbolo 'Warming' 1 si accende nel display della zona cottura (P area). Il tempo limite per questa funzione è di 2 ore, e la funzione si disattiverà da sè.

Timer

La funzione del timer è disponibile in due varianti:

• Egg timer / Promemoria
• Timer delle zone cottura

E' possibile attivare il timer per tutte le zone cottura, e un altro timer come Egg timer/Promemoria. Le due varianti del timer possono essere usate contemporaneamente. Inoltre, il piano cottura deve essere acceso per poter attivare i timer; mentre spegnendo il piano rimane attivo solo l'egg timer, e automaticamente si disattivano i timer delle singole zone cottura.

L'area F (Fig.8) mostra il tempo rimanente, a modo countdown, fino a quando il piano cottura non emetterà un suono per indicare che il tempo è scaduto.

Timer delle zone cottura

Questa funzione permette di stabilire un tempo da «000» a «1.59» (1 ora e 59 minuti) per lo spegnimento automatico di una zona cottura.

Per attivare il timer su una zona cottura, selezionarla regolandone la potenza e premere simultaneamente i tasti [+] e [-] del timer (Tasti D-E) fino all'accensione del simbolo dell'orologio accanto al display della zona di cottura (M area).

Agire sui tasti [+] e [-] del timer entro 5 secondi per regolare il tempo dell'autospegnimento. Attendere 5 secondi, il conto alla rovescia verrà visualizzato sul display del timer (F area). Allo scadere del tempo la zona di cottura si spegne automaticamente, il display indica lo «000» lampeggiante e viene emesso un segnale acustico. Premere il tasto [+] o [-] del timer per spegnere i segnali.

Per disattivare il timer di una zona cottura premere più volte simultaneamente i tasti [+] e [-] fino alla comparsa del simbolo dell'orologio accanto al relativo display. A questo punto premere nuovamente e simultaneamente i tasti [+] e [-] e poi agire sul tasto [-] entro 5 secondi per riportare il tempo sul valore «000». Attendere 5 secondi, il simbolo dell'orologio accanto al display della zona cottura si spegne confermando la disattivazione della funzione.

Egg Timer/Promemoria

Quando nessuna zona cottura è in funzione è possibile stabilire un promemoria acustico che rimane attivo anche dopo lo spegnimento dell'apparecchio. Quando l'Egg timer/Promemoria è attivo la funzione Timer non può essere attivata.

Per attivare il promemoria premere simultaneamente i tasti [+] e [-] fino alla comparsa del simbolo dell'orologio sotto il display dell'area Timer. Agire sui tasti [+] e [-] del timer entro 5 secondi per regolare il tempo. Attendere 5 secondi, il conto alla rovescia viene visualizzato sul display del timer. Allo scadere del tempo il display indica lo «000» lampeggiante e viene emesso un segnale acustico.

Premere il tasto [+] o [-] del timer per spegnere i segnali. Per disattivare il promemoria attivo premere simultaneamente i tasti [+] e [-]. Il simbolo dell'orologio compare sotto il display dell'area Timer. A questo punto agire sul tasto [-] entro 5 secondi per riportare il tempo sul valore «000». Attendere 5 secondi per la conferma, il simbolo dell'orologio si spegne confermando la disattivazione della funzione.

PAUSA « 11 »

Quando almeno una zona cottura è in azione è possibile mettere in pausa l'apparecchio interrompendo momentaneamente la cottura. Per attivare questa funzione premere il tasto Pausa (Tasto C). Il led relativo si accende e i display di tutte le zone cottura mostrano il simbolo « I / I ». Tutti i Timer eventualmente attivi vengono interrotti. La pausa ha una durata massima di 10 minuti al termine dei quali l'apparecchio si spegne automaticamente. Inoltre, durante la pausa è possibile spegnere il piano, utilizzando il tasto ON/OFF (tasto A).

Per disattivare la Pausa premere il tasto Pausa (Tasto C) e scorrere il dito da destra verso sinistra sullo slider lampeggiante entro 10 secondi.

Ripristino funzioni

Se si spegne l'apparecchio accidentalmente è possibile richiamare i settaggi precedentemente attivi sulle zone cottura premendo di nuovo il tasto On/Off entro 6 secondi.

Se la funzione Richiama è disponibile il led del tasto Pausa lampeggia alla riaccensione del piano. Richiamare quindi i settaggi premendo il tasto Pausa entro 6 secondi. Questa funzione può essere usata se almeno una zona cottura era attiva (con un livello di potenza superiore a 0). L'attivazione di questa funzione è confermata da un segnale acustico. Le informazioni ripristinate possono essere:

• Livelli di potenza di tutte le zone cottura attive
• I timer attivi di tutte le zone cottura
• Se era attivo il Bridge, ripristina la funzione
- il Preriscaldamento automatico e la funzione del Booster se attivo in precedenza
- il Blocco Bambini se attivato in precedenza

Blocco comandi

E' possibile bloccare i comandi per evitare il rischio di modifiche non intenzionali alle regolazioni (bambini, operazioni di pulizia, ecc.). Per attivare questa funzione premere il tasto Blocco (Tasto B). Il led relativo si accende.

Per sbloccare i comandi e tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario premere di nuovo il tasto Blocco. Quando il blocco dei comandi è attivo è comunque possibile spegnere il piano cottura. In questo caso il blocco comandi rimane attivo anche alla riaccesione del piano.

Sicurezza bambini «L»

Questa funzione ha lo scopo di evitare che i bambini accendano l'apparecchio accidentalmente o intenzionalmente.

Può essere attivata solo entro 10 secondi dall'accensione dell'apparecchio se tutte le zone di cottura sono spente.

Per attivare la Sicurezza bambini premere simultaneamente il tasto Blocco e il tasto Pausa, e poi nuovamente solo il tasto Blocco. Il simbolo «L» appare su tutti i display. La funzione rimane attiva allo spegnimento e alla successiva riaccensione dell'apparecchio.

Per disattivare il blocco di Sicurezza bambini in modo temporaneo, premere simultaneamente il tasto Blocco e il tasto Pausa. La funzione rimane attiva ad ogni riaccensione dell'apparecchio.

Per disattivare il blocco di Sicurezza bambini in modo permanente, premere simultaneamente il tasto Blocco e il tasto Pausa, poi Pausa. Alla riaccensione dell'apparecchio la funzione non è più attiva.

Spegnimento zone cottura

Per spegnere una zona cottura agire sul relativo slider per riportare il livello a «O».

Spegnimento piano cottura

Per spegnere completamente l'apparecchio premere il tasto On/Off (Tasto A).

Spegnimento di sicurezza

L'apparecchio è provvisto di un sistema di sicurezza che spegne automaticamente le zone cottura trascorso il tempo limite di accensione ad una data potenza. In tal caso l'indicazione del calore residuo «H» viene visualizzata nel display della zona.

Potenza Max tempo di funzionamento [ore]
1 8.6
2 6.7
3 5.3
4 4.3
5 3.5
6 2.3
7 2.3
8 1.8
9 1.5
P 0.083 (5 min.)

Gestione della potenza

Il piano cottura supporta la gestione dell'alimentazione, per evitare il sovraccarico del collegamento alla rete.

La gestione di potenza è prioritaria, per cui se l'utente aumenta la potenza di riscaldamento di una zona, è possibile che un'altra zona cottura subirà una riduzione di potenza automaticamente.

Impostazioni di potenza

La potenza di tutto il piano cottura può essere impostata dal suo massimo (7.4 kW) ad un minimo di 1.6 kW.

Di seguito una tabella con tutti i possibili setup di potenza dell'elettrodomestico:

Configurazioni Setup di potenza [kW]
0-1-2 7.4 [Max.]
3 6.0
4 5.0
5 4.3
6 3.7
7 2.8

8 2.1
9 1.6 [Min.]

Per poter modificare il setup di potenza dell'intero piano cottura, l'utente deve seguire le seguenti istruzioni:

1. Collegare il piano cottura all'alimentazione;
2. Dopo di che, entro 2 minuti dall'aver collegato il piano all'alimentazione, premere contemporaneamente i tasti A - B per 4 secondi;

000 min - + A→①②II←B

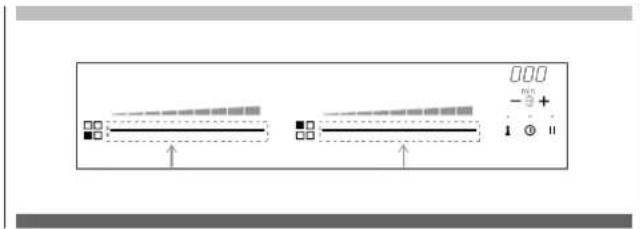

1. Successivamente premere contemporaneamente sui due slider di sinistra per 4 secondi;

000 -3 + 1 2

1. A questo punto il display del timer mostrerà CF6. Ora, premere il tasto B;

CF6 min - + I ① II ← B

1. Il display del timer mostrerà PHA;

PHA min - 3 + • • • i ① II

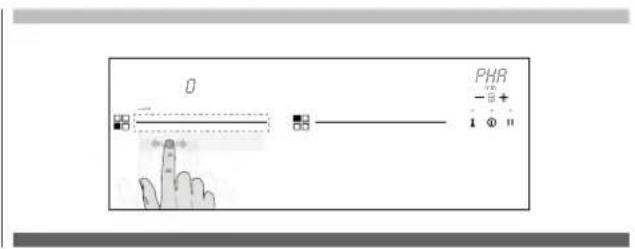

1. A questo punto, con lo slider di sinistra illuminato è possibile scegliere un numero da 0 a 9 (ved. tabella Configurazioni/Setup di potenza). Di seguito alcuni esempi:

Con la configurazione n. 0 si configura il piano cottura alla sua potenza massima (7.4 kW)

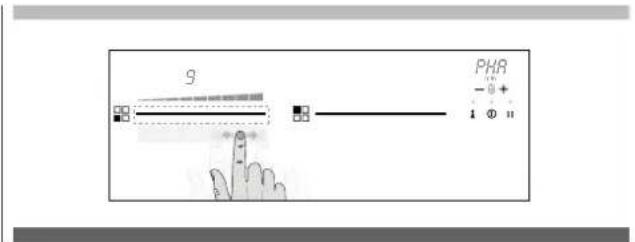

Con la configurazione n. 9 si configura il piano cottura alla sua potenza minima (1.6 kW).

1. Una volta definito il setup di potenza, per confermare premere contemporaneamente per 1 secondo i tasti A e B.

PHA min - 8 + A→ ⚪ Ⓞ II ← B

Informazioni sui piani di cottura elettrici a uso domestico ai sensi del regolamento (UE) n. 66/2014

Identificativo del modello
Tipologia di piano cottura incassato
Numero di zone e/o aree di cottura 4
Tecnologia di riscaldamentoZone di cottura e aree di cottura a induzione, zone di cottura radianti	1. = Induzione2. = Induzione3. = Induzione4. = Induzione
Per le zone di cottura elettriche circolari: diametro della superficie utile. Per zone o aree di cottura non circolari: lunghezza/ larghezza della superficie/zona di cottura utile.	1. = Octa2. = Octa3. = Octa4. = Octa
Consumo energetico per zona o area di cottura calcolato al kg (ECelectric cooking) 1. = 187.3	2. = 187.33. = 187.34. = 187.3
Consumo energetico del piano cottura calcolato per kg (ECelectric cooking) 187.3

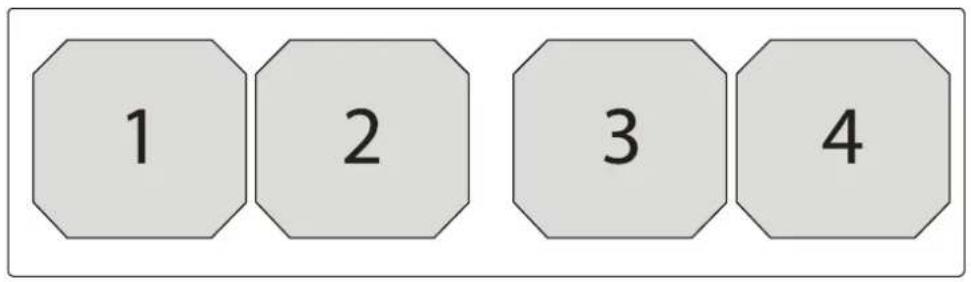

1 2 3 4

Pulizia e manutenzione

Rimuovere eventuali residui di cibo e gocce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta.

Pulire l'area riscaldata nel miglior modo possibile utilizzando prodotti idonei ed un panno-carta, quindi sciacquare con acqua e asciugare con un panno pulito. Mediante lo speciale raschietto rimuovere immediatamente dall'area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero. In questo modo si evita ogni possibile danno alla superficie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori.

ATTENZIONE: NON UTILIZZARE PULITORI A VAPORE.

Consigli per risparmiare energia

• Utilizzare un coperchio quando possibile, per ridurre al minimo la perdita di calore.
• Utilizzare una padella piccola quando si cuociono piccole quantità. Una padella piccola utilizza meno energia di una padella più grande con poco cibo al suo interno.
• Cuocere con meno acqua possibile.
• Quando il cibo è giunto a ebollizione o quando l'olio nella padella è abbastanza caldo per la frittura, ridurre la fiamma a un livello più basso.
• Utilizzare una pentola a pressione per ridurre i tempi di cottura. Codici di errore mostrati dai display a 7 segmenti "E" "ER" più il numero dell'errore.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

S I DECLINA OGNI RE SPONSABILITÀ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E' VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

Problema Possibile causa Soluzione
Non è possibile attivare il piano cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica. Fare riferimento al paragrafo “Collegamento elettrico”.
	È scattato il fusibile. Verificare se l’anomalia di funzionamento sia dovuta al fusibile.Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.
	Sono passati più di 10 secondi dall’accensione del piano.	Accendere di nuovo il piano di cottura e impostare il livello di potenza in meno di 10 secondi.
	Sono stati toccati 2 o più tasti contemporaneamente.	Toccare un tasto alla volta.
	la funzione “Pausa” è attiva. Consultare il capitolo	“Uso del piano cottura”
	Il pannello dei comandi è bagnato o presenta macchie di unto.	Pulire il pannello dei comandi.
Il piano cottura si disattiva. Uno o più tasti del pannello di controllo sono stati coperti.		Rimuovere gli oggetti dai tasti del pannello di controllo.
La spia del calore residuo non si accende.	La zona non è calda perché è rimasta in funzione solo per brevissimo tempo.	Se la zona ha funzionato abbastanza a lungo da essere calda, contattare il Centro di Assistenza Autorizzato.
La funzione “Riscaldamento Automatico” non funziona.	La zona è calda. Lasciare raffreddare la zona.
	E’ stata impostata la potanza più alta. La potenza	più alta ha la stessa potenza della funzione.
L’impostazione della potenza varia fra due livelli.	La funzione “Gestione potenza” è attiva. Consultare il capitolo “Uso del piano cottura”
I tasti del pannello di controllo si surriscaldano.	Le pentole sono troppo grandi oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocare le pentole grandi sulle zone posteriori.
compare nel display.	La funzione “Spegnimento di sicurezza” è attiva. Spegnere e riaccendere l’apparecchio.
compare nel display.	La funzione “Sicurezza bambini” è attiva. Fare riferimento al capitolo “uso del 4 piano cottura”
compare nel display.	Acqua o utensili da cucina presenti sul quadro comandi.	Rimuovere gli oggetti dal quadro comandi.
compare nel display.	Non vi sono pentole sulla zona. Appoggiare una penenta sulla zona.
	Le pentole non sono adatte. Utilizzare pentole idonee.
	Il diametro del fondo della pentola è troppo piccolo rispetto alla zona.	Fare riferimento al capitolo “la cottura a induzione”.
	Le pentole non coprono il riquadro/ la croce/il cerchio.	Usare pentole delle dimensioni corrette. Fare riferimento al capitolo “la cottura a induzione”.
		Fare in modo che la croce/il riquadro/il 7 cerchio siano completamente coperti.
compare nel display.	Le piastre a induzione sono surriscaldate. Lasciare raffreddare l’apparecchio.
compare nel display.	Pentola non adatta Usare una pentola adatta.
e un numero compaiono nel display.	C’è un errore nell’apparecchio.	Scollegare per un certo periodo di tempo l’apparecchio dall’alimentazione elettrica. Scollegare il fusibile dall’impianto elettrico domestico. Ricollegarlo. Se il codice di errore compare di nuovo, rivolgersi al Centro di Assistenza Autorizzato.
compare nel display.	L’apparecchio è surriscaldato.La ventola di raffreddamento potrebbe essersi bloccata.	Far raffreddare l’apparecchio.Verificare se degli oggetti stiano bloccando la ventola di raffreddamento. Se il simbolo appare ancora, contattare un e 0 3 centro assistenza.
compare nel display.	Configurazione dati errata	E’ necessaria una nuova configurazione. Contattare un centro e 0 3 assistenza autorizzato.
compare nel display.	Comunicazione assente o difettosa tra il quadro comandi e le serpentine ad induzione.	Assicurarsi che il cavo di connessione sia correttamente inserito e funzionante.
compare nel display.	Il quadro comandi è stato collegato in modo errato.	Collegare alla tensione di e 0 3 alimentazione corretta.
compare nel display.	Un componente interno dell’apparecchio deve essere sostituito.	Contattare un centro assistenza autorizzato.

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di

Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati.

Dear Customer,
