BEDIENUNGSANLEITUNG FSH 804 ID TS WH 1 Fulgor Milano

Sehr verehrte Kundin, sehr verehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zu ihrer Wahl.

Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestelte Produkt wurde akkurat kontrolliert, um allen ihren Bedürfnissen für das perfekte Kochen zu entsprechen.

Wir bitten Sie deshalb, diele leichten Anleitungen zu lessen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch Herausragende. Resultate erzielen werden. Mit thisem modernen Gerat mochen wir Ihnen unsere besten Gluckwunsche aussprechen.

DER HERSTELLER

INDEX SEITE

1-Funktionsprinzip2

Induktion 2

Funktionsprinzip 2

Schutz bei ungewoltem Einsatz 3

Vorsichtsmaßnahmen 4

Kochgeschirr 4

Instandhaltung 5

Ein-/Abschaltung des Kochfeldes 5

Warnton (Summer) 5

Einschaltung einer Kochzone 5

Abschaltung einer Kochzone 5

Leistungsstufe 5

Booster und Leistungssteuerung 5

INDEX SEITE

Automatische Erhitzung (bzw. "Heat-up"-Funktion) 6

Automatische Erhitzung (bzw. "Heat-up"-Funktion) aktivieren 6

Erweiterungsfunktion (fur groBe Töpfe) 6

Spezialfunktionen 6

Tastensperre (Kindersicherung) 6

Entsperrung/Deaktivierung der Kindersicherung 6

Schlussel 6

Pause 6

Deaktivierung der Pause 6

Timerfunktion 7

Unabhängiger Timer 7

Timer abschalten/ändern 7

Programmierung des Timers für die Kochzonen 7

3-Anleitungen fur den Monteur 9

Installation 9

Positionierung 9

Stromanschluss 9

DIESES PRODUKT WURDE FÜR DEN HEIMISCHEN GEBRAUCH KONZIPIERT.

DER HERSTELLER HAFTET NICT FPR SACH- ODER PERSONENSCHÄDEN, DIE AUS EINER FALSCHEN INSTALLATION ODER DER UNSACHGEMÄSSEN, FALSCHEN ODER ABSURDEN VERWENDUNG DES GERÄTS ENTSTEHEN.

DAS GERÄT DARF NICTV ON PERSONEN (EINSCHLIESLLICH KINDERN) MIT EINGESCHRÄNTEN KÖRPERLICHEN ODER GEISTIGEN FÄHIGKEITEN ODER EINSCHRÄNKUNG DER SINNE VERWENDET WERDEN ODER VON PERSONEN, DIE NICTÜBER DIE NOTWENDIGE ERFAHRUNG ODER KENNTNIS VERFÜGEN, WENN DIESNiche NICTV ON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT WERDEN.

KINDER MÜSSEN KONTROLLIERT WERDEN UM SICHERZUSTELLEN, DASS IE NICT MIT DEM GERÄT SPIELEN.

Induktion

Das Erwärmen mit Induktion ist die wirkungsvollste verfügbare Form des Kochens.

Die Wärme wird mit einem elektromagnetischen Feld direkt auf dem Boden des benutzten Topfs oder Pfanne erzeigt.

Die nicht berührende Oberfläche bleibt fast kalt. Nach dem Ende des Kochvorgangs und wenn der Topf entfernt wird, bleibt keine Restwärme vorhanden. Induktion ist effizient, Denn es besteht keine Energie verloren, wie beispielsweise bei Gasbrennern und dann ist diese Form des Kochens auch 30 bis 59% Schneller als die normalen Kochflächen mit HGL-Technologie und gestattet eine Energiersparnis von bis zu 25% .

Wenn Flüssigkeit aus dem Topf überkocht, brennt sie nicht auf der Kochfläche ein, da diese nur lauwarm ist.

Funktorsprinzip

Es basiert auf den electromagnetischen Eigenschaften der meisten Kochgeschirre.

Der Elektronikschaltkreis steuert den Betrieb der Spule (Induktor), die das Magnetfeld erzeugt.

Die Wärme wird vom Topf selbst an das Essen übertragen.

Das Garen erfolgt wie nachstehend beschreiben.

• Minimale Dispersion (hoher Wirkungsgrad);
• Bei Entfernen des Topfs (einfaches Anheben reicht) wird das System automatisch abgeschalte;
• Das Elektroniksystem gestattet maximale Flexibilität und Feinheit der Einstellung.

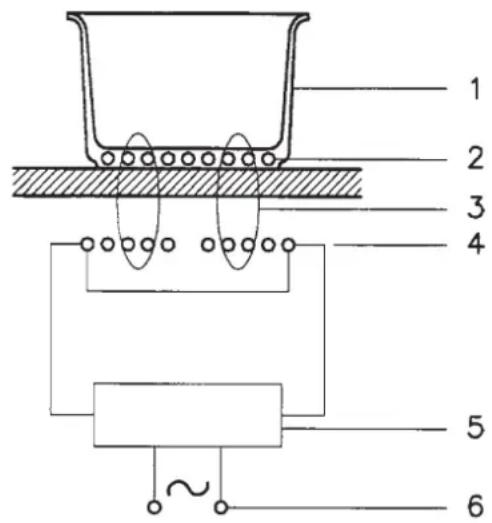

Abb.1

1 - Topf
2-Induzierter Strom
3 - Magnetfeld
4-Induktor
5-Elektronikschaltkreis
6-Stromzufuhr

Installation

Alle Installationsarbeiten (Stromanschluss) müssen von qualifiziertem Personal nach den einschlagige Vorschriften ausgeführrt werden. Für spezifische Anleitungen siehe die dem Installateur vorbehaltenen Anleitungen.

DIE LED UND DAS DISPLAY NICT INTENSIV ANSCHAUEN.

Gebrauch

Zuerst den Topf auf die gewünschte Kochzone stellen.

Wenn kein Topfvorhanden ist,Display kann das System nicht gestartet werden.

Topferkennung

These Sicherheit zeichnet die bewusste Nutzung der Technologie zugunsten des Verbrauchers aus.

Restwärmeanzeiger

Dient zur Anzeige, dass das Glas auf einer gefährlichen Temperatur ist, wenn man mit dem über der Kochzone liegenden Bereich in Berührung kommt. Die Temperatur wird nach einem mathematischen Modell bestimmt und die ggf. vorhandene Restwärme wird von einem "H" auf dem entsprechenden 7-stelligen Display angezeigt.

Das Aufheizen und Abkühlen werden berechnet bezogen auf:

die gewählte Leistungsstufe (von "0" bis "9");
- die Aktivierungszeit der Relais.

Nach dem Ausschalten der Kochzone zeigt das entsprechende Display so lange ^ bis die Temperatur der Zone nach dem mathematischen Modell nicht unter die kritische Stufe (≤ 60^) sinkt.

Schutz bei ungewolltem Einsatzen

• Wenn die elektronische Steuerung die kontinuierliche Betätigung einer Taste über einen Zeitraum von ca. 10 Sekunden erKENnt, dann schaltet sie automatisch ab. Die Steuerung gibt einen Fehler-Signalton aus, der ca. 10 Sekunden dauert und den Anwender auf das Vorhandsein eines Gegenstandsauf den Sensoren hinweist. Die Displays weisen einen Dauerbetätigungsfehlerocode auf, die auf dem Display sightbar sind, bis die elektronische Steuerung den Fehler erfasst. Wenn die Kochzone „heit" ist, erscheint auf dem Display ein "H" abwechselnd mit dem Fehlercode.
• Wenn innerhalb von 20 Sekunden nach dem Einsatz der Touch Control keine Kochzone aktiviert wird, kehrt die Steuerung in den Wartezustand zurück (siehe auch Absatz 1.2).
• Wenn die Steuerung eingeschaltet ist, dann hat die Taste ON/OFF Vorrang vor allen anderen tasten, so dass die Kontrolle jederzeit ausgeschaltet werden kann, auch bei mehrfacher oder kontinuierlicher Betätigung der Tasten.

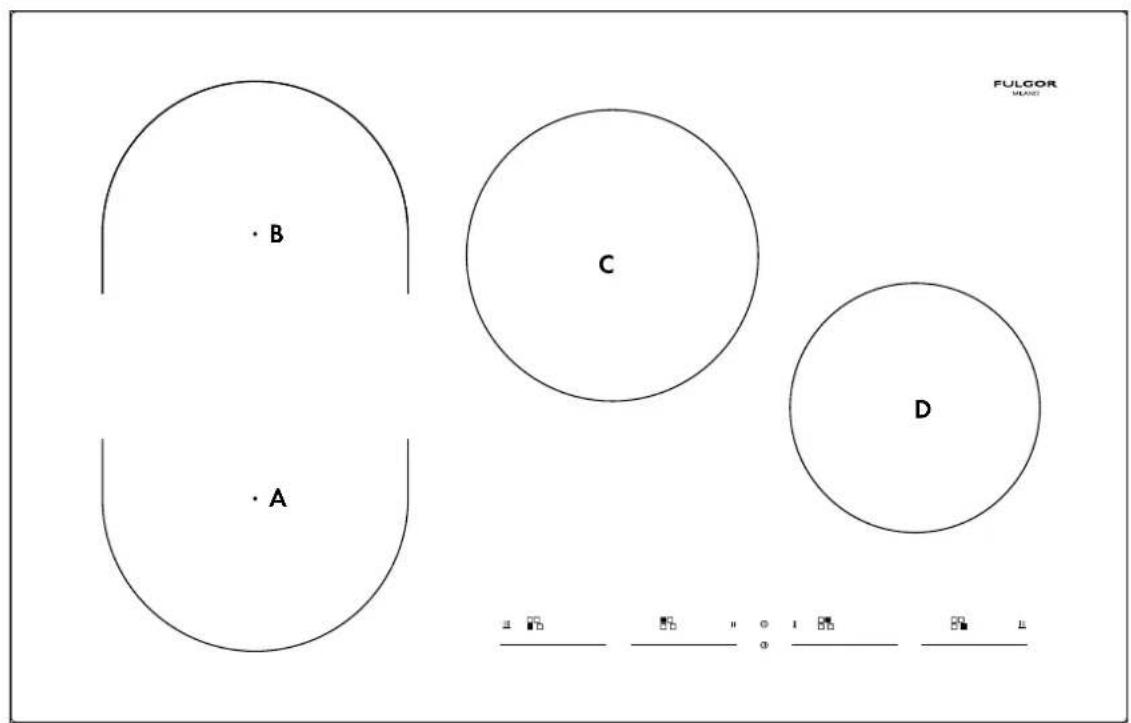

Abb.2

A:INDUKTIONSKOCHZONE 220× 180 2300/3700W

B:INDUKTIONSKOCHZONE 220× 180 2300/3700W

C:INDUKTIONSKOCHZONE 2102300/3700W

D:INDUKTIONSKOCHZONE 1801850/3000W

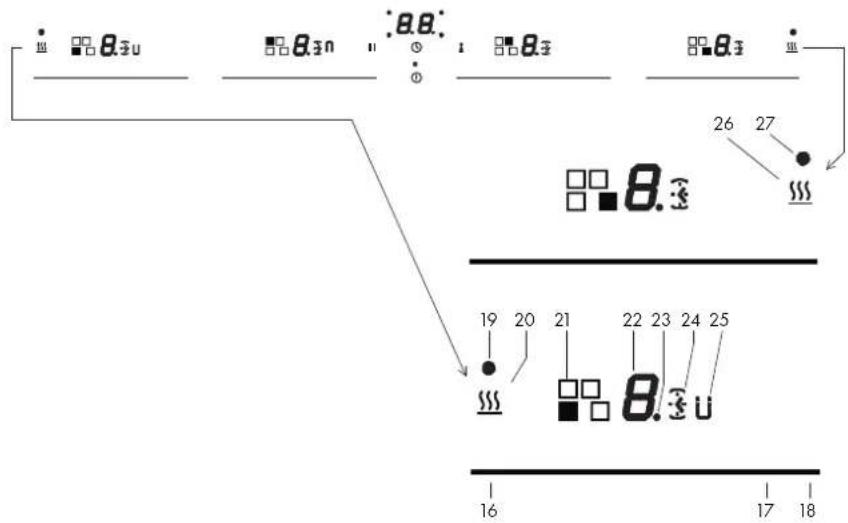

Abb.3

1 Ein-/Abschaltung EIN/AUS
2 LED-Anzeigelampe Einschaltung
3 Symbol Pause
4 Ein-Taste Pause
5 Timer-Taste
6 Schlüssel-Taste
7 Schlüssel-Symbol
8 Anzeigelampe Timer aktiv Kochzone vorne links
9 Anzeigelampe Timer aktiv Kochzone hinten links
10 Display Minutentimer
11 Trennpunkt Timer
12 Display Minutentimer
13 Timer-Trennpunkt
14 Anzeigelompe Timer aktiv Kochzone hinten rechts

15 Anzeigelampe Timer aktiv Kochzone vorne rechts
16 Kursorenbereich Mindeststufe aktivieren
17 Kursorenbereich Hochstufe aktivieren
18 Kursorenbereich Power Booster (P) aktivieren
19 Symbol Sonderfunktion aktivieren
20 Ein-Taste Sonderfungkion (u)
21 Nur Positionsanzeige Kochzone
22 DisplayeingestellterWert
23 Display-Punkt
24 Symbol Timer für Kochzone
25 Symbol Funktion Erweiterung eingeschaltet
26 Ein-Taste Sonderfunktion (U)
27 Symbol Sonderfunktion aktivieren

• Im Wartezustand hat die kontinuierliche Aktivierung der Tasten keine Auswirkung. Bevor die Steuerung aber wieder eingeschaltet werden kann, muss sie erkennen, dass keine Taste aktiviert ist.

Vorsichtsmaßnahmen

• Wenn auch ein nur minimaler Riss auf der Glaskeramikfläche zu setzen ist, muss sofort die Stromzufahr abgetrennt werden;
• Wahlend des Betriebs magnetempfindliches Material wie Kreditkarten, Disketten, Taschenrechner usw. entfernen;
• Keine Alufolie verwenden und keine in Alufolie eingewickelten Produkte direkt auf die Kochfläche legen;
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel)durfen nicht auf die Kochmulde gelegt werden, damit sie sich nicht erhitzen;
• Wenn mit Töpfen mit Antihaftbeschichtung ohne den Zusammenhang von Fett gekocht wird, sollte die Vorheizzeit auf 1 bis 2 Minuten beschränkter werden;
• Beim Garen von Lebensmitteln, die zum Anbrennen neigen, mit minimaler Leistung starten und dann steigern. Dabei möglich umruhren;
• Nach dem Gebrauch mit der entsprechenden Vorrichtung ausschalten (Herunterstellen auf "0") und sich nicht auf die Topferkennung verlassen.

Kochgeschirr (Abb. 4)

• Wenn ein Magnet, der dem Topfboden genähert wird, an thisem haftet, dann kann dieser Topf für den Induktionsherd benutzt werden;
• Bevorzugen Sie Kochgeschirr, das ausrücklich für Induktionsherde geeignet ist;
  Kochgeschirr mit planem und dickem Boden;
• Ein Topf mit 20 cm Durchmesser ermittelicht die maximale Nutzung der Leistung;
• Kleinere Töppe verringern die Leistung, führen aber nicht zu Energieverlust. Es wird in jedem Fall von der Verwendung von Behältnissen mit einem Durchmesser von weniger als 12 cm abgeraten;
• Edelstahlkochgeschirr mit Mehrschichtboden oder aus Ferrit-Edelstahl, wenn auf dem Boden markiert ist: per induction;
  Gusstöpf, better wenn mit emailtierem Boden, um die Glaskeramikfläche nicht zu verkatzen;
• Von Kochgeschirr aus Glas, Keramik, Terrakotta, Aluminium, Kupfer oder nicht magnetischen Edelstahl (Austenit-Stahl) wird abgeraten.

Abb. 4
Nein

Nein

Ja

Instandhaltung (Abb. 5)

Spuren von Alufolie, Essensreste, Fettspritzer, Zucker oder stark zuckerhaltiger Lebensmittel mussen sofort mit einem Schaber von der Kochfläche entfernt werden, um möglich Beschädigungen der Oberfläche zu vermeiden.

AnschlieBend mit SIDOL oder STANFIX und Kuchentüchern reinigen, mit Wasser abspullen und mit einem sauberen Tuch trocknen.

Auf keinen Fall Scheuerschwämme oder -tücher benutzen.
Auch keine aggressiven chemischen Reinigungsmittel wie BACKOFENSPRAY oder FLECKENTFERNER verwenden.

KEINE DAMPFREINIGER BENUTZEN

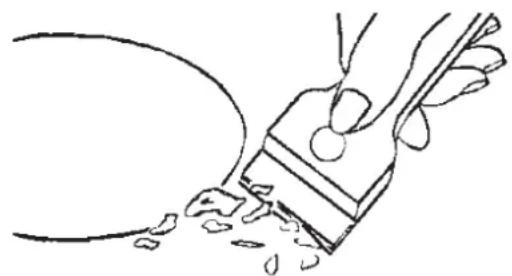

Abb.5

Ein-/Abschaltung des Kochfeldes

Das Kochfeld wird durch Betätigen der mittleren Ein-/Aus-Taste (1) eingeschaltet. Es erfolgt ein kurzer Bip-Ton und die 4 Displays mit 7 Segmenten zeigen den Wert „0" an.

Wenn eine Kochzone heiß ist zeit das Display abwechselnd „H" und „0" an.

Nach dem Einsatzten bleibt die Touchcontrol für 10 Sekunden aktiv. Wenn weder eine Kochzone noch ein Timer gewählt wird, kehrt der Touchscreen automatisch in den Stand-by-Zustand zurück.

Warnton (Summer)

Während des Betriebs werden folgende Tätigkeiten durch einen Summer gemeldet:

• Normale Betätigung der Tasten mit einem kurzen Ton.
• Ständige Betätigung der Tasten für 10 Sekunden mit einem langen intermittierenden Ton. (Es wird ein Fehlersymbol angezeigt und bei längerer Tätigkeit die Touchcontrol abgeschalte)

Einschaltung einer Kochzone

Einen Kochtopf auf die Kochzone setzen und einen Kursorenbereich für die Kochzone mit dem Kochtopf (16-17-18) berühren. Den Finger nach rechts schieren, um die Kochstufe (17) zu erhöhen bzw. nach links (16) schieren, um sie zu reduzieren.

Abschaltung einer Kochzone

Um eine Kochzone direkt abzuschalten, den Finger im Kursorenbereich der aktiven Kochzone nach linksziehen und die Position 0'' wahlen.

Die heißen Kochzonen werden durch den Buchstaben „H" angezeigt.

Alle Kochzonen können jederzeit mit der Ein-/Aus-Taste (1) sofort abgeschalte werden.

Wenn bei Betätigung der Tasten das Kochfeld während des Kochvorgangs ungewollt abgeschelt wird, kann es mit der Ein-/ Aus-Taste wieder eingeschaltet werden. Wird innerhalb von 6 Sekunden die Pausentaste (4) gedrückt, während das Symbol (3) blinkt, hat das Kochfeld nach dem Einsatzten dieselben Einstellungen wie vor der ungewonnen Abschaltung.

Leistungsstufe

Die Leistungsstufe der Kochzone kann zwischen 1 und 9 eingestellt werden. Eine weitere Stufe P (Power booster) gestattet eine besonderes rasche Erhitzung der Nahrungsmittel, wodurch Zeit gespart werden kann.

Die mit dem Buchstaben „A“ blinkend dargestelle Leistungsstufe zeigt die Aktivierung der Funktion automatische Erhitzung an.

Booster und Leistungssteuerung

Der Generator mit aktiven Booster bietet der Kochzone eine Leistung deutlich über der Nennleistung. Das Display in der gewählten Kochzone zeigt ein „P" an. Die Booster-Funktion kann durch Betätigen des Endteils des Kursorenbereichs in der Kochzone (18) aktiviert werden.

Die Leistungssteigerung ist je nach der Grübe der Kochzone unterscheidlich:

1) Für die Kochzone 0180 erreicht die Stufe 9 mit 1850 W auf der Booster-Stufe für 10 Minuten 3000 W.
2) Für die vereckige Kochzone (220x190) erreicht die Stufe 9 mit 2300 W auf der Booster-Stufe für 10 Minuten 3700 W.
3) Für die Kochzone 210 erreicht die Stufe 9 mit 2300 W auf der Booster-Stufe für 10 Minuten 3700 W. Aus Sicherheitsgründen hat die Booster-Funktion eine begrenzte Dauer.

Wenn der Kochtop während der Booster-Zeit von der Kochzone genommen wird, bleibt die Booster-Funktion aktiv und auch die Booster-Dauer wird nicht deaktiviert.

Bei aktivem Booster wird durch Verstellen mit dem Finger des eingestellen Wertes im Kursorenbereich der Kochzone der Booster deaktiviert.

Die Booster-Funktion ^ ist in allen Kochzonen aktivierbar. Die Prioritat hat jeder der zuletzt aktivierte Booster, wobei etwa andere Kochstufen reduziert werden.

Automatische Erhitzung (bzw. „Heat-up“- Funktion)

These Funktion erleichtert den Kochvorgang. Es ist nicht notwendig, während des Kochvorgangs ständig präsent zu sein, weil sich die Kochfläche mit voller Leistung erwartet und nach einer gewissen Zeit automatisch wieder auf die gewährte Leistungsstufe zurückkehrt (siehe Tabelle 1).

Automatische Erhitzung (bzw. „Heat-up“- Funktion) aktivieren

Einen Bereich des Zeigers für die eingeschalte Kochzone für ungebähr 3 Sekunden betätigten, bis ein Bip-Ton vernehmbar ist (z.B. bei 1/3 der Länge des Zeigerbereichs).

z.B. Die Stufe 3 wahlen, dann mit dem Finger für 3 Sekunden auf die Funktion automatische Erhütung drücken, um die Funktion zu aktivieren. Auf dem betreffenden Display wird abwechselnd der Buchstabe „A" und die Ziffer „3" angezeigt. Durch diese Einstellungen erwartet die Kochfläche die Kochzone für 2 Minuten auf die Höchstkufe „9" und setzen daraufuf den Kochvorgang mit Stufe „3" fort.

Leistungs-stufe	Dauer der Funktion Automatische Erhitzung (Zeit in Minutes)	Höchstdauer der Betriebszeit ohne Tastenbetätigung (Zeit in Minutes)
0	-
1 0' 40" 516
2 1' 12" 402
3 2' 318
4 2' 56" 258
5 4' 16" 210
6 7' 12" 138
7 2' 138
8 3' 12" 108
9 - 90
P - 10

Erweiterungsfunktion (für große Töppe)

These Funktion erleichtert das Kochen mit großen viereckigen Töpfen. Sie ist nur für viereckige Kochzonen verfügbar und wird durch gleichzeitiges Betätigten von 2 Kursorbereichen in den 2 betreffenden Kochzonen aktiviert. Durch Einschalten eines U-formigen Symbols (25) neben dem Display, das die Stufen (22) anziegt, kann die Kochzone vom linken Kursorenbereich gesteuert werden, weil der andereGLEICHZEITIGmit derselben Stufe betrieben wird.

Spezialfunktionen

Beim Einsatz des Touchscreens kann eine Spezialfunktion durch Betätigter den betreffenden Tasten (20-26) programmiert werden. Es blinkt ein Symbol (19-27) für 5 Sekunden. Wahrend dieser Zeit kann festgelegt werden, für welche Kochzone die Funktion aktiviert werden soll. Diese Funktion ist für jeder Kochzone vorhenden. Sie unterstützen den Kochvorgang und wird durch ein „u" oder ein „U" angezeigt.

Es konnen 2 Kochstufen aktiviert werden:

1) Schmelzen mit einer Temperatur von ungebärn 42^,u^
2) Erhitzen mit einer Temperatur von ungebärn 70^_^

These Temperatures sind Richtwerte, die stark vom Kochtopf und von der vorhandenen Nahrungsmenge abhängen.

Tastensperre (Kindersicherung)

These Funktion wird nur aktiviert, wenn das Kochfeld, aber keine Kochzone eingeschaltet ist.

Gleichzeitig die Schlüsseltaste (6) und die Pausentaste (4) und darauf erneut die Pausentaste (4) betätigten.

Auf den Displays wird in einigen Sekunden der Buchstabe „L" angezeigt, wonach sich die Displays abschalten.

Wenn man versucht, das Kochfeld mit der Ein-/Aus-Taste (1) einzuschalten, wird auf dem Kochfeld erneut der Buchstabe „L" angezeigt. Es kann aber nicht gekocht werden.

Entsperrung/Deaktivierung der Kindersicherung

Es gibt 2 Entspersungswesen:

1) Einmalige Entspperrung: Zum Deaktivieren der Funktion das Kochfeld einschalten und gleichzeitig die Pausen- (4) und Schlüsseltaste (6) betätigten. Der Buchstabe „L" erlischt und an seiner Stelle wird on jeder Kochzone die Ziffer „0" angezeigt. Wird das Kochfeld nach der Benutzung abgeschaltet, wird beim Wiedereinschalten der Buchstabe „L" angezeigt, der daraufhin hinweisit, dass das Kochfeld gespeit ist.
2) Endgültige Entsypfung: Zum endgültigen Deaktivieren der Funktion muss die Kochfläche eingeschaltet und gleichzeitig die Schlüssel- (6) und die Pausentaste (4) betätigt werden. Darauf diese 2 Tasten auslassen und erneut die Schlüsseltaste (6) betätigten.

Schlüssel

Für diese Kochfeld kann mit dem betreffenden Schlüsselsalter (6) eine Tastaturspere eingestellt werden. Es kann nützlich sein, während des Betriebs die Tastatur z.B. für die Reinigung des Tastenbereichs oder zur Beibehaltung der Einstellungen zu sperren. Die Ein-/Aus-Taste (1) hat immer Priorität.

Pause

Für diese Kochfeld kann während des Kochvorgangs eine Pause (4) eingestellt werden (z.B. um ein Telefonat entgegen zunehmen). Nach Betätigung dieser Funktion schaltet sich eine LED über der Taste ein. Auf allen Displays in der Kochzone leuchtet das Symbol "II" auf. Die Koch- und Timereinstellungen werden für hochstens 10 Minuten eingefroren, wonach sich das Kochfeld abschaltet.

Deaktivierung der Pause

Nachdem die Funktion aktiviert wurde, erneut die Pausentaste (4) betätigten. Das Symbol (3) blinkt. Innerhalb von 10 Sekunden muss ein Kursorenbereich gewählt werden. Dadurch setzt das Kochfeld den Kochvorgang fort und der Timer lauft am selbst Punkt weiter, an dem er stehen geblieben ist.

Timerfunktion

Die Timerfunktion ist in zwei Ausführungen verfügbar:

• Als unabhängiger Timer: einstellbar zwischen 1 und 99 Minuten, gibt nach Ablauf der Zeit einen Warnton ab. Diese Funktion ist auch verfügbar, wenn Kochzonen eingeschaltet sind.
• Timer pro Kochzone: einstellbar zwischen 1 und 99 Minuten, gibt nach Ablauf der Zeit einen Warnton ab und schaltet die betreffende Kochzone ab. Die 4 Zonen sind unabhängig voneinander programmierbar.

Der Timer startet von einem festgelegten Wert von 10 Minuten. Der Timerwahlpunkt ist aktiv (13). Befindet er sich im Kursorenbereich der Mindeststufe

(16), wird die Zeit reduziert, im Kursorenbereich der Höchstkufe (17) wird sie hingegen erhöht.

Unabhängig von der aktivierten Timerausführung in den betreffenden Displays (10-12) wird der Timer mit der zuerst ablaufenden Zeit hervorgehoben. Wenn die kürzere Zeit sich auf einen unabhängigen Timer bezieht, wird nur der Wert ohne besondere Meldungen angezeigt. Betrift sie hingegen einen Timer für eine Kochzone, blinkt das Timersymbol (24) mit der betreffenden Anzeigelampe (8-9-14-15). Die anderen eingestillten Timer sind ebenfls aktiv und in Betrieb. Das Uhrsymbol (24) leuchtet auf, blinkt aber nicht.

Es leuchtet nur der Trennungspunkt (13) auf, wenn der Timer gewählt wurde und veränderbar ist.

Unabhängiger Timer

• Wenn der Touchscreen eingeschaltet ist und sich alle Kochzonen in der Position „0" befinden kann der unabhängige Timer durch Betätigten der Timertaste (5) und die Wahl eines Kursorenbereichs in einer beliebigen Kochzone benutzt werden. Sind hingegen Kochzonen eingeschaltet muss für die Wahl des unabhängigen Timers 2 Mal die Timertaste (5) betätigt und darauf ein beliebiger Kursorenbereich gewählt werden. Der Timer schließt innerhalb von 10 Sekunden seine Wahl ab, wenn keine Taste gewählt wird.
• Der Wert (0-99 Minuten) kann mit dem Finger im Kursorenbereich (17) in 1-Minuten-Schritten erhöht werden.
• Durch die ständige Betätigung der Taste (16-17) erfolgt eine dynamische Erhöhung der Änderungsgeschwindigkeit bis zum Höchst- oder Mindestwert ohne dass ein Warnton abgegeben wird.
• Wenn die Taste (16-17) freigegeben wird, beginn't die Geschwindigkeitserhöhung (Reduzierung) wieder beim Anfangswert.
• Der Timer kann durch ständiges Betätigkeiten der Tasten (16-17) oder durch aufeinander folgende Berührungen (mit Warnsignal) eingestellt werden.

Nach der Einstellung des Timers beginnt die Abzahlung. Der Ablauf der Zeit wird durch das Blinken des Timerdisplays gemeldet, das den Wert „00" anziegt und für maximal 2 Minuten einen Warnton abgibt.

Der Warnton wird nicht abgeschaltet, solange eine Taste betägt wird. Das Display hört auf zu blinken und schaltet sich ab.

Timer abschalten/ändern

• Der Timer kann jederzeit durch erneutes Aktivieren des Touchscreens verändert oder abgescheltet werden, wenn keine Kochzone eingeschaltet ist. Zur Wahl des Timers die Timertaste (5) betätigten. Danach einen beliebigen Kursorenbereich der Mindeststufe (16) betätigten den Wert auf „0" stellen und den Timer abzuschalten oder einen beliebigen Kursorenbereich der Höchststufe (17) drücken, um die eingestellte Zeit zu erhöhen.
• Der unabhängige Timer bleibt auch bei Betätigung der Ein-/Aus-Taste aktiv.

Programmierung des Timers für die Kochzonen

Bei eingeschaltetem Touchscreen kann für jeder Kochzone ein unabhängiger Timer programmiert werden.

• Es muss mindestens eine Kochzone eingeschaltet und eine gewisse Stufe eingestellt sein.
• Durch Aktivieren der Kochzone, die Wahl des Kursorenbereichs (16-17) und Betätigten der Timertaste (5) kann eine Abzahlung eingestellt werden, um die Kochzone abzuschalten. Auf diese Weise leuchten sehen dem Display der Kochzone leuchtende Uhrsymbole (24) auf. Um den Timer auf eine Kochzone einzustellen, wenn mehrere Kochzonen eingeschaltet sind:
• Wenn der Timer in der Kochzone gewählt wird, wird das Uhrsymbol geben dem Display Heller. Die programmierten Timer für die Kochzone bleiben ebenfalls aktiv.
• Die anderen Funktionen entsprechen denen des unabhängigen Timers. Zur Erhöhung des Wertes muss die Wahltaste + benutzt werden.
• Der Ablauf der Zeit wird durch einen Warnton und durch Anzeige des Wertes „00" auf dem Display mitgeteilt. Die LED in der Kochzone des Timers blinkt. Die Kochzone wird abgeschalte und ein „H" zeigt an, ob die Zone heißt ist, anderenfalls ist auf dem Display ein Bindestrich erkennbar. Der Warnton und das Blinken auf dem Display werden unterbrochen:
• Automatisch nach 2 Minuten.
• Durch Betätigen der Uhrtaste schaltet sich das Timerdisplay ab.

Fehlercodes werden auf den Displays mit 7 Segmenten „E“, „ER“ plus Fehlernummer angezeigt.

Fehler-meldung	Beschreibung Mögliche Fehlerursache	Behebung
"blinde"	Ständige Betätigung der Tasten. Steuereinheit schaltet sich nach 10 Sekunden ab.	Wasser oder Kochutensilien am Glas oberhalb der Steuereinheit	Betätigungsoberfläche reinigen
Er 22	Blinklichtausfall Falsche Auswertung. Steuereinheit schaltet nach 3,5 - 7,5 Sekunden ab.	Kurzschluss oder Einstellung im Auswertungsbereich	Steuereinheit austauschen
Er20	Blinklichtausfall μC-Fehler Steuereinheit	austauschen
Er36	NTC-Wert außerhalb des Kennwerts (Wert < 200 mV oder > 4,9 V) Steuereinheit schaltet sich ab.	Kurzschluss oder Abschalten bei NTC	Steuereinheit austauschen
Er31	Falsche Konfigurationsdaten Erforderlich	eiche Konfiguration der Induktion	Neu konfigurierten
Er47	Kommunikationsfehler zwischen TC und Induktion	Keine oder fehlerhafte Kommunikation!	Sicherstellen, dass das Kabel korrekt angeschlossen und Funktionstüchtig ist
E2	Überhitzung der Induktionsspulen Abkühlenlassen
U400	Sekundärspannung des Netzeils ist zu hoch (Primärespannung > 300 V). Steuereinheit schaltet sich 1 Sekunde nach der Ausgabe eines Dauertons ab.	Steuereinheit ist falsch angeschlossen	An korrekte Netzpannung anschließen
E5	Fehler an der Filterkarte Filterkarte ausstauschen
E6	Fehler am Netzeil Netzeil austauschen
E9	Spulentemperatursensor ist defekt Temperaturfähler austauschen

Installation

These Anleitungen sind für den qualifizierten Installateur bestimmt und sollen als Installations-, Einstellungen- und Instandhaltungsanleitung gemäß den einschlagigen Gesetzen und Vorschriften dieren. Die Arbeiten müssen immer bei elektrisch abgetrennten Gerät ausgeführten werden.

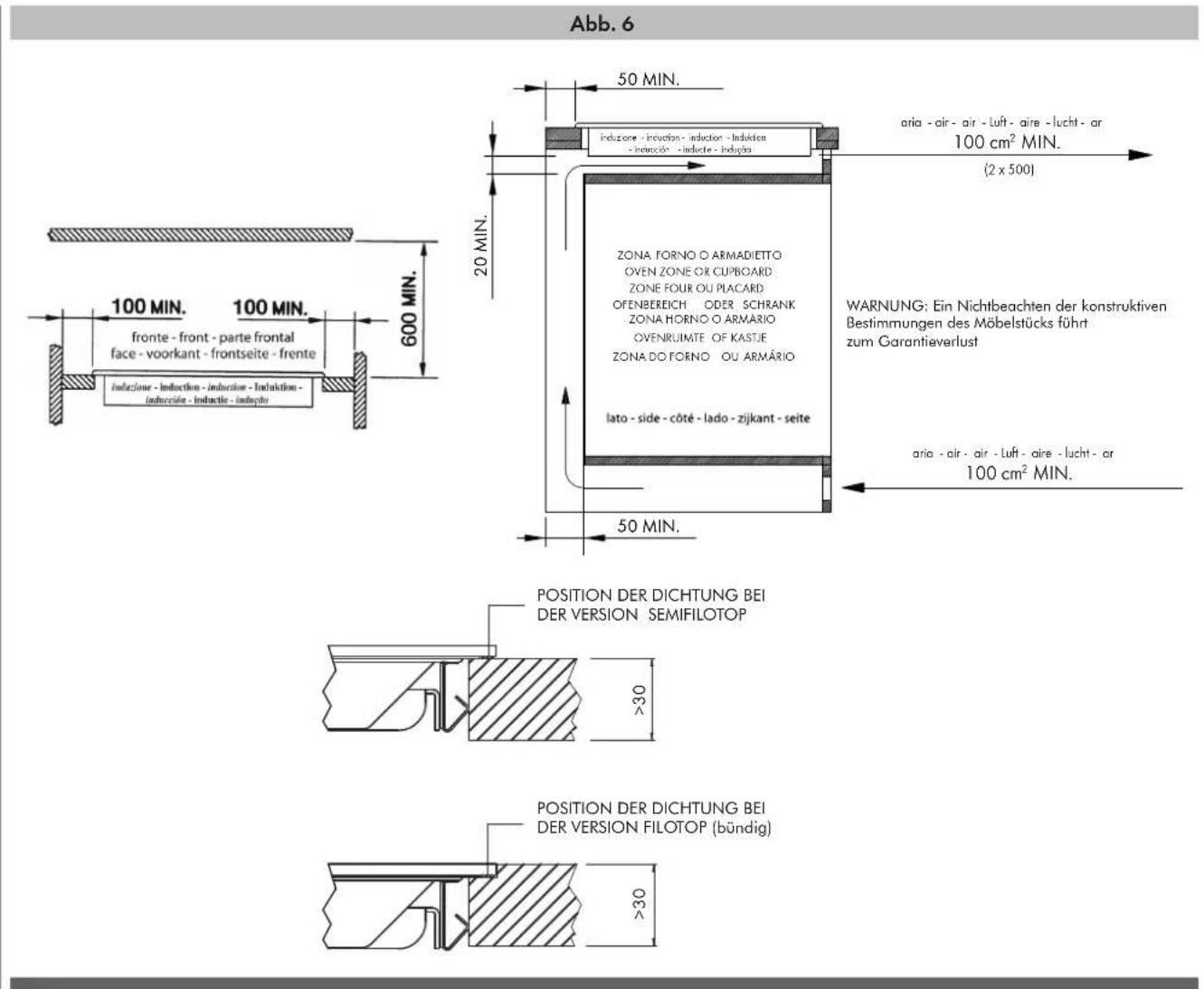

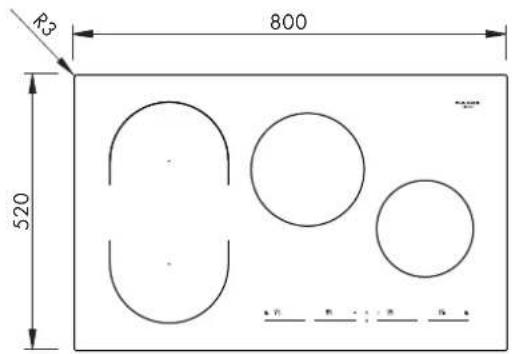

Positionierung (Abb. 6-7)

Das Gerät ist für den Einbau in eine Arbeitsfläche vorgesehen, wie in der entsprechenden Abbildung zu sehen. Auf dem gesamten Umfang der Kochmulde das mitgelieferte Dichtmittel auftragen. Es wird von einer Installation über dem Ofen abgeraten, ansonsten sicherstellen, dass:

• der Ofen über ein ausreichenden Kühlsystem verfügt;
• die warme Ofenluft auf keinen Fall zur Kochmulde geleitet wird;
• Luftpassagen vorgesehen werden, wie in der Abbildung zu sein.

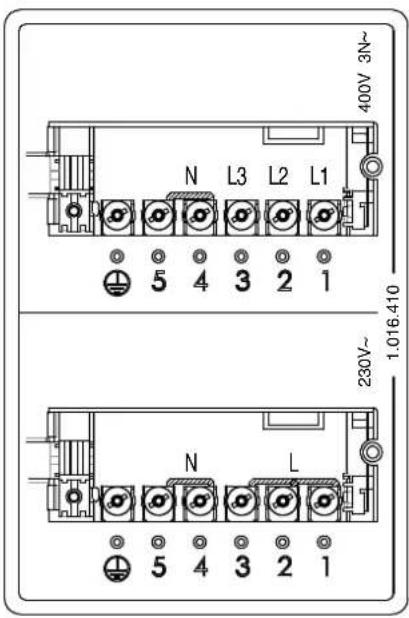

Stromanschluss (Abb. 8)

Vor dem Stromanschluss sicherstellen, dass:

• die Anlagenmerkmale dem Kennschild auf der Unterseite der

Kochmulde entsprechen;

• die Anlage angemessen nach den einschlagigen Vorschriften und gesetzlichen Auflagen geerdet ist. Die Erdung ist gesetzlich vorgeschrieben.

Falls das Gerät nicht mit dem Kabel und/oder dem entspruchenden Stecker versehen sein sollte, verwenden Sie Material, das für die auf dem Kennschild genannte Aufnahme und die Arbeitsterpmatur geeignet ist. Das Kabelarf auf keinen Fall Temperaturen erreichen, die über 50^ uber der Umgebungstemperatur liegen.

Für den direkten Anschluss an das Stromnetz muss ein Schaltautomat eingebaut werden, der für die Kennlast bemessen ist und der das Abtrennen vom Stromnetz mit einem Öffnungsbstand der Kontakte für das komplette Abtrennen unter den Bedingungen der Überspannungsklasse III gemäß den Installationsvorschriften gestattet (das gelb-grüne Erdkabelarf nicht unterbrochen werden. Die Steckdose oder der Schaltautomat müssen bei installmentem Gerät möglich zu erreichen sein.

Bitte beachten:

Der Hersteller haftet nicht, falls die obigen Anleitungen und die üblichen Unfallschutzmaßnahmen nicht eingehalten werden.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen technischen Kundendienst oder in jedem Fall von einer Person mit ähnlicher Qualifizierung ausgewechselt werden, um allen Gefahren vorzubeugen.

Abb.7

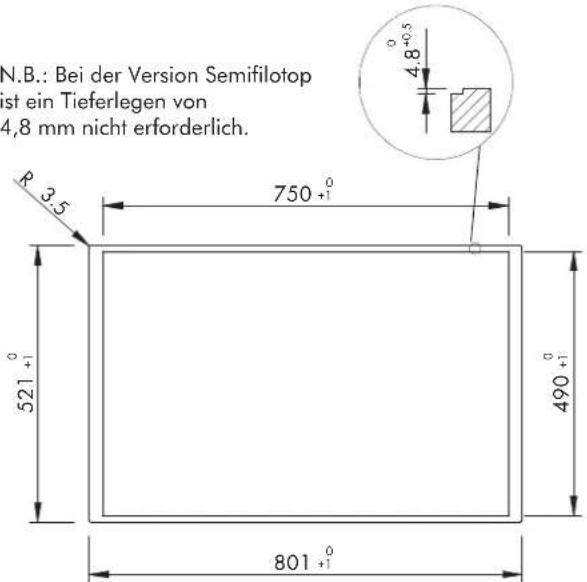

N.B.: Bei der Version Semifilotop ist ein Tieferlegen von 4,8 mm nicht erforderlich.

N.B.: Das Glas nicht an die Tieferlegung von 4,8 mm ankleben oder versiegeln.

Abb.8

Estimado cliente,
