MANUALE UTENTE Partytime Klarstein

Macchina per cubetti di ghiaccio

10035294 10035295

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 54 Descrizione del dispositivo 56 Descrizione del prodotto 57 Installazione 58 Messa in funzione e utilizzo 58 Pulizia e manutenzione 60 Ricerca e correzione degli errori 62 Avviso di smaltimento 64 Produttore e importatore (UK) 64

DATI TECNICI

Numero articolo 10035294, 10035295
Alimentazione 220-240 V~ 50 Hz
Potenza (Watt) 145 W
Classe climatica ST/SN/N/T
Classe di protezione I
Refrigerante R600a/25 g
Pressione nominale (sovrapressione)	Max: 20 bar (290 Psig),Min: 9,5 bar (138 Psig)
Schiumogeno C	_5H_10

AVVERTENZE DI SICUREZZA

• Collegare il dispositivo solo a prese elettriche con messa a terra e tensione corrispondente a quella del prodotto.
• Utilizzare le apposite impugnature per spostare il dispositivo.
• Posizionare il dispositivo su un fondo piano.
• Utilizzare il dispositivo solo in ambienti chiusi.
  • Non utilizzare il dispositivo vicino a vasche o piscine.
• Staccare la spina se non si utilizza il dispositivo.
  • Non immergere mai cavo di alimentazione e spina in acqua o altri liquidi.
• Utilizzare solo accessori espressamente consigliati dal produttore per questo dispositivo.
• Non posizionare il dispositivo direttamente sotto a una presa elettrica.
• Non lasciare che il cavo penzoli dalla superficie di lavoro, in modo che i bambini non possano tirarlo.
• Non riempire eccessivamente il dispositivo, altrimenti possono risultare cortocircuiti e scosse elettriche.
  • Assicurarsi che il coperchio sia sempre chiuso mentre il dispositivo è in funzione.
• Non staccare la spina dalla presa elettrica tirando il cavo, ma impugnando sempre la spina stessa.
• Utilizzare il dispositivo solo per gli scopi previsti. Non ci assumiamo alcuna responsabilità per danni scaturiti dal mancato rispetto delle avvertenze o da usi impropri. Utilizzare il dispositivo solo in contesti casalinghi.
• Non collegare il dispositivo a timer o prese elettriche con comando a distanza.
  • Non immergere il dispositivo in acqua.
• Se cavo o spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda autorizzata o da una persona con qualifica equivalente.
• Durante lo smaltimento, rispettare le norme locali relative allo smaltimento di dispositivo con gas infiammabili.
  • Non conservare nel dispositivo materiali facilmente infiammabili o esplosivi.
• Riempire il dispositivo solo con acqua potabile.
• Bambini a partire da 8 anni e persone con limitate capacità fisiche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti in modo esaustivo da una persona responsabile del loro controllo sulle funzioni e sulle procedure di sicurezza e comprendono i rischi connessi.

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale con elevata sostenibilità ecologica, ma infiammabile. Sebbene sia infiammabile, non rovina lo strato di ozono e non incrementa l'effetto serra. L'utilizzo di questo refrigerante comporta una maggiore rumorosità del dispositivo. Oltre al rumore del compressore, è possibile sentire anche il flusso del refrigerante. Questo è inevitabile e non ha effetti negativi sulle prestazioni del dispositivo. Fare attenzione durante il trasporto, in modo da non danneggiare il circuito del refrigerante. Perdite di refrigerante possono causare irritazioni agli occhi.

AVVERTENZA

Pericolo dovuto a fuoco/materiali infiammabili. Rispettare le normative locali relative allo smaltimento di dispositivo con refrigeranti e gas infiammabili. Mantenga las aberturas de ventilación de la carcasa del dispositivo libres de obstáculos.

• Tenere le aperture di ventilazione nell'alloggiamento libere da ostacoli.
  • Non danneggiare il circuito del refrigerante.
• Non utilizzare dispositivi meccanici o altri mezzi per velocizzare il processo di sbrinamento o di produzione del ghiaccio.
• Non utilizzare altri elettrodomestici all'interno del dispositivo.

Avvertenze particolari

• Quando si posiziona il dispositivo, assicurarsi che il cavo non venga schiacciato o danneggiato.
• Assicurarsi che non ci siano prese elettriche multiple o alimentatori sul retro del dispositivo.

Per evitare una contaminazione degli alimenti, rispettare le seguenti indicazioni:

• Pulire regolarmente le superfici che entrano in contatto con alimenti. Pulire regolarmente lo scarico dell'acqua.
• Se il dispositivo contiene un serbatoio, pulirlo se il dispositivo non è stato utilizzato per 48 ore. Sciacquarlo se non è stata tolta acqua per 5 giorni.

AVVERTENZA

Durante utilizzo, manutenzione e smaltimento del dispositivo, fare attenzione al simbolo a sinistra, presente sul retro del dispositivo o sul compressore. Questo simbolo avverte di possibili incendi. Nei condotti del refrigerante e nel compressore ci sono materiali infiammabili. Durante utilizzo, manutenzione e smaltimento, tenere il dispositivo lontano da fonti di ignizione.

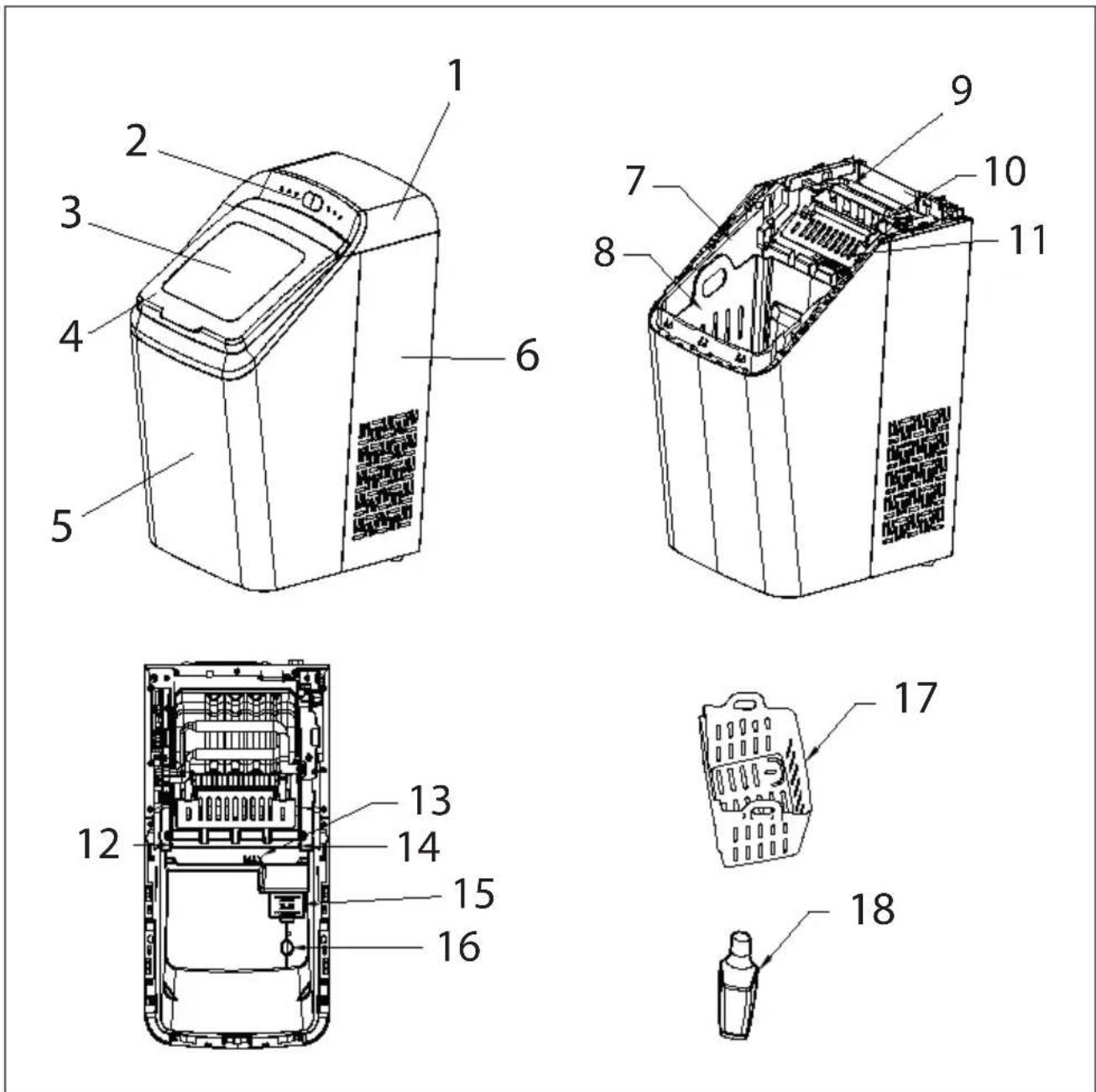

DESCRIZIONE DEL DISPOSITIVO

1	Copertura superiore	7	Serbatoio	13	Indicazione livello dell'acqua MAX
2	Pannello di controllo	8	Cestello del ghiaccio	14	Diodo luce infrarossi trasmettitore
3	Finestra	9	Vaporizzatore	15	Filtro
4	Copertura anteriore	10	Vano del ghiaccio	16	Tappo di scarico
5	Parte anteriore	11	Pala di spinta del ghiaccio	17	Cestello del ghiaccio
6	Parte posteriore	12	Diodo luce infrarossi ricevitore	18	Paletta del ghiaccio

DESCRIZIONE DEL PRODOTTO

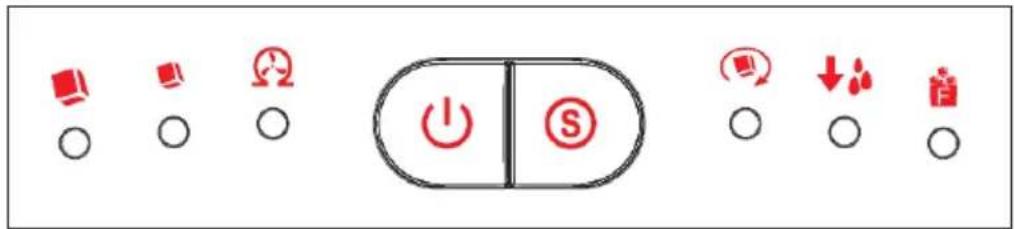

Pannello di controllo

Spie di indicazione e tasti funzione

Indicazioni e tasti Funzioni
	Cubetti di ghiaccio grandi (indicazione): Se si selezionano i cubetti grandi, questa spia si illumina di verde.
	Cubetti di ghiaccio piccoli (indicazione): Se si selezionano i cubetti piccoli, questa spia si illumina di verde.
	Pulizia (indicazione): Quando è necessario pulire il dispositivo, questa spia si illumina di verde.
	Start/Stop (tasto): Avviare o arrestare il dispositivo.
	Selezionare la dimensione (tasto): Selezionare la dimensione dei cubetti desiderata (grandi o piccoli).
[2A2K]	Produzione di cubetti di ghiaccio (indicazione): Questa spia si illumina di verde durante la produzione di ghiaccio.
	Serbatoio vuoto (indicazione): Quando il serbatoio è vuoto, questa spia si illumina di rosso.
	Cestello del ghiaccio pieno (indicazione): Quando il cestello del ghiaccio è pieno, questa spia si illumina di rosso.

INSTALLAZIONE

1. Togliere il dispositivo dall'imballaggio e assicurarsi che nel volume di consegna siano inclusi tutti gli accessori (incl. cestello e paletta del ghiaccio). Se dovessero mancare accessori, rivolgersi al servizio di assistenza ai clienti.
2. Assicurarsi che il dispositivo sia in piano e che si trovi su un tavolo o una superficie di lavoro stabili, in modo da evitare malfunzionamenti.
3. L'inclinazione dell'alloggiamento del dispositivo non deve superare i 45° durante il trasporto e, in particolare, durante l'utilizzo. Non rovesciare il dispositivo, altrimenti si potrebbero danneggiare compressore o sistema di raffreddamento. Prima del primo utilizzo, attendere di aver posizionato correttamente il dispositivo in un luogo adatto e aspettare almeno 2 ore prima di metterlo in funzione.
4. Posizionare il dispositivo in un luogo ben ventilato, su una superficie asciutta e piana. Non posizionare il dispositivo vicino a fonti di calore, come forni, stufe o a gas corrosivi. Tenere una distanza minima di 20 cm su tutti i lati del dispositivo, in modo da garantire una ventilazione sufficiente.
5. Non riempire il serbatoio con acqua bollente, altrimenti si potrebbe danneggiare il dispositivo. Riempire il serbatoio con acqua a temperatura ambiente o più fredda.
6. Non utilizzare il dispositivo in ambienti freddi (con temperature sotto i 5 °C).
7. Pulire il dispositivo prima dell'utilizzo (v. "Pulizia e manutenzione").

MESSA IN FUNZIONE E UTILIZZO

1. Assicurarsi che il tappo di scarico sul lato inferiore del serbatoio sia posizionato correttamente e chiuso saldamente.

2. Inserire la spina nella presa elettrica. La spia "Produzione di cubetti di ghiaccio" si illumina.

Nota: se il dispositivo è stato spostato, lasciare che la macchina del ghiaccio si "riposi" per almeno 30 minuti prima di inserire la spina nella presa.

1. Aprire la copertura superiore e togliere il cestello del ghiaccio.

2. Riempire il serbatoio solo con acqua potabile.

Nota: riempire il serbatoio solo fino al segno MAX.

1. Riposizionare il cestello del ghiaccio e chiudere la copertura superiore.

2. Premere il tasto di selezione della dimensione per scegliere la grandezza dei cubetti. Se si scelgono i cubetti piccoli, si illumina l'indicazione "cubetti piccoli" Se si scelgono i cubetti grandi, si illumina l'indicazione "cubetti grandi"

3. Se si preme Start/Stop SYMBOL, l'indicazione "Produzione di cubetti di ghiaccio" SYMBOL resta continuamente accesa.

4. Un ciclo di produzione del ghiaccio dura tra 7 e 15 minuti, in base alla temperatura ambiente e a quella dell'acqua.

5. 1. La produzione inizia con il pompaggio dell'acqua nel vano del ghiaccio, che si trova sotto al vaporizzatore. Nel giro di 7-15 minuti si forma ghiaccio sul vaporizzatore. Non appena la formazione di cubetti è terminata, il vano del ghiaccio si inclina all'indietro e l'acqua che rimane nel vano del ghiaccio scorre nuovamente nel serbatoio. I cubetti vengono poi fatti cadere dal vaporizzatore e vengono spinti dalla pala del ghiaccio nell'apposito cestello di raccolta. Il vano del ghiaccio torna automaticamente nella posizione di partenza sotto al vaporizzatore e inizia il ciclo successivo.

6. Non appena il cestello del ghiaccio è pieno, si illumina l'indicazione "Cestello del ghiaccio pieno" Il ciclo di produzione viene interrotto automaticamente. Togliere i cubetti con l'apposita paletta. Dopo circa 5 secondi viene ripreso automaticamente il ciclo di produzione.

7. L'indicazione "Serbatoio vuoto" 🔍 si illumina quando il serbatoio è vuoto. Il ciclo di produzione viene interrotto automaticamente. Togliere il cestello del ghiaccio e riempire il serbatoio. Riposizionare il cestello del ghiaccio e premere Start/Stop ⏻ per avviare la produzione.

8. Non appena è stata prodotta la quantità di cubetti desiderata, premere Start/Stop ⏻ e staccare la spina.

9. Aprire la copertura superiore, togliere i cubetti con la paletta e metterli in freezer.

Nota: in base alla temperatura ambiente, i cubetti resistono fino a 18 ore nel dispositivo.

1. Lasciare che il dispositivo si scaldi fino a raggiungere la temperatura ambiente.

2. Si consiglia di cambiare l'acqua nel dispositivo almeno una volta a settimana. Svuotare completamente il serbatoio se non si usa il dispositivo per tempi prolungati.

PULIZIA E MANUTENZIONE

Per garantire che il ghiaccio abbia sempre un sapore fresco e che il dispositivo rimanga in buono stato, è necessario pulire la macchina almeno una volta a settimana.

1. Arrestare la produzione di ghiaccio premendo Start/Stop . Staccare la spina e lasciare che il dispositivo torni a temperatura ambiente.
2. Se c'è ancora acqua nel vano del ghiaccio, inclinarlo con cura all'indietro e scaricarla nel serbatoio.

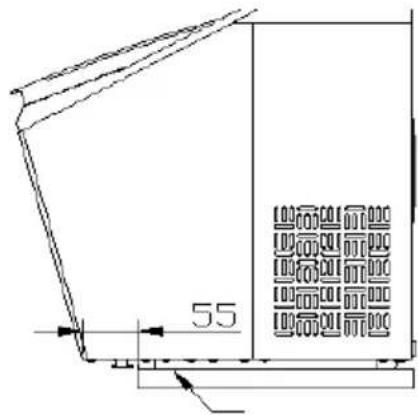

3. Spingere il dispositivo in avanti, fino a farlo sporgere di 60 mm dal bordo del piano di lavoro, in modo da avere accesso al tappo di scarico. Aprire il tappo e far scorrere l'acqua in una ciotola, un secchio o in uno scarico (v. immagini 1, 2 e 3).
4. 1. Inserire nuovamente il tappo di scarico e assicurarsi che sia posizionato saldamente e che il serbatoio sia chiuso perfettamente. Riempire il serbatoio con acqua pulita. Premere il tasto di selezione delle dimensioni fino a quando si illumina l'indicazione "Pulizia". Se ora si preme Start/Stop, la pompa inizia a pompare acqua per 6 minuti. Dopo 6 minuti, il dispositivo passa automaticamente in modalità standby. Aprire il tappo di scarico e far uscire tutta l'acqua in una ciotola, un secchio o uno scarico.
5. Togliere il cestello del ghiaccio.
6. Pulire l'interno del dispositivo con un panno morbido imbevuto con acqua calda e aceto. Sciacquare poi l'interno con acqua pulita e scaricarla completamente.
7. Riposizionare il tappo di scarico. Lavare il cestello del ghiaccio e la paletta con acqua calda e sapone, sciacquarli e asciugarli.
8. Pulire l'esterno del dispositivo con un panno morbido. Se necessario, utilizzare una soluzione saponosa delicata.

Nota: per pulire il dispositivo, non utilizzare solventi organici, acqua bollente, soluzioni fortemente acide o alcaline, ecc.

1. Svuotare il serbatoio e asciugarlo se non si usa il dispositivo per tempi prolungati.

Figura 1

55

Superficie di lavoro

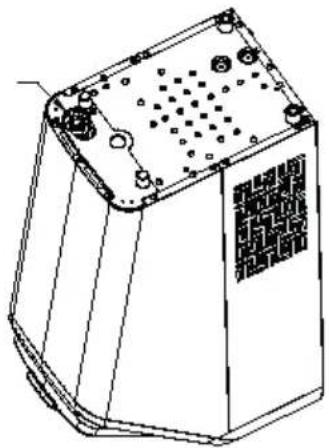

Immagine 2 Immagine 3
Tappo di scarico

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile	causa Soluzione
L'indicazione "Serbatoio vuoto"↓↓si illumina.	Poca acqua nel serbatoio o serbatoio vuoto.	Fermare il ciclo di produzione, riempire il serbatoio e premere Start/Stop.
	Il filtro dell'acqua sul lato inferiore del serbatoio è bloccato	Pulire il dispositivo.
	Malfunzionamento della pompa.	Contattare il servizio di assistenza ai clienti.
L'indicazione "Cestello del ghiaccio pieno"↓si illumina.	Il cestello è pieno e la luce a infrarossi viene bloccata dal ghiaccio.	Togliere il ghiaccio dal cestello.
	Il diodo della luce a infrarossi del trasmettitore e del ricevitore non funzionano.	Rimuovere corpi estranei dai diodi a infrarossi e riavviare la macchina del ghiaccio.
		Contattare il servizio di assistenza ai clienti se i diodi non funzionano dopo la pulizia e la riaccensione del dispositivo.
El indicador "Cesta de hielo llena"↓se ilumina.	La pala di spinta del ghiaccio è bloccata.	Togliere il ghiaccio che blocca la pala.
		Contattare il servizio di assistenza ai clienti se non c'è ghiaccio che blocca la pala e l'indicazione lampeggia.
Il dispositivo arresta il funzionamento.	Il vano del ghiaccio non si trova nella posizione corretta.	Togliere il ghiaccio dal vano e premere Start/Stop per riavviare il dispositivo.
		Contattare il servizio di assistenza ai clienti se il dispositivo non funziona anche dopo il riavvio.
Il cestello del ghiaccio è pieno, ma l'indicazione "Cestello del ghiaccio pieno"↓non si illumina.	Il modulo della luce a infrarossi non rileva che il cestello è pieno perché è disturbata dalla luce del sole.	Spegnere il dispositivo e staccare la spina. Posizionare il dispositivo in un altro luogo in cui non è esposto a luce solare diretta. Riaccendere il dispositivo.

Problema Possibile causa Soluzione

I cubetti siattaccano unoall’altro.	La produzione di cubettidura troppo a lungo.	Arrestare la produzione eriavviarla dopo che il ghiaccio siè sciolto.
	L’acqua nel serbatoio ètroppo fredda.	Riempire il serbatoio con acquatra 8 e 22 °C.
La produzione delghiaccio sembranormale, ma nonvengono prodotticubetti.	La temperatura ambienteo quella dell’acqua ètroppo elevata.	Iniziare la produzione di cubettia una temperatura ambientesotto i 32 °C e riempire ilserbatoio con un po’ di acquafredda.
	Il circuito del refrigeranteperde.	Contattare il servizio diassistenza ai clienti.
	Il circuito del refrigerante èbloccato.	Contattare il servizio diassistenza ai clienti.
Cattiva qualità deicubetti di ghiaccio.	Cattiva dispersione delcalore.	Tenere una distanza minima di20 cm su tutti i lati per garantireuna buona ventilazione.
	Temperatura dell’acquatroppo alta.	Riempire il serbatoio con acquatra 8 e 22 °C.
	Temperatura ambientetroppo alta.	Utilizzare il dispositivo atemperature ambiente tra 10 e32 °C.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
