MANUALE UTENTE SBS-PF-150/5 STEINBERG

PRINT - bouton non attribué / non applicable.

Questo manuale utente è stato tradotto utilizzato la traduzione automatica. Abbiamo fatto初次 sforzo per garantire l'accuratezza della traduzione, ma teni presente che le traduzioni automatiche non sono perfette e non intendono sostuire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione,fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Bilancia di controllo	Bilancia a piattaforma
Modello	SBS-PW-60/5N	SBS-PF-60/10	SBS-PF-30/5	SBS-PF-150/20N	SBS-PF-60/2
Batteria/alimentatore	Batteria 6V, 1300mAhAlimentazione: 8 V, 500 mA
Maximum load [kg]	60	60	30	150	60
Carico minimo [kg]	15	30	15	60	6
Laurea [g]	5	10	5	20	2
Dimensioni della piattaformadipesatura [mm]	290x340x92	300x400x104			400 x500 x125
Peso [kg]	5,6	7,1			12,4

Descrizione del parametro	Valore del parametro
Nome del prodotto	Bilancia a piattaforma
Modello	SBS-PF-300/10	SBS-PF-150/5	SBS-PF-60/2S	SBS-PF-30/1S
Batteria/alimentatore	Batteria 6V, 1300mAhAlimentazione: 8 V, 500 mA
Maximum load [kg]	300	150	60	30
Carico minimo [kg]	30	15	6	3
Laurea [g]	10	5	2	1

Dimensioni della piattaformà di pesatura [mm]	400 x 500 x 122 300x400		300x400x117
Peso [kg]	12,4	8,8	8,9

1. Descrizione generale

Questo manuale ha lo scopo di assistervi per un uso sicuro e fidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la Tecnologia e i componenti più recenti e mantenendo i più alti standardi qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duratto e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendoiconto del progresso technologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei symboli

Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.

Prima dell'uso bisogna prendere visione del manuale.

Prodotto riciclabile.

ATTENZIONE! o ATTENZIONE! o RICORDA! descrivre una data situazione

(segnale generico di pericolo)

Dautilizzare esclusivamente all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avventenze e le istruzioni di sicurezza. Il mancato rispetto delle avventenze e delle istruzioni cui causare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avventenze e nella descrizione delle istruzioni si riferisce a

Bilancia di controllo

Bilancia a piattaforma

2.1. Sicurezza elettrica

Si applica al caricabateria:

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spine in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il corpo è collegato a terra e tocca il disposativo quando è esesto a pioggia diretta, pavimentazione bagnata o nelle lavora in un ambiente umido. La penetrazione dell'acqua nel disposativo aumento il rischio di danneggiamento o di folgorazione.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzato mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
e) Se è inevitabile utilizzato il disposativo in un ambiente umido, è necessario applicare l'interrottore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) É vietato utilizzato il dispositivo se il cavo di alimentazione è danneggiato o alla sua segnì visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
g) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.

2.2. Sicurezza sul posto di lavoro

a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Occorre prevedere gli eventi, prestare attenzione alle proprie azioni e usare il buon senso durante l'utilizzo del disposativo.

b) In caso di dubbi relativi al corretto funzionamento del dispositivo o constatazione di un danno, occorre contattare l'assistenza tecnica del produttore.
c) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
d) In caso di accensione di fuoco o incendio, per estinguere il disposativo sostotensione, occorre utilizzato estintori a polvere o ad anidride carbonica (CO2).
e) Conservare il manuale d'istruzioni per il futuro utilizzato. Se il disposativo devesse essere affidato ai terzi, insieme adesso va consecnato loroanche il manuale d'istruzioni.
f) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori alla portata dei bambini.

Ricordati! Proteggere i bambini e gli estranei nelle il dispositivo è in funzione.

2.3. Sicurezza personale

a) É vietato utilizzato il dispositivo quando si è stanchi, malati, sotto l'effetto di alcool, droga o medicinali che riducono in modo significativo le capacité relative alla gestione del dispositivo.
b) Il dispositorio non è destinato all'uso da parte di persona (compresi i bambini) con funzioni mentali, sensoriali o intellettive ridotte o persona prive di esperienza e/o conoscenza a meno che non siano supervisionate o siano state istruite da una persona responsable della loro sicurezza su come operare il dispositorio.
c) Il disposativo non è un giocattolo. I bambini vanno sorvegliati affinché non giochino con il disposativo.

2.4. Utilizzo sicuro del dispositorio

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzato strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro miglior e più sicuro per il quale è stato progettato.
b) Non utilizzato il disposativo se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interrottore, non è sicuro, non può funzionare e delve essere riparato.
c) Conservare gli appearecchi inattivi fuori alla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone nellaesperienza.
d) Conservare il dispositivo fuori alla portata dei bambini.

e) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzato esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.
f) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le copertura installate in fabbrica o allentare le viti.
g) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
h) Non sovraccaricare la bilancia. Questo cui danneggiare gli estensimetri.
i) Prima di effettuare una misurazione, assicurarsi che il disposativo sia posizionato su una superficie stabile e non sua esposto a vibrazioni o cambiamenti improvvisi di temperatura che potrebbero influenzare negativamente i risultati della misurazione.
j) Non lasciare alcun peso sulla bilancia per lungo tempo. Questo riduce la precisione della bilancia e accorra la vita dei sensori.
k) Non usare la bilancia durante il temporale o la pioggia.
I) Le temperature estreme dovrebbero essere evitate. La bilancia non deve essere posizionata direttamente al sole o vicino a sistemi di condizionamento dell'aria.
m) La bilancia non deve essere usata in prossimità di apparecchi con un alto consumo elettrico come saldatrici o grandi motori elettrici.
n) Non lasciare la batteria nella bilancia se non viene utilizzata per lungo tempo.
o) Evitare l'alta umidità che potrebbe causare condensa e il contatto diretto con l'acqua.
p) Non posizionare la bilancia vicino a finestre o porte aperte, sistemi di condizionamento dell'aria o ventilatori, che possono causare risultati di misurazione instabili a causa di una cattiva circolazione dell'aria.
q) La bilancia deve essere mantenuta pulita. Non mettere oggetti sulla bilancia quando non è in uso.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lezione durante l'utilizzo dell'apparecchiatura. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Il disposativo è progettato per misurare il peso degli elementi posti sul piatto. Non superare il carico massimo della bilancia - potrebbe danneggiarsi!

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

3.1. Panorama del Prodotto

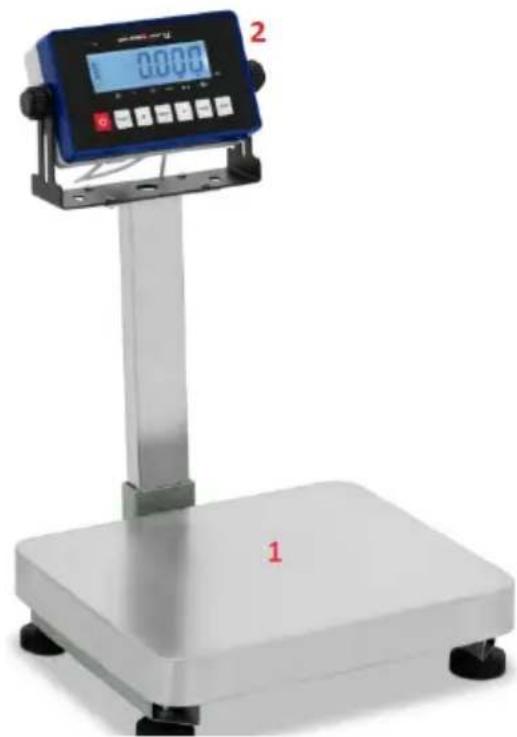

SBS-PW-60/5N:

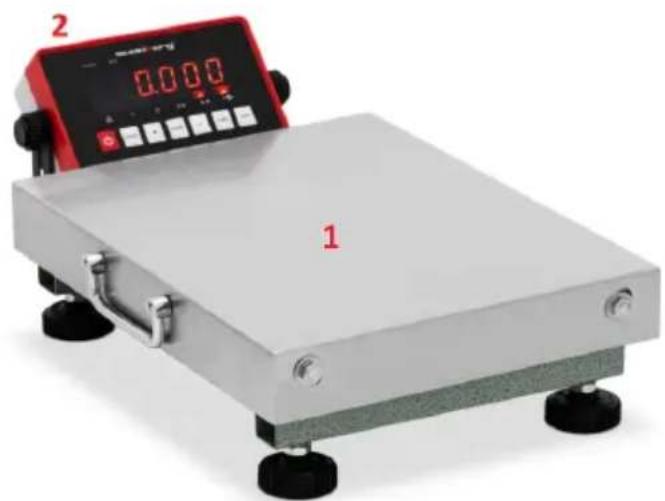

SBS-PF-60/10 | SBS-PF-30/5 | SBS-PF-150/20N:

1 - Piattaforma di pesatura.
2 - Pannello di controllo con display:

STAMPA - pulsante non assegnato/non applicabile.

• pulsante utilizzato durante il processo di calibrazione

MODE - Premendo quello pulsante per 5 secondi in modalità di pesatura, la bilancia entrera nella modalità di impostazione dell'utente; premendolo per meno di 5 secondi la bilancia entra in modalità conteggio.

• • pulsante per il cumulo del peso in modalità pesatura/campionamento in modalità conteggio.

TARA - La funzione tara è il peso del pacco stesso. É la differenza tra il peso totale della merce con imballo e il peso della merce perché imballo. La tara viene utilizzata per rimuovere il peso di un articolò che non deve essere incluso nella misurazione del peso complessivo.

ZERO (utilizzatoanche come TARA;indicatore del display) La funzione zero deveseessereutilizzata solo quando non c'ene niente sul piatto e il display non alla "0". La bilancia potrebbe non leggere "0" a causa di polvere, sporcizia o umidità sul piatto di pesatura o quando un oggetto pesantecade sulla bilancia. La funzione di azzeramento corregge essenzialmente ilvero zero sulla bilancia e la informa che non c'ene niente sul piatto.

AC/Charging - indicatore dell'alimentazione collegata (battery in carica).

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40^ e l'umidità relativà non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una Buona circolazione dell'aria. Bisogna Maintainere una distanza minima di 10 cm da aglipane dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzato sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori alla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve essere collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

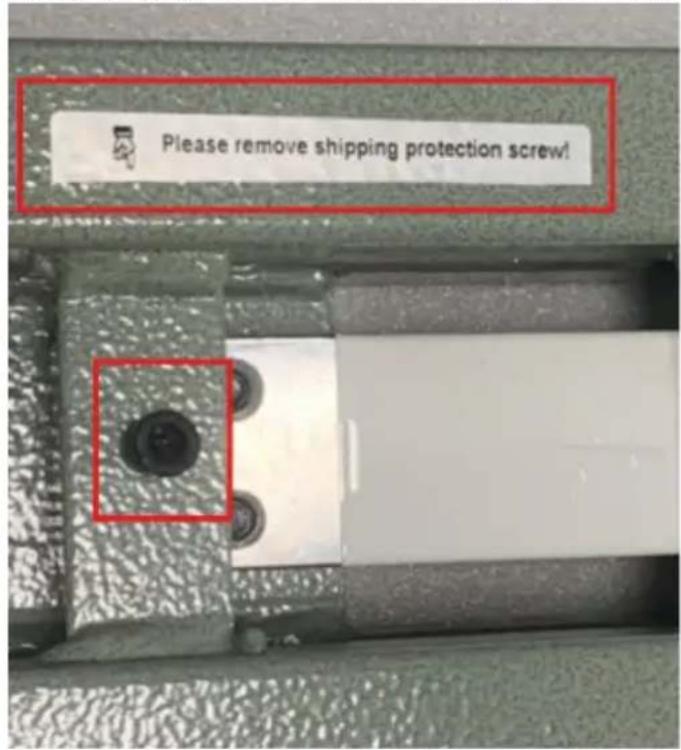

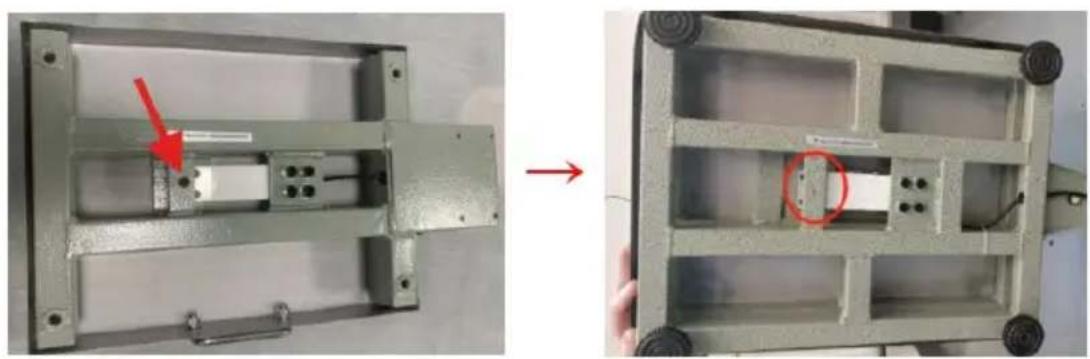

Promemoria importante: Assicurarsi di rimuovere il bullone situato alla base del dispositivo prima dell'uso. Questo bullone è destinato esclusivamente a proteggere la cella di carico durante il trasporto e non è inteso per l'uso operativo.

3.3. Lavoro con l'apparecchio

3.3.1. Funzione di cumulo

Quando il valore visualizzato in modalità di pesatura è positivo e stabile, premere il tasto [^] per cumulare il peso corrente e visualizzato il peso cumulato - l'indicatore di cumulo sare acceso. Quando questo pulsante viene premuto di nuovo, si tornerà alla modalità di pesatura e l'indicatore di accumulo si spegnerà. Un'altra operazione di accumulo deve essere eseguita dopo che la bilancia è stata azzerata. Quando viene visualizzato il peso cumulato, premere il tasto [MODE] per cancellare il peso cumulato alla memoria e premere il tasto [^] per tornare alla modalità di pesatura. Se è necessario controllare il peso accumulator, azzerare il carico della piattaforma e quando premere [^*] per visualizzato il peso accumulator.

3.3.2. Funzione di conteggio

In modalità di pesatura, premere [MODE] per accedere alla modalità di conteggio. Il display visualizzera "count. Quando si preme [ ] , verrà visualizzato "C00000". Quindi premere [TARE] per spostare la cifra che verrà incrementata di uno agli volta dopo aver premuto il tasto [ZERO]. La bilancia entrera in modalità conteggio dopo aver immesso il numero del campione e aver premuto [ ] . Il display migliorera "0" e la spia di conteggio si accenderà. Premere il tasto [MODE] per tornare alla modalità di pesatura. Dopoe essere entrati nella modalità di conteggio, verrà visualizzato "count". Premere [ ] due volte per accedere direttamente alla modalità di conteggio e l'indicatore verrà visualizzato in base all'ultimo risultato di campionamento. (In questo processo, se appeare ERR4, significa che il campionamento non è riuscito.)

3.3.3. Impostazione dell'allarme

a) Impostazione del valore limite superiore (visualizzazione alternata del segno del limite superiore e del valore limite superiore tramite lampeggio) 0.000 - HH-

• Premere il tasto [TARE] per inserire il numero immesso - augmentare il valore con il tasto [ZERO] e premere il tasto [^*] per inserire l'impostazione del valore limite inferiore.
• Se non è necessario modificare il valore del limite superiore, premere il tasto [^*] per accederere all'impostazione del limite inferiore.
• Premere il pulsante [^*] per uscire direttamente dall'impostazione.
  Se il valore del limite superiore è impostato su un valore inferiore al valore del limite inferiore, cancellare il valore del limite inferiore.

b) Impostazione del valore limite inferiore (visualizzazione alternata del segno del valore limite inferiore e del valore limite inferiore tramite lampeggio) 0.00 - L-

• Premere il tasto [TARE] per inserire il numero inserto - aumento il valore con il tasto [ZERO] e premere il tasto [^*] per confermare l'impostazione dell'allarme.
• Se non è necessario modificare il valore del limite inferiore, premere il tasting [*] nelle valori lampeggiano alternativamente.
• Premere il pulsante [^*] per uscire direttamente delle impostazioni.
• Se il valore del limite inferiore non è impostato su zero ed è maggiore del valore del limite superiore, verrà visualizzato l'errore [-erro-].

c) Impostazione della modalità sveglia.

Il display在哪 - No- significa nessun allarme;

Il display visualizza - IN- indica l'allarme nel range impostato;

Il display - OUT- indica un allarme al di fuori del range impostato.

• Premere il tasto [TARE] per alternare le tre modalità di allarme e premere il tasto [^*] per completare l'impostazione.
• Se non è necessario modificare la modalità sveglia, premere il tasto [^*] per completare l'impostazione.

Attenzione:

IN- il segnale acustico risuona nell'intervallo impostato;

OUT: il segnale acustico sta squillando al di fuori del range impostato.

In modalità di pesatura, premere [#] per 5 secondi e la bilancia entrera nella modalità di impostazione utente (modalità P). Ci sono 18 modalità da P1 a P18 - premere [^*] per selezionare la modalità e premere [TARE] per selezionare il parametro.

1. Cambio P1 x kg Lb

X = 1 : visualizzazione kg

X = 2 : impostazione Lb (il display non indica)

1. P2 x spegnimento automatico

X = 1 : manzanzi di questa funzione

X = 2 : L'alimentazione si spegne dopo 10 minuti

X = 3 :20 minuti

X = 4 :30 minuti

1. P3 x impostazione della velocità di banda

X = 1: 9600

X = 2:4800

X = 3:2400

X = 4:1200

1. Uscita peso netto/lordo P4 x RS232 opzionale

X = 1 : Uscita peso netto

X = 2 :Peso lordo in uscita

X = 3 : Uscita peso tara

1. Opzione modalità uscita P5 x RS232

X = 1 : Nessuna trasmissione (arresto RS232)

X = 2 :Trasmissione continua

X = 3 :Trasmissione continua quando stabile

X = 4 : Modalità dato (Z: zero, T: tara, R: invio dati di pesatura una volta)

X = 5 : Uscita display remot

X = 6 : invia una volta cuando RS232 è stabile

6.P6 x Impostazione della retroilluminazione (LCD) Impostazione della funzione di risparmio energetico (LED)

X = 1 : Nessuna retroilluminazione (LCD) Nessuna funzione di risparmio energetico (LED)

X = 2 : Retroilluminazione automatica (LCD) Risparmio energetico da 3 secondi a zero (LED)

X = 3 : retroilluminazione continua (LCD) con risparmio energetico 1 minuto durante la pesatura (LED)

1. Raggio di tracciamento P7 x Zero

X = 1:0,5e

X = 2:1.0e

X = 3:1,5e

X=4:2.0e

X=5:2,5e

X=6:3.0e

X=7:5.0e

X = 8 : Proibito

X = 9 : Inseguimento zero automatico

1. Raggio di tracciamento P8 x Zero

X = 1:2% FS

X = 2:4% FS

X = 3: 10% RISP

X = 4:20% RIF

X = 5: 100% FS

1. P9 x Intervallo zero all'avvio

X = 1:2% FS

X = 2:4% FS

X = 3: 10% RISP

X = 4:20% RIF

X = 5: 100% FS

X = 6 : proibito

1. P10 x Intensità del filtraggio digitale

X = 1 :alto

X = 2 : media

X = 3 : basso

X = 4 :molto lento

1. P11 X Tempo di stabilizzazione

X = 1 :alto

X = 2 : media

X = 3 : basso

1. P12 X Intervallo di stabilità

X = 1 : basso

X = 2 : media

X = 3 :alto

1. P13 X Forza della funzione scala animale

X = 1 : basso

X = 2 :media

X = 3 :alto

1. P14 X Funzione bilancia per animali ON/OFF

X = 0: OFF

X = 1 : ON (vai alla funzione bilancia animale premendo brevamente il tasting **)

1. P15 X Stampa il formato di trasmissione - non applicabile

X = 1 : Peso predefinito: 1,234kg

X = 2:1,234

X = 3: = 432.100

X = 4 : Tara, Peso Lordo, Peso Netto inviati contemporaneamente

1. P16 X Accende/spegne la spia di allarme

X = 1: OFF

X = 2 : ACCESO

1. P17 X Creep on/off

X = 1: OFF

X = 2 : ACCESO

1. P18 X Compensazione erre: 0 significa off,alto significa x.

3.3.4. Calibrazione

Accendere la bilancia, premere il tasto [#] durante l'inizializzazione e la bilancia entrera in modalità di calibrazione. Procedure di calibrazione di seguito:

FARE UN PASSO	AZIONE	DISPLAY	NOTE
1	Premere [TARA] per selezionare la bilancia	[dX]	Selezionare la Scala (1/2/5/10/20/50), premere [#] per confermare Esempio: 20
2	Premere [TARA] per selezionare il PUNTO DECIMALE	[PX]	Selezionare la cifra decimal: 0 ~ 3, premere [#] per confermare Esempio: 3
3	Impostare l'intera gamma della Scala	[PIENO]	Premere [TARA] per modificare il valore della cifra; premere [ZERO] per selezionare una cifra; Premere [#] per confermare l'intervallo impostato
4	Calibrazione punto zero: Premere [#] quando la bilancia è stabilizzata	[nessun caricamento]	Assicurarsi che non ci sia carico sulla bilancia
5	Calibrazione fondo Scala: premere [#] quando il valore insertito è uguale al peso caricato e il peso è stabilizzato	[ADLOAD]	Quando si insertisce il peso caricato, premere [TARE] per selezionare il valore della cifra. Premere [ZERO] per selezionare una cifra. Quando il valore immesso è uguale al peso del carico, premere [#] quando il peso si è stabilizzato
6		[FINE]	Fine della calibrazione

3.4. Pulizia e manutenzione

a) Staccare la spina prima di agli pulizia e quando l'apparecchio non è in uso!
b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e alla luce solare diretta.
d) Etietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
e) Assicurarsi che l'accua non penetri dalle aperture dell'alloggiamento.
f) Pulire le aperture di ventilazione con una spazzola e aria compressa.
g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sa in buone condizioni di funzionamento e che non si siano verificati danni.
h) Non lasciare la batteria nel dispositorio quando non viene utilizzato per un lungo periodo.
i) Per pulire bisogna usare un panno morbido e umido.

j) Non utilizzato oggetti appuntiti e/o metallici (es. spazzole metalliche o spatole metalliche) in quanto potrebbero danneggiare la superficie del materiale di cui è composto il dispositivo.
k) Non pulire il prodotto con sostanje acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

ISTRUZIONI PER LA RIMOZIONE SICURA DELLA BATTERIA:

I dispositiivi sono dotati di batterie da 6V 1300 mAh.

La batteria usata deve essere rimossa dal dispositivo seguendo la stessa procedura della sua INSTALLazione.

Consegnare le batterie usate alla cellula responsable delle smaltimento di questi materiali.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, quello prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidavit a un centro di raccolta di apparecchiature elettriche ed elettroniche. Lo segnala il symbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositorio sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riproponendo o utilizzato in altri modo l'attrezzatura usurata, si contribuisce alla tutela del nostro ambiente naturale.

Per informazioni sull'impiano adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.

1. Rango de seguito P7 x cero

X = 1:0.5e
X = 2: 1.0e
X = 3:1.5e
X = 4:2.0e
X = 5:2.5e
X = 6:3.0e
X=7:5.0e
X = 8 :Prohibido
X = 9 : Seguimiento cero automatico

1. Rango de seguito P8 x cero
