Tipo di prodotto	Condizionatore split a parete con pompa di calore
Modello	ALASTOR 24 (24.000 BTU)
Marca	Irradio BelAir
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza frigorifera	7,10 kW
Potenza termica	7,42 kW
Consumo nominale (unità esterna)	15,9 A
Consumo nominale (unità interna)	0,14 A
Refrigerante	R32, 900 g
Livello sonoro unità esterna	59-64 dB(A)
Livello sonoro unità interna	43 dB(A)
Peso unità esterna	34 kg
Peso unità interna	14 kg
Portata d'aria (interna)	880-1310 m³/h
Grado di protezione unità esterna	IPX4
Grado di protezione unità interna	IPX0
Modalità di funzionamento	Auto, Freddo, Deumidificazione, Riscaldamento, Ventilazione
Funzioni speciali	Turbo, Silenzioso (Quiet), ECO, Spegnimento (Sleep), Pulizia automatica, Salute (Health, opzionale), Oscillazione, Timer, Sicurezza bambini
Telecomando	Sì, con display LCD retroilluminato
Filtro aria	Lavabile con acqua e detergente neutro
Garanzia	2 anni

Domande frequenti - ALASTOR 24 Irradio BelAir

Che tipo di gas refrigerante utilizza il condizionatore ALASTOR 24?

Il condizionatore utilizza il gas refrigerante R32 (900 g), un fluido naturale non infiammabile ma rispettoso dell'ambiente. Attenzione: è infiammabile, seguire le istruzioni di sicurezza.

Come pulire il filtro dell'aria?

Spegnere l'apparecchio e scollegarlo. Aprire il pannello, rimuovere il filtro, quindi pulirlo con un aspirapolvere o lavarlo con acqua tiepida e un detergente neutro (max 40°C). Lasciare asciugare completamente prima di rimetterlo a posto.

Il condizionatore non si avvia, cosa fare?

Verificare l'alimentazione elettrica (presa, interruttore), le pile del telecomando e l'attivazione del timer. Attendere 3 minuti dopo un arresto prima di riavviare a causa della protezione del compressore.

Perché l'aria soffiata non è calda in modalità riscaldamento?

In modalità riscaldamento, l'unità interna preriscalda per 2-5 minuti prima di soffiare aria calda. Questo evita l'aria fredda. L'apparecchio può anche sbrinarsi automaticamente, interrompendo temporaneamente il riscaldamento.

Come utilizzare la funzione Turbo?

Premere il pulsante TURBO del telecomando per attivare un funzionamento alla massima potenza (velocità elevata) per raggiungere rapidamente la temperatura desiderata.

Il condizionatore emette un rumore di acqua che scorre, è normale?

Sì, questo rumore è normale. Corrisponde alla circolazione del refrigerante all'interno del circuito. Possono verificarsi anche scricchiolii durante la dilatazione termica dei materiali.

Qual è la distanza minima di installazione dell'unità interna?

L'unità interna deve essere installata ad almeno 15 cm dalla parete laterale, 25 cm dal soffitto, 230 cm dal pavimento e 15 cm dalla parete posteriore. Queste distanze garantiscono una buona circolazione dell'aria.

Come attivare la sicurezza bambini sul telecomando?

Premere simultaneamente i pulsanti QUIET e TIMER per bloccare tutte le funzioni. Ripetere la stessa combinazione per sbloccare.

Quali sono le condizioni di temperatura per la modalità riscaldamento?

La modalità riscaldamento funziona quando la temperatura esterna è compresa tra -5°C e 24°C e la temperatura ambiente tra 20°C e 27°C. Al di fuori di questi intervalli, la protezione dell'apparecchio potrebbe attivarsi.

Come impostare l'ora sul telecomando?

Utilizzare i pulsanti TIMER e i tasti Δ/∇ per impostare l'ora. Premere TIMER per confermare. Consultare il manuale per i passaggi dettagliati.

MANUALE UTENTE ALASTOR 24 Irradio BelAir

Condizionatore con pompa di calore

Prima di utilizzare il prodotto, leggere attentamente il manuale d'uso

Manuale di installazione e utilizzo del condizionatore

Il presente manuale contiene informazioni riguardanti il condizionatore split con montaggio a parete

Grazie per aver scelto il nostro condizionatore!

Prima di utilizzare il prodotto, leggere attentamente il presente manuale e conservarlo per eventuali consultazioni future.

Per l'installazione del prodotto, richiedere l'intervento di tecnici professionisti.

NOTA:

1. Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni su come utilizzare l'apparecchio. I bambini non devono giocare con questo apparecchio.
2. I cavi di alimentazione danneggiati possono essere sostituiti esclusivamente dal produttore, dal centro di assistenza autorizzato dal produttore o da personale similmente qualificato, al fine di prevenire eventuali danni.
3. L'apparecchio deve essere installato in conformità alle normative nazionali in materia di cablaggio.
4. Per il fissaggio dell'apparecchio al suo supporto si rimanda alle informazioni dettagliate sull'installazione.

- Rischio di incendio: materiali infiammabili - All'interno del circuito frigorifero dell'apparecchio è contenuto un gas naturale refrigerante con un elevato livello di compatibilità ambientale, che tuttavia è infiammabile. Durante il trasporto e l'installazione dell'apparecchio, assicurarsi che nessuno dei componenti del circuito frigorifero venga danneggiato.

- Qualora il circuito refrigerante risulti danneggiato, evitare fiamme libere e sorgenti di innesco e ventilare abbondantemente l'ambiente nel quale è collocato l'apparecchio

Non utilizzare mai cavi di alimentazione, spine e prese di corrente danneggiate o non specificate.Tale utilizzo potrebbe provocare incidenti come scosse elettriche, cortocircuiti, ecc.		Non utilizzare mai la stessa presa di corrente per altri apparecchi elettrici e non utilizzare cavi di alimentazione troppo lunchi.Tale utilizzo potrebbe provocare incendi, scosse elettriche, cortocircuiti, ecc.	Non utilizzare mai fusibili di amperaggio non corretto o altri fusibili metallici.Tale utilizzo potrebbe provocare malfunzionamenti o incendi.
Il condizionatore deve essere collegato correttamente a terra e il filo di messa a terra non deve essere collegato alle tubazioni dell'acqua o del gas o all'illuminazione.Ciò potrebbe provocare incidenti.		Non collocare mai il condizionatore in luoghi in cui potrebbero verificarsi perdite di gas combustibile o in ambienti ricchi di gas infiammabili. esposivi e corrosivi.conTale utilizzo potrebbe provocare incidenti come incendi o esplosioni.	Non applicare mai spray chimici o vernici in prossimità del condizionatore.Tali applicazioni potrebbero provocare incidenti come esplosioni o incendi.
Non lavare mai il condizionatore con acqua o altri liquidi, che potrebbero penetrare nel pannello.La presenza di acqua potrebbe danneggiare i componenti elettrici interni.		Quando la ventola è in funzione, non toccare l'uscita dell'aria dell'unità interna e dell'unità esterna e non introdurre le mani o altri oggetti nelle griglie.theCiò potrebbe provocare lesioni personali o danneggiare il condizionatore.	Non direzionare il flusso del condizionatore verso dispositivi di riscaldamento.Ciò potrebbe provocare combustione incompleta e avvelenamento da gas.
	Non eseguire interventi di manutenzione o riparazione del condizionatore.Ciò potrebbe provocare scosse elettriche e incendi. Contattare il nostro centro assistenza autorizzato per richiedere un intervento di riparazione da parte di personale professionale.
	Installare l'unità in un luogo in grado di sostenerne il peso. Se la staffa di montaggio dell'unità esterna è danneggiata, non poggiarvi sopra il condizionatore.L'unità esterna potrebbe cadere o rovesciarsi, causando lesioni personali o danni all'apparecchiatura.
	Non salire sull'unità esterna e non poggiarvi oggetti.Persone o oggetti potrebbero cadere e causare lesioni personali o danni all'apparecchiatura.
	Non inserire o disinserire la spina di alimentazione e non azionare il telecomando con le mani bagnate.Ciò potrebbe danneggiare le apparecchiature o provocare scosse elettriche.
	Se si riscontrano condizioni anomale, come odore di bruciato, arrestare immediatamente il condizionatore e staccare l'alimentazione.La mancata adozione di misure tempestive potrebbe danneggiare il condizionatore e provocare scosse elettriche o incendi. Rivolgersi al rivenditore o al centro assistenza.
	Assicurarsi che la spina di alimentazione sia completamente inserita nella presa.Una spina non completamente inserita potrebbe surriscaldarsi, con il rischio di incendi.
	Rimuovere periodicamente la polvere sulla spina di alimentazioneLa presenza di polvere e umidità sulla spina di alimentazione può essere causa di isolamento insufficiente, con il rischio di incendi.
Non bloccare l'ingresso e l'uscita dell'aria dell'unità interna e dell'unità esterna.Ciò potrebbe compromettere il funzionamento del condizionatore e provocare l'arresto dell'apparecchiatura.		Scollegare l'alimentazione se si prevede di non utilizzare il condizionatore per un lungo periodo o per eseguire le operazioni di pulizia.La mancata osservanza di questa precauzione potrebbe causare lesioni personali o danni al condizionatore.	Non direzionare il flusso di aria fredda direttamente sul corpo e non abbassare eccessivamente la temperatura ambiente.Ciò potrebbe avere effetti nocivi per la salute.
	Non utilizzare il condizionatore per raffreddare apparecchiature di precisione, animali, piante, alimenti o opere d'arte.Tale utilizzo potrebbe avere effetti nocivi.
	Non direzionare direttamente su bambini, animali e pianteTale utilizzo potrebbe avere effetti nocivi.
	Non collocare sotto l'unità interna e l'unità esterna oggetti che devono essere protetti dall'umidità.L'umidità dell'aria può produrre condensa sotto forma di gocce d'acqua, danneggiando gli oggetti che devono essere tenuti al riparo dall'umidità.
	Non toccare le parti in alluminio dell'unità interna o dell'unità esterna del condizionatore.I bordi affilati delle lamiere di alluminio potrebbero causare lesioni personali.
	I tubi flessibili di scarico devono garantire un buon drenaggioL'utilizzo di tubi inadeguati può provocare infiltrazioni di acqua nella stanza e danni agli oggetti presenti.
	Aerare frequentemente la stanzaUn'aerazione inadeguata può provocare carenza di ossigeno e mal di testa. Se il condizionatore viene utilizzato contemporaneamente ad apparecchi a gas, assicurarsi di mantenere una buona aerazione.
	Durante la refrigerazione e il condizionamento dell'aria, ridurre il calore nella stanza tenendo lontane la luce del sole e le correnti di aria calda.La mancata osservanza di questa precauzione potrebbe compromettere l'effetto refrigerante.
	Quando si utilizza il condizionatore dopo il cambio di stagione, ricordarsi di rimuovere la protezione.La mancata rimozione della protezione prima della messa in funzione potrebbe provocare una scarsa dissipazione del calore, con il conseguente arresto e il possibile danneggiamento del compressore.

Condizioni di temperatura				Caratteristiche della funzione di riscaldamento (per apparecchiature di raffreddamento e riscaldamento)
Nel seguente intervallo di temperatura, entra in funzione il dispositivo di protezione e il condizionatore si arresta. Di conseguenza, per garantire il normale funzionamento del condizionatore, è necessario evitare le seguenti condizioni di temperatura.				Pre-riscaldamento:Dopo l'avvio del riscaldamento, l'unità interna viene preriscaldata per 2-5 minuti. Al termine del processo di preriscaldamento, il condizionatore emetterà aria calda. Quando la temperatura ambiente è bassa, viene attivato il riscaldamento elettrico (per le apparecchiature di raffreddamento e riscaldamento con riscaldatore ausiliario)Sbrinamento:Durante il riscaldamento, se l'unità esterna si congela, il condizionatore esegue lo sbrinamento automatico per migliorare l'effetto di riscaldamento. Durante lo sbrinamento, le ventole dell'unità interna ed esterna si arrestano. Al termine dello sbrinamento, viene ripristinato il processo di riscaldamento.
*Riscaldamento	Temperatura esterna 5 -24 °C	Refrigerazione	Temperatura esterna 21-43°C
	Temperatura ambiente 20-27 °C Tempera	Ambiente	21-32 °C
Quando l'alimentazione non viene disinserita e la macchina viene avviata immediatamente dopo l'arresto oppure la modalità viene modificata durante il funzionamento, entra in funzione il dispositivo di protezione dell'unità. Il compressore del condizionatore deve attendere 3 minuti per entrare in funzione.

	Ispezione prima del funzionamento
Condizionatore appena installato	1. Verificare che l'installazione sia stata eseguita in modo adeguato; 2. Verificare che le batterie siano inserite nel telecomando; 3. Verificare che l'alimentazione elettrica sia collegata.

Nomi e funzioni di ciascuna parte

Poiché ci sono molte modalità, caratteristiche e aspetto possono variare, presentiamo solo quanto segue Because there are many models, features and appearance will vary, we only introduce the following

Unità interna

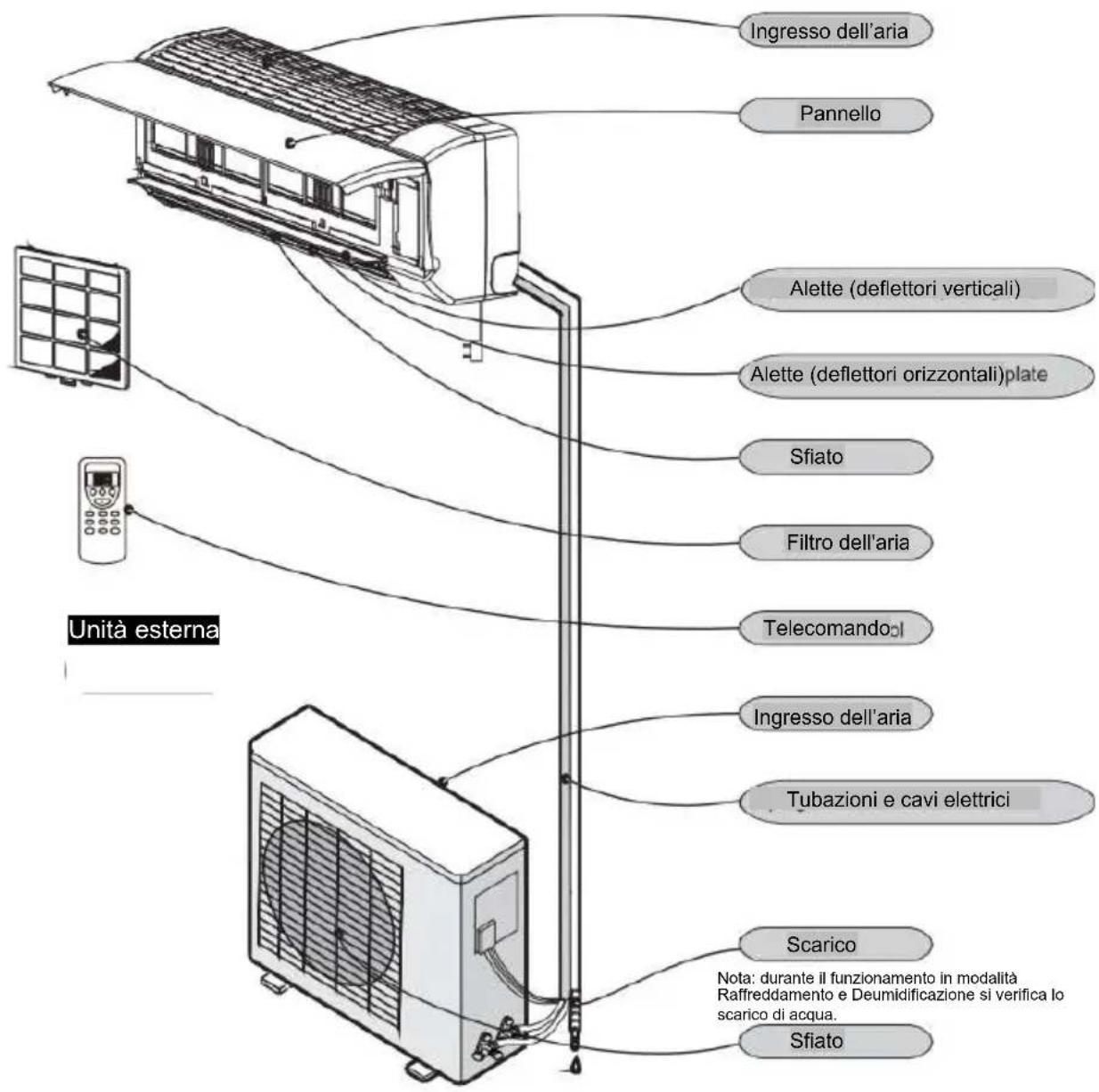

Ingresso dell'aria Pannello Alette (deflettori verticali) Alette (deflettori orizzontali)plate Sfiato Filtro dell'aria Telecomandooi Ingresso dell'aria Tubazioni e cavi elettrici Scarico Nota: durante il funzionamento in modalità Raffreddamento e Deumidificazione si verifica lo scarico di acqua. Sfiato Unità esterna

L'immagine mostra la configurazione dell'apparecchio, non il prodotto.

Icone del display

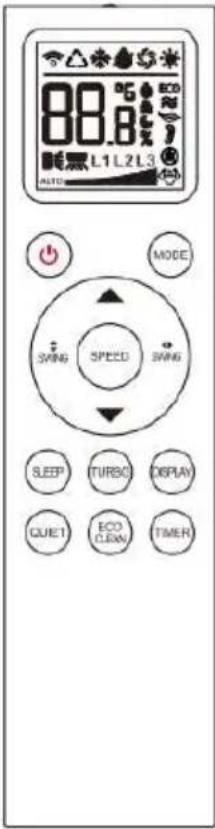

Indicatore di accensione: ⏻ 😊

Funzione Timer:

Funzione Sleep:

Modalità Raffreddamento: ✿ ✿ ✿

Modalità Riscaldamento:

Modalità Deumidificazione:

Modalità Ventola: ≡ ✿ ✿

Modalità Auto:

Velocità del ventilatore bassa:

Velocità del ventilatore media:

Velocità del ventilatore alta:

Funzione Turbo:

Indicatore temperatura: 88

Riscaldamento elettrico: 🍻 🌿 ≈

La figura precedente presenta tutti gli indicatori a fini esplicativi, ma di fatto sono indicate solo le parti rilevanti. Gli indicatori possono variare, ma ciò non influisce sul funzionamento.

Nota: I parametri del prodotto possono essere verificati sulla targhetta.

• Al primo utilizzo, inserire le batterie assicurandosi che la polarità (+ e -) sia corretta.
• Assicurarsi che il telecomando sia puntato verso il ricevitore del segnale e che non vi siano ostacoli. Non far cadere il telecomando e non lanciarlo in modo incauto. Evitare il contatto con qualsiasi liquido. Non collocare il telecomando vicino a oggetti molto caldi e in luoghi esposti alla luce diretta del sole o a forti sorgenti luminose.
• Se il telecomando non funziona, rimuovere le batterie e reinserirle dopo 30 secondi. Se il telecomando continua a non funzionare, sostituire le batterie. Smaltire le batterie inutilizzabili secondo le normative nazionali vigenti.
• Non mischiare batterie nuove e usate o batterie di tipo diverso.
• Se si prevede di non utilizzare il telecomando per un lungo periodo, togliere le batterie per evitare che eventuali fuoriuscite di liquido possano danneggiarlo.
• Questo telecomando è di tipo generale e comprende l'intera serie di tasti funzione. La funzione specifica dipende dalla funzione del condizionatore.

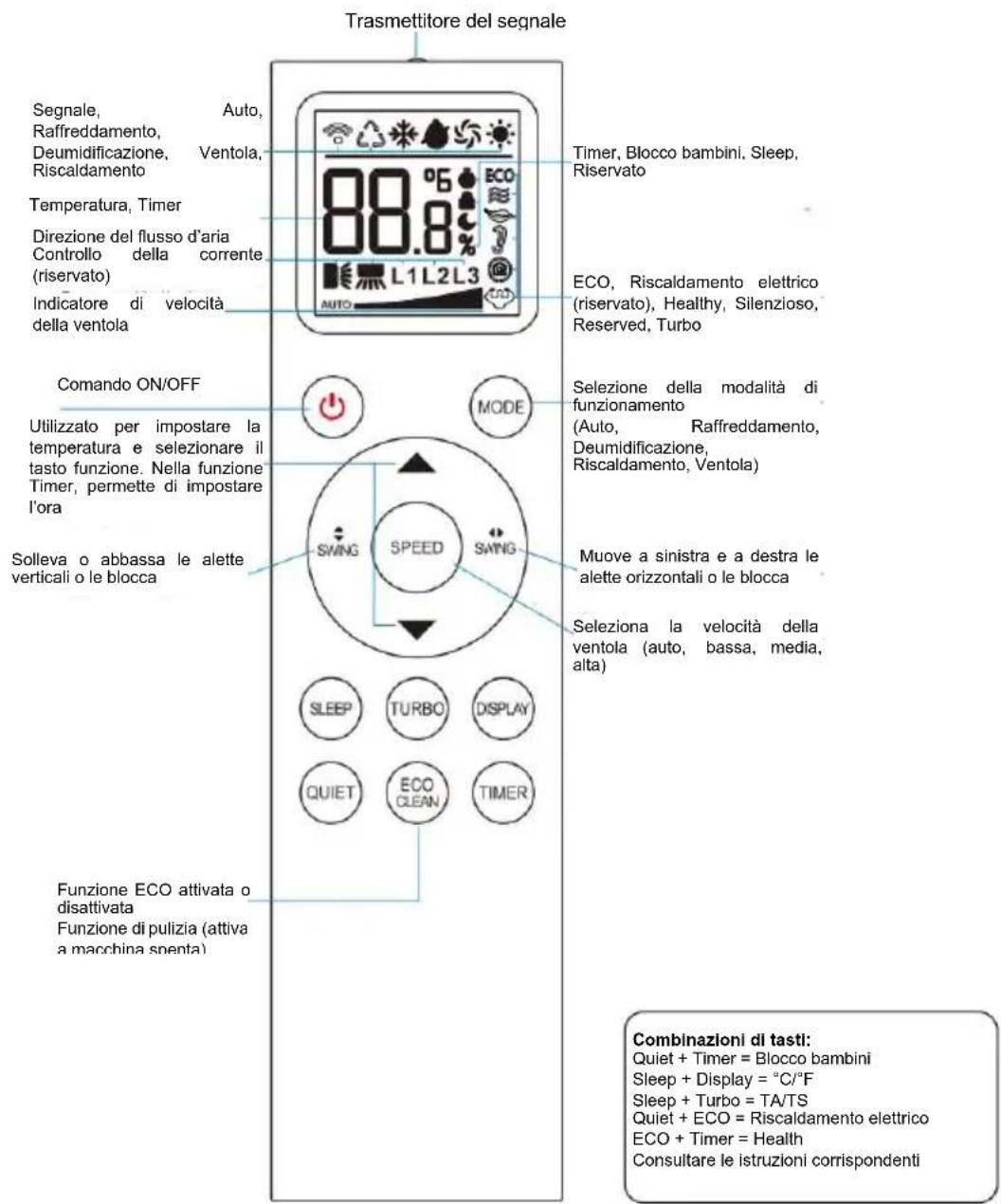

Trasmettitore del segnale Segnale, Auto, Raffreddamento, Deumidificazione, Ventola, Riscaldamento Temperatura, Timer Direzione del flusso d'aria Controllo della corrente (riservato) Indicatore di velocità della ventola Comando ON/OFF Utilizzato per impostare la temperatura e selezionare il tasto funzione. Nella funzione Timer, permette di impostare l'ora Solleva o abbassa le alette verticali o le blocca Funzione ECO attivata o disattivata Funzione di pulizia (attiva a macchina spenta) SPEED TURBO DISPLAY QUIET ECO CLEAN TIMER TIME, Blocco bambini, Sleep, Riservato ECO, Riscaldamento elettrico (riservato), Healthy, Silenzioso, Reserved, Turbo Selezione della modalità di funzionamento (Auto, Raffreddamento, Deumidificazione, Riscaldamento, Ventola) Muove a sinistra e a destra le alette orizzontali o le blocca Selezione la velocità della ventola (auto, bassa, media, alta) Combinazioni di tasti: Quiet + Timer = Blocco bambini Sleep + Display = °C/°F Sleep + Turbo = TA/TS Quiet + ECO = Riscaldamento elettrico ECO + Timer = Health Consultare le istruzioni corrispondenti

★ L'immagine del telecomando è solo di riferimento, si prega di fare riferimento al prodotto reale.

88.8 °C L1 L2 L3 AUTO MODE SWING SPEED SWING SLEEP TURBO DISPLAY QUIET ECO CLEAN TIMER

Pulsante

*Comando ON/OFF, per l'accensione e lol spegnimento del condizionatore.

Pulsante

*Premendo ECO, si commuta ciclicamente secondo la sequenza "ECO-STOP ECO-ECO"

Pulsante Modalità

* Quando si preme questo pulsante, la modalità viene commutata secondo il AUTO--COOL--DRY--HEAT--FAN--AUTO

Pulsante (Temperatura/Timer)

* Premere una volta Λ per aumentare la temperatura di 1 °C. Premere una volta V per diminuire la temperatura di 1 °C.
* L'intervallo di impostazione della temperatura è 16-32 °C

Nota: Questo pulsante non è attivo in modalità DEUMIDIFCAZIONE/VENTOLA.

Pulsante Guide Louver

*Quando si preme questo pulsante, le alette del deflettore verticale si muovono in alto e in basso. Premere nuovamente per bloccare il deflettore.

Pulsante Swing Louver

* Quando si preme questo pulsante, le alette del deflettore orizzontale (interno) si muovono a sinistra e a destra o si bloccano.

(disponibile solo per i modelli con questa funzione)

Pulsante Velocità della ventola

* Quando si preme questo pulsante, la velocità, della ventola viene regolata come segue:

Velocità alta Velocità media

Velocità bassa

Auto

Velocità automatica

TURBO

QUIET

Pulsante Display

Quando il condizionatore è acceso, premere "DISPLAY" per accendere il display dell'unità interna e premere di nuovo per spegnere il condizionatore.

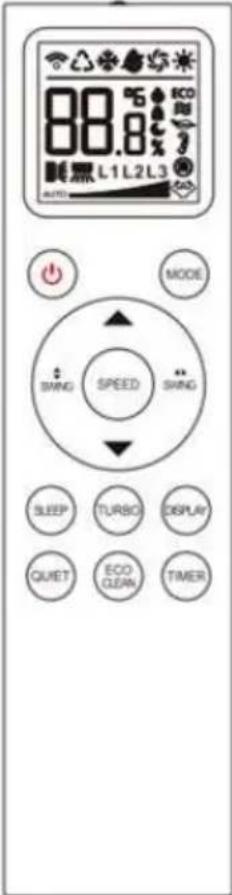

Pulsante Sleep

* In modalità Sleep, per impostazione predefinita il condizionatore entra in modalità bassa velocità. La velocità della ventola è

88.8 L1 L2 L3 AUTO MODE SWING SPEED SWING SLEEP TURBO DISPLAY QUIET ECO CLEAN TIMER

Pulsante Clean (Pulizia)

*Solo con telecomando spento, può trasmettere il segnale "auto clean" quando si preme questo pulsante per l'accensione. Sul telecomando e sull'unità interna viene visualizzato CL. Premere nuovamente CLEAN o ON/OFF per uscire dalla funzione di pulizia automatica. In modalità di pulizia automatica, il condizionatore funziona per 10-15 minuti e poi si spegne automaticamente.

Pulsante Health (disponibile solo per i modelli con questa funzione)

*Premere i tasti ECO e TIMER per attivare la funzione Health. Premere nuovamente per disattivare la funzione. *Questa funzione può essere attivata soltanto aggiungendo i relativi componenti ausiliari (come la lampada UV e il generatore di anioni). Questa funzione è opzionale e non è disponibile per impostazione predefinita.

Pulsante Timer

*Pulsante / (temp/timer): premere una volta "Δ" per aumentare la temperatura di 1 °C; premere una volta "∇" per ridurre la temperatura di 1 °C. *L'intervallo di impostazione della temperatura è 16\~32°C. PS: Il pulsante non è attivo in modalità Pulizia e Ventola. Il pulsante "TIMER" deve essere azionato con l'impostazione dell'ora. Il funzionamento specifico è soggetto alla descrizione del pulsante Timer. Premendo un tasto diverso da quello di apertura si esce dalla visualizzazione del timer, ma l'ora resta valida. Dopo aver attivato la funzione di spegnimento programmato, premere il pulsante di spegnimento per uscire dalla funzione di spegnimento programmato. Dopo aver attivato la funzione di accensione programmata, premere il pulsante di accensione per uscire dalla funzione di accensione programmata.

°C/°F

Quando il condizionatore è acceso, premere contemporaneamente i tasti SLEEP e DISPLAY per passare dalla visualizzazione in °C a quella in °F. Il valore predefinito è Celsius.

Funzione Blocco bambini

* Premere contemporaneamente i tasti QUIET e TIMER per bloccare tutte le funzioni del telecomando; premere nuovamente per sbloccare.

Funzione Riscaldamento

In modalità Riscaldamento, premere i tasti ECO e QUIET per attivare la funzione di riscaldamento elettrico. L'icona ≈ viene visualizzata sul telecomando. La funzione di riscaldamento elettrico è disattivata per impostazione predefinita. Nota: Solo i condizionatori a pompa di calore possono essere utilizzati come dispositivi di riscaldamento!

Pulizia e manutenzione

Prima di effettuare operazioni di manutenzione, è necessario disinserire l'alimentazione elettrica.

1. Rimuovere il filtro

Assicurarsi che il condizionatore sia spento.

Spingere delicatamente il pannello di qualche centimetro verso l'alto e ruotarlo verso l'esterno per aprirlo. Sollevare il filtro e tirarlo verso di sé per rimuoverlo.

2. Pulire il filtro

Tamponare delicatamente o pulire con un aspirapolvere. Se il filtro è troppo sporco, può essere lavato con una soluzione contenente una piccola quantità di detergente neutro. Dopo il lavaggio, asciugare il filtro e installarlo nella posizione originaria.

Nota: Non esporre il filtro alla luce del sole, non farlo asciugare in prossimità di stufe e non lavarlo con acqua calda a temperature superiori a 40 °C per evitare deformazioni.

3. Pulire il condizionatore

Per motivi di sicurezza, disinserire la spina di alimentazione dalla presa prima della pulizia per evitare scosse elettriche.

Non lavare il condizionatore con acqua. Pulire l'apparecchio con un panno morbido.

Non lavare la macchina con oli volatili, benzina, diluenti, stucco in polvere, ecc.

Rimuovere eventuali tracce di olio con un detergente neutro per uso domestico.

4. Prima della stagione di utilizzo

Verificare che l'ingresso e l'uscita dell'aria dell'unità interna e dell'unità esterna non siano bloccati.

Rimuovere la copertura di protezione dell'unità esterna.

Verificare l'eventuale presenza di corrosione o ruggine sulla base di montaggio.

Verificare che il cavo di alimentazione e il filo di messa a terra siano in condizioni normali.

Verificare che il tubo di scarico non sia piegato, che l'estremità non sia sollevata o che non vi siano ostruzioni.

Prima del funzionamento, verificare che il filtro dell'aria sia inserito correttamente. In caso di funzionamento senza filtro dell'aria, polvere e oggetti estranei potrebbero danneggiare il condizionatore.

5. Al termine della stagione di utilizzo

Spegnere il condizionatore e disinserire la spina di alimentazione.

Nota: Un normale condizionatore in standby consuma 5 W di energia se la spina non viene disinserita. Il consumo di energia in standby della macchina contrassegnata con * è di solo 1 W. Il consumo di energia in standby di 1 W è misurato in conformità allo standard aziendale Q/ZG 119 "Metodo di misurazione del consumo di energia in standby per i condizionatori d'aria domestici".

Pulire e manutenere con cura il filtro dell'aria e le altre parti.

Coprire l'unità esterna con un telo di plastica per evitare che polvere o rifiuti penetrino nella macchina.

I seguenti esempi non costituiscono dei guasti.

Dopo lo spegnimento, il condizionatore non si riavvia immediatamente.	Quando l'utente riavvia il condizionatore subito dopo il suo arresto, viene attivato automaticamente l'interruttore di protezione per 3 minuti. Il condizionatore verrà riavviato dopo 3 minuti.
Se il condizionatore viene spento quando è in modalità di refrigerazione, l'emissione di aria non viene interrotta e il deflettore non viene chiuso immediatamente (per le macchine contrassegnate con *).	Ciò avviene perché è in funzione il sistema antimuffa del condizionatore: l'unità interna eroga una quantità minima di aria e il deflettore si chiude dopo 30 secondi.
All'inizio del riscaldamento non viene erogata aria.	Finché lo scambiatore di calore dell'unità interna non si è riscaldato l'apparecchio non emette aria al fine di evitare l'emissione di aria fredda (per 2-5 minuti).
All'avvio si avverte uno strano odore.	Il fumo e gli odori provenienti da cosmetici, pareti e mobili si depositano nel condizionatore e vengono dissipati dall'aria emessa.
Durante il funzionamento del condizionatore si sente rumore di acqua.	Il rumore proviene dal flusso del refrigerante interno del condizionatore.
Dopo l'avvio o l'arresto della funzione di riscaldamento o refrigerazione si sente uno scricchiolio.	Il rumore è causato dall'espansione e dalla contrazione termica.

Prima di contattare il servizio di assistenza, controllare le seguenti situazioni, che possono aiutarvi a risparmiare tempo e denaro.

"Malfunzionamento"	Analisi del "malfunzionamento"
Il condizionatore non funziona.	1 Verificare che non vi sia un'interruzione di corrente elettrica.2 Verificare che l'alimentazione sia collegata.3 Controllare che non sia impostata la funzione di accensione con timer.4 Verificare che la tensione non sia troppo alta o troppo bassa.5 Verificare che l'interruttore differenziale non sia disinserito.
L'effetto di raffreddamento (riscaldamento) è insufficiente.	1 Verificare che la temperatura impostata sia adeguata.2 Verificare che l'ingresso e l'uscita dell'aria dell'unità interna ed esterna non siano ostruiti.3 Controllare che il filtro dell'aria non sia ostruito da una quantità eccessiva di polvere.4 Controllare che tutte le porte e le finestre siano chiuse.5 Verificare la presenza di fonti di calore nella stanza.
Il telecomando non funziona	1 Se il telecomando è esposto alla luce diretta del sole o a forti sorgenti luminose, il segnale potrebbe non essere ricevuto. In questo caso, si consiglia di schermare la luce del sole o di ridurre l'intensità della sorgente luminosa.2 Verificare che il telecomando si trovi nel raggio di ricezione e che non vi siano ostacoli.3 Controllare che la tensione delle batterie sia sufficiente. Oppure sostituire con nuove batterie.4 Se il display del telecomando non è ben visibile, sostituire le batterie.

Nelle situazioni elencate di seguito, interrompere immediatamente il funzionamento, scollegare l'alimentazione e contattare il nostro rivenditore o un centro di assistenza autorizzato.

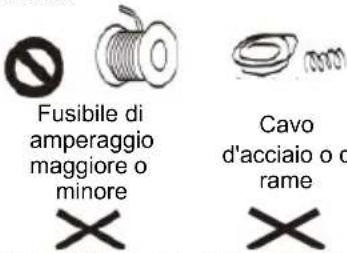

- Il fusibile si brucia sempre e l'interruttore elettrico è sempre scollegato.

- Il cavo elettrico si riscalda in modo anomalo o il rivestimento isolante è danneggiato.

- Altre anomalie.

Avvertenze per l'installazione

Ambiente di installazione

Il condizionatore deve essere installato da professionisti. Le Istruzioni per l'installazione sono destinate esclusivamente al personale di installazione professionale! L'installazione deve essere conforme alle nostre norme di assistenza post-vendita.

1. Requisiti dell'ambiente di installazione dell'unità interna

2. Installare su una parete solida e non soggetta a vibrazioni ed eseguire la regolazione orizzontale. Appoggiare il retro del modulo pensile alla parete.

3. Assicurarsi che non vi siano ostacoli che impediscano la corretta circolazione dell'aria in ingresso e in uscita.
4. Tenere lontano da fonti di calore, da sostanze infiammabili e da luoghi con forte umidità.
5. Il pannello dell'unità interna non deve essere esposto alla luce del sole. Il luogo di funzionamento non deve essere esposto a forti interferenze elettromagnetiche.
6. Scegliere una posizione comoda per il collegamento dell'unità esterna e il drenaggio tramite tubo di scarico.
7. La posizione ideale è in prossimità di una presa di corrente per la linea dedicata.

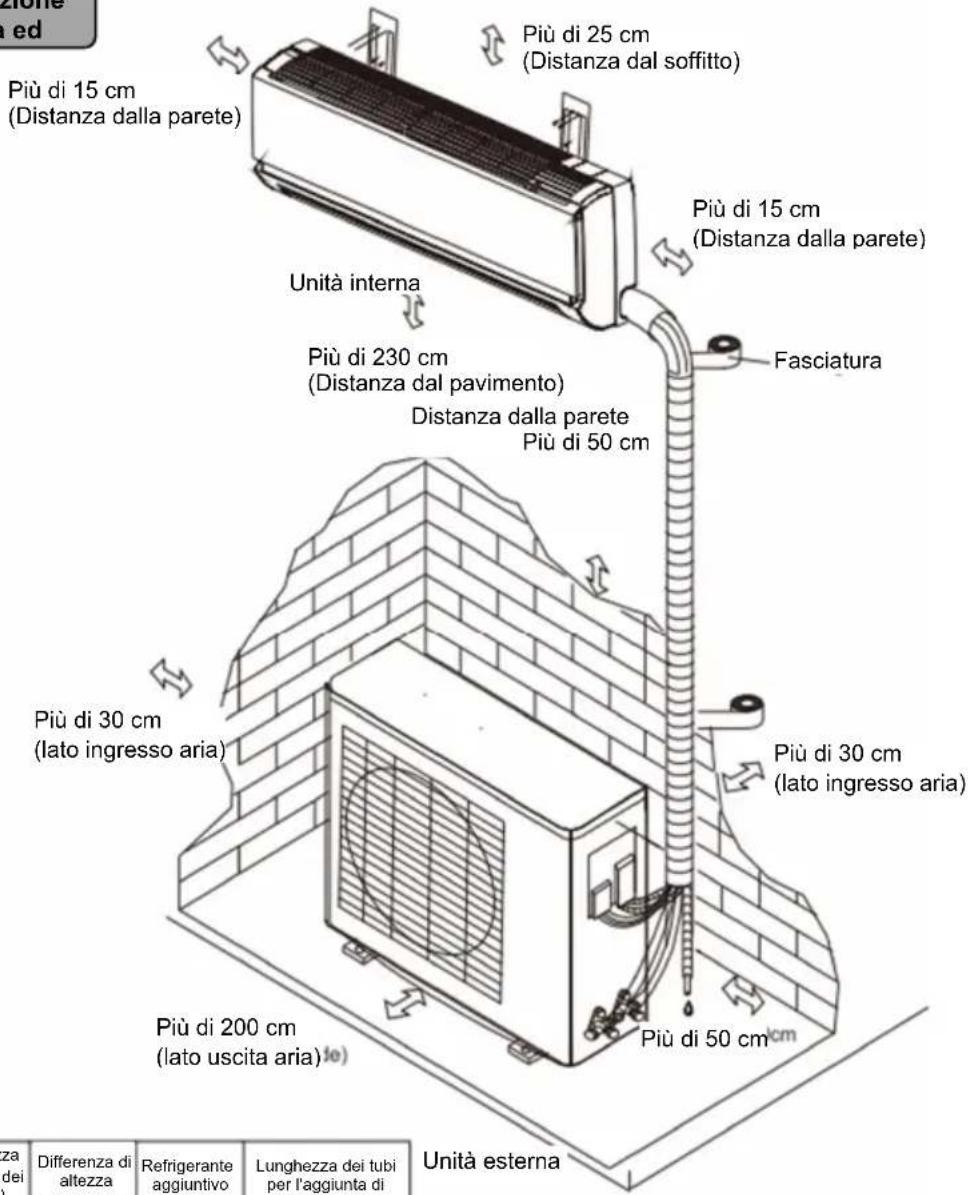

8. Seguire le istruzioni riportate sullo schema per rispettare la distanza tra l'unità e la parete, il soffitto e altri ostacoli, al fine di assicurare il normale funzionamento e la manutenzione dell'unità.

9. L'altezza dell'unità interna dal pavimento deve essere superiore alla linea di vista.

10. Requisiti dell'ambiente di installazione dell'unità esterna

11. La base dell'installazione deve essere solida e stabile.

12. Seguire le istruzioni riportate sullo schema per garantire la distanza tra l'unità e altri ostacoli.
13. Utilizzare una protezione resistente alle intemperie e al sole per evitare che l'unità esterna venga danneggiata dalla pioggia e dai raggi solari. Assicurarsi di non ostacolare la dissipazione del calore.
14. Tenere lontano da fonti di calore e da sostanze infiammabili.
15. Installare l'unità esterna in un luogo adeguato per evitare che il rumore di funzionamento e il gas circolante disturbino i vicini.

Avvertenze per l'installazione

1. I tipi di fusibili per la serie di unità interne includono 50T o 50F e il parametro nominale è 3,15A 250V. La macchina non è dotata di fusibili. Selezionare i fusibili o altri dispositivi di protezione da sovracorrenti adeguati per l'alimentazione in base ai requisiti riportati sulla targhetta principale.
2. La serie di condizionatori può essere utilizzata in sicurezza con una pressione statica esterna pari a 0,8-1,05 volte la pressione atmosferica standard.
3. Il condizionatore deve essere installato in conformità alle normative nazionali in materia di cablaggio.
4. Verificare che il collegamento del circuito elettrico, i cavi elettrici, il contatore elettrico, i fusibili, le prese e gli interruttori dei condizionatori siano conformi alle norme nazionali di sicurezza elettrica. Assicurarsi che vi sia una protezione di messa a terra adeguata. Il cavo di messa a terra non deve essere collegato al tubo di alimentazione dell'acqua, al tubo del gas e ad altri punti instabili. (Nota: al fine di evitare incidenti, l'installazione e il collegamento delle apparecchiature elettriche devono essere eseguiti da personale tecnico specializzato in possesso della qualifica di elettricista).
5. Verificare che l'alimentazione del condizionatore sia conforme ai requisiti degli standard nazionali: AC 50Hz 220V-240±10% It è il requisito fondamentale per l'utilizzo sicuro e duraturo del condizionatore.

	Durante l'installazione o la movimentazione del condizionatore, nelle condutture del refrigerante non è consentita la miscelazione di altri gas ad eccezione del refrigerante specificato.In caso contrario, il ciclo di refrigerazione sarà esposto a una situazione di alta pressione anomala, con conseguente rischio di rottura dei tubi e lesioni personali.
	Le linee elettriche non utilizzate non devono essere legate con fascette. Raccogliere i tubi nell'apposito vano sul retro dell'unità interna.La mancata osservanza di questa indicazione può causare il rischio di surriscaldamento e incendio.
	Non modificare o prolungare le linee elettriche e non utilizzare cavi di distribuzione multipliLa mancata osservanza di questa indicazione potrebbe provocare problemi come scarso contatto, isolamento insufficiente e superamento della corrente consentita, con il rischio conseguente di scosse elettriche, incendi, ecc.
	I terminali di collegamento delle unità interne ed esterne devono essere collegati saldamente e fissati con un dispositivo fisso.La mancata osservanza di questa indicazione può provocare un surriscaldamento della posizione di collegamento dei terminali, con il rischio di incendio.
	Il condizionatore deve utilizzare un circuito indipendente ed essere dotato di un interruttore automatico o di un interruttore ad azione ritardata.Se il condizionatore utilizza una linea condivisa con altri dispositivi, potrebbe surriscaldarsi e causare incendi.
	Dopo l'installazione, verificare che non vi siano perdite di refrigerante, che il sistema di refrigerazione sia ben sigillato e che il tubo di scarico non sia ostruito.In caso contrario, l'effetto refrigerante potrebbe risultare compromesso ed eventuali perdite di refrigerante potrebbero essere dannose per la salute umana.

Istruzioni per l'installazione [Guida all'installazione]

Schema di installazione dell'unità interna ed

Zione ed Più di 15 cm (Distanza dalla parete) Più di 25 cm (Distanza dal soffitto) Unità interna Più di 15 cm (Distanza dalla parete) Più di 230 cm (Distanza dal pavimento) Distanza dalla parete Più di 50 cm Fasciatura Più di 30 cm (lato ingresso aria) Più di 200 cm (lato uscita aria) (e) Più di 50 cm Unità esterna Differenza di altezza Refrigerante aggiuntivo Lunghezza dei tubi per l'aggiunta di e la dei e la dei e la dei e la dei

Capacità di raffreddamento	Lunghezza massima dei tubi (m)	Differenza di altezza massima (m)	Refrigerante aggiuntivo (g/m)	Lunghezza dei tubi per l'aggiunta di refrigerante (m)
1P/1.5P	10	5	20	4
2P/3P	10	8	30	4

Unità esterna

Specifiche di cablaggio consigliate

Capacità di raffreddamento Tipo consigliato 1P 1.5P/2P 3P
Cavo di alimentazione per interni HOSW-F ≥1,0 mm	^2	≥1,5 mm ^2 ≥2,5 mm	^2
Cavo di alimentazione per interni ed esterni	H07RN ≥1,0 mm	^2 ≥1,5 mm	^2 ≥2,5 mm	^2
Cavo di segnale per interni ed esterni	H05RN ≥0,75 mm	^2 ≥0,75 mm	^2 ≥0,75 mm	^2

La figura mostra un diagramma schematico e non l'immagine del prodotto

Avvertenze

Quando l'ugello di scarico si trova a destra dell'unità interna, come mostrato sopra, il lato sinistro dell'unità interna non deve essere più basso di 10 mm e più alto di 20 mm rispetto al lato destro al fine di garantire il drenaggio corretto dell'acqua di condensa.Quando l'ugello di scarico si trova a sinistra dell'unità interna, il lato destro dell'unità interna non deve essere più basso di 10 mm o più alto di 20 mm rispetto al lato sinistro al fine di garantire il drenaggio corretto dell'acqua di condensa.

Istruzioni per l'installazione

[Guida all'installazione]

Installazione dell'unità interna

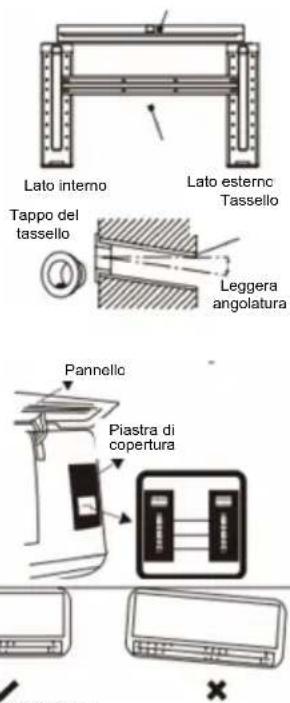

- Montare la piastra a sospensione e individuare il foro passante.

1. Individuare la posizione corretta e regolare la piastra di montaggio sul piano orizzontale utilizzando una livella.
2. Considerando la situazione attuale, il foro passante deve essere realizzato nella parte esterna leggermente più in basso rispetto alla parte interna. Inserire il tassello e applicare il tappo.
3. La piastra a sospensione deve essere fissata con almeno 5 viti. Le viti devono essere distribuite in modo uniforme.

Nota:

I diversi modelli di condizionatore hanno un numero di cavi variabile, pertanto fare riferimento al numero effettivo riportato sullo schema elettrico per il cablaggio.

Azioni:

Aprire il pannello, rimuovere la piastra di copertura e collegare correttamente il cavo come indicato nello schema elettrico.

×

√

- Disporre i tubi e installare l'unità interna

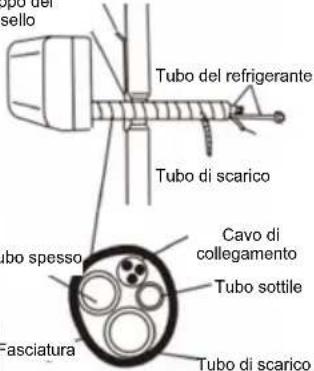

1. Disporre il tubo di collegamento, il tubo di scarico e il cavo elettrico sul fondo per facilitare il drenaggio. Non far aggrovigliare il cavo elettrico e il cavo di collegamento interno ed eslerno.

Nota:

Il tubo di scarico dell'unità interna può essere estratto solo dal proprio lato.

1. Fissare l'unità interna al pannello a sospensione.

Pannello a sospensione
Tappo del
tassello

1. Fissare l'unità interna al pannello a sospensione.

Installazione dell'unità esterna

- Installazione e fissaggio

Fissare la staffa di montaggio (da acquistare separatamente) alla parete e fissare saldamente l'unità esterna sulla staffa, mantenendola in piano.

- Collegare il cavo elettrico dell'unità esterna

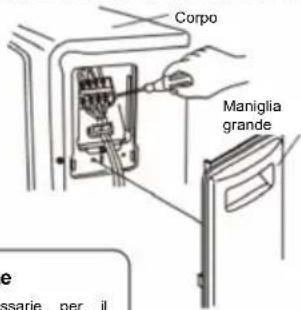

1. Allentare le viti della maniglia grande dell'unità esterna.

2. Collegare le linee di collegamento delle unità interne ed esterne in base allo schema di collegamento della maniglia grande.

Corpo Maniglia grande e ssarie per il

Avvertenze

Adottare tutte le misure necessarie per il collegamento a terra. Quando il cavo elettrico è sottoposto a una forza esterna, è necessario che i fili conduttori (linee gialle/verdi) del filo di terra siano tesi dopo gli altri fili conduttori di corrente.

Collegamento dei tubi

- Collegamento congiunto

1. Allineare al centro del tubo, fissare le viti a mano.

2. Avvitare i dadi con una chiave dinamometrica. Avvitare secondo le istruzioni della chiave dinamometrica. La coppia non deve essere né troppo grande né troppo piccola.

Connettore
Avvitare il dado

Chiave dinamometrica

Diametro del tubo di collegamento (mm) Coppia di serraggio del dado (N-m)
6 o 6,35	15-20
9,52 31-35
12 o 12,7 45-50
15,88 o 16	60-65

1. Avvolgere il connettore con una copertura isolante

Copertura isolante

Metodo di funzionamento per

- Metodo per l'aria di scarico

1. Rimuovere i dadi della valvola a due vie e della valvola a tre vie.
2. Ruotare la maniglia della valvola a due vie di 90 gradi. Attendere 10 secondi, quindi chiuderla.
3. Esaminare la parte di collegamento del tubo utilizzando acqua saponata per verificare la presenza di perdite d'aria. Una volta accertata l'assenza di perdite d'aria, aprire la valvola a due vie e poi chiuderla.

90 gradi (un quarto di giro)

Dado alla porta di servizio

1. Durante lo scarico dell'aria, premere il pemo sulla porta di servizio della valvola a tre vie con una chiave esagonale per 3 secondi e poi rilasciarlo per 1 minuto. Aprire la valvola a due vie e poi chuderla. Ripetere la procedura sopra descritta per 3 volte per scaricare l'aria.
2. Aprire la valvola a due vie e la valvola a tre vie con la chiave esagonale. Avvitare i dadi e terminare l'operazione di scarico dell'aria.

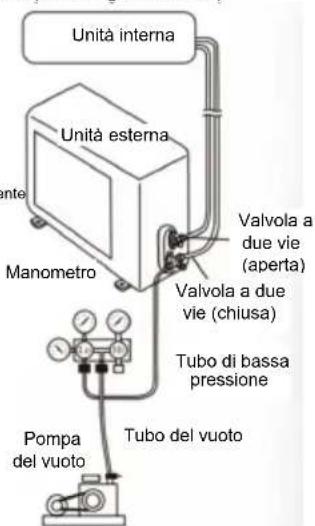

- Metodo del vuoto (deve essere utilizzato per il refrigerante R410A)

1. Rimuovere il dado della valvola a due vie e della valvola a tre vie e il dado della porta di servizio. Collegare il tubo di bassa pressione del manometro dedicato alla porta di servizio. (La valvola di intercettazione delle valvole a due e a tre vie è in stato di disattivazione)
2. Aprire completamente l'interruttore di bassa pressione sul manometro e avviare la pompa del vuoto.
3. Mettere sotto vuoto per almeno 25 minuti e verificare che l'indicazione del manometro sia -0,1 MPa. Chludere l'interruttore di bassa pressione e chludere la pompa del vuoto. Se la pressione non aumenta entro 5 minuti, eseguire l'operazione successiva. In caso contrario, mettere nuovamente sotto vuoto.
4. Dopo la messa sotto vuoto, aprire in senso antiorario la valvola di intercettazione sulla valvola a due vie, mantenere per 10 secondi, quindi interrompere. Controllare la presenza di perdite (se si riscontrano perdite, ricollegare il tubo ed eseguire nuovamente la procedura sopra descritta).
5. Rimuovere rapidamente il tubo di bassa pressione e aprire la valvola a due vie o la valvola a tre vie con una chiave esagonale.
6. Fissare il dado sul corpo della valvola.

[Guida per l'installazione]
Ispezione dopo l'installazione

Elementi di ispezione Problem	causati da un'installazione non corretta
Controllare se l'installazione è stabile	La macchina può cadere, vibrare o fare rumore
Controllare la presenza di perdite Potrebbero provocare una capacità insufficiente di raffreddamento (riscaldamento)
Verificare che l'isolamento termico della macchina sia sufficiente	Potrebbero comparire condensa o gocce d'acqua
Controllare che il drenaggio sia regolare	Potrebbero comparire condensa o gocce d'acqua
Verificare che la tensione di alimentazione sia conforme al valore indicato sulla targhetta del prodotto	Potrebbe verificarsi un malfunzionamento della macchina o la combustione delle parti.
Controllare che le linee e i tubi siano installati correttamente.	Potrebbe verificarsi un malfunzionamento della macchina o la combustione delle parti.
Verificare che la macchina sia collegata correttamente a terra.	Potrebbero verificarsi perdite elettriche.
Verificare che il tipo di filo elettrico sia conforme alle specifiche.	Potrebbe verificarsi un malfunzionamento della macchina o la combustione delle parti.
L'uscita e l'ingresso dell'aria dell'unità interna ed esterna sono ostruiti.	Potrebbero provocare una capacità insufficiente di raffreddamento (riscaldamento)

Test

- Preparazione per il test

1. Non accendere l'alimentazione prima del completamento di tutti i lavori di installazione.
2. Tutte le linee sono collegate correttamente e tutti i cavi elettrici sono collegati saldamente.
3. Aprire la valvola di intercettazione del tubo spesso e del tubo sottile.
4. Tutti i materiali non necessari, in particolare i cavi e i fili metallici, devono essere rimossi dalla macchina.

- Metodo per l'esecuzione del test

1. Accendere l'alimentazione, premere il pulsante ON/OFF del telecomando per avviare il condizionatore.
2. Premere il pulsante Modalità per selezionare la modalità desiderata e verificare se il funzionamento è normale.

CONFORMITÀ PRODOTTO

Il produttore Melchioni Spa dichiara che il prodotto Condizionatore con pompa di calore Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) è conforme alla Direttiva 2014/30/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.

Il produttore Melchioni Spa dichiara che il prodotto Condizionatore con pompa di calore Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) è conforme alla Direttiva 2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Il produttore Melchioni Spa dichiara che il prodotto Condizionatore con pompa di calore Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) è conforme alla Direttiva 2009/125/CE del Parlamento Europeo e del Consiglio, del 21 ottobre 2009, relativa all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi all'energia.

Il produttore Melchioni Spa dichiara che il prodotto Condizionatore con pompa di calore Mod. ALASTOR 9,12,18,24 (Cod. 158660051/158660052/158660053/158660054) è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva Delegata 2015/863 della Commissione, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

i della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio, del 4 luglio 2012, sui rifiuti di apparecchiature he ed elettroniche (RAEE), la presenza del simbolo del bidone barrato indica che

apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento deve pertanto essere ato mediante raccolta separata. Lo smaltimento effettuato in maniera non separata può costituire un ale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all'atto juisto di un nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta enta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per ulteriori informazioni è e rivolgersi all' amministrazione locale competente in materia ambientale.

GARANZIA

Melchioni Spa, con sede in Milano (Italia), via Colletta 37, riconosce garanzia convenzionale sul prodotto per il periodo di due anni dalla data del primo acquisto da parte del consumatore. Tale garanzia lascia impregiudicata la validità della normativa in vigore riguardante i beni di consumo (D.L. 6 Settembre 2005 n. 206 art. 128 e seguenti), dei quali diritti il consumatore rimane titolare. Tale garanzia si applica all'intero territorio dell'Unione Europea.

I componenti o le parti che risulteranno difettosi per accertate cause di fabbricazione saranno riparati o sostituiti gratuitamente per tramite del rivenditore, durante il periodo di garanzia di cui sopra Melchioni Spa si riserva il diritto di effettuare sostituzione integrale dell'apparecchio, qualora la riparabilità risultasse impossibile od eccessivamente onerosa, con altro apparecchio di simili caratteristiche (D.L. 6 Settembre 2005 n. 206 art. 130) nel corso del periodo di garanzia. In questo caso la decorrenza della garanzia rimane quella dell'acquisto originale: la prestazione erogata in garanzia non prolunga il periodo della garanzia stessa.

Questo apparecchio non sarà in ogni caso considerato difettoso per materiali o fabbricazione qualora dovesse essere adattato, cambiato o regolato, al fine di conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore in un Paese diverso da quello per il quale è stato originariamente progettato e fabbricato. Questo apparecchio è stato progettato e costruito per un impiego esclusivamente domestico: qualunque altro utilizzo comporta il decadimento dei benefici della garanzia.

La garanzia non copre:

• parti soggette ad usura o logorio, né quelle parti che necessitano di una sostituzione e/o manutenzione periodica
  • uso professionale del prodotto
• malfunzionamenti o qualsiasi difetto dovuti ad errata installazione, configurazione, aggiornamento di software / BIOS / firmware non eseguita da personale autorizzato Melchioni Spa
• riparazioni o interventi eseguiti da persone non autorizzate da Melchioni Spa
  • manipolazioni di componenti dell'assemblaggio o, ove applicabile, del software
• difetti provocati da caduta o trasporto, fulmini, sbalzi di tensione, infiltrazioni di liquidi, apertura dell'apparecchio, intemperie, fuoco, disordini pubblici, aerazione inadeguata o errata alimentazione
  • eventuali accessori, ad esempio: scatole, borse, batterie, ecc. usate con questo prodotto

• interventi a domicilio per controlli di comodo o presunti difetti

Il riconoscimento della garanzia da parte di Melchioni Spa è subordinato alla presentazione di un documento fiscale che comprovi l'effettiva data di acquisto. Lo stesso non deve presentare manomissioni o cancellature, in presenza dei quali Melchioni Spa si riserva il diritto di rifiutare l'erogazione del trattamento in garanzia.

La garanzia non sarà riconosciuta qualora la matricola o il modello dell'apparecchio risultassero inesistenti, abrasi o modificati.

La presente garanzia non comprende alcun diritto di risarcimento per danni diretti o indiretti, di qualsiasi natura, verso persone o cose, causati da un'eventuale inefficienza dell'apparecchio. Eventuali estensioni, promesse o prestazioni in merito, assicurate dal rivenditore, saranno a carico di quest'ultimo.

Unità esterne	9000	12000	18000	24000
Modello	Alastor 9E	Alastor 12E	Alastor 18E	Alastor 24E
Tensione di alimentazione	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz
Assorbimento massimo	8,3 A	9,1 A	11,2 A	15,9 A
Capacità refrigerante	2,65 KW	3,54 KW	5,28 KW	7,10KW
Capacità riscaldante	2,75 KW	3,68 KW	5,40 KW	7,42 KW
Grado di protezione	IPX4	IPX4	IPX4	IPX4
Pressione di esercizio max	4,2 Mpa	4,2 Mpa	4,2 Mpa	4,2 Mpa
Pressione aspirazione max	1,2 Mpa	1,2 Mpa	1,2 Mpa	1,2 Mpa
Rumorosità (± 3 db) interna/esterna	53/60 db	52/60 db	55/61 db	59/64 db
Peso	25 Kg	25 Kg	30 Kg	34 Kg
Gas refrigerante	R32 - 310 g	R32 - 430 g	R32 - 720 g	R32 - 900 g
GWP	675	675	675	675
tCO2eq	0,209	0,29	0,486	0,608

Unità interne	9000	12000	18000	24000
Modello	Alastor 9I	Alastor 12I	Alastor 18I	Alastor 24I
Tensione di alimentazione	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz	220-240 V AC 50 Hz
Assorbimento nominale	0,06 A	0,06 A	0,14 A	0,14 A
Capacità refrigerante	2,65 KW	3,54 KW	5,28 KW	7,10 KW
Capacità riscaldante	2,75 KW	3,68 KW	5,40 KW	7,42 KW
Grado di protezione	IPX0	IPX0	IPX0	IPX0
Pressione di esercizio max	4,2 Mpa	4,2 Mpa	4,2 Mpa	4,2 Mpa
Pressione aspirazione max	1,2 Mpa	1,2 Mpa	1,2 Mpa	1,2 Mpa
Rumorosità (± 3 db)	35 db	35 db	42 db	43 db
Peso	8 Kg	8,5 Kg	10 Kg	14 Kg
Gas refrigerante	R32	R32	R32	R32
Portata d'aria min/max	400/580 m^3/h	420/610 m^3/h	610/880 m^3/h	880/1.310 m^3/h

Poiche ci sono molte modalita, caratteristiche e aspetto possono variare, presentiamo solo quanto segue

Connettore,
Avvitare il dado
