MANUALE UTENTE Oceana 7x50 CELESTRON

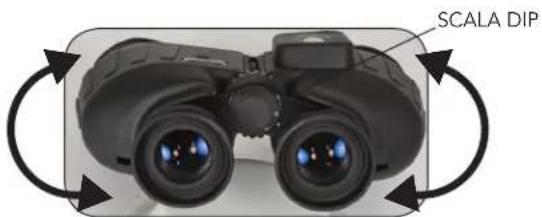

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE (DIP)

Poiché la distanza fra gli occhi (e in modo specifico la distanza fra i centri delle pupille) varia da un individuo all'altro, i due oculari del binocolo devono essere allineati (regolati) correttamente. Questa operazione è denominata "regolazione della distanza interpupillare". Per regolare questa distanza, portare il binocolo in corrispondenza degli occhi (usando entrambe le mani) e guardare un oggetto distante. Ruotare le due metà del binocolo attomo alla cerniera fino a quando non si vede un chiaro cerchio di immagine con entrambi gli occhi.

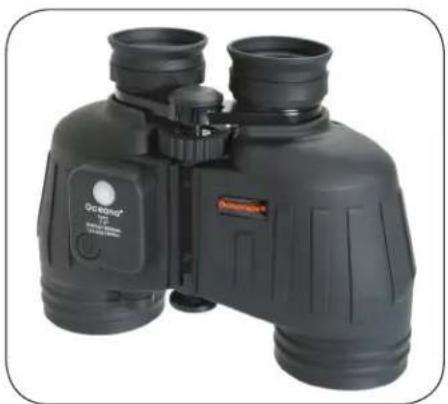

Binocolo con prismi di Porro

REGOLAZIONE DEL SISTEMA DI MESSA A FUOCO

Poiché la maggior parte delle persone ha una visione diversa tra un occhio e l'altro, è necessario regolare il sistema di messa a fuoco. Per regolare la messa a fuoco, procedere nel seguente modo. (1) Chiudere l'occhio destro e guardare con l'occhio sinistro attraverso l'oculare sinistro del binocolo. Ruotare la rotella centrale di messa a fuoco fino a quando l'immagine non appare nitida. (2) Chiudere l'occhio sinistro e guardare attraverso l'oculare destro (chiamato diottria). Ruotare l'oculare destro fino a quando l'immagine non appare nitida; (3) guardare attraverso entrambi gli oculari, con entrambi gli occhi aperti. Poiché l'oculare destro è già stato regolato, usare solo la rotella centrale di messa a fuoco per rimettere a fuoco un nuovo oggetto ad una distanza diversa. Suggerimento: se si usano occhiali per la miopia occorre indossarli anche quando si utilizza il binocolo, altrimenti si potrebbe non ottenere una messa a fuoco nitida all'infinito.

Tenere alzato il paraocchi in gomma se non si usano gli occhiali, e in caso contrario abbassarlo per ottenere il massimo campo visivo.

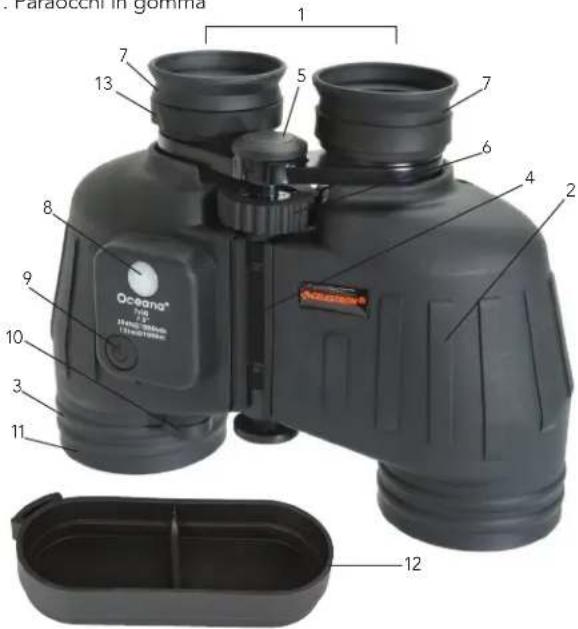

PARTI DEL BINOCOLO

1. Oculari
2. Corpo principale
3. Lenti dell'obiettivo
4. Asta del corpo
5. Scala della distanza
   interpupillare (IPD)
6. Rotella di regolazione del fuoco
7. Finestra della bussola
8. Pulsante di illuminazione della bussola
9. Vano della batteria
10. Cappucci degli obiettivi
11. Cappucci protettivi del'oculare

12. Regolazione diottria

13. Paraocchi in gomma

1 2 3 4 5 6 7 8 9 10 11 12 13 Octana® 7.10 Parabechi in gomina

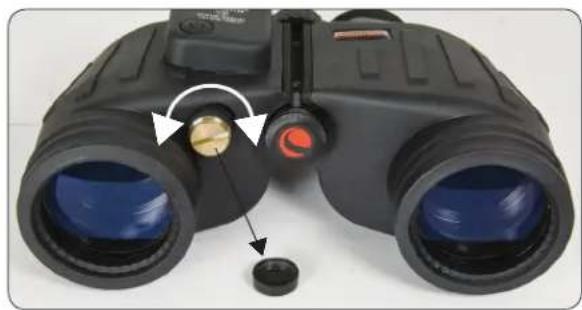

INSERIMENTO DELLE BATTERIE: DUE BATTERIE A BOTTONE LR44

Le batterie in dotazione al binocolo servono a illuminare la bussola in modo da poterla vedere facilmente al buio. È necessarioinstallare le batterie che sono situate nella tasca della valigetta. Svitare a mano il coperchio del vano delle batterie e quindi togliere la vite servendosi di una monetina o di un cacciavite. Le batterie devono esere inserite con il lato positivo (+) rivolto in alto, verso di sé. Rimettere a posto la vite e il coperchio. Si consiglia di togliere le batterie quando non si usa il binocolo per un lungo periodo di tempo (alcuni mesi o più) al fine di prolungarne la durata.

L'angolo di visione di un obiettivo è l'angolo tra i raggi dal binocolo e il suo bordo. Normalmente, tale angolo è misurato rispetto alla direzione orizzontale o verticale ed è definito come Angolo di visione orizzontale o Angolo di visione verticale.

Un reticolo al millesimo (mostrato nell'illustrazione a destra) dotato di scala orizzontale e verticale può misurare l'angolo di visione di un oggetto. Il binocolo Celestron usa 10 millesimi per ogni numero (1, 2, 3... come indicato nell'illustrazione).

Misurazione dell'angolo di visione orizzontale

Quando l'angolo di visione orizzontale è più piccolo dell'intervallo della scala orizzontale (-40\~+40 millesimi) all'interno del binocolo, puntare su di un bordo dell'oggetto a una linea della scala orizzontale (normalmente si sceglierà la linea centrale o la linea più distante secondo le dimensioni dell'immagine dell'oggetto) e leggere il valore. Quindi leggere il valore della scala a cui si è localizzato un altro bordo. Sommare questi due valori e il risultato ottenuto è la misura dell'Angolo di visione orizzontale. L'Angolo di visione orizzontale dell'oggetto (barca a vela) è 5 decadi di millesimi (50 millesimi).

Quando l'Angolo di visione orizzontale è più grande dell'intervallo della scala (-40\~+40 millesimi), si possono selezionare le divisioni delle linee verticali (ad esempio: albero, vela, ecc.) dell'oggetto per ottenere le misure necessarie per la stima procedendo a passi successivi.

Misurazione dell'angolo di visione verticale

La misurazione dell'Angolo di visione verticale è simile a quella dell'Angolo di visione orizzontale. Quando la misura dell'Angolo di visione verticale è piccola, puntare a un punto di intersezione della linea verticali e di quella orizzontale del reticolo sulla parte inferiore dell'oggetto e leggere il valore della scala sulla parte superiore dell'oggetto. L'angolo compreso tra la parte superiore e quella inferiore dell'oggetto (faro) è 6 decine di millesimi (80 millesimi).

Quando l'Angolo di visione verticale è più grande dell'intervallo della scala (70 millesimi), lo si può misurare a tratti e si può ottenere l'angolo facendo la somma dei valori dei diversi tratti parziali.

Uso del reticolo per misurare la distanza

La misura della distanza di un oggetto può essere calcolata facendo uso del reticolo al millesimo.

La formula di calcolo della misura della distanza è: L(km) = H (m)/ω

L — distanza tra l'osservatore e l'oggetto (km)

H — altezza dell'oggetto (m)

ω — angolo di visione dell'oggetto misurato tramite il reticolo del binocolo (millesimi).

Quando si misura la distanza di un oggetto stimame la larghezza e l'altezza e quindi misurare il suo angolo di visione. Quindi si potrà calcolare la distanza dell'osservatore dall'oggetto servendosi della formula.

Ad esempio:

Vi è un adulto alto 1,70 m (H = 1,70 m)

L'angolo di visione verticale dell'adulto è 4 decine di millesimi (40 millesimi)

L = H / = 1,7 / 40 = 0,0425km = 42,5m

Perciò: la distanza dell'osservatore dall'adulto è di 42,5 m.

Uso del disco calcolatore come mezzo di misurazione

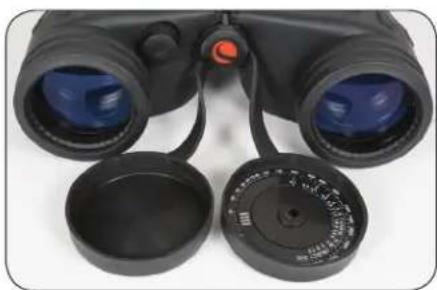

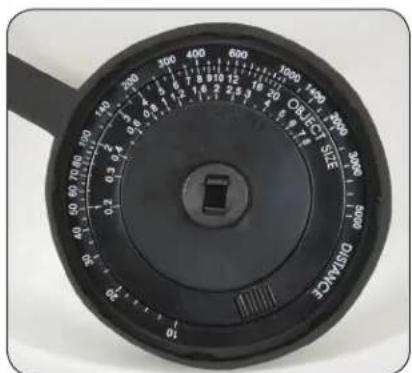

Il disco calcolatore può essere utilizzato per stabilire rapidamente e facilmente la distanza senza dover eseguire dei calcoli. Il disco calcolatore è situato all'interno di uno dei cappucci delle lenti, come mostrato. Il disco calcolatore comprende un segno triangolare di indice dell'angolo contrassegnato "ANGLE" (angolo), un anello mobile ruotante e una scala fissa contrassegnata "DISTANCE" (distanza). Sull'anello mobile ci sono due scale, una per l'angolo di visione e l'altra per le dimensioni dell'oggetto, contrassegnata "OBJECT SIZE" (dimensione oggetto).

Per prima cosa misurare l'angolo di visione dell'oggetto e ruotare l'anello mobile e impostare il valore in corrispondenza del segno di indice dell'angolo. Quindi individuare la divisione che indica la misura dell'oggetto (vedere la formula sottostante), essa indica un punto sulla scala fissa. Guardare la scala fissa, la distanza è indicata a quel punto della scala fissa.

USO DEL DISCO CALCOLATORE COME MEZZO DI MISURAZIONE

Ad esempio: l'oggetto osservato è un faro il cui Angolo verticale misura 6 decine di millesimi. È necessariogirare l'anello mobile e posizionare la divisione marcata "6" nella scala della visione sul segno d'indice dell'angolo. La sua altezza presunta è 12 m, il segno marcato "12" nella scala della misura punta sulla divisione marcata "200" sulla scala fissa. Questo indica che la distanza del faro è di 200 m dall'osservatore. La scala della misura e quella fissa del disco calcolatore sono in "rapporto" l'una rispetto all'altra. Quando si osserva un oggetto troppo grande o troppo piccolo, si può zumare dieci volte, o un altro valore qualsiasi, e zumare allo stesso modo il risultato della misurazione. In questo modo l'uso sarà semplificato, specialmente quando non si ha familiarità con le unità diversificate.

COME MISURARE LE DIMENSIONI DI UN OGGETTO (ALTEZZA E LARGHEZZA)

Usando la formula per la misura della distanza si può calcolare l'altezza nel modo seguente:

H = L × . (altezza = distanza x angolo di visione)

Quando si misurano le dimensioni, per prima cosa si stima la distanza dell'oggetto e quindi si misura l'angolo di visione. Una volta ottenute le misure si può calcolare l'altezza dell'oggetto osservato servendosi della formula.

Ad esempio:

La distanza dell'oggetto dall'osservatore è di 0,6 km. Si può misurare l'angolo di visione orizzontale, che è di 6 decine di millesimi (60 millesimi), e l'angolo di visione verticale che è di 3 decine di millesimi (30 millesimi). Di conseguenza, l'applicazione della formula dà:

L'altezza: H = 0,6 × 30 = 18 m (per la misura in piedi dividere 18 per 3,28)

La larghezza: H = 0. = ,6 × 60 = 36 m

Uso della bussola

La bussola è allineata con la scala verticale. La bussola per sé indica solamente la direzione verso o da un oggetto, ma non la posizione relativa. Per determinare la posizione occorre una pianta o carta e un goniometro.

L'angolo azimutale può essere misurato mediante la bussola analogica che è incorporata nel binocolo. Essa indica l'azimut dell'oggetto in relazione all'osservatore. Ogni divisione della bussola corrisponde a un grado angolare. Quando un oggetto è a nord rispetto all'osservatore, la lettura della bussola è 360°. I gradi della bussola aumentano quando si ruota il monoculare in senso orario. 90° indicano che l'oggetto si trova a est dell'osservatore, 180° indicano sud e 270° ovest.

Per garantire misure angolari precise quando si legge la bussola, il binocolo dovrebbe essere tenuto orizzontale e a livello, con l'oggetto nel mezzo del reticolo.

Nota: quando si usa la bussola tenere sempre presenti la differenza tra nord magnetico (quello indicato dalla bussola) e nord reale.

Non mettere le dita o la mano sul pulsante bianco (finestra della bussola) perché esso consente alla luce di entrare nel binocolo rendendo visibile la lettura della bussola.

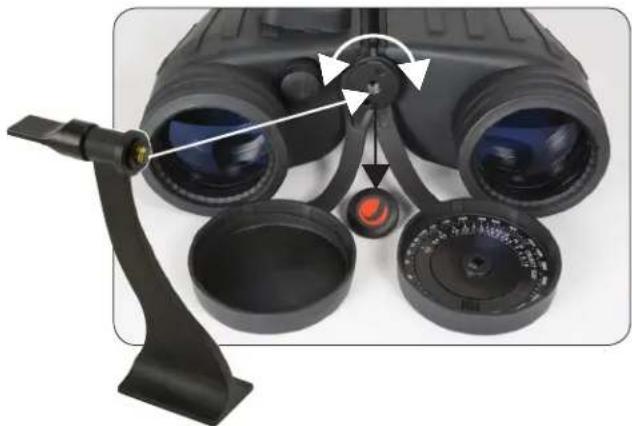

Questi binocoli sono caratterizzati da un raccordo adattatore per treppiedi costituito da un foro filettato situato sotto un cappuccio.

Per collegare l'adattatore per treppiedi, rimuovere il cappuccio e quindi avvitare nel foro la vite dell'adattatore per treppiedi. L'altra estremità dell'adattatore per treppiedi deve essere fissata ad un treppiedi fotografico. Il binocolo montato in questo modo risulta più comodo e più stabile.

CURA E PULIZIA: Il binocolo non richiede manutenzione ordinaria oltre a quella di mantenere pulite le lenti dell'obiettivo e gli oculari. In caso di riparazioni, rivolgersi al produttore o a un'azienda qualificata nella riparazione di binocoli. Se il binocolo è maneggiato con violenza o cade, è possibile che perda la collimazione (allineamento degli elementi ottici) e che debba essere riparato. Le lenti degli obiettivi e/o gli oculari sporchi causano una minore trasmissione della luce ed una perdita di luminosità, oltre a immagini sfocate. Si consiglia di mantenere pulite le parti ottiche. Quando non lo si usa, riporre il binocolo nell'astuccio morbido in dotazione, dopo avere coperto le lenti con i loro cappucci. Evitare di toccare le superfici di vetro; in caso di impronte digitali sulle lenti (che contengono un leggero acido), pulire il più presto possibile per evitare di danneggiare il rivestimento delle lenti. Per pulire le superfici ottiche consigliamo un kit per la pulizia di lenti/parti ottiche, disponibile presso la maggior parte dei negozi fotografici o di ottica. Seguire fedelmente le istruzioni fornite con il kit. In caso di polvere o sporco accumulati in grande quantità, spazzolare delicatamente con una spazzola con peli di cammello e/o utilizzare una bomboletta di aria compressa prima di usare il kit di pulizia. In alternativa, si può usare il prodotto Celestron LensPen (n. 93575) realizzato specificamente per la pulizia dei binocoli. Non provare mai a pulire il binocolo internamente o a smontarlo!

ATTENZIONE! L'osservazione del sole può causare danni permanenti agli occhi. Non osservare il sole tramite il binocolo!

PROBLEMI O RIPARAZIONE: Se si verificano problemi coperti da garanzia o si richiedono riparazioni, contattare il reparto assistenza clienti Celestron, se si abita negli Stati Uniti o in Canada. Per gli altri Paesi, contattare il rivenditore Celestron presso il quale è stato acquistato il binocolo o il distributore Celestron del proprio Paese (gli elenchi dei distributori sono disponibili presso il sito Web di Celestron).

GARANZIA: Il binocolo è coperto dalla garanzia limitata a vita di Celestron negli Stati Uniti e in Canada. Per dettagli completi relativi all'idoneità e per informazioni sulla garanzia negli altri Paesi, visitare il sito Web di Celestron.

Il presente prodotto è progettato e destinato all'uso di persone di età pari o superiore ai 14 anni.

Progettazione del prodotto e le specifiche sono soggette a modifiche senza preavviso.

Nota FCC: La presente attrezzatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi delle parte 15 delle Normative FCC. Tali limini sono stati ideate per fornire un'adeguata protezione nei confronti di interferenze dannose in installazioni residenziali. La presente attrezzatura genera, utilizza e può irradiare energia a radio frequenza e, se non installata e utilizzata conformomento alle istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, non vi è alcuna garanzia che l'interferenza non si verificherà in una particolare installazione. In caso la presente attrezzatura causi interferenze dannose alla ricezione radio o televisiva, il che potrebbe essere determinato dall'accensione e spegnimento dell'altrezzatura, l'utente è incoraggiato a tentare di correggere l'interferenza mediante una o più delle misure seguenti:

• Orientare o posizionare nuovamente l'antenna di ricezione.
• Aumentare la distanza tra l'attrezzatura e il ricevitore.
• Collegare l'attrezzatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

PER I DATI TECNICI COMPLETIE LE INFORMAZIONI DI PRODUZIONE, VISITARE: WWW.CELESTRON.COM

2835 Columbia Street • Torrance, CA 90503 U.S.A. • Tel: [phone]

©2012 Celestron • Tutti i diritti sono riservati. • Stampato in Cina • 06-12
