BEDIENUNGSANLEITUNG Oceana 7x50 CELESTRON

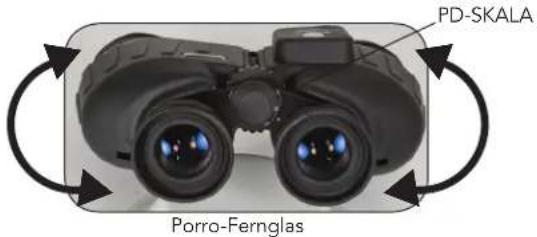

EINSTELLEN DER PUPILLENDISTANZ (PD)

Da der Abstand zwischen den beiden Augen (genauer gesagt: der Abstand zwischen den beiden Pupillenmitten) bei verschiedenen Personen unterschiedlich ist, müssen die beiden Okulare des Fernglases korrekt eingestellt werden. Dies wird als „Einstellen der Pupillendistanz“ bezeichnet. Halten Sie hierzu das Fernglas (mit beiden Händen) vor die Augen und betrachten Sie durch das Fernglas ein Objekt in der Ferne. Bewegen Sie die beiden Fernglashälften am Gelenk, bis Sie mit beiden Augen einen deutlichen Bildkreis sehen.

PD-SKALA Porro-Fernglas

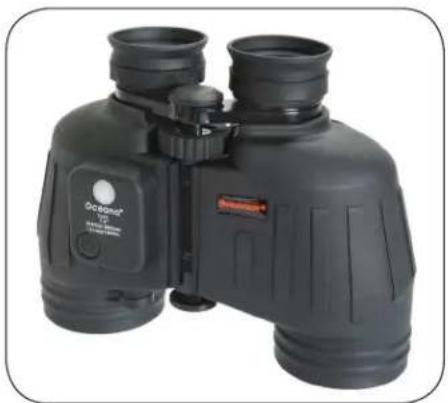

SCHARFEINSTELLUNG

Da die meisten Personen unterschiedliche Sehstärken im linken und im rechten Auge haben, muss das Fokussiersystem eingestellt werden. Führen Sie diese Schritte zur Scharfeinstellung aus: (1) Schließen Sie das rechte Auge und schauen Sie durch die linke Fernglasseite, wobei das linke Auge ein bestimmtes Objekt betrachtet. Drehen Sie am Mitteltriebrad, bis das Bild scharf angezeigt wird. (2) Schließen Sie das linke Auge und schauen Sie durch das rechte Okular (Diopter genannt). Drehen Sie am rechten Okular, bis das Bild scharf angezeigt wird. (3) Schauen Sie jetzt mit geöffneten Augen durch beide Okulare. Da Sie bereits das rechte Okular eingestellt haben, verwenden Sie nur das Mitteltriebrad, um die Schärfe für ein neues Objekt bei einer anderen Entfernung neu einzustellen.

Tipp: Wenn Sie normalerweise eine Brille zur Korrektur von Kurzsichtigkeit tragen, sollten Sie die Brille beim Einsatz des Femglases ebenfalls tragen. Andernfalls werden Sie u.U. keine Scharfeinstellung im Unendlich-Bereich erzielen.

Lassen Sie die Gummi-Augenmuscheln hochgeklappt, wenn Sie keine Brille tragen. Wenn Sie jedoch eine Brille tragen, stülpen Sie die Augenmuscheln um, um das Gesichtsfeld zu maximieren.

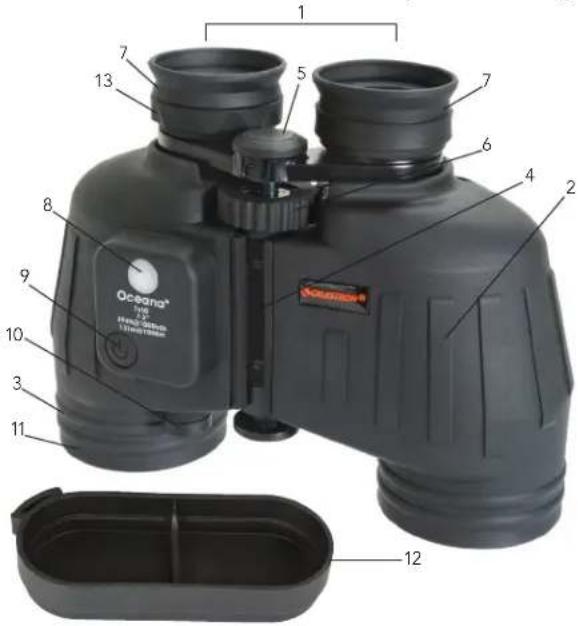

BESTANDTEILE DES FERNGLASES

1. Okulare
2. Kompassfenster
3. Hauptkörper
4. Knopf für
5. Objektivlinsen
   Kompassbeleuchtung
6. Körperschaft
7. Batteriefach
8. PD-Skala
9. Objektivlinsendeckel
10. Triebrad
11. Okular-Schutzabdeckung
12. Gummi-Okularmuscheln
13. Dioptrien-Einstellung

Octana® 7.5 13 1 5 7 6 4 2 8 9 10 3 11 12

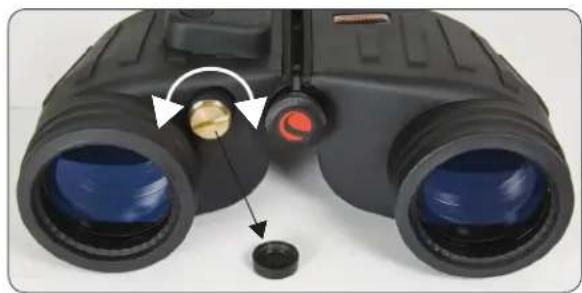

EINLEGEN DER BATTERIEN - ZWEI LR44-KNOPFZELLEN

Die im Lieferumfang Ihres Fernglases enthaltenen Batterien dienen zur Beleuchtung des Kompasses im Dunkeln. Die in der Tasche im Behälter befindlichen Batterien müssen eingelegt werden. Drehen Sie dazu die Abdeckung des Batteriefachs ab und entfernen Sie die Schraube mit einer Münze oder einem Schraubendreher. Die Batterien müssen mit der positiven (+) Seite nach oben (Ihnen zugerichtet) eingelegt werden. Setzen Sie die Schraube und Batterieabdeckung wieder an. Wenn Sie Ihr Fernglas für eine längere Zeit (einige Monate oder länger) nicht benutzen, sollten Sie die Batterien zur Erhaltung ihrer Lebensdauer herausnehmen.

Der Betrachtungswinkel eines Objekts ist der Winkel zwischen den Lichtstrahlen vom Fernglas bis zu seinen Rändern. Normalerweise wird dieser Winkel in horizontaler oder vertikaler Richtung gemessen und als horizontaler Betrachtungswinkel und vertikaler Betrachtungswinkel definiert.

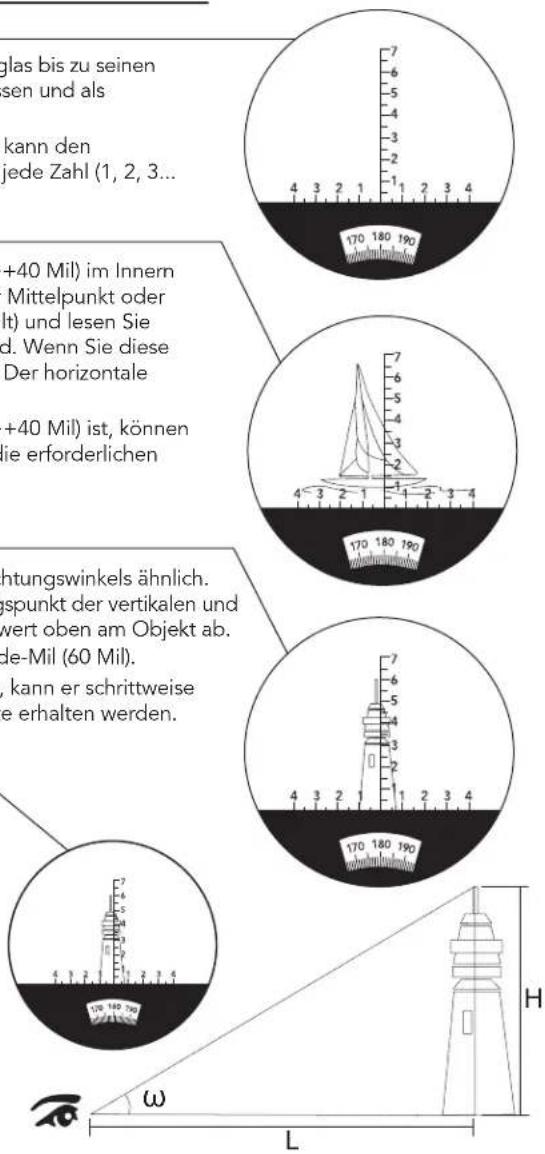

Eine Mil-Strichplatte (siehe Abbildung rechts) mit einer horizontalen und vertikalen Skala kann den Betrachtungswinkel eines Objekts messen. Das Celestron-Femglas verwendet 10 Mil für jede Zahl (1, 2, 3... wie in der Abb. gezeigt).

Messung des horizontalen Betrachtungswinkels

Wenn der horizontale Betrachtungswinkel kleiner als der horizontale Skalenbereich (-40\~+40 Mil) im Innern des Fernglases ist, visieren Sie einen Rand des Objekts auf der horizontalen Linie an (der Mittelpunkt oder die äußere Linie wird normalerweise entsprechend der Bildgröße des Objekts ausgewählt) und lesen Sie seinen Wert ab. Lesen Sie dann den Skalenwert ab, an dem sich ein anderer Rand befand. Wenn Sie diese beiden Werte addieren, erhalten Sie den gemessenen horizontalen Betrachtungswinkel. Der horizontale Betrachtungswinkel des Ziels (Segelboot) beträgt 5 Dekaden-Mil (50 Mil).

Wenn der horizontale Betrachtungswinkel größer als der horizontale Skalenbereich (-40\~+40 Mil) ist, können vertikale Linienaufteilungen (z.B. Mast, Segel) auf dem Objekt ausgewählt werden, um die erforderlichen geschätzten Messungen schrittweise vorzunehmen.

Messung des vertikalen Betrachtungswinkels

Die Messung des vertikalen Betrachtungswinkels ist der Messung des horizontalen Betrachtungswinkels ähnlich. Wenn der Messwert des vertikalen Betrachtungswinkels klein ist, visieren Sie den Kreuzungspunkt der vertikalen und horizontalen Linien der Strichplatte am unteren Teil des Objekts an und lesen den Skalenwert oben am Objekt ab. Der Winkel zwischen dem oberen und unteren Teil des Ziels (Leuchtturm) beträgt 6 Dekade-Mil (60 Mil).

Wenn der vertikale Betrachtungswinkel größer als der vertikale Skalenbereich (70 Mil) ist, kann er schrittweise gemessen werden, und der Winkel kann durch Addieren der Werte der einzelnen Schritte erhalten werden.

Verwendung der Strichplatte zur Distanzmessung

Der Distanzmesswert eines Ziels kann mit Hilfe der Mil-Strichplatte berechnet werden.

Die Formel der Distanzmessung ist: L(km) = H (m)/ω

L — die Distanz zwischen dem Beobachter und dem Objekt (km)

H — die Höhe des Objekts (m)

ω — der Betrachtungswinkel des mit der Strichplatte des Fernglases gemessenen Objekts (Mil)

Schätzen Sie zur Distanzmessung die Breite oder Höhe des Objekts ab und messen Sie dann den Betrachtungswinkel des Objekts. Sie können somit die Distanz zwischen dem Beobachter und dem Objekt durch Anwendung der Formel berechnen.

Zum Beispiel:

Ein Erwachsener mit einer Größe von 1,7 m. (H = 1,70 m)

Der vertikale Betrachtungswinkel des Erwachsenen beträgt 4 Dekade-Mil (40 Mil).

L = H / = 1,7 / 40 = 0,0425km = 42,5m

Daher: Die Distanz zwischen dem Beobachter und dem Erwachsenen ist 42,5 m.

glas bis zu seinen sen und als kann den jede Zahl (1, 2, 3... +40 Mil) im Innern Mittelpunkt oder lt) und lesen Sie d. Wenn Sie diese Der horizontale +40 Mil) ist, können die erforderlichen htungswinkels ähnlich. spunkt der vertikalen und wert oben am Objekt ab. de-Mil (60 Mil). , kann er schrittweise e erhalten werden.

VERWENDUNG DER TASCHENRECHNERSKALA ALS MESSINSTRUMENT

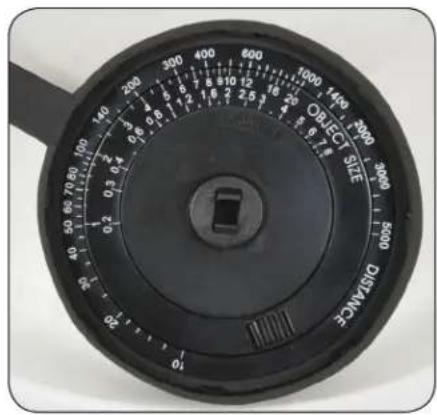

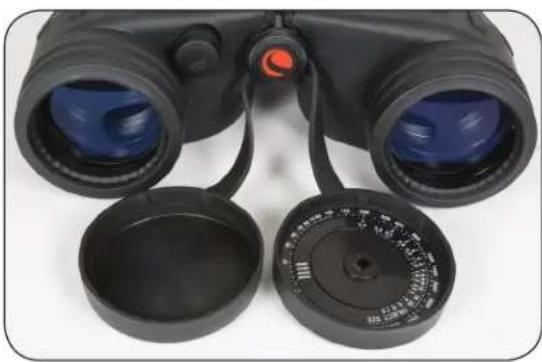

Die Taschenrechnerskala dient zur schnellen und einfachen Bestimmung der Distanz ohne Berechnung. Die Taschenrechnerskala befindet sich im Inneren der Objektivdeckel, wie in den Abbildungen gezeigt. Die Taschenrechnerskala umfasst eine dreieckige Winkelindexmarke (Angle Index Mark) mit der Bezeichnung „ANGLE“, einen aktiven Drehring und eine feste Skala mit der Bezeichnung „DISTANCE“. Im aktiven Ring befinden sich zwei Skalen: eine für den Betrachtungswinkel und die andere für die Größe, mit der Bezeichnung „OBJECT SIZE“.

Messen Sie zuerst den Wert für den Betrachtungswinkel eines Objekts und drehen Sie dann den aktiven Ring und setzen Sie diesen Wert an der Winkelindexmarke an. Suchen Sie dann den Teilungsstrich, der die Größe des Objekts (siehe Formel unten) angibt. Er zeigt einen Punkt an der festen Skala an. Schauen Sie nun auf die feste Skala. Die Distanz wird an dem Punkt auf der festen Skala angezeigt.

Zum Beispiel: Sie betrachten einen Leuchtturm, dessen gemessener vertikaler Betrachtungswinkel 6 Dekaden-Mil beträgt. Sie müssen den aktiven Ring drehen und den Teilungsstrich „6“ in der Betrachtungsskala an die Winkelindexmarke bringen. Die angenommene Höhe ist 12 m. Der Teilungstrich „12“ in der Größenskala zeigt auf den Teilungstrich „200“ auf der festen Skala. Das teilt dem Benutzer mit, dass die Distanz des Leuchtturms 200 m vom Benutzer beträgt. Die Größenskala und die feste Skala der Taschenrechnerskala stehen in einem „Verhältnis“ zueinander. Wenn das beobachtete Objekt zu groß oder zu klein ist, können Sie es auf das Zehnfache oder nach Ermessen vergrößem und auch das Messergebnis entsprechend vergrößern (Zoom). Dies ist praktisch, besonders wenn Sie sich nicht mit verschiedenen Einheiten auskennen.

MESSUNG DER GRÖSSE EINES OBJEKTS (HÖHE UND BREITE)

Entsprechend der Formel für die Entfernungsmessung lässt sich die Hohe mit der folgenden Formel berechnen:

H = L × . (Höhe = Distanz × Betrachtungswinkel)

Schätzen Sie bei der Größenmessung zuerst die Entfernung zum Objekt und messen Sie dann den Betrachtungswinkel. Mit diesen Messwerten können Sie die Höhe des Ziels mit der Formel berechnen.

Zum Beispiel:

Die Distanz zwischen dem Beobachter und dem Objekt ist 0,6 km. Der gemessene horizontale Betrachtungswinkel ist 6 Dekaden-Mil (60 Mil) und der vertikale Betrachtungswinkel ist 3 Dekaden-Mil (30 Mil). Durch Anwendung der Formel erhalten wir:

Die Höhe: H = 0,6 × 30 = 18 m (für Fuß: 18 durch 3,28 dividieren)

Die Breite: H = 0,6 × 60 = 36 m

VERWENDUNG DES KOMPASS

Der Kompass wird mit der vertikalen Entfernungsmessskala ausgerichtet. Der Kompass selbst zeigt nur die Richtung zu oder von einem Objekt an, aber nicht seine relative Position. Zur Positionsbestimmung brauchen Sie eine Karte oder eine Tabelle und einen Winkelmesser.

Der Azimutwinkel kann mit dem im Fernglas integrierten Analog-Kompass gemessen werden. Er zeigt den Azimut des Objekts relativ zum Beobachter an. Jede Kompasseinteilung entspricht einem Winkelgrad. Wenn das Objekt nördlich von Ihnen liegt, zeigt der Kompass 360° an. Die Kompass-Grade nehmen bei Drehen im Uhrzeigersinn zu. 90° bedeutet, dass das Objekt östlich von Ihnen liegt, 180° bedeutet südlich und 270° bedeutet westlich. Um präzise Winkelmessungen sicherzustellen, sollte das Fernglas bei Ablesen des Kompasses horizontal und waagerecht gehalten werden, und das Objekt sollte in der Mitte der Strichplatte liegen.

Hinweis: Bei Verwendung des Kompasses muss immer die lokale Abweichung zwischen dem magnetischen Nordpol (Kompassanzeige) und dem wahren Norden berücksichtigt werden. Legen Sie nicht Ihren Finger oder Ihre Hand über den weißen Knopf (Kompassfenster). Er ermöglicht das Eindringen des Lichts in das Femglas, so dass Kompasswerte abgelesen werden können.

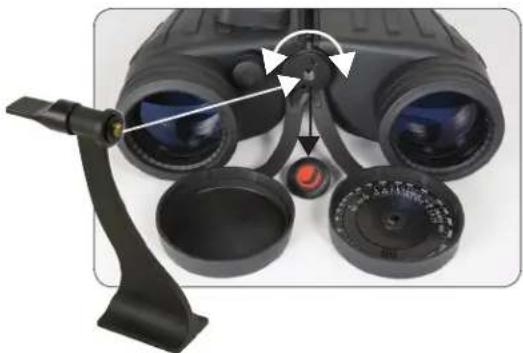

Dieses Fernglas weist einen integrierten Stativadapteranschluss, d.h. ein Gewindeschraubloch unter einem Deckel, auf. Um einen Stativadapter am Fernglas zu befestigen, entfernen Sie die Abdeckung und schrauben Sie das eine Ende des Stativadapters in das Gewindeloch. Das andere Ende des Stativadapters wird an einem Kamerastativ befestigt. Diese Installation des Fernglases ermöglicht zusätzliche Stabilität und Bedienungskomfort.

PFLEGE UND REINIGUNG: Ferngläser müssen nicht regelmäßig gewartet werden. Sie müssen lediglich darauf achten, dass die Objektivlinsen und Okulare sauber bleiben. Falls das Fernglas repariert werden muss, sollte dies durch den Hersteller oder ein auf Fernglasreparaturen spezialisiertes Unternehmen erfolgen. Wenn das Fernglas unvorsichtig gehandhabt oder fallen gelassen wird, stimmt die Kollimation (Ausrichtung der Optik) wahrscheinlich nicht mehr und muss neu justiert werden. Verschmutzte Objektive und/oder Okulare haben eine reduzierte Lichtdurchlässigkeit, einen Helligkeitsverlust und unscharfe Bilder zur Folge. Achten Sie auf eine saubere Optik! Bewahren Sie Ihr Fernglas bei Nichtgebrauch im mitgelieferten Behälter auf, nachdem Sie die Objektivdeckel aufgesetzt haben. Die Glasflächen des Fernglases möglichst nicht berühren! Entfernen Sie versehentliche Fingerabdrücke (die leicht säurehaltig sind) auf Glasflächen so schnell wie möglich, um die Vergütung nicht zu beschädigen. Wir empfehlen zum Reinigen der optischen Flächen ein Linsen-/Optikreinigungskit (in den meisten Foto- und Optikgeschäften erhältlich). Befolgen Sie die Gebrauchsanleitung des Kits genau. Wenn sich sehr viele Staub- oder Schmutzrückstände angesammelt haben, bürsten Sie die Rückstände zuerst vorsichtig mit einer Kamelhaarbürste ab und/oder blasen Sie sie mithilfe von Druckluft aus der Dose weg, bevor Sie das Reinigungskit verwenden. Sie können auch den speziellen Celestron LensPen-Stift (Bestell.-Nr. 93575) zum Reinigen von Ferngläsern verwenden. Versuchen Sie niemals, das Innere des Fernglases zu reinigen oder es auseinander zu bauen!

VORSICHT! Sonnenbeobachtungen können Ihre Augen bleibend beschädigen. Niemals mit Ihrem Femglas in die Sonne schauen!

PROBLEME ODER REPARATUREN: Falls Probleme im Rahmen der Garantie entstehen oder Reparaturen erforderlich sind, wenden Sie sich bitte an die Kundendienstabteilung von Celestron, wenn Sie in den USA oder in Kanada ansässig sind. Wenn Sie außerhalb der USA oder Kanada ansässig sind, wenden Sie sich bitte an den Celestron-Händler, von dem Sie das Fernglas erworben haben, oder an den Celestron-Vertragshändler in Ihrem Land (siehe Auflistung auf www.celestron.com).

GARANTIE: US- und kanadischen Kunden wird für ihr Fernglas die eingeschränkte Garantie auf Lebenszeit von Celestron gewährt. Umfassende Einzelheiten zur Qualifikation und Garantieinformationen für Kunden in anderen Ländern finden Sie auf der Celestron-Website.

Dieses Gerät wurde für den Gebrauch von 14 Jahren und länger konzipiert.

Design und technische Daten können ohne vorherige Ankündigung ändern.

FCC-Erklärung: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor Störungen in Wohngegenden bieten. Dieses Gerät erzeugt, verwendet Hochfrequenzenergie und kann diese ausstrahlen und kann, wenn es nicht in Übereinstimmung mit den Anweisungen installiert und verwendet wird, Störungen im Funkverkehr verursachen. Es kann jedoch keine Garantie gegeben werden, dass in einer bestimmten Installation keine Störungen auftreten können. Falls dieses Gerät Störungen beim Radio- oder Fernsehempfang verunsacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt werden kann, wird der Benutzer dazu angehalten, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beheben:

• Die Empfangsantenne verlegen oder neu ausrichten.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößem.
- Das Gerät an eine andere Steckdose auf einem anderen Stromkreis als dem des Empfängers anschließen.
- Den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe bitten.

VOLLSTÄNDIGE TECHNISCHE DATEN UND PRODUKTINFORMATIONEN FINDEN SIE AUF: WWW.CELESTRON.COM

2835 Columbia Street • Torrance, CA 90503 U.S.A. • Tel: [phone]

©2012 Celestron • Alle Rechte vorbehalten • Gedruckt in China • 06-12
