MANUAL DE USUARIO Oceana 7x50 CELESTRON

LE AGRADECEMOS SU COMPRA DEL BINOCULAR CELESTRON. ESPERAMOS QUE LO DISFRUTE MUCHOS AÑOS. PARA QUE SU SATISFACCIÓN SEA MÁXIMA, LEA PRIMERO ESTAS INSTRUCCIONES SOBRE SU USO Y MANTENIMIENTO.

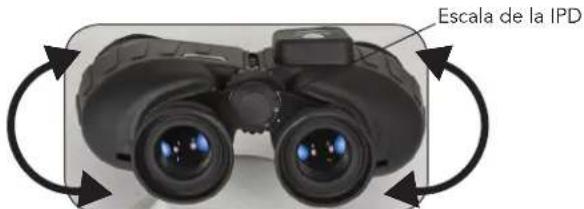

AJUSTE DE LA DISTANCIA INTERPUPILAR (O POR SUS SIGLAS EN INGLÉS IPD)

Como la distancia entre los ojos (especialmente, la distancia entre los centros de las pupilas) varía según el individuo, los dos oculares de los binoculares deben estar correctamente alineados (ajustados). A esto se le conoce como ajuste de la distancia interpupilar. Para ajustar esta distancia, eleve los binoculares hacia los ojos (utilizando ambas manos) y mire por ellos a un objeto alejado. Mueva las dos mitades de la unidad hasta que vea la imagen de un círculo claro por ambos ojos.

Escala de la IPD

Binoculares de prisma Porro

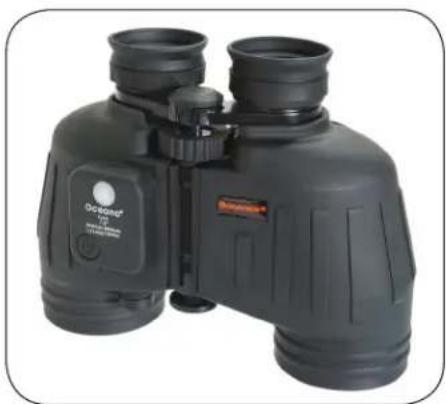

AJUSTE DEL ENFOQUE

Como la mayoría de la gente tiene diferente visión en ambos ojos, deberá ajustar el sistema de enfoque. Siga los siguientes pasos para enfocar sus binoculares: (1) Cierre el ojo derecho y por el lado izquierdo de los binoculares mire con el ojo izquierdo al objeto en particular. Gire la rueda de enfoque central hasta que la imagen aparezca bien enfocada. (2) Cierre el ojo izquierdo y mire por el ocular derecho (llamado la dioptría). Gire el ocular derecho hasta que la imagen aparezca enfocada nítidamente; (3) mire por ambos oculares con los dos ojos abiertos. Como ya ha ajustado el ocular derecho, utilice sólo la rueda de enfoque central para volver a enfocar un nuevo objeto a una distancia diferente.

Consejo: Las gafas graduadas para la miopía se deben llevar puestas cuando se utilicen los binoculares, ya que es posible que no pueda enfocar bien al mirar al infinito sin ellas.

COLOQUE LOS CILINDROS DE GOMA

Mantenga los cilindros de goma hacia arriba si no lleva puestas las gafas y bájelos si las lleva puestas para obtener un campo de visualización máximo.

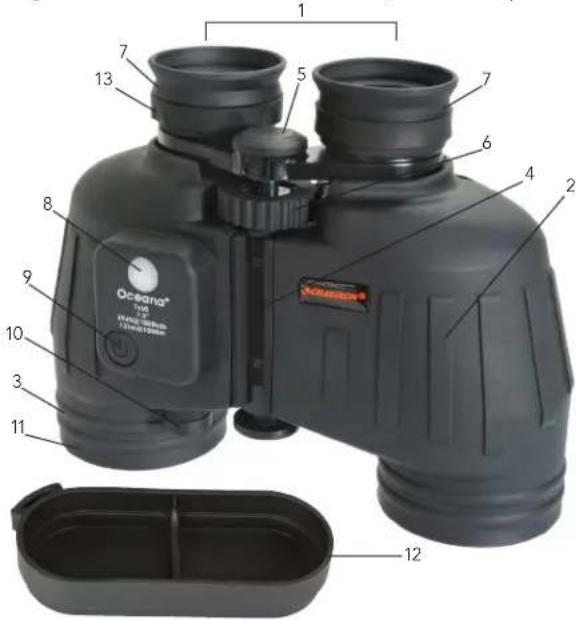

PARTES DEL BINOCULAR

1. Oculares
2. Pieza principal
3. Objetivo
4. Eje de la pieza principal
5. Escala IPD
6. Rueda de enfoque
7. Cilindros protectores de goma
8. Ventana del compás
9. Botón para el iluminador del compás
10. Compartimiento de la pila
11. Tapas del objetivo
12. Tapas protectoras de los oculares
13. Ajuste de dioptrías

Oceana® 7.0-13 1 2 3 4 5 6 7 8 9 10 11 12 13

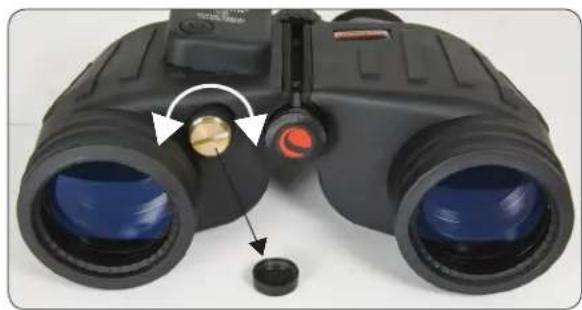

INSTALACIÓN DE LAS PILAS: DOS BATERÍAS TIPO BOTÓN LR44

Las pilas incluidas con sus binoculares son para iluminar el compás y poder verlo con facilidad en la oscuridad. Debe instalar las pilas que se encuentran en el bolsillo del estuche. Desenrosque la tapa de la pila a mano y después quite el tornillo con una moneda o un destomillador. Las pilas deben instalarse con el polo positivo (+) hacia arriba. Vuelva a poner el tornillo y la tapa de la pila. Si no va a utilizar el binocular durante un largo periodo de tiempo (unos meses o más), debería quitar las pilas para prolongar su carga.

El ángulo visual de un objeto es el ángulo entre los rayos desde el binocular a sus bordes. En general, este ángulo se mide en la dirección horizontal o vertical y se define como ángulo visual horizontal y vertical.

El retículo miliradián (mostrado a la derecha) que tiene una escala horizontal y vertical puede medir el ángulo de visualización de un objeto. El binocular de Celestron utiliza 10 miliradianes por cada número (1,2,3,... como se muestra aquí).

Medida del ángulo visual horizontal

Cuando el ángulo visual horizontal es más pequeño que el alcance de la escala horizontal (-40\~+40 miliradianes) dentro del binocular, apunte uno de los bordes del objeto a una línea de la escala horizontal (el centro o la línea más extrema se selecciona generalmente según el tamaño de la imagen del objeto) y lea su valor. A continuación lea el valor de la escala al cual otro borde fue localizado. Sume estos dos valores para obtener la medida del ángulo visual horizontal. El ángulo visual horizontal del objetivo (barco de vela) es 50 miliradianes.

Cuando el ángulo visual horizontal es mayor que el alcance de la escala horizontal (-40\~+40 miliradianes), las divisiones de la línea vertical (por ejemplo: mástil, vela, etc.) en el objeto se pueden seleccionar para hacer las necesarias medidas estimadas de forma gradual.

Medida del ángulo visual vertical

La medida del ángulo visual vertical es similar a la medición del ángulo visual horizontal. Cuando la medida del ángulo visual vertical es pequeña, apunte el punto de intersección de las líneas verticales y horizontales del retículo a la parte más inferior del objeto y lea el valor de la escala en la parte superior del mismo. El ángulo incluido entre las partes superior e inferior del objetivo (faro) es 60 miliradianes.

Cuando el ángulo visual vertical es mayor que el alcance de la escala vertical (70 miliradianes), se puede medir gradualmente y el ángulo se puede obtener sumando los valores de cada paso dado.

Uso del retículo para medir la distancia

La medida de la distancia de un objetivo puede calcularse mediante el uso del retículo miliradián.

Fórmula de la medida de la distancia: L (km) = H (m)/ω

L — es la distancia entre el observador y el objeto (km)

H — es la altura del objeto (m)

ω — es el ángulo visual del objeto medido con el retículo del binocular (miliradián).

Al medir la distancia, calcule el ancho y el alto del objeto y después mida el ángulo visual del objeto. De acuerdo a esto, puede calcular la distancia entre el observador y el objeto usando la fórmula.

Por ejemplo:

Hay una persona adulta cuya estatura es de 1,70 m. (H = 1,70 m)

El ángulo visual vertical de la persona adulta es 40 miliradianes

L = H / = 1,7 / 40 = 0,0425 km = 42,5 m

Por consiguiente, la distancia entre el observador y la persona adulta es de 42,5 m.

120 180 260

[NO TEXT]

7 6 5 4 3 2 1 4 3 2 1 2 3 4 170 180 190

7 6 5 4 3 2 1 4 3 2 1 4 3 4 170 180 190

7 6 5 4 3 2 1 4 3 2 1 2 3 4 170 180 190

Uso del disco calculador como un dispositivo de medición

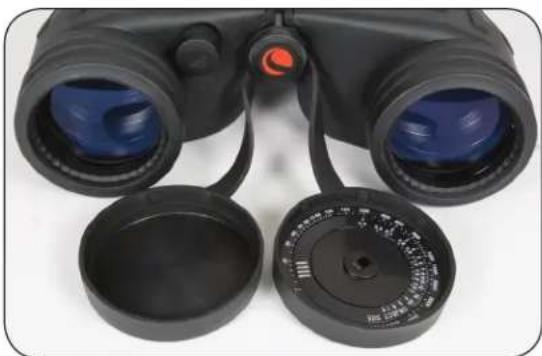

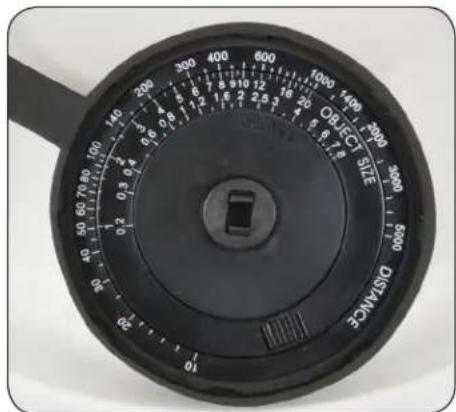

El disco calculador se puede utilizar para determinar la distancia rápida y fácilmente sin calcular. El disco calculador está ubicado dentro de una de las tapas de lente como se muestra. El disco calculador incluye una "marca de referencia del ángulo" triangular marcada "ANGLE", un "aro activo" rotatorio y una "escala fija" marcada como "DISTANCE". Hay dos escalas en el aro activo, una es para el "ángulo visual" y la otra es para el "tamaño" marcado "OBJECT SIZE".

Primero, mida el valor del ángulo visual de un objeto y gire el aro activo; a continuación, ponga este valor en la marca de referencia del ángulo. Después, busque la división que indica el tamaño del objeto (vea la fórmula más abajo) que a su vez indica un punto en la escala fija. Mire la escala fija; se muestra la distancia en ese punto en la escala fija.

10 200 300 400 600 1000 1400 2000 3000 5000 O B E C D SIZE DISTANCE 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500

USO DEL DISCO CALCULADOR COMO UN DISPOSITIVO DE MEDICIÓN

Por ejemplo: Observa un faro y la medida de su ángulo visual vertical es 60 miliradianes. Tendrá que rotar el aro activo y colocar la división marcada "6" en la escala visual en la marca de referencia del ángulo. Su supuesta altura es de 12 m, la división marcada "12" en la escala del tamaño apunta a la división marcada "200" en la escala fija. Esto le indica que la distancia del faro es de 200 m desde donde se encuentra. La escala del tamaño y la fija del disco calculador están a un "ratio" entre ellos. Cuando el objeto observado es demasiado grande o pequeño, puede acercarlo o alejarlo diez veces o según lo vea necesario, y acercar o alejar el resultado de su medida de la misma forma. Por consiguiente, puede ser más conveniente, especialmente cuando no esté familiarizado con las unidades diversificadas.

CÓMO MEDIR EL TAMAÑO DE LOS OBJETOS (ALTO Y ANCHO)

De acuerdo a la fórmula para la medida de las distancias, puede calcular la altura utilizando:

H = L × ω. (Altura = distancia x ángulo visual)

Al medir el tamaño, primero tendrá que calcular la distancia del objeto y después medir el ángulo visual. Con estas medidas puede calcular la altura del objetivo utilizando la fórmula.

Por ejemplo:

La distancia es de 0,6 km entre el observador y el objeto. Puede medir que el ángulo visual horizontal es de 60 miliradianes y el ángulo visual vertical es de 30 miliradianes. Así que utilizando la fórmula

se puede obtener:

La altura: H = 0,6 × 30 = 18 m (para obtener pies divida 18 por 3,28)

El ancho: H = 0,6 × 60 = 36 m

Uso del Compás

El compás se alínea con la escala de búsqueda del alcance vertical.

El compás por sí mismo sólo indicará la dirección hacia o desde un objeto y no la posición relativa. Para determinar la posición, necesitará un mapa o gráfico y un transportador.

El ángulo azimutal puede medirse a través del compás analógico incorporado en el binocular. Muestra el azimutal del objeto relativo al observador. Cada graduación del compás es igual a un grado del ángulo.

Cuando el objeto está en el norte con relación a usted, el compás muestra 360°. Los grados del compás aumentarán cuando lo gire hacia la derecha. 90° significa que el objeto está en el este con relación a usted, 180° significa el sur y 270° significa el oeste.

Para que las medidas del ángulo sean precisas, el binocular deberá mantenerse en horizontal y nivelado al leer el compás, y el objeto deberá estar en el medio del retículo.

Nota: Al usar el compás, tenga siempre en cuenta la variación local entre el norte magnético (la lectura del compás) y el norte verdadero.

No ponga el dedo o la mano sobre el botón blanco (ventana del compás), ya que éste deja pasar la luz al binocular para que las lecturas del compás se puedan ver.

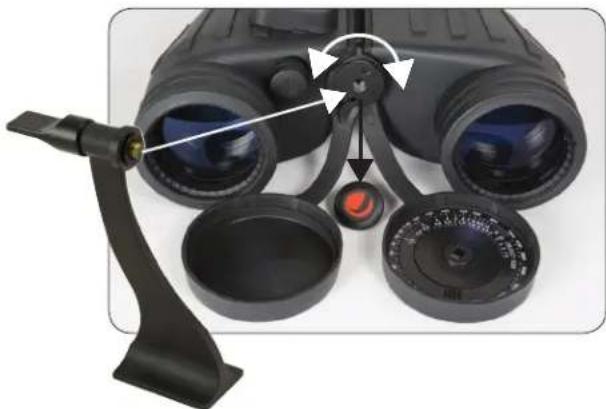

Estos binoculares tienen un adaptador de tripode incorporado que consiste en un orificio de tornillo roscado debajo de una tapa. Para conectar un adaptador del tripode de los binoculares, retire la tapa y atornille el tornillo del adaptador en el orificio roscado. El otro extremo del adaptador del tripode de los binoculares se conecta a un tripode para cámaras fotográficas. Montar los binoculares de esta forma proporciona mayor estabilidad y comodidad.

CUIDADO Y LIMPIEZA: Los binoculares no necesitan mantenimiento rutinario, simplemente hay que mantener los oculares y el objetivo limpios. Si es necesario hacer alguna reparación, sólo el fabricante o una empresa cualificada de reparación de binoculares podrán hacerlo. Si no trata con cuidado su binocular o se le caen, es muy posible que la colimación sea incorrecta (alineamiento del sistema óptico) y deberá obtener el servicio necesario para corregirla. Si los objetivos u oculares están sucios, habrá menos transmisión de luz, menos brillo e imágenes poco claras. ¡Mantenga limpio su sistema óptico! Si no está utilizando sus binoculares, guárdelos en el estuche que se proporciona después de poner las tapas en las lentes. Evite tocar las superficies de vidrio y limpielas tan pronto como sea posible si ve huellas dactilares, ya que éstas contienen ácido y pueden dañar el revestimiento protector. Para limpiar las superficies ópticas, recomendamos utilizar un limpiador especial para piezas ópticas de venta en la mayoría de las tiendas de cámaras y productos ópticos. Siga meticulosamente las instrucciones que se proporcionan. Antes de utilizar el limpiador, remueva el polvo o suciedad acumulada utilizando suavemente una brocha de pelo de camello o un envase de aire comprimido. También puede utilizar el limpiador LensPen (N° 93575) de Celestron que está especialmente hecho para limpiar binoculares. ¡Nunca intente limpiar el interior de su binocular o trate de desarmarlo!

PRECAUCIÓN: El mirar al sol puede causar daño permanente a los ojos. ¡No mire al sol con su binocular!

PROBLEMAS O REPARACIÓN: Si surgen problemas sobre la garantía o es necesario hacer reparaciones, póngase en contacto con el departamento de servicio al cliente si vive en EE.UU. o en Canadá.

Si vive en algún otro lugar, póngase en contacto con el representante a quien le compró su binocular o con el distribuidor de Celestron en su país (vea la lista en la página www.celestron.com).

GARANTÍA: Sus binoculares tienen la garantía limitada durante la vida útil del producto de Celestron para los clientes de EE.UU. y Canadá. Para obtener todos los detalles sobre el derecho de los clientes y la información sobre la garantía en otros países, visite el Sitio Web de Celestron.

Este producto está diseñado y pretendido para personas de 14 o más años de edad.

El diseño y especificaciones están sujetas a cambios sin previo aviso.

Notas FCC: Este equipo ha sido probado y cumple con las limitaciones de los dispositivos digitales de Clase B, según el Apartado 15 de las nomas FCC. Estas limitaciones se han diseñado para proporcionar una protección razonable contra interferencias dañinas en una instalación doméstica. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede provocar interferencias dañinas a las comunicaciones por radio. Sin embargo, no existen garantías de que no se produzcan interferencias en una instalación concreta. Si este equipo crea interferencias perjudiciales para la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir las interferencias con una o más de las medidas siguientes:

• Reoriente o recoloque la antena receptora.
• Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente o circuito distinto de aquél al que esté conectado el receptor.
- Consulte con el vendedor o un técnico de radio/TV experimentado para obtener ayuda.

PARA OBTENER LAS ESPECIFICACIONES COMPLETAS Y MÁS INFORMACIÓN SOBRE EL PRODUCTO, VISITE: WWW.CELESTRON.COM

2835 Columbia Street • Torrance, CA 90503 U.S.A. • Tel: [phone] ©2012 Celestron

Todos los derechos reservados. • Impreso en China • 06-12
