MANUALE UTENTE GO 2600 4K Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product: www.trevi.it

Grazie per aver acquistato la nostra fotocamera! Grazie ai componenti ad alte prestazioni, il dispositivo è in grado di registrare video ad alta risoluzione con un'eccellente qualità dell'immagine. La fotocamera ha un design unico e ultra portatile che può essere utilizzato in diverse situazioni, rendendo la tua vita quotidiana confortevole, sicura e piena di colori. Leggere attentamente questo manuale e conservarlo per riferimenti futuri.

Questo manuale è stato preparato sulla base delle ultime informazioni disponibili.

Le schermate e le illustrazioni contenute in questo manuale hanno lo scopo di fornire informazioni riguardanti le fotocamere digitali in modo più dettagliato e diretto. Potrebbero esserci differenze tra le schermate e le illustrazioni contenute in questo manuale e lo stato attuale della fotocamera digitale a causa del progresso tecnologico e delle differenze tra i lotti di produzione. In tal caso, le funzioni reali della videocamera devono essere considerate di importanza prioritaria.

MISURE DI SICUREZZA

• La profondità di immersione consentita è di 2 l metri.
• Dopo ogni uso in acqua salata, sciacquare in acqua fresca e quindi asciugare. La mancata osservanza di queste istruzioni può causare la corrosione delle parti metalliche e il degrado delle guarnizioni, può causare anche danni al rivestimento.
• Se, durante la carica, il dispositivo si surriscalda, emette fumo o produce un odore sgradevole, scollegarlo immediatamente dalla presa di corrente per evitare potenziali rischi di incendio.
• Assicurarsi che la fotocamera sia tenuta fuori dalla portata dei bambini durante la carica.
• Conservare il dispositivo in un luogo fresco, asciutto e privo di polvere.

SCHEDA TF (MICRO SD CARD)

• La fotocamera supporta schede TF (Micro SD) ad alta velocità con capacità elevata fino a 128GB. Per prestazioni ottimali utilizzare schede di memoria almeno di classe 10.
• Si prega di formattare la scheda prima di utilizzarla per la prima volta o dopo averla utilizzata su un altro dispositivo.
• Assicurarsi di spegnere il dispositivo prima di inserire o rimuovere la scheda dalla fotocamera.
• Ricorda che la scheda è un dispositivo elettronico sensibile: proteggerlo da umidità, torsioni, cadute, schiacciamento e forti campi elettromagnetici.
• E' possibile perdere i dati memorizzati sulla scheda se il dispositivo si scarica durante la registrazione.

AVVERTENZE E NOTE D'USO

• Se si utilizza la fotocamera come registratore di unità, seguire sempre le normative locali pertinenti. L'uso illegale del prodotto comporterà conseguenze legali. In alcuni paesi, l'uso di unità di registrazione (o, in particolare, la pubblicazione di registrazioni su internet) potrebbe essere illegale. Ti suggeriamo di familiarizzare con le normative vigenti in vigore.
• Il prodotto deve essere utilizzato con un livello di illuminazione appropriato. Non puntare la fotocamera direttamente verso il sole o altre fonti di luce intensa, poichè ciò potrebbe danneggiaree il sistema ottico del dispositivo.
• Questo prodotto è un dispositivo elettronico di precisione che non può essere esposto a forti vibrazioni e urti. Non può essere utilizzato in prossimità di forti campi magnetici o elettrici.
• Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Se dei liquidi penetrano all'interno dell'apparecchio portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio.
• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
• Conservare il seguente manuale d'uso.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

Caricabatterie non incluso

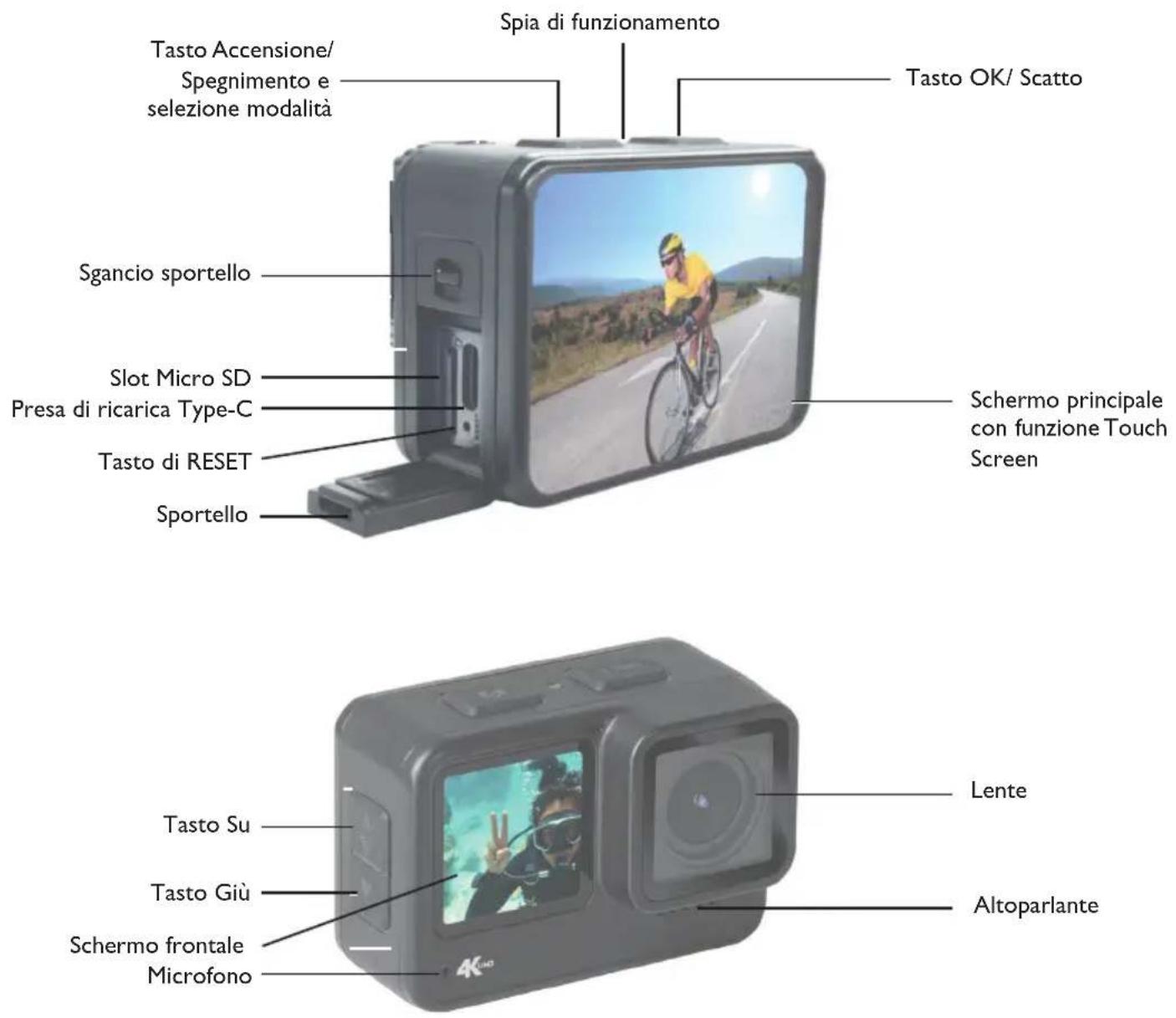

DESCRIZIONE COMANDI E DEGLI ACCESSORI

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

Spia di funzionamento Tasto Accensione/ Spegnimento e sezione modalità Tasto OK/ Scatto Sgancio sportello Slot Micro SD Presa di ricarica Type-C Tasto di RESET Sportello Schermo principale con funzione Touch Screen Lente Tasto Su Tasto Giù Schermo frontale Microfono Altoparlante

ATTENZIONE: è fondamentale fissare saldamente lo sportello della fotocamera prima di immergerla in acqua. In caso contrario, potrebbero verificarsi infiltrazioni che potrebbero danneggiare o rendere inutilizzabile la fotocamera. L'acqua potrebbe danneggiare sia la fotocamera che la batteria, il che potrebbe causare un'esplosione o un incendio.

La garanzia non copre i danni causati dall'acqua derivanti da un errore dell'utente.

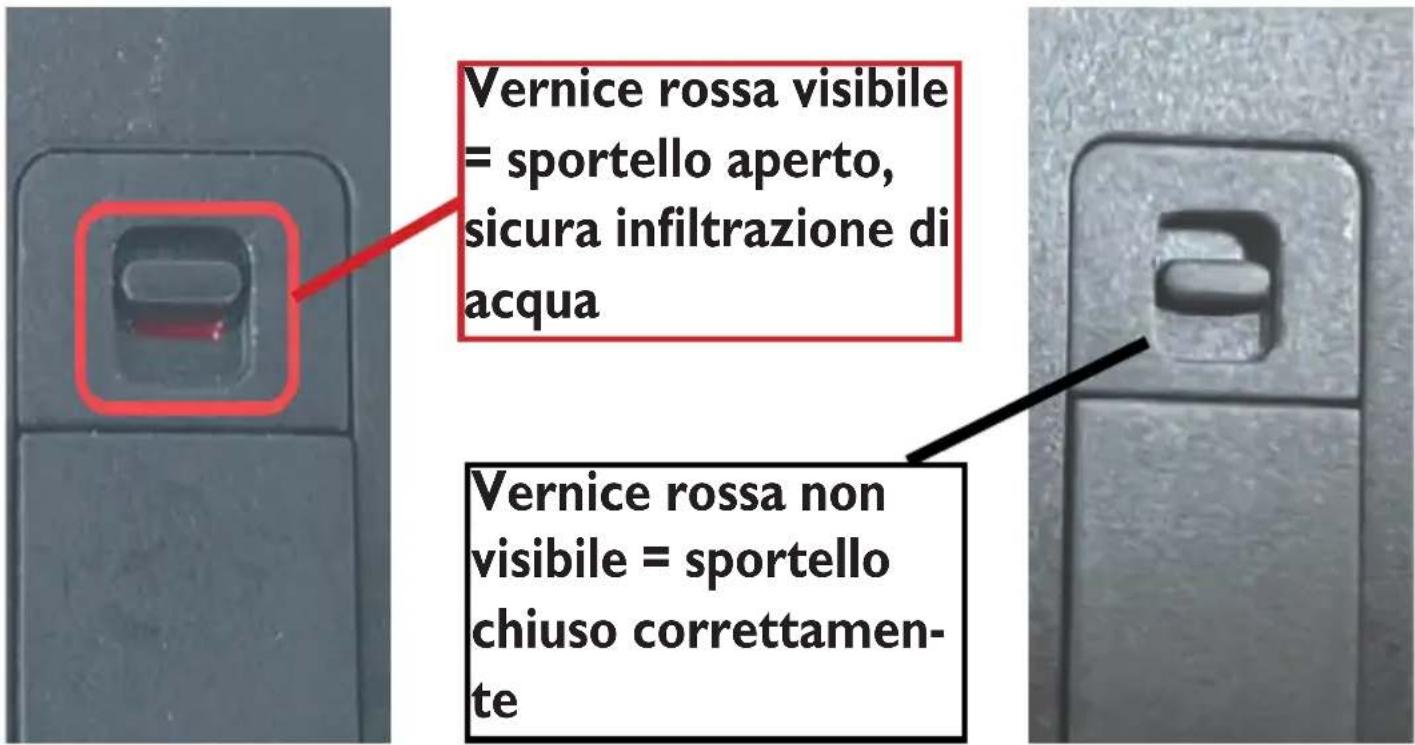

CORRETTA CHIUSURA DELLO SPORTELLO LATERALE

Il gancio di apertura dello sportello laterale e' dotato di una speciale vernice rossa che serve come indicatore per una corretta chiusura. Al momento della chisura, se la vernice rossa e' visibile, significa che lo sportello non e' chiuso correttamente, aprire di nuovo lo sportello e richiuderlo fino ad udire un click (la vernice rossa non deve essere visibile).

Vernice rossa visibile = sportello aperto, sicura infiltrazione di acqua Vernice rossa non visibile = sportello chiuso correttamen- te

Se lo sportello non viene chiuso correttamente e' sicura l'infiltrazione di acqua con conseguente guasto del prodotto. In questo caso la garanzia decade.

ATTENZIONE: è fondamentale fissare saldamente lo sportello della fotocamera prima di immergerla in acqua. In caso contrario, potrebbero verificarsi infiltrazioni che potrebbero danneggiare o rendere inutilizzabile la fotocamera. L'acqua potrebbe danneggiare sia la fotocamera che la batteria, il che potrebbe causare un'esplosione o un incendio. La garanzia non copre i danni causati dall'acqua derivanti da un errore dell'utente.

DESCRIZIONE COMANDI E DEGLI ACCESSORI IMPORTANTE

ISTRUZIONI PER L'USO

I. INSERIRE LA SCHEDA MICRO SD NELLA SLOT:

Assicurarsi di inserire la scheda con il lato superiore rivolto verso la lente della camera.

La parte inferiore della scheda con i contatti elettrici deve essere rivolta verso la parte posteriore della fotocamera.

Nota: scegliere una scheda Micro SD ad alta velocità di marca e formattarla sul computer prima dell'uso. Non è garantito che le carte neutre funzionino normalmente.

2. RICARICA DELLA BATTERIA

La batteria e' integrata nella fotocamera e non puo' essere sostituita dall'utente.

• La batteria può essere caricata collegando il dispositivo a qualsiasi porta USB del computer o di un caricabatterie tramite cavo USB/Type-C. In fase di carica la spia di funzionamento diventa rossa lampeggiante, a carica terminata il led spia sarà rossa fissa.
  • La fotocamera può essere caricata anche nell'auto utilizzando un caricatore con presa USB (non in dotazione).
• La fotocamera può essere utilizzata per la registrazione anche durante la fase di ricarica.

3. ACCENSIONE/ SPEGNIMENTO

• Premere e tenere premuto il tasto MODE per accendere o spegnere la fotocamera.
• Lo schermo si spegnerà automaticamente, in base alle impostazioni del MENU. Per riaccendere lo schermo, premere il tasto OK.

4. MODALITÀ DI COMMUTAZIONE

E' possibile passare da una modalità all'altra:Video/ Foto/ Riproduzione/ Menu impostazioni premendo il tasto MODE. La modalità attualmente attiva viene visualizzata dalle icone nell'angolo in alto a sinistra dello schermo.

In modalità Riproduzione, utilizzare i tasti "SU" e "GIU"' per selezionare il file da visionare e premere il tasto "OK" per avviare o arrestare la riproduzione.

E' possibile anche comandare la fotocamera direttamente tramite touch screen sul display principale.

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

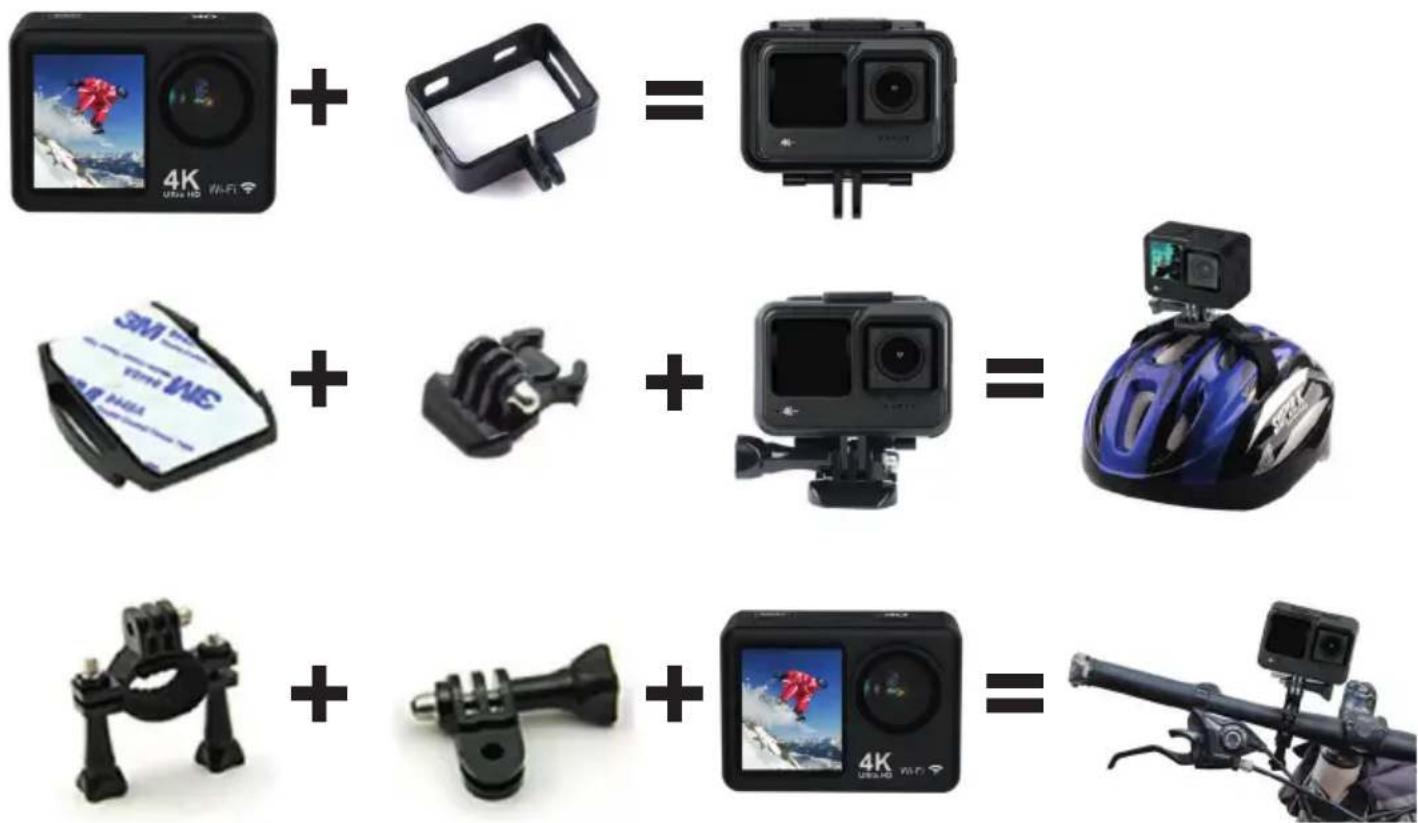

SUGGERIMENTI DI MONTAGGIO DELLA FOTOCAMERA

Collegare la fotocamera a caschi, componenti e attrezzatura utilizzando gli appositi accessori.

5. INDICATORI LED

Funzionanto Normale: LED blu.

In ricarica: LED rosso lampeggiante durante la ricarica, luce rossa fissa quando la ricarica è completa.

6. REGISTRARE UN VIDEO

6.1 Registrare un Video

Selezionare la modalità Video, comparirà l'icona

I. Premere il tasto "OK" per avviare la registrazione. Un'icona rossa lampeggiante apparirà sullo schermo, insieme all'indicazione del tempo di registrazione video trascorso.
2. Premere nuovamente il tasto "OK" per arrestare completamente la registrazione.

Premendo sul display Touch Screen l'icona si accede all'elenco delle impostazioni Video:

Risoluzione Video (Video resolution): per la scelta della risoluzione video

Registrazione con audio (Recording sound): per attivare la registrazione dell'audio durante le riprese

Lapse video:attiva la funzione di time lapse, crea un video registrando un fotogramma ad ogni intervallo di tempo impostato.

Loop: attiva la modalità di registrazione in loop, dividendo la registrazione in corso in file di una certa lunghezza temporale.

All'esaurirsi della memoria disponibile, i vecchi file in ordine cronologico verranno sovrascritti e cancellati.

Slow Motion: per selezionare la risoluzione della funzione slow motion.

Premendo il touch screen nel punto centrale in basso del display, e' possibile impostare direttamente le varie modalità video: VIDEO, LOOP, LAPSE, SLOW MOTION.

6.2 Funzione Slow Motion

Selezionare la modalità Slow Motion:

I. Premere il tasto "OK" per avviare la registrazione del video, allo stesso tempo la luce blu lampeggerà;
2. Premere nuovamente il tasto "OK" per interrompere il video, anche la luce blu smetterà di lampeggiare.

6.3 Funzione Time lapse

I. Accedere al menu delle impostazioni, attivare questa funzione e tornare alla modalità video;

1. Verrà visualizzata l'icona sullo schermo, premere il tasto "OK" per avviare la registrazione del video, allo stesso tempo la luce blu lampeggerà, premere nuovamente il pulsante "OK" per interrompere il video, anche la luce blu smetterà di lampeggiare.

7. SCATTARE UNA FOTO

Selezionare la modalità Foto, comparirà l'icona :

I. Premere il tasto "OK" per scattare una foto.

Premendo sul display Touch Screen l'icona si accede all'elenco delle impostazioni Foto:

Risoluzione Foto (Photo resolution): per la scelta della risoluzione video

Timer: per impostare un tempo di ritardo dello scatto rispetto al momento in cui si preme il tasto.

Auto: per impostare l'intervallometro, la camera scattera continuamente foto alla distanza temporale impostata.

Burst: per impostare il numero di scatti continui che verranno salvati ad ogni pressione del tasto.

Visualizzare i video o le foto registrate

Selezionare la modalità Riproduzione, comparirà l'icona

I. Premere il pulsante Su/Giù per selezionare i file, premere il pulsante OK per riprodurre video o foto oppure toccare sul touch screen la freccia sinistra/destra per selezionare i files.

8. IMPOSTAZIONI GENERALI DELLA FOTOCAMERA

Selezionare la modalità di impostazioni generali, comparirà sul display un menu', premere l'icona, saranno presenti varie voci da scorrere e selezionare tramite touch screen:

Esposizione (Exposure): per regolare la correzione dell'esposizione.

Bilanciamento bianco (White balance): per selezionare il bilanciamento del bianco in base alle condizioni ambientali.

Rotazione immagine (Image rotation): effettua la rotazione dell'immagine video.

Driving mode: modalità di ripresa in auto (Dash Cam), collegare la fotocamera tramite cavo USB ad una presa di alimentazione sotto chiave. All'accensione dell'auto la fotocamera si accenderà e inizierà la registrazione video, allo spegnimento dell'auto la fotocamera interromperà la registrazione e si spegnerà.

Frequenza (Frequency): per selezionare la frequenza di funzioanmento della luce artificiale.

Led indicatore (Led light): attiva/spegne il led indicatore di funzionamento.

Screen saver: spegne il display dopo un certo tempo di inattività.

Autospegnimento (Auto Shutdown): spegnimento automatico della fotocamera dopo un certo tempo di inattività.

Time watermark: registra data e ora su video e foto.

Lingua (Language): per selezionare la lingua del menu'.

Data e ora (date-Time): per regolare data e ora.

Formattazione (Format): per formattare la scheda di memoria.

Impostazioni di fabbrica (Reset Factory): per ripristinare le impostazioni iniziali di fabbrica.

Versione firmware (Firmware version):versione software della fotocamera.

9. ARCHIVIAZIONE DEI FILE SU PC

Utilizzare un cavo USB per esportare i files su un computer e riprodurli oppure estrarre la scheda Micro SD e accedere ai dati dell'immagine tramite un lettore di schede.

Collegamento al PC

Collegare la fotocamera al PC e accendere la fotocamera, lo schermo visualizzerà 3 modalità:

- modalità USB, selezionando questa modalità il Pc vedrà la fotocamera come una memoria esterna.

- fotocamera PC, il Pc vedrà la fotocamera come una webcam.

- modalità di ricarica, nessun collegamento con il Pc, solo ricarica della batteria.

Selezionare sul touch screen la modalità desiderata.

10. CAMBIO DELLO SCHERMO ANTERIORE E POSTERIORE

Lo schermo posteriore e lo schermo anteriore possono essere commutati sulle modalità video e foto:

- Premere a lungo il pulsante Giù; lo schermo posteriore si spegne e si attiverà lo schermo anteriore.

- Premere a lungo il pulsante Giù per riattivare lo schermo posteriore e disattivare quello anteriore.

II. INSTALLAZIONE E USO DEL WI-FI

La fotocamera può connettersi tramite Wi-Fi ad un tablet o ad uno smartphone iOS o Android.

Per stabilire una connessione, procedere nel seguente modo:

I. Installare l'applicazione "XDV" sul vostro smartphone o tablet. E' possibile trovarla su Google Play store (per dispositivi che ultizzano Android) o su APP Store (per dispositivi iOS), oppure utilizzare il seguente QR Code:

iOS

1. Accendere la fotocamera e premere il tasto "SU" per avviare la funzione Wi-Fi, sul display compariranno tutte le informazioni WiFi;
2. Attivare la rete Wi-Fi sul vostro smartphone o tablet. Cercare la rete generata dalla fotocamera e connettersi ad essa. Immettere la password di accesso (password predefinita 12345678); confermare, se richiesto, il collegamento sullo smartphone.
3. Dopo aver stabilito una connessione Wi-Fi tra la fotocamera e uno smartphone/Tablet aprire l'app "XDV", qui è possibile modificare le impostazioni della fotocamera e avere un'anteprima live dell'immagine registrata. Inoltre è possibile scaricare i file della Videocamera sul vostro smrtphone/Tablet, oppure eliminare o condividere i file.

Per ulteriori info sull'app XDV visitare il sito del produttore dell'app.

Per disattivare la funzione Wi-Fi premere nuovamente il tasto "SU".

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

• Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.
• Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.
• La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.
• La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.
• Evitare di tenere la batteria sotto carica tutta la notte.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

Per rimuovere la batteria rivolgersi ad un centro specializzato con personale qualificato.

SPECIFICHE TECNICHE

Display:	......	2.0" IPS Touch screen + 1.3" IPS
Lente:	...... 140° Wide angle lens
Risoluzione registrazioni Video:		30FPS 4K - 30FPS 2.7K
	60FPS 1080p - 30FPS 1080p120FPS 720p - 60FPS 720p - 30FPS 720p
Formato Video:	......	MP4
Risoluzione Foto:	......	20M/16M/12M/8M/5M/2M
Memoria massima supportata:	......	Micro SDHC classe 10 128GB
Frequenza Wi-Fi:	......	2,4GHz
Potenza Wi-Fi:	......	1,5mW
Funzione Wi-Fi:	......	Trasmissione di immagini, controllo remoto, impostazione, sincronizz. e condivisione di album
Connessioni:	......	USB 2.0
Alimentazione:	......	5V, 2A
Capacità batteria:	......	3,7V 1000mAh
Durata della batteria:	......	In ripresa video circa 120 minuti
Tempo di ricarica:	......	Circa 3 ore
Dimensioni:	......	66 x 46.3 x 35 mm
Peso:	......	116 gr con batteria

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure I a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014.

Il fabbricante TREVI dichiara che il tipo di apparecchiatura GO 2600 4K è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCGO26004K.pdf
