MANUALE UTENTE iDMX CORE Cameo

ACCESSORI IN DOTAZIONE

36

DATI TECNICI

37

DICHIARAZIONI DEL PRODUTTORE

37

COMMUNICATION SHEET IDMX® CORE 39

ENGLISH

Avete fatto la scelta giusta!

Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

MISURE PRECAUZIONALI

1. Lesen S1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Il dispositivo è destinato all'impiego esclusivamente in ambienti chiusi; non deve essere utilizzato nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le indicazioni speciali riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprire né modificare il dispositivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.
7. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.
11. L'installazione del dispositivo deve essere realizzata unicamente in assenza di tensione (staccare la spina dalla rete elettrica).
12. Polvere e depositi di altra natura all'interno del dispositivo possono danneggiarlo. A seconda delle condizioni ambientali (polvere, nicotina, nebbia ecc.) il dispositivo deve essere sottoposto a regolari interventi di manutenzione e pulizia da parte di personale specializzato

(senza garanzia, interventi a carico del proprietario) per evitare surriscaldamento e malfunzionamenti.

1. La distanza dai materiali infiammabili deve essere di almeno 0,5 m

2. I cavi di rete utilizzati per l'alimentazione elettrica di più dispositivi devono avere una sezione di almeno 1,5 mm². I cavi impiegati nell'Unione Europea devono essere di tipo H05VV-F o simile. Adam Hall offre cavi idonei. Tali cavi consentono di collegare più dispositivi dalla presa di uscita POWER OUT di un apparecchio alla presa POWER IN di un altro dispositivo. La potenza assorbita complessivamente da tutti i dispositivi non deve superare il valore indicato (v. stampigliatura sul dispositivo stesso). Aver cura di mantenere i cavi di rete quanto più possibile corti.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! La superficie dell'alloggiamento del proiettore può riscaldarsi fino a 70°C durante il normale funzionamento. Assicurarsi che non avvenga alcun contatto accidentale con l'alloggiamento. Far raffreddare sempre a sufficienza la lampada prima di smontarla, eseguire lavori di manutenzione, ricaricarla ecc.

Avvertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

INTRODUZIONE

Il controllo dell'illuminazione wireless dai dispositivi iOS e Android è subito a portata di mano con iDMX® CORE WiFi e W-DMXTM Box. Il dispositivo alimentato a batteria è sviluppato appositamente per funzionare con l'app iDMX® Controller di Cameo. Alloggia un trasmettitore W-DMXTM con una portata fino a 300 m, che lavora sulla banda di frequenza di 2,4 GHz. Ingressi e uscite DMX a 3 e 5 poli consentono l'uso con console di controllo luci DMX così come il controllo wireless di proiettori DMX tradizionali tramite WiFi. La potente batteria interna agli ioni di litio di LG vanta una durata fino a 8 ore. Grazie a power bank esterni è possibile estendere a piacere la durata di esercizio di iDMX® CORE. Un sistema di gestione della batteria integrato protegge dal sovraccarico e dallo scaricamento completo, per una lunga durata della batteria. Sono compresi nella dotazione un alimentatore-caricatore con cavo USB, 2 cavi DMX a Y e una borsa imbottita.

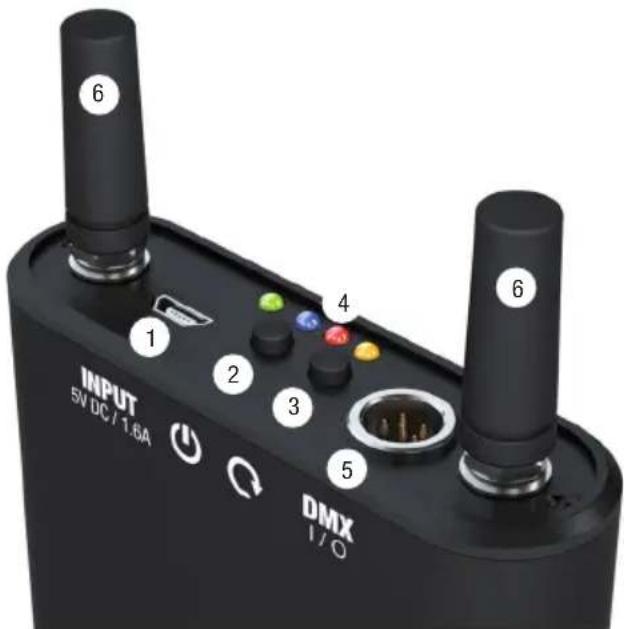

CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE

6 INPUT 5V DC / 1.6A 1 2 3 4 5 6 DMX I/O

1 INPUT

Prese micro-USB per la ricarica della batteria interna (tensione di carica 5V CC / 1,6 A, alimentatore e cavo USB in dotazione) e per il collegamento di un power bank (batteria esterna da 5 V). Non appena la batteria interna viene ricaricata, la spia LED del livello di carica della batteria lampeggia ogni 2 secondi circa; quando la batteria è completamente carica, il LED smette di lampeggiare e diventa verde fisso.

2 INTERRUTTORE ON-OFF

Per accendere o spegnere il dispositivo, tenere premuto il tasto per circa 3 secondi.

3 TASTO MULTIFUNZIONE

W-DMX: per accoppiare un ricevitore W-DMX o un proiettore W-DMX compatibile, attivare W-DMX nel ricevitore e reimpostare il modulo di ricezione (seguire le istruzioni del ricevitore W-DMX). Tenere premuto il tasto W-DMX del trasmettitore iDMX-CORE per circa 3 secondi. L'accoppiamento al ricevitore W-DMX viene effettuato in automatico. Seguire i medesimi passaggi per accoppiare in un secondo momento i ricevitori W-DMX a iDMX-CORE accanto ai dispositivi già accoppiati. Il collegamento ai dispositivi già accoppiati rimane invariato.

Commutazione della sorgente del segnale: per commutare la sorgente del segnale da WiFi a DMX e viceversa, premere il tasto 2 volte in rapida successione (doppio clic). La sorgente del segnale attiva verrà indicata con la spia LED blu o rossa.

4 SPIE LED

Doppio LED (verde / rosso): indica il livello di carica della batteria. Non appena la batteria viene ricaricata, la spia LED lampeggia ogni 2 secondi circa; quando la batteria è carica, il LED smette di lampeggiare e diventa verde fisso. Se il livello di carica della batteria è compreso tra il 50% e il 100%, la spia LED diventa verde. Se la spia LED è arancione, il livello di carica è compreso tra circa il 20% e il 50%, se è rossa, il livello di carica è inferiore al 20%. Collegare immediatamente il caricabatterie o il power bank.

LED blu: indica lo stato del WiFi. Se è stato impostato il WiFi come sorgente del segnale e i dati vengono trasmessi dall'app iDMX Controller tramite WiFi, il LED resta accesso. Se il LED lampeggia ogni 2 secondi circa, non vengono trasmessi dati tramite WiFi dall'app iDMX. Dopo l'accensione del dispositivo, il LED blu lampeggia brevemente a una frequenza di circa 3 Hz (lampeggio rapido), a indicare che il parametro WiFi è in corso di inizializzazione.

LED rosso: indica lo stato del DMX. Se è stato impostato il DMX come sorgente del segnale ed è presente un segnale DMX, il LED resta acceso. Se il LED lampeggia ogni 2 secondi circa, non è presente alcun segnale DMX. Dopo l'accensione del dispositivo, il LED rosso lampeggia brevemente a una frequenza di circa 3 Hz (lampeggio rapido), a indicare che il parametro di rete è in corso di inizializzazione.

LED arancione: indica lo stato del W-DMX. Dopo aver avviato la procedura di accoppiamento con un ricevitore W-DMX compatibile (v. punto 3), il LED arancione lampeggia per 5 secondi a una frequenza di circa 3 Hz. Trascorsi 5 secondi, il LED resta acceso. Quando si disaccoppio un ricevitore W-DMX, il LED lampeggia 1 volta (disaccoppiamento tramite app iDMX® Controller).

5 DMX I/O

Presa di collegamento per un cavo adattatore a Y DMX IN /OUT (1 a 3 poli e 1 a 5 poli forniti in dotazione).

6 ANTENNE WIFI E W-DMX

Antenne svitabili per la trasmissione e ricezione W-DMX e WiFi.

FACTORY RESET: per resettare il dispositivo alle impostazioni di fabbrica, tenere premuti contemporaneamente il tasto 2 e il tasto 3 per 10 secondi circa.

NOTA

Durante il funzionamento di iDMX® CORE WiFi To W-DMX™ Converter vicino a una rete WLAN da 2,4 GHz è possibile che quest'ultima presenti delle interferenze. Se possibile, in questo caso passare a una rete WLAN da 5 GHz.

L'app Cameo iDMX® Controller è disponibile per dispositivi sia iOS che Android e può essere scaricata gratuitamente dalla pagina del dispositivo su WWW.CAMEOLIGHT.COM.

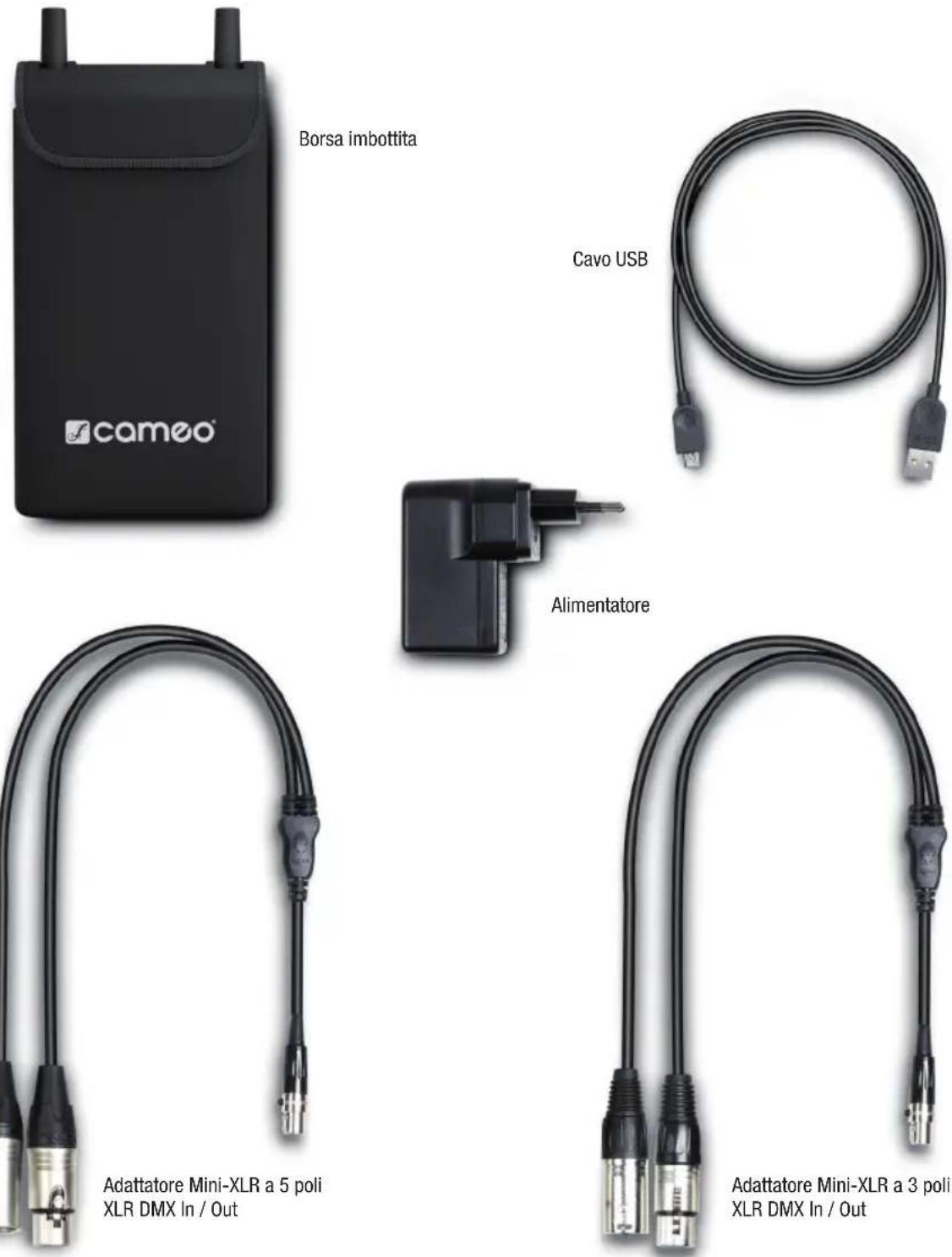

ACCESSORI IN DOTAZIONE

DATI TECNICI

Codice articolo: CLIDMXCORE

Tipologia di prodotto: Accessorio DMX
Tipo: WiFi to W-DMXTM Converter
Rete WiFi: 2,4 GHz (canale 2 o 11)
Portata WiFi: Fino a 15 m
Rete W-DMXTM: 2,4 GHz
Portata W-DMXTM: Fino a 300 m
Ingresso DMX: Mini-XLR (1 adattatore a Y XLR a 3 poli e 1 adattatore a Y XLR a 5 poli inclusi)
Uscita DMX: Mini-XLR (1 adattatore a Y XLR a 3 poli e 1 adattatore a Y XLR a 5 poli inclusi)
Controllo: USITT DMX512, app iDMX Controller per Android e iOS
Elementi di comando: Power, W-DMXTM
Elementi di visualizzazione:	Livello della batteria, stato WiFi, stato DMX, stato W-DMXTM
Collegamenti:	1 presa di ricarica micro-USB, 2 antenne, DMX
Tensione di carica: 5V, 1,6A (alimentatore e cavo USB inclusi)
Tipo di batteria:	LG agli ioni di litio (integrata, non rimovibile)
Durata della batteria (livello di carica 100%):	Fino a 8 ore
Energia batteria:	24 Wh
Tempo di ricarica della batteria:	circa 6 ore (100%)
Dispositivo di protezione della batteria:	protezione dal sovraccarico e dallo scaricamento completo
Temperatura ambiente (in esercizio):	-10°C - +40°C
Umidità dell'aria:	0% - 80% (senza condensa)
Materiale alloggiamento:	Alluminio
Colore alloggiamento:	Nero
Raffreddamento alloggiamento:	Convezione
Dimensioni (antenne incluse):	85 x 170,5 x 25 mm
Peso:	0,34 kg (senza accessori)
Altre caratteristiche:	Borsa imbottita, alimentatore, cavo USB, 2 adattatori a Y, 2 antenne in dotazione

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

DICHIARAZIONE FCC

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità possono invalidare il diritto dell'utente ad utilizzare l'apparecchiatura. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non deve provocare interferenze dannose e
(2) il dispositivo deve accettare qualsiasi interferenza, incluse interferenze che potrebbero causare malfunzionamenti

NOTA: Questo dispositivo è stato collaudato e ritenuto conforme ai limiti dei dispositivi digitali di classe B, in conformità alla Parte 15 delle normative FCC. Questi limiti sono stati definiti per garantire una ragionevole protezione dalle interferenze dannose all'interno di una zona residenziale. Questo dispositivo genera, utilizza e può emettere energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può provocare interferenze dannose alle comunicazioni radio. Tuttavia, non è fornita alcuna garanzia che in una particolare instal-

lazione non possa verificarsi un fenomeno di interferenza. Se questa apparecchiatura provoca interferenze dannose alla ricezione radiotelevisiva, eventualità verificabile accendendo e spegnendo l'unità, si consiglia all'utente di correggere l'interferenza in uno dei seguenti modi:

• Riorientare o riposizionare l'antenna.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare il dispositivo ad una presa su un circuito diverso da quello a cui il ricevitore è attualmente collegato.
• Consultare il rivenditore o un tecnico radiotelevisivo per ricevere assistenza.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].
