INSTRUKCJA OBSŁUGI iDMX CORE Cameo

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdują Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM.

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych.
11. Urządzenie zostało zaprojektowane wyłącznie do użytku w pomieszczeniach. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
2. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.
5. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
6. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
7. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.
8. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.
9. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

10. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

11. Instalacja urządzenia powinna odbywać się, gdy urządzenie nie jest podłączone do źródła zasilania (należy wyjąć wtyczkę z gniazda).

12. Kurz i inne osady wewnątrz urządzenia mogą je uszkodzić. W zależności od warunków otoczenia (kurz, nikotyna, opary itp.) urządzenie powinno być konserwowane lub czyszczone przez wykwalifikowanego specjalistę (usługa nieobjęta gwarancją), aby zapobiec przegrzaniu i nieprawidłowemu działaniu.
    34: Odstęp od materiałów łatwopalnych musi wynosić co najmniej 0,5 m.
13. Powierzchnia przekroju poprzecznego przewodów zasilających większą liczbę urządzeń musi wynosić co najmniej 1,5 mm². W krajach Unii Europejskiej przewody muszą spełniać wymagania normy H05VV-F lub podobne wytyczne. Adam Hall oferuje odpowiednie przewody. Używając tych przewodów można podłączyć większą liczbę urządzeń przez złącze Power out i Power in kolejnego urządzenia. Należy upewnić się, że całkowity pobór mocy wszystkich podłączonych urządzeń nie przekracza wartości podanej w amperach na urządzeniu. Należy dopilnować, aby kable łączące poszczególne urządzenia były możliwie jak najkrótsze.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Powierzchnia obudowy reflektora podczas normalnej pracy może się nagrzać do 70°C. Zachowaj ostrożność, aby przypadkowo nie dotknąć obudowy. Przed demontażem, pracami konserwacyjnymi, ładowaniem itp. należy zawsze poczekać, aż reflektor ostygnie.

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

WPROWADZENIE

Urządzenie iDMX® CORE WiFi i W-DMXTM Box umożliwia bezprzewodowe sterowanie oświetleniem za pomocą urządzeń z systemami iOS i Android. Urządzenie jest zasilane bateriami i przeznaczone specjalnie do stosowania z aplikacją kontrolera iDMX® firmy Cameo. Zostało wyposażone w nadajnik W-DMXTM o zasięgu do 300 m, pracujący w zakresie 2,4 GHz. 3- oraz 5-stykowe wejścia i wyjścia DMX umożliwiają współpracę z konsolami świetlnymi DMX oraz bezprzewodowe sterowanie konwencjonalnymi reflektorami DMX za pośrednictwem WiFi. Mocny wbudowany akumulator litowo-jonowy firmy LG umożliwia 8-godzinną pracę urządzenia. Czas prasy urządzenia iDMX® CORE można dowolnie przedłużyć, stosując zewnętrzne power banki. Zintegrowany system zarządzania akumulatorem chroni przed przeładowaniem oraz głębokim rozładowaniem, co zwiększa jego żywotność. W zestawie znajdują się także: ładowarka sieciowa z kablem USB, 2 kable DMX typu Y oraz wyściełany pokrowiec.

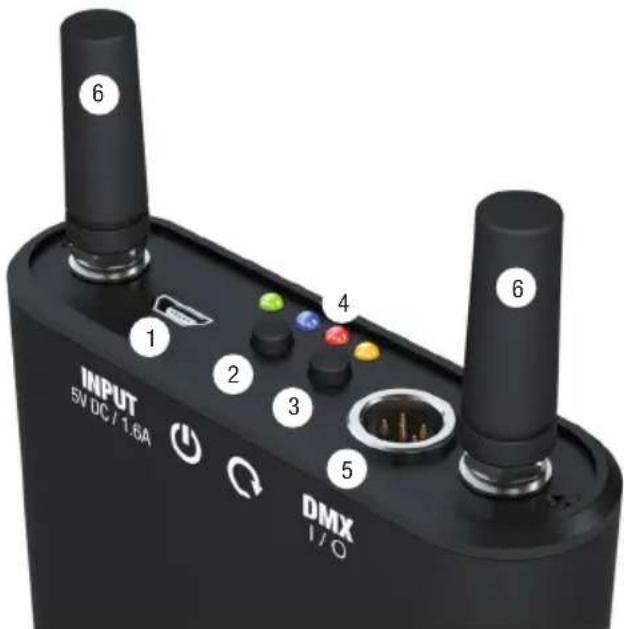

GNIAZDA, ELEMENTY OBSŁUGI I WSKAŻNIKI

6 INPUT 5V DC / 1.6A 1 2 3 4 5 6 DMX I/O

1 INPUT

Gniazdo micro USB do ładowania wbudowanego akumulatora (napięcie ładowania 5 V DC/ 1,6 A, ładowarka i kabel USB w zestawie) oraz do podłączenia power banku (zewnętrzny pakiet ogniw 5 V). Podczas ładowania wbudowanego akumulatora dioda LED miga co ok. 2 sekundy. Po pełnym naładowaniu dioda przestaje migać i świeci ciągle na zielono.

2 WŁACZNIK/ WYŁACZNIK

Aby włączyć lub wyłączyć urządzenie, naciśnij i przytrzymaj przycisk przez ok. 3 sekundy.

3 PRZYCISK WIELOFUNKCYJNY

W-DMX: Aby skojarzyć urządzenie z odbiornikiem W-DMX lub reflektorem z funkcją W-DMX, aktywuj tryb W-DMX w urządzeniu odbiorczym i zresetuj moduł odbioru (postępuj zgodnie z instrukcją odbiornika W-DMX). Następnie naciśnij przycisk W-DMX nadajnika iDMX-CORE i przytrzymaj przez ok. 3 sekundy – nadajnik zostanie wówczas automatycznie skojarzony z odbiornikiem W-DMX. Aby skojarzyć dodatkowe

odbiorniki W-DMX z urządzeniem iDMX-CORE, wykonaj te same czynności. Wcześniej skojarzone odbiorniki zostaną zachowane.

Przełączanie źródeł sygnału: Aby przełączyć źródło sygnału z WiFi na DMX lub odwrotnie, szybko dwukrotnie naciśnij przycisk (podwójne kliknięcie). Niebieska lub czerwona dioda LED wskazuje, które źródło sygnału jest aktualnie aktywne.

4 WSKAŹNIKI LED

Dioda dual LED (zielona/ czerwona): Sygnalizuje stan naładowania akumulatora. Podczas ładowania akumulatora dioda miga co ok. 2 sekundy, po pełnym naładowaniu przestaje migać i świeci ciągle na zielono.

Gdy stan naładowania akumulatora wynosi 50% - 100%, dioda świeci na zielono. Gdy dioda świeci na pomarańczowo, stan naładowania wynosi ok. 20% - 50%, a jeśli na czerwono – poniżej 20%. Należy wówczas niezwłocznie podłączyć urządzenie do ładowarki lub power banku.

Niebieska dioda LED: Sygnalizuje stan WiFi. Jeśli wybrano WiFi jako źródło sygnału i aplikacja kontrolera iDMX przesyła dane za pośrednictwem WiFi, dioda LED świeci ciągle. Jeśli dioda miga co ok. 2 sekundy, oznacza to, że aplikacja iDMX nie przesyła danych za pośrednictwem WiFi. Po włączeniu urządzenia niebieska dioda przez krótki czas miga z częstotliwością ok. 3 Hz (szybkie miganie), co sygnalizuje inicjalizację parametrów WiFi.

Czerwona dioda LED: Sygnalizuje stan DMX. Jeśli wybrano DMX jako źródło sygnału i w urządzeniu jest sygnał DMX, dioda świeci stale. Jeśli dioda miga co ok. 2 sekundy, w urządzeniu nie ma sygnału DMX. Po włączeniu urządzenia czerwona dioda przez krótki czas miga z częstotliwością ok. 3 Hz (szybkie miganie), co sygnalizuje inicjalizację parametrów sieciowych.

Pomarańczowa dioda LED: Sygnalizuje stan W-DMX. Po rozpoczęciu procesu kojarzenia urządzenia z odbiornikiem wyposażonym w funkcję W-DMX (zob. punkt 3) pomarańczowa dioda przez 5 sekund miga z częstotliwością ok. 3 Hz. Po upływie 5 sekund dioda zaczyna świecić ciągle. Po anulowaniu skojarzenia odbiornika W-DMX (za pośrednictwem aplikacji kontrolera iDMX®) dioda miga 1 raz na sekundę.

5 DMX I/O

Gniazdo wejściowe/ wyjściowe DMX do podłączenia kabla adaptera typu Y (w zestawie po 1 kablu w wersji 3- i 5-biegunowej).

6 ANTENY WIFI I W-DMX

Odkręcane anteny do nadawania i odbioru w trybach W-DMX i WiFi.

PRZYWRACANIE USTAWIEN FABRYCZNYCH: Aby przywrócić ustawienia fabryczne, naciśnij równocześnie i przytrzymaj przyciski nr 2 i 3 przez ok. 10 sekund.

WSKAZÓWKA

W razie pracy konwertera iDMX Core WiFi i W-DMX w pobliżu sieci WLAN 2,4 GHz może dojść do zakłóceń sieci WLAN. W miarę możliwości należy wówczas skorzystać z sieci WLAN 5 GHz.

Aplikację kontrolera iDMX® marki Cameo dla urządzeń z systemami iOS oraz Android można pobrać bezpłatnie na stronie produktu pod adresem: WWW.CAMEOLIGHT.COM.

Wyściełany pokrowiec

Kabel USB

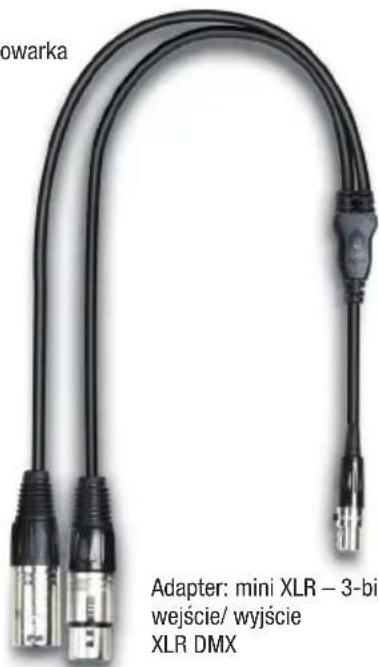

Adapter: mini XLR - 5-bie wejście/ wyjście XLR DMX

Ładowarka

owarka Adapter: mini XLR - 3-bi wejście/ wyjście XLR DMX

Adapter: mini XLR – 3-biegunowe wejście/ wyjście XLR DMX

DANE TECHNICZNE

Numer artykułu: CLIDMXCORE
Rodzaj produktu: Akcesoria DMX
Typ: Konwerter WiFi i W-DMXTM
Sieć WiFi: 2,4 GHz (kanał 2 lub 11)
Zasięg WiFi: do 15 m
Sieć W-DMXTM: 2,4 GHz
Zasięg W-DMXTM: do 300 m
Wejście DMX: Mini XLR (w zestawie 1 kabel adapter typu Y z 3-biegunowym złączem XLR oraz 1 kabel adapter typu Y z 5-biegunowym złączem XLR)
Wyjście DMX: Mini XLR (w zestawie 1 kabel adapter typu Y z 3-biegunowym złączem XLR oraz 1 kabel adapter typu Y z 5-biegunowym złączem XLR)
Sterowanie: USITT DMX512, iDMX controller app Android & IOS
Przyciski: Power, W-DMXTM
Wskaźniki:	Stan naładowania akumulatora, stan WiFi, stan DMX, stan W-DMXTM
Przyłącza: 1 gniazdo zasilania micro USB, 2 anteny, DMX
Napięcie ładowania:	5 V, 1,6 A (ładowarka i kabel USB w zestawie)
Typ akumulatora:	Akumulator litowo-jonowy LG (zintegrowany, wbudowany na stałe)
Czas pracy akumulatora (100% naład-owania):	do 8 godzin
Pojemność akumulatora:	24 Wh
Czas ładowania akumulatora:	ok. 6 godziny (100%)
Zabezpieczenie akumulatora:	Zabezpieczenie przed przeładowaniem i głębokim rozładowaniem
Temperatura otoczenia (w czasie pracy):	-10°C – +40°C
Wilgotność powietrza:	0% – 80% (bez kondensacji)
Materiał obudowy:	Aluminium
Kolor obudowy:	czarny
Chłodzenie obudowy:	konwekcyjne
Wymiary (z antenami):	85 x 170,5 x 25mm
Waga:	0,34 kg (bez akcesoriów)
Pozostałe cechy:	W zestawie wyściełany pokrowiec, ładowarka, kabel USB, 2 kable adaptery typu Y, 2 anteny

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. W razie konieczności skorzystania z serwisu proszęskontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OŚWIADCZENIE FCC

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia. To urządzenie spełnia wymagania zawarte w części 15 przepisów FCC. Działanie urządzenia musi spełniać dwa warunki:

(1) To urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na wszelkie zakłócenia, również zakłócenia powodujące nieprawidłowe działanie

UWAGA: Urządzenie zostało sprawdzone i uznane za zgodne z wymaganiami dotyczącymi urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Wymagania te opracowane zostały w celu zapewnienia należytej ochrony przed szkodliwym wpływem urządzeń stosowa-

nych w warunkach domowych. Niniejsze urządzenie wytwarza, używa i może emitować częstotliwość radiową. Jeśli jest zainstalowane i używane niezgodnie z instrukcją, może emitować szkodliwe zakłócenia sygnałów radiowych. Nie można jednak zagwarantować, że w przypadku konkretnej instalacji zakłócenia nie wystąpią. Jeśli niniejsze urządzenie wywołuje zakłócenia w odbiorze radiowym lub telewizyjnym, które można zidentyfikować poprzez wyłączenie i ponowne włączenie urządzenia, użytkownik powinien podjąć próbę usunięcia zakłóceń w następujący sposób:

– Zmienić ustawienie lub położenie anteny odbiorczej.
– Zwiększyć odstęp pomiędzy urządzeniem a odbiornikiem.
– Podłączyć urządzenie do innego gniazda elektrycznego tak, aby było zasilane z innego obwodu niż odbiornik.
– Skonsultować się ze sprzedawcą lub technikiem RTV w celu uzyskania pomocy.

DEKLARACJA ZGODNOŚCI CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie):

dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r.

dyrektywa niskonapięciowa (2014/35/UE)

dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE)

dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE)

Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com.

Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].
