SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

EINFÜHRUNG

Drahtlose Lichtsteuerung mit iOS- und Android-Geräten ist mit der iDMX® CORE WiFi und W-DMXTM Box sofort zur Hand. Das batteriebetriebene Gerät ist speziell für die Zusammenarbeit mit der iDMX® Controller App von Cameo entwickelt. Es beherbergt einen W-DMXTM Sender mit einer Reichweite von bis zu 300 m, der im 2,4 GHz Bereich arbeitet. 3- und 5-polige DMX-Ein- und Ausgänge ermöglichen den Einsatz mit DMX-Lichtpulten sowie die drahtlose Steuerung herkömmlicher DMX-Scheinwerfer über WiFi. Der leistungsstarke interne Lithium-Ionen-Akku von LG erlaubt eine Betriebsdauer von bis zu 8 Stunden. Durch externe Powerbanks kann die Betriebsdauer der iDMX® CORE beliebig verlängert werden. Ein integriertes Batterie-Management-System schützt für eine lange Lebensdauer des Akkus vor Über- und Tiefentladung. Ein Netzteil-Ladegerät mit USB-Kabel, 2 DMX Y-Kabel und eine gepolsterte Tasche gehören zum Lieferumfang.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

6 INPUT 5V DC / 1.6A 1 2 3 4 5 6 DMX I/O

1 INPUT

Micro-USB-Buchse zum Laden des internen Akkus (Ladespannung 5V DC / 1,6A, Netzteil und USB-Kabel im Lieferumfang enthalten) und zum Anschließen einer Powerbank (externer 5V Akkupack). Sobald der interne Akku geladen wird, blinkt die Anzeige-LED für den Akku-Ladestatus circa alle 2 Sekunden, ist der Akku voll geladen, stoppt das Blinken und die LED leuchtet permanent grün.

2 EIN / AUS-TASTER

Drücken und halten Sie den Taster für die Dauer von circa 3 Sekunden, um das Gerät ein- bzw. auszuschalten.

3 TASTER MIT MULTIFUNKTION

W-DMX: Zum Koppeln mit einem W-DMX Empfänger bzw. W-DMX-fähigen Scheinwerfer aktivieren Sie W-DMX im Empfangsgerät und setzen das Empfangsmodul zurück (Anleitung des W-DMX Empfangsgeräts beachten). Drücken und halten Sie den W-DMX-Taster des iDMX-CORE Senders für circa 3 Sekunden, die Kopplung mit dem W-DMX Empfänger erfolgt nun automatisch. Führen Sie die gleichen Schritte durch, um W-DMX Empfangsgeräte nachträglich neben bereits gekoppelten Geräten mit dem iDMX-CORE zu koppeln, die Verbindung zu den bereits gekoppelten Geräten bleibt dabei erhalten.

Umschalten der Signal-Quelle: Um die Signal-Quelle von WiFi auf DMX und umgekehrt umzuschalten, drücken Sie den Taster 2-mal kurz hintereinander (Doppelklick). Welche der beiden Signal-Quellen aktiviert ist, wird durch die blaue bzw. rote Anzeige-LED signalisiert.

4 ANZEIGE-LEDS

Dual LED (grün / rot): Zeigt den Ladestatus des Akkus an. Wird der Akku geladen, blinkt die LED circa alle 2 Sekunden, ist der Akku voll geladen, stoppt das Blinken und die LED leuchtet permanent grün. Ist der Ladestatus des Akkus bei 50% - 100%, leuchtet die LED grün. Leuchtet die LED orangefarben, ist der Ladestatus bei ca. 20% - 50%, leuchtet sie rot, bei unter 20%. Schließen Sie nun umgehend das Ladegerät, bzw. eine Powerbank an.

Blaue LED: Zeigt den WiFi-Status an. Ist als Signal-Quelle WiFi eingestellt und Daten werden von der iDMX Controller App via WiFi übertragen, leuchtet die LED permanent. Blinkt die LED circa alle 2 Sekunden, werden keine Daten von der iDMX App via WiFi übertragen. Nach dem Einschalten des Geräts blinkt die blaue LED für eine kurze Zeit in einer Frequenz von circa 3 Hz (schnelles Blinken) und zeigt damit an, dass die WiFi-Parameter initialisiert werden.

Rote LED: Zeigt den DMX-Status an. Ist als Signal-Quelle DMX eingestellt und es liegt ein DMX-Signal an, leuchtet die LED permanent, blinkt die LED circa alle 2 Sekunden, liegt kein DMX-Signal an. Nach dem Einschalten des Geräts blinkt die rote LED für eine kurze Zeit in einer Frequenz von circa 3 Hz (schnelles Blinken) und zeigt damit an, dass die Netzwerkparameter initialisiert werden.

Orangefarbene LED: Zeigt den W-DMX-Status an. Nachdem der Kopplungsvorgang mit einem W-DMX-fähigen Empfangsgerät gestartet wurde (siehe Punkt 3), blinkt die orangefarbene LED für 5 Sekunden in einer Frequenz von circa 3 Hz. Nach Ablauf der 5 Sekunden leuchtet die LED permanent. Beim Entkoppeln eines W-DMX Empfängers blinkt die LED 1 mal in der Sekunde (entkoppeln via iDMX® Controller App).

5 DMX I/O

Anschlussbuchse für ein DMX IN / OUT Y-Adapterkabel (1x 3-Pol Version und 1x 5-Pol Version im Lieferumfang enthalten).

6 WIFI UND W-DMX ANTENNEN

Abschraubbare Antennen für den W-DMX und WiFi Sende- und Empfangsbetrieb.

FACTORY RESET: Um das Gerät auf Werkseinstellungen zurückzusetzen, drücken und halten Sie die beiden Taster Nr. 2 und Nr. 3 für circa 10 Sekunden gleichzeitig gedrückt.

HINWEIS

Bei Betrieb des iDMX Core WiFi to W-DMX-Converters in der Nähe eines 2,4 GHz WLAN-Netzwerks können Störungen im WLAN-Netzwerk auftreten. Falls möglich, weichen Sie in diesem Fall auf ein 5 GHz WLAN-Netzwerk aus.

Die Cameo iDMX® Controller App steht sowohl für iOS- als auch Android-Geräte zum Download auf der Produktseite des Geräts auf WWW.CAMEOLIGHT.COM kostenlos zur Verfügung.

ZUBEHÖR INKLUSIVE

Adapter Mini-XLR auf 5-Pol XLR DMX In / Out

Adapter Mini-XLR auf 5-Pol XLR DMX In / Out

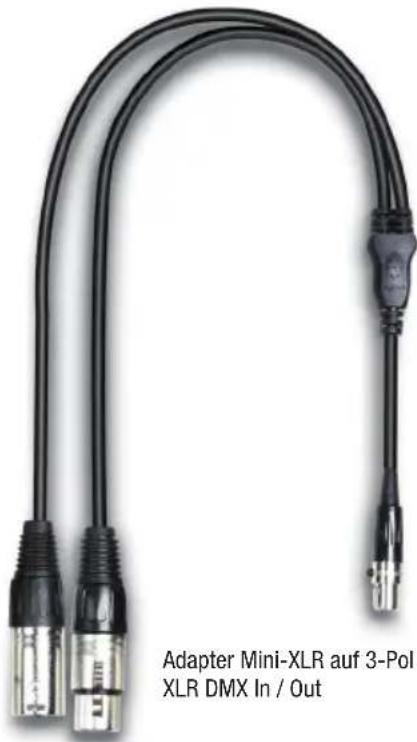

Adapter Mini-XLR auf 3-Pol XLR DMX In / Out

Adapter Mini-XLR auf 3-Pol XLR DMX In / Out

TECHNISCHE DATEN

Artikelnummer: CLIDMXCORE

Produktart: DMX Zubehör
Typ: WiFi to W-DMXTM Konverter
WiFi Netzwerk: 2,4 GHz (Kanal 2 oder 11)
Reichweite WiFi: bis 15 m
W-DMXTM Netzwerk: 2,4 GHz
Reichweite W-DMXTM: bis 300 m
DMX-Eingang: Mini-XLR (1x Y-Adapterkabel 3-Pol XLR & 1x Y-Adapterkabel 5-Pol XLR inklusive)
DMX-Ausgang: Mini-XLR (1x Y-Adapterkabel 3-Pol XLR & 1x Y-Adapterkabel 5-Pol XLR inklusive)
Steuerung: USITT DMX512, iDMX controller app Android & IOS
Bedienelemente: Power, W-DMXTM
Anzeigeelemente:	Akku Status, WiFi Status, DMX Status, W-DMXTM Status
Anschlüsse:	1x Micro-USB Ladebuchse, 2x Antenne, DMX
Ladespannung:	5 V, 1,6 A (Netzteil plus USB-Kabel inklusive)
Akku Typ:	LG Lithium-Ion (integriert, nicht entnehmbar)
Akku Laufzeit (Ladestatus 100%):	bis 8 Stunden
Akku Energie:	24 Wh
Akku Ladezeit:	ca. 6 Stunden (100%)
Akku Schutzeinrichtung:	Schutz vor Überladung und Tiefentladung
Umgebungstemperatur (in Betrieb):	-10°C - +40°C
Luftfeuchtigkeit:	0% - 80% (nicht kondensierend)
Gehäusematerial:	Aluminium
Gehäusefarbe:	schwarz
Gehäusekühlung: Konvektion
Abmessungen (inkl. Antennen):	85 x 170,5 x 25 mm
Gewicht:	0,34 kg (ohne Zubehör)
Weitere Eigenschaften:	gepolsterte Tasche, Netzteil, USB-Kabel, 2x Y-Adapterkabel, 2x Antenne inklusive

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FCC-ERKLÄRUNG

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, könnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben. Dieses Gerät entspricht den Bestimmungen in Abschnitt 15 der FCC-Richtlinien (Federal Communications Commission). Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Gerät darf keinerlei Störungen verursachen, und
(2) dieses Gerät muss jegliche Art von Störsignalen zulassen, einschließlich solcher, die zu Funktionsstörungen führen können.

HINWEIS: Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebieten sicherstellen. Dieses Gerät erzeugt, nutzt und emittiert Hochfrequenzstrahlung und kann bei einer nicht den Anweisungen entsprechenden Installation und Verwendung funktechnische Störungen verursachen. Es besteht jedoch keine Garantie, dass bei einer bestimmten Installation keine

Störungen auftreten. Kommt es durch dieses Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an einer Steckdose an, die nicht über denselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.
