MANUALE UTENTE DUB-H4 D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

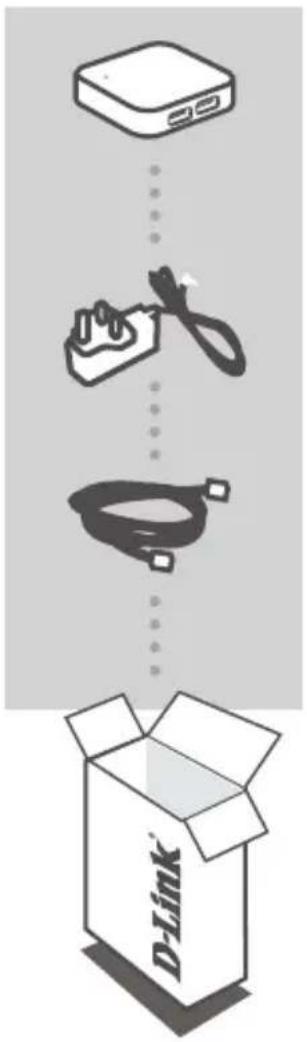

CONTENUTO DELLA CONFEZIONE

SOMMARIO

D-Link D-Link

HUB USB HI-SPEED 2.0 A 4 PORTE DUB-H4

ALIMENTATORE

CAVO USB 2.0

Se uno di questi articoli non sono inclusi nella confezione, rivolgersi al rivenditore.

CONFIGURAZIONE DEL PRODOTTO

INSTALLAZIONE RAPIDA

1. Collegare l'alimentatore al connettore situato nel retro del dispositivo DUB-H4. Collegare l'altra estremità a una presa a muro. Il LED sul dispositivo DUB-H4 diventerà verde per indicare che l'hub è alimentato.

Nota: questo passaggio è facoltativo, ma obbligatorio per la modalità di ricarica rapida. Consultare la pagina successiva per ulteriori informazioni.

1. Collegare l'estremità più piccola del cavo USB in dotazione nel retro del dispositivo DUB-H4.

1. Collegare l'estremità rettangolare del cavo USB in dotazione a una porta USB disponibile del computer.

1. Il computer rileva e installa automaticamente i driver per il dispositivo DUB-H4. A questo punto è possibile collegare i dispositivi USB 2.0 or USB 1.1 a una qualsiasi porta USB.

La porta USB nera con l'icona della batteria viene utilizzata per collegare un iPad® o un dispositivo ad elevato consumo energetico e consente di caricare rapidamente tali dispositivi in modalità di ricarica rapida. Consultare la pagina successiva per ulteriori informazioni.

Nota: l'assorbimento di potenza per i dispositivi collegati alle porte bianche non deve superare 500 mA, mentre l'assorbimento di potenza combinato di tutti i dispositivi collegati non deve superare 2 A.

MODALITÀ DI RICARICA RAPIDA iPAD®

PASSAGGIO DALLA MODALITÀ STANDARD ALLA MODALITÀ DI RICARICA RAPIDA

• Modalità standard: se è collegato a un computer acceso, il dispositivo DUB-H4 passa automaticamente alla modalità standard. In tale modalità è possibile che un iPad® collegato non visualizzi lo stato "Non in carica" e che la batteria venga caricata molto lenta-mente. Se il dispositivo DUB-H4 non è collegato all'alimentatore, l'hub verrà alimentato dalla porta USB del PC e ciò influirà sulla velocità e sulla capacità di caricamento della batteria dell'iPad®.
• Modalità di ricarica rapida: quando il dispositivo DUB-H4 non è collegato a un computer oppure è collegato a un computer spento o in modalità standby/sospensione, la porta USB nera con l'icona della batteria garantirà ulteriore energia per caricare in modo rapido ed efficace un iPad®. Tenere presente che per utilizzare la modalità di ricarica rapida, il dispositivo DUB-H4 deve essere collegato all'alimentatore e il LED sull'hub deve essere acceso e di colore verde per indicare che il dispositivo è alimentato.
• Se si dispone di un computer Windows, è possibile utilizzare la modalità di ricarica rapida per caricare rapidamente l'iPad® mentre il computer è acceso eseguendo il programma iPad_Charge.exe, disponibile e scaricabile dalla pagina di supporto del prodotto DUB-H4 sul sito Web www.dlink.com. In tal modo sarà possibile utilizzare la modalità di ricarica rapida per caricare rapidamente un iPad® collegato al dispositivo DUB-H4 indipendentemente dal fatto che questo sia collegato a un computer alimentato.

iPad ^® è un marchio registrato di Apple Inc.

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE

1. COSA DEVO FARE SE IL COMPUTER NON RILEVA IL DUB-H4?

Verificare che tutti i cavi e l'alimentatore siano collegati saldamente e che la porta USB del computer funzioni correttamente. In caso contrario, provare a collegarsi tramite una porta USB diversa del computer.

2. COSA DEVO FARE SE IN MICROSOFT WINDOWS VIENE VISUALIZZATO IL MES- SAGGIO "USB HUB CURRENT LIMIT EXCEEDED (SUPERATO IL LIMITE DI CORREN- TE DELL'HUB USB)"?

Assicurarsi che l'assorbimento di potenza di ciascun dispositivo collegato alle porte bianche non superi 500 mA e che l'assorbimento di potenza combinato di tutti i dispositivi collegati non superi 2 A. In caso di sovraccarico di una porta, verrà visualizzato un messaggio nel computer. Ripristinare il dispositivo DUB-H4 scollegando l'alimentatore e il cavo USB che collega l'hub al computer per 5 secondi, quindi ricollegare entrambi i cavi.

3. COSA DEVO FARE SE L'IPAD® O UN DISPOSITIVO SIMILE NON SI RICARICA?

Assicurarsi che il dispositivo sia collegato alla porta USB nera con l'icona della batteria e che l'alimentatore sia collegato al dispositivo DUB-H4. Se è visualizzato lo stato "Non in carica", l'iPad verrà caricato più lentamente. Per caricare rapidamente il dispositivo, è necessario utilizzare la modalità di ricarica rapida. Consultare la pagina precedente per ulteriori informazioni.

4. PERCHÉ LA FUNZIONALITÀ DI AVVIO DA TASTIERA/MOUSE DEL PC NON FUNZIONA TRAMITE IL DISPOSITIVO DUB-H4?

Assicurarsi che tastiera e/o mouse USB siano collegati alle porte bianche del dispositivo DUB-H4 e non alla porta nera con l'icona della batteria.

SUPPORTO TECNICO

dlink.com/support

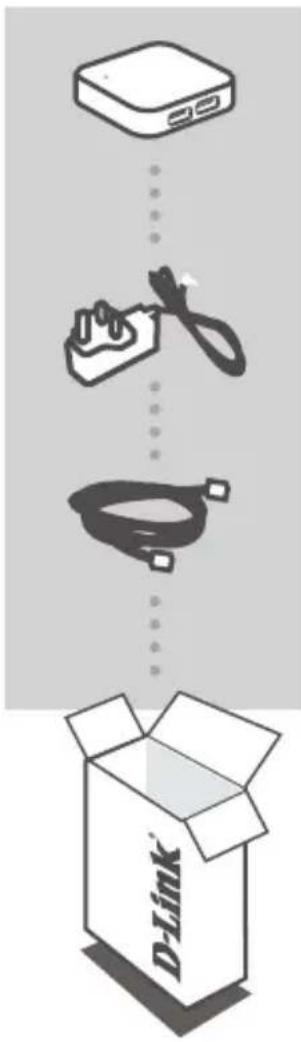

INHOUD VAN VERPAKKING

INHOUDSOPGAVE

D-Link D-Link

4-POORT HI-SPEED USB 2.0 HUB

DUB-H4

STROOMADAPTER

USB 2.0 KABEL
