NÁVOD K OBSLUZE DUB-H4 D-LINK

Pokud některá z uvedených položek v balení chybí, kontaktujte prosím svého prodejce.

INSTALACE PRODUKTU

RYCHLÁ INSTALACE

1. Zapojte napájecí adaptér do konektoru na zadní straně rozbočovače DUB-H4. Druhý konec adaptéru zapojte do zásuvky. LED na rozbočovači DUB-H4 se zeleně rozsvítí, což signalizuje, že rozbočovač je napájen.

Poznámka: Tento krok můžete přeskočit, je však nezbytný pro režim rychlého nabíjení. Podrobnosti naleznete na následující straně.

1. Zapojte menší konec přibaleného USB kabelu do zadní strany rozbočovače DUB-H4.

1. Zapojte obdélníkový konec příbaleného USB kabelu do volného USB portu v počítači.

1. Váš počítač automaticky rozpozná rozbočovač DUB-H4 a nainstaluje pro něj ovladače. Nyní můžete do volných portů USB zapojit zařízení podporující USB 2.0 nebo USB 1.1.

Černý USB port s ikonou baterie je určen pro připojení přístroje iPad® nebo jiného zařízení s vyšší spotřebou a v režimu rychlého nabíjení umožňuje tato zařízení rychle nabít. Podrobnosti naleznete na následující straně.

Poznámka: Proudový odběr zařízení připojených k bílým portům by neměl překročit 500 mA, celkový odběr všech připojených zařízení by neměl překročit 2 A.

RYCHLÉ NABÍJENÍ PRO iPAD®

PŘEPNUTÍ ZE STANDARDNÍHO REŽIMU DO REŽIMU RYCHLÉHO NABÍJENÍ

• Standardní režim: Je-li rozbočovač DUB-H4 připojen k zapnutému počítači, přepne se do standardního režimu. V tomto režimu se na připojeném přístroji iPad® může zobrazit stav „Nenabíjí se“ a baterie se bude nabíjet velmi pomalu. Pokud k rozbočovači DUB-H4 není připojen napájecí adaptér, rozbočovač se napájí z USB portu počítače, což má vliv na možnost nabíjení baterie v přístroji iPad® i na rychlost nabíjení.
• Režim rychlého nabíjení: Když rozbočovač DUB-H4 není připojen k počítači, nebo je počítač vypnutý či v režimu spánku, černý USB port s ikonou baterie dodává více energie, aby se z něj mohl rychle a efektivně nabít iPad®. Pamatujte, že k využití režimu rychlého nabíjení musí být k rozbočovači DUB-H4 také připojen napájecí adaptér a LED na rozbočovači musí zeleně svítit, což signalizuje, že rozbočovač je napájen.
• Máte-li počítač se systémem Windows, můžete iPad ^ nabíjet v režimu rychlého nabíjení i při zapnutém počítači, pokud spustíte program iPad_Charge.exe, který si můžete stáhnout na stránce podpory produktu DUB-H4 na webu www.dlink.com. Program umožňuje používat režim rychlého nabíjení k nabití přístroje iPad ^ připojeného k rozbočovači DUB-H4 bez ohledu na to, zda je rozbočovač připojen k zapnutému nebo vypnutému počítači.

iPad ^® je registrovaná ochranná známka společnosti Apple Inc.

ŘEŠENÍ PROBLÉM Ū

PROBLÉMY S INSTALACÍ A KONFIGURACÍ

1. CO MÁM DĚLAT, KDYŽ POČÍTAČ NEROZPOZNÁ ROZBOČOVAČ DUB-H4?

Zkontrolujte, zda jsou všechny kabely i napájecí adaptér pevně zapojeny a zda správně funguje USB port v počítači. Pokud ne, zkuste rozbočovač zapojit do jiného USB portu v počítači.

1. CO MÁM DĚLAT, KDYŽ SE V MICROSOFT WINDOWS ZOBRAZÍ ZPRÁVA „USB HUB CURRENT LIMIT EXCEEDED“ (PŘEKROČEN MAXIMÁLNÍ PROUD Z ROZBOČOVAČE USB)?

Zkontrolujte, zda proudový odběr zařízení připojených k bílým portům nepřekračuje 500 mA a celkový odběr všech připojených zařízení nepřekračuje 2 A. Tato zpráva se na počítači zobrazí, když je nějaký port přetížen. Resetujte rozbočovač DUB-H4 tak, že odpojíte napájecí adaptér a USB kabel, kterým je rozbočovač DUB-H4 připojen k počítači, vyčkáte 5 sekund a pak oba kabely znovu zapojíte.

1. CO MÁM DĚLAT, KDYŽ SE MŮJ IPAD® NEBO PODOBNÉ ZAŘÍZENÍ NENABÍJÍ?

Zkontrolujte, zda je zařízení zapojeno do černého USB portu s ikonou baterie a zda je k rozbočovači DUB-H4 připojen napájecí adaptér. Pokud je na přístroji iPad zobrazen stav „Not Charging“ (Nenabíjí se), bude se nabíjet pomaleji. Chcete-li přístroj nabít rychle, musíte použít režim rychlého nabíjení. Podrobnosti najdete na předchozí straně.

1. PROČ PŘI SPOUŠTĚNÍ SYSTÉMU NEFUNGUJE KLÁVESNICE NEBO MYŠ PŘIPOJENÁ PŘES DUB-H4?

Zkontrolujte, zda je USB klávesnice nebo myš zapojena do bílého portu rozbočovače DUB-H4, nikoliv do černého portu s ikonou baterie.

TECHNICKÁ PODPORA

dlink.com/support

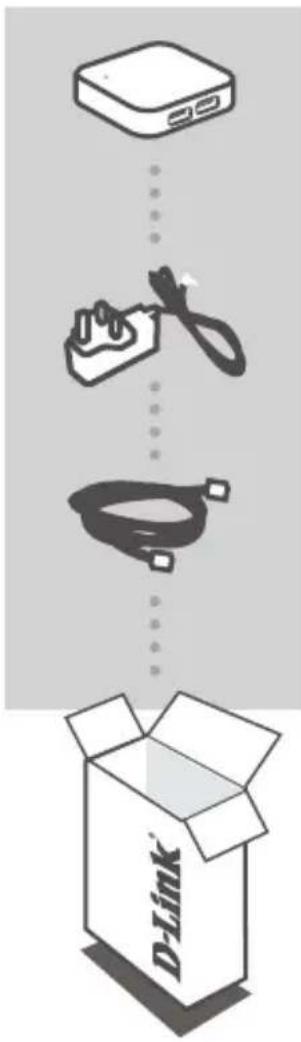

A CSOMAG TARTALMA
