MANUALE UTENTE GSB 20/812 R+L Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'eletttroutensile.

Italiano DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA 36

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE 41

Cesky TECHNICKE UDAJE |POUZITIV SOULADUS URCENIM |BEZPECNOSTNI POKNY| UDRZBA | ZARUKA 46

Slovensky TECHNICKÉ UDAJE | POUZITIE PODLA PREDPISOV | BEZPECNOTNE POKNYI | UDRZBA | ZÁRUKA 51

Magyar MUSZAKI ADATOK | RENDELTETÉS SzerINTI HASNZÁLAT | BIZTONSAGI UTASITASOK | KARBANTARTÁS | JOTÁLLÁS 56

Slovenija TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA 61

Hrvatski TEHNICKI PODACI|NAMJENSKA UPORABA|SIGURNOSNE UPUTE|ODRZAVANJE| JAMSTVO 66

БыларскИ TEXHINUECKI DAHHI | INIIOJI3BAHE BCBOTBETCTBNE C INPEДHA3HAUEHNETO I HICTPYKUNI NO B3OJNACHOCT | NOIDPbXKA 71

România DATE TEHNICE | UTILIZARE CONFORM DESTINATIEI | INSTRUCTIUNI DE SECURITATE | INTREtinERE | GARANTIE 76

EG-Konformitätserklarung| EU Declaration of Conformity | Certificat de conformite aux directives européennes | Dichiarazione di conformità alla norme UE| EU-conformiteitverklaring| Prohlasei o shode EU | Vyhlaseia o zhode EU| EU-Megfelelosegni nyilatkozat | EV-izjave o skladnosti | Izjave o istvojetnosti EU| EC-deknapauneta 3a cboTBeTcBne| UE-Declaratiei de conformitate | Izjave o istvojetnosti EU 81

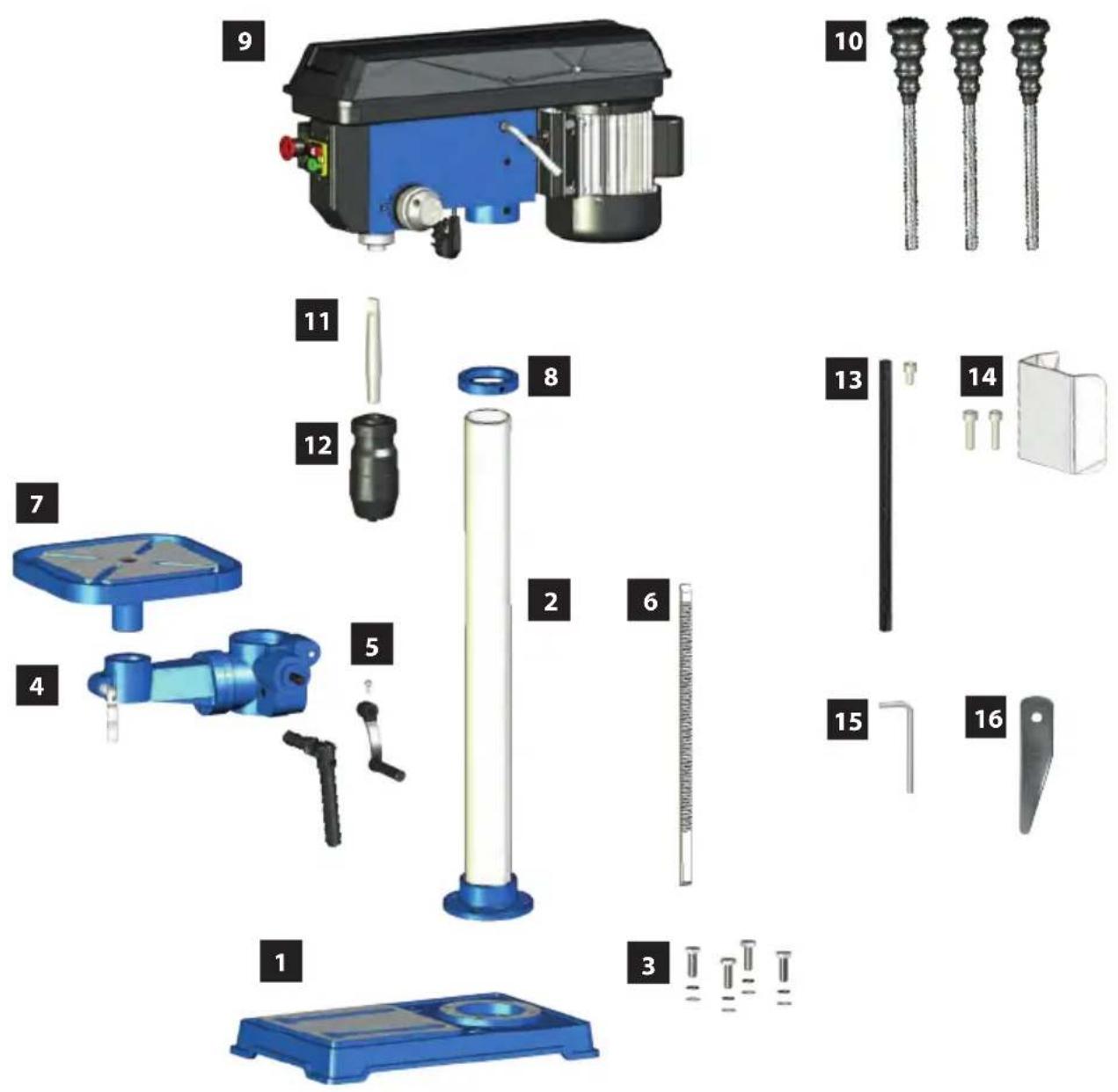

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DELIVRES | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODAVKY | ROZSAH DODAVKY | SZÁLLITÁSI TERJEDELEM | OBSEG DOBAVE | OPSEG ISPORUKE | OEBM HA ΜOCTABKATA | VOLUMUL LIVRÁRII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY

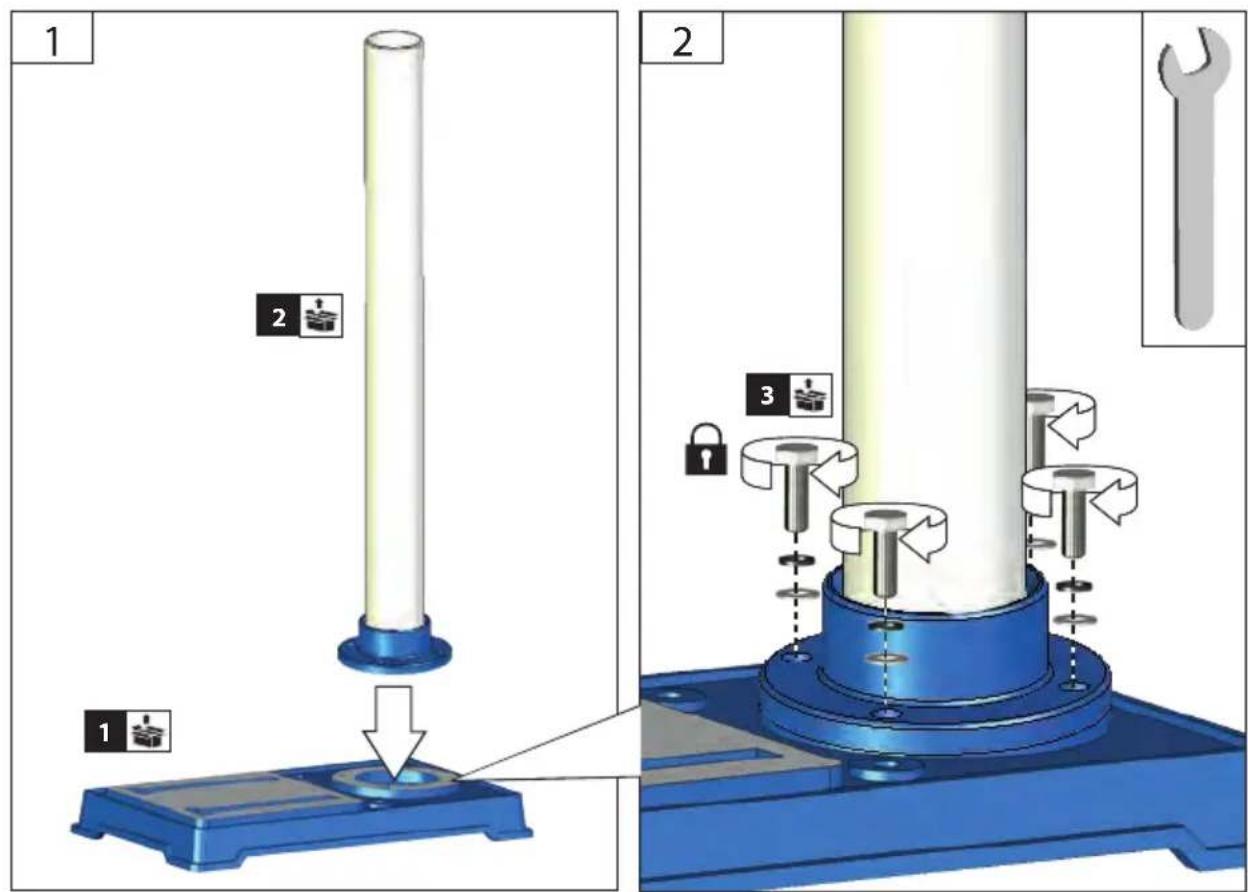

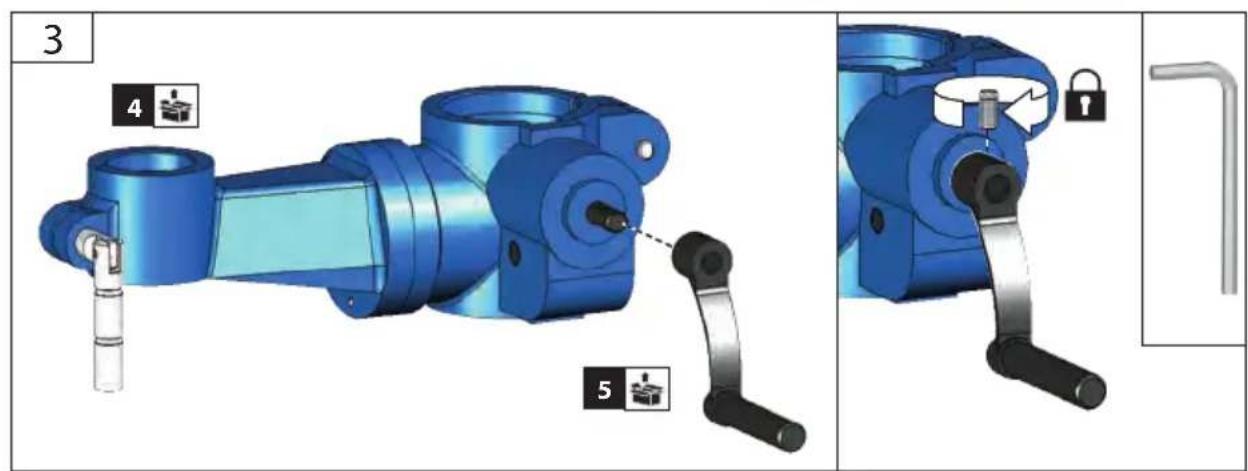

D	Montage	SLO	Montaža
GB	Assembly	HR	Montaža
F	Assemblage	BG	MoHTaЖ
I	Montaggio	RO	Montaj
NL	Montage
CZ	Montáž
SK	Montáž
H	Szerelés

D	Inbetriebnahme	SLO	Uvedba v pogon
GB	Starting-up the machine	HR	Pušanje u rad
F	mise en service	BG	Пускане вedoinctвие
I	Messa in funzione	RO	Punerea in functiune
NL	Inbedrijstelling
CZ	Uvedeni do provozu
SK	Uvedenie do prevadzky
H	Üzembe helyezés

D	Betrieb	SLO	Delovanje
GB	Operation	HR	Rad
F	Fonctionnement	BG	Pa60ra
I	Esercizio	RO	Functionare
NL	Gebruik
CZ	Provoz
SK	Prevádzka
H	Üzemeltetés

D	Wartung	SLO	Vzdrževanje
GB	Maintenance	HR	Održavanje
F	Entretien	BG	Покръжka
I	Manutenzione	RO	Intreşinere
NL	Onderhoud
CZ	Ádržba
SK	Ádržba
H	Karbantartás

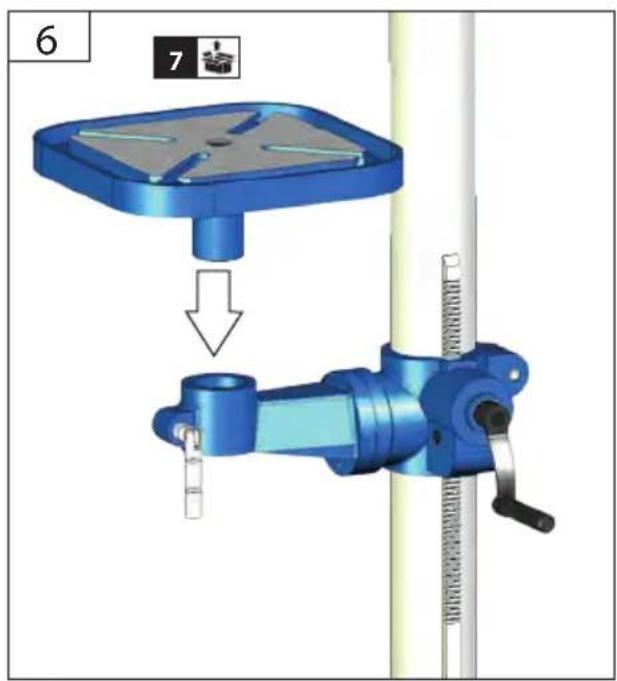

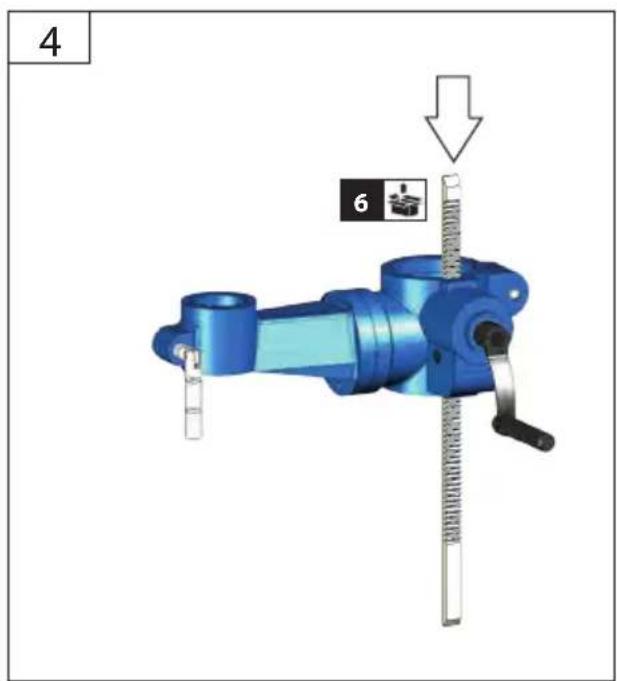

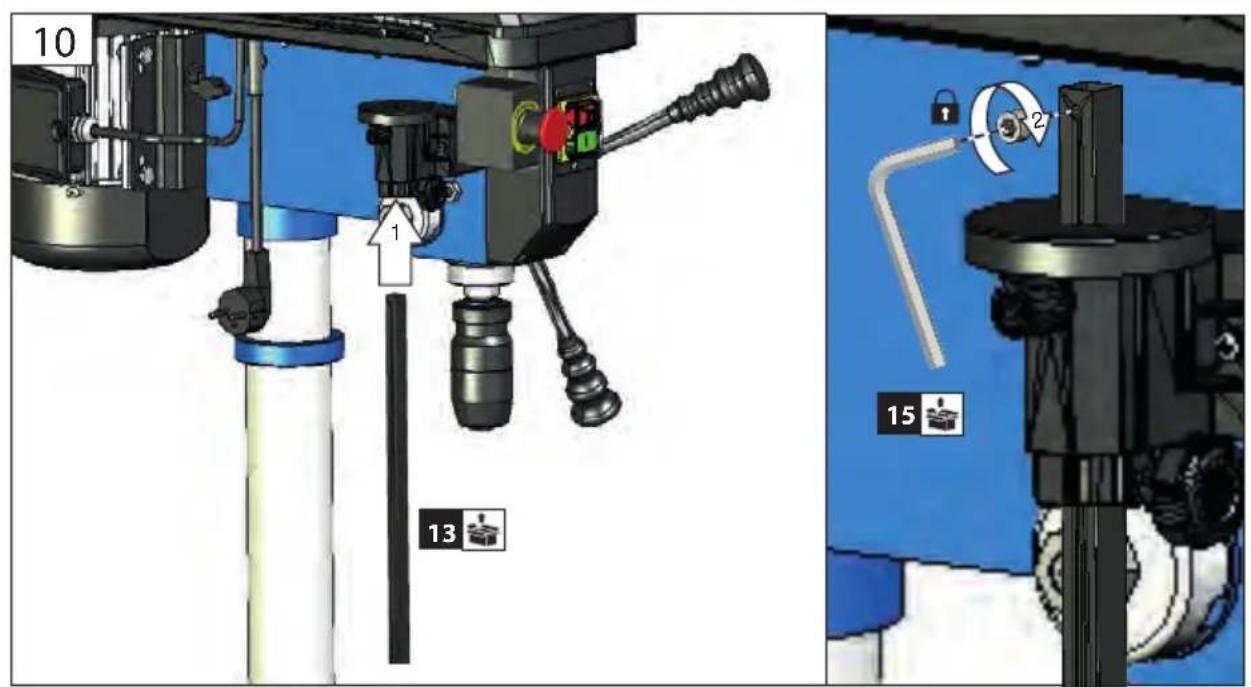

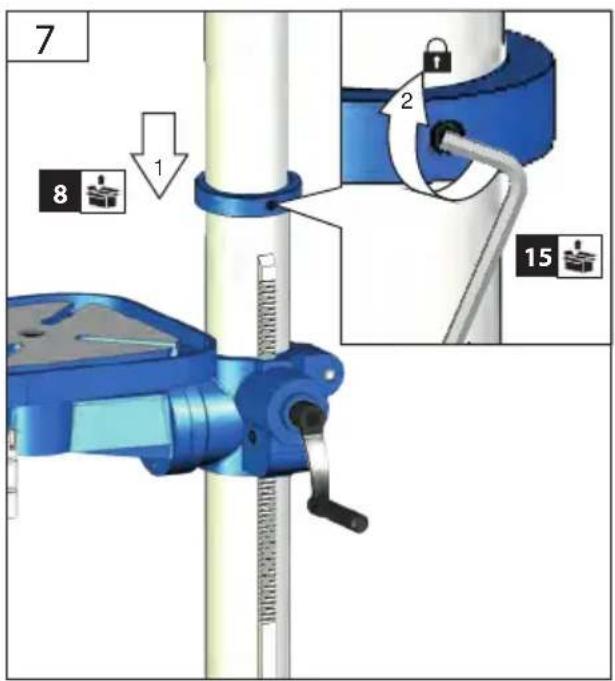

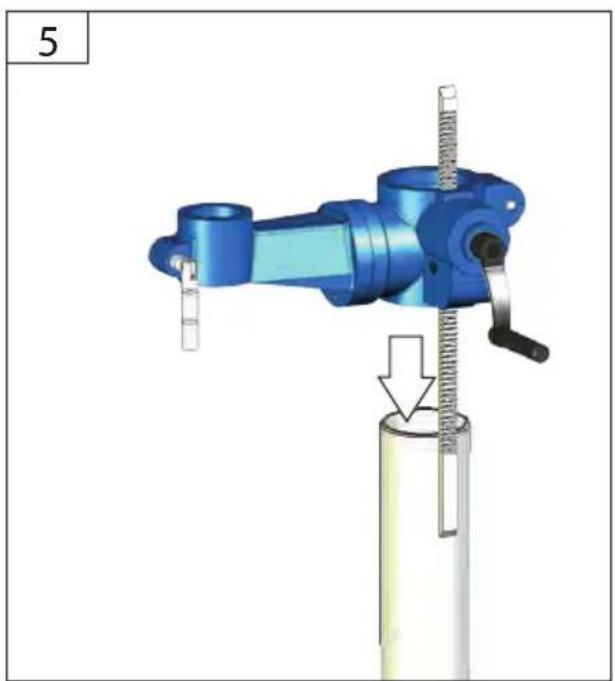

D	Montage	SLO	Montaža
GB	Assembly	HR	Montaža
F	Assemblage	BG	Mоntаж
I	Montaggio	RO	Montaj
NL	Montage
CZ	Montáž
SK	Montáž
H	Szerelés

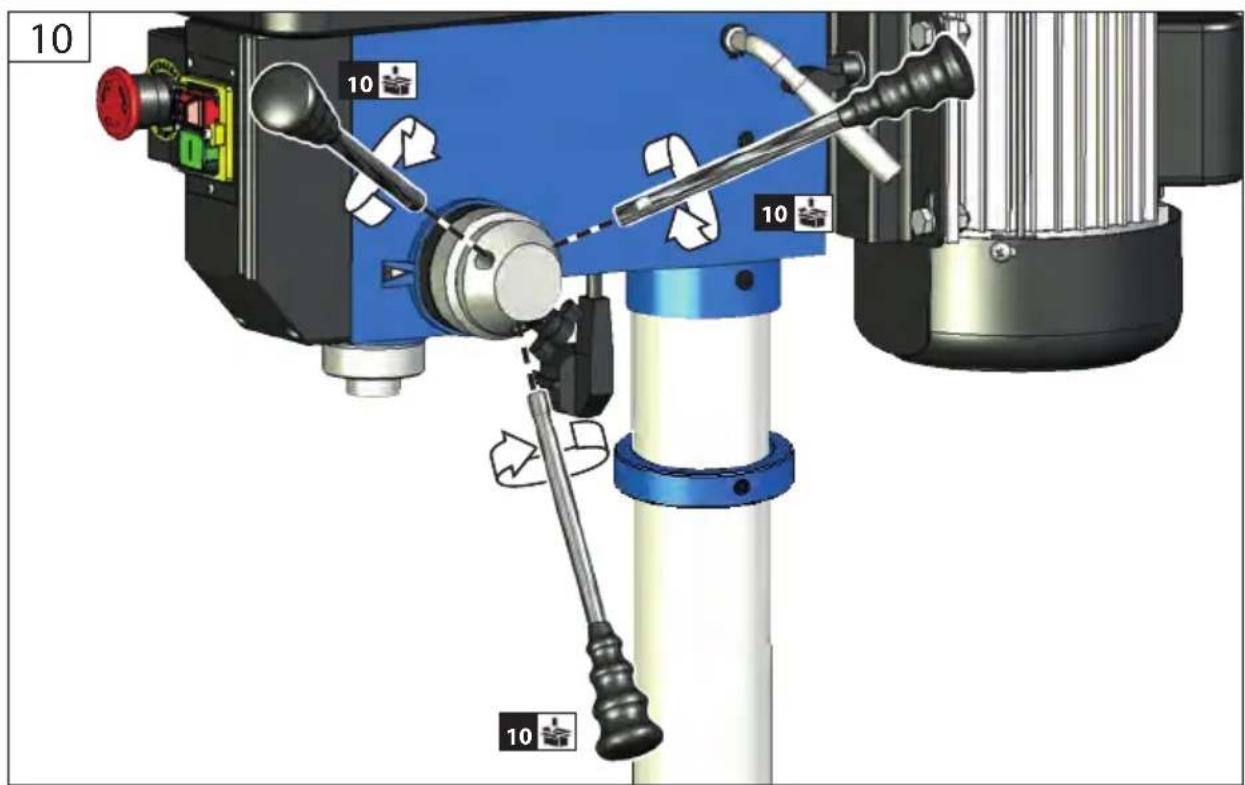

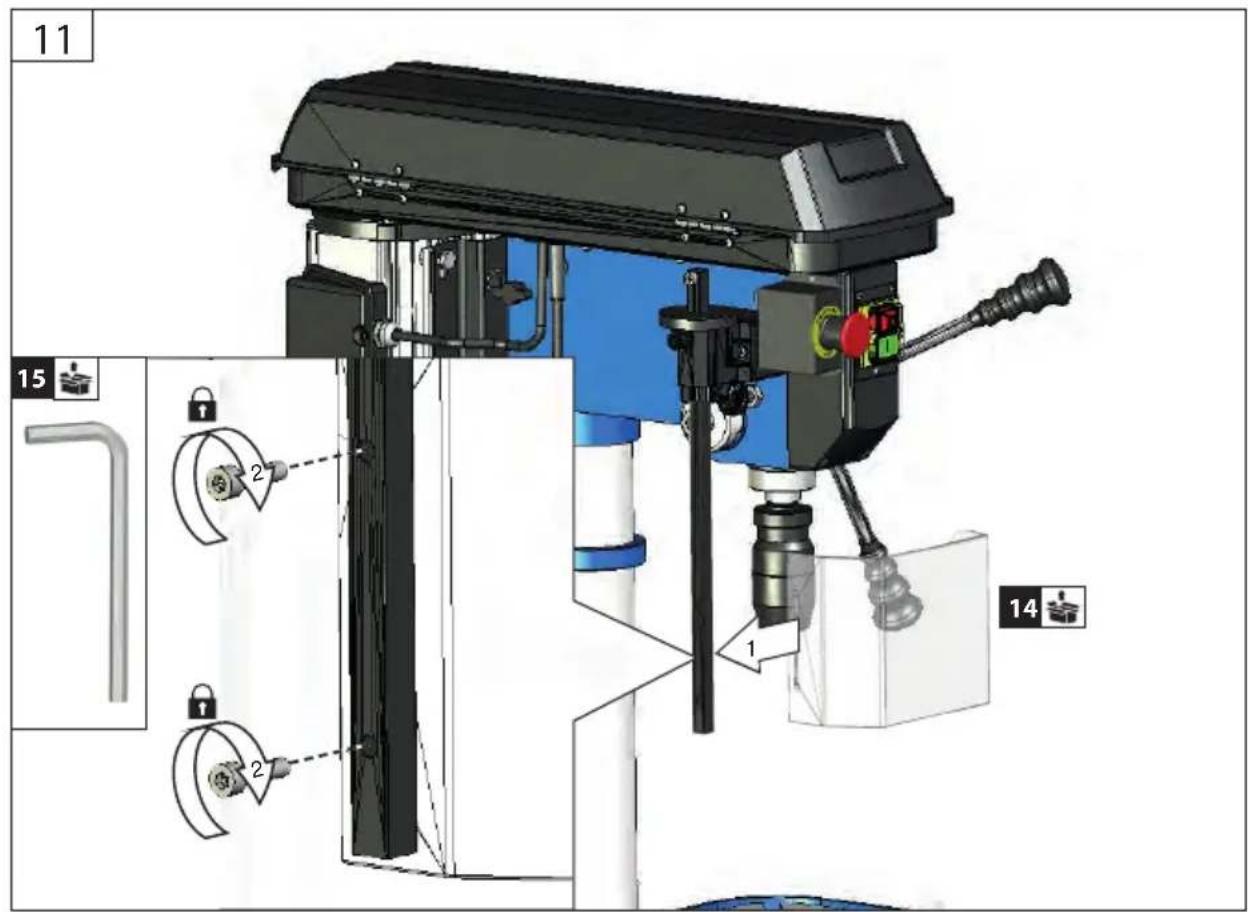

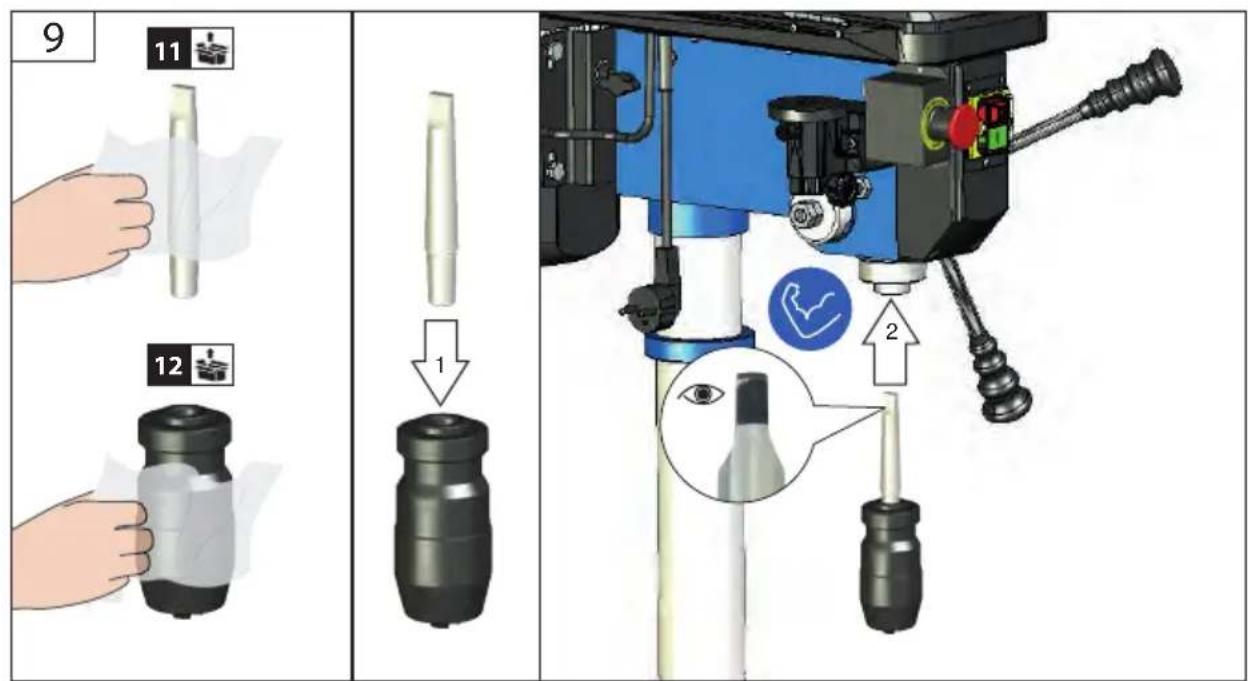

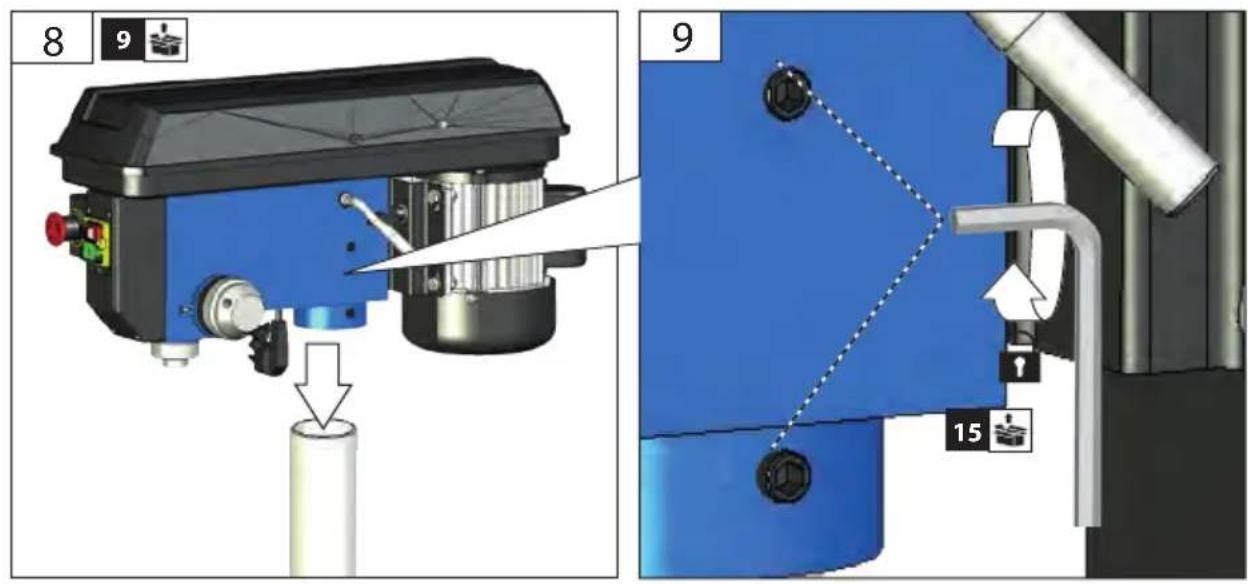

D	Montage	SLO	Montaža
GB	Assembly	HR	Montaža
F	Assemblage	BG	Mоntаж
I	Montaggio	RO	Montaj
NL	Montage
CZ	Montáž
SK	Montáž
H	Szerelés

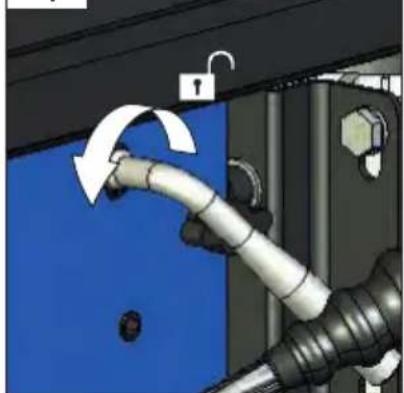

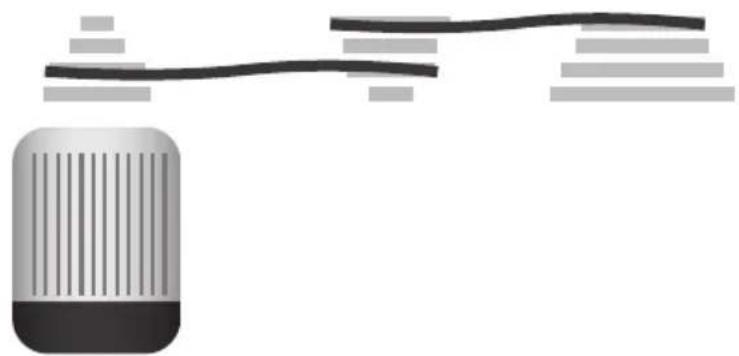

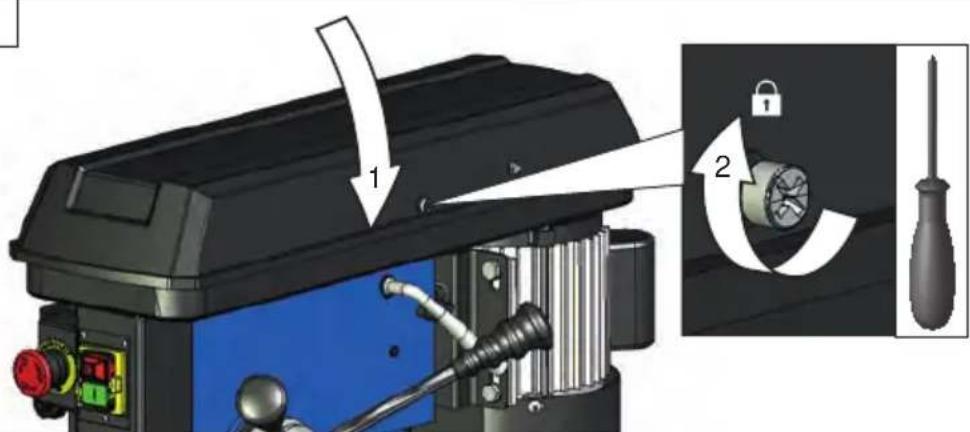

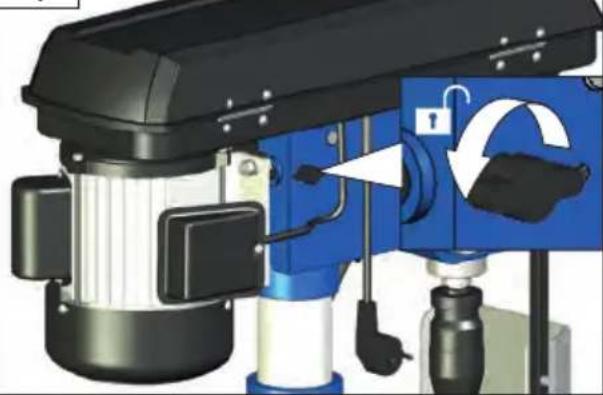

D Bohrspindeldrehzahl
GB Spindle speed
F Vitesse de rotation de la broche
I Numeri di giri mandrino
NL Spiltoerental
CZ Pocet otacek vretena
SK Pocet otacok vretena
H Orso fordulatszama

SLO Stevilo vrtljajev vretena
HR Broj okretaja vretena
BG BpoiHa o6oPOTnte Ha BpeTeHO
RO Turatie pivot

2

1

2

3

4

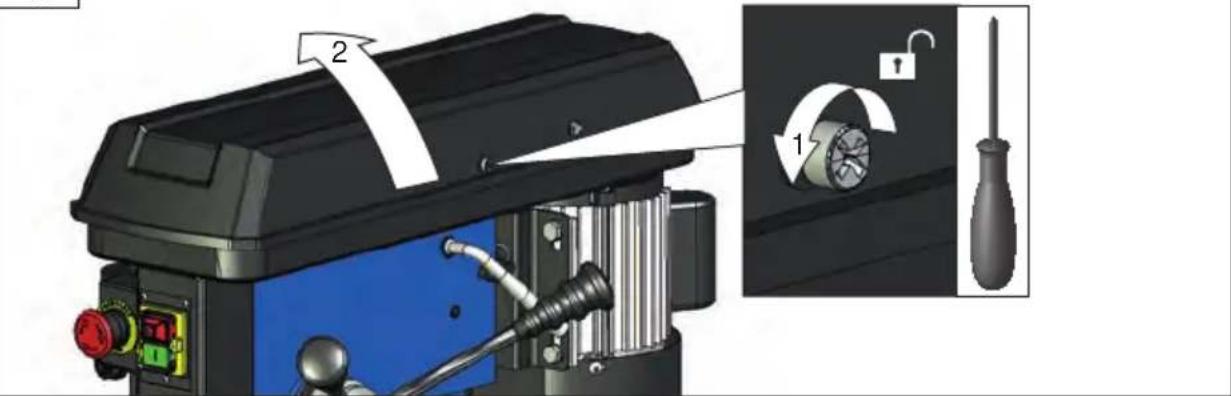

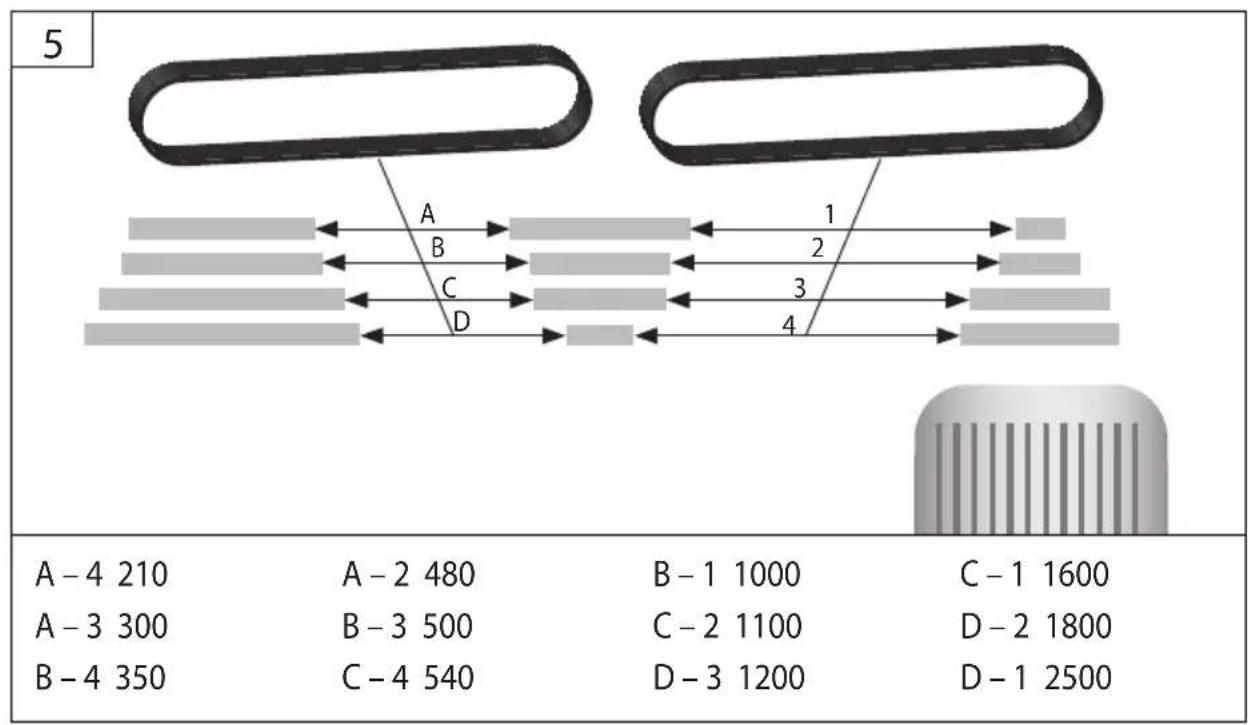

2	D Bohrspindeldrehzahl	SLO Stevilo vrtljajev vretena
	GB Spindle speed	HR Broj okretaja vretena
	F Vitesse de rotation de la broche	BG Бroy有很大 оборOTITE на Вретено
	I Numeri di giri mandrino	RO Turaţie pivot
	NL Spiltoerental
	CZ Počet otáček vretena
	SK Počet otáčok vretena
	H Orsó fordulatszáma

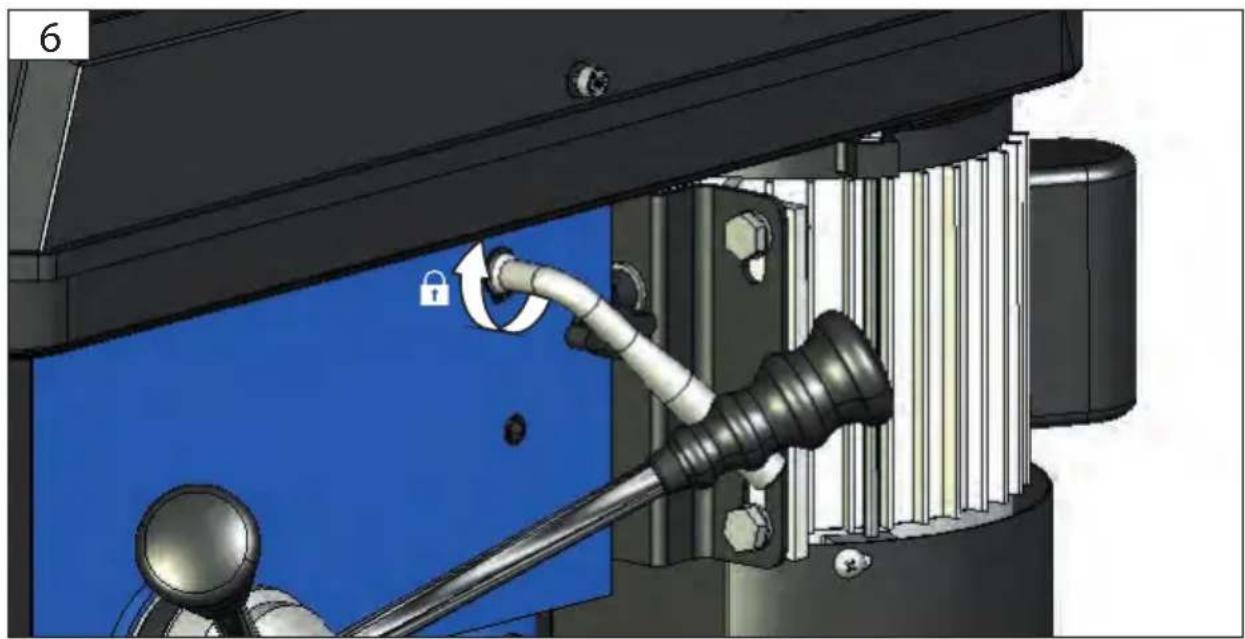

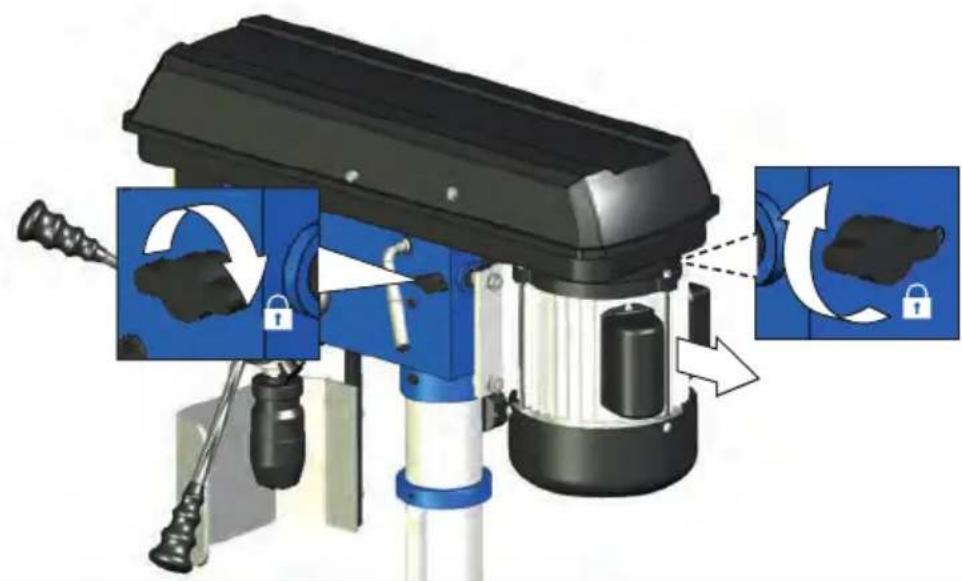

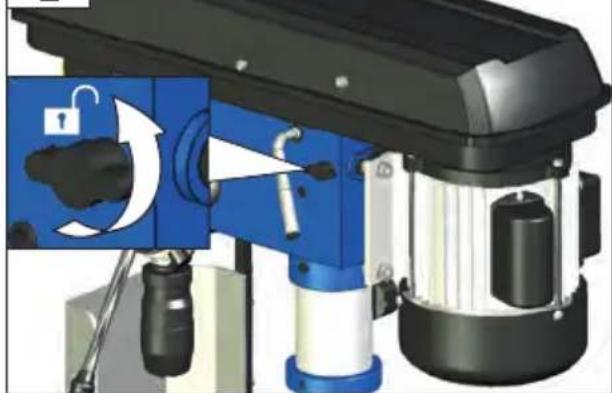

D Bohrspindeldrehzahl
GB Spindle speed
F Vitesse de rotation de la broche
I Numeri di giri mandrino
NL Spiltoerental
CZ Pocet otacek vretena
SK Pocet otacok vretena
H Orso fordulatszama

SLO Stevilo vrtljajev vretena
HR Broj okretaja vretena
BG BpoiHa o6oPOTnte Ha BpeTeHO
RO Turatie pivot

2

7

8

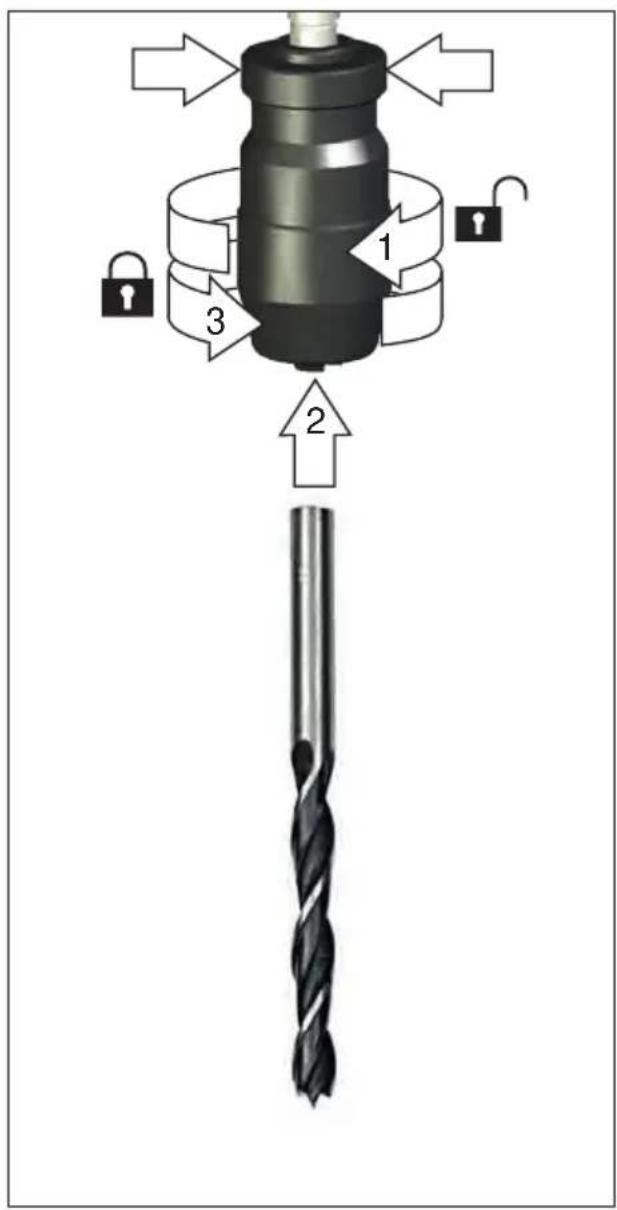

2	D Bohrer einspannen	SLO Objemka Vrtalni stroj
	GB Clamp drill	HR Obujmica za Izbušite
	F Clamp perceuse	BG Стая бормшина
	I Morsetto Trapano	RO Clemă Burghiu
	NL Klem Boor
	CZ Upínací Vrtačka
	SK Upínacie Drill
	H Bilincs FÜRjon

Trapano da banco GTB 20/812 GTB	20/812 R+L GSB	20/812 GSB 20/8	12 R+L
N.° de articulo	55206	55208	55210	55212
Tensione di rete 230 V 400 V 230 V 400 V
Frequenza di rete 50 Hz 50 Hz 50 Hz 50 Hz
Classe di protezione I I I I
Potenza motore 800 W/S1 800 W/S1 800 W/S1 800 W/S1
Corsa mandrino	80 mm	80 mm	80 mm	80 mm
Numeri di giri mandrino	210-2500 min-1	210-2500 min-1	210-2500 min-1	210-2500 min-1
Numero di stadi	12	12	12	12
Sbraccio	170 mm	170 mm	170 mm	170 mm
Capacità mandrino	1-16 mm	1-16 mm	1-16 mm	1-16 mm
Attacco conico	B16	B16	B16	B16
Attacco albero	MK 2	MK 2	MK 2	MK 2
max. Ø Foratura in acciaio	20 mm	20 mm	20 mm	20 mm
Dimensione del ravolo LxP	260 x 260 mm	260 x 260 mm	260 x 260 mm	260 x 260 mm
Piastra di appoggio LxP	240 x 410 mm	240 x 410 mm	240 x 410 mm	240 x 410 mm
Diametro della colonna	70 mm	70 mm	70 mm	70 mm
Lunghezza cavo di alimentazione	2,0 m 2,0 m 2,0 m	2,0 m
Tipi di cavo	H05RN-F	H07RN-F	H05RN-F	H07RN-F
Lunghezza	650 mm	650 mm	630 mm	630 mm
Larghezza	340 mm	340 mm	370 mm	370 mm
Altezza	1010 mm 1010 mm	1580 mm	1580 mm
Peso netto/lordo	48 / 51 kg	48 / 51 kg	53 / 56 kg	53 / 56 kg
Dati di rumorosità
Livello di rumorosità \( L_{pA} \)	58 dB (A)	63,4 dB (A)	58 dB (A)	63,4 dB (A)
Potenza della rumorosità \( L_{WA} \)	71 db (A)	76,3 db (A)	71 db (A)	76,3 db (A)
Utilizzato le protezioni dell'udito!

I valori numerici riportati indicano i livelli di emissione e non necessariamente i livelli di lavoro in sicurezza. Sebbene vi sua correlazione tra il livello di emissione e il livello di esposizione, ciò non può essere utilizzato in modo affidabile per determinare se siano necessarie o meno ulteriori misure di sicurezza. Tra i fattori che influenzano il livello effettivo di esposizione per gli utilizzatori ci sono le caratteristiche del locale di lavoro, altre sorgenti di rumore, ovvero il numero delle macchine e altri processi in esecuzione nelle vicinanze, ecc. Inoltre, il livello di esposizione consentito cui variate da paese a paese. Queste informazioni intendono consentire all'utente della macchina di effettuire una migliorie valutazione dei pericoli e dei rischi.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di lavoro e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persona.

L'operaatore è responsabile verso i terzi degli incidenti oppure pericoli.

Possono lavorare con l'apparecchio solo le persona che hanno raggiunto 16 anni. L'eccezione rap presenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Uso in conformità alla destinazione

Trapano da banco per la foratura di tipo leggero e medio in legno, metallo e plastica.

Utilizzare la macchina solo se è in perfette condizioni tecniche e rispettoando tutte le norme di sicurezza.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

E' assolutamente vietato smontare, modificare eimentalmente rimuovere i dispositivi di protezione installati sulla macchina, e montarci i positivi di protezione estranei.

Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.

• emissioni acustiche
• emissione di polvere
• vibrazioni delle mani e delle braccia
  Pericolo di uszioni Sia il dispositorio che il pezzo si riscaldano durante la lavorazione
  Pericolo di lesioni!

Utensili taglienti e spigoli del pezzo

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti ettranquillizzarlo. In caso di richiesta del pronto socorro comuni-care le seguenti informazioni: 1. Luogo dell'incidente, 2. Tipo dell'incidente, 3.Numero dei feriti, 4. Tipo della ferita

Simboli

AVVERTENZA/ATTENZIONE!

Avverenza! Pericolo di lesions da taglio!

Avviso alla pericolosa tensione elettrica

Avviso agli oggetti lanciati

> - Per ridurre il rischio di una lezione, leggere il manuale operativo.

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina alla presa.

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Proteggerli alla umidità. Non esporre la macchina alle intemperie.

Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Divieto della manovra con la catenella

Divieto della manovra con i capelli lunghi

Divieto di operare in cravatta

Gli apparecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.

Simbolo CE

Avverenze di sicurezza generali

AVVERTENZA!

Durante l'uso di utensili elettrici devono essere rispetto le misure di sicurezza basilari di seguito riportate per prevenir rischi di folgorazione elettrica, di lezion e di incendio.

Leggere tutte le presentiindicazioni prima di usare\ questo utensile elettrico e conservare in modo sicuro\ le presentiindicazioni di sicurezza.

Mantenere il proprio posto di lavoro pulito ed in ordine. Posti e bianchi di lavoro disordinati incrementano il pericolo di infortuni e lesions.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Durante il lavoro con l'apparecchio assicurare sempre l'illuminazione sufficiente, rispett. buone condizioni di visibilità.

Non utilizzare eletttroutensili all'interno degli ambienti con il rischio di esplosione, dove si trovano dei liquidi, gas o polveri inflammabili. Gli eletttroutensili creano scintille che possono incendiare le polveri o vapori.

Proteggersi da folgorazione elettrica.

Evitare agli contatto tra parti del corso ed oggetti messi a terra (ad es. tubazioni, radiatori, forn i elettrici ed apparetti di refrigerazione). Se il vostro corso èesso a terra, esiste un elevato rischio di scosse elettriche.

Tenere lontani i bambini ed altri persone dall'eletttroutensile Evitare che quanto sopra possa entrare in contatto con l'utensile elettrico o con il cavo. In caso di disturazione potete perdere il controllo dell'apparecchio.

Assicurare una conservazione in sicurezza degli utensili elettrici. Gli utensili che non vengono utilizzati devono essere conservati in luogo asciutto, possibilmente in alto, al di fuori della portata di bambini oppure in un luogo non accessibile.

Non sovraccaricare l'apparecchio. Utilizzare per il vostro lavoro solo gli elettroutensili idonei. Si lavora meglio e più in sicuro con gli elettroutensili idonei e rispetto la potenza indicata. Il lavoro risulterà più efficente e più sicuro se si rispetto la gamma di potenzaindicata.

Non utilizzato l'utensile elettrico per scopi ai quali non è destinato. Per esempio non usare le seghe circolari per tagliare rami di alberi o cepi di legno. Indossare vestiti adeguati. Non indossare vestiti larghi e gioielli. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Per i lavori in ambienti esterni si consiglia l'uso di calzature di lavoro antiscivolo. Se si portano i capelli lunghi, indossare una rete per capelli.

Utilizzare dispositivi di protezione personale della corretta misura. Occhiali di protezione e dispositivi di protezione per l'udito devono essere sempre indossati. E' inoltre necessario l'uso di una maschera antipolvvere o respiratoria. Maneggiando lame da taglio o lame seganti taglienti occorre indossare sempre quanti ben aderenti.

Se devono essere montate le cappe aspiranti e collettori di polveri, assicurarvi cheelli sono ben collegati e correttamente utilizzati. L'utilizzo di una cappa aspirante più diminuire il pericolò delle polveri.

Non utilizzato il cavo, in conflitto con il suo scopo, per portare l'eletttroutensile, per sospenderlo o per tirare la spina alla presa. Proteggere il cavo contro le temperature alte, olio, spigoli vivi od organi mobili dell'apparecchio. I cavi danneggiati od aggrovigliati fanno augmentare il rischio di scosse elettriche.

Fissare in sicurezza il pezzo da lavorare. Utilizzare dispositivi di serraggio oppure una morsa a vite per tenere fermo il pezzo da lavorare. In esta maniera il pezzo verrà fissato con maggiore sicurezza

che a mano.

Evitare le posizioni inabituali per il vostro corpo. Lavorare con una buona stabilità e mantenere sempre l'equilibrio. In tal modo è possibile controllinge meglio l'elettroutensile nelle situazioni inaspettate.

Prendere cura dell'elettroutensile.

Mantenere puliti e affiliati gli strumenti taglienti.
Gli strumenti taglienti ben trattati con lame appuntite divertano meno spesso storti e sono più facili da guidare.

Rispettore le istruzioni di lubrificazione e per la sostituzione degli utensili.

Controllare regolarmente la linea di connessione dell'utensile elettrico ed in caso di danneggiamento farla sostituire da un elettricista specializzato.

Controllare regolarmente le linee di prolongamento e sostituirle se risultano danneggiate.

Mantenere le maniglie asciutte, pulite e libero da olio e grasso.

Estrarre il connettore alla presa e/o rimuovere la batteria in caso di non utilizzo, prima di eseguire regolazioni sul dispositivo e prima di sostituire accessori come ad es. lame seganti, punte o frese. Tale misura di sicurezza evita l'accensione involontaria di eletttroutensili.

Prima di accendere l'elettroutensile togliere via tutte le chiavi e cacciaviti di aggiustaggio. Un attrezzo o chiave che si trovi all'interno dell'organo ro-tante dell'apparecchio cui provocare degli infortuni.

Evitare l'accensione involontaria dell'apparecchio. Accertarsi, prima di connettere la spina in rete e/o accumulatore, portando o tenendolo, che I'elettroutensile sia disattivato. Se, portando I'elettroutensile, tenete il dito sull'interruttore o se connettete la spina dell'apparecchio accesso alla presa, si possono provocare degli infortuni.

Lavorando con un utensile elettrico all'aperto, utilizzare esclusivamente cavi di prolunga omologati per esterni e marcati di consegenza. L'utilizzo del cavo di prolunga idoneo all'uso esterno diminuisce il rischio di scosse elettriche.

Fate attenuationa quello che state facendo, effettuare i lavori con gli eletttroutensili con buon senso. Non utilizzare gli eletttroutensili se siete stanchi o molto influenza di droge, alcohol o medicine.

Anche un solo momento di disattenzione durante l'utilizzo dell'elettroutensile vuo provocare dei gravi infortuni.

Controllare l'apparecchio per verificare la presenza di eventuali danni.: Prima di riutilizzare l'apparecchio, è necessario verificare attendamente se i dispositivi di protezione lavorano in modo corretto e in conformità alla loro funzione.

Controllare se le parti mobili funzionano in modo perfettoswana gripparsi, o se vi sono parti danneggiate. Per poter garantire un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

I dispositivi di protezione e le parti danneggiate devono essere riparare o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.

Non utilizzato eletttroutensili con interrottore guasto. L'eletttroutensile che non può essere spento od accesso è pericoloso e va riparato.

L'utensile elettrico deve essere riparato da un elettricista specializzato. Questo utensile elettrico corrisponde alle disposizioni di sicurezza vigenti. Le riparazioni devono essere eseguite esclusamente da un elettricista specializzato ed uso ricambi originali, per evitare rischi di infortunio all'opereatore.

Attenzione!

La macchina deve essere fissata in sicurezza sul pavimento, usando idonee viti, per evitare il rischio di ribaltamento.

Controllare prima di agli utilizzato.

• il funzionamento regolare dell'interruttore on/off compreso l'interruttore di emergenza
• Prima di agli uso eseguire controlo visivo dell'apparecchio.
• Controllare i danni e serraggio soprattutto sui dis - positivi di sicurezza, elementi elettrici di commando, cavi elettrici e filettature. Prima dell'uso, sostuire eventuali componenti danneggiati.
• Prima di mettere in funzione l'apparecchio, assicurarsi che la leva di bloccaggio del piano di lavoro sa ben serrata.
• Assicurarsi che la punta sia fissata saldamente nel mandrino di serraggio.
• TOGLIERE LE CHIAVI DI SERRAGGIO. Prima dell'avvio dell'apparecchio, fare sempre attenzione a verificare che non sia rimasta inserita alcuna chiave di serraggio.

Pericolo di lesioni!!

Non avvincare mai parti del corpo o gli abiti alle parti rotanti del dispositivo.

Utilizzare dispositivi di protezione personale della corretta misura.

Se si portano i capelli lunghi, indossare una rete per capelli.

Non indossare guanti quando si lavora con il trapano. Non tentare di forare materiali che non abbiano una superficie pianza se non si dispone di una staffa di supporto adeguata.

Non avviare mai il trapano tenendo premuta la punta del trapano sul materiale da forare.

Utilizzare sempre staffe, morsetti o una morsa per fissare il pezzo sul piano di lavoro.

Impostare il trapano sempre alla velocità appropriata per il lavoro da eseguire.

Spagnere immediatamente ila macchina in caso di

blocco. Staccare la spina di alimentazione e rimuovere il pezzo inceppato.

Non rimuovere trucioli o schegge cioè l'utensile è in funzione.

Collegamento Alla Rete

L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30mA ).

Alimentazione solo a corrent alternata monofase di tensione pari a quella individata sulla targhetto. Collegare solo a prese con contatto di terra.

Inserire la spina solo con interruptore su posizione,OFF".

Manutenzione

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina alla presa.

<>

L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Attenzione! Se il cavo d'alimentazione di quello apparecchio risultta danneggiato, il produttore o il suo centro d'assistenza tecnica o una persona diEDI quali lo deve sostuire per evitare agli rischio.

Tutte le riparazioni e lavori non descripte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

Utilizzare solo gli accessori e ricambi originali.

Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l'acqua sul corpo della macchina!

Non pulire materie plastiche con un solvente o con liquidi infiammabili o tossici. Per pulire usare sostanto uno straccio umido.

Tutte le parti mobili trattare con olio ecologico.

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiantete soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul site www.guede.com.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto

riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche I'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia oanche dopo il periodo di garanzia va sempre fattanell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante iltrasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Servizio

Avete le commande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro site http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata Prima di anni	messa in fun-zione	Dopo la messa in esercizio	Quando neces-sario
controllare i dispositivi di sicurezza	✓
Controllare la cinghia trapezoidale e metterla eventualmente in tensione	✓
Lubricare colonna e piano di lavoro con un sottile strato di olio		✓
Pulire la spina conica			✓
Pulire la macchina alla polvere di foratura e dai trucoli metallici		✓

Technische Gegevens

Tafelboormachine GTB 20/812 GTB	20/812 R+L GSB	20/812 GSB 20/8	12 R+L
Articlel-Nr.	55206	55208	55210	55212
Netspanning 230 V 400 V 230 V 400 V
Netfrequentie 50 Hz 50 Hz 50 Hz 50 Hz
Beschemklasse | | |
Motorvermogen	800 W/S1	800 W/S1	800 W/S1	800 W/S1
Spilslag	80 mm	80 mm	80 mm	80 mm
Spiltoerental	210-2500 min-1	210-2500 min-1	210-2500 min-1	210-2500 min-1
Aantal standen	12	12	12	12
Uitlading	170 mm	170 mm	170 mm	170 mm
Spanwijdtbe boorhouser	1-16 mm	1-16 mm	1-16 mm	1-16 mm
Boorhouserkegel	B16	B16	B16	B16
Asopname	MK 2	MK 2	MK 2	MK 2
max. Boor-ø in staal	20 mm	20 mm	20 mm	20 mm
Tafelafmetingen BxD	260 x 260 mm	260 x 260 mm	260 x 260 mm	260 x 260 mm
Voetplaat BxD	240 x 410 mm	240 x 410 mm	240 x 410 mm	240 x 410 mm
Diameter van de kolom	70 mm	70 mm	70 mm	70 mm
Lengte aansluitkabel	2,0 m 2,0 m 2,0 m	2,0 m
Kabeltype	H05RN-F	H07RN-F	H05RN-F	H07RN-F
Lengte	650 mm	650 mm	630 mm	630 mm
Breedte	340 mm	340 mm	370 mm	370 mm
Hoogte	1010 mm	1010 mm	1580 mm	1580 mm
Netto/bruto gewicht	48 / 51 kg	48 / 51 kg	53 / 56 kg	53 / 56 kg
Geluidsgeveens
Geluidsdrukniveauu LpA	58 dB (A)	63,4 dB (A)	58 dB (A)	63,4 dB (A)
Geluidsvermogenniveauu LWA	71 db (A)	76,3 db (A)	71 db (A)	76,3 db (A)
Draag oorbeschemers!

Verificazioni inainte de orice utilizare

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente nei, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione perde la propria validità.
