MANUALE UTENTE RCHW-800 Royal Catering

MANUALE DI ISTRUZIONI

Bedienungsanleitung | Manuel d'utilisation | Istruzioni per l'uso | Manual de instrucciones | Instrukcja

SCALDA HOT-DOG

RCHW 800
RCHW 2300

Grazie per aver scelto un prodotto di qualità!

HORME DI SICUREZZA

Norme di sicurezza generali da seguire durante l'impiego di apparecchi elettrici: Per ridurre al minimo il rischio di ferite causate dal contatto con fonti di calore o il rischio di folgorazioni, La invitiamo a prendere costantemente alcune precauzioni di sicurezza durante l'utilizzo di questo strumento. La preghiamo di leggere con cura e dalla prima all'ultima pagina queste istruzioni d'uso e di accertarsi di aver compreso tutto. Conservi scrupolosamente queste istruzioni nei pressi dell'apparecchio, in modo tale che Le sia sempre possibile, anche in seguito, trovare risposta ai suoi quesiti. Faccia in modo da utilizzare sempre una presa elettrica con la messa a terra e con la giusta tensione di rete (si vedano le istruzioni oppure la targhetta del modello di apparecchio). Nel caso in cui avesse dei dubbi sulla messa a terra dell'allacciamento elettrico faccia eseguire un controllo a un tecnico qualificato. Non faccia mai uso di cavi elettrici difettosi. Non apra mai questo strumento in ambienti umidi o bagnati, oppure quando è Lei stesso a essersi bagnato, e lo protegga dall'esposizione diretta ai raggi solari. Impieghi sempre lo strumento in un luogo riparato, in modo che nessuno possa urtare sensibilmente il cavo, che vi possa inciampare e/o recare danno.

Stacchi la spina dall'interruttore prima di pulire lo strumento e per svolgere quest'operazione faccia uso soltanto di un panno umido. Eviti l'uso di detergenti a base di sapone (si usi piuttosto l'aceto) e faccia attenzione che all'interno dell'apparecchio non sia versato alcun liquido. Spenga subito l'apparecchio non appena dovesse notare irregolarità nel funzionamento. Allo stesso modo dovrebbe estrarre la spina dall'interruttore quando non fa uso dell'apparecchio.

Affidi la manutenzione, il controllo e la riparazione dello strumento a personale qualificato. In caso d'intervento da parte di un esterno la garanzia perde la sua validità!

Norme generali di sicurezza da seguire nell'uso dei nostri Scalda Hot-Dog:

- Il manuale d'uso deve trovarsi sempre nei pressi dell'apparecchio e deve essere accessibile a chi faccia uso dell'attrezzatura in questione.

Rev. 28.10.2019

• Accertatevi che nell'ambiente di lavoro l'aria circoli in modo corretto. A questo fine è bene che collochiate lo strumento a una distanza di più di 10 cm dalle pareti circostanti e da altra attrezzatura, oltre ad aerare a sufficienza il locale dove avviene l'utilizzo.
  • Assicuratevi che non si trovi alcun oggetto infiammabile in prossimità dello strumento.
• Al momento del primo utilizzo dello strumento è possibile che esca un po di fumo dalla spirale termica. Si tratta di una cosa del tutto normale, fate semplicemente in modo da garantire una buona aerazione per poter evacuare normalmente i fumi che si sono prodotti.
• Alcuni elementi dell'apparecchio possono diventare estremamente caldi. Per evitare ogni rischio di bruciature siate molto prudenti al momento di usare l'apparecchio e nel corso di tutte le operazioni.
• Le pietanze ed i loro contenitori che sono mantenuti caldi grazie a questo strumento possono diventare particolarmente caldi. Ricordatevi di far uso delle protezioni adeguate (presine da forno)
• Pulite regolarmente l'apparecchio in modo tale che non si depositino nel tempo calcare e impurità.

SCHEDA TECNICA

Modello RCHW 800 RCHW 2300
Tensione (V) 230
Potenza (W) 800 1100
Temperature (°C) 0-95°C
Materiale dell'alloggiamento Acciaio	nox + vetro temprato
Misure del cilindro di vetro (mm) 24
Numero delle barre di tostatura 0 4
Altezza delle barre di tostatura (cm)	-	25

CONTENUTO DELLA CONSEGNA

• Scalda Hot-Dog
  • Ix Cilindro di vetro con il coperchio
  • Ix Cestello per hot-dog
  • 4x Barre di tostatura
  • Ix Contenitore dell'acqua
  • Ix Manuale di Istruzioni

AMBITI DI UTILIZZO

Lo Scalda Hot-Dog è concepito esclusivamente per scaldare hot-dog e panini da hot-dog.

Non fare uso dello Scalda Hot-Dog per:

• scaldare altri alimenti;
• scaldare liquidi contenenti zucchero, edulcoranti, sostanze acide, alcaline o alcoli che;
• scaldare liquidi o prodotti infiammabili, dannosi per la salute o che sprigionino gas.

Ogni danno che dovesse verificarsi a causa di un utilizzo non conforme dello strumento è da ritenersi esclusiva responsabilità dell'utilizzatore.

COME FUNZIONA L'APPARECCHIO - PRINCIPIO DI BASE

Composizione

L'apparecchio RCHW 800 è composto principalmente da:
- un interruttore ON/OFF-,
- un termostato per la scelta della temperatura desiderata,
- una spia luminosa di controllo (per la fase di riscaldamento),
- una resistenza a spirale sul lato inferiore dello strumento, che si controlla per mezzo del termostato.

L'apparecchio RCHW 2300 è composto principalmente da:

• due interruttori ON/OFF, per l'uso indipendente delle barre di tostatura e del cilindro di vetro,
• un termostato per la scelta della temperatura desiderata del cilindro di vetro,
• due spie luminose di controllo (per la fase di riscaldamento),
• una resistenza a spirale sul lato inferiore dello strumento, che si controlla per mezzo del termostato e quattro barre di tostatura.

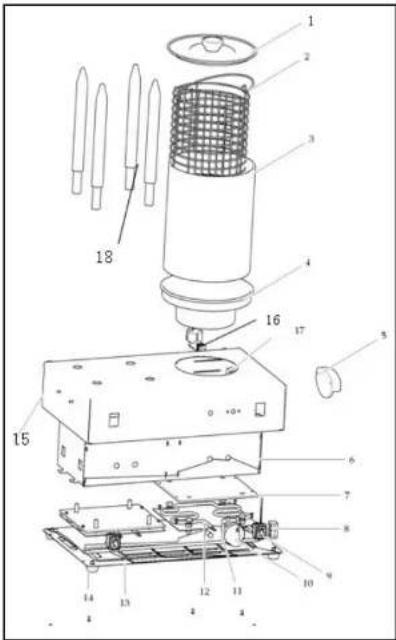

RCHW 2300

I. Coperchio
2 Cesto per hot-dog
3. Cilindro di vetro
4. Contenitore dell'acqua
5. Maniglia
6. Cassetta di protezione del blocco elettrico
7. Piastra di separazione
8. Connettori di ceramica
9. Interruttore On/Off
10. Termostato
II. Rondella
12. Resistenza
13. Lato inferiore della macchina
14. Piedini
15. Alloggiamento
16. Cavo dell'elettricità
17. Connettore del cavo di alimentazione
18. Barre di tostatura

DIAGRAMMA ELETTRICO

RCHW

800

RCHW

2300

PE N L SB1 HL2 QS-1 QS-2 QS-3 FR2

PE N L SB1 SB2 IL1 IL2 QS-1 EE1 QS-2 EE2 QS-3

ISTRUZIONI D'USO

I. Inserire la spina nella presa elettrica.
2. Riempire il contenitore dell'acqua con circa. 650 ml d'acqua. Non si deve mai fare uso dell'apparecchio senza acqua!
3. Collocare il cilindro di vetro e il contenitore degli hot-dog al loro posto.
4. Attivare l'interruttore ON/OFF. L'interruttore si accende, la spia luminosa di controllo si attiva.
5. Impostare sul termostato la temperatura desiderata.
6. La spirale della resistenza si scalda e trasmette il calore al cilindro di vetro.
7. Per il modello RCHW 2300: Attivare l'interruttore ON/OFF per le barre di tostatura. L'interruttore s'illumina, la spia di controllo si attiva. Le barre di tostatura cominciano a scaldarsi. Bisogna lasciare preriscaldare adeguatamente le barre di tostatura prima dell'utilizzo.
8. Non appena si raggiunge la temperatura desiderata, la luce arancione si spegne. La resistenza smette di scaldare.
9. Non appena la temperatura scende di nuovo, il termostato reagisce: la spia arancione si riaccende e la spirale ricomincia ad attivarsi.

1. Dopo l'utilizzo, riportate il termostato sul valore zero. Fatto questo, basta semplicemente premere sull'interruttore ON/OFF per spegnere l'apparecchio.
   II. In generale, si consiglia di scollegare lo strumento qualora non sia utilizzato.
2. Quando lo strumento si è raffreddato, estraete la vaschetta con l'acqua, svuotatela e pulitela. Quest'operazione va svolta dopo ogni utilizzo in modo tale da mantenere lo strumento in condizioni igieniche irreprensibili.
3. Per pulire il resto della strumentazione fate attenzione a proteggere gli elementi elettrici dall'umidità e dal contatto con l'acqua per evitare cortocircuiti o il rischio di folgorazioni. Un panno inumidito è sufficiente per l'operazione se avete cura di compiere la pulizia regolarmente.
4. Se non fate uso dello strumento per un lungo periodo o se lo immagazzinate, controllate le condizioni ambientali del locale in cui si trova l'apparecchio. L'aria dev'essere secca e lo strumento coperto al fine di proteggerlo dai depositi di polvere.

VERIFICA PERIODICA DEL FUNZIONAMENTO DELL'APPARECCHIO

Varificate regolarmente che non ci siano elementi difettosi facenti parte dell'apparecchio. Se dovessero esserci difetti, rivolgetevi al vostro venditore per assicurarvi le adeguate contromisure.

CHE COSA FARE IN CASO DI PROBLEMI?

Mettetevi in contatto con il venditore e preparate i seguenti dati:

• Numero di ricevuta e numero di serie (quest'ultimo lo trovate sul sigillo del prodotto)
  • Eventualmente una foto dell'elemento difettoso

• Il Servizio Clienti può stabilire al meglio la causa del cattivo funzionamento se siete in grado di descriverlo nel miglior modo possibile. Espressioni come "l'apparecchio non funziona" possono risultare equivoche e significano che lo strumento non funziona per niente oppure è solo in parte difettoso. Queste però sono due fattispecie ben differenti!

• Riferitevi sempre anche alle spie luminose per facilitare la diagnosi del guasto: il tasto ON/OFF si accende quando è in posizione ON? La spia verde si accende quando collegate la macchina? La spia arancione si accende quando regolate la temperatura?

• Controllate con l'aiuto di un termometro che lo strumento misuri correttamente la temperatura all'interno della cabina (attenzione: Non regolate il termostato oltre il valore di misurazione massimo del vostro termometro!)

Più dettagliate sono le informazioni fornite, più velocemente vi si può fornire una soluzione adeguata!

TENZIONE: Non aprite mai l'apparecchio senza il consenso del Servizio Clienti. In caso contrario si può incorrere in una perdita sulla garanzia del prodotto!

SOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA SOLU	ZIONE
Il regolatore della temperatura è acceso, la spia di controllo rossa non si accende, l'apparecchio non scalda.	Difetto sulla rete elettrica.	Contattate il Servizio Clienti
Il regolatore della temperatura è acceso, la spia di controllo rossa non si accende, ma l'apparecchio scalda.	La spia di controllo non funziona più.	Contattate il Servizio Clienti
Il regolatore della temperatura è acceso, la spia di controllo rossa si accende, ma l'apparecchio non scalda.	La resistenza non funziona più.	Contattate il Servizio Clienti
