NÁVOD K OBSLUZE RCHW-800 Royal Catering

Děkujeme Vám za nákup tohoto vysoce kvalitního výrobku!

EZPEČNOSTNÍ POKYNY

Obecné bezpečnostní pokyny při používání elektrických zařízení:

Aby se minimalizovalo riziko zranění v důsledku požáru nebo úrazu elektrickým proudem, dodržujte základní bezpečnostní principy při používání zařízení. Přečtete si pečlivé tento návod a ujistěte se, že jste si našli odpovědi na všechny Vaše otázky týkající se tohoto zařízení. Uschovejte tento návod v blízkosti zařízení pro pozdější použití. Vždy používejte uzemnění se správným síťovým napětím (viz návod nebo typový štítek)! V případě pochybnosti o tom, zda je připojení uzemněno, svěřte kontrolu kvalifikovanému odbornikovi. Nikdy nepoužívejte poškozený napájecí kabel! Zařízení by nemělo být otevřeno ve vlhkém nebo mokrém prostředí ani mokrýma nebo vlhkýma rukama. Kromě toho chraňte ohřívací prostor před přímým slunečním zařením. Vždy používejte zařízení na bezpečném místě tak, aby nikdo nemohl šlápnout, zakopnout a/nebo poškodit kabel.

Před čištěním zařízení vytáhněte zástrčku ze zásuvky, k čištění používejte pouze vlhký hadřík. Nepoužívejte čistící prostředky (místo toho např. ocet) a dbejte na to, aby se jakákolliv kapallna nedostala do zařízení.

Vypněte zařízení Ihned po zjistění příznaků nesprávného fungování. Vytáhněte zástrčku ze zásuvky, když není zařízení používáno. Činnosti spojené s údržbou, nastavením a opravou zařízení svěřte kvalifikovaným odborníkům. V případě oprav prováděných osobou třetí záruka vyprší!

Obecné pokyny při použití:

• Připravte a poskytněte návod k obsluze a provedte školení zaměstnanců v rozsahu manipulace se zařízením v souladu s určením zařízení. Návod by měl být vždy uschován na místě provozu zařízení.
• Zajistěte dostatečnou cirkulaci vzduchu. Za tímto účelem musí být zařízení umístěno více než 10 cm od stěny nebo dalších zařízení, zajistěte dostatečnou cirkulaci v místnosti, kde je zařízení používáno.
• Ujistěte se, že v blízkosti zařízení nejsou žádné hořlavé látky nebo předměty.
• V některých případech pří prvním použltí z vnitřní části zařízení může unikat kouř z topných prvků. To je zcela normální. Zajlstěte dostatečnou clirkulací vzduchu.

• Některé prvky zařízení se silně zahřívají. Aby se zabránilo zranění, buďte opatrní při dotyku těchto povrchů.

• Potraviny a nádobí, jichž teplotu udržuje zařízení, se mohou silně zahřívat. Pamatujte na vhodná ochranná opatření (ochranné rukavice).

• Pravidelně čistěte nádrž na vodu, aby nedošlo k trvalému usazovaní nečistot.

TECHNICKÁ SPECIFIKACE

Model RCHW 800 RCHW 2300
Napětí (V) 230
Výkon (W 800 1100
Teplotní rozsah (°C) 0-95°C
Materiál krytu ušlechtilá ocel + tvrzené sklo
Rozměry skleněného válce (mm) 241
Množství hrotů na rohlíky 0 4
Výška hrotů na rohlíky (cm) - 25

SOUČÁSTI DODÁVKY

• Ohřívač na párky
  • 1x skleněný válec s poklicí
• 1x koš na párky
• 4x hrot na rohlíky
• 1x nádrž na vodu
• 1x návod k použití

OBLAST POUŽITÍ

Ohřívač na párky je určen pouze na ohřívání párků a rohlíků.

Nepoužívejte ohřívač na párky na:

• ohřívání dalších potravinářských výrobků;
• zahřátí kapalin obsahujících cukr, sladidla, kyseliny, alkálie nebo alkohol;
• zahřátí a předehřátí hořlavých, zdraví škodlivých, snadno oxidujících a podobných kapalin a/nebo materiálů.

!Odpovědnost za veškeré škody vzniklé v důsledku použití v rozporu s určením nese uživatel.

FUNGOVÁNÍ ZAŘÍZENÍ – ZÁKLADNÍ PRINCIP

Konstrukce zařízení

Zařízení RCHW 800 se skládá z:

• přepínače ON/OFF,
  • termostatu pro volbu teploty hřání,
• kontrolní diody (fáze hřání),
• topné spirály ve spodní části zařízení, jejíž práce je řízena termostatem.

Zařízení RCHW 2300 se skládá z:

• dvou přepínačů ON/OFF, které umožňují nezávislé použití hrotu na rohlíky a skleněného válce,
• termostatu pro volbu teploty hřátí skleněného válce,
• dvou kontrolních diod (fáze hřátí),
• topné spirály ve spodní části zařízení, jejíž práce je řízena termostatem a čtyř hrotů na rohlíky.

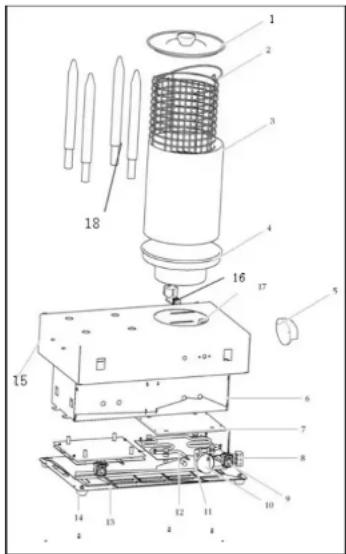

RCHW 2300

1. Víko
2. Koš na párky
3. Skleněný válec
4. Nádrž na vodu
5. Držák
6. Ochranná krabice elektrického bloku
7. Oddělovací deska
8. Keramické spojení
9. Přepínač ON/OFF
10. Termostat
11. Hrnec
12. Topný prvek
13. Spodní strana zařízení
14. Nožičky
15. Kryt
16. Napájecí kabel
17. Připojení napájecího kabelu
18. Hroty na rohlíky

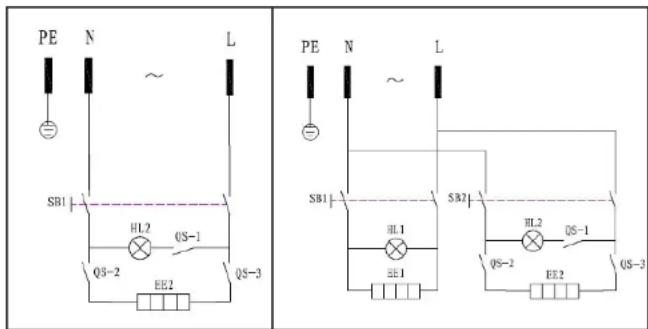

ELEKTRICKÉ SCHÉMA

RCHW 800 RCHW 2300

PE N ~ L SB1 HL2 QS-1 QS-2 EE2 QS-3 PE N ~ L SB1 HL2 QS-1 QS-2 EE2 QS-3

NÁVOD K POUŽITÍ

1. Zasuňte zástrčku do zásuvky.
2. Nalijte do nádrže na vodu asi 650 ml vody. Nikdy nepoužívejte zařízení bez vody!
3. Válec a naplněný koš na párky umístěte na správném místě.
4. Zapněte přepínač ON/OFF. Přepínač sví . Rozsví se kontrolní dioda.
5. Zvolte na termostatu požadovanou hodnotu.
6. Topná spirála začíná pracovat a zahřívá skleněný válec.
7. Pro model RCHW 2300: Zapněte přepínač ON/OFF, který ovládá hroty na rohlíky. Přepínač sví . Rozsví se kontrolní dioda. Hroty na rohlíky se začnou zahrívat.
8. Před použi m vždy dobře předehřejte hroty. Když bude dosažena požadovaná teplota, oranžová dioda zhasne. Topná spirála přestane hřát.
9. Když teplota zařízení opět klesne, termostat se automa cky zapne: opět se rozsví oranžová kontrolní dioda a topná spirála opět začne hřát.
10. Po použi nastavte termostat do polohy 0. Teprve tehdy vypněte zařízení přepínačem ON/OFF.
11. Doporučujeme odpojit zařízení od napájení, když není používáno.

12. Po vychladnu zařízení vytáhněte nádrž na vodu a vyprázdněte a vyčistěte ji. Tato činnost by měla být prováděna po každém použi, aby bylo zařízení udrženo v dobrém hygienickém stavu.

13. Při dalším čištění chraňte elektrické součás před vlhkos a to zejména přívodou, aby nedošlo ke zkratu či úrazu elektrickým proudem. Pokud čis te z pravidelně, používejte jen impregnovaný hadřík!

14. Když není zařízení používáno delší dobu, dejte pozor na vhodné podmínky skladování. Aby se zabránilo hromadění prachu uvnitř zařízení, měl by být v. v místnos , kde je zařízení skladováno, suchý. Pokud je to možné, zařízen přikryjte.

PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda není zařízení poškozeno. Když jsou díly poškozené, ob se na prodejce s požadavkem na jejich opravu.

CO DĚLAT, KDYŽ SE OBJEVÍ NĚJAKÝ PROBLÉM?

Obrat'te se na prodejce a poskytněte následující informace:

• číslo faktury a sériové číslo (sériové číslo je uvedeno na typovém š tku).
• případně foto vadného dílu.
• Pracovník servisních služeb lépe posoudí problém, když tento bude popsán co nejpřesněji. Fráze jako např. „zařízení nehřeje“ může být dvojznačná a může znamenat jak to, že hřeje zařízení slabě, tak i to, že nehřeje vůbec. Jedná různé příčiny poruch!
• Vždy poskytněte informaci o stavu kontrolních diod, protože to značně usnadní diagnózu: zda sví spínač ON/OFF, pokud je nastaven do polohy ON. Zda kontrolní dioda, když zařízení pracuje. Zda se v okamžiku nastavení teploty rozsví oranžová kontrolní dioda.
• Pomocí teploměru zkontrolujte, zda zařízení správně měří teplotu uvnitř komory (Poznámka: nelze nastavit termostat na hodnotu mimo rozsah měření termostatu!)

Čím podrobnější informace, tím rychlejší řešení problému!

VAROVÁNÍ: Nikdy neotevírejte zařízení bez konzultace se servisním střediskem. To může vést ke ztrátě záruky!

ODSTRAŇOVÁNÍ PORUCH

PROBLÉM PŘÍČINA ŘEŠEN
Regulátor teploty je zapnutý, nesvítí červená kontrolní dioda signalizující připojení k sítí, zařízení nehřeje.	Sítové napájení je vadné.	Obraťte se na zákaznický servis.
Regulátor teploty je zapnutý, nesvítí červená kontrolní dioda signalizující připojení k sítí, ale zařízení hřeje.	Kontrolní dioda je poškozena.	Obraťte se na zákaznický servis.
Regulátor teploty je zapnutý, svítí červená kontrolní dioda signalizující připojení k sítí, ale zařízení nehřeje.	Topný prvek je poškozen.	Obraťte se na zákaznický servis.
