MANUALE UTENTE Octavox 703 MKII Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 46

Dati tecnici 47

Amplificatore adatto 50

Avviso di smaltimento 55

Produttore e importatore (UK) 55

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il dispositivo o se ci sono temporali, staccare la spina dalla presa elettrica e scollegare il dispositivo dall'antenna. In questo modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inserire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il conseguente rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizzare autonomamente opere di manutenzione sul dispositivo, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizzate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina dalla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente ridotte.

- Pezzi di ricambio - Se sono necessari pezzi di ricambio, assicurarsi che l'azienda tecnica responsabile della sostituzione utilizzi solo pezzi di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.

- Calore - Non posizionare il dispositivo vicino a fonti di calore, come termosifoni, batterie di riscaldamento, forni e altri prodotti (inclusi amplificatori).

Nota: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsabile della loro supervisione e comprendono i rischi associati.

DATI TECNICI

Octavox 701 MKII

Il modello Octavox 701 è un potente diffusore da pavimento ed è perfetto per impianti Hi-Fi e home cinema in locali fino a 50 m². Raccomandiamo un'installazione indipendente, a una distanza di almeno 70 cm da tutte le pareti. Per sfruttare al massimo la dinamica di questo diffusore, in particolare per il modello 701, raccomandiamo un amplificatore integrato ad alte prestazioni e di alta qualità, in accordo con la potenza consigliata alla fine di questo manuale.

Potenza di uscita RMS 120 W/200 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	21,5 x 33,7 x 102,8 cm
Peso 21,4 kg

Octavox 702 MKII

Il modello Octavox 702 porta l'intero spettro di frequenze in locali fino a 25 m². Per locali più grandi e volumi di ascolto elevati, raccomandiamo l'uso di un subwoofer. Posizionare il diffusore su un supporto, un tavolo stabile o uno scaffale, lasciando circa 30 cm di spazio su tutti i lati per evitare una risposta dei bassi eccessiva. Si prega di tenere presente anche la raccomandazione di potenza per gli amplificatori alla fine di questo manuale. Se il modello Octavox viene utilizzato come diffusore posteriore, sono sufficienti 30 watt per canale a 4 ohm.

Potenza di uscita RMS 60 W/100 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	21,5 x 24,7 x 33,5 cm
Peso 2 x 6,3 kg

Octavox 703

Il modello Octavox 703 è un diffusore centrale per impianti home cinema e per l'ascolto di musica multicanale. Offre una riproduzione del parlato particolarmente chiara e ricca di sfumature, un sound sorprendentemente pieno e può quindi essere utilizzato anche come diffusore mono universale. Posizionare l'altoparlante su una mensola sotto o davanti al televisore o fissarlo al muro con viti e tasselli resistenti.

Potenza di uscita RMS 100 W / 150 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	42,0 x 16,6 x 17,0 cm
Peso 5,8 kg

IT

AMPLIFICATORE ADATTO

Tutti i diffusori sono tipici altoparlanti da 4 Ohm che si armonizzano con qualsiasi amplificatore Hi-Fi senza danneggiarlo. Raccomandiamo un amplificatore con una potenza d'uscita in accordo con la tabella seguente; in caso di dubbio, il valore può anche essere leggermente superato. Attenzione: il danneggiamento di un diffusore in caso di ascolto ad alto volume è più probabile con un amplificatore di potenza troppo bassa che con un dispositivo che "ha troppa potenza". I diffusori Octavox sono effettivamente in grado di riprodurre la musica a volume più elevato di altri altoparlanti Hi-Fi. Se si sente ancora distorsione, ridurre leggermente il volume.

Modello Potenza di uscita	dell'amplificatore
Octavox 701 200 W
Octavox 702 100 W
Octavox 703 150 W

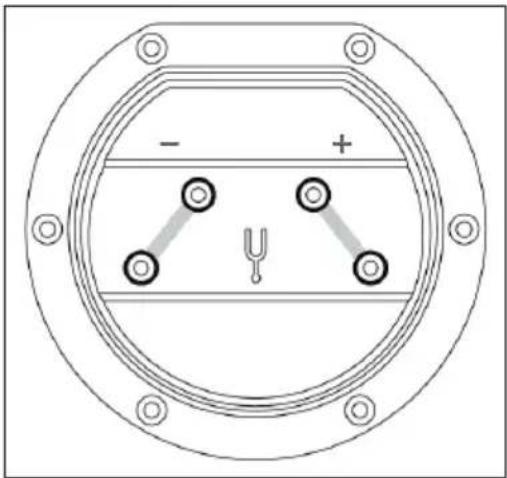

Collegamento 701 MKII

Per il modello Octavox 701, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 2,5 mm². Più corto è il cavo, migliore è il sound. In ogni caso, sono adatti anche cavi fino a circa 5 m di lunghezza. Per un collegamento convenzionale senza bi-wiring, si prega di connettere le coppie di collegamento superiore e inferiore con i ponti forniti come mostrato in immagine. Collegare poi un'estremità del cavo ai due terminali inferiori dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione del diffusore Octavox e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Pure electrical connector diagram without any text, numbers, or symbols

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlanti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima cosa tutti i collegamenti!

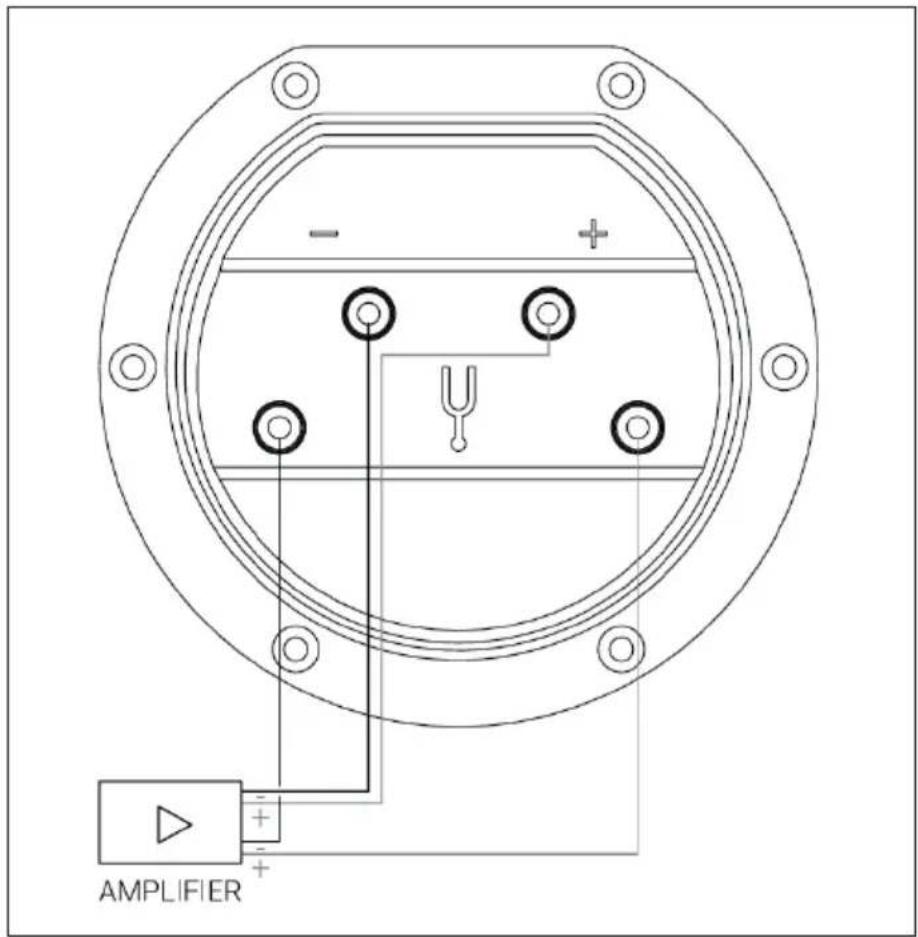

701 MKII - Bi-wiring (doppio cablaggio)

Cavi per altoparlanti separati per la gamma medio-alta e la gamma bassa possono migliorare ulteriormente il sound di Octavox 701. Se l'amplificatore in uso ha 2 coppie di connettori POSITIVO e NEGATIVO per canale stereo che possono essere utilizzati simultaneamente, collegare Octavox 701 come mostrato in immagine.

AMPLIFIER

IT

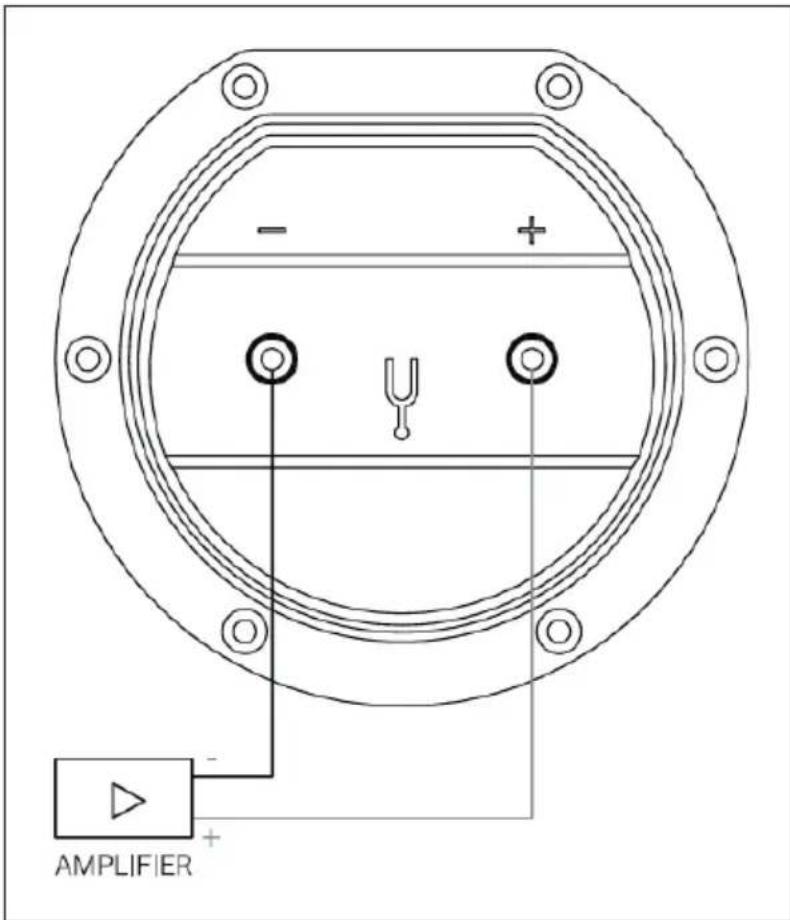

Collegamento 702 MKII e 703 MKII

Per i modelli Octavox 702 e 703, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 1,5 mm². Più corto è il cavo, migliore è il sound. In ogni caso, sono adatti anche cavi fino a circa 5 m di lunghezza.

- + AMPLIFIER - + +

Collegare per prima cosa un'estremità del cavo ai due terminali dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione del diffusore Octavox e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlanti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima cosa tutti i collegamenti!

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
