MANUALE UTENTE Retrospective Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 56

Dati tecnici 57

Amplificatore adatto 60

Accessori 62

Montaggio del piede d'appoggio 62

Copertura per diffusori 65

Avviso di smaltimento 66

Produttore e importatore (UK) 66

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il dispositivo o se ci sono temporali, staccare la spina dalla presa elettrica e scollegare il dispositivo dall'antenna. In questo modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inserire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il conseguente rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizzare autonomamente opere di manutenzione sul dispositivo, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizzate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina dalla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente ridotte.

- Pezzi di ricambio - Se sono necessari pezzi di ricambio, assicurarsi che l'azienda tecnica responsabile della sostituzione utilizzi solo pezzi di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.

- Calore - Non posizionare il dispositivo vicino a fonti di calore, come termosifoni, batterie di riscaldamento, forni e altri prodotti (inclusi amplificatori).

Nota: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsabile della loro supervisione e comprendono i rischi associati.

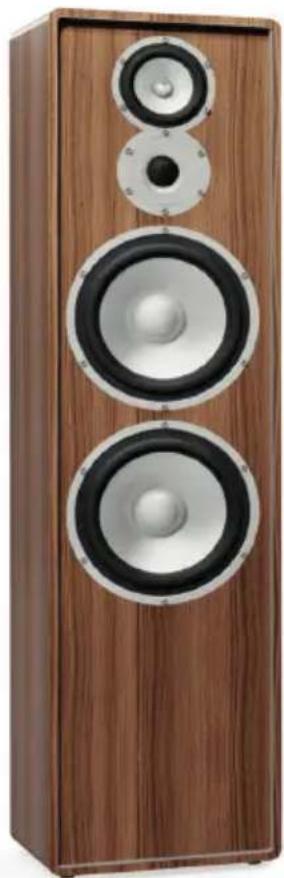

Retrospective 1977 MKII

Il modello Retrospective 1977 MKII è un diffusore a 3 vie con due woofer, che presenta il tipico look degli anni Settanta. I componenti utilizzati e il carattere del suono sono però davvero modernissimi: grazie alla sua risposta precisa e all'alta stabilità del livello di volume, assicura un sound estremamente dinamico ed è adatto a locali fino a 60 metri quadrati. Inoltre, durante lo sviluppo abbiamo posto particolare enfasi su un'impressione spaziale naturale con un'ottima localizzazione di voci e strumenti. Raccomandiamo un'installazione indipendente a una distanza di almeno 70 cm da tutte le pareti e un amplificatore integrato potente e di alta qualità, in accordo con le specifiche prestazionali alla fine di questo manuale.

Numero articolo 10030966, 10030968,	10030969
Potenza di uscita RMS 120 W/200 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	26,0 x 30,0 x 100,0 cm
Peso 18,4 kg

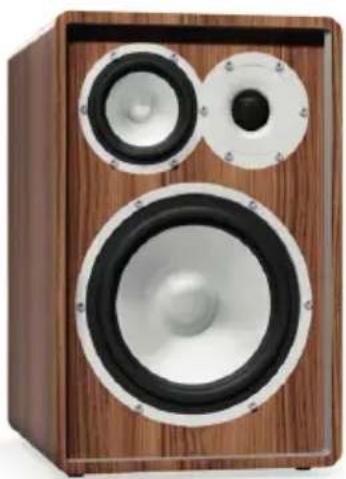

Il modello Retrospective 1978 MKII è un diffusore a 3 vie nel vero senso della parola, poiché riprende la forma tipica dei diffusori stereo Hi-Fi degli anni Settanta e Ottanta. Grazie all'ampio volume e alla potente riproduzione dei bassi, la coppia di diffusori 1978 dovrebbe essere posizionata con una leggera inclinazione su un mobile stabile o sul pavimento. Per un'installazione in grande stile, offriamo i supporti Retrospective come accessori. Si prega di non installare forzatamente questo diffusore in una mensola, ma di mantenere una distanza di almeno 50 cm da tutte le pareti circostanti: il diffusore Retrospective 1978 MKII premia il posizionamento libero con un sound potente, preciso e particolarmente realistico in locali fino a 40 metri quadrati. Posizionare la coppia di diffusor in modo che i due loghi siano rivolti verso l'esterno.

Numero articolo 10030960, 10030961, 10030962
Potenza di uscita RMS 100 W/160 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	26,0 x 30,0 x 40,0 cm
Peso 2 x 9,4 kg

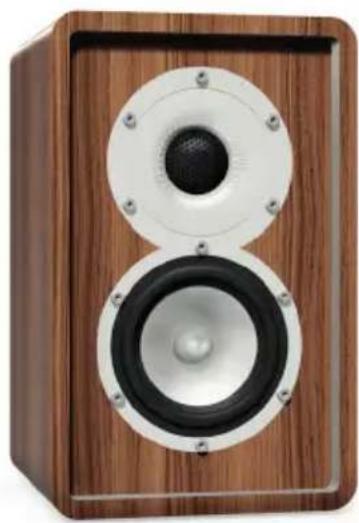

Il modello Retrospective 1979 S è un diffusore a 2 vie con un woofer-midrange, un tweeter con guida del suono integrata e un cono passivo. Nonostante le sue dimensioni compatte, il più piccolo della celebre famiglia di diffusori Retrospective ha un'ottima potenza di riproduzione dei bassi e uno spettro sonoro equilibrato. Progettato come diffusore da parete, il modello 1979 S è ideale anche come altoparlante da tavolo e da scaffale, grazie alle sue eccellenti caratteristiche in campo vicino. Il modello 1979 S risulta particolarmente interessante per tutti gli appassionati di home cinema e gli amanti del sound multicanale, perché offre prospettive surround completamente nuove e possibilità di combinazione come estensione del diffusore posteriore per Retrospective 1977 MKII e 1978 MKII. Grazie alla sua risposta precisa e alla buona stabilità del livello di volume per le sue dimensioni, il diffusore 1979 S ha un sound estremamente dinamico ed è ideale anche come coppia stereo per locali più piccoli. Se il modello Retrospective 1979 S viene utilizzato come diffusore posteriore, sono sufficienti 20/30 watt per canale a 4 ohm. Se si desidera utilizzare gli altoparlanti in una configurazione 5.1, assicurarsi di selezionare la dimensione dei diffusori "Small" o "Normal" nelle impostazioni del ricevitore AV.

Numero articolo 10030947, 10030948, 10030949
Potenza di uscita RMS 50 W/90 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	17,0 x 15,0 x 27,0 cm
Peso 2 x 2,9 kg

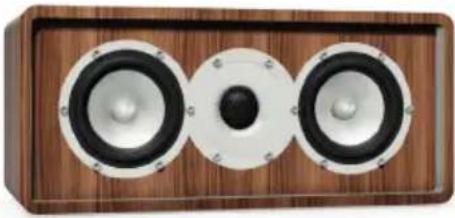

Retrospective 1979 C

Il modello Retrospective 1979 C è un diffusore centrale a 2 vie con configurazione D'Appolito, due woofer-midrange, un tweeter con guida del suono integrata e due coni passivi.Il diffusore Retrospective 1979 C è l'elemento centrale di un impianto home cinema completo. Convince con la sua elevata intelligibilità del parlato e un sound rotondo. I toni alti chiari e i bassi pieni forniscono un'assertività sufficiente. Come il modello 1979 S, anche il diffusore 1979 C è progettato per l'installazione a parete, in modo da enfatizzare sensibilmente la risposta dei bassi. Tuttavia, grazie alle sue eccellenti caratteristiche di campo vicino, può essere utilizzato anche come diffusore mono. Con una riproduzione precisa del parlato, un sound pieno e una buona stabilità del livello di volume, il diffusore Retrospective 1979 C risulta estremamente dinamico e preciso.

Numero articolo 10030954, 10030955,	10030956
Potenza di uscita RMS 70 W/120 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	38,5 x 15,0 x 17,0 cm
Peso 4,7 kg

AMPLIFICATORE ADATTO

I diffusori Retrospective sono tipici altoparlanti a 4 ohm che funzionano con quasi tutti gli amplificatori Hi-Fi senza danneggiarli. Questo vale anche per la maggior parte dei vecchi amplificatori e ricevitori degli anni Settanta e Ottanta. In caso di dubbio, consultare il manuale del dispositivo in uso. Raccomandiamo un amplificatore con una potenza di picco corrispondente alla tabella sottostante. Se si nota distorsione quando si ascolta ad alto volume (per esempio ad una festa), ridurre immediatamente il volume dell'amplificatore.

Modello Potenza di uscita	dell'amplificatore
Retrospective 1977 MKII 100-200 W
Retrospective 1978 MKII 100-160 W
Retrospective 1979 S 20-100 W
Retrospective 1979 C 30-100 W

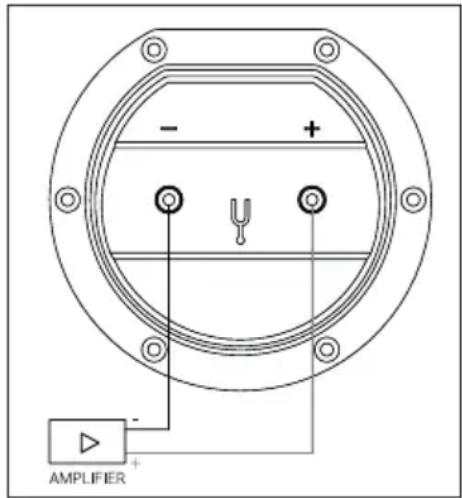

Connessione

Per i diffusori Retrospective, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 2,5 mm². Più corto è il cavo, migliore è il sound. In ogni caso, sono adatti anche cavi fino a circa 5 m di lunghezza.

- + - + AMPLIFIER +

Collegare per prima cosa un'estremità del cavo ai due terminali dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione del diffusore Retrospective e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlanti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima cosa tutti i collegamenti!

ACCESSORI

Quando si acquistano i diffusori Retrospective, si riceve anche una copertura di un colore a scelta. L'installazione è facilissima.

	Grigio Marrone Nero-marrone
1977 MKII 100309	70 10030971 10030	972
1978 MKII 100309	63 10030964 1003	0965
1979 S 10030950	10030951 10030952
1979 C 10030957	10030958 10030959

MONTAGGIO DEL PIEDE D'APPOGGIO

Si prega di montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8. Per i modelli Retrospective 1979 S e 1979 C, si prega di utilizzare i piedini di gomma adesivi in dotazione.

Montaggio dei piedi in silicone

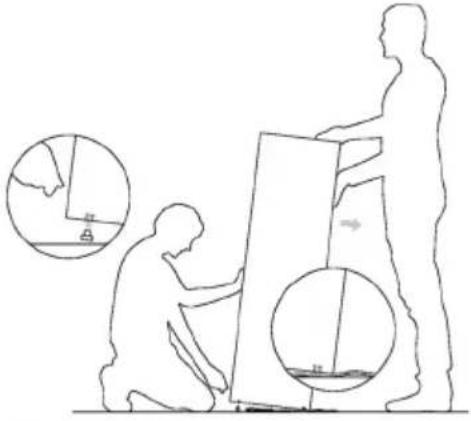

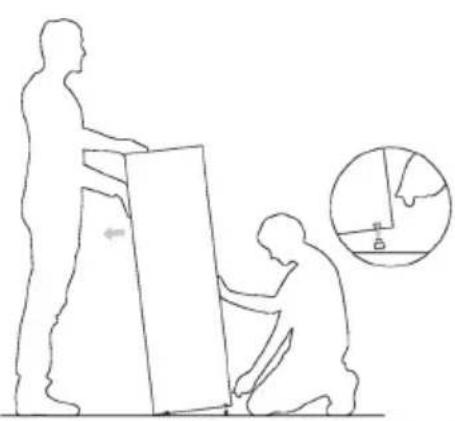

1977 MKII - Montaggio del piede d'appoggio

1	2
Prima del montaggio, posizionare una coperta sul pavimento per protezione e poggiare sopra il diffusore Retrospective. Inclinare leggermente il diffusore verso uno dei bordi (bordo anteriore/posteriore), come mostrato in immagine. Montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8.	Posizionare poi l'altoparlante sui piedi in silicone avvitati, inclinarlo dall'altra parte, spostare leggermente la coperta e ripetere la procedura.

1979 S e 1979 C - Installazione a parete

Il diffusore Retrospective 1979 S e il diffusore centrale Retrospective 1979 C possono essere fissati anche alla parete con viti e tasselli resistenti.

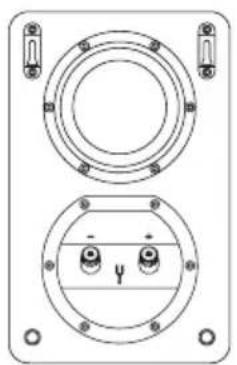

1979 S - Lato posteriore

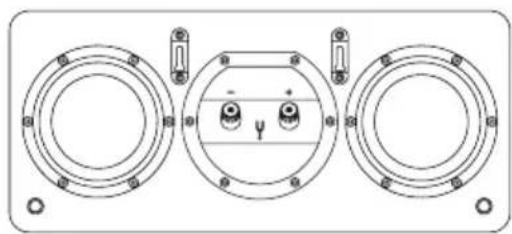

1979 C - Lato posteriore

1	Per prima cosa, montare i distanziali avvitandoli leggermente negli inserti sul retro degli alloggiamenti come mostrato in immagine.
2	Fissare poi i diffusori alla parete.

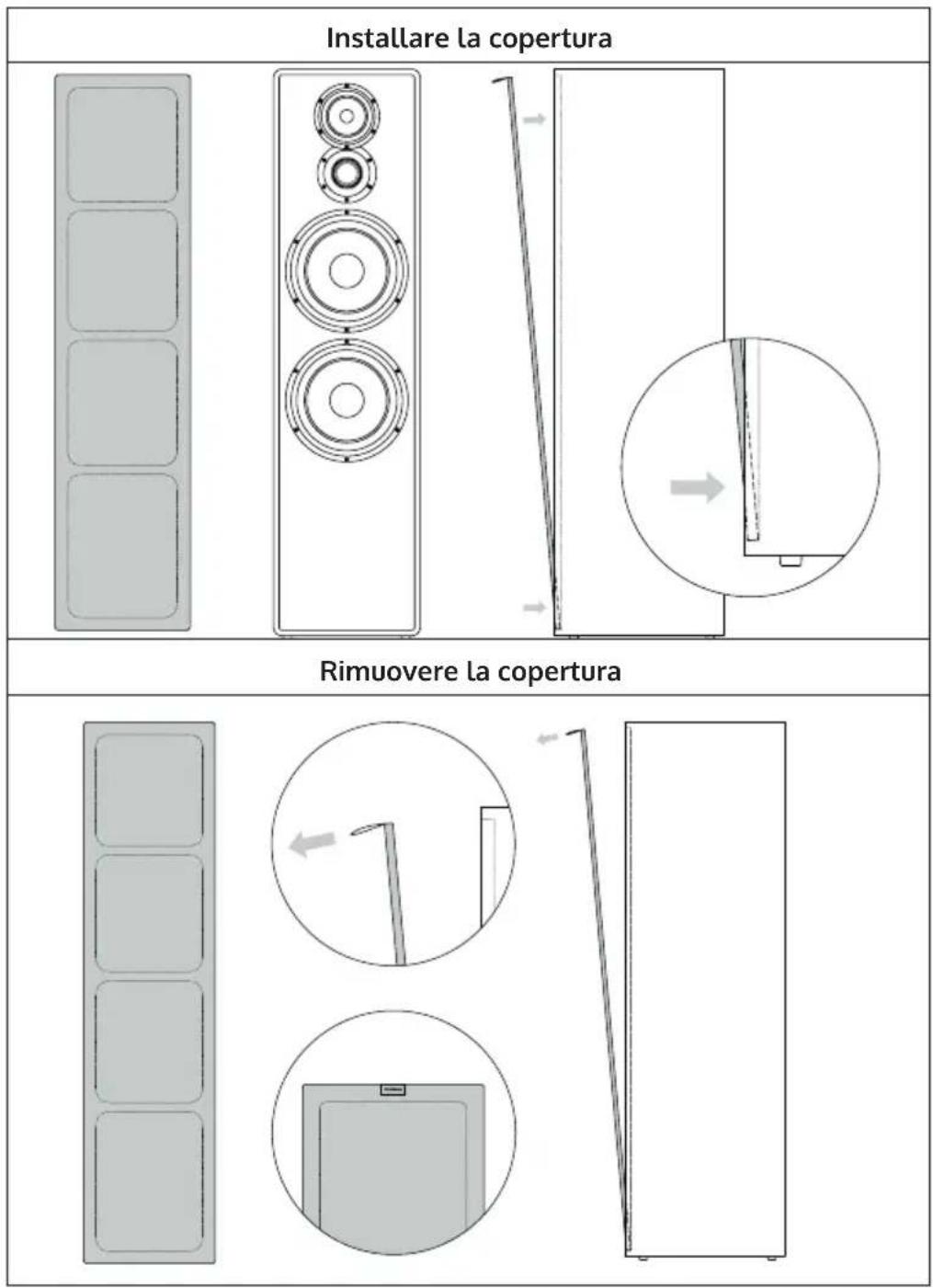

COPERTURA PER DIFFUSORI

Si prega di posizionare la copertura sul diffusore come mostrato nell'immagine seguente. Posizionare prima il bordo inferiore della copertura nel telaio interno inferiore del diffusore e poi premere il lato superiore nel telaio fino a quando la copertura è saldamente fissata al diffusore.

Installare la copertura Rimuovere la copertura

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
