Octavox 703 MKII - Lautsprecher Auna - Kostenlose Bedienungsanleitung

Marke	Auna
Modell	Octavox 703 MKII
Produkttyp	Passive Center-Lautsprecher
Empfohlene Verwendung	Heimkino, Mehrkanal-Hören, universeller Mono-Lautsprecher
RMS-Ausgangsleistung	100 W (nominal) / 150 W (maximal)
Impedanz	4 Ω
Frequenzgang	Nicht in der Anleitung angegeben
Abmessungen (B x T x H)	42,0 x 16,6 x 17,0 cm
Gewicht	5,8 kg
Gehäusematerial	Nicht angegeben (wahrscheinlich Holz/MDF)
Farbe	Nicht angegeben (wahrscheinlich schwarz)
Anschlussart	Schraubklemmen (2 Leiter)
Empfohlener Kabelquerschnitt	Mindestens 1,5 mm²
Maximale Kabellänge	Ca. 5 m
Empfohlener Verstärker	Ausgangsleistung 150 W (bei 4 Ω)
Wandmontage möglich	Ja, mit stabilen Schrauben und Dübeln
Empfohlener Wandabstand	Ca. 30 cm von allen Seiten
Bi-Wiring-Kompatibilität	Nicht anwendbar (Modell 703)
Stromversorgung	Passiv (vom externen Verstärker gespeist)
Stromverbrauch	N/A (passiver Lautsprecher)
Pflege und Reinigung	Vor der Reinigung den Verstärker trennen. Verwenden Sie ein weiches, trockenes Tuch. Keine scheuernden oder flüssigen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit, Regen oder Wärmequellen aussetzen. Verstärker nicht überlasten. Außerhalb der Reichweite von Kindern unter 8 Jahren ohne Aufsicht halten.
Ersatzteile und Reparierbarkeit	Nur vom Hersteller bereitgestellte Ersatzteile verwenden. Reparaturen nur von qualifiziertem Personal durchführen lassen.
Recycling	Nicht im Hausmüll entsorgen. Zu einer Sammelstelle für Elektro- und Elektronikgeräte bringen.
Allgemeine Informationen	Center-Lautsprecher mit klarer und nuancierter Sprachwiedergabe. Geeignet für Räume bis 25 m² (mit Subwoofer für große Räume).

Häufig gestellte Fragen - Octavox 703 MKII Auna

Wie viel Leistung hat der Octavox 703 MKII Lautsprecher?

Die nominale RMS-Leistung beträgt 100 W und die maximale Leistung 150 W.

Welchen Verstärker sollte ich mit dem Octavox 703 MKII verwenden?

Wir empfehlen einen Verstärker mit einer Ausgangsleistung von 150 W an 4 Ohm. Ein zu schwacher Verstärker kann den Lautsprecher bei hoher Lautstärke beschädigen.

Kann ich den Lautsprecher direkt an meinen Fernseher anschließen?

Nein, der Lautsprecher ist passiv und benötigt einen externen Verstärker. Schließen Sie ihn an einen Heimkino- oder HiFi-Verstärker an.

Welches Kabel sollte ich zum Anschließen des Lautsprechers verwenden?

Verwenden Sie ein Lautsprecherkabel mit einem Querschnitt von mindestens 1,5 mm². Eine Länge von weniger als 5 m wird für optimale Klangqualität empfohlen.

Kann ich den Octavox 703 MKII an der Wand montieren?

Ja, Sie können ihn mit stabilen Schrauben und Dübeln an der Wand befestigen. Stellen Sie sicher, dass die Halterung für das Gewicht von 5,8 kg geeignet ist.

Wie hoch ist die Impedanz des Lautsprechers?

Die Impedanz beträgt 4 Ohm. Die meisten HiFi-Verstärker unterstützen diese Last problemlos.

Wie reinige ich den Lautsprecher?

Trennen Sie den Verstärker vor der Reinigung. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Kann ich den Octavox 703 als Frontlautsprecher verwenden?

Obwohl er als Center-Lautsprecher konzipiert ist, kann er als universeller Mono-Lautsprecher oder in einem kleinen System als Frontlautsprecher verwendet werden. Für Stereowiedergabe wären zwei Lautsprecher erforderlich.

Was tun, wenn der Klang verzerrt ist?

Reduzieren Sie die Lautstärke des Verstärkers. Verzerrung zeigt an, dass der Verstärker zu schwach oder die Lautstärke zu hoch ist. Erhöhen Sie die Lautstärke nicht, um zu kompensieren.

Wird der Lautsprecher mit einem Kabel geliefert?

Die Anleitung erwähnt kein beiliegendes Kabel. Planen Sie den Kauf eines geeigneten Lautsprecherkabels (mindestens 1,5 mm²) ein.

BEDIENUNGSANLEITUNG Octavox 703 MKII Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Technische Daten 5

Geeignete Verstärker 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 11

Hinweise zur Entsorgung 13

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

- Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

- Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

TECHNISCHE DATEN

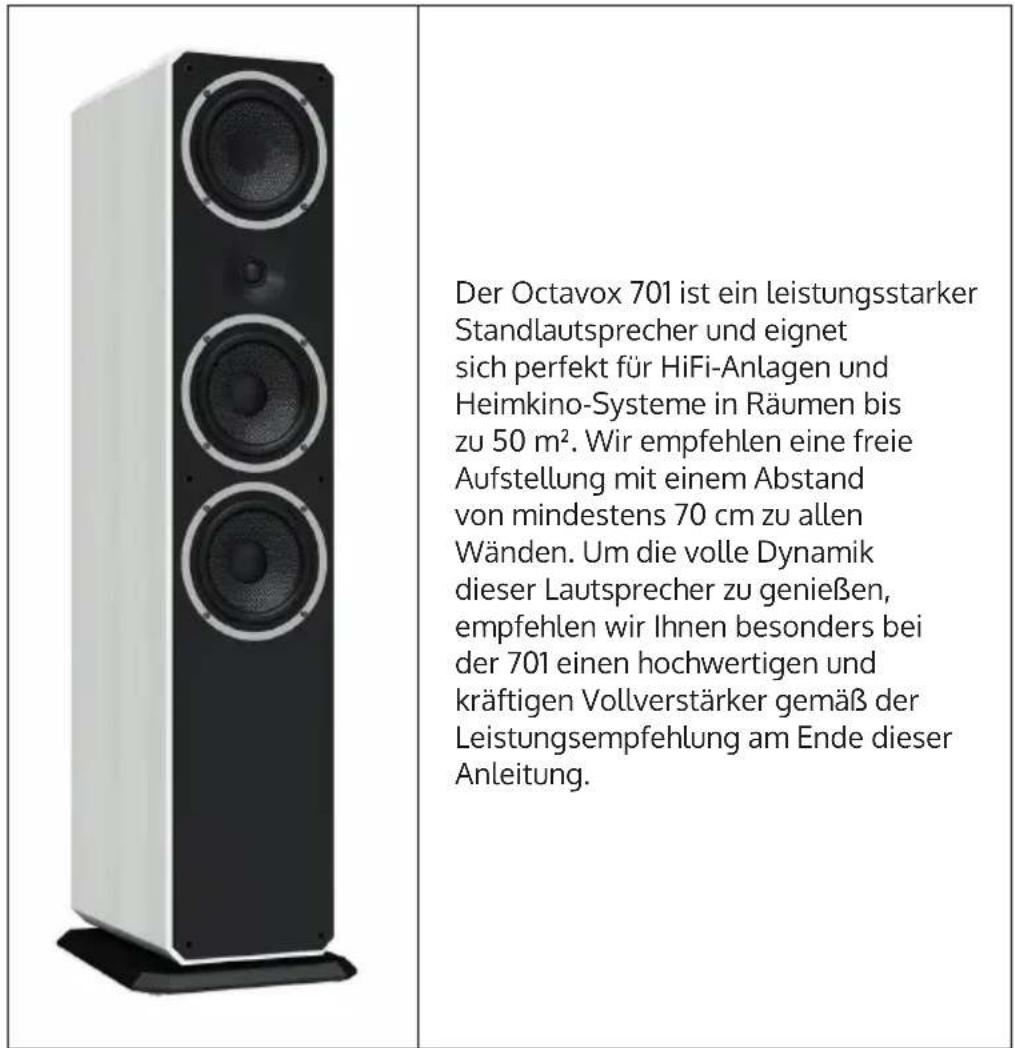

Octavox 701 MKII

RMS Ausgangsleistung 120 W / 200 W
Widerstand 4 Ω
Abmessungen ohne Füße (B x T x H) 21,5 x 33,7 x 102,8 cm
Gewicht 21,4 kg

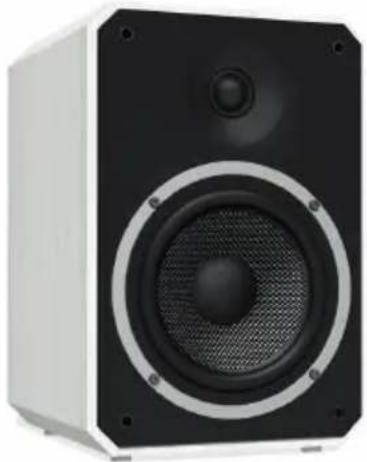

Octavox 702 MKII

Der Octavox 702 kann Räume bis zu 25 m² mit dem gesamten Frequenzspektrum versorgen. Für größere Räume und hohe Abhörlautstärken empfehlen wir die Benutzung eines Subwoofers. Platzieren Sie den Lautsprecher auf einem Ständer, einem stabilen Tisch oder Regal und lassen Sie zu allen Seiten etwa 30 cm Platz, um eine überhöhte Basswiedergabe zu vermeiden. Beachten Sie bitte auch die Leistungsempfehlung für Verstärker am Ende dieser Anleitung. Wenn Sie den Octavox als Rear Lautsprecher verwenden, genügen bereits 30 Watt pro Kanal an 4 Ohm.

RMS Ausgangsleistung 60 W / 100 W
Widerstand 4 Ω
Abmessungen ohne Füße (B x T x H) 21,5 x 24,7 x 33,5 cm
Gewicht 2 x 6,3 kg

Der Octavox 703 ist ein Center Lautsprecher für Heimkino-Systeme und Mehrkanal-Musikgenuss. Er bietet eine besonders klare und nuancierte Sprachwiedergabe und einen überraschend vollen Klang und kann daher auch als universeller Mono-Lautsprecher eingesetzt werden. Legen Sie den Lautsprecher auf eine Ablage unterhalb oder vor Ihren Fernseher oder hängen Sie ihn mit soliden Schrauben und Dübeln an die Wand.

RMS Ausgangsleistung 100 W / 150 W
Widerstand 4 Ω
Abmessungen ohne Füße (B x T x H) 42,0	x 16,6 x 17,0 cm
Gewicht 5,8 kg

GEEIGNETE VERSTÄRKER

Alle Lautsprecher sind typische 4 Ohm Lautsprecher, die mit jedem HiFi-Verstärker harmonieren, ohne dass dieser beschädigt werden kann. Wir empfehlen einen Verstärker mit einer Ausgangsleistung gemäß der nachstehenden Tabelle, im Zweifel darf der Wert auch leicht überschritten werden. Bitte beachten Sie: Beim Abhören mit hohen Lautstärken ist es wahrscheinlicher, einen Lautsprecher mit einem zu leistungsschwachen Verstärker zu beschädigen als mit einem Gerät, dass „zu viel Leistung hat“. Octavox Lautsprecher können Musik tatsächlich lauter wiedergeben als viele andere HiFi- Lautsprecher. Sollten Sie dennoch Verzerrungen hören, reduzieren Sie die Lautstärke etwas.

Modell Ausgangsleistung Verstärker
Octavox 701 200 W
Octavox 702 100 W
Octavox 703 150 W

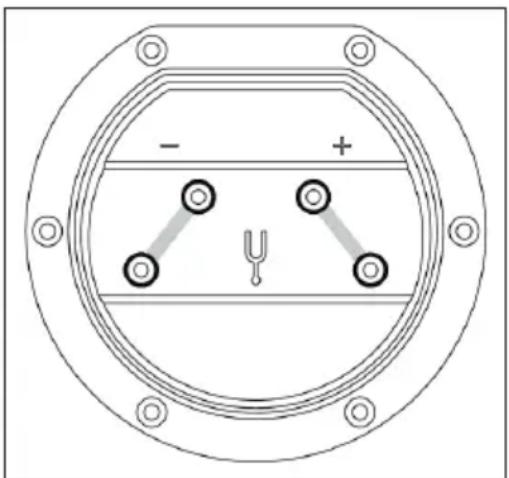

Anschluss 701 MKII

Wir empfehlen Ihnen, Lautsprecherkabel mit einem Durchmesser von mindestens 2,5 mm² für den Octavox 701 zu verwenden. Je kürzer das Kabel, desto besser der Klang. Kabel bis etwa 5 m Länge sind in jedem Falle unkritisch. Für eine konventionelle Verbindung ohne Bi-Wiring verbinden Sie bitte die oberen und unteren Anschlusspaare mit den mitgelieferten Brücken, wie in der Abbildung zu sehen. Verbinden Sie dann das eine Ende Ihres Lautsprecherkabels mit den beiden unteren Anschlussklemmen Ihres Lautsprechers. Wenn Sie nun das andere Ende an den Verstärker anschließen, achten Sie darauf, die PLUS-Klemme (meist ROT) des Verstärkers mit der PLUS-Klemme des Octavox-Anschlussfeldes zu verbinden - und MINUS (meist SCHWARZ) mit der MINUS.

Falsche Verbindungen an einzelnen Lautsprechern beschädigen weder Verstärker noch Lautsprecher, der Klang erscheint aber „diffus“ und arm an Tiefbass. Wenn Sie also nach dem Anschließen mit dem Klangcharakter unzufrieden sind, überprüfen Sie zunächst alle Verbindungen!

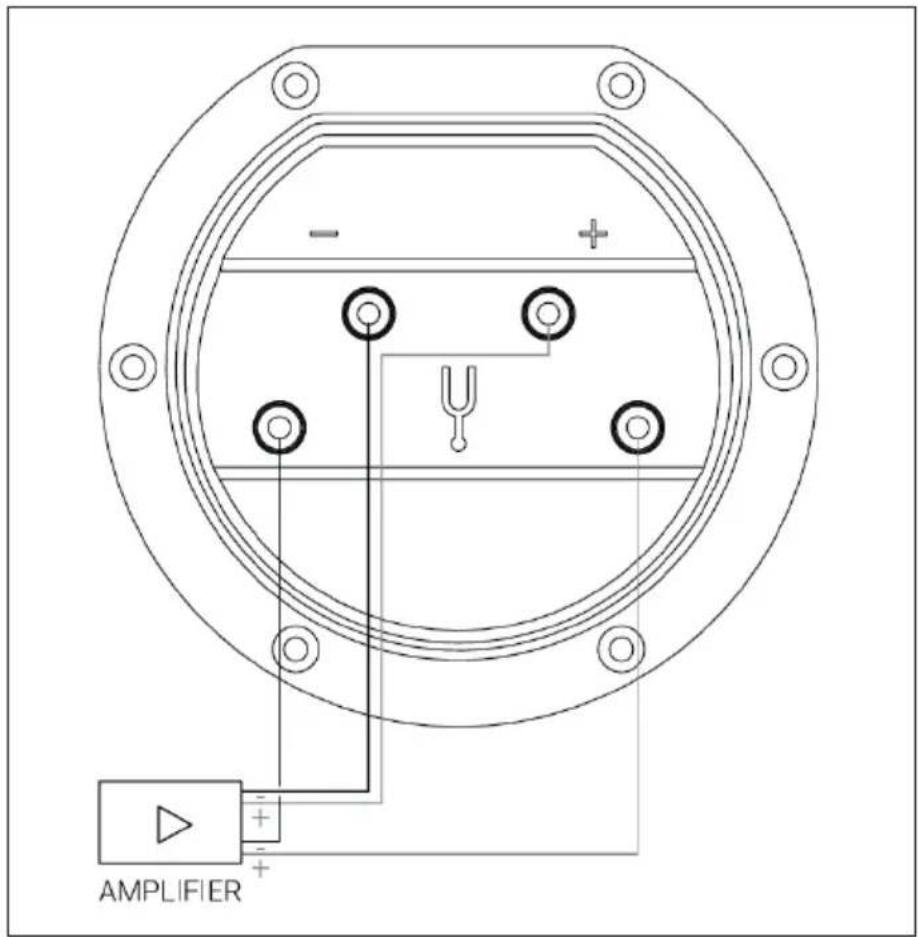

701 MKII – Bi-Wiring (Doppelverdrahtung)

Separate Lautsprecherkabel für den Hoch-/Mitteltonbereich und den Bassbereich können eine weitere Klangverbesserung des Octavox 701 bewirken. Wenn Ihr Verstärker 2 Anschlusskemmenpaare PLUS und MINUS pro Stereokanal besitzt, die gleichzeitig betrieben werden können, schließen Sie bitte Ihren Octavox 701 an, wie in der Abbildung zu sehen.

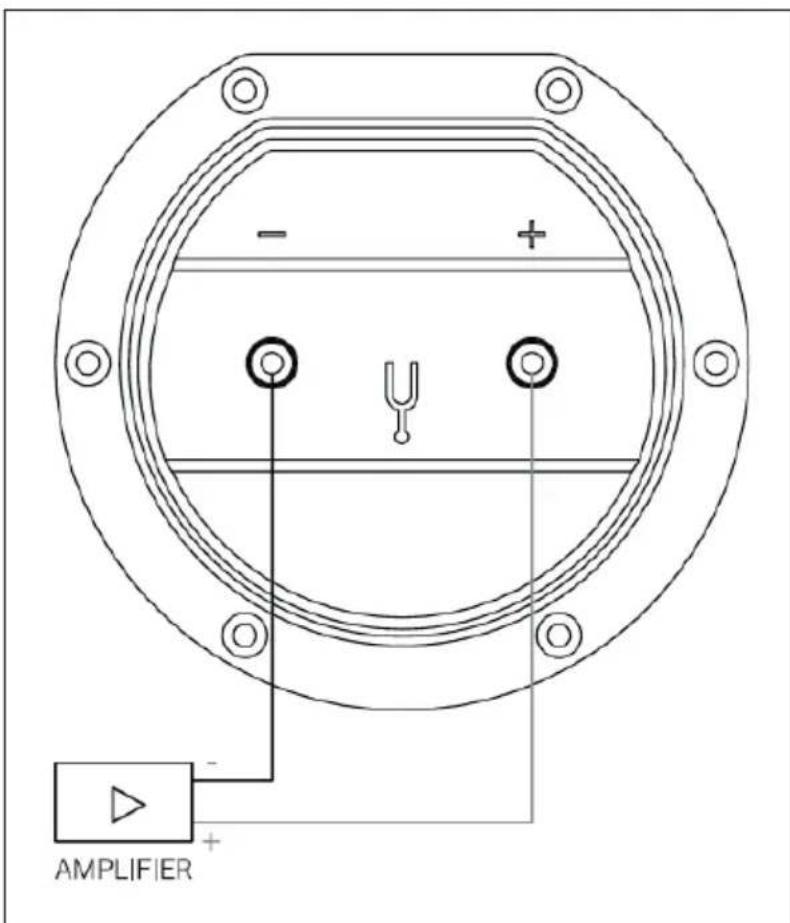

Anschluss 702 MKII & 703 MKII

Wir empfehlen Ihnen, Lautsprecherkabel mit einem Durchmesser von mindestens 1,5 mm² für das Octavox 702 bzw. 703 zu verwenden. Je kürzer das Kabel, desto besser der Klang. Kabel bis etwa 5 m Länge sind in jedem Falle unkritisch.

Verbinden Sie bitte zuerst das eine Ende Ihres Kabels mit den beiden Anschluss- klemmen an Ihrem Lautsprecher. Wenn Sie dann das andere Ende an den Verstärker anschließen, achten Sie bitte darauf die PLUS-Klemme (meist ROT) des Verstärkers mit der PLUS-Klemme des Octavox-Anschlussfeldes zu verbinden - und MINUS (meist SCHWARZ) mit MINUS.

Falsche Verbindungen an einzelnen Lautsprechern beschädigen weder Ihren Verstärker noch Ihre Lautsprecher, der Klang erscheint aber „diffus“ und zugleich arm an Bass. Wenn Sie also nach dem Anschließen mit dem Klangcharakter unzufrieden sind, überprüfen Sie zunächst alle Verbindungen!

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
