Marca	Auna
Modelo	Octavox 703 MKII
Tipo de producto	Altavoz central pasivo
Uso recomendado	Cine en casa, escucha multicanal, altavoz mono universal
Potencia de salida RMS	100 W (nominal) / 150 W (máxima)
Impedancia	4 Ω
Respuesta en frecuencia	No especificada en el manual
Dimensiones (L x P x H)	42,0 x 16,6 x 17,0 cm
Peso	5,8 kg
Material de la caja	No especificado (madera/MDF probable)
Color	No especificado (negro probable)
Tipo de conexión	Bornes de tornillo (2 conductores)
Sección de cable recomendada	Al menos 1,5 mm²
Longitud máxima de cable	Aproximadamente 5 m
Amplificador recomendado	Potencia de salida 150 W (a 4 Ω)
Montaje en pared posible	Sí, con tornillos y tacos resistentes
Distancia a las paredes recomendada	Aproximadamente 30 cm de todos los lados
Compatibilidad con bi-cableado	No aplicable (modelo 703)
Alimentación	Pasiva (alimentada por amplificador externo)
Consumo eléctrico	N/A (altavoz pasivo)
Mantenimiento y limpieza	Desconectar el amplificador antes de limpiar. Usar un paño suave y seco. No usar productos abrasivos ni líquidos.
Seguridad	No exponer a la humedad, lluvia o fuentes de calor. No sobrecargar el amplificador. Mantener fuera del alcance de niños menores de 8 años sin supervisión.
Piezas de repuesto y reparabilidad	Usar únicamente piezas de repuesto proporcionadas por el fabricante. Confiar cualquier reparación a personal calificado.
Reciclaje	No tirar con la basura doméstica. Llevar a un punto de recogida para aparatos eléctricos y electrónicos.
Información general	Altavoz central que ofrece una reproducción vocal clara y matizada. Adecuado para habitaciones de hasta 25 m² (con subwoofer para habitaciones grandes).

Preguntas frecuentes - Octavox 703 MKII Auna

¿Cuál es la potencia del altavoz Octavox 703 MKII?

La potencia RMS nominal es de 100 W y la potencia máxima de 150 W.

¿Qué amplificador usar con el Octavox 703 MKII?

Recomendamos un amplificador con una potencia de salida de 150 W a 4 ohmios. Un amplificador demasiado débil puede dañar el altavoz a alto volumen.

¿Puedo conectar el altavoz directamente a mi televisor?

No, el altavoz es pasivo y necesita un amplificador externo. Conéctelo a un amplificador de cine en casa o hi-fi.

¿Qué tipo de cable usar para conectar el altavoz?

Use un cable de altavoz de al menos 1,5 mm² de sección. Se recomienda una longitud inferior a 5 m para una calidad de sonido óptima.

¿Puedo montar el Octavox 703 MKII en la pared?

Sí, puede fijarlo a la pared con tornillos y tacos resistentes. Asegúrese de que el soporte sea adecuado para su peso de 5,8 kg.

¿Cuál es la impedancia del altavoz?

La impedancia es de 4 ohmios. La mayoría de los amplificadores hi-fi soportan esta carga sin problema.

¿Cómo limpiar el altavoz?

Desconecte el amplificador antes de limpiar. Use un paño suave y seco. Nunca use productos líquidos o abrasivos.

¿Puedo usar el Octavox 703 como altavoz frontal?

Aunque diseñado como altavoz central, puede usarse como altavoz mono universal o como altavoz frontal en un sistema pequeño. Para escucha estéreo, se necesitarían dos altavoces.

¿Qué hacer si el sonido está distorsionado?

Reduzca el volumen del amplificador. La distorsión indica que el amplificador es demasiado débil o el volumen demasiado alto. No aumente el volumen para compensar.

¿El altavoz viene con un cable?

El manual no menciona un cable incluido. Prevea comprar un cable de altavoz adecuado (1,5 mm² mínimo).

MANUAL DE USUARIO Octavox 703 MKII Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Instrucciones de seguridad 36

Datos técnicos 37

Amplificador adecuado 40

Indicaciones sobre la retirada del aparato 43

Fabricante e importador (Reino Unido) 43

INSTRUCCIONES DE SEGURIDAD

Indicaciones generales

• Rayos- Si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.
• Daños que requieren una reparación - Desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualificado si:

a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato.
c) El aparato ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el aparato o está dañado.
e) El rendimiento del aparato ha disminuido considerablemente.

- Piezas de repuesto - Cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

- Calor - No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplificadores).

Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya dado a conocer el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.

DATOS TÉCNICOS

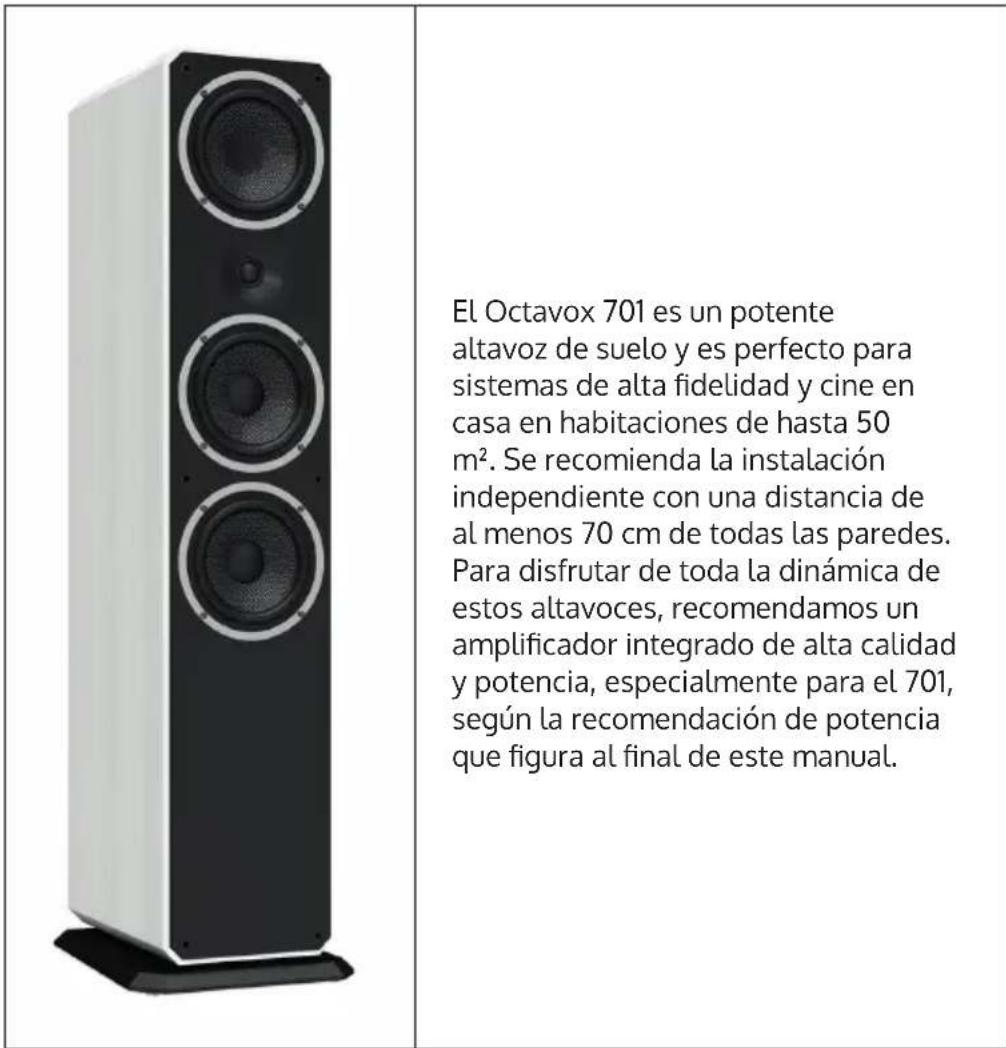

Octavox 701 MKII

Potencia de salida 120 W / 200 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,5 x 33,7 x 102,8 cm
Peso 21,4 kg

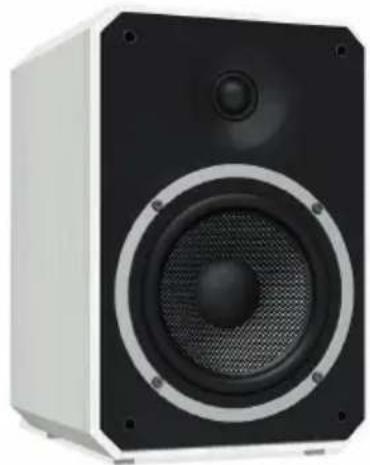

Octavox 702 MKII

El Octavox 702 puede suministrar a salas de hasta 25 m² todo el espectro de frecuencias. Para salas más grandes y volúmenes de escucha elevados, recomendamos el uso de un subwoofer. Coloque el altavoz sobre un soporte, una mesa robusta o una estantería, dejando unos 30 cm de espacio en todos los lados para evitar una respuesta de graves excesiva. Tenga en cuenta también la recomendación de potencia para los amplificadores que figura al final de este manual. Si utiliza el Octavox como altavoz trasero, 30 vatios por canal a 4 ohmios ya es suficiente.

Potencia de salida 60 W / 100 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,5 x 24,7 x 33,5 cm
Peso 2 x 6,3 kg

Octavox 703

El Octavox 703 es un altavoz central para sistemas de cine en casa y para disfrutar de la música multicanal. Ofrece una reproducción del habla especialmente clara y llena de matices y un sonido sorprendentemente pleno, por lo que también puede utilizarse como altavoz mono universal. Coloca el altavoz en una estantería debajo o delante del televisor o cuélgalo en la pared con tornillos y tacos sólidos.

Potencia de salida 100 W / 150 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	42,0 x 16,6 x 17,0 cm
Peso 5,8 kg

AMPLIFICADOR ADECUADO

Todos los altavoces son los típicos de 4 Ohm que armonizan con cualquier amplificador de alta fidelidad sin dañarlo. Recomendamos un amplificador con una potencia de salida de acuerdo con la tabla siguiente; en caso de duda, el valor también puede superarse ligeramente. Tenga en cuenta que, al escuchar a volúmenes elevados, es más probable que se dañe un altavoz con un amplificador de potencia demasiado baja que con un aparato que "tenga demasiada potencia". Los altavoces Octavox pueden reproducir música más fuerte que muchos otros altavoces de alta fidelidad. Si sigue oyendo distorsión, reduzca ligeramente el volumen.

Modelo Potencia de salida del	amplificador
Octavox 701 200 W
Octavox 702 100 W
Octavox 703 150 W

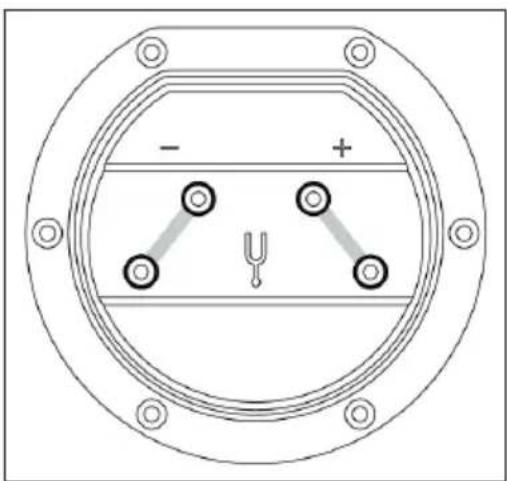

Conexión 701 MKII

Le recomendamos que utilice cables de altavoz con un diámetro de al menos 2,5 mm² para sus Octavox 701. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. Para una conexión convencional sin bicableado, conecte los pares de conexión superior e inferior con los puentes suministrados, tal como se muestra en la ilustración. A continuación, conecta un extremo del cable del altavoz a los dos terminales inferiores del mismo. Cuando conecte el otro extremo al amplificador, asegúrese de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexiones Octavox - y el MINUS (normalmente NEGRO) al MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido aparecerá "difuso" y pobre en bajos. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

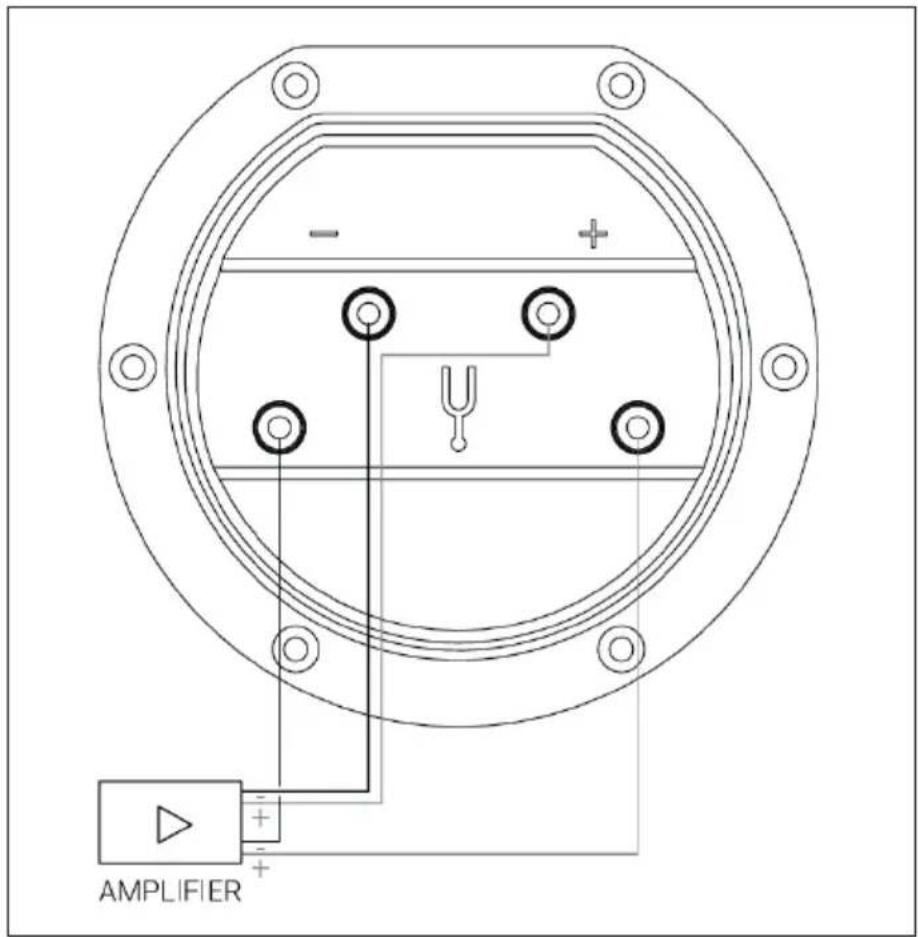

701 MKII - Bi-cableado (doble cableado)

Los cables de altavoz separados para la gama de agudos/medios y la gama de graves pueden mejorar aún más el sonido de la Octavox 701. Si su amplificador dispone de 2 pares de conectores PLUS y MINUS por canal estéreo que pueden funcionar simultáneamente, conecte su Octavox 701 como se muestra en la ilustración.

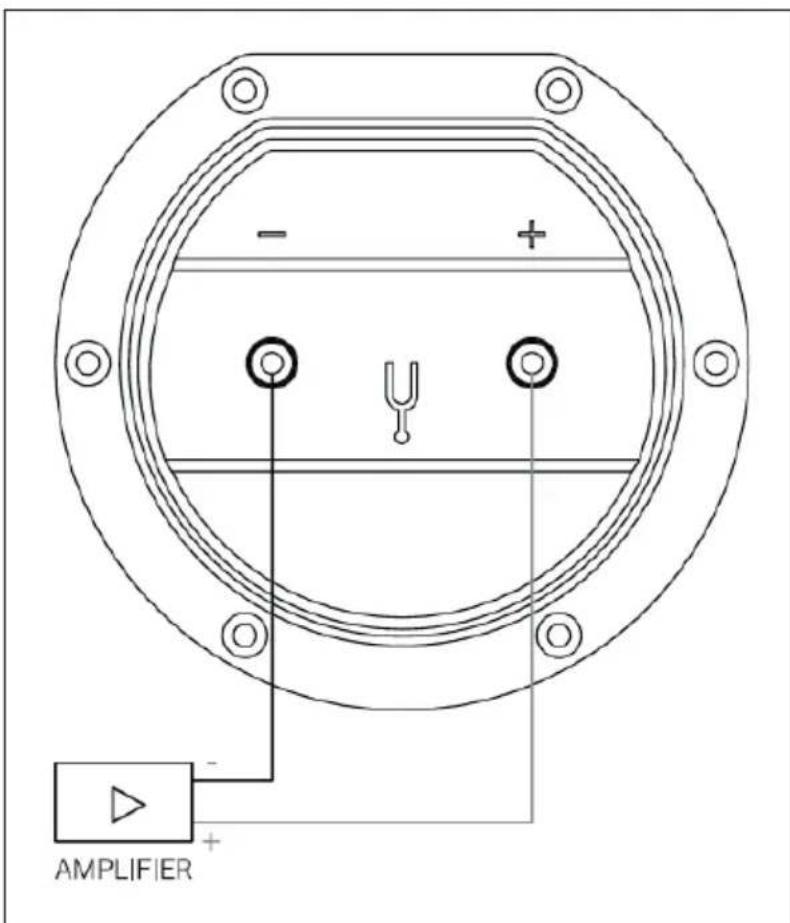

Conexión 702 MKII y 703 MKII

Recomendamos utilizar cables de altavoz con un diámetro de al menos 1,5 mm² para la Octavox 702 o 703. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso.

En primer lugar, conecta un extremo del cable a los dos terminales del altavoz. Ahora, conecte el otro extremo al amplificador, asegúrese por favor, de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexión Octavox - el MINUS (normalmente NEGRO) con el MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido parecerá "difuso" y al mismo tiempo pobre en graves. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
