Marca	Auna
Modelo	Octavox
Tipo de producto	Altavoz pasivo
Categorías disponibles	Columna (701), Estantería (702), Central (703)
Dimensiones (L × P × A) - Octavox 701	21,5 × 33,7 × 102,8 cm
Peso - Octavox 701	21,4 kg
Dimensiones (L × P × A) - Octavox 702	21,5 × 24,7 × 33,5 cm
Peso - Octavox 702 (par)	2 × 6,3 kg
Dimensiones (L × P × A) - Octavox 703	42,0 × 16,6 × 17,0 cm
Peso - Octavox 703	5,8 kg
Potencia RMS (máx) - Octavox 701	120 W / 200 W
Potencia RMS (máx) - Octavox 702	60 W / 100 W
Potencia RMS (máx) - Octavox 703	100 W / 150 W
Impedancia	4 Ω
Amplificador recomendado - Octavox 701	200 W a 4 Ω
Amplificador recomendado - Octavox 702	100 W a 4 Ω
Amplificador recomendado - Octavox 703	150 W a 4 Ω
Distancia mínima de las paredes (701)	70 cm
Separación lateral recomendada (702)	30 cm
Diámetro de cable recomendado (701)	2,5 mm²
Diámetro de cable recomendado (702/703)	1,5 mm²
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos abrasivos.
Seguridad	No abrir el aparato, evitar todo contacto con líquidos, no obstruir las rejillas de ventilación.
Piezas de repuesto y reparabilidad	Contactar a un servicio autorizado o al fabricante para cualquier reparación o reemplazo de piezas.
Reciclaje	No desechar con la basura doméstica. Depositar en un punto de recogida para aparatos eléctricos y electrónicos.

Preguntas frecuentes - Octavox Auna

¿Cómo conectar el altavoz Octavox a un amplificador?

Utilice un cable de altavoz adecuado (2,5 mm² para el 701, 1,5 mm² para el 702/703). Conecte el terminal positivo (rojo) del amplificador al terminal positivo del altavoz, y el negativo (negro) al negativo. Asegúrese de que los puentes estén en su lugar para un funcionamiento normal (excepto en bi-cableado).

¿Qué amplificador usar para el Octavox 701?

Se recomienda un amplificador con una potencia de salida de aproximadamente 200 W a 4 Ω. Una potencia ligeramente superior es aceptable, pero evite un amplificador demasiado débil ya que puede dañar el altavoz en caso de distorsión.

¿Cuál es la potencia recomendada para el Octavox 702?

El amplificador debe proporcionar aproximadamente 100 W a 4 Ω. Para uso como altavoz trasero, 30 W por canal son suficientes.

¿Puedo usar el Octavox 703 como altavoz central?

Sí, el Octavox 703 está diseñado como altavoz central para sistemas de cine en casa. Ofrece una reproducción clara de las voces. Colóquelo debajo o delante del televisor, o fíjelo a la pared.

¿Qué distancia mínima de las paredes para el Octavox 701?

Para una calidad de sonido óptima, coloque el altavoz a al menos 70 cm de todas las paredes. Esto evita una respuesta excesiva de los graves.

¿Qué hacer si el sonido es difuso y carece de graves?

Verifique la polaridad de las conexiones: el terminal positivo del amplificador debe estar conectado al terminal positivo del altavoz, y el negativo al negativo. Una inversión de polaridad (desfase) provoca un sonido difuso y pobre en graves.

¿Puedo hacer bi-wiring con el Octavox 701?

Sí, el Octavox 701 soporta el bi-cableado (bi-wiring). Utilice dos pares de cables separados para los agudos/medios y los graves, si su amplificador dispone de dos pares de terminales por canal que puedan usarse simultáneamente.

¿Qué diámetro de cable usar para el Octavox 701?

Se recomienda utilizar un cable de altavoz con un diámetro de al menos 2,5 mm². Cuanto más corto sea el cable, mejor será el sonido; hasta 5 metros sin problema.

¿Cómo limpiar los altavoces Octavox?

Utilice un paño seco y suave para quitar el polvo de la superficie. Nunca use productos químicos, solventes o abrasivos. Evite todo contacto con líquidos.

¿Qué hacer en caso de tormenta?

Si no usa el dispositivo durante un largo período o en caso de tormenta, desconecte el enchufe de alimentación y la antena para evitar daños causados por rayos o sobretensiones.

MANUAL DE USUARIO Octavox Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Instrucciones de seguridad 36

Datos técnicos 37

Amplificador adecuado 40

Indicaciones sobre la retirada del aparato 43

Fabricante e importador (Reino Unido) 43

INSTRUCCIONES DE SEGURIDAD

Indicaciones generales

• Rayos- Si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.
• Daños que requieren una reparación - Desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualificado si:

a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato.
c) El aparato ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el aparato o está dañado.
e) El rendimiento del aparato ha disminuido considerablemente.

- Piezas de repuesto - Cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

- Calor - No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplificadores).

Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya dado a conocer el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.

DATOS TÉCNICOS

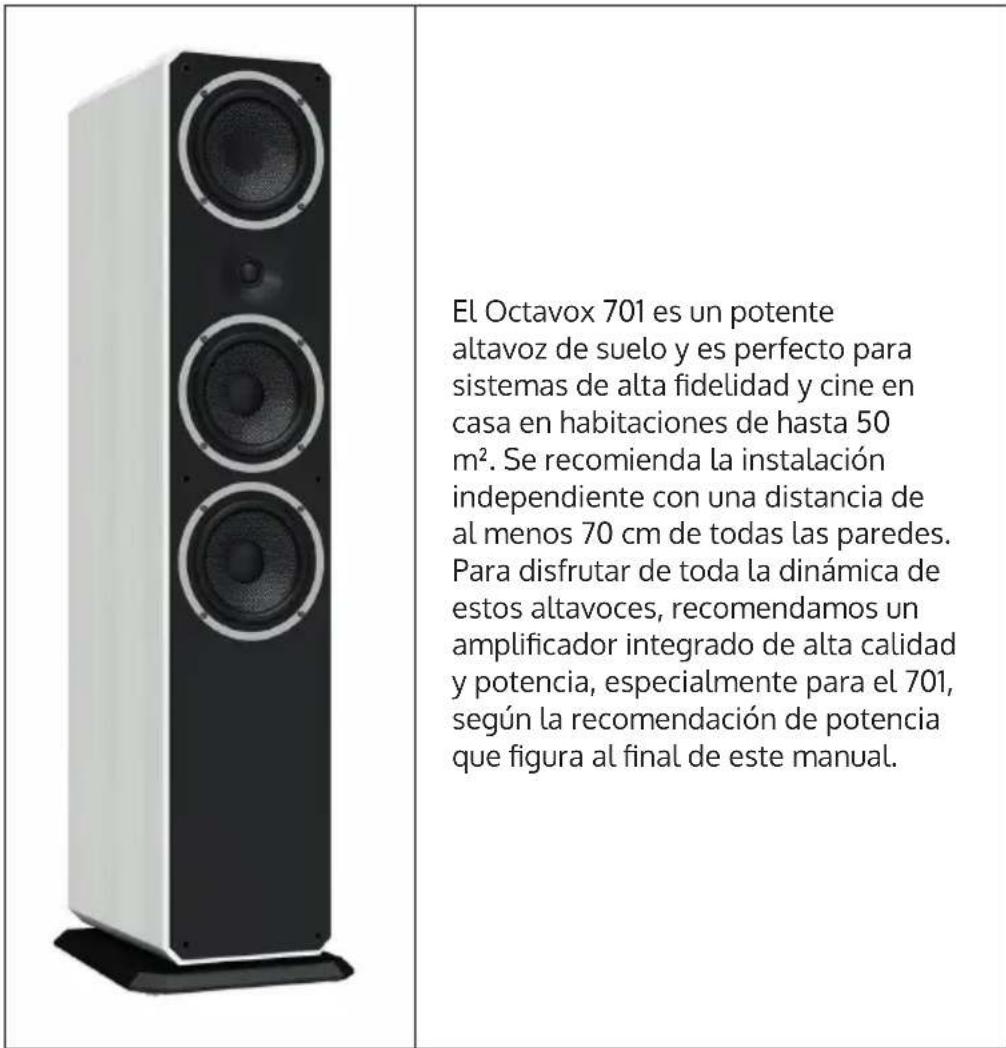

Octavox 701 MKII

Potencia de salida 120 W / 200 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,5 x 33,7 x 102,8 cm
Peso 21,4 kg

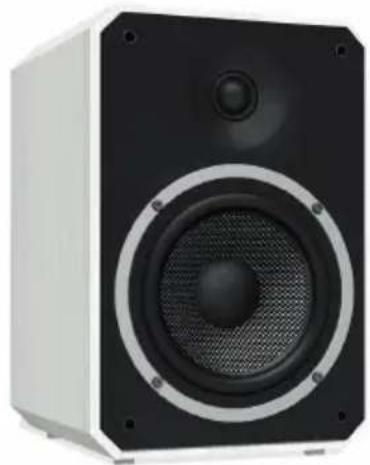

Octavox 702 MKII

El Octavox 702 puede suministrar a salas de hasta 25 m² todo el espectro de frecuencias. Para salas más grandes y volúmenes de escucha elevados, recomendamos el uso de un subwoofer. Coloque el altavoz sobre un soporte, una mesa robusta o una estantería, dejando unos 30 cm de espacio en todos los lados para evitar una respuesta de graves excesiva. Tenga en cuenta también la recomendación de potencia para los amplificadores que figura al final de este manual. Si utiliza el Octavox como altavoz trasero, 30 vatios por canal a 4 ohmios ya es suficiente.

Potencia de salida 60 W / 100 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,5 x 24,7 x 33,5 cm
Peso 2 x 6,3 kg

Octavox 703

El Octavox 703 es un altavoz central para sistemas de cine en casa y para disfrutar de la música multicanal. Ofrece una reproducción del habla especialmente clara y llena de matices y un sonido sorprendentemente pleno, por lo que también puede utilizarse como altavoz mono universal. Coloca el altavoz en una estantería debajo o delante del televisor o cuélgalo en la pared con tornillos y tacos sólidos.

Potencia de salida 100 W / 150 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	42,0 x 16,6 x 17,0 cm
Peso 5,8 kg

AMPLIFICADOR ADECUADO

Todos los altavoces son los típicos de 4 Ohm que armonizan con cualquier amplificador de alta fidelidad sin dañarlo. Recomendamos un amplificador con una potencia de salida de acuerdo con la tabla siguiente; en caso de duda, el valor también puede superarse ligeramente. Tenga en cuenta que, al escuchar a volúmenes elevados, es más probable que se dañe un altavoz con un amplificador de potencia demasiado baja que con un aparato que "tenga demasiada potencia". Los altavoces Octavox pueden reproducir música más fuerte que muchos otros altavoces de alta fidelidad. Si sigue oyendo distorsión, reduzca ligeramente el volumen.

Modelo Potencia de salida del	amplificador
Octavox 701 200 W
Octavox 702 100 W
Octavox 703 150 W

Conexión 701 MKII

Le recomendamos que utilice cables de altavoz con un diámetro de al menos 2,5 mm² para sus Octavox 701. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. Para una conexión convencional sin bicableado, conecte los pares de conexión superior e inferior con los puentes suministrados, tal como se muestra en la ilustración. A continuación, conecta un extremo del cable del altavoz a los dos terminales inferiores del mismo. Cuando conecte el otro extremo al amplificador, asegúrese de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexiones Octavox - y el MINUS (normalmente NEGRO) al MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido aparecerá "difuso" y pobre en bajos. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

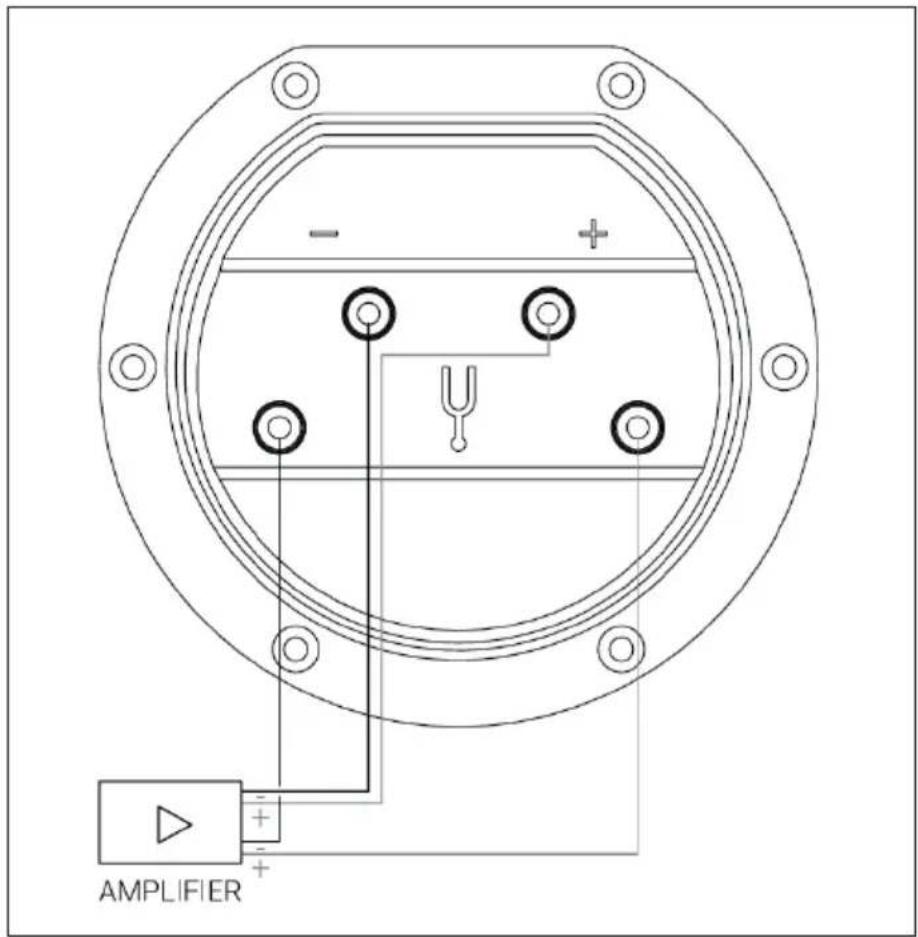

701 MKII - Bi-cableado (doble cableado)

Los cables de altavoz separados para la gama de agudos/medios y la gama de graves pueden mejorar aún más el sonido de la Octavox 701. Si su amplificador dispone de 2 pares de conectores PLUS y MINUS por canal estéreo que pueden funcionar simultáneamente, conecte su Octavox 701 como se muestra en la ilustración.

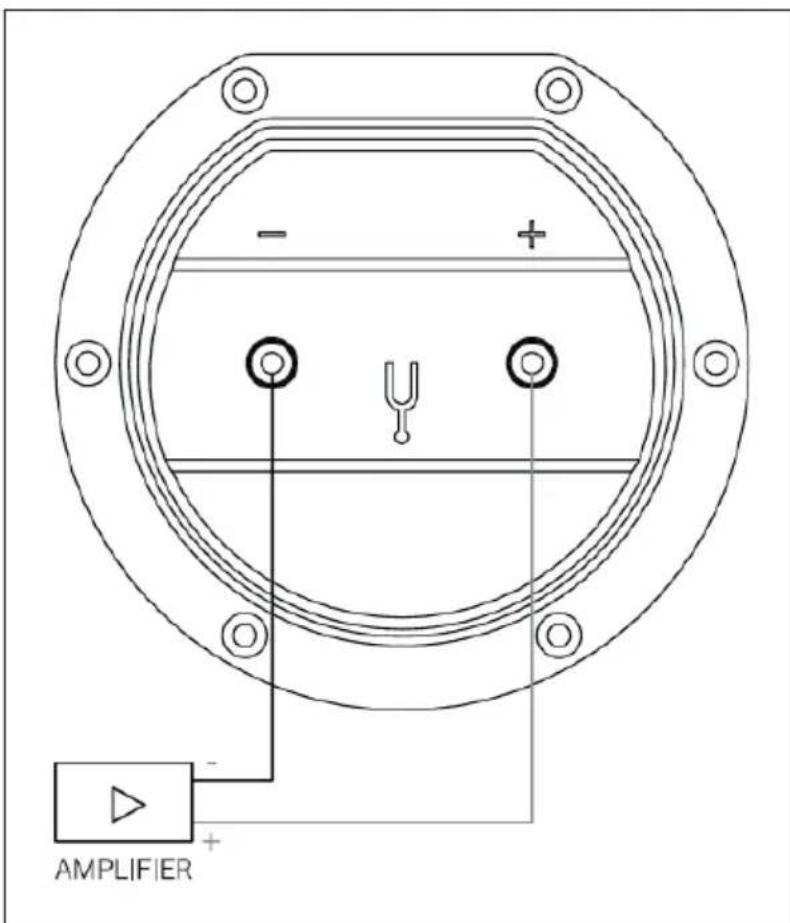

Conexión 702 MKII y 703 MKII

Recomendamos utilizar cables de altavoz con un diámetro de al menos 1,5 mm² para la Octavox 702 o 703. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso.

En primer lugar, conecta un extremo del cable a los dos terminales del altavoz. Ahora, conecte el otro extremo al amplificador, asegúrese por favor, de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexión Octavox - el MINUS (normalmente NEGRO) con el MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido parecerá "difuso" y al mismo tiempo pobre en graves. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
