MANUALE UTENTE TT-Play Prime Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 36

Descrizione del dispositivo 38

Utilizzo 39

Regolazione del contrappeso del braccio del pick up per la pressione di appoggio 42

Avviso di smaltimento 43

Dichiarazione di conformità 43

DATI TECNICI

Numero articolo 10040093, 10040094
Alimentazione 230 V~ 50/60 Hz
Potenza RMS 2 x 15 W RMS
Specifiche BT Versione BT Banda di frequenza Potenza di trasmissione max.	5,02402–2480 MHz<20 dBm
Velocità di riproduzione 33 13 /45

AVVERTENZE DI SICUREZZA

- Leggere il manuale. Tutte le avvertenze di utilizzo devono essere lette prima di procedere all'uso del dispositivo.

- Conservare il manuale d'uso per futuri utilizzi.

- Rispettare le direttive relative ad attenzione, utilizzo e sicurezza.

- Il dispositivo non deve essere utilizzato nelle vicinanze d'acqua o entrare in contatto con umidità.

• Assicurarsi che non finiscano liquidi sulle aperture del dispositivo.

- Muovere con cura il dispositivo ed evitare colpi.

- Non bloccare le uscite del dispositivo.

- Non posizionare il dispositivo vicino a fonti di calore (ad es. termosifoni). Non esporre il dispositivo al sole.

- Collegare il dispositivo esattamente come indicato nel manuale.

- Questo dispositivo è collegato a una protezione da sovraccarico. La sostituzione deve essere realizzata solo da un tecnico esperto o dal produttore del dispositivo.

- Per pulire il dispositivo, rispettare le indicazioni fornite.

- Scollegare il cavo se il dispositivo non viene utilizzato per lunghi periodi.

- Il dispositivo deve essere riparato da una persona qualificata se:

a. Il cavo di alimentazione è danneggiato.
b. Sono caduti oggetti nel dispositivo oppure è penetrata umidità al suo interno.
c. Il dispositivo è stato esposto a pioggia.
d. Il dispositivo non funziona correttamente senza modifiche esterne degne di nota.
e. Il dispositivo è guasto.

- L'utente non deve cercare di effettuare opere di manutenzione che trascendono le informazioni fornite in questo manuale.

- Il dispositivo non deve essere esposto a gocce o spruzzi e non è possibile posizionare sopra al dispositivo oggetti pieni di liquidi, ad esempio dei vasi.

- Per scollegare completamente l'afflusso di tensione, è necessario staccare la spina dalla presa elettrica, dato che sono i separatori della spina del dispositivo.

- La spina del dispositivo non deve essere bloccata O deve

• essere facilmente accessibile in un contesto di utilizzo corretto.
• La batteria non deve essere esposta a calore eccessivo come sole, fuoco o simili.
• Un pressione sonore eccessiva da cuffie e auricolari può causare la perdita dell'udito.
• Tenere una distanza minima (8 cm) intorno al dispositivo per garantire una ventilazione sufficiente.
• Non ostacolare la ventilazione. Non coprire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.
• Non poggiare fiamme libere sul dispositivo, come ad es. candele accese.
• Quando si procede allo smaltimento delle batterie, tenere in considerazione gli aspetti ecologici.
• Il dispositivo deve essere utilizzato in zone climatiche temperate.
• Pericolo di esplosione dovuto a un'errata sostituzione della batteria.
• Sostituire le batterie solo con altre della stessa tipologia o equivalenti.
• La spina deve essere facilmente accessibile.
• Non ostacolare la ventilazione. Non coprire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.
• Non poggiare fiamme libere sul dispositivo, come ad es. candele accese.
• Quando si procede allo smaltimento delle batterie, tenere in considerazione gli aspetti ecologici.
• Il dispositivo è adatto all'utilizzo in zone climatiche temperate.
• Pericolo di esplosione dovuto a un'errata sostituzione della batteria. Sostituirle solo con altre della stessa tipologia o equivalenti.
• La spina deve essere facilmente accessibile.

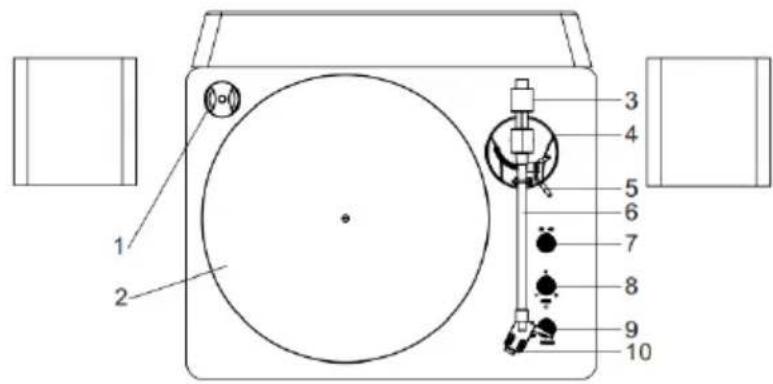

DESCRIZIONE DEL DISPOSITIVO

1 Puck (adattatore per dischi da 45 giri)
2 Piatto del giradischi
3 Contrappeso del braccio del pick up
4 Supporto del braccio del pick up
5 Leva del braccio del pick up
6 Braccio del pick up
7 Interruttore per selezionare 33/45 giri/min.
8 Controllo dei toni alti
9 Interruttore on/off
Manopola del volume
Interruttore BT
10 Puntina
11 Altoparlanti stereo
12 Connessione alla rete elettrica
13 Connessione altoparlanti
14 Copertura antipolvere
15 Cerniera

UTILIZZO

Disimballare

1. Rimuovere con attenzione il dispositivo dall'imballaggio e toglierlo dal sacchetto di plastica.

2. Rimuovere la fascetta nera svitandola e facendola scivolare con attenzione da sotto il braccio del pick up.

3. Rimuovere la copertura bianca della puntina tirandola delicatamente verso la parte anteriore del dispositivo.

Montaggio del giradischi

1. Centrare molto attentamente l'albero di ceramica del cuscinetto verticale con il foro del cuscinetto verticale situato sul lato inferiore del giradischi. Abbassare il piatto sull'albero di ceramica, mantenendo il piatto parallelo alla parte superiore del piatto.

2. Tenere la cinghia intorno alla circonferenza del piatto in uno dei fori verticali del cuscinetto e poi posizionare la cinghia sulla puleggia del motore.

3. Posizionare il tappetino scorrevole sul piatto e allineare il foro centrale con il mandrino centrale.

4. Inserire le estremità dei cavi dei diffusori (fili scoperti) nei morsetti sul retro del dispositivo principale per collegare gli altoparlanti al giradischi.

Collegare il cavo di alimentazione

Dopo aver collegato i diffusori, svolgere completamente il cavo di alimentazione e collegarlo a qualsiasi presa da 220 V\~/ 50 Hz.

Funzionamento del giradischi

Accendere l'unità girando l'interruttore di alimentazione (9) sul pannello frontale.

1. Impostare l'interruttore per selezionare la velocità sulla posizione corretta (33 ½ o 45 rpm). Posizionare il disco sul piatto. Per i 45 giri, posizionare l'adattatore sul perno centrale prima di mettere il disco sul piatto.
2. Rimuovere il nastro dal braccio del pick up e sbloccarlo. Spingere indietro la leva di sollevamento per sollevare il braccio del pick up e spostarlo con attenzione nella posizione desiderata sopra il disco. Abbassare il braccio del pick up spostando la leva in posizione DOWN. Il braccio del pick up si abbassa lentamente sul disco e inizia la riproduzione.
3. Impostare il volume desiderato con la manopola (9).
4. Si può anche ruotare il controllo degli alti (8) in direzione +/- per regolare le tonalità alte. (Nota: l'interruttore per la regolazione degli alti ha una posizione di arresto centrale per il cambio dell'intonazione allo 0%)
5. Alla fine di una registrazione, il braccio del pick up si ferma automaticamente nel mezzo e il dispositivo passa in modalità BT. Sollevare il braccio del pick up dal disco e rimetterlo sul supporto.
6. Per arrestare manualmente la riproduzione, sollevare il braccio del pick up dal disco e rimetterlo sul supporto.

Funzione BT

1. Premere il tasto di accensione. L'impostazione predefinita è la modalità BT. (Quando si solleva il braccio del pick up sul disco, il dispositivo passa automaticamente alla modalità Phono).
2. Attivare la funzione BT sul cellulare o tablet PC e cercare il nome del dispositivo 'TT-Play Prime'. Dopo l'accoppiamento e la connessione, è possibile riprodurre la musica dal telefono cellulare o tablet PC attraverso questo giradischi.
3. Regolare il volume con l'apposita manopola. Anche la regolazione del volume del telefono cellulare o del tablet PC influenza il volume complessivo. Si prega di regolare anche questi, se necessario.

Consigli per risultati ottimali

• Non toccare l'estremità della puntina con le dita. Evitare di urtare la puntina sul piatto del giradischi o sul bordo di un disco.
• Pulire regolarmente la puntina con una spazzola morbida, muovendola dalla parte posteriore a quella anteriore.
• Se è necessario utilizzare un liquido detergente per puntine, usarne solo lo stretto indispensabile.
• Pulire la copertura del giradischi con un panno morbido, facendo attenzione. Usare solo una piccola quantità di soluzione detergente delicata per pulire il giradischi.
• Non utilizzare assolutamente prodotti chimici aggressivi o solventi per pulire il giradischi.
• Staccare la spina prima di spostare il giradischi.

REGOLAZIONE DEL CONTRAPPESO DEL BRACCIO DEL PICK UP PER LA PRESSIONE DI APPOGGIO

1. Rimuovere la protezione della puntina dal pick up ed evitare di toccare la punta durante la regolazione.
2. Rilasciare la clip di fissaggio del braccio, tenere il braccio con cura e allontanarlo dal suo supporto. A questo punto, il braccio del pick up non è più in equilibrio e può oscillare liberamente.
3. Tenere saldamente il braccio e girare con attenzione il contrappeso verso la parte anteriore del giradischi, fino a quando il braccio è bilanciato orizzontalmente e oscilla liberamente sopra il piatto senza che la puntina tocchi la superficie.
4. Rimettere il braccio del pick up sul suo supporto e chiudere la clip di fissaggio.
5. Tenere il contrappeso senza girarlo e ruotare attentamente solo la scala di misurazione per la pressione di appoggio, fino a quando lo "0" sulla scala è in corrispondenza della linea centrale sulla parte superiore del braccio del pick up.
6. Ruotare il contrappeso con la scala della pressione di appoggio in senso orario (visto dalla parte anteriore del giradischi) fino a quando la scala indica il valore raccomandato per la pressione della puntina.

Nota: la pressione raccomandata per la puntina installata in fabbrica è di 3,5 g. La cartuccia è sufficiente solo fino a 2 g. Bisogna realizzare un giro completo e impostarla a 1,5 g per raggiungere i 3,5 g.

Regolazione degli alti

La velocità del giradischi può essere aumentata o diminuita di circa il 10% ruotando il controllo degli alti. Ruotare il controllo degli alti in senso orario per aumentare la velocità. Ruotare la manopola in senso antiorario per diminuire la velocità.

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Con la presente, Chal-Tec GmbH dichiara l'impianto radio TT-Play Prime conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use, berlin/100400093
