MANUAL DE USUARIO TT-Play Prime Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 46

Vista general del aparato 48

Funcionamiento 49

Ajuste del peso de equilibrio del brazo para la presión de apoyo 52

Indicaciones sobre la retirada del aparato 53

Declaración de conformidad 53

DATOS TÉCNICOS

Número del artículo 10040093, 10040094
Suministro eléctrico 230 V ~ 50/60 Hz
Potencia RMS 2 x 15 W RMS
Especificaciones BTVersión BTBanda de frecuenciaPotencia de transmisión	5,02402-2480 MHz<20 dBm
Velocidades de reproducción 33 13 / 45

INDICACIONES DE SEGURIDAD

- Lea las instrucciones. Deben leerse todas las instrucciones de uso antes de utilizar el aparato.

- Guarde el manual de instrucciones para futuras consultas.

- Deben seguirse las directrices de atención, uso y seguridad.

- No utilice el producto cerca del agua ni lo ponga en contacto con la humedad.

- Asegúrese de que no se derrame ningún líquido sobre la unidad o las aberturas del equipo.

- Mueva el dispositivo con cuidado, evite los golpes.

- No bloquee las salidas de la unidad.

- No coloque la unidad cerca de una fuente de calor (por ejemplo, un radiador). No lo exponga a la luz del sol.

- Conecte el dispositivo como se describe en este manual.

- Este dispositivo tiene una conexión con una protección de sobrecarga. La sustitución sólo debe ser llevada a cabo por un técnico experimentado o por el fabricante del dispositivo.

- Para limpiar el dispositivo, por favor, siga las recomendaciones de la nota.

- El cable de alimentación debe desconectarse si no se utiliza la unidad durante un largo período de tiempo.

- Una persona cualificada debe reparar la unidad si:

a. el cable de alimentación está dañado.
b. los objetos han caído en la unidad o se ha derramado líquido en la unidad.
c. La unidad ha sido expuesta a la lluvia.
d. La unidad no funciona correctamente sin cambios externos significativos.
e. El dispositivo está defectuoso.

- El usuario no debe intentar dar servicio a la unidad más allá de lo que se describe en este manual.

- La unidad no debe quedar expuesta a goteo o salpicaduras y no se deben colocar objetos llenos de líquidos, como jarrones, sobre la unidad.

- Para desconectar completamente la fuente de alimentación, el enchufe de la unidad debe estar desconectado de la red eléctrica, ya que los dispositivos de desconexión son los enchufes de la unidad.

- El enchufe del aparato no debe obstruirse O debe

• estar fácilmente accesible para un uso adecuado.
• La batería no debe ser expuesta a un calor excesivo como la luz del sol, el fuego o similares.
• La presión sonora excesiva de los auriculares y audífonos puede causar pérdida de audición.
• Mantenga una distancia mínima (8 cm) alrededor de la unidad para una ventilación adecuada.
• No obstruya la ventilación cubriendo la abertura de ventilación con objetos como periódicos, manteles, cortinas, etc.
• No coloque fuentes de llamas abiertas, como velas encendidas en el aparato.
• Preste atención a los aspectos ambientales de la eliminación de las pilas.
• La unidad debe utilizarse en climas templados.
• Riesgo de explosión debido a la sustitución inadecuada de la batería.
• Sólo cambie las baterías con el mismo tipo o equivalente.
• El enchufe principal debe permanecer fácilmente accesible.
• No obstruya la ventilación cubriendo la abertura de ventilación con objetos como periódicos, manteles, cortinas, etc.
• No coloque fuentes de llama abierta, tales como velas encendidas, sobre el aparato.
• Preste atención a los aspectos ambientales de la eliminación de las pilas.
• La unidad es adecuada para su uso en climas moderados.
• Riesgo de explosión debido a la sustitución inadecuada de la batería. Sólo reemplace con el mismo tipo o uno equivalente.
• El enchufe de la red debe permanecer fácilmente accesible.

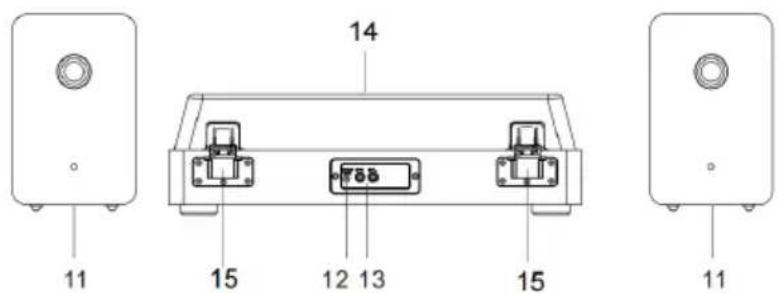

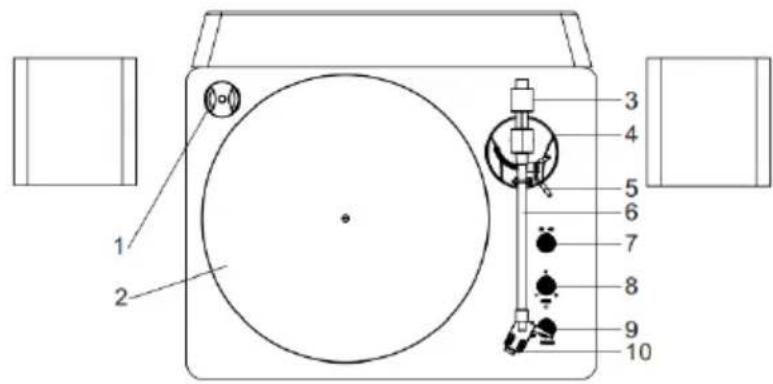

VISTA GENERAL DEL APARATO

1 2 3 4 5 6 7 8 9 10

11 15 12 13 14 15 11

1 Puck (adaptador para discos de 45)
2 Tocadiscos
3 Peso de equilibrio del brazo
4 Soporte de brazo
5 Palanca del brazo
6 Brazo
7 selector de 33/45 rpm
8 Control de agudos
9 Interruptor de encendido/apagado Control de volumen Interruptor de BT
10 Aguja
11 Altavoces estéreo
12 Conexión a la red eléctrica
13 Conexión para altavoces
14 Cubierta de polvo
15 Bisagra

FUNCIONAMIENTO

Desembale

1. Saque con cuidado la unidad del embalaje y sáquela de la bolsa de plástico.

2. Retire la banda negra desenroscándola y deslizándola con cuidado por debajo del brazo.

3. Retire la cubierta blanca de la aguja tirando suavemente de ella hacia la parte delantera de la unidad.

Montaje del plato giratorio

1. Centre el eje de cerámica del cojinete vertical con mucho cuidado con el agujero del cojinete vertical en la parte inferior de la plataforma giratoria. Baje el plato sobre el eje de cerámica, manteniendo el plato paralelo a la parte superior del plato.

2. Sujete la correa alrededor de la circunferencia de la plataforma giratoria en uno de los orificios verticales del cojinete y luego coloque la correa en la polea del motor.

3. Coloque la alfombrilla deslizante en la plataforma giratoria y alinee su orificio central con el eje central.

4. Enchufe los extremos de los cables de los altavoces (cables expuestos) en los terminales de la parte posterior de la unidad principal para conectar los altavoces al giradiscos.

Conecte el cable de alimentación

Después de conectar los altavoces, desenrolle completamente el cable de alimentación y conéctelo a cualquier toma de corriente 220 V\~/ 50 Hz.

Encienda la unidad girando el interruptor de encendido (9) en el panel frontal.

1. Coloque el selector de velocidad en la posición correcta de (33 ½ o 45 rpm). Coloca el disco en la alfombra deslizante. Para los discos de 45, coloque el adaptador de 45 en el eje central antes de colocar el disco en el plato.
2. Retire la cinta del brazo de tono y desbloquéela. Empuje hacia atrás la palanca elevadora del brazo para levantar el brazo de la aguja y muévalo con cuidado hasta la posición deseada sobre el disco. Baje el brazo de tono moviendo la palanca de elevación del brazo de tono a la posición ABAJO. El brazo de tono baja lentamente sobre el disco y comienza la reproducción.
3. Ajuste el control de volumen (9) al volumen deseado.
4. Si lo desea, gire el control de agudos (8) en la dirección +/- para ajustar la altura. (Nota: El interruptor de ajuste de tono tiene una posición de retención media para un cambio de tono del 0%)
5. Al final de una grabación, el brazo de tono se detiene automáticamente en el centro y la unidad pasa al modo BT. Levante el brazo tonal del disco y vuelva a colocarlo en el soporte del brazo tonal.
6. Para detener manualmente una reproducción, levante el brazo de la aguja del disco y vuelva a colocarlo en el soporte.

Función BT

1. Encienda el botón de encendido. El modo por defecto es el modo BT. (Al levantar el brazo de tono del disco, la unidad cambia automáticamente al modo fono).
2. Active la función BT en su teléfono móvil o tableta y busque el nombre del dispositivo "TT-Play Prime". Tras el emparejamiento y la conexión, puedes reproducir tu música desde tu teléfono móvil o tablet PC a través de este tocadiscos.
3. Gire el regulador de volumen para ajustar el volumen. El control de volumen del teléfono móvil o de la tableta también influye en el volumen general. Por favor, publique esto también si es necesario.

Consejos para un resultado óptimo

• No toque la punta de la aguja con los dedos. Evite que la aguja choque con la alfombra del plato o con el borde de un disco.
• Limpie la punta de la aguja periódicamente con un cepillo suave y realizando un movimiento de atrás hacia adelante.
• Si utiliza un líquido de limpieza para la aguja, utilícelo con moderación.
• Limpie cuidadosamente la tapa y la carcasa del tocadiscos con un paño suave. Utilice sólo una pequeña cantidad de solución limpiadora para limpiar el tocadiscos.
• No aplique nunca productos químicos agresivos o disolventes a ninguna parte del sistema del tocadiscos.
• Desenchufe el tocadiscos de la red eléctrica antes de moverlo.

AJUSTE DEL PESO DE EQUILIBRIO DEL BRAZO PARA LA PRESIÓN DE APOYO

1. Retire el protector de la aguja del pick-up y evite tocar la punta de la aguja durante el ajuste.

2. Afloje el clip de sujeción del brazo, sujételo con cuidado y aléjelo del soporte. En este punto, el brazo ya no está en equilibrio y puede vibrar libremente.

1. Sujete firmemente el brazo y gire con cuidado el contrapeso hacia la parte delantera del plato hasta que el brazo esté equilibrado horizontalmente y flote libremente sobre el plato sin que la aguja toque la superficie del plato.

2. Vuelva a colocar el brazo en el soporte del brazo y cierre el clip de retención.

3. Sujete el peso de la balanza sin girarlo y gire con cuidado sólo la escala de la fuerza de sustentación hasta que el "0" de la escala esté en línea con la línea central de la parte superior del brazo.

4. Gire el peso de la balanza, incluida la escala de presión de contacto, en el sentido de las agujas del reloj (visto desde la parte delantera del tocadiscos) hasta que la escala indique el valor recomendado para la presión de contacto de la aguja.

Nota: La presión recomendada para el cartucho instalado de fábrica es de 3,5 g. El cartucho solo llega hasta 2 g. Hay que dar una vuelta completa y ponerlo a 1,5 g para llegar a 3,5 g.

Ajuste del tono

La velocidad de la plataforma giratoria puede aumentarse o reducirse en un 10% aproximadamente girando el control de agudos. Para aumentar la velocidad, gire el control de agudos en el sentido de las agujas del reloj. Para reducir la velocidad, gire el mando en sentido contrario a las agujas del reloj.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

DECLARACIÓN DE CONFORMIDAD

CE UK CA

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para el Reino Unido:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW Reino Unido

Por la presente, Chal-Tec GmbH declara que el equipo de radio tipo TT-Play Prime cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: use.berlin/100400093
