BEDIENUNGSANLEITUNG TT-Play Prime Auna

TT-Play Prime onspieler Player

Plattenspieler Record Player

10040093 10040094

au

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 6

Bedienung 7

Einstellung des Tonarm-Balance-gewichts für den Auflagedruck 10

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 11

Hinweise zur Entsorgung 13

Konformitätserklärung 13

TECHNISCHE DATEN

Artikelnummer 10040093, 10040094
Stromversorgung 230 V~ 50/60 Hz
RMS-Leistung 2x15 W RMS
BT-SpezifikationenBT-VersionFrequenzbandMax. Sendeleistung	5.02402–2480 MHz<20 dBm
Abspielgeschwindigkeiten 33 13 / 45

SICHERHEITSHINWEISE

• Lesen Sie die Anleitung. Alle Anwendungshinweise müssen vor der Verwendung des Geräts gelesen werden.
• Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf.
• Die Richtlinien für Aufmerksamkeit, Verwendung und Sicherheit müssen eingehalten werden.
• Das Gerät darf nicht in der Nähe von Wasser verwendet oder mit Feuchtigkeit in Berührung gebracht werden.
• Stellen Sie sicher, dass keine Flüssigkeit über die Geräte- und Geräteöffnungen gelangt.
• Bewegen Sie das Gerät vorsichtig, vermeiden Sie Stöße.
• Blockieren Sie nicht den Ausfall der Geräteausgänge.
• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle (z. B. Heizkörper) auf. Setzen Sie es nicht der Sonne aus.
• Schließen Sie das Gerät wie in dieser Bedienungsanleitung angegeben an.
• Dieses Gerät hat eine Verbindung mit einem Überlastschutz. Der Austausch sollte nur von einem erfahrenen Techniker oder dem Gerätehersteller durchgeführt werden.
• Zur Reinigung des Gerätes beachten Sie bitte die Empfehlungen des Hinweises.
• Das Netzkabel sollte abgezogen werden, wenn Sie es über einen längeren Zeitraum nicht benutzen.
• Das Gerät ist von einer qualifizierten Person zu reparieren, wenn:
  a. das Netzkabel beschädigt ist.
  b. Gegenstände in das Gerät gefallen sind oder eine Flüssigkeit in das Gerät eingedrungen ist,.
  c. Das Gerät war dem Regen ausgesetzt.
  d. Das Gerät funktioniert nicht korrekt ohne nennenswerte äußere Veränderungen
  e. Das Gerät ist defekt.
• Der Benutzer darf nicht versuchen, das Gerät über das hinaus zu warten, was in dieser Informationsform beschrieben ist.
• Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt sein und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.
• Um die Stromzufuhr vollständig zu trennen, muss der Netzstecker des Gerätes vom Netz getrennt werden, da die Trennvorrichtungen der Netzstecker des Gerätes sind.

• Der Netzstecker des Geräts darf nicht verstopft sein ODER sollte bei

• bestimmungsgemäßer Verwendung leicht zugänglich sein.

• Die Batterie darf keiner übermäßigen Hitze wie Sonne, Feuer oder dergleichen ausgesetzt werden.
• Übermäßiger Schalldruck von Ohrhörern und Kopfhörern kann zu Hörverlust führen.
• Halten Sie Mindestabstand (8 cm) um das Gerät herum für ausreichende Belüftung ein.
• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsöffnung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.
• Es dürfen keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden;
• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.
• Das Gerät muss in in gemäßigten Klimazonen eingesetzt werden.
• Explosionsgefahr durch unsachgemäßen Batteriewechsel.
• Batterien nur durch den gleichen oder gleichwertigen Typ ersetzen.
• Der Hauptstecker muss leicht zugänglich bleiben.
• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsöffnung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.
• Es dürfen keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden.
• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.
• Das Gerät eignet sich für den Einsatz in gemäßigten Klimazonen.
• Explosionsgefahr durch unsachgemäßen Batteriewechsel. Nur durch den gleichen oder gleichwertigen Typ ersetzen.
• Der Netzstecker muss leicht zugänglich bleiben.

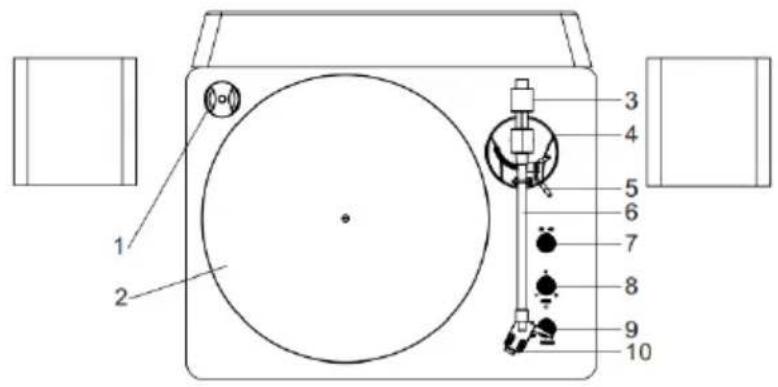

GERÄTEÜBERSICHT

1 Puck (Adapter für 45er-Schallplatten)
2 Plattenteller
3 Tonarm-Balancegewicht
4 Tonarmstütze
5 Tonarmhebel
6 Tonarm
7 33/45 U/min Wahlschalter
8 Höhenregler
9 Ein/Aus-Schalter Lautstärkeregler BT-Schalter
10 Nadel
11 Stereo-Lautsprecher
12 Stromanschluss
13 Lautsprecheranschluss
14 Staubabdeckung
15 Scharnier

BEDIENUNG

Entpacken

1. Nehmen Sie das Gerät vorsichtig aus der Verpackung und nehmen Sie es aus dem Plastikbeutel.

2. Entfernen Sie die schwarze Banderole, indem Sie sie aufdrehen und vorsichtig unter dem Tonarm herausschieben.

3. Entfernen Sie die weiße Nadelschutzabdeckung, indem Sie sie vorsichtig zur Vorderseite des Geräts ziehen.

Zusammenbau des Plattenspielers

1. Zentrieren Sie die Keramikwelle des Vertikallagers sehr vorsichtig mit der vertikalen Lageröffnung an der Unterseite des Plattentellers. Senken Sie den Plattenteller auf die Keramikwelle ab, wobei der Plattenteller parallel zur Oberseite des Plattentellers gehalten werden muss.

2. Halten Sie den Riemen am Umfang des Plattentellers an einer der vertikalen Lageröffnungen fest und legen Sie den Riemen dann auf die Riemenscheibe des Motors.

3. Legen Sie die Gleitmatte auf den Platten-teller und richten Sie ihr Mittelloch mit der Mittelspindel aus.

4. Stecken Sie die Enden der Lautsprecherkabel (freiliegende Drähte) in die Klemmen auf der Rückseite des Hauptgeräts, um die Lautsprecher mit dem Plattenspieler zu verbinden.

Das Netzkabel anschließen

Wickeln Sie das Netzkabel nach dem Anschließen der Lautsprecher vollständig ab und schließen Sie es an eine beliebige Steckdose mit 220 V\~/ 50 Hz an.

Bedienung des Plattenspielers

Schalten Sie das Gerät ein, indem Sie den Netzschalter (9) an der Bedienfront drehen.

1. Stellen Sie den Wahlschalter für die Geschwindigkeit in die richtige Position (33 13 oder 45 U/min). Legen Sie die Schallplatte auf die Gleitmatte. Bei 45er Schallplatten setzen Sie den 45er-Adapter auf die mittlere Spindel, bevor Sie die Platte auf den Plattenteller legen.
2. Entfernen Sie das Band am Tonarm und entriegeln Sie ihn. Drücken Sie den Lifthebel nach hinten, um den Tonarm anzuheben, und bewegen Sie den Tonarm vorsichtig in die gewünschte Position über der Schallplatte. Senken Sie den Tonarm ab, indem Sie den Hebel zum Anheben des Tonarms in die Position DOWN stellen. Der Tonarm senkt sich langsam auf die Schallplatte und die Wiedergabe beginnt.
3. Stellen Sie den Lautstärkeregler (9) auf die gewünschte Lautstärke ein.
4. Falls gewünscht, drehen Sie den Höhenregler (8) in Richtung +/-, um die Höhe einzustellen. (Hinweis: Der Schalter für die Tonhöheneinstellung hat eine mittlere Raststellung für 0% Tonhöhenänderung.)
5. Am Ende einer Schallplatte, hält der Tonarm automatisch in der Mitte an und das Gerät geht in den BT-Modus. Heben Sie den Tonarm von der Schallplatte an und führen ihn auf die Tonarmauflage zurück.
6. Um die Wiedergabe manuell anuzuhalten, heben Sie den Tonarm von der Schallplatte hoch und führen ihn zur Tonarmauflage zurück.

BT-Funktion

1. Schalten Sie den Einschaltknopf ein. Der Standardmodus ist der BT-Modus. (Wenn Sie den Tonarm an der Schallplatte anheben, schaltet das Gerät automatisch in den Phono-Modus um).
2. Schalten Sie die BT-Funktion auf Ihrem Mobiltelefon oder Tablet-PC ein und suchen Sie den Gerätenamen 'TT-Play Prime'. Nach der Kopplung und Verbindung können Sie Ihre Musik von Ihrem Mobiltelefon oder Tablet-PC über diesen Plattenspieler abspielen.
3. Drehen Sie den Lautstärkeregler, um die Lautstärke einzustellen. Die Lautstärkeregelung des Mobiltelefons oder Tablet-PCs hat ebenfalls Einfluss auf die Gesamtlautstärke. Bitte stellen Sie diese bei Bedarf ebenfalls ein.

Tipps für das optimale Ergebnis

• Berühren Sie die Nadelspitze nicht mit den Fingern. Vermeiden Sie es, die Nadel an der Matte des Plattenspielers oder an der Kante einer Schallplatte anzustoßen.
• Reinigen Sie die Nadelspitze regelmäßig mit einer weichen Bürste und einer Bewegung von hinten nach vorne.
• Wenn Sie eine Reinigungsflüssigkeit für die Abtastnadel verwenden, gehen Sie sparsam damit um.
• Wischen Sie die Staubschutzhaube und das Gehäuse des Plattenspielers vorsichtig mit einem weichen Tuch ab. Verwenden Sie nur eine kleine Menge einer milden Reinigungslösung, um den Plattenspieler zu reinigen.
• Wenden Sie niemals scharfe Chemikalien oder Lösungsmittel auf Teile des Plattenspielersystems an.
• Ziehen Sie den Netzstecker, bevor Sie den Plattenspieler bewegen.

EINSTELLUNG DES TONARM-BALANCE- GEWICHTS FÜR DEN AUFLAGEDRUCK

1. Entfernen Sie den Nadelschutz vom Tonabnehmer und vermeiden

Sie es, die Nadelspitze während der Einstellung zu berühren.

1. Lösen Sie den Tonarm-Haltebügel,

halten Sie den Tonarm vorsichtig fest und bewegen Sie ihn von der Tonarmauflage weg. Zu diesem

Zeitpunkt ist der Tonarm nicht mehr im Gleichgewicht und kann frei schwingen.

1. Halten Sie den Tonarm fest und drehen Sie das Balancegewicht vorsichtig in Richtung der Vorderseite des Plattenspielers, bis der Tonarm horizontal ausbalanciert ist und frei über dem Plattenteller schwebt, ohne dass die Abtastnadel die Oberfläche des Plattentellers berührt.

2. Setzen Sie den Tonarm wieder auf die Tonarmstütze und schließen Sie den Halteclip.

3. Halten Sie das Balancegewicht fest, ohne es zu drehen, und drehen Sie vorsichtig nur die Skala für die Auflagekraft, bis die „0“ auf der Skala mit der Mittellinie auf der Oberseite des Tonarms übereinstimmt.

4. Drehen Sie das Balancegewicht einschließlich der Skala für den Anpressdruck im Uhrzeigersinn (von der Vorderseite des Plattenspielers aus gesehen), bis die Skala den empfohlenen Wert für den Anpressdruck der Abtastnadel anzeigt.

Hinweis: Der empfohlene Druck für die werkseitig installierte Kartusche beträgt 3,5 g. Die Patrone reicht nur bis zu 2 g. Sie müssen eine volle Umdrehung machen und sie auf 1,5 g einstellen, um 3,5 g zu erreichen.

Tonhöheneinstellung

Die Geschwindigkeit des Plattenspielers kann durch Drehen des Höhenreglers um ca. 10% erhöht oder verringert werden. Um die Geschwindigkeit zu erhöhen, drehen Sie den Höhenregler im Uhrzeigersinn. Um die Geschwindigkeit zu verringern, drehen Sie den Knopf gegen den Uhrzeigersinn.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5,6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

CE

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

UK CA

Berlin Brands Group UK Ltd PO Box 1145

Oxford, OX1 9UW

United Kingdom

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp TT-Play Prime der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/100400093
