BEDIENUNGSANLEITUNG Berklee TT-Case Auna

Berklee TT-Case Plattenspieter Turntable Tocadiscos Platine vinyle Giradischi 10040462 10040463

GUC

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 6

Inbetriebnahme 8

Modus BT IN 8

Modus AUX IN 8

Modus PHONO (Plattenspieler) 9

Modus BT OUT 9

Modus Audio Out 10

Kopfhörerbetrieb 10

Fehlerbehebung 11

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12

Hinweise zur Entsorgung 14

Konformitätserklärung 14

English 17

Español 25

Français 35

Italiano 45

TECHNISCHE DATEN

Artikelnummer 10040462, 10040463
Stromversorgung	Eingangsleistung: 100-240 V ~ 50/60 HzAusgangsleistung: DC 5 V / 1.5 A
BT-Frequenz 2402-2480 MHz
BT-Sendeleistung (max.) 4 dBm

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose oder trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb, wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutlich verringerte Leistung aufweist.

- Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

- Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) auf.

Besondere Hinweise

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achten Sie darauf, dass Kinder und Babys nicht mit Plastiktüten oder anderen Verpackungsmaterialien spielen.
• Achten Sie darauf, dass der Netzstecker / Netzadapter immer leicht zugänglich bleibt, damit das Gerät im Notfall schnell von Stromnetz getrennt werden kann.
• Wenn Sie das Gerät nicht mehr benutzen, schalten Sie es aus und ziehen Sie den Stecker aus der Steckdose.

GERÄTEÜBERSICHT

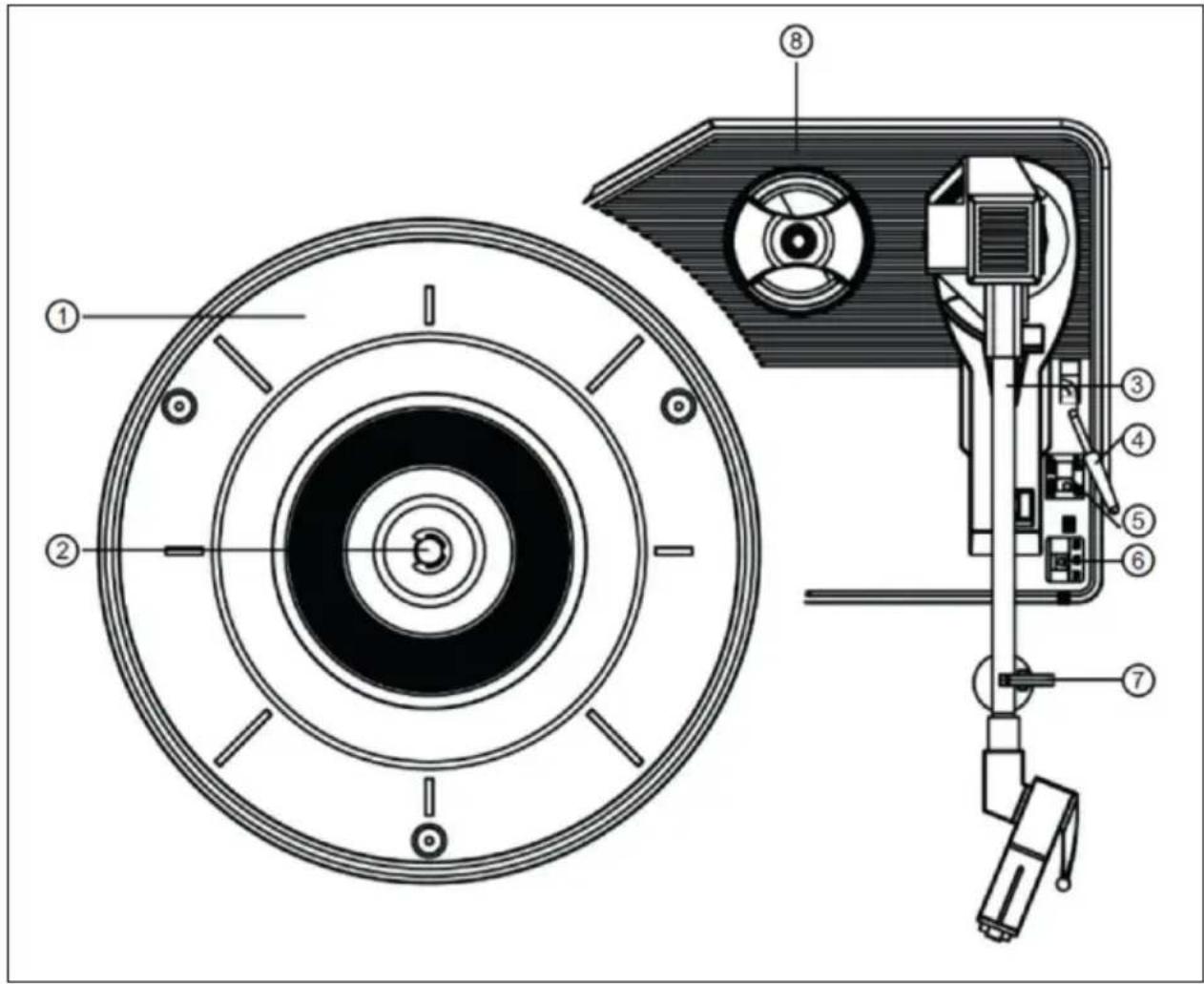

Plattenspieler

1 Plattenteller 5 Auto-Stopp-Schalter
2 Plattenspieler-Welle 6 Geschwindigkeitsschalter
3 Tonarm 7 Clip zum Herunterdrücken
4 Tonarm-Hebel 8 45-RPM-Adapter

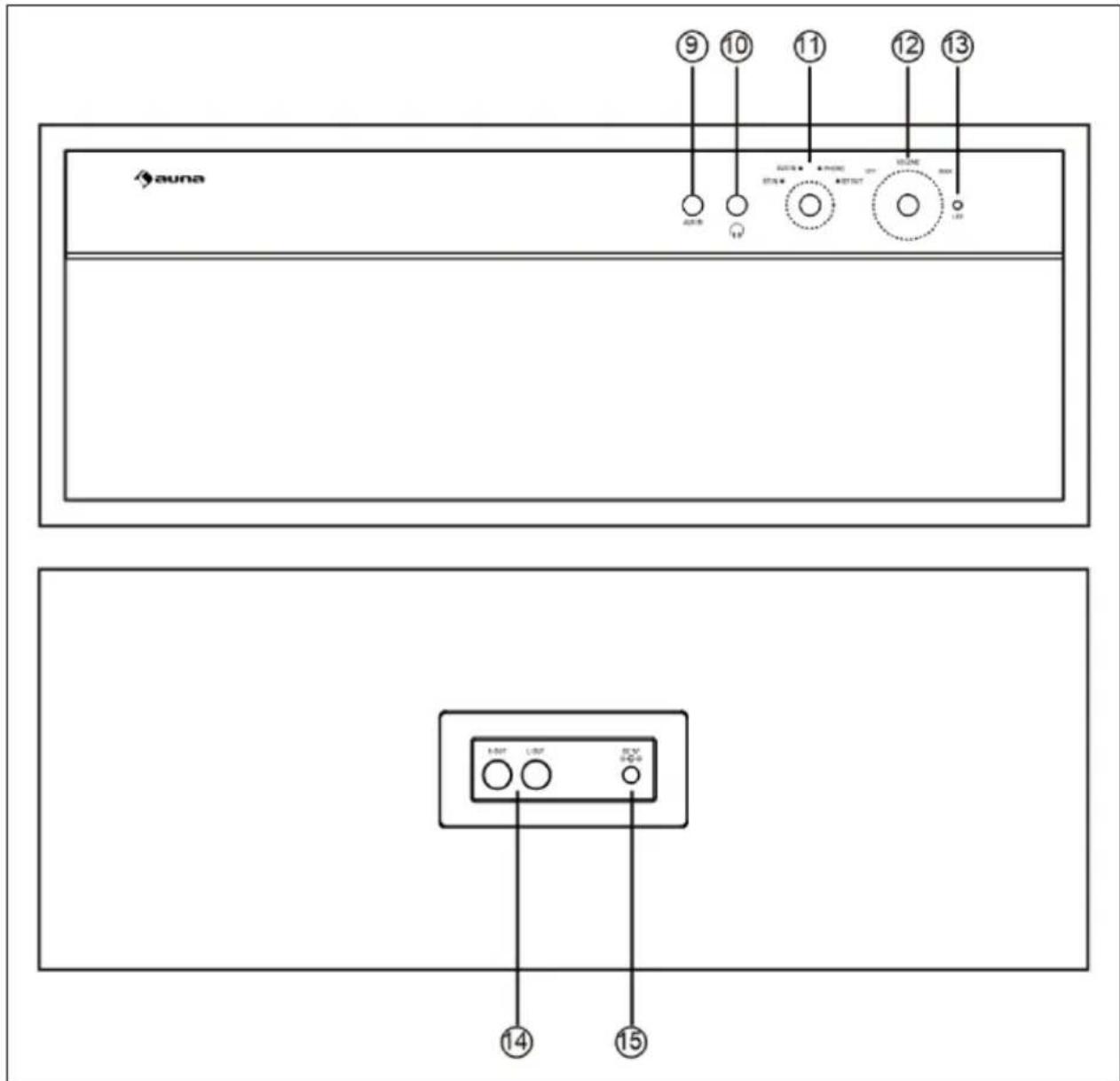

Geräteübersicht

auna ⑨ ⑩ ⑪ ⑫ ⑬ A20 13 A20 13 STRAW A20 13 STRAW A20 13 STRAW A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 A20 13 ⑭ A20 13 ⑮ A20 13 ⑯ A20 13 ⑰ A20 13 ⑱ A20 13 ⑲ A20 13

9 AUX IN Buchse 13 LED-Leuchte
10 Kopfhöreranschluss 14 Audio-Ausgangsbuchse
11 Modus-Knopf 15 Stromeingangsbuchse
12 Ein/Aus (OFF) und Lautstärkeregler

INBETRIEBNAHME

1. Befestigen Sie die langen Beine an den Halterungen an der Unterseite des Geräts. Achten Sie auf einen festen Stand des Geräts.
2. Stellen Sie die Lautsprecher auf eine flache und ebene Oberfläche. Der gewählte Standort sollte stabil und frei von Vibrationen sein.
3. Schließen Sie zuerst das Netzkabel an das Gerät und dann das Netzteil an die Steckdose an.
4. Drehen Sie den Ein/Aus-Lautstärkeregler am Gerät, um das Gerät ein- und auszuschalten.

MODUS BT IN

1. Drehen Sie den Modus-Knopf auf BT IN. Die Modus-Anzeige wird blau und blinkt.
2. Schalten Sie die BT-Funktion Ihres Audiogeräts oder Mobiltelefons ein Suchen Sie in der BT-Geräteliste nach „Berklee“ und koppeln Sie ihr Gerät mit dem Plattenspieler.
3. Sobald Ihr Gerät erfolgreich mit den Lautsprechern verbunden ist, hören Sie einen kurzen Bestätigungston aus den Lautsprechern und die Funktionsanzeige leuchtet blau.
4. Geben Sie Musik von Ihrem Gerät auf den Lautsprechern wieder und streamen Sie sie.

MODUS AUX IN

Drehen Sie den Funktions-Knopf auf AUX IN. Schließen Sie ein 3,5 mm Audiokabel (nicht im Lieferumfang enthalten) an die AUX IN Buchse des Lautsprechers und das andere Ende an die Ausgangsbuchse Ihres Audiogeräts (Mobiltelefon/MP3-Player) an. Nun können Sie Musik von ihrem externen Gerät abspielen.

MODUS PHONO (PLATTENSPIELER)

1. Drehen Sie den Modus-Knopf auf PHONO.
2. Wählen Sie die gewünschte Geschwindigkeit (33/45/78 rpm) und legen Sie die Platte auf den Plattenteller. Wenn Sie eine Schallplatte mit 45 RPM abspielen, verwenden Sie den 45-RPM-Adapter.
3. Entfernen Sie den Nadelschutz von der Abtastnadel. Lösen Sie den Tonarm aus der Tonarmklammer.
4. Betätigen Sie den Tonarmhebel, um den Tonarm anzuheben. Bewegen Sie den Tonarm vorsichtig in die gewünschte Position über der Schallplatte. Drücken Sie den Tonarmhebel erneut, um den Tonarm langsam auf die gewünschte Position auf der Schallplatte abzusenken und die Wiedergabe zu starten.
5. Wenn die Wiedergabe der Schallplatte beendet ist, drücken Sie den Tonarmhebel erneut, um den Tonarm hoch zu heben. Setzen Sie den Tonarm wieder auf die Armlehne. Betätigen Sie den Tonarmhebel, um den Tonarm abzusenken.

Wichtige Hinweise

• Wenn der Auto-Stopp-Schalter auf ON steht, wird die Schallplatte automatisch gestoppt, wenn sie beendet ist. Wenn der Auto-Stopp-Schalter auf OFF steht, stoppt die Schallplatte nicht, wenn die Wiedergabe beendet ist.
• Berühren Sie die Spitze der Abtastnadel nicht mit den Fingern.

MODUS BT OUT

Mit dieser Funktion kann die auf dem Gerät abgespielte Musik über eine drahtlose BT-Verbindung an einen externen BT-Lautsprecher oder einen BT-Kopfhörer übertragen werden.

1. Drehen Sie den Modus-Knopf auf die Position BT OUT. Die Modusanzeige leuchtet blau und blinkt.
2. Schalten Sie das externe Bluetooth-Empfangsgerät (BT-Lautsprecher oder BT-Kopfhörer) ein und rufen Sie den Kopplungsmodus auf.
3. Der Plattenspieler und der externe Bluetooth-Empfänger werden automatisch verbunden. Dieser Vorgang kann bis zu ca. 30-45 Sekunden dauern. Stellen Sie den BT-Empfänger nicht weiter als 1 m vom Gerät entfernt auf, um eine gute Verbindung herzustellen.
4. Sobald der Plattenspieler erfolgreich mit den externen BT-Lautsprechern verbunden ist, hören Sie einen kurzen Bestätigungston aus den Lautsprechern und die Funktionsanzeige leuchtet blau.
5. Wählen Sie die gewünschte Geschwindigkeit (33/45/78 rpm) und legen Sie die Platte auf den Plattenteller. Die Musik wird über den externen BT-Lautsprecher/Kopfhörer wiedergegeben.

MODUS AUDIO OUT

Die Audiobuchsen geben analoge Line-Pegel-Signale aus und können direkt mit einem Paar Aktiv-Lautsprechern oder dem entsprechenden Eingang Ihrer Stereoanlage verbunden werden.

Hinweis: Die Audiobuchsen sind nicht für den direkten Anschluss an passive Lautsprecher vorgesehen. Bei Anschluss an die Passivlautsprecher ist der Lautstärkepegel sehr niedrig.

KOPFHÖRERBETRIEB

Dieses Gerät kann über die Kopfhörerbuchse mit einem Kopfhörer verbunden werden.

FEHLERBEHEBUNG

Problem Mögliche Ursache und Lösungsansatz
Gerät geht nicht an Das	Netzkabel ist nicht richtig angeschlossen.
	Die Steckdose liefert keinen Strom.
Kein Ton von den Lautsprechern	Die Lautsprecher wurden nicht richtig angeschlossen.
Die Lautsprecher konnten nicht mit meinem BT-Gerät verbunden werden	Die BT-Funktion des Geräts ist nicht eingeschaltet.
	Die Lautsprecher sind aktiv mit einem anderen BT-Gerät verbunden.
Der Plattenspieler-Lautsprecher stoppt, bevor die Platte zu Ende ist.	Stellen Sie den Auto-Stopp-Schalter auf die Position OFF.
Im Modus BT OUT können das Gerät und der BT-Empfänger nicht erfolgreich verbunden werden	Schalten Sie das Gerät und den BT-Empfänger aus. Führen Sie den Schritt des Koppelns noch einmal von Anfang an durch.
	Prüfen Sie, ob der Plattenspieler mit einem anderen BT-Empfänger verbunden ist.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Berklee der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10040463
