MANUALE UTENTE IS120.2 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS120.2 (modello M120A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.
» Prima di utilizzare il dispositivo, leggere anche le Istruzioni di sicurezza che sono disponibili all'indirizzo www.isafe-mobile.com/en/support/downloads.
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve. Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads.
» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
» Attenersi alle norme di sicurezza locali.

USO PREVISTO

L'IS120.2 è un dispositivo di comunicazione all'uso industriale nelle aree a rischio di esplosione della zona 2/22, in conformità alle Direttive 2014/34/UE, SI 2016 No. 1107, 1999/92/EC al sistema IECEx, tra le altre.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo

DICHIARAZIONE DI CONFORMITÀ UE/UK

La Dichiarazione di conformità UE/UK è consultabile all'indirizzo

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

II 3G Ex ic IIC T4 Gc
II 3D Ex ic IIIC T135°C Dc

Certificato di conformità:

EPS 21 ATEX 1 108 X

marcatura CE: €

>IECEx:

Ex ic IIC T4 Gc

Ex ic IIIC T135°C Dc

IECEx certificato: IECEx EPS 21.0041X

UKEX:

II 3G Ex ic IIC T4 Gc
II 3D Ex ic IIIC T135°C Dc

CML 21UKEX21328X

marcatura UKCA:

> Intervallo di temperature:

-20°C ... +60°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

> Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

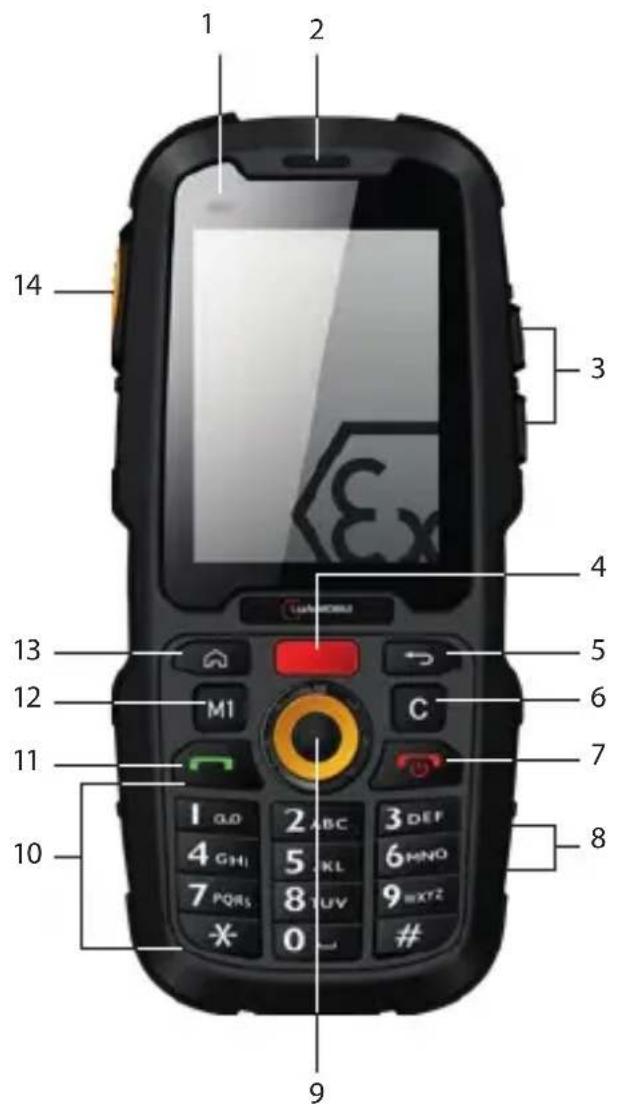

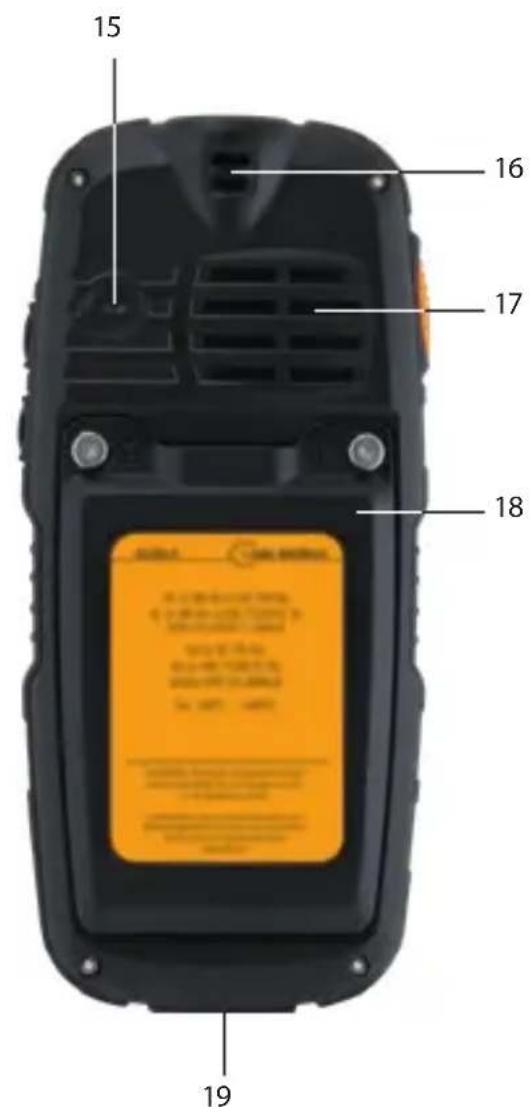

PANORAMICA/FUNZIONI DEL DISPOSITIVO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 LAWONU M1 C 1 QD 2 ABC 3 DEF 4 GHI 5 XL 6 MNO 7 PQRS 8 TUV 9 MXT2 * 0 - - #

15 16 17 18 19

1) SENSORI: sensore di prossimità, sensore luminoso.
2>ALTOPARLANTE
3) REGOLAZIONE DEL VOLUME: più alto/più basso.
4) TASTO FUNZIONE (RED FUNCTION KEY): Assegnazione personalizzata della funzione.
5) TASTO INDIETRO: torna alla schermata precedente.
6) TASTO PER CANCELLAZIONE: Per cancellare il testo immesso erroneamente.
7) TASTO ON/OFF: premere a lungo per accendere/spegnere il dispositivo. Premere brevemente consente di attivare/disattivare la modalità standby.
8) CONTATTIDIRICARICA
9) GHIERA DI NAVIGAZIONE + TASTO CONFERMA
10 > TASTIERA
11 >TASTORISPOSTA
12> TASTO FUNZIONE (M1): Assegnazione personalizzata della funzione.
13) TASTO HOME: passa alla schermata principale.
14) TASTO FUNZIONE (SIDE KEY): Assegnazione personalizzata della funzione.
15) CANCELLAZIONE RUMORE: microfono con cancellazione rumore.
16> OCCHIO: Occhiello per il fissaggio della cinghia da polso.
17> ALTOPARLANTE: altoparlante per funzione vivavoce.
18 >VANOBATTERIA
19> INTERFACCIA USB: collegamento per il cavo Micro-USB. Vedere anche le sezioni "Carica" e "Collegamento degli accessori approvati".

SICUREZZA

Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

L'uso improprio può causare morte o lesioni gravi.

» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 2/22 o al di fuori delle aree a rischio di esplosione.
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,

• assicurarsi che siano collegati al dispositivo soltanto accessori approvati, consultare la sezione "Collegamento degli accessori approvati",
• accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
  • assicurarsi che il dispositivo non sia danneggiato,
• accertarsi che le etichette sul dispositivo siano leggibili,
  • assicurarsi che il vano batterie sia ben avvitato.

» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se

• si verifica un malfunzionamento del dispositivo,
• l'involucro del dispositivo è stato danneggiato,
• il dispositivo è stato esposto a carichi eccessivi,
• le etichette sul dispositivo non sono più leggibili.

L'uso improprio può causare morte o lesioni gravi.

» Non utilizzare il dispositivo in luoghi in cui ne è vietato l'uso.
» Spegnere il dispositivo nelle cliniche o in altre strutture mediche.
»Mantenere sempre una distanza di sicurezza di almeno 15 cm tra il dispositivo e un pacemaker o apparecchio acustico. Il dispositivo può compromettere il funzionamento di dispositivi medici come pacemaker o apparecchi acustici.
» Quando si utilizza il dispositivo mentre si è alla guida di un veicolo a motore, attenersi alle normative nazionali pertinenti in vigore.
» Adoperarsi per evitare gli errori tipici dell'utente descritti nella sezione dal titolo "Possibili errori dell'utente".
» Caricare il dispositivo esclusivamente come descritto nella sezione "Carica".

AVVISO

L'uso improprio può danneggiare il dispositivo.

» Utilizzare esclusivamente accessori approvati da i.safe MOBILE, così come descritto nella sezione "Collegamento degli accessori approvati".
» Proteggere il dispositivo e l'adattatore dai forti campi magnetici elettrici quali, ad esempio, quelli emessi dai piani cottura a induzione o dai forni a microonde.
» Non toccare lo schermo con oggetti appuntiti.

> POSSIBILI ERRORI DELL'UTENTE

PERICOLO

L'uso improprio può causare morte o lesioni gravi.Seguire le istruzioni seguenti:

» Non modificare il dispositivo a livello strutturale.
» Non esporre il dispositivo ad alte temperature.
» Non esporre il dispositivo a forti radiazioni UV.
» Non esporre il dispositivo a processi con forti cariche elettriche.
» Non esporre il dispositivo ad acidi o basi aggressivi.

Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:

» Non allentare le viti presenti sul dispositivo.
» Non collegare alcun accessorio al dispositivo.
» Non aprire i coperchi delle interfacce.
» Non caricare il dispositivo.
» Non aprire il dispositivo.
» Non danneggiare il dispositivo.

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1 x IS120.2
1 x Batteria
1 x Guida Rapida
1 x Istruzioni di sicurezza
1 x Pellicola di protezione dello schermo
1 x cavo Micro-USB
1 x adattatore di alimentazione universale (alimentatore e diversi adattatori specifici per diversi paesi)
1 x cacciavite Torx
1 x panno per la pulizia dello schermo

>INSTALLAZIONE DELLA BATTERIA

PERICOLO

Installare nel dispositivo una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Inserire nel dispositivo la batteria in dotazione o una batteria sostitutiva approvata unicamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products.

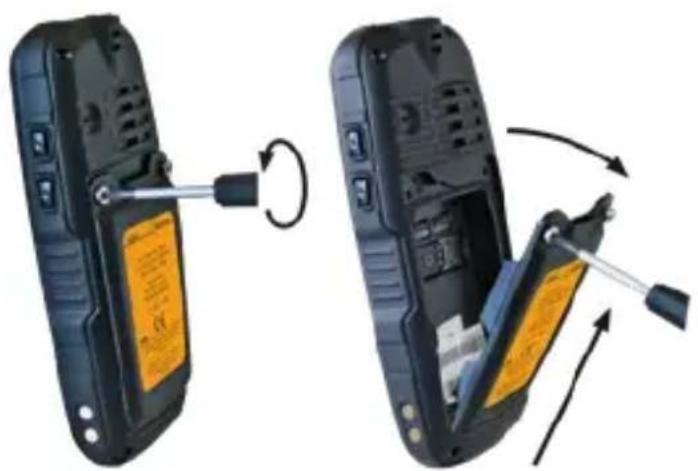

» Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.
»Rimuovere il coperchio del vano batteria.

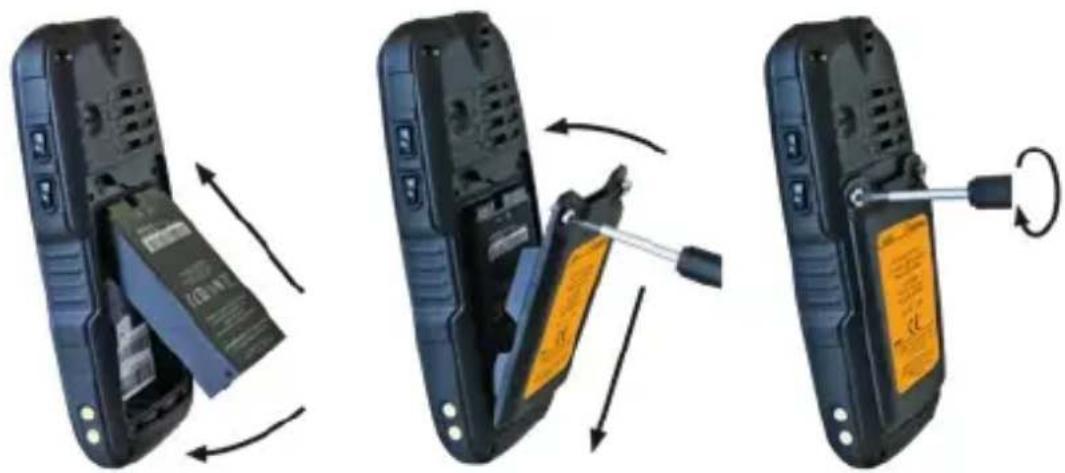

» Inserire la batteria nel vano batteria come illustrato in figura.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.
» Montare il coperchio del vano batteria e avvitare le viti con l'apposito cacciavite in dotazione.

INSERIMENTO/RIMOZIONE DELLA SCHEDA SIM

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda SIM, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda SIM può danneggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda SIM. Non inserire o rimuovere la scheda SIM mentre il dispositivo è in carica.

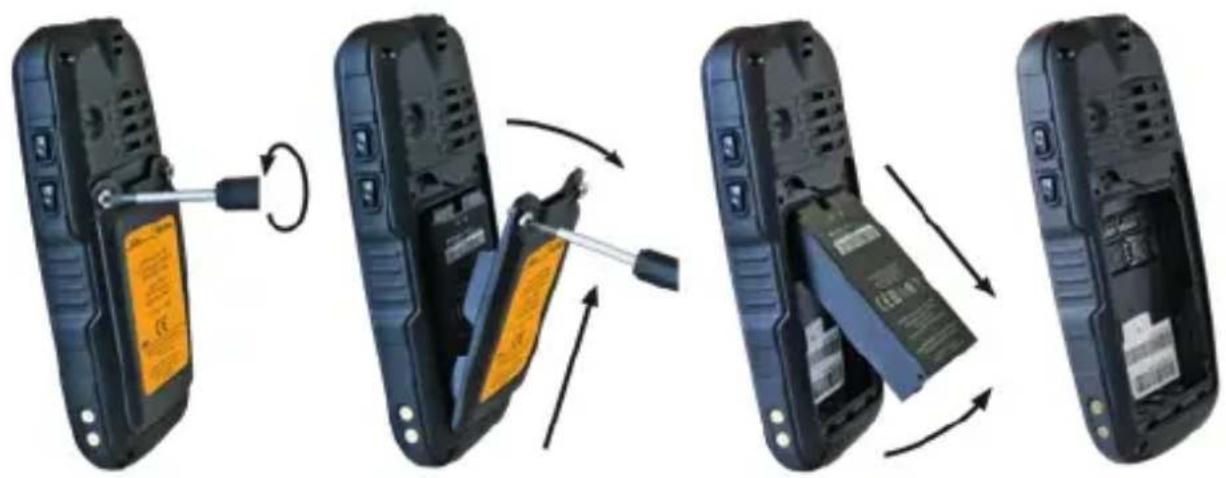

»Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.
»Rimuovere il coperchio del vano batteria.
» Rimuovere la batteria dal vano batteria.
» Inserire la scheda SIM nell'apposito slot. Lo slot è contrassegnato con la dicitura "SIM".
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

CARICA

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricare il dispositivo unicamente al di fuori delle aree a rischio di esplosione. Non caricare il dispositivo in presenza di sostanze infiammabili.

AVVISO

Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:

» Caricare il dispositivo unicamente utilizzando il cavo Micro-USB in dotazione.
» Caricare il dispositivo esclusivamente a temperatura ambiente compresa tra +5 e +35 °C.
» Caricare il dispositivo solo in locali chiusi e asciutti.
» Non caricare il dispositivo in ambienti umidi o polverosi.

La confezione del dispositivo contiene un alimentatore e diversi adattatori per diversi paesi e un cavo Micro-USB.

» Collegare il adattatori adatto per il paese in cui si utilizza il dispositivo alla alimentatore.
» Collegare il cavo Micro-USB alla alimentatore.
» Collegare il cavo Micro-USB all'interfaccia USB del dispositivo.

>ACCENSIONE/SPEGNIMENTO

» Tenere premuto il tasto di accensione/spegnimento per circa 3 secondi.
» Immettere il PIN del dispositivo o della SIM quando la finestra di dialogo del PIN del dispositivo o della SIM vengono visualizzati una volta acceso il dispositivo.
» Selezionare la voce di menu () se viene visualizzato il menu di spegnimento quando si spegne il dispositivo.

USO DEL DISPOSITIVO

» Quando si accende il dispositivo per la prima volta, seguire le istruzioni visualizzate sullo schermo.

Ulteriori informazioni sul funzionamento del dispositivo sono disponibili all'indirizzo www.isafe-mobile.com/en/support/service alla voce di menu "FAQ" (Domande frequenti).

COLLEGAMENTO DEGLI ACCESSORI APPROVATI

» Collegare al dispositivo esclusivamente accessori approvati da i.safe MOBILE GmbH. Gli accessori approvati da i.safe MOBILE sono disponibili all'indirizzo www.isafe-mobile.com/en/products.

Alla porta USB è possibile collegare solo accessori autorizzati.

INTERFACCIA USB

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Utilizzare l'interfaccia USB esclusivamente fuori dalle aree a rischio di esplosione. Non aprire per nessun motivo il coperchio dell'interfaccia USB nelle aree a rischio di esplosione.

L'interfaccia USB è utilizzata per caricare il dispositivo e per il trasferimento dati.

» Collegare gli accessori approvati o altri dispositivi all'interfaccia USB esclusivamente utilizzando il cavo Micro-USB.

CARICA DELLA BATTERIA

AVVERTENZA

Sostituire la batteria nel dispositivo con una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Sostituire la batteria con una batteria sostitutiva approvata esclusivamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products.

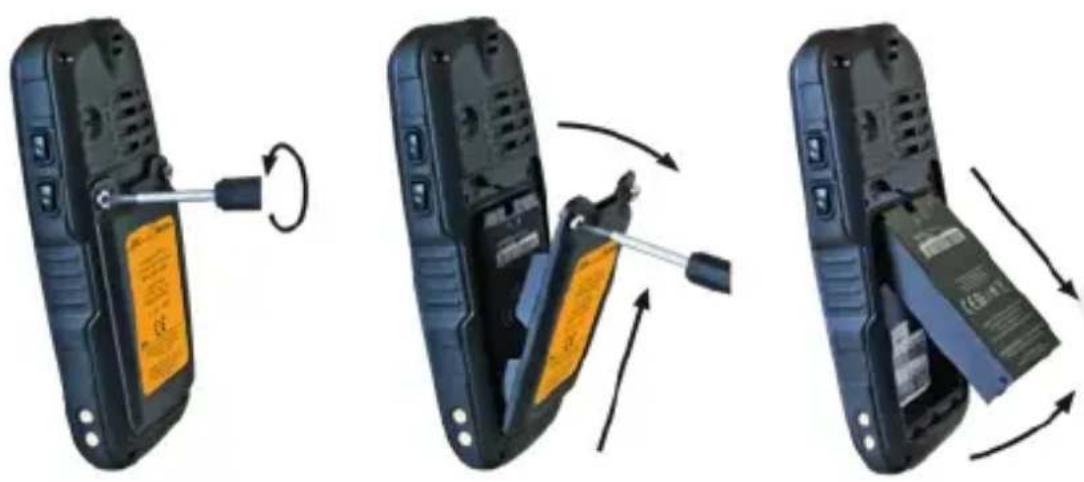

» Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.

» Rimuovere il coperchio del vano batteria.

» Rimuovere la batteria dal vano batteria.

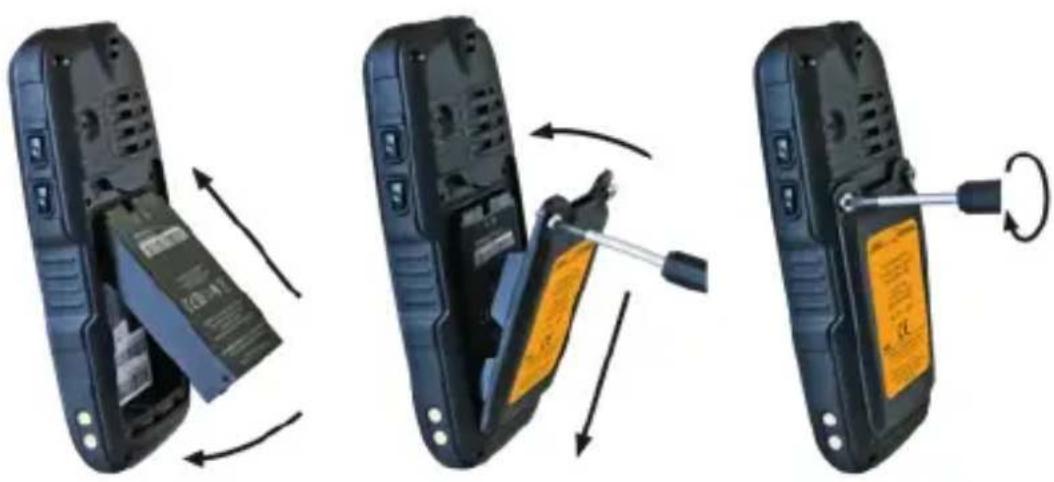

» Inserire una batteria sostitutiva autorizzata nel vano batteria.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.
» Montare il coperchio del vano batteria e avvitare le viti con l'apposito cacciavite in dotazione.

> POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service.

MANUTENZIONE / RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

» Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service.

PARTNER COMMERCIALI

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact.

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

»Spegnere il dispositivo prima di iniziare la pulizia.
» Non eseguire la pulizia mentre il dispositivo è in carica.
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo e l'adattatore di alimentazione con un panno antistatico morbido e umido.
» Pulire lo schermo regolarmente con un panno antistatico morbido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a temperatura ambiente tra +5 e +35 °C e a un'umidità compresa tra il 10 e il 60 %.

>SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

» NON smaltire le batterie insieme ai rifiuti domestici.
» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service.

MARCHI

i.safe MOBILE e il logo i.safe MOBILE sono marchi di i.safe MOBILE GmbH.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.
