BEDIENUNGSANLEITUNG IS120.2 i.safe Mobile

Diese Bedienungsanleitung erfüllt die Anforderungen der folgenden Normen:

>ANWEISUNGEN LESEN UND VERSTEHEN

SCHÜTZEN SIE IHR LEBEN UND LESEN SIE DIE BEDIENUNGSANLEITUNG

Diese Bedienungsanleitung ist Teil des Geräts IS120.2 (Modell M120A01). Die Bedienungsanleitung liefert wichtige Informationen für eine sichere Verwendung des Geräts.

» Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere den Abschnitt „Sicherheit“ und die mit dem Warnsymbol hervorgehobenen Warnhinweise.
» Lesen Sie vor der Verwendung des Geräts auch die Sicherheitsvorschriften. Diese finden Sie unter www.isafe-mobile.com/de/support/downloads.
» Sorgen Sie dafür, dass Sie bei Bedarf Zugriff auf diese Bedienungsanleitung haben. Die aktuelle Bedienungsanleitung finden Sie unter www.isafe-mobile.com/de/support/downloads.
» Beachten Sie alle Anweisungen auf dem Gerät und auf der Verpackung.
» Befolgen Sie die örtlichen Sicherheitsvorschriften.

>BESTIMMUNGSGEMÄSSE VERWENDUNG

Das IS120.2 ist ein Kommunikationsgerät für den industriellen Einsatz in explosionsgefährdeten Bereichen der Zone 2/22 unter anderem nach den Richtlinien 2014/34/EU, SI 2016 No. 1107, 1999/92/EG und dem IECEx-System.

Verwenden Sie das Gerät nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Tod, schweren Verletzungen und Schäden am Gerät führen.

Der Hersteller i.safe MOBILE GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäße Verwendung entstanden sind. Die Garantie erlischt bei nicht bestimmungsgemäßer Verwendung.

GARANTIE

Die Garantiebestimmungen finden Sie unter

EU/UK-KONFORMITÄTSERKLÄRUNG

Die EU/UK-Konformitätserklärung finden Sie unter

Konformitätsbescheinigung:

EPS 21 ATEX 1 108 X

CE-Kennzeichnung: €

IECEx:

Ex ic IIC T4 Gc

Ex ic IIIC T135°C Dc

IECEx-Zertifikat: IECEx EPS 21.0041X

UKEX:

④ II 3G Ex ic IIC T4 Gc
II 3D Ex ic IIIC T135°C Dc

CML 21UKEX21328X

UKCA-Kennzeichnung: UK

> Temperaturbereich:

-20°C ... +60°C (EN/IEC 60079-0)
-10°C ... +50°C (EN/IEC 62368-1)

> Hersteller:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

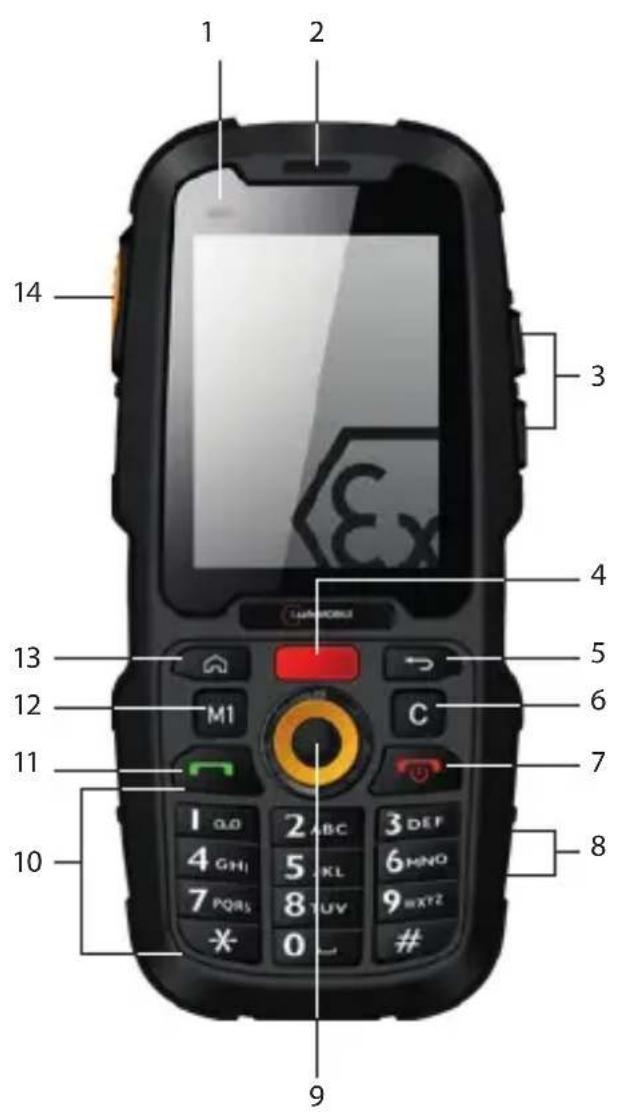

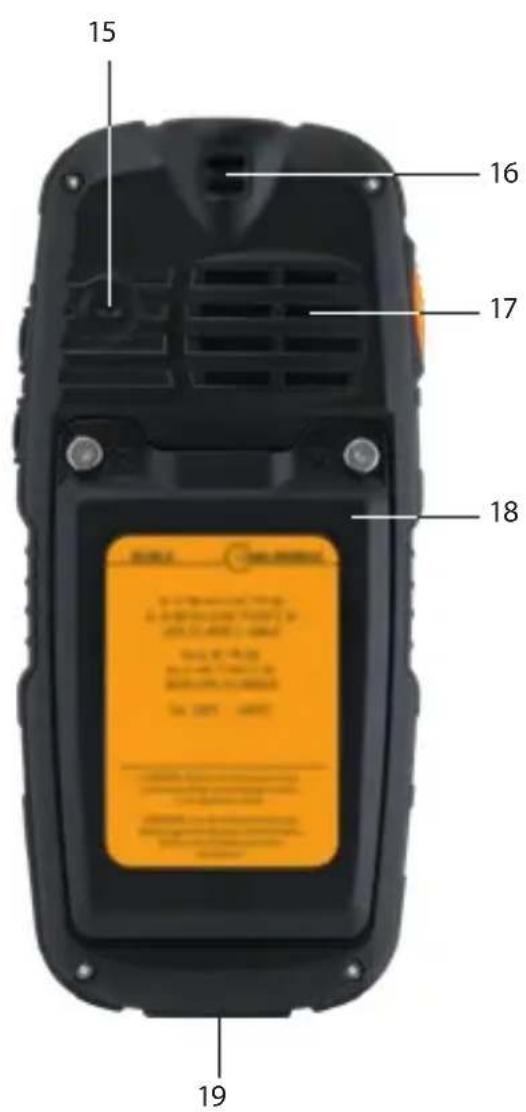

GERÄTEÜBERSICHT/FUNKTIONEN

1 2 3 4 5 6 7 8 9 10 11 12 13 14 LUXHOBUS M1 C 1 QD 2 ABC 3 DEF 4 GHI 5 KL 6 HNO 7 PQRS 8 SUV 9 RXTZ * 0 # #

15 16 17 18 19

1) SENSOREN: Näherungssensor, Lichtsensor.

2>LAUTSPRECHER

3> LAUTSTÄRKEREGELUNG: Lauter/Leiser.

4) FUNKTIONSTASTE (RED FUNCTION KEY): Eigene Tastenbelegung möglich.

5> ZURÜCK-TASTE: Wechsel zum vorherigen Bildschirm.

6> LÖSCHEN- TASTE: Zum Löschen falsch eingegebener Zeichen.

7) AN-/AUSTASTE: Langer Druck schaltet das Gerät an/aus. Kurzer Druck beendet ein Gespräch.

8> LADEKONTAKTE

9> NAVIGATIONSRING UND BESTÄTIGUNGS-TASTE

10) TASTATUR

11)GESPRÄCHANNAHME-TASTE

12) FUNKTIONSTASTE (M1): Eigene Tastenbelegung möglich.

13> HOME-TASTE: Wechsel zum Hauptbildschirm.

14) FUNKTIONSTASTE (SIDE KEY): Eigene Tastenbelegung möglich.

15) NOISE CANCELLING: Mikrofon zur Geräuschunterdrückung.

16> ÖSE:Öse zum Befestigen der Handschlaufe

17> LAUTSPRECHER: Lautsprecher für Freisprechfunktion.

18> BATTERIEFACH

19> USB-SCHNITTSTELLE: Anschluss für das Micro USB-Kabel. Siehe auch Abschnitte „Laden“ und „Freigegebenes Zubehör anschließen“.

SICHERHEIT

Lesen Sie vor der Verwendung des Geräts den Abschnitt „Sicherheit“ in dieser Bedienungsanleitung sorgfältig durch. Wenn Sie die Sicherheitshinweise nicht beachten oder nicht verstehen, kann dies zu Tod, schweren Verletzungen und Schäden am Gerät führen.

BENUTZER

Nur geschulte Benutzer, die für den Einsatz von Ex-Geräten in explosionsgefährdeten Bereichen qualifiziert sind und diese Bedienungsanleitung gelesen und verstanden haben, dürfen dieses Gerät benutzen.

EINSATZ IN EXPLOSIONSGEFÄHRDETEN BEREICHEN

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen!

» Verwenden Sie das Gerät nur in explosionsgefährdeten Bereichen der Zonen 2/22 oder außerhalb von explosionsgefährdeten Bereichen.
» Bevor Sie mit dem Gerät einen explosionsgefährdeten Bereich betreten

• stellen Sie sicher, dass nur freigegebenes Zubehör am Gerät angeschlossen ist, siehe Abschnitt „Freigegebenes Zubehör anschließen“,
• stellen Sie sicher, dass zwischen den beiden Gerätehälften kein Spalt erkennbar ist,
• stellen Sie sicher, dass das Gerät nicht beschädigt ist,
• stellen Sie sicher, dass alle Beschriftungen auf dem Gerät lesbar sind,
• stellen Sie sicher, dass die Batteriefach-Abdeckung fest verschraubt ist.

» Wenn Sie das Gerät innerhalb eines explosionsgefährdeten Bereiches verwenden, lesen und beachten Sie die Anweisungen im Abschnitt „Mögliche Benutzerfehler“.
» Schalten Sie das Gerät sofort aus und verlassen Sie umgehend den explosionsgefährdeten Bereich, wenn

• am Gerät Fehlfunktionen auftreten,
- Sie das Gehäuse des Geräts beschädigt haben,
- Sie das Gerät übermäßigen Belastungen ausgesetzt haben,
• die Beschriftungen auf dem Gerät nicht mehr lesbar sind.

EINSATZ AUSSERHALB EXPLOSIONSGEFÄHRDETER BEREICHE

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen!

» Benutzen Sie das Gerät nicht an Orten, an denen das Benutzen verboten ist.
» Schalten Sie das Gerät in Kliniken oder anderen medizinischen Einrichtungen aus.
» Halten Sie immer einen Sicherheitsabstand von mindestens 15 cm zwischen Gerät und einem Herzschrittmacher oder einer Hörhilfe ein. Das Gerät kann die Funktion von medizinischen Geräten wie Herzschrittmachern oder Hörhilfen beeinflussen.
» Achten Sie bei der Verwendung des Geräts während der Steuerung eines Kraftfahrzeugs auf die entsprechenden Landesgesetze.
» Verhindern Sie unbedingt die Benutzerfehler, die im Abschnitt „Mögliche Benutzerfehler“ beschrieben sind.
» Laden Sie das Gerät nur so, wie es im Abschnitt „Laden“ beschrieben ist.

ACHTUNG

Durch falsche Verwendung, können Sie das Gerät beschädigen.

»Verwenden Sie nur von i.safe MOBILE freigegebenes Zubehör, wie im Abschnitt „Freigegebenes Zubehör anschließen“ beschrieben.
» Schützen Sie das Gerät und den Netzadapter vor starken elektrischen Magnetfeldern, wie sie z. B. von Induktionsherden oder Mikrowellenöfen ausgehen.
» Berühren Sie das Display nicht mit scharfkantigen Gegenständen.

MÖGLICHE BENUTZERFEHLER

GEFAHR

Durch nicht bestimmungsgemäße Verwendung besteht Gefahr von Tod und schweren Verletzungen! Beachten Sie die folgenden Anweisungen:

» Verändern Sie das Gerät nicht baulich.
» Setzen Sie das Gerät keinen hohen Temperaturen aus.
» Setzen Sie das Gerät keiner starken UV-Strahlung aus.
» Setzen Sie das Gerät keinen elektrisch stark aufladenden Prozessen aus.
» Setzen Sie das Gerät keinen aggressiven Säuren oder Basen aus.

Innerhalb von explosionsgefährdeten Bereichen beachten Sie:

» Lösen Sie die Schrauben am Gerät nicht.
» Schließen Sie kein Zubehör an das Gerät an.
» Öffnen Sie keine Schnittstellenabdeckung.
» Laden Sie das Gerät nicht.
» Öffnen Sie das Gerät nicht.
» Beschädigen Sie das Gerät nicht.

LIEFERUMFANG

Die Verpackung Ihres Geräts enthält Folgendes:

1 x IS120.2
1 x Batterie
1 x Schnellstartanleitung

1 x Sicherheitsvorschriften
1 x Display-Schutzfolie
1 x Micro USB-Kabel
1 x Netzadapter universal (Netzteil und verschiedene länderspezifische Adapter)
1 x Torx-Schraubendreher
1 x Display-Reinigungstuch

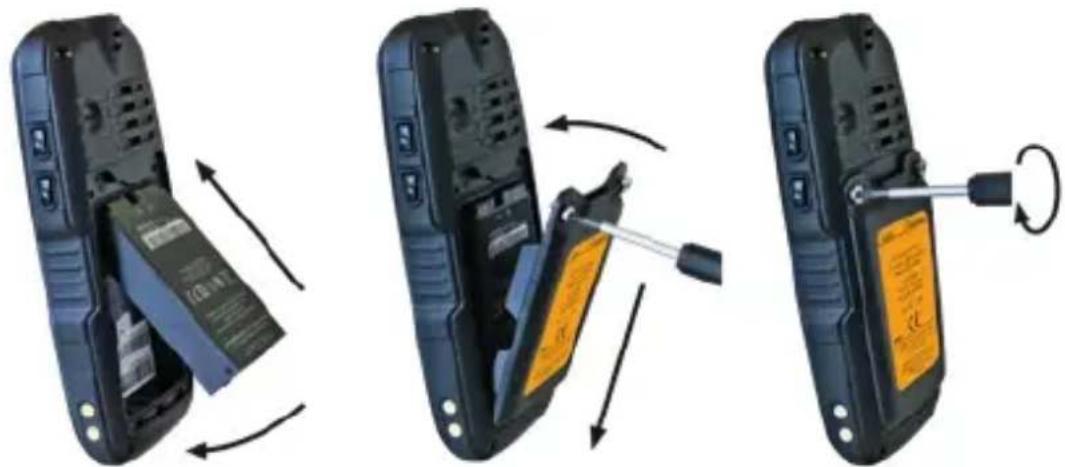

BATTERIE EINBAUEN

GEFAHR

Wenn Sie eine falsche Batterie in das Gerät einbauen, besteht Explosionsgefahr mit der Folge von Tod oder schweren Verletzungen! Bauen Sie nur außerhalb explosionsgefährdeter Bereiche die mitgelieferte Batterie oder eine zugelassene Ersatz-Batterie in das Gerät ein. Die zugelassene Ersatz-Batterie finden Sie auf der Internetseite www.isafe-mobile.com/de/produkte.

» Lösen Sie die Schrauben am Batteriefach mit dem mitgelieferten Schraubendreher.
» Entnehmen Sie die Batteriefach-Abdeckung.

» Legen Sie die Batterie wie abgebildet in das Batteriefach ein.
» Prüfen Sie den korrekten und festen Sitz der Batterie.
» Montieren Sie die Batteriefach-Abdeckung und ziehen Sie die Schrauben mit dem mitgelieferten Schraubendreher handfest an.

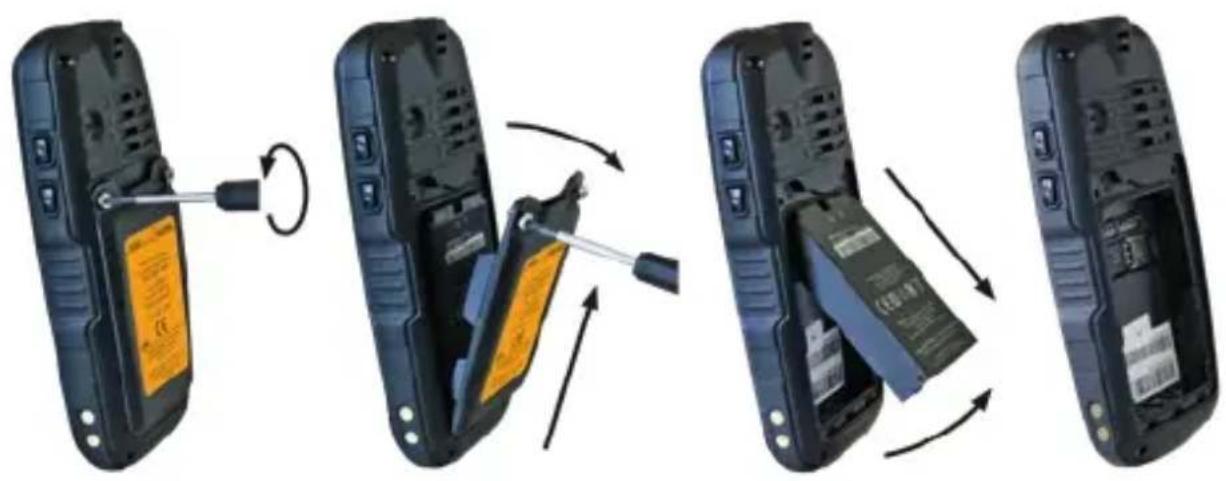

SIM-KARTE EINLEGEN/ENTNEHMEN

GEFAHR

Durch eine falsche Vorgehensweise innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Öffnen Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen, um die SIM-Karte einzulegen oder zu entnehmen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Einlegen/Entnehmen der SIM-Karte, können Sie das Gerät und die SIM-Karte beschädigen. Schalten Sie das Gerät aus, bevor Sie eine SIM-Karte einsetzen oder entnehmen. Laden Sie das Gerät nicht während Sie eine SIM-Karte einsetzen oder entnehmen.

» Lösen Sie die Schrauben am Batteriefach mit dem mitgelieferten Schraubendreher.
» Entnehmen Sie die Batteriefach-Abdeckung.
» Entnehmen Sie die Batterie aus dem Batteriefach.
» Legen Sie die SIM-Karte in den Steckplatz ein. Der Steckplatz ist mit „SIM“ gekennzeichnet.
» Bauen Sie die Batterie wieder ein. Siehe Abschnitt „Batterie einbauen“.

LADEN

GEFAHR

Durch falsche Verwendung innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Laden Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen. Laden Sie das Gerät nicht in der Nähe von brennbaren Substanzen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Laden, können Sie das Gerät beschädigen. Beachten Sie beim Laden Folgendes:

» Laden Sie das Gerät nur mit dem mitgelieferten Micro USB-Kabel:-
» Laden Sie das Gerät nur bei Umgebungstemperaturen zwischen +5 °C bis +35 °C (+41 °F bis +95 °F).
» Laden Sie das Gerät nur in trockenen Innenräumen.
» Laden Sie das Gerät nicht in feuchter oder staubiger Umgebung.

Die Verpackung Ihres Geräts enthält ein Netzteil, verschiedene länderspezifische Adapter, ein Micro USB-Kabel.

» Verbinden Sie den zu Ihrem Land passenden Adapter mit dem Netzteil.
» Verbinden Sie das Micro USB-Kabel-mit dem Netzteil.
» Schließen Sie das Micro USB-Kabel an die USB-Schnittstelle des Geräts an.

EIN-/AUSSCHALTEN

» Halten Sie die An-/Austaste für ca. 3 Sekunden gedrückt.
» Geben Sie die Geräte- oder SIM-PIN ein, wenn nach dem Einschalten der Eingabedialog für die Geräte- oder SIM-PIN erscheint.
» Wählen Sie den Menüpunkt , wenn beim Ausschalten das Ausschaltmenü erscheint.

>GERÄT VERWENDEN

» Folgen Sie beim ersten Einschalten des Geräts den Anweisungen auf dem Bildschirm. Weitere Informationen zur Bedienung finden Sie auch unter www.isafe-mobile.com/de/support/service unter dem Menüpunkt „FAQ“.

FREIGEGEBENES ZUBEHÖR ANSCHLIESSEN

» Schließen Sie nur von i.safe MOBILE freigegebenes Zubehör an das Gerät an. Von i.safe MOBILE freigegebenes Zubehör finden Sie unter www.isafe-mobile.com/ de/produkte.

Freigegebenes Zubehör können Sie an die USB-Schnittstelle anschließen.

USB-SCHNITTSTELLE

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen! Verwenden Sie die USB-Schnittstelle nur außerhalb von explosionsgefährdeten Bereichen. Öffnen Sie innerhalb von explosionsgefährdeten Bereichen auf keinen Fall die Abdeckung der USB-Schnittstelle.

Die USB-Schnittstelle dient zum Laden und zur Datenübertragung.

» Schließen Sie freigegebenes Zubehör oder andere Geräte nur mit dem mitgelieferten Micro USB-Kabel an die USB-Schnittstelle an.

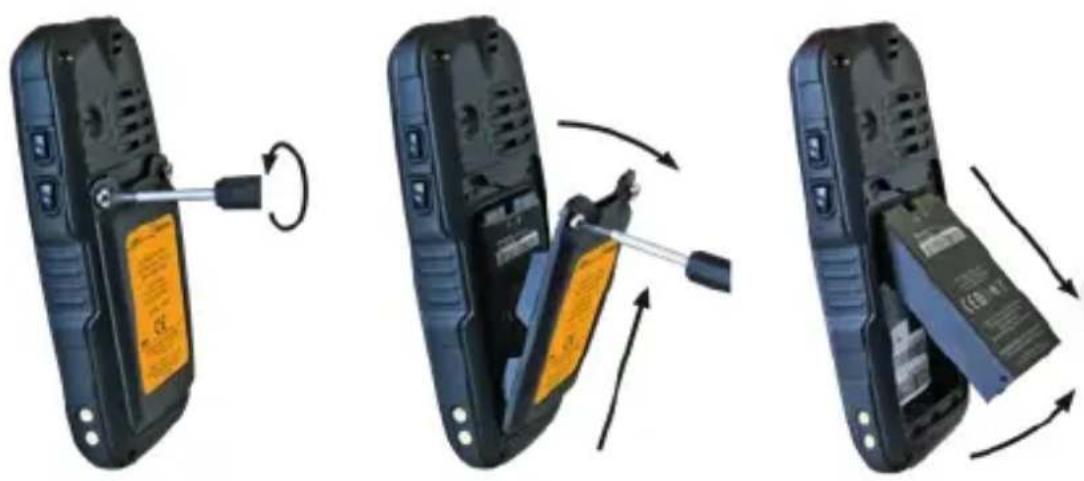

BATTERIE WECHSELN

WARNING

Wenn Sie die Batterie durch eine falsche Batterie ersetzen, besteht Explosionsgefahr mit der Folge von Tod oder schweren Verletzungen! Ersetzen Sie die Batterie nur außerhalb explosionsgefährdeter Bereiche gegen eine zugelassene Ersatz-Batterie. Eine zugelassene Ersatz-Batterie finden Sie auf der Internetseite www.isafe-mobile.com/de/produkte.

» Lösen Sie die Schrauben am Batteriefach mit dem mitgelieferten Schraubendreher.
» Entnehmen Sie die Batteriefach-Abdeckung.
» Entnehmen Sie die Batterie aus dem Batteriefach.

» Legen Sie eine zugelassene Ersatz-Batterie in das Batteriefach ein.
» Prüfen Sie den korrekten und festen Sitz der Batterie.
» Montieren Sie die Batteriefach-Abdeckung und ziehen Sie die Schrauben mit dem mitgelieferten Schraubendreher handfest an.

MÖGLICHE GERÄTEPROBLEME

Informationen zu möglichen Geräteproblemen und deren Behebung finden Sie unter www.isafe-mobile.com/de/support/service unter dem Menüpunkt „FAQ“. Bei weiteren Fragen wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service.

WARTUNG/REPARATUR

Das Gerät selbst besitzt keine zu wartenden Teile.

WARNUNG

Durch falsche Reparaturen besteht Explosions- oder Feuergefahr mit der Folge von Tod oder schweren Verletzungen! Öffnen Sie das Gerät nicht und führen Sie keine Reparaturen selbst durch.

» Wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service, wenn das Gerät nicht wie gewohnt funktioniert, das Gerät einer Reparatur bedarf, oder es ein Ersatzteil benötigt.

RÜCKVERSAND

Wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service.

VERTRIEBSPARTNER

Den für Ihr Land zuständigen Vertriebspartner finden Sie unter www.isafe-mobile.com/de/kontakt.

REINIGUNG

ACHTUNG

Durch falsche Reinigung, können Sie das Gerät beschädigen. Beachten Sie beim Reinigen Folgendes:

» Schalten Sie das Gerät vor der Reinigung aus.
» Laden Sie das Gerät während der Reinigung nicht.
» Benutzen Sie keine chemischen Mittel zum Reinigen.
» Reinigen Sie das Gerät und den Netzadapter mit einem weichen, angefeuchteten antistatischen Stofftuch.
» Reinigen Sie die Displayscheibe regelmäßig mit einem weichen, antistatischen Stofftuch.

> LAGERUNG

ACHTUNG

Durch falsche Lagerung, können Sie das Gerät beschädigen. Lagern Sie das Gerät bei Umgebungstemperaturen zwischen +5 °C bis +35 °C (41 °F bis +95 °F) und einer Luftfeuchtigkeit von 10 % bis 60 %.

WIEDERVERWERTUNG

ACHTUNG

Durch falsche Entsorgung von elektronischen Produkten, Batterien und Verpackungsmaterial gefährden Sie die Umwelt. Beachten Sie bei der Entsorgung Folgendes:

» Werfen Sie Batterien NICHT in den Hausmüll.
» Entsorgen Sie elektronische Produkte, Batterien und Verpackungsmaterial stets bei den entsprechenden Sammelstellen. Sie beugen so der unkontrollierten Müllbeseitigung vor und fördern die Wiederverwertung von stofflichen Ressourcen.

Weitere Informationen erhalten Sie von regionalen Abfallunternehmen, staatlichen Behörden oder dem für Ihr Land oder Ihre Region zuständigen i.safe MOBILE Service-Center unter www.isafe-mobile.com/de/support/service

MARKEN

i.safe MOBILE und das i.safe MOBILE Logo sind eingetragene Marken der i.safe MOBILE GmbH.

Alle weiteren Marken und Copyrights sind Eigentum ihrer jeweiligen Besitzer.
