MANUALE UTENTE DKS 405-1 E EINHELL

1. Descrizione dell'apparecchio (fig. 1)

1 Adattatore per l'aspirazione della polvere

2 Interruttore On/Off

3 Regolatore del numero di corso

6 copertura sinistra

12 vite di fermo

13 regolatore dell'inclinazione

14 piano di lavoro

18 supporto lama in basso

23 Perno di sostegno

26 coprilama

28 tubo

29 supporto

31 supporto lama in alto

39 vite di serraggio

41 lama

49 tubo di rame

2. Elementi forniti

-sega a svolgere

coprilama

●dispositivo di eliminazione trucioli

●vlama standard

●vistruzioni per l'uso

3. Uso corretto

Montate la sega a svolgere come viene descritto nel capitolo 6.2 „Montaggio”. Con la sega a svolgere potete tagliare solo pezzi a spigoli vivi di legno o materiali simili al legno. I pezzi cilindrici possono venire tagliati solo se fissati con i dispositivi adatti. L'utensile deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso non corrisponde allo scopo a cui è destinata. Per i danni o le lesloni che ne dovessero risultare ne è responsabile l'utente/operatore e non il produttore. Si dovono usare solamente lame adatto all'utonsile. È vietato l'uso di ogni tipo di mole per troncare. L'uso corretto comprende anche il rispetto delle avvertenze per il funzionamento nelle istruzioni per l'uso.

Le persone che sono addette all'uso e alla manutenzione dell'utensile devono conoscerlo bene ed essere informate sugli eventuali pericoli. Inoltre si devono rispettaro il più esattamente possibile le norme antinfortunistiche in vigore. Le altre regole generali di medicina del lavoro e di sicurezza tecnica devono pure venire osservate. Modifiche all'utensile escludono completamente la responsabilità del produttore per i danni che ne derivano.

Nonostante l'uso corretto non si possono escludere completamente determinati fattori di rischio. In base alla struttura e alla costruzione dell'apparecchio

possono verificarsi i seguenti punti:

●Emissioni di polveri di legno nocive per la salute se usato in locali chiusi.
●Pericolo di infortuni se vengono inserite le mani nella zona di taglio dell'apparecchio non protetta.

●Pericolo di lesioni quando viene sostituito l'utensile (pericolo di tagliarsi).

●Pericolo di schiacciarsi le dita

●Pericolo a causa del contraccolpo.

●Pericolo che il pezzo da lavorare si rovesci a causa di una superficie d'appoggio insufficiente.

●Pericolo toccando la lama

●Parti di rami e di pezzi da lavorare che vengono scagliati via.

4. Avvertenze importanti

Leggele attentamente le istruzioni per l'uso e rispettatene le avvertenze. Usate queste istruzioni per l'uso per conoscere meglio l'apparecchio, il suo uso corretto nonché le avvertenze di sicurezza.

Avvertenze di sicurezza

- Attenzione: quando si usano utensili elettrici, si devono prendere le misure di sicurezza fondamentali per evitare i rischi di lesioni alle persone provocati dalle flamme e dalle scosse elettriche, compresi i seguenti:

- In caso di emergenza spegnete direttamente l'apparecchio e staccate la spina dalla presa.

●Rispettate tutte queste avvertenze prima, durante e dopo il lavoro con la sega.

- Tenete queste avvertenze di sicurezza in un luogo sicuro.

●Per tutte le operazioni di regolazione e di manutenzione staccate la spina dalla presa.

●Fate avere le istruzioni di sicurezza a tutte le persone che lavorano all'apparecchio.

- Non usate la sega per tagliare legna da ardere. - Non tagliate trasversalmente pezzi di legno cilindrici se non sono fissati con dispositivi ad

●L'apparecchio è dotato di un interruttore di sicurezza in modo che non si riaccenda improvvisamente dopo una caduta di tensione.

- Prima della messa in esercizio controllate che la tensione indicata sulla targhetta dell'apparecchio corrisponda a quella di rete.

Se è necessario un cavo di prolunga, accertatevi che la sezione sia sufficiente per la potenza assorbita dalla sega. Sezione minima di 1 mm²

●Usate il tamburo per cavi solo con cavo srotolato.

●Controllate il cavo di collegamento alla rete. Non usate cavi di collegamento difettosi o

I

danneggiati.

●Non staccate la spina dalla presa tirando il cavo. Proteggete il cavo dal calore, dagli oli e dagli spigoli vivi.

●Non esponete la sega alla pioggia e non usate l'apparecchio in un ambiente umido o bagnato

●Provvedete ad una buona illuminazione.

●Non segate nelle vicinanze di liquidi o gas inflammabili.

- Portate gli indumenti di lavoro adatti! Non portate indumenti ampi o gioielli.

●In caso di capelli lunghi portate una retina.

●Evitate di mettervi in posizioni innaturali.

- Tenete lontani i bambini dall'apparecchio collegato alla presa di corrente.

●Tenete il posto di lavoro libero da scarti di legno ed oggetti vari.

- Impedite che altre persone, in particolare bambini, tocchino l'apparecchio od il cavo di allacciamento. Teneteli lontani dal posto di lavoro.

●Le persone che stanno usando la macchina non devono venire distratte.

●Dopo aver spento l'azionamento non cercate in nessun caso di arrestare le lame premendole lateralmente.

●Montate solamente lame ben affiliate, senza cricche e non deformate.

- Le lame difetlose devono venire sostituite subito. - Non usate lame i cui dati non corrispondano a quelli riportati in queste istruzioni per l'uso.

- Ci si deve assicurare che tutti i dispositivi che coprono la lama funzionino perfettamente.

- I dispositivi di sicurezza dell'apparecchio non devono venire smontati o resi inservibili.

●I dispositivi di sicurezza danneggiati o difettosi devono venire sostituiti immediatamente.

●Non segate pezzi che siano troppo piccoli per tenerli in mano in modo sicuro.

●Non solloponete l'apparecchio ad un carico tale da causarne l'arresto.

- Premete il pezzo da lavorare sempre con forza contro il piano di lavoro.

●Mentre la lama è in movimento non togliete mai schegge e trucioli staccatisi o pezzi di legno incastrati.

- Spegneto l'utensile per eliminare guasti oppure per togliere pezzi di legno incastrati. Staccate la spina dalla presa.

- Eseguite i riallestimenti nonché le operazioni di regolazione, misurazione e pulizia solo a motore spento. Staccate la spina dalla presa.

- Prima dell'accensione controllate che le chiavi e gli attrezzi di regolazione siano stati tolti.

●Spegnete sempre il motore allontanandovi dalla zona di lavoro e staccate la spina dalla presa.

- Le installazioni elettriche, le riparazioni ed i lavori di manutenzione devono venire eseguiti solo da tecnici.

●Tutti i dispositivi di protezione e di sicurezza devono venire subito rimontati al termine della riparazione o della manutenzione.

●Le avvertenze di sicurezza, di lavoro e di manutenzione del produttore nonché le dimensioni indicate nei dati tecnici devono venire rispettate.

- Si devono osservare le norme antinfortunistiche relative e le altre regole di tecnica della sicurezza riconosciute in generale.

- Tenete conto delle pubblicazioni informative dell'associazione di categoria (VBG 7j).

●La sega è concepita solo per l'installazione in ambienti chiusi.

- I pezzi da segare che sono più piccoli del coprilama possono comportare lesioni alle mani e alle dita. Usate quindi le prolunghe adatte!

Nell'accompagnare il pezzo da lavorare evitate posizioni forzate della mano e posizioni che, scivolando, farebbero finire la mano direttamente sulla lama.

- Inserile sempre la lama in modo tale che i denti siano rivolti verso il basso, cioè verso il piano di lavoro.

- Impostate sempre la tensione corretta della lama per evitare che questa si rompa.

●Usate particolare cautela nel segare materiali con profili di taglio irregolari.

●Fate particolare attenzione nel segare pezzi cilindrici, come pali o tubi. Questi possono rotolare via davanti alla lama e far rimanere agganciati i denti. Bloccate prima tali pezzi con un cuneo.

- Tirando indietro il pezzo da lavorare i denti possono incastrarsi nella fessura di taglio, soprattutto se questa viene bloccata da trucioli. In questo caso spegnete la sega, togliete la presa dalla spina, allargate la fessura con un cuneo e togliete il pezzo da lavorare.

●Non allontanatevi mai dalla zona di lavoro senza avere prima spento la sega. Aspettate finché la sega si sia fermata del tutto.

●Non montate, incollate o assemblate nessun pezzo sul piano di lavoro mentre la sega è in movimento.

Accendete la sega solo dopo aver tolto dal piano di lavoro resti di materiale ed attrezzi. Lasciale sul piano di lavoro solo il pezzo da lavorare ed eventuali strumenti necessari (cunei).

●Portate sempre occhiali protettivi

- Tenete le dita sempre ad una distanza di sicurezza dalla lama.

Accompagnate il pezzo da lavorare in modo sicuro e deciso e non lasciate mai la presa.
●NON FATEVI INDURRE ALLA DISATTENZIONE DALLA DIMESTICHEZZA CON LA SEGA. PER DISATTENZIONE POSSONO AVVENIRE DEGLI INFORTUNI GRAVI ANCHE SOLO IN FRAZIONI DI SECONDO:

Portate gli occhiali protettivi

Portate le cuffie antirumore

Portate la maschera antipolvere

Valori delle emissioni acustiche

- Il rumore prodotto da questa sega viene misurato secondo le norme DIN EN ISO 3744; 11/95, DIN EN 11201. L'apparecchio può superare gli 85 dB (A) sul posto di lavoro. In questo caso sono necessarie delle misure di protezione dal rumore per l'operatore (portale le cuffie antirumore!).

esercizio a vuoto

livello di pressione

acustica LPA 74,5 dB(A) 62,7 dB(A)

livello di potenza

acustica LWA 87,6 dB(A) 75,7 dB(A)

„I valori indicati sono i valori dollo emissioni o quindi non rappresentano automaticamente anche valori sicuri sul posto di lavoro. Nonostante ci sia una correlazione tra i livelli di emissione e quelli di immissione, da questi non si può dedurre in modo sicuro se siano necessarie o meno ulteriori misure di sicurezza. I fattori che possono influire sul livello delle immissioni presenti al momento sul posto di lavoro sono la durata dell'esposizione, le caratteristiche dell'ambiente di lavoro, altre fonti di rumore ecc., come per esempio il numero delle macchine e altre operazioni nelle vicinanze. I valori sicuri sul posto di lavoro possono anche variare da paese a paese. Queste informazioni dovrebbero tuttavia consentire all'utente di valutare più esattamente i pericoli ed i rischi".

5. Caratteristiche tecniche

Motore a corrente alternata 230V \~ 50Hz

Potenza 120 Watt

Caratteristica di funzionamento S2 5 min.

Numero giri a vuoto n_0 400-1600 min ^-1

Tipo di protezione IP 40

Moto verticale 21 mm

Piano inclinabile da 0° a 45° verso sinistra

Dimensioni piano di lavoro 410 x 253 mm

Lunghezza lama 127 mm

Sbalzo 406 mm

Altezza max. taglio a 90° 57 mm

Altezza max. taglio a 45° 27 mm

Peso 12 kg

6. Prima della messa in esercizio

6.1 In generale

• Prima della messa in esercizio tutte le coperture ed i dispositivi di sicurezza devono essere regolarmente montati.
  ●La lama deve potersi muovere liberamente.
  ●Fale attenzione a corpi estranei, come per es. chiodi o viti ecc., in caso di legno già lavorato
• Prima di premere l'interruttore di accensione/spegnimento accertatevi che la lama sia montata in modo corretto e che le parti mobili si muovano facilmente.
• Prima di collegare l'apparecchio alla presa accertatevi che i dati sulla targhetta corrispondano ai dati di rete.

1

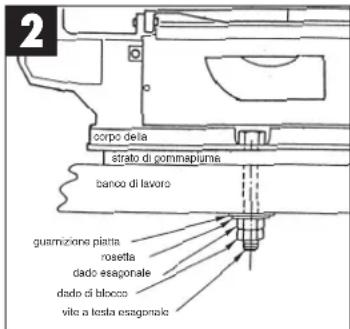

6.2 Montaggio della sega su un banco di lavoro Fig. 2

2 corpo della strato di pommaplume banco di lavoro guarnizione piatta rosetta dado esagonale dado di blocco vito a testa esagonale

1. Come piano d'appoggio della sega è più adatto un banco di lavoro di legno massiccio che non una struttura leggera in compensato con la quale le vibrazioni e le emissioni di rumore sono maggiormente di disturbo.
2. Gli attrezzi e la minuteria necessari per il montaggio su un banco di lavoro non sono stati forniti insieme alla sega. Usate tuttavia elementi almeno di queste dimensioni:

Descrizione quantità

viti a testa esagonale M8 4

guarnizioni piatte ∅ 6 mm 4

dadi esagonali M8 8

1. Anche lo strato di gommapiuma per ridurre il rumore non viene fornito insieme alla sega. Consigliamo però caldamente di usare un tale strato per limitare le vibrazioni ed il rumore.

Descrizione:

strato di gommapluma morbida: 450 x 250 x 13 mm

Non serrate troppo le viti. Lasciate un certo gioco in modo che lo strato di gommapiuma possa assorbire bene.

7. Montaggio

Attenzione! Staccate la spina dalla presa di alimentazione prima di eseguire tutti i lavori di manutenzione e di allestimento alla sega.

7.1 Montaggio del coprilama e del dispositivo di aspirazione trucioli (Fig. 4/5)

• Posizionare il perno di sostegno (23) sul braccio (30).
  ●Spingere il coprilama (26) sul perno di sostegno (23).
  ●Infilare la vite (45) attraverso il foro del perno di sostegno (23) e del coprilama (26).
  ●Fissare la vite (45) con il dado (46) per evitare che possa cadere.
  ●Con la vite di serraggio (47) il coprilama può venire fissato a altezze diverse.
• Orientare il tubo (49) in direzione della lama per soffiare via i trucioli dal taglio durante il traforo.
  ●Con la vite (28) si può fissare il tubo (49) in diverse posizioni

7.2 Sostituzione della lama (fig. 1/5)

●Svitate la vite di serraggio (39) verso destra per sbloccare la lama (41).
●Svitate la copertura sinistra (6).
●Togliete prima la lama dal relativo supporto superiore (31) premendo il braccio oscillante superiore verso il basso.
●Poi togliete la lama dal supporto inferiore (18).
- Estraete verso l'alto la lama attraverso l'insert del piano di lavoro (15).
●Montate la nuova lama eseguendo le operazioni in senso inverso.

Attenzione: mettete la lama sempre in modo tale

che i denti siano rivolti verso il piano di lavoro.

●La lama può venire inserita nella fessura a o in quella b;
fessura a: per tagli paralleli al braccio,
fessura b: per tagli trasversali al braccio.
●Tendete la lama facendo ruotare la vite di serraggio (39) verso sinistra (in senso orario).

7.3 Inclinazione del piano di lavoro (fig. 6)

●Allentate la vite di arresto (12).
●Inclinate il piano di lavoro (14) verso sinistra finché la lancetta (11) indichi il grado di inclinazione desiderato sulla scala graduata (13). Attenzione: se vengono richiesti lavori di precisione, eseguite prima un taglio di prova ed eventualmente correggete la regolazione.

8. Uso

8.1 Osservazione

●La sega non taglia il legno da sola, ma ciò viene eseguito dall'utente che accompagna il pezzo di legno verso la lama mobile.

●I denti tagliano il legno solo nel movimento discendente.

- Il legno deve venire spinto lentamente verso la lama dato che i denti di questa sono molto piccoli.

- Ogni persona che desideri usare la sega ha bisogno di un certo tempo per imparare ad usarla in cui si romperanno certamente alcune lame.

●Nel segare pezzi di legno più grossi si deve fare particolare attenzione perché la sega non si pieghi o si torca. In questo modo la lama dura più a lungo.

8.2 Interruttore di ON/OFF (2, Fig. 2)

- Per accendere premete il tasto verde. - Per spegnere premete il tasto rosso. Attenzione: l'apparecchio è dotato di un interruttore di sicurezza in modo che non si riaccenda improvvisamente dopo una caduta di tensione.

8.3. Regolatore del numero di corse (3)

- Con il regolatore del numero di corse potete impostare il numero di corse secondo il materiale da tagliare.

8.4 Esecuzione di tagli interni

1. Una caratteristica di questa sega a svolgere è la possibilità di eseguire tagli interni in una tavola senza rovinarne l'esferno o il bordo.

ATTENZIONE: PER EVITARE LESIONI IN CASO DI AVVIO INAVVERTITO: PRIMA DI TOGLIERE O SOSTITUIRE LA LAMA PORTATE SEMPRE L'INTERRUTTORE IN POSIZIONE „0“ E TOGLIETE LA SPINA DALLA PRESA DI CORRENTE.

1. Per eseguire tagli interni in una tavola: togliete la lama come descritto al punto 7.2.

2. Fate un foro di 6,3 mm nella tavola in oggetto.

3. Appoggiate la tavola con il foro sopra il foro di entrata nel piano di lavoro.

4. Installate la lama attraverso il foro nella tavola e regolate la tensione della lama.

5. Dopo aver terminato il taglio interno togliete la lama dal relativo supporto (come descritto al punto 7.2) e togliete la tavola dal piano di lavoro.

8.5. Adattatore per lame di sega a traforo (Fig. 8/9)

●Togliete la lama come descritto al punto 7.2.

●Inserite adesso la lama della sega a traforo (a) nell'adattatore.

●Rimuovete prima l'insert (15).

●Agganciale quindi entrambi gli adattatori (50) ai due supporti della lama (18/31).

●Inserimento della lama come descritto al punto 7.2.

9. Cura e manutenzione

Appoggi

Ingrassate ad intervalli regolari gli elementi di appoggio dei rulli di rinvio con un grasso per macchine di qualità, al più tardi comunque entro 25-30 ore di esercizio.

Pulizia

I trucioli prodotti si dovrebbero togliere regolamente dall'interno della sega. Prima di aprire la copertura sinistra (6) spegnete l'apparecchio e staccate la spina dalla presa di corrente. Dopo averla aperta si può pulire con una spazzola o con un aspirapolvere. Alla fine del lavoro togliete sempre i trucioli e la polvere dalle aperture di raffreddamento del motore.

Manutenzione

Non eseguite direttamente nessun tipo di riparazione. In caso di problemi portate la sega a nastro in un'officina specializzata perché venga riparata.

10.Come ordinare i pezzi di ricambio

Nell'ordinare i pezzi di ricambio si dovrebbero indicare i seguenti dati: ●tino dell'apparecchio

●numero di articolo dell'apparecchio

●numero di identificazione dell'apparecchio

●numero del pezzo di ricambio richiesto

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

CZ

Per l'apparezchi indicato nelle istruzioni concediamo una garanzia di 2 anni, nel caso il nostro prodotto cossece risultante di dell'uso. Questa periodo di 2 anni inilia con il trappazione dal rischio o la pressa in consegna dall'apparezchi da parte dal clenta. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per fuso così come un utilizzo approvizi del nostro apparecchio.

Naturalmente in questo periodo di 2 anni continulamo ad assumeri gli obblighi di responsabilità previsti dalla legge. La garanzia vale per il tariffone dalla Repubblica Federale Toscana o dei rispettivi paesi del principale partner di distribuzione di zona a completamento dello ruone di legge in vigore sul posto. Rivolgeri all'addetto del servizio sessenza clienti intervento della rispettiva zona o all'indizzo di sessenza clienti riportato in baso.

© Garanciaokmány

① Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternativa di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento vonga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consognato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
