MANUALE UTENTE Platinum OctoPre LE Optional CODEC FOCUSRITE

FUNZIONI E CONTROLLI....21

CONVERTITTORE DIGITALI OPZIONALI....23

CONTROLLI SUL PANNELLO FRONTALE PER IL CONVERTITORE

DIGITALE OPZIONALE....23

CONNESSIONI E TASTI DEL PANNELLO POSTERIORE RELATIVI AL

CONVERTITORE DIGITALE OPZIONALE 23

LE DOMANDE PIU' FREQUENTI....24

RISOLUZIONE DI ALCUNI PROBLEMI....24

COME CONTATTARCI....25

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

Leggere tutte le istruzioni che seguono e conservare per riferimenti futuri. Seguire tutti gli avvertimenti e le istruzioni riportate sull'unità.

• Non ostruire le fessure per la ventilazione sul pannello posteriore. Non inserire oggetti attraverso le aperture.
  • Non usare un cavo d'alimentazione danneggiato o non integro.
• Disconnettere la spina di alimentazione prima di pulire l'unità. Pulire solo con un panno umido. Non versare liquido sull'unità.
• Assicurarsi che ci sia adeguata circolazione di flusso d'aria attorno all'unità per prevenirne il surriscaldamento. Raccomandiamo di lasciare un pannello vuoto corrispondente ad 1U sopra l'unità per permettere la ventilazione.
• Nelle seguenti condizioni, disconnettere l'unità dall'alimentazione e far eseguize manutenzione a personale qualificato; se il cavo o la spina di alimentazione è danneggiato; se è entrato liquido nell'unità; se l'unità è caduta o se l'involucro è danneggiato; se l'unità non funziona in modo normale o manifesta una sensibile diversità di prestazioni. Agire solo su quei controlli espressamente richiamati in queste istruzioni di funzionamento.
• Non modificare la spina di sicurezza polarizzata o con terminale di terra. Una spina polarizzata ha due terminali, di cui uno più largo dell'altro. Un spina con terminale di terra ha due terminali più un terzo di collegamento a terra. Il terminale più largo, o quello di collegamento a terra, a seconda dei casi, svolgono funzioni di sicurezza. Se la spina in dotazione non è adatta alla presa, chiamare un elettricista per la sostituzione della presa di tipo obsoletto.

ATTENZIONE: QUESTA UNITA' DEVE ESSERE COLLEGATA A TERRA TRAMITE IL CAVO DI ALIMENTAZIONE. NON SCOLLEGARE IN NESSUN CASO LA TERRA DI RETE DAL CAVO DI ALIMENTAZIONE.

Questa unità è fornita con un'alimentazione esterna dipendente dal Paese in cui viene acquistato l'OctoPre LE. Assicurarsi che la tensione ed il fusibile siano quelli corretti, prima di connettere l'alimentazione. Per evitare il rischio di incendio, sostituire il fusibile di alimentazione solamente con un fusibile di valore giusto, indicato sulla presa. L'unità di alimentazione esterna non contiene alcuna parte su cui l'utente può eseguire manutenzione. In caso di manutenzione, fare riferimento a personale qualificato, tramite il distributore locale Focusrite.

VENTILAZIONE: POICHE' OCTOPRE LE E' UN'APPARECCHIATURA IN CLASSE A, SI PREGA DI ASSICURARSI CHE SIA POSIZIONATO VERSO IL FONDO DEL VOSTRO RACK DI OUTBOARDS, CON SUFFICIENTE SPAZIO SOPRA E SOTTO DI ESSO, PER UN'ADEGUATA VENTILAZIONE.

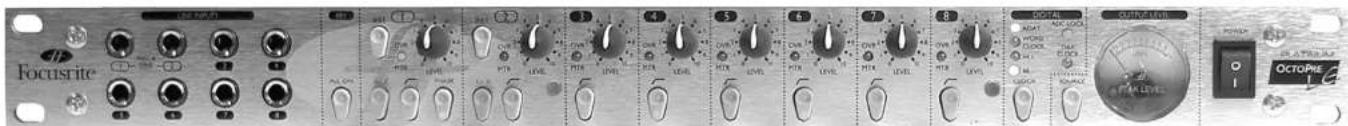

INTRODUZIONE

Focusrite OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off FFA LEVEL 16

OctoPre LE è caratterizzato da 8 canali di classica preamplificazione Focusrite basata sulla popolare Green Range. Oltre ad 8 uscite analogiche, è disponibile l'opzione di una scheda di conversione digitale (CODEC), che accetta e trasmette audio digitale in formato ADAT™ optical 'lightpipe' a 24 bit 44.1 KHz oppurc a 48KHz. La CODEC opzionale permette anche di utilizzare l'OctoPre LE come controllo di monitoraggio tra la DAW e il sistema di ascolto, fino ad un monitoraggio surround 7.1.

Il pre microfonico dell'OctoPre LE è caratterizzato da un design di circuito che si basa sulla classica Green range di Focusrite e ha un carattere sonoro estremamente trasparente con bassissima distorsione. Utilizzano la stessa filosofia "full bandwidth" di tutti i prodotti Focusrite, assicurando dettaglio e chiarezza senza evidente colorazione.

Per un accesso facile e veloce, sul pannello frontale si trovano 8 ingressi jack 1/4" bilanciati (sebbene sia possibile usare anche jack sbilanciati, i primi due canali dei quali

possono essere usati come ingressi per chitarre e bassi senza bisogno di DL. I canali 1 e 2 permettono anche l'opzione di un'impedenza più bassa per i segnali microfonici(ingressi che utilizzano i connettori XLR del parlimello posteriore), in caso il microfono utilizzato dovesse avere una bassa impedenza d'uscita(circa 50/, per esempio).

Grazie al classico design di circuiti analogici Focusrite ed all'opzione di interface A/D e D/A complete, OctoPre LE è il partner perfetto per una Workstation Audio Digitale, poiché rende facile la registrazione multicanale di alta qualità. OctoPre LE potrebbe essere utilizzato come parte di una soluzione di studio di registrazione mobile compatto (con un laptop oppure un sistema AIDA'1TM, per esempio), o ugualmente come ulteriore set di preamplificatori di alta qualità per una qualsiasi consolle analogica o digitale, oppure per un registratore su hard disk.

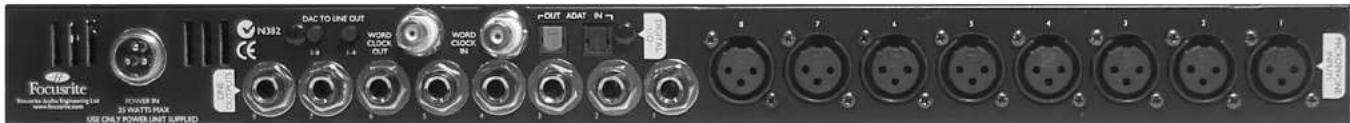

CONNESSIONI DEL PANNELLO POSTERIORE

N0382 CE DAC TO LINE OUT WORD CLOCK OUT WORD CLOCK IN P-OUT ADAT IN 4 7 4 3 2 1 FOCUSITE Resource Solar Engineering Ltd. 3.5 WATT/RAM USE ONLY POWER LUNT SUPPLIED

L'OctoPre LE è dotato di 8 ingressi microfonici su connettori XLR ed 8 uscite di linea bilanciate su connettori jack 1/4" (TRS).

ITALIANO

PER COMINCIARE - GUIDA VELOCE

1. Assicuratevi che niente, tranne l'alimentazione, sia connesso al vostro OctoPre LE, poi accendetelo tramite il tasto POWER che si trova sulla parte destra dell'unità. Se la vostra unità si trova connessa in modo permanente ad una patchbay, assicuratevi che dell'audio non stia andando alle casse per cvitare colpi durante l'accensione.

2. Collegare le uscite di linea analogiche dell'OctoPre LE al vostro registratore o interfaccia audio. Se utilizzate l'opzione del convertitore digitale, collegare le uscite ADAT™ dell'OctoPre LE all'ingresso ADAT™ del vostro registratore o della vostra interfaccia audio. Consultare pagina 23 per ulteriori informazioni riguardo le opzioni digitali dell'OctoPre LE.

3. Assicurarsi che il controllo LEVEL di ciascun canale sia ruotato completamente in senso antiorario.

4. Collegate le vostro sorgenti in ingresso agli ingressi degli 8 canali come necessario. I microfoni dovrebbero essere collegati ai MIC INPUTS su connettori XLR del pannello posteriore. Se volete collegare sorgenti a livello di linea, collegate ai LINE INPUTS del pannello frontale; facendo questo, disattiverete automaticamente gli ingressi microfonici corrispondenti. Potete collegare una chitarra elettrica oppure un basso agli Line inputs dei canali 1 e 2.

5. Se utilizzate gli ingressi strumento dei canali 1 c 2, assicuratevi che il tasto INST corrispondente sia inserito. Se utilizzate un ingresso MICROPHONE (XLR) INPUT sul pannello posteriore, assicuratevi che miente sia connesso al LINE INPUT corrispondente sul pannello frontale.

6. Se utilizzate uno o più microfoni a condensatore che richiedono la phantom power, attivate il tasto 48V 'All On' del pannello frontale. Questo fornirà alimentazione phantom a TUTTI i microfoni connessi ai MIC INPUTS del pannello posteriore. Se non siete sicuri che il vostro microfono necessiti di alimentazione phantom, fate riferimento al suo manuale d'uso, poiché la phantom può danneggiare alcuni microfoni, soprattutto quelli a nastro, o i ricevitori dei radio microfoni. NB I microfoni dinamici non verranno danneggiati dalla phantom.

7. Aumentate il controllo LEVEL di ciascun canale come desiderate, assicurandovi che il LED rosso O/L non si accenda. Per controllare visivamente il segnale in ingresso su un particolare canale, premete il tasto sorgente accanto al meter dBFS fino a quando il LED O/L del canale desiderato si accende(consultare la sezione METERING qui di seguito). E' consigliabile impostare il segnale in ingresso su una media tra -10 c -6dBFS.

8. Se utilizzate dei microfoni, assicuratevi che il loro posizionamento sia il migliore possibile. Prima di cominciare a registrare, modificate il posizionamento del microfono fino ad avvicinarvi il più possibile al suono che desiderate. Ricordate che muovere il microfono può avere effetto sul livello del segnale che entra nell'OctoPre LE, richiedendo una modifica dell'impostazione di LEVEL.

FUNZIONI E CONTROLLI

POWER

E' il tasto di accensione. Raccomandiamo di assicurarsi che l'unità venga accesa prima di connettere o alimentare apparecchi collegati all'uscita, per evitare possibili scrocchi o sovraccarichi che potrebbero danneggiare le apparecchiature collegate. E'una buona idea anche lasciare che l'unità si stabilizzi per un pato di minuti prima dell'uso per assicurarsi che tutti i circuiti interni vengano correttamente inizializzati.

LINE INPUTS OUT A OUT B 1 2 3 4 5 6 7 8

LINE INPUTS

Gli ingressi di Linea (e quelli strumento per 1 canali 1 e 2) si trovano sul pannello frontale per tutti gli 8 canali tramite connettoni jack 1/4" bilanciati. Un segnale bilanciato verrà accettato su tutti i canali e previsto sui canali 1 e 2 in modalità instrument. Collegando un jack in un ingresso di linea del pannello frontale, si interrompe automaticamente l'ingresso microfonico XLR del pannello posteriore corrispondente e si seleziona una calibrazione di guadagno appropriata per la regolazione del livello su quel canale.

ALL ON PHASE LEVEL OFF LEVEL HTR HTR HTR

ITALIANO

INST (tasto) [Solo per i canali 1&2]

Se premuto, l'ingresso jack 1/4" del pannello frontale (Line) corrispondente accetterà un segnale strumentale sbilanciato ed il controllo di guadagno di quel canale verrà calibrato in base al livello appropriato.

Lo Z (tasto) [Solo per i canali 1&2]

Questo tasto modifica l'impedenza d'ingresso impostandola sul valore più basso pari a 150 Ohm (quando inserito). Questo dovrebbe essere utilizzato se l'impedenza d'uscita del microfono è bassa, all'incirca 50 Ohm per esempio, oppure se viene usato un microfono a nastro. In alternativa, questo pulsante può essere attivato con un microfono ad impedenza più alta per sperimentare sonorità diverse.

∅ [Tasto per inversione di Fase] [Solo sul Canale 1]

Questo tasto permette di invertire la fase del segnale in ingresso (tasto inserito), per correggere eventuali problemi di fase che potrebbero verificarsi quando si utilizzano più microfoni. Questo tasto dovrebbe essere disinserito quando non si individuano problemi di fase.

LEVEL (potenziometro)

Permette di settare il livello del segnale in ingresso del canale. Connettere un segnale in ingresso all'unità assicurandosi che il controllo di LEVEL sia completamente ruotato in senso antiorario, ed aumentare il guadagno con il controllo LEVEL fino a quando un segnale appare sul meter del pannello frontale (se il canale è selezionato- consultare la sezione Metering) oppure a destinazione (mezzo di registrazione). Il LED rosso di O/L (overload) non dovrebbe accendersi, ma in caso lo faccia, dovrete abbassare il controllo LEVEL, in quanto ciò significa che l'ingrosso ha raggiunto lo 0dBFS.

Con un microfono collegato al connettore XLR sul pannello posteriore,(assicurarsi che non sia collegato nulla all'ingresso Linc input del canale sul pannello frontale), il controllo LEVEL offre un guadagno da +14dB (completamente ruotato in senso antiorario) a +60dB (completamente ruotato in senso orano).

Con un segnale di linea collegato al connettore jack bilanciato 1/4" sul pannello frontale (viene accettato anche un segnale sbilanciato), il guadagno è regolabile tra -10dB (completamente ruotato in senso antiorario) a +38dB (completamente ruotato in senso orario).

Con il tasto INST inserito (solo per i canali 1 & 2) ed uno strumento collegato all'ingresso LINE INPUT del canale sul pannello frontale, il controllo LEVEL offre un guadagno da +14dB a +60dB.

[Tasto]

Questo è un filtro "passa alto" che rimuove le basse frequenze indesiderate dei rumori meccanici del palco che arrivano al microfono attraverso l'asta o quelle dell "effetto prossimità" (dove le basse sono esaltate dall'eccessiva vicinanza alla sorgente di certi tipi di microfoni). Premendo questo tasto si inserisce nel percorso del segnale un filtro a 2 poli di 12dB/ottava sui 120Hz.

48V ALL ON (tasto)

Questo tasto attiva i circuiti della phantom power per tutti gli ingressi XLR del pannello posteriore, in modo da fornire 48V al microfono collegato. Se state utilizzando dei microfoni a condensatore dovrete premere questo tasto. Se non siete sicuri che il vostro microfono necessiti di alimentazione phantom, fate riferimento al suo manuale d'uso, poiché la phantom può danneggiare alcuni microfoni, soprattutto quelli a nastro. NB I microfoni dinamici non verranno danneggiati dalla phantom.

METERING

Il meter sul pannello frontale indica il livello del segnale in ingresso selezionato in dBFS, dove 0dBFS (punto di clipping digitale) corrisponde a +22dBu. Qualsiasi segnale al di sopra dello 0dBFS farà si che il LED O/L di quel canale si accenda per indicare che i livello è troppo alto. Per la maggior parte dei segnali d'ingresso, si raccomanda un livello di media tra -10 e -6dBFS. Per utilizzare il meter per vedere il livello di un canale in particolare, utilizzare semplicemente il tasto SOURCE come descritto in seguito.

SOURCE (tasto di selezione)

Questo tasto seleziona il segnale sorgente che il meter visualizza sul pannello frontale. Premendo ripetutamente il tasto si scorrono in sequenza gli 8 canali. Il LED O/L del canale visualizzato si accenderà per indicare la selezione.

ITALIANO

CONVERTITORE DIGITALI OPZIONALI

In aggiunta alle uscite analogiche, l'OctoPre LE può essere dotato di un convertitore digitale i/o (CODEC) opzionale. Questo permette la conversione digitale di qualità dei segnali all'interno dell'unità prima di trasmetterli direttamente alla DAW (interfaccia o scheda audio) oppure ad un altro mezzo di registrazione. E' incluso inoltre un convertitore da digitale ad analogico, grazie al quale un'uscita digitale della DAW (interfaccia o scheda audio) può essere collegata direttamente all'unità a scopo di monitoraggio; tutti gli 8 canali possono essere convertiti e mandati alle uscite di linca su jack 1/4" del pannello posteriore, oppure solo i canali 1-4/5-8 secondo quanto richiesto (consultare i dettagli relativi ai tasti corrispondenti qui di seguito).

La scheda di conversione digitale opzionale è dotata di 2 connettori ADAT™ ottici 'lightpipe', un ingresso ed un'uscita. L'audio digitale può essere trasmesso o ricevuto alle frequenze di campionamento di 44.1 oppure 48kl1z (selezionate sul pannello frontale) alla risoluzione di 24-bit. Potete trovare i cavi ADAT™ lightpipe dal vostro rivenditore di zona. Consultate il manuale della scheda digitale opzionale per ulteriori dettagli.

CONTROLLI SUL PANNELLO FRONTALE PER IL CONVERTITORE DIGITALE OPZIONALE

CLOCK (tasto di selezione)

Questo tasto viene utilizzato per selezionare la sorgente di clock digitalc. Premendo il tasto si passa in rassegna le 5 sorgenti disponibili: Internal crystal (a 44.1kHz oppure 48kHz), una sorgente di Word clock esterna (ingresso sul pannello posteriore), una sorgente di clock 256x esterna (ingresso sul pannello posteriore) oppure il clock compreso nel segnale ADAT™ in ingresso (ingresso sul pannello posteriore). I LED verdi indicano la sorgente di clock selezionata.

ADC LOCK (LED)

Questo LED indica che i chip A/D interni sono sincronizzati correttamente al segnale di clock esterno che entra dal connettore BNC per il Word clock presente sul pannello posteriore(se sono stati selezionati "Word clock" oppure "256x") o dall'ingresso ADAT™(in caso sia stato selezionato "ADAT™"). Se si verifica un problema nella sincronizzazione, il LED ADC LOCK si spegne ed il LED CLOCK corrispondente comincia a lampeggiare. Ottenuta la sincronizzazione, si accenderanno sia il LED ADC LOCK, che la sorgente CLOCK SOURCE e, se è stata selezionata una sorgente esterna, anche il LED relativo alla frequenza di campionamento.

CONNESSIONI E TASTI DEL PANNELLO POSTERIORE RELATIVI AL CONVERTITORE DIGITALE OPZIONALE

ADAT IN (connettore ottico 'lightpipe')

Questo connettore permette di mandare in ingresso al convertitore D/A un segnale digitale multicanale ADAT™ e poi alle uscite di linea del pannello posteriore, se selezionate tramite i relativi tasti (vedi sotto), per un monitoraggio fino a surround 7.1.

ADAT™ OUT (connettore ottico 'lightpipe')

Questo connettore trasmette i sconali registrati in formato digitale ADAT™ multicanale per mandarli directamente alla DAW o ad un altro mezzo di registrazione. Questa uscita può essere utilizzata per mandare tutti gli 8 canali d'ingresso analogici dell'OctoPre LE in registrazione, mentre è possibile utilizzare simultaneamente l'ingresso ADAT™ con le uscite di linea per il monitoraggio.

WORD CLOCK IN (connettore BNC)

Questo connettore offre un ingresso sia per una sorgente di Word clock esterna che per una sorgente di clock 256x, da cui il chip A/D opzionale dell'OctoPre LE può essere impostato per la sincronizzazione(consultare la sezione CLOCK nel paragrafo "CONTROLLI SUL PANNELLO FRONTALE PER IL CONVERTITORE DIGITALE OPZIONALE"). Per ulteriori consigli riguardanti la sincronizzazione in setup digitali, far riferimento alla sezione "support" del sito www.focusrite.com.

WORD CLOCK OUT (connettore BNC)

Questo connettore offre un segnale word clock proveniente dalla scheda di conversione opzionale, in modo che l'OctoPre LE possa essere il master clock da cui un'altra

ITALIANO

apparecchiatura('slave') o più apparecchiature posso essere sincronizzate. In caso l'OctoPre LE sia sincronizzato ad una sorgente esterna ed il LED ADC Lock sia acceso, l'uscita Word clock trasmetterà un clock alla frequenza di campionamento indicata sul pannello frontale (44.1kHz, 48kHz oppure 256x se è selezionata questa modalità), a cui le altre apparecchiature possono far riferimento come "slave". Per ulteriori consigli riguardanti la sincronizzazione in setup digitali, far riferimento alla sezione "support" del sito www.focusrite.com.

DAC TO LINE OUT (tasti)

Dal momento che l'OctoPre LE può funzionare come controllo di monitoraggio per le uscite mandate digitalmente dalla DAW o da un altro mzzo di registrazione, l'ingresso digitale ADATT™ può essere indirizzato alle uscite di linea bilanciate su jack 1/4" del pannello posteriore. Ci sono due tasti che lo permettono; "1-4" manda i canali 1-4 del segnale ADATT™ in ingresso alle prime 4 uscite di linea, "5-8" manda i canali 5-8 del segnale ADATT™ in ingresso alle ultime 4 uscite di linea. Premendo entrambe i tasti, tutti gli 8 canali del segnale ADATT™ in ingresso saranno mandati alle uscite di linea, per un monitoraggio surround 7.1 oppure per esempio, per un missaggio analogico di subgruppi. In questo caso, l'uscita digitale ADATT™ può ancora essere utilizzata per registrare tutti gli 8 canali d'ingresso dell'OctoPre LE. Premendo un solo tasto (in caso si stia monitorando solo i primi 4 canali dall'ingresso ADATT™), le 4 uscite di linea rimanenti possono esser utilizzate per altri scopi se necessario.

LE DOMANDE PIU' FREQUENTI

Devo usare connessioni bilanciate con il mio OctoPre?

Si, preferibilmente. Gli ingressi di linea analogici e le uscite sono bilanciati ed operano a +4dBu. Comunque, se desiderate collegare apparecchiature sbilanciate agli ingressi di linea dell'OctoPre LE questo può essere fatto, ma il livello del segnale risulterà più basso di 6dB. I canali 1 c 2 si aspettano un segnale sbilanciato se il tasto INST è inscrito su quei canali.

L'OctoPre LE ha la stessa incredibile larghezza di banda che ha reso famose la Serie Red e la Serie ISA per il loro suono "open-ended"?

Si. La larghezza di banda audio dell'OctoPre LE si estende da 10 Hz a 122 KHz!!

Durante viaggi internazionali, posso portare con me il mio OctoPre LE? Dipende. Esistono 3 versioni per il trasformatore di alimentazione

dell' OctoPre LE. Uno può essere usato nel Nord America ed in Giappone, con un voltaggio di alimentazione nel range 100-120V. Le altre 2 versioni sono progettate per l'utilizzo in Europa e nel Regno Unito (l'unica differenza è il tipo di presa), con un voltaggio di alimentazione nel range 200-240V. Se acquistate un OctoPre LE in un particolare territorio, sarà configurato SOLO per il voltaggio di quel territorio. Per esempio, se viaggiate tra gli USA ed il Regno Unito, NON pottete utilizzare il vostro

modello americano di OctoPre LE con il trasformatore di alimentazione fornito. Ma se il voltaggio di alimentazione del paese che visitate è nello stesso range, potete utilizzare l'OctoPre LE senza nessun problema - quindi, portare un OctoPre LE dagli USA al Giappone, oppure dalla Germania alla Francia, per esempio, andrà benissimo. Un alimentatore esterno per diversi territori è disponibile presso il vostro distributore Focusrite.

Posso montare una scheda digitale su un OctoPre LED analogico in un secondo momento?

Si, e puoi farlo da solo. Può essere facilmente montata dal cliente senza nessuna saldatura ecc... solo qualche vite da svitare, e un connettore a clip per attaccarsi al PCB.

RISOLUZIONE DI ALCUNI PROBLEMI

Nessun LED si illumina

• Il tasto POWER è inserito?
  • State usando l'alimentazione con il voltaggio corretto?
• Il fusibile dell'alimentazione è bruciato?

Utilizzando l'ingresso MIC non c'è segnale in uscita

• Il tasto POWER è inserito?
• LEVEL è impostato correttamente? (consultare la sezione "Funzioni e controlli" per i dettagli)
  • C'è qualcosa collegato all'ingresso di linea corrispondente sul pannello frontale?
• Per i microfoni che richiedono la phantom power, il tasto +48V è inserito? (Se non siete certi che il vostro microfono richieda la phantom power, controllate sul suo manuale d'uso.)
  • I pulsanti DAC TO LINE OUT sono disinscriti?

Utilizzando l'ingresso LINE non c'è segnale in uscita

• Il tasto POWER è inserito?
• LEVEL è impostato correttamente? (consultare la sezione "Funzioni e controlli" per i dettagli)
• Il tasto INST del pannello frontale è disinserito?(Solo per i canali 1 & 2)
  • I pulsanti DAC TO LINE OUT sono disinseriti?

Utilizzando l'ingresso INSTRUMENT non c'è segnale in uscita (Solo per i canali 1 & 2)

• Il tasto POWER è inserito?
• LEVEL è impostato correttamente? (consultare la sezione "Funzioni e controlli" per i dettagli)
• Il tasto INST del pannello frontale è inscrito?
  • I pulsanti DAC TO LINE OUT sono disinseriti?

Nessun'uscita dalla scheda digitale opzionale

- Sull'apparecchiatura ricevente la frequenza di campionamento è impostata correttamente(44.1 or 48kHz)?

- L'apparecchiatura ricevente è impostata per ricevere audio digitale a 24 bit? - L'apparecchiatura ricevente è impostata per la sincronizzazione interna oppure ad una sorgente di clock esterna, piuttosto che al segnale ADAT™ mandato dall'OctoPre LE?

- Se l'OctoPre LE è slave rispetto ad una sorgente esterna, questa è impostata correttamente? (Consultare la sezione "CONNESSIONI E TASTI DEL PANNELLO POSTERIORE RELATIVI AL CONVERTITORE DIGITALE OPZIONALE".)

Nessun'uscita durante il monitoraggio dell'ingresso ADAT™ INPUT del pannello posteriore

• I pulsanti DAC TO LINE OUT sono disinseriti?

• L'audio in ingresso è alla frequenza di campionamento corretta(44.1/48kHz) ed alla giusta risoluzione (24-bit)?

COME CONTATTARCI

Se avete delle domande riguardo il vostro OctoPre LE, oppure avete delle difficoltà, potete visitare la sezione "Support" del sito www.focusrite.com oppure contattateci per l'assistenza via e-mail: [e-mail]. Per telefono: [phone]; oppure contattate direttamente il distributore locale (consultate la lista alla fine di questo manuale).

['ADAT™' è un marchio registrato di Alesis Corporation Inc.]
