BEDIENUNGSANLEITUNG Platinum OctoPre LE Optional CODEC FOCUSRITE

WICHTIGE SICHERHEITSHINWEISE 7

EINFUHRUNG 8

RUCKSEITIGE ANSCHLUSSE 8

KURZÜBERSICHT 9

ANSCHLÜSSE UND BEDIENUNG 9

DIGITAL-WANDLER OPTIONEN 10

BEDIENFUNKTIONEN DES OPTIONALEN DIGITALWANDLERS.... 11

OPTIONALE DIGITAL-WANDLER RÜCKSEITIGE ANSCHLÜSSE UND

SCHALTER....11

FAQ - HÄUFIGE FRAGEN 12

PROBLEMLÖSUNG....12

KONTAKT 12

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie alle Hinweise und verwahren diese für später auf. Beachten Sie alle Warnungen und Hinweise auf dem Gerät.

• Verdecken Sie nicht die Lüftungschlitze auf der Rückseite. Führen Sie keine Objekte ein.
• Benutzen Sie keine beschädigte Netzzuleitung.
• Trennen Sie die Stromzuführung vor Reinigung des Geräts. Benutzen Sie nur einen trockenen Lappen zur Reinigung. Verschütten Sie keine Flüssigkeit auf dem Gerät.
• Gewährleisten Sie adäquate Luftzufuhr um das Gerät, um eine Überhitzung zu vermeiden. Wir empfehlen eine 1 HE Leerblende oberhalb des Gerätes zu verwenden, um die Belüftung zu unterstützen.
• Lösen Sie die Verbindungen zum Gerät und wenden sich an qualifiziertes Service Personal wenn: die Netzuleitung oder -Stecker beschädigt ist, Flüssigkeit ins Gerät gekommen ist, das Gerät fallengelassen wurde, das Gerät nicht normal funktioniert oder Veränderungen der Leistung auftreten. Benutzen Sie nur die Einstellmöglichekeiten entsprechend der Bedienungsanleitung.
• Entfernen Sie nicht die Erdung der Stromzufuhr. Falls der Netzstecker nicht zu Ihrer Stromversorgung passt, wenden Sie sich an einen Elektriker oder Service-Techniker.

WARNUNG: DIESES GERÄT MUSS ÜBER DIE NETZLEITUNG GEERDET SEIN. UNTER KEINEN UMSTÄNDEN DARF DIE ERDUNG ENTFERNT WERDEN.

Entsprechend der Region wird der OctoPre-LE mit dem passenden Netzteil ausgeliefert. Um das Risiko eines Feuers zu vermeiden, benutzen/cersetzen Sie die Sicherung nur entsprechend der aufgedruckten Werte. Das externe Netzteil enthält keine wartbaren Teile. Wickeln Sie alle Servicefälle über qualifizierte Techniker Ihres Focusrite-Händlers ab.

RACK BELÜFTUNG: BITTE STELLEN SIE SICHER, DASS DER OCTOPRE-LE AN UNTERSTEM PLATZ IHRES EQUIPMENT RACKS VERWENDET WIRD, MIT GENÜGEND PLATZ ÜBER UND UNTER DEM GERÄT FÜR DIE BELÜFTUNG.

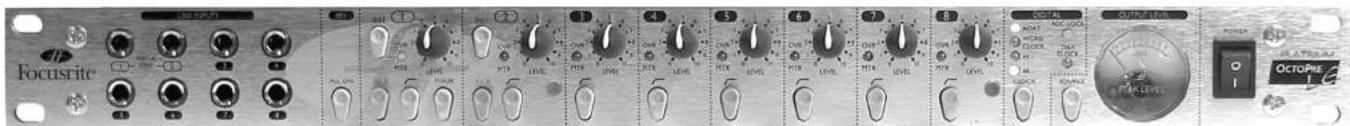

EINFÜHRUNG

Focusrite OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off Off FFA LEVEL

Der OctoPre LE bietet für acht Kanälc klassische Focusrite Vorverstärkung basierrend auf der bekannten Green Range. Neben den analogen Ausgängen steht optional eine digitale Wandlerkarte (CODEC) zur Verfügung, die Digitalaudio in 44.1 oder 48kHz 24-bit im ADAT™ optischem 'lightpipe' Lichtwellenleiter Format sendet und empfängt. Dadurch kann der OctoPre LE auch z.B. als Monitoreinheit zwischen DAW und 7.1 Surround Monitoring fungieren.

Die Mikrofon-Vorverstärker-Schaltungen basieren auf denen der klassischen Green Range und bieten extrem transparente klangliche Eigenschaften mit sehr niedrigen Verzerrungswerten. Sie unterliegen der gleichen Philosophie der weiten Bandbreite wie bei allen Focusrite-Produkten, um Deatailtreue und Klarheit ohne offensichtliche Klangfärbung zu gewährleisten.

Acht symmetrische (können auch unsymmetrisch benutzt werden) 6,3 mm Klinkeneingänge auf der Forderseite ermöglichen bequeine und schnelle Anschlußmöglichkeiten. Kanal 1 und 2 können als DI-Box-ersetzende Eingänge für Gitarren und Bässe verwendet werden. Kanal 1 und 2 bieten (über die rücksitigen XLR-Eingänge) die Option auf eine niedrigere Eingangs-Impedanz, wenn das verwendete Mikro eine niedrige (um 50 Ohm z.B.) Ausgang-Impedanz hat.

Durch klassischen analogen Focusrite Schaltungsaufbau und umfassende A/D und D/A Schnittstellenoptionen ist der OctoPre LE der perfekte Partner für die Digitale Audio Workstation, um hochqualitative Mehrkanalaufnahmen auf einfachem Weg zu realisieren. Ebenso wird der OctoPre LE als kompaktes Mobilrecording Setup (z.B. mit LapTop oder ADAT™) oder als Erweiterung professioneller hochwertiger Mic-Pres für analoge oder digitale Mixer oder Hard-Disc-Recorder eingesetzt.

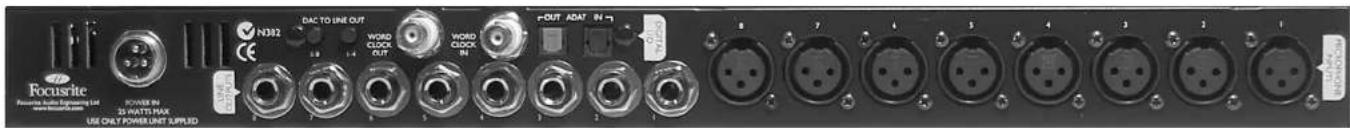

RÜCKSEITIGE ANSCHLÜSSE

Focusite FOCUSITE GOVER IN 31 WATTS MAX USE ONLY POWER UNT SUPPLIED

Der OctoPre LE besitzt rückseitig acht XLR Mikrofon Eingänge sowie acht symmetrische 6,3 mm Klinken Line Ausgänge.

KURZÜBERSICHT

1. Vergewisern Sie sich, dass nur die Stromzufuhr an den OctoPre LE angeschlossen ist, dann schalten Sie das Gerät mittels des Power-Schalters rechts auf der Front ein. Falls die Audioausgänge Ihres Gerätes permanent z.B. über eine Patchbay verbunden sind, stellen Sie sicher, dass nachfolgende Geräte die Audiosignale nicht verstärkend an Lautsprecher weitergeben, um Einschalt-Pops zu vermeiden.

2. Schließen Sie die analogen Line-Ausgänge des OctoPre-LE an Ihr Aufnahmegerät oder Audio-Interface an. Wenn Sie die Digital-Wandler-Option einsetzen, verbinden Sie entsprechend die OctoPre LE's ADATT™ Ausgänge an die ADATT™ Eingänge des Recoders oder Audio Interfaces. Siehe Seite 10 für weitergehende Information über die Octore LE Digital-Option.

3. Vergewissern Sie sich, dass die Level-Regler jeden Kanals komplett gegen den Uhrzeigersinn gedreht sind.

4. Schließen Sie Ihre Signalquellen wie benötigt an die acht Kanaleingänge an Mikrofone sollten an die rücksichtigen XLR-Eingänge angeschlossen werden. Line-Quellen können an die frontseitigen Klinkeneingänge angeschlossen werden, dadurch werden automatisch die entsprechenden XLR-Eingänge abgeschaltet. E-Gitarren oder -Bässe können an die Line-Eingänge 1 und 2 angeschlossen werden.

5. Wenn die Instrumentencinge auf Kanal 1 & 2 benutzt werden, schalten Sie den entsprechenden INST Schalter ein. Wenn Sie einen XLR Mikrofon Eingang auf der Rückseite benutzen wollen, darf im entsprechende Line-Eingang auf der Front des Kanales nichts eingesteckt sein.

6. Wenn Sie einen oder mehrere Kondensatormikrofone benutzen, die Phantompower für den Betrieb benötigen, aktivieren Sie den 48 V 'All On' Schalter auf der Front. Alle Mikrofoneingänge auf der Rückseite werden mit 48 V Phantomspannung versorgt. Wenn Sie nicht sicher sind, ob Ihr verwendetes Mikro Phantomspeisung benötigt, ziehen Sie die entsprechende Anleitung zu Rate; Phantomspeisung kann einige Bündchen (Ribbon) Mikrofone oder Funknikrofon-Empfänger beschädigen. Dynamische Mikros bleiben unbeeinflußt von Phantomspeisung.

7. Drehen Sie die Level-Regler der zu benutzenden Kanäle soweit auf, daß die rote O/L LED nicht leuchtet. Um das Eingangssignal eines bestimmten Kanales genau zu betrachten, drücken Sie den "Source" Schalter neben dem runden dBFS Meter bis die O/L LED des gewünschten Kanales leuchtet. (Siehe Metering Sektion weiter unten.) Es ist empfchlenswert, das Eingangssignal auf einen Durschnittspegel zwischen -10 und -6 dBFs einzustellen.

8. Vergewisern Sie sich bei Mikrofonaufnahmen, das die beste Position für das Mikro gefunden ist. Vor der Aufnahme sollten Sie die Plazierung des Mikros variieren bis Sie dem gewünschten Sound nahekommen. Beachten Sie, daß Veränderungen der Mikroposition Pegehunterschiede am Eingang des OctoPre LE bewirken kann, regeln Sie entsprechend nach.

ANSCHLÜSSE UND BEDIENUNG

POWER

Dieser Schalter schaltet das Gerät ein. Wir empfehlen das Gerät einzuschalten, bevor andere Geräte angeschlossen oder eingeschaltet werden, um Einschaltgeräusche zu vermeiden die andere Geräte beschädigen könnten. Eine gute Iddee ist es, die internen Schaltungen das Geräts nach Einschalten sich einige Minuten vor Gebrauch stabilisieren zu lassen.

LINE INPUTS 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8

LINE INPUTS (Line Eingänge)

Linc-Eingänge (und Instrumenten-Eingänge für Kanal 1 & 2) sind auf der Frontseite für alle acht Kanäle als symmetrische 6,3 mm Klinkenbuchsen vorhanden. Unsymmetrische Stecker können ebenso verwendet werden; im eingeschalteten Instrument-Mode auf Kanal 1 & 2 sind diese Voraussetzung. Das Einstecken eines Klinkensteckers auf der Front unterbricht für diesen Kanal den Signalfluß des cvtl. eingesteckten XLR-Einganges und der Gain-Bereich des Potis wird entsprechend umgestellt.

Wenn dieser Schalter eingeschaltet ist, wird der Gain-Bereich des Potis für diesen Kanal umgestellt und ein Instrumentensignal kann über einen unsymmetrischen 6,3 mm Klinkenstecker Verwendung finden.

Lo Z (Schalter) [nur Kanal 1 & 2]

Durch Drücken diesen Schalter wird die Eingangsimpedanz auf 150 Ohm abgesenkt. Diese Einstellung wird bei Verwendung von Mikrofonen mit einer niedrigen Ausgangsimpedanz um 50 Ohm oder bei Ribbon-Mikros empfohlen. Alternativ kann bei Mikros hoher Impedanz dadurch der Sound variiert werden.

∅ (Phase Reverse Schalter) [nur Kanal 1]

Durch Drücken diesen Schalter wird die Phasenlage des Eingangsignals gedreht. Bei Einsatz mehrfacher Mikrofonierung können Phasenlagenprobleme gelöst werden. Der Schalter sollte ausgeschaltet sein, wenn keine Probleme mit Phasenauslöschungen auftreten.

LEVEL (Drehregler)

Damit wird der Pegel für den Kanal geregelt. Nach Anschluss eines Audiosignals drehen Sie den Regler von ganz links langsam im Uhrzeigersinn, bis ein Signal, wenn der Kanal angewählt ist, auf dem Meter der Front oder entsprechend an Ihrem Mixers oder Aufnahmegerät angezeigt wird. Die rote OVR (Übersteuerung) LED sollte nicht leuchten, falls doch, reduzieren Sie den Pegel, denn dieses hat somit 0 dBFs erreicht.

Für den XLR-Mikrofoncingang (stellen Sie sicher, dass nichts am entsprechenden Linc-Eingang eingesteckt ist) stehen über den Level-Regler +14 dB (gegen den Uhrzeigersin) bis +60 dB Verstärkung zur Verfügung.

Der Gain-Bereich für ein eingestecktes Linesignal am Klinkenanschluß ist regelbar zwischen -10 dB (gegen den Uhrzeigersin) bis +38 dB.

Mit aktiviertem INST Schalter (Kanal 1 & 2) und angeschlossenem Instrument an der Front steht eine Verstärkung von +14 dB bis +60 dB zur Verfügung.

(Schalter)

Dieser HochPass-Filter entfernt unerwünschte tiefe Frequenzen wie z.B. Trittgeräusche, die über das Mikrostativ übertragen werden oder Nahbesprechungseffekte durch Verwendung bestimmter Mikrofone, die tiefe Frequenzen im Nahbereich überbetonen. Bei Aktivierung wird ein 12 dB/Oktave, 2-Pole Hochpass Filter bei 120 Hz in den Signalpfad geschaltet.

48V ALL ON (Schalter)

Dieser Schalter aktiviert 48 V Photomspeisung auf alle rückseitigen XLR-Mikroeingänge. Kondensatormikrofone benötigen Phantomspannung für den Betrieb. Wenn Sie nicht sicher sind, ob Ihr verwendetes Mikro Phantomspeisung benötigt, ziehen Sie die entsprechende Anleitung zu Rate; Phantomspeisung kann einige Bändchen (Ribbon) Mikrofone oder Funkmikrofon-Empfänger beschädigen. Dynamische Mikros bleiben unbeeinflußt von Phantomseisung.

METERING (Pegelanzeige)

Das Anzeigeinstrument auf der Front zeigt das Eingangssignal des selektierten Kanals in dBFS, wobei 0 dBFS (digital clipping point) +22 dBu entspricht. Signale mit zu hohem Pegel von über 0 dBFS werden durch Leuchten der O/L LED angezeigt. Für die meisten Einganssgnale ist der Durschnittswert von -10 bis -6 dBFS empfehlenswert. Benutzen Sie den SOURCE Schalter um die Anzeige für einen bestimmten Kanal auszuwählen.

SOURCE (Taster)

Dieser Taster schaltet durch wiederholtes Drücken hintereinander die Kanäle auf die Pegelanzeige. Die O/L LED des ausgewählten Kanals leuchtet.

Zusätzlich zu den analogen Ausgängen kann der OctoPre LE optional mit A/D- und D/A-Wandlerm (CODEC) ausgestattet werden. Dadurch wird eine hochwertige A/D-Wandlung direkt im Gerät vor den Übertragungswegen zu DAWs (Interface oder Soundkarten) oder anderen Aufnahmcmedien gewährleistet. Ein D/A-Wandler ist in der Wandler-Option ebenso enthalten und ermöglicht den Anschluß digitaler Ausgänger einer DAW (Interface oder Soundkarte) für z.B. Abhörzwecke. Alle acht Kanäle werden über die rücksitigen Klinkenausgänge ausgegeben; alternativ nur 1-4 / 5-8, sichefolgende Abschnitte.

DEUTSCH

Der optionale Digitalwandler hat zwei optische ADAT™ Lichtwellenleiter-Anschlüsse, einen Aus- und einen Eingang. Das Format ist 24 Bit in 44.1 oder 48 kHz, die Samplerate wird auf der Frontseite eingestellt. Lichtwellenleiter (Lightpipe) sind über Ihren Musikalienhändler oder Studioausstatter erhältlich. Weitere Details siehe Anleitung der Digitalkarte.

BEDIENFUNKTIONEN DIGITALWANDLERS

DES

OPTIONALEN

CLOCK (Taster)

Durch diesen Taster wird die Word Clock (WC) Quelle gewählt. Durch Drücken wird hintereinander durch die fünf Möglichkeiten geschaltet: Internet Quartz (in 44.1 oder 48 kHz), externe WC Quelle (Eingang auf der Rückseite), externe WC Quelle in 256x (Eingang auf der Rückseite), oder die WC die im eingehenden ADAT™ Signal enthalten ist (Eingang auf der Rückseite). Die grüne LED zeigt die gewählte Quelle an.

ADC LOCK (LED)

Diese LED zeigt, dass die internen A/D Chips korrekt zum eingehenden WC Signal synchronisiert sind (anliegend am rücksitigen WC BNC Anschluss wenn Word Clock oder 256x gewählt ist oder anliegend am ADATT™ Eingang wenn ADATT™ gewählt wurde). Wenn ein Synchronisations-Problem auftritt, hört die ADC LOCK LED auf zu leuchten, und die entsprechende CLOCK LED blinkt. Wenn die Synchronisation erfolgreich ist, leuchtet die ADC LOCK LED, die gewählte CLOCK SOURCE (WC Quelle) und, wenn eine externe Quelle gewählt wurde, die Sample Rate LED.

OPTIONALE DIGITAL-WANDLER RÜCKSEITIGE ANSCHLÜSSE UND SCHALTER

ADAT™ IN (Eingang optische Lichtwellenleiter 'lightpipe' Anschluß)

Dieser Anschluß ermöglicht die Zuführung eines ADAT™ Multikanal Digitalsignales zum Analog/Digital-Wandler und Ausspielung über die rückseitigen Lineausgänge (wenn über die entsprechenden Schalter angewählt, siehe unten) für z.B. Monitoring bis zu 7.1 Surround.

ADAT™ OUT (Ausgang optische Lichtwellenleiter 'lightpipe' Anschluß)

Dieser Anschluß überträgt die eingehenden Analogsignale im ADAT™ Digital Multikanalformat zu Digitalen Audio Workstations (DAW) oder anderen Aufnahme- oder Signalverarbeitungsgeräten. Dieser Ausgang kann für alle acht Kanale genutzt werden, während gleichzeitig die ADAT™ Eingänge/Wandlung zu den Line Ausgängen für das Monitoring verwendet wird.

WORD CLOCK IN (Eingang BNC Anschluß)

Dieser Anschluß bietet den Eingang für externe Word Clock oder 256x Clock, um die optionalen OctoPre LE A/D Wandler zu externen WC Quellen synchronisieren zu können (siehe CLOCK Auswahl in OPTIONALE DIGITAL WANDLER, Bedienung Front Funktionen). Für weiterführende Hilfe für Digital Setups siehe Unterstützung auf www.focusrite.com.

WORD CLOCK OUT (Ausgang BNC Anschluß)

Dieser Anschluß gibt das Word Clock Signal der optionalen Wandlerkarte aus, um den OctoPre LE als Master Clock für weitere angeschlossene Digitalgeräte (Slave) fungieren zu lassen. Wenn der OctoPre LE zu einer externe WC Quelle synchronisiert ist und die ADC Lock LED leuchtet, gibt dieser Ausgang die Frequenz, die auf der Front angezeigt wird aus (44.1kHz, 48kHz oder 256x), um weiter Geräte zu synchronisieren. Für weiterführende Hilfe für Digital Setups siehe Unterstützung auf www.focuswrite.com.

DAC TO LINE OUT (Schalter, D/A Wandler zu Line-Ausgang)

Der OctPre LE kann als Monitoringeinheit für digitale Ausgänge von DAW oder anderen Aufnahringeräten fungieren; der ADAIT™ Eingang kann auf die analogen Line-Ausgänge geroutet werden. Mittels zweier Schalter (1-4, 5-8) können die Kanäle 1-4 und/oder 5-8 vom ADAIT™ Eingang den entsprechenden Line-Ausgängen der Rücksite zugeführt werden. Somit können mit beiden aktivierten Schaltern 7.1 Surround Monitoring oder analoge Subgruppen-Mixes ermöglicht werden. Der digitale ADATT™ Ausgang kann weiterhin für die Wandlung und Ausgabe der eingehenden Signale am OctoPre LE verwendet werden. Wenn nur ein Schalter aktiviert ist (für Monitoring mit bis zu 4 Kanälen des Adat™ Einganges) können die vier übrigen Line Ausgänge für andere Verwendungen zur Verfügung stehen.

FAQ - HÄUFIGE FRAGEN

Sollte ich symmetrische Anschlüsse mit meinem OctoPre LE verwenden?

Vorzugsweise ja; die analogen Line-Pegel Ein- und Ausgänge sind symmetrisch und arbeiten bei +4 dBu. Es ist möglich, unsymmetrische Geräte an den Octore LE anzuschließen, der Signalpegel wird allerdings um 6 dB geringer sein. Kanäle 1 und 2 sind für unsymmetrische Anschlüsse vorgesehen, wenn der INST Schalter des entsprechenden Kanales aktiviert ist.

Besitzt der OctoPre LE die gleiche spektakuläre Bandbreite, die auch der RED und ISA Serie die Reputation des "Open-End"-Sounds gegeben haben?

Ja. Die Audio-Bandbreite des OctoPre LE ist 10 Hz bis 122 kHz!

Kann ich meinen OctoPre-LE bei internationelen Reisen mitnehmen?

Das hängt davon ab, es gibt drei Versionen des OctoPre-LE-Netzteiles. Eines ist mit 100-120 V für Nord Amerika und Japan passend, zwei weitere Versionen (200-240 V) sind für England und Europa gebaut (lediglich der Netzstecker ist unterschiedlich). Der OctoPre LE wird in der Region, in der Sie ihn gekauft haben, passen. Wenn die Netzversorgung ihres Zielortes gleich ist, können Sie den OctoPre LE verwenden. Für Reisen in Gebiete mit abweichender Netzspanung erhalten Sie dafür Netzteile von Ihrem Focusrite Distributor.

Kann ich später noch eine ADDA-Wandlerkarte für meinen analogen OctoPre LE nachrüsten?

Ja, Sie können dies sogar selbst durchführen. Lediglich das Lösen/Andrehen einiger Schrauben und befestigen dreier Steckverbindungen für den Anschluß an die Hauptplatine ist nötig.

PROBLEMLÖSUNG

Keine LEDs leuchten

- Ist der POWER Schalter an?

• Wird das richtige Netzteil verwendet?

- Ist die Sicherung defekt?

Kcin Ausgangssignal bei Verwendung des MIC INPUT

- Ist der POWER Schalter an?

- Ist der Pegel richtig eingestellt? (Siehe 'Anschlüsse und Bedienung')

- Ist etwas am entsprechenden LINE Eingang auf der Front angeschlossen?

• Bei Mikrofonen die Phantomspannung benötigen: ist der +48 V Schalter angeschaltet? (Bei Unsicherheit ob Phantomspeisung für Ihr Mikro benötigt wird siehe Anleitung Ihres Mikrofones)
• Sind die DAC TO LINE OUT Schalter ausgeschaltet?

Kein Ausgangssignal bei Gebrauch des LINE INPUT

- Ist der POWER Schalter an?

• Ist der Pegel richtig eingestellt? (Siehe 'Anschlüsse und Bedienung')
• Ist der INST Schalter auf der Front ausgeschaltet? (nur Kanal 1 & 2)
• Sind die DAC TO LINE OUT Schalter ausgeschaltet?

Kein Ausgangsignal bei Gebrauch des INSTRUMENT INPUT (nur Kanal 1 & 2)

• Ist der POWER Schalter an?
• Ist der Pegel richtig eingestellt? (Siehe 'Anschlüsse und Bedienung')
• Ist der INST Schalter auf der Front ausgeschaltet?
• Sind die DAC TO LINE OUT Schalter ausgeschaltet?

Kein Ausgang bei Gebrauch der optionalen Digital Wandler Karte

• Ist das nachfolgende Gerät auf die richtige Sample Rate eingestellt (44.1 oder 48kHz)?
• Ist das nachfolgende Gerät eingestellt um Digital Audio in 24-bit zu empfangen?
• Ist das nachfolgende Gerät zu einer internen oder anderen Word Clock synchronisiert statt zum ADAT™ Signal, das vom OctoPre LE kommt?
• Wenn der OctoPre LE als Slave zu einer externen WC synchronisiert ist, ist dies richtig eingestellt? (Siehe OPTIONALER DIGITAL WANDLER Informationen weiter oben)

Kein Ausgang des Signales des ADAT™ Eingangs auf der Rückseite

• Sind die DAC TO LINE OUT Schalter eingeschaltet?
• Hat das ankommende Audiosignal die korrekte Sample Rate (44.1/48kHz) und Bit Auflösung (24-bit)?

KONTAKT

Bei weiterführenden Fragen zum OctoPre LE oder anhaltenden Schwierigkeiten lesen Sie bitte die Packungsbeilage oder fragen Sie Ihren Arzt oder Apotheker oder besuchen Sie die Hilfestellung bei www.focusrite.com oder wenden sich an Ihren Therapcuten beim deutschen Vertrieb: [e-mail], fon 05451-9408-0.

['ADAT™' ist eine registrierte Handelsmarke von Alesis]
