PCI 7DC MW and BACKCAN

Quick Star Guide

Grazie per azor acquistato questo alpartarante da parete concorso di pardo constrato drope Tammy per applicazioni di installazione. I sistemi di alportarenti Tammy sono sistemi di alportaranti di qualità monitor basati sull'esperoria dell'accensione nella produzione di alportarati a cabinet di studio di static qualità. I design esclusivi delle unità di alienamento e la tecnologia a larghezza di banda larga accionano che questi alportarati offrono le prestazione essenziali per applicazioni quali installazioni audio distribuite multi-room, sistemi home theater e sistemi audio discreti, nonché in altre altre applicazioni in cui o spazio è limitato da successo del suo supplement ma definitiva e ancora fondamentale. La costruzione dell'alportaranti si basa su un dettrettore rigeio in ABS modellato con un occorrente integrità strutturali; questo, quando combinato con il retro può garantire una piattaforma immensamente stabile per i concludenti per offrire prestazione ottimali. Completano ogni site di arredamento, la griglia metallica trafostra e la comica e baso profilo possano essere vernidate per integrarsi perfettamente con l'ambiente domestico. Il risultato è un sistema che offre un suo condità di audifica con una minima avrebbe dello spaso abtrative.

Disimballaggio

Ogni prodotto Tannoy viene accuratamente ispezionato prima della spedizione. Dopo aver disimballato, ispezionare il prodotto per assicurarsi che non si siano verificati danni durante il trasporto. Nell'improbabile eventualità di danni, informare il rivenditore e conservare tutti i materiali di spedizione poiché il rivenditore potrebbe richiedere la spedizione di ritorno.

Avvisi di sicurezza

Tannoy non sarà ritenuta responsabile per eventuali danni causati dall'installazione impropria di questi ai topartanti.

NL

Invoering

Guida d'installazione

Installazione sul retro della lattina

AVVERTIMENTO: Questa procedura richiede l'uso di un assistente e l'uso di dispositivi di protezione individuale, come archiali e quanti di sicurezza.

AVVERTIMENTO: Per evittare potenziali danni al tuo altoparlante, assicurati che l'amplificatore di potenza sia spento prima di collegare o scollegare qualsiasi cavo.

AVVERTIMENTO: Assicurati che non di siano linee elettriche, altri casi o tubature come acqua, l'ognature, linee del gas nel luogo prescelto.

La procedura seguente descrive l'installazione e il cablaggio del retro del PCI 7DC 10° in una tipica parete di montanti da 2" x 4" con centri di 16", con cartongesso cartongesso non ancora installato.

Dopo aver installato la lattina posteriore e il muro a secco, il gruppo altoparianti PCI 7DC IV può essere collegato al cablaggio della lattina posteriore e installato e la maschera di vernice aggiunta durante la pittura e la finitura della parete.

Procedura

Sequire i passaggi della procedura di seguito nell'online in cui sono presentati. Leggi tutte le istruzioni prima di inoltare.

1. Individuare una posizione di montaggio adatta per l'altoparlante che offra prestazioni acustiche ottimali per l'ambiente di ascolto e il sistema audio, e che sia anche pratica ed esteticamente gradevole.
2. Lasciare spazio sufficiente per consentire al cavo dell'altoparlante di entrare nel pressuravo inferiore e con spazio sufficiente per serrare le viti che fesano le staffe alla parte posteriore.

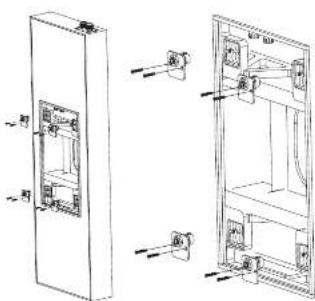

3. Installare le quattro staffe sul montanti a muro e assicurarsi che la distanza tra le staffe superiore e inferiore sia come mostrato in Fig. 1.
4. Con l'aiuto di un assistente, sollevare con cautela il barattolo posteriore tra le stalle (Fig. 2), con l'ingresso del cavo in basso.
5. Assicurati che la lattina posteriore sia a piombo e livellata e che la sua faccia anteriore sia lissureggiante con la faccia anteriore dei temi del muro. Avvitare le 4 staffe alla lattina posteriore.
6. Nota: se si installa la lattina posteriore con l'ingresso del cavo in alto, le quattro piccole staffe che accettano le viti di montaggio dell'altoparlante derono essere motate di 180 gradi. Allentare le 2 piccole viti e riorientare dalla sua staffa piccola come mostrato (Fig. 2b).

Fig. 2b Rorientare le quattro staffe se il BACK CAN è installato con l'ingresso del cava in alto

1000 mm (40.05°)

Fig. 1 Installare le staffe sui montanti a parete

Cablaggio della lattina posteriore

AVVERTIMENTO: Per evittare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare qualsiasi cavo.

AVVERTIMENTO: Prima di accendere l'amplificatore, ricontrollare che tutti i collegamenti stano saldi e che la polarità sia corretta.

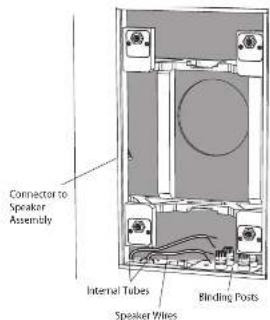

I collegamenti dei casi degli altoparanti vengono effettuati ai terminali interni all'interno del contentore posteriore. Sono presente due tubi interni che consentono l'incimento di uscita dei cablaggio dell'altoparlante vicino ai terminali dell'altoparlante all'interno del contentore posteriore. I terminali degli altoparanti sono precabili a un connettore interno che si collega al gruppo degli altoparanti quando è installato.

I terminali degli altoparlanti sono progettati per supportare casi per altoparlanti di alta qualità.

1. Rimuovere il coperchio dal retro della lattina sostando le quattro viti che lo tengono in posizione (Fig. 3).
2. Installare il cavo dell'altoparlante attraverso uno del pressacavi e lasciare un gioco sufficiente per effettuare i collegamenti (Fig. 4). Stringere il pressacavo e fissare il cavo dell'altoparlante per evitare che si nuova e si nuova durante il funzionamento. Assicurarsi che il cavo dell'altoparlante non senga a contratto con chiodi e viti che potrebbero danneggare l'isparmente. Viene fornito un secondo pressacavo per consentire l'installazione di un secondo passaggio del cavo dell'altoparlante.
3. Spelare circa 8 mm (1/4") dello strato protettivo esterno di ciascun conduttore.
4. Il filo positivo dal tuo amplificatore dovrebbe andare a uno dei terminali rossi (positivo) all'interno della lattna posteriore (Fig.5). Il filo negativo del tuo amplificatore dovrebbe essere collegato a uno dei terminali noni (negativo). È possibile utilizzare gli altri terminali rosso e nem per far possare il cablaggio dell'altoparlante dall'altro pressacavo e verso un altro altoparlante.
5. Assicurati che i casi dell'altoparlante sianno fossati all'interno del contenitore posteriore in modo che non si nuovano e non tocchiro il uno dell'altoparlante quando è installato.
6. La copertura può essere reinstallata fino al momento dell'installazione del muro a secco.

Fig. 3. Rimozione del coperchio

Socukor Wire

Fig. 4. Installazione del cavo dell'altoparlante sul retro del contenitore

Fig. 5. Installazione del cavo dell'altoparlante sui terminali della lattina posteriore

Installazione del muro a secco

1. L'installazione del muro a secco intorno alla posterione del barattolo posteriore viene eseguita al meglio utilizzando un unico foglio di grandi dimensioni con la linea centrale verticale contrata sulla linea centrale verticale posteriore del barattolo (Fig. 6). In alternativa, la copertura può essere lasciata e il muro a secco installato in quattro sezioni attorno alla copertura.
2. Se si decisidera tagliare l'apertura del muro a secco prima dell'installazione, utilizzare la copertura posteriore come guida. Il passaggio 4 di seguito descrive il taglio dopo l'installazione. Usa il metodo che preferisci.
3. Usa l'adesivo sui penni del muro e sulla parte antenore del retro del barattolo e installa il muro a secco usando viti per cartongesso a una distanza di circa 8-10 polidi funa dall'altra. Ci contribuiata a preversire il rumore del muro e il movimento del muro a secco e un mirror durante il funzionamento. Se la lattina posteriore viene installata su una parete interna, è possibile aggiungere anche adesivo e viti extra al muro a secco utilizzato nella stanza dietro la lattina.

ATTENZIONE: Assicurati che le viti per cartongesso non entrino mai nella cassa di legno del retro della lattina.

Fig. 5. VIII per cartongesso.

1. Doprù l'installazione del muro a secco, ritagliare con cura il foro nel muro a secco con un attrezzo manuale adatto, usando come guida l'apertura nella parte posteriore del barattivo (Fig. 7). Fare attenzione a non tagliare all'interno dell'apertura posteriore della latina o tagliare i casi degli altoparianti, assicurati che l'apertura del muro a secco non sia più grande dell'apertura della latina posteriore. Rimuovere polvere o detriti dall'interno della latina posteriore.
2. Il coperchio può essere reinstallato fino al momento dell'installazione dell'atopartante.

Fig. 7. Muro a secco rimosso dall'apertura

Installazione PCI 7DC IW

Con il pannello posteriore PCI 7DC IV calato e installato e il muro a secco tagliato come mostrato nelle istruzioni precedenti, il gruppo altoparlante PCI 7DC IV può essere inserito nel pannello posteriore.

Procedura

1. Con l'aiuto di un assistente, sollevare il gruppo al coparlante PCI 70C NV vicino all'apertura del muro a setto e collegare saliamente il connettore dei cablaggio a quattro pin al connettore corrispondente all'interno del contentore posteriore (Fig. 1).

2. Installare i gruppo altoparlante nella parte posterione, premiendo prima le quattro viti fino in fondo, quindi semandole a mano (Fig. 2). Assurarsi di non intrappolare il cablaggio dell'altoparlante o le cita durante l'installazione. ATTENZIONE: Non serrare eccessivamente le viti: ciò non è necessario per ottenere una forte tenuta acustica sul retro della fattina o sulla parete e rischia di danneggiarsi.

La pittura

1. Viene fornita una maschera di venice per proteggere la balla dell'altoparlante e i crver da venice, polvere e debritti. Il permette di dipingere e riferire il muro dopo l'installazione del gruppo altoparlante nella lattina posteriore.

2. Premi la maschera di vernice nella parte anteriore del telaio, dove verra tenuta in posizione dai magneti. Questa maschera viene lasciata in posizione mentre si dipingono la parete e la comice del telaio (Fig.3).

3. Si consiglia vivamente di spruozare separatamente la griglia metallica perforata, in quanto ciò evitera l'intusamento dei loni. Se la pittura con un pennello è l'unica opzione, più stratti sottili di vernice forniranno una finitura superiore a quella ottenuta con uno applicato troppo spesso.

Fig. 1. Collegamento del cablaggio

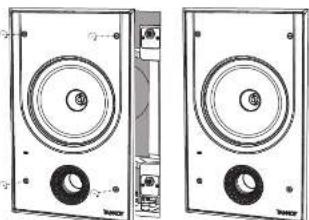

Fig. 2. Installazione nel BACK CAN

Fig. 3. Maschera di vernice installata

Test del sistema

1. Accendere l'amplificatore con il controllo del volume al minimo. Selezionare una sorgente di segnale adatta e alzare lentamente il volume a un livello basso. Verificare che l'altoparlante funzioni correttamente e sia in fase - in caso contrario, spegnere l'amplificatore e ricontrollare i collegamenti.
2. L'interruttore HF ha tre posizioni, con 0 dB lat. Regolare quanto necessario in base alla posizione della stanza e alle condizioni acustiche (Fig. 4).
3. Controllare attentamente l'area circostante l'installazione e ascoltare attentamente per assessori che non vi slano mani o timori che potrebbero compromettere il godimento del sistema. In caso affermativo, individuare e silenziare le cause utilizzando fascite per cavi o materiale di incallaggio adeguato.

Installazione della griglia

1. Premere la griglia nel telaio, dove sarà tenuta in posizione da magneti (Fig.5).
2. Per rimuovere la griglia, avvolgere una graffietta aperta o una lunghezza simile di filo solicio, attraverso due forvicino a un angolo e tirare delicatamento. La griglia è progettata per essere bon aderanto, quindi inciso il filo in ogni angolo a turno, trifanzo con attenzione per estare distorzionali della nete. In alternativa, la camma della griglia può essere dimossa utilizzando un grande magnete.

Fig. 4. Interruttore HF

Fig. 5. Griglia installata
