S1386WHN - Proiettore ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore
Marca	Acer
Modello	S1386WHN
Tecnologia di visualizzazione	DLP
Risoluzione nativa	WXGA (1280 x 800)
Luminosità	3800 lumen ANSI
Rapporto di contrasto	20 000:1
Durata della lampada	5000 ore (modalità normale), 10000 ore (modalità economica)
Ingressi video	1 x HDMI, 1 x VGA, 1 x Composite, 1 x USB
Uscita audio	1 x jack cuffie 3,5 mm
Connettività di rete	LAN, Wi-Fi (con dongle opzionale)
Funzioni wireless	Proiezione tramite Acer eDisplayPro (iOS, Android, Windows, Mac)
Modalità multimediale	Lettura di foto, documenti, video da chiavetta USB
Correzione trapezoidale	Verticale, +/- 40 gradi
Zoom	Digitale, 1:1
Dimensioni (L x P x A)	313 x 240 x 114 mm
Peso	2,7 kg
Alimentazione	100-240 V AC, 50/60 Hz
Consumo elettrico	300 W (normale), < 0,5 W (standby)
Manutenzione	Pulire il filtro dell'aria ogni 500 ore; sostituire la lampada dopo l'uso
Sicurezza	Blocco Kensington, password amministratore
Pezzi di ricambio disponibili	Lampada di ricambio (modello: Acer LMP-C220), telecomando, filtro dell'aria
Indice di riparabilità	Accesso facile alla lampada e al filtro; documentazione disponibile online

Domande frequenti - S1386WHN ACER

Come collegare il mio smartphone al proiettore senza fili?

Installa l'app Acer eDisplayPro da Google Play o dall'Apple Store. Assicurati che il proiettore sia connesso alla rete (LAN o Wi-Fi con il dongle opzionale). Apri l'app e seleziona il proiettore visualizzato (chiamato AcerProjector_XXXXXXX). Inserisci la password indicata sullo schermo del proiettore.

Come leggere file da una chiavetta USB?

Collega la chiavetta USB alla porta USB del proiettore. Seleziona la sorgente Multimediale nel menu. Potrai sfogliare e visualizzare foto, documenti e video.

Qual è la risoluzione massima supportata?

La risoluzione nativa è WXGA (1280 x 800). Il proiettore può accettare segnali fino a 1920 x 1080 (Full HD) scalandoli.

Come pulire il filtro dell'aria?

Spegni il proiettore e scollegalo. Apri il vano del filtro (di solito sul lato). Rimuovi il filtro e puliscilo con un aspirapolvere o acqua saponata. Lascia asciugare completamente prima di rimontarlo.

Qual è la durata della lampada?

La lampada dura circa 5000 ore in modalità normale e 10000 ore in modalità economica. Sostituiscila quando l'immagine diventa scura o il led lampeggia.

Come reimpostare la password amministratore?

La password predefinita è admin. Se l'hai dimenticata, contatta il supporto Acer. Puoi anche ripristinare le impostazioni di fabbrica tramite il menu OSD.

Posso proiettare da un Mac?

Sì, scarica il software Acer eDisplayPro per Mac dal sito Acer. Connettiti alla stessa rete del proiettore e avvia l'app.

Come regolare l'immagine se è deformata?

Usa la correzione trapezoidale verticale tramite il menu OSD. Puoi anche spostare il proiettore o usare lo zoom digitale per regolare le dimensioni.

Quali cavi sono inclusi nella confezione?

Il proiettore viene fornito con un cavo di alimentazione, un cavo VGA, un cavo audio e il telecomando. Il dongle Wi-Fi è opzionale.

Come sostituire la lampada?

Spegni e scollega il proiettore. Aspetta che si raffreddi. Apri il coperchio della lampada, svita la vecchia lampada e inserisci la nuova (modello Acer LMP-C220). Richiudi il coperchio e resetta il contatore della lampada nel menu.

MANUALE UTENTE S1386WHN ACER

Acer eDisplayPro Management dispone di potente visualizzazione wireless e funzioni di controllo LAN (tramite sorgente LAN/WiFi) e visualizzazione locale di documenti/foto (tramite sorgente file multimediali).

Acer eDisplayPro: Istruzioni di installazione e connessione

■ Punto 1, Assicurarsi che il proiettore disponga di rete e selezionare la sorgente "LAN/WiFi"

- Installare il dongle del kit di proiezione wireless Acer (opzionale) sul proiettore o collegare il cavo LAN al proiettore. Accendere il proiettore e commutare la sorgente "LAN/WiFi".

■ Punto 2, Scaricare e installare il software/l'APP del dispositivo

- Per i dispositivi mobili, scaricare l'app Acer eDisplayPro da Google Play (Android) o Apple Store (iOS).

- Per NB/PC, è possibile scaricare il programma di installazione Acer eDisplayPro dal sito web globale Acer. Oppure è possibile aprire il browser e immettere l'indirizzo IP del server 192.168.100.10 (necessario per connettere il proiettore al dispositivo tramite LAN e impostare DHCP Off) per accedere ad Acer webpage management e scaricare il programma di installazione. Le password sono necessarie per accedere prima dell'uso (ID utente predefinito: Amministratore / Password: admin).

(Le fasi in questa sezione si basano sul sistema operativo Windows 10)

1. Portare su "Off" l'opzione DHCP sul proiettore.
2. Configurare Indirizzo IP, Subnet Mask, Gateway e DNS sul proiettore.
3. Aprire la pagina Centro connessioni di rete e condivisione sul PC e assegnare parametri di rete identici sul PC e sul proiettore. Fare clic su "OK" per salvare i parametri.

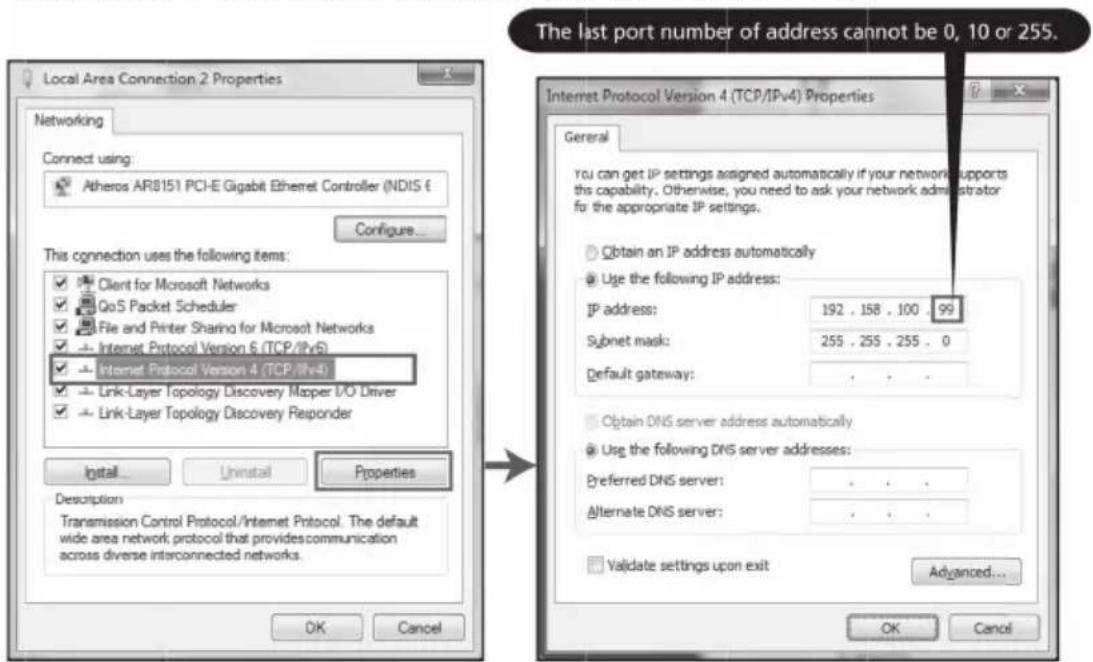

- S ul PC (laptop), selezionare Start > Pannello di controllo > Connessioni di rete > Connessione alla rete locale (LAN) e selezionare Proprietà. Nella finestra Proprietà, selezionare la scheda Generale, quindi selezionare Protocollo Internet (TCP/IPv4). Digitare Indirizzo IP (indirizzo IP impostato tra 192.168.100.1 e 192.168.100.254) e Subnet Mask, quindi pre mere "OK".

1. A prire il browser e immettere l'indirizzo IP del server 192.168.100.10 per trovare la pagina principale di acer pagina web gestione.

■ Punto 3, Connettere il dispositivo al proiettore

- Prima di avviare l'APP, l'utente apre le impostazioni WiFi su NB / PC / Smartphone / Tablet e trovare il nome del proiettore (ID proiettore), ovvero AcerProjector_XXXXXXX, e connetterlo.

■ Punto 4, Display

- Aprire l'APP eDisplayPro eselezionare il dispositivo il cui nome corrisponde all'ID proiettore, quindi immettere la password mostrata sulla schermata iniziale ed effettuare la visualizzazione.

Nota: Per ulteriori dettagli sulla funzione, scaricare il manuale dell'utente dal sito web ufficiale Acer.

Acer eDisplayPro: Interfaccia e funzioni

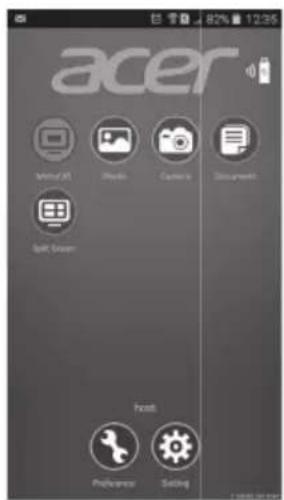

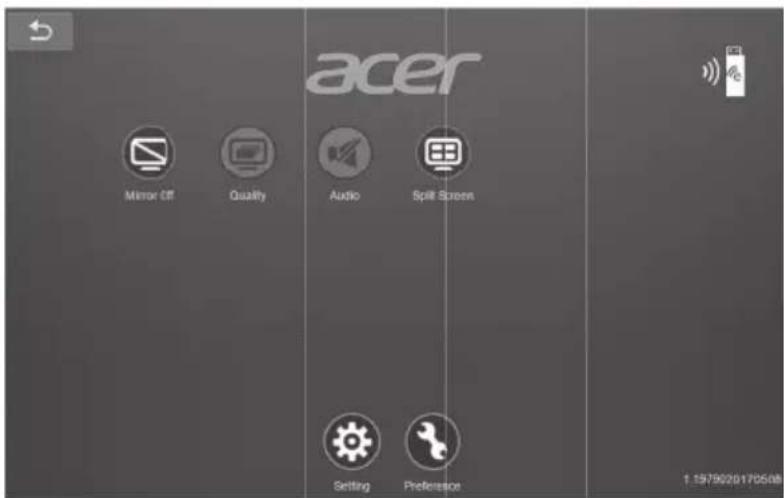

AcereDisplay Pro per dis positivimobili dispone di funzioni quali Foto, Fotocamera live, Office Viewer e Sche·mo suddiviso. Per NB/PC, dispone di Mirroring Display e Schermo suddiviso. Una volta eseguita questa app, è possibile proiettare il piccolo schermo dal dispositivo su uno più grande tramite il proiettore.

(iOS/Andrc id)

(Windows/Mac OS)

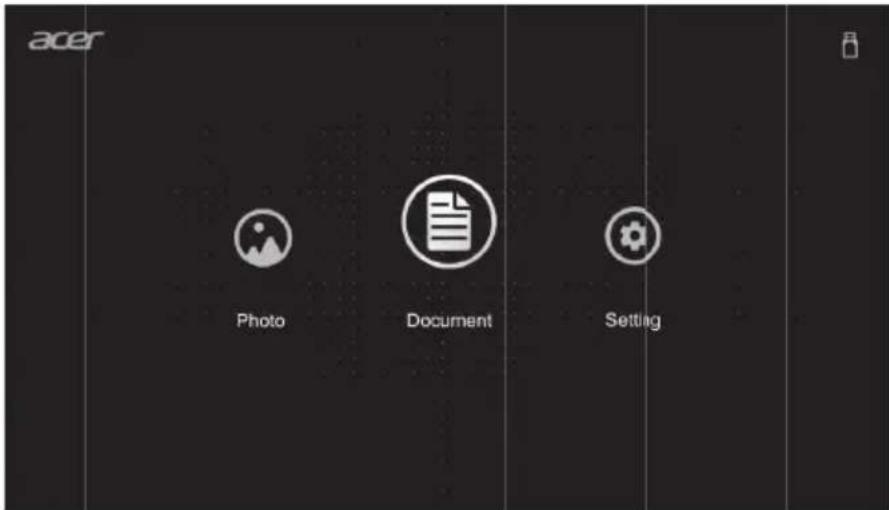

Modalità file multimediali

Accedere alla modalità file multimediali selezionando la sorgente "file multimediali" per visualizzare la pagina principale di file multimediali. Questa modalità consente di cercare i file dati memorizzati nella chiavetta USB dopo la connessione al proiettore.
