MANUALE UTENTE MOD-71 MPM

IT Vi auguriamo soddisfazione di unizzo dei nostro prodotto e vi inviorno a usufruire dell'ampia offerta commerciale della ditta MPM

INDICAZIONI RELATIVE ALLA SICUREZZA DI UTILIZZO

Leggere attentamente le istruzioni per l'uso prima di utilizzare il prodotto.

Il dispositivo può essere utilizzato solo con l'adattatore di alimentazione incluso.

- Il dispositivo è destinato ad uso domestico.

• Utilizzare l'aspirapolvere solo nei locali e solo per la pulizia delle superfici asciutte. Asciugare i tappeti puliti con acqua prima di procedere con la scopa elettrica.
• Non utilizzare il dispositivo per scopi diversi da quelli per i quali è destinato.

- Non utilizzare il dispositivo per aspirare liquidi, cenere, mozziconi di sigaretta, oli, oggetti appuntiti, ecc. Questo potrebbe danneggia-re il dispositivo o causare anche un incendio! È vietato utilizzare l'aspirapolvere in prossimità di liquidi o sostanze infiammabili!

• Non dirigere gli elementi di aspirazione dell'aspirapolvere in direzione di persone e animali. Prestare particolare attenzione a non avvicinare gli elementi di aspirazione agli occhi, alle orecchie e ai capelli.
• Non utilizzare l'apparecchio senza i filtri correttamente montati.

-Adottare particolare prudenza quando i bambini sono vicini al dispositivo.
-Non immergere l'apparecchio, la spazzola elettrica, il cavo e la spina in acqua o altri liquidi!
- Non lasciare il dispositivo incustodito mentre è in funzione.
-Rimuovere sempre la spina dalla presa di corrente quando il dispositivo non è utilizzato.
-Rimuovere sempre la spina dalla presa di corrente prima delle operazioni di pulizia.
-Ispezionare regolarmente l'involucro per verificare che non sia danneggiato.

- Non utilizzare mai un apparecchio danneggiato, anche quando è danneggiato il cavo o la spina. In questo caso, affidare la ripa razione a un centro di assistenza autorizzato.

• L'uso di accessori non raccomandati dal produttore può causare danni al dispositivo, incendi o lesioni.
• Non utilizzare il dispositivo all'aperto.
• Non coprire l'apparecchio durante il funzionamento, non coprire le aperture di ingresso/uscita.

- Tenere la scopa elettrica lontano da ogni fonte di calore (radiatori, fornelli, ecc.) in quanto il suo alloggiamento è in plastica.

- Non piegare, non appendere il cavo a spigoli vivi.

-Durante il lavoro, toccare solo le superfici destinate a questo scopo, ad es. maniglie, manopole di regolazione, ecc.

- Questo dispositivo può essere utilizzato da bambini dagli 8 anni in poi o da persone con capacità fisiche e mentali ridotte e con mancanza di esperienza e conoscenza dell'attrezzatura, qualora venga fornita una supervisione o un'istruzione sull'uso sicuro dell'attrezzatura, in modo tale che i pericoli correlati siano chiaramente compresi. I bambini senza la supervisione di un adulto non possono eseguire la pulizia o la manutenzione dell'attrezzatura.

- Tenere il dispositivo e il suo cavo fuori dalla portata dei bambini con meno di 8 anni.

- I bambini non devono giocare con l'apparecchio.

-Verificare se i parametri di alimentazione della targhetta corrispondano ai parametri della Vostra rete di alimentazione.

- Non collegare la spina alla presa di corrente con le mani bagnate.

- Non estrarre la spina dalla presa di corrente tirando il cavo.

- Non tirare l'apparecchio tirando il cavo.

- Il dispositivo è dotato di una batteria composta da più celle combinate in un'unica unità, la sua sostituzione può essere effettuata solo da persone adeguatamente addestrate.

- Non tentare di aprire da soli la custodia della batteria.

- Non esporre la batteria al fuoco, a temperature estreme (inferiori a -10, superiori a +50°), all'acqua, all'umidità o alla luce solare prolungata.

- Non conservare la batteria insieme a oggetti metallici, ad es. graffette, chiodi, monete, ecc., né cortocircuitare deliberatamente i terminali negativo e positivo - rischio di accensione, esplosione.

- Non consentire situazioni che possano causare la deformazione della batteria, ad es. urti significativi, vibrazioni, pressione meccanica, ecc. – la batteria non deve essere utilizzata se è stata danneggiata (danni meccanici, perdite, ecc.).

- Non lasciare che la batteria si scarichi profondamente.

-Controllare regolarmente lo stato di carica della batteria: non lasciare la batteria incontrollata per lunghi periodi di tempo.

- Se si verifica una perdita dalla batteria, non toccare la sostanza che è fuoriuscita dalla batteria.

• L'imballaggio non è un giocattolo: tenere i componenti dell'imballaggio (sacchetti di plastica, cartoni, polistirolo, ecc.) lontano dalla portata dei bambini.
• AVVERTENZA! Non permettere ai bambini di giocare con la pellicola. Pericolo di soffocamento!

DESCRIZIONE DEL DISPOSITIVO

1. Impugnatura
2. Unità motore
3. Leva di rilascio del contenitore della polvere
4. Tubo di alluminio
5. Elettrospazzola multifunzione retroil - luminata
6. Batteria agli ioni di litio da 29,6 V
7. Schermo digitale

8. Serbatoio per la polvere

9. Chiave di sblocco del tubo in allumi - nio

10. Chiave di piegatura del tubo
11. Chiave di sblocco dell'elettrospazzola
12. Attacco per fessure
13. Fissaggio tappezzeria
14. Attacco setole
15. Staffa per montaggio a parete con set tasselli e viti
16. Rullo elettrospazzola in velluto
17. Caricabatterie

La scopa elettrica MOD-71 combina la comodità di utilizzo dell'aspirapolvere ciclonico e l'a-spirapolvere senza fili. La tecnologia ciclonica consente di filtrare la polvere senza utilizzare sacchetti per la polvere grazie alla forza centrifuga, permettendo di svuotare facilmente il contenitore per la polvere sopra la pattumiera. La batteria agli ioni di litio con uno dei più alti rapporti energia/peso rende il dispositivo leggero e garantisce una lunga autonomia dopo la ricarica. L'aspirapolvere è dotato di una regolazione della potenza di aspirazione a tre stadi AUTO, MAX, ECO.

AUTO – la tecnologia SMART cambia automaticamente la modalità di aspirazione in base alla quantità e al tipo di sporco e al tipo di pavimento, inoltre, il sensore di polvere utilizzato determina da solo la potenza di aspirazione. L'orario di lavoro è di circa 50 min. a seconda dello sporco.

MAX – pulizia intensiva della superficie sporca con la massima potenza di aspirazione. L'orario di lavoro è di circa 15 min. a seconda dello sporco.

ECO – consente l'aspirazione a lungo termine di superfici con sporco ridotto al minimo. Il tempo massimo di funzionamento è di circa 60 min. A seconda dello sporco, ti permetterà di aspirare l'intero appartamento.

PRIMA DEL PRIMO UTILIZZO

1. Caricare la batteria ricaricabile della scopa (vedere il cap. "CARICA DELLA BATTERIA").
2. Controllare che l'aspirapolvere non abbia subito danni durante il trasporto. In caso di eventuali danni, contattare il rivenditore.
3. Assicurarsi che i parametri della rete corrispondano ai dati della targhetta nominale del caricabatterie.

4. Estrarre la scopa elettrica dalla scatola, rimuovere tutti gli adesivi, i blocchi di trasporto, i sacchetti e i riempitivi.

5. Montare correttamente la scopa (vedere il cap. "MONTAGGIO DELLA SCOPA ELETTRICA").

MONTAGGIO (SMONTAGGIO) DELL'ASPIRAPOLVERE

ATTENZIONE! Non far funzionare l'aspirapolvere quando non è montato!

ATTENZIONE! Durante il montaggio del tubo e degli accessori, fare attenzione a non danneggiare i delicati connettori che alimentano l'elettrospazzola.

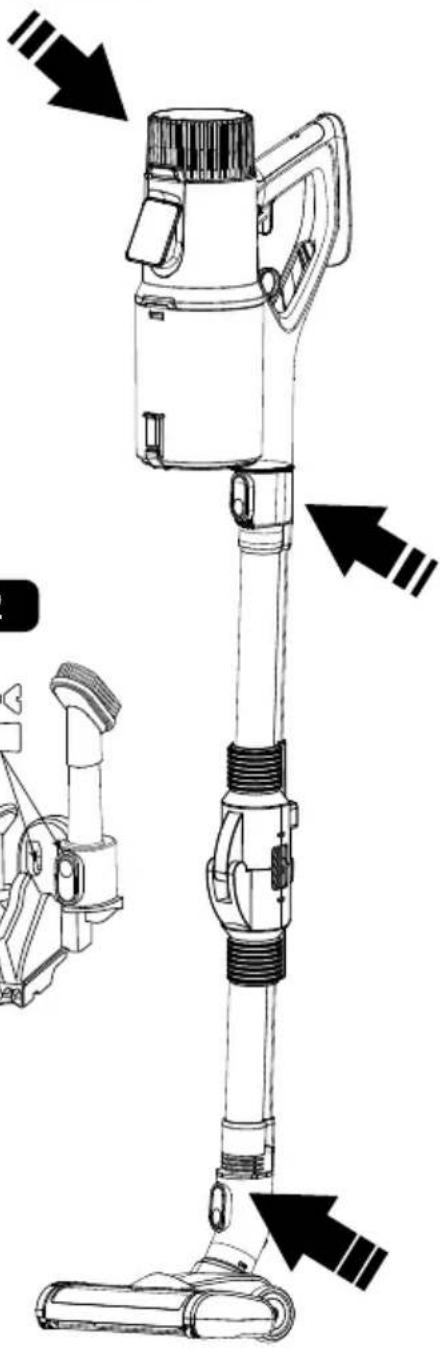

1. Installare l'elettrospazzola (5) sul tubo di alluminio (4). Quindi montare il tubo di alluminio (4) sul modulo motore (2). Infine, montare il pacco batteria (6) sul modulo motore (2) (Fig.1).
2. Per smontare l'aspirapolvere, seguire gli stessi passaggi del primo passaggio.

POSIZIONAMENTO DELLA SCOPA NEL SUPPORTO

La scopa elettrica MOD-71 è dotata di una staffa (24) per il montaggio della scopa a muro. Per poter utilizzare la staffa, fissarla alla parete.

1. Selezionare un posto adatto all'altezza giusta per poter sistemare la scopa insieme al tubo e alla spazzola elettrica (la spazzola deve poggiare a terra). Assicu - rarsi che nel punto selezionato della parete non siano stati posati cavi elettrici.
2. Posizionare la maniglia sul muro e utilizzare una matita per segnare i fori sul muro (fig.2)
3. Praticare dei fori nelle aree contrassegnate, inserire i tasselli, posizionare la maniglia e serrare le viti. Par - cheggiare l'aspirapolvere e gli accessori sull'impugnatura avvitata.

CARICA DELLA BATTERIA

ATTENZIONE! Caricare la batteria prima di utilizzare l'aspirapolvere per la prima volta. Il tempo necessario per caricare la batteria è di circa 5-5,5 ore.

ATTENZIONE! Caricare la batteria solo con il caricabatterie incluso. Durante la ricarica, la possibilità di avviare l'aspirapolvere è bloccata.

Fig. 1

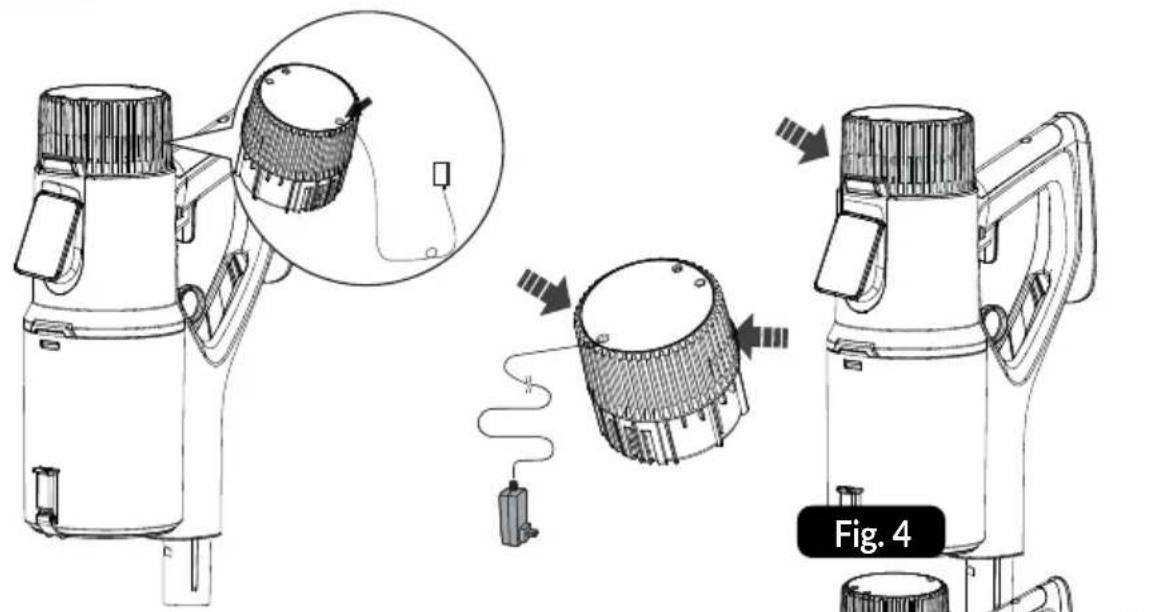

L'aspirapolvere ha tre opzioni per collegare un caricabatterie per caricare la batteria: cari-care la batteria nel modulo motore, caricare la batteria stessa o caricare l'aspirapolvere in una staffa di montaggio a parete.

1. Collegare il caricabatterie (17) alla batteria (6) nel modulo motore (2) oppure premere la chiave posta sulla batteria e far scorrere la batteria (6) fuori dal modulo motore (2) (fig.3).
2. Collegare il caricabatterie (17) alla presa di corrente e il cavo del caricabatterie alla presa della batteria (6) (fig.3). Una luce rossa lampeggerà sulla batteria per indicare il processo di ricarica.

3. Il processo di completamento della ricarica sarà indicato da una luce rossa fissa sulla batteria.

4. Scollegare il caricabatteria (17) dalla rete e il cavo di ricarica dalla batteria (6).

Fig. 3

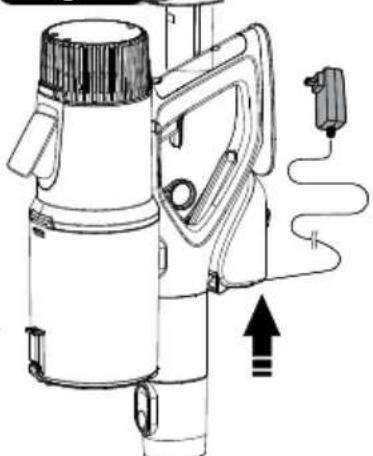

1. Collegare il caricabatterie (17) alla rete elettrica e poi alla staffa (15) montata a parete (Fig.4).
2. Far scorrere l'aspirapolvere nella staffa a parete (15), inizierà il processo di ricarica della batteria (6).
3. Quando è completamente carico, il dispositivo interromperà auto -maticamente il processo di ricarica, in modo che il caricabatterie possa essere collegato all'alimentazione per lungo tempo senza danneggiare la batteria.

1. Assicurarsi che la scopa sia correttamente montata e la batteria sia carica.
2. Collegare l'equipaggiamento richiesto:

- spazzola elettrica multifunzionale con retroilluminazione (5) - per tutti i tipi di superfici dure e tappeti, l'illuminazione a LED illumina la superficie pulita per una perfetta pulizia L'elettrospazzola è dotata di un rullo in velluto aggiuntivo progettato per aspirare superfici lisce.

- Attacco per fessure (12) – Aspirare angoli, spazi sotto i mobili e ovunque vi sia un accesso limitato all'uso gratuito di altri accessori

- Accessorio per tappezzeria (13) – dedicato all'aspirazione di divani, divani, poltrone, tappezzeria per auto, ecc.

- Attacco setole (14) - utilizzato per rimuovere la polvere da scaffali, libri, paralumi, cornici, ornamenti, tende, ecc. Le setole della spazzola staccano inoltre lo sporco estremamente ostinato dalla superficie pulita

A seconda delle esigenze, collegare l'apparecchiatura al tubo di aspirazione o all'unità motore (2).

1. Avviare la scopa con il pulsante on/off (3) L'aspirapolvere funzionerà in modalità AUTO. Quando l'aspirapolvere è in funzione, l'interruttore può essere bloccato spostando il blocco della chiave dell'interruttore verso sinistra o verso destra (Fig.5).
2. Per passare a una delle tre modalità di funzionamento (AUTO, MAX, ECO), toccare l'icona "impronta digitale".

Al termine dell'aspirazione, spegnere l'aspirapolvere con l'interruttore (Fig.5).

Fig. 5

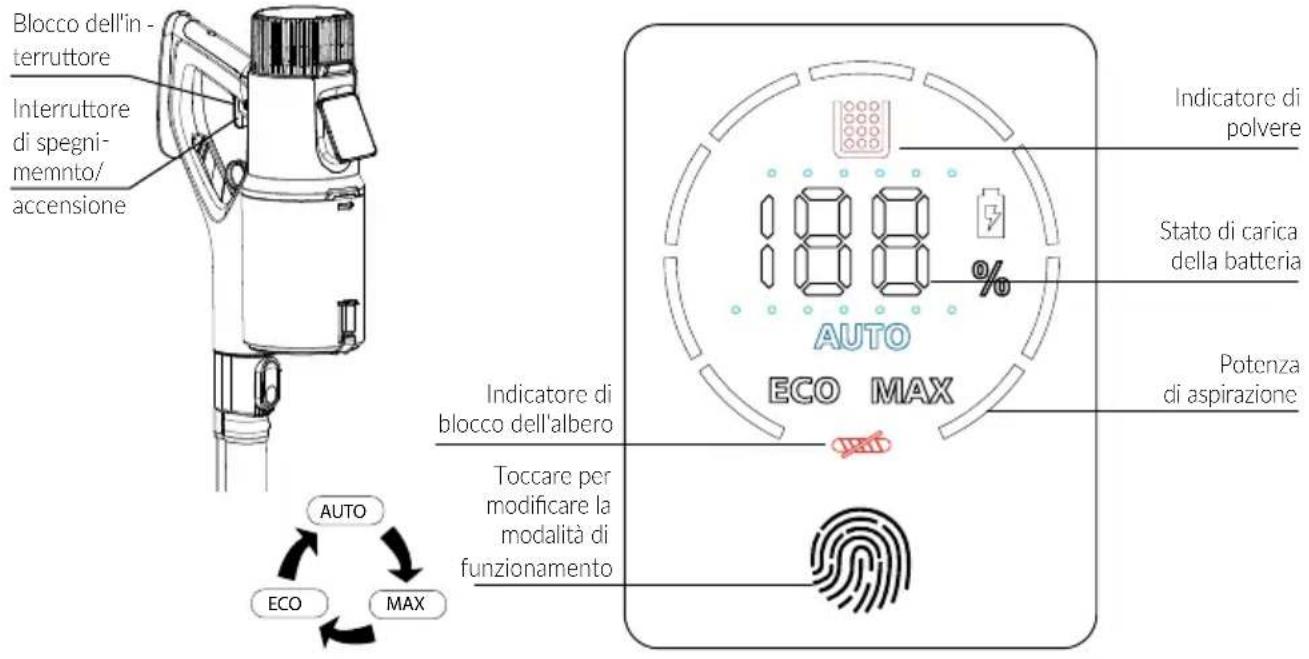

Blocco dell'in-terruttore Interruttore di spegni-memnto/ accensione 188% Indicatore di polvere Stato di carica della batteria AUTO ECO MAX Potenza di aspirazione Indicatore di blocco dell'albero Toccare per modificare la modalità di funzionamento AUTO ECO MAX

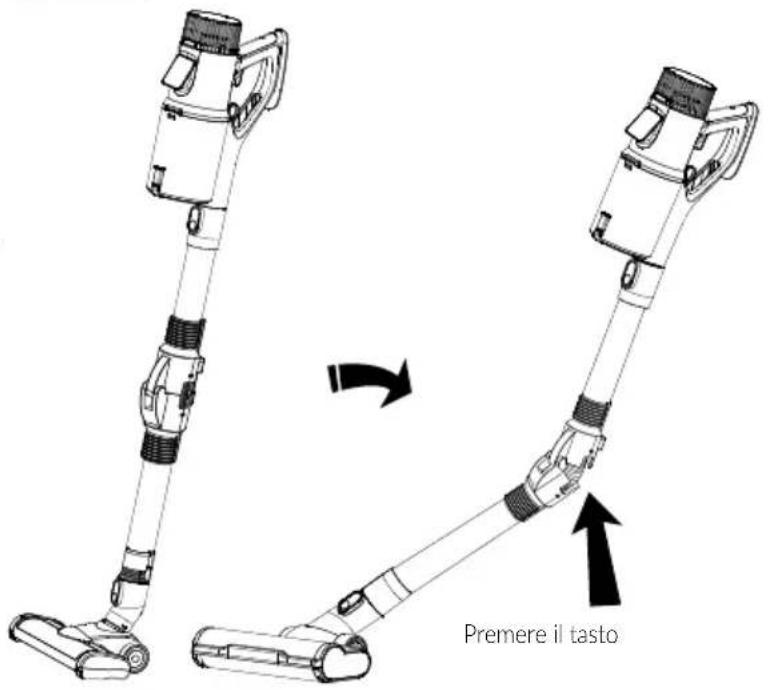

L'aspirapolvere è dotato di un tubo di alluminio pieghevole (4) per raggiungere punti difficili da raggiunge-re.

1. Posizionare l'aspirapolvere sul pavimento con una mano tenendo la maniglia del modulo motore (2) (Fig.6).
2. Con l'altra mano, premere la chiave situata sul retro del tubo di alluminio (4). Il tubo si piegherà automaticamente, il che renderà più facile aspirare punti difficili da raggiungere, ad esempio il pavimento sotto il divano.
3. Per rimontare il tubo è sufficiente sollevare l'aspirapolvere verso l'alto. Il tubo di alluminio si bloccherà auto -maticamente in posizione diritta.

Fig. 6

Premere il tasto

PULIZIA E MANUTENZIONE

ATTENZIONE! Controllare sistematicamente il livello di riempimento del serbatoio per la polvere (13). Il serbatoio per la polvere troppo pieno riduce l'efficienza dell'aspirazione, aumenta il consumo di energia e contribuisce a intasare i filtri più rapidamente. ATTENZIONE! Non immergere l'aspirapolvere, il caricabatterie e la batteria in acqua! ATTENZIONE! Per ottenere la massima efficienza del dispositivo, pulire i filtri e svuo -tare il serbatoio per la polvere dopo ogni utilizzo.

ATTENZIONE! Eseguire la manutenzione con l'aspirapolvere spento e il cavo di ricarica scollegato!

1. Pulire le superfici esterne della scopa con un panno umido e poi asciugarle. Per lo sporco ostinato, utilizzare un detergente delicato.

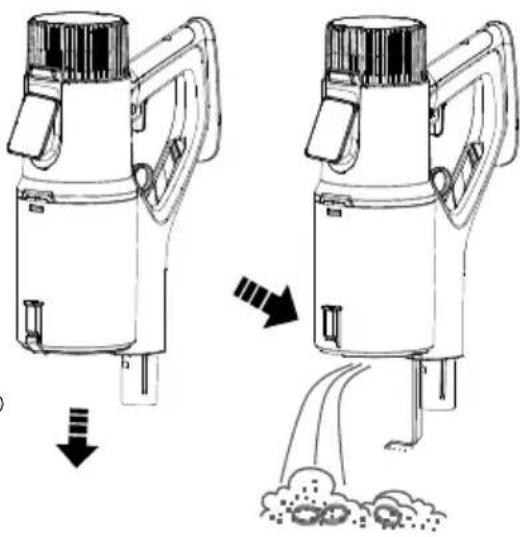

2. Per svuotare il contenitore della polvere, spegnere l'a spirapolvere con l'interruttore. Posizionare il contenitore della polvere sopra la pattumiera, far scorrere verso il bas so il pulsante di apertura inferiore e versare il contenuto della pattumiera nella pattumiera. chiudere il fondo (7)
3. Per pulire i filtri, tenere il contenitore della polvere con una mano e tenere la maniglia con l'altra, quindi tirare la leva verso l'alto con il dito indice (Fig.8).
4. Rimuovere i filtri (rete in acciaio, filtro in spugna, filtro EPA) dal contenitore della polvere. Pulire tutti i filtri dal - la polvere. Lavare il filtro in spugna e il filtro EPA sotto l'acqua corrente e asciugarli accuratamente prima di in - stellarli nell'aspirapolvere. Il filtro a rete d'acciaio e il con-

tenitore della polvere non devono essere immersi in acqua, poiché ciò potrebbe danneggiare l'aspirapolvere. Pulire il contenitore e il filtro a rete d'acciaio con un panno asciutto (Fig.8).

Fig. 7

ATTENZIONE! Non installare damp filtri - rischiare di danneggiare l'aspirapolvere!

Fig. 8

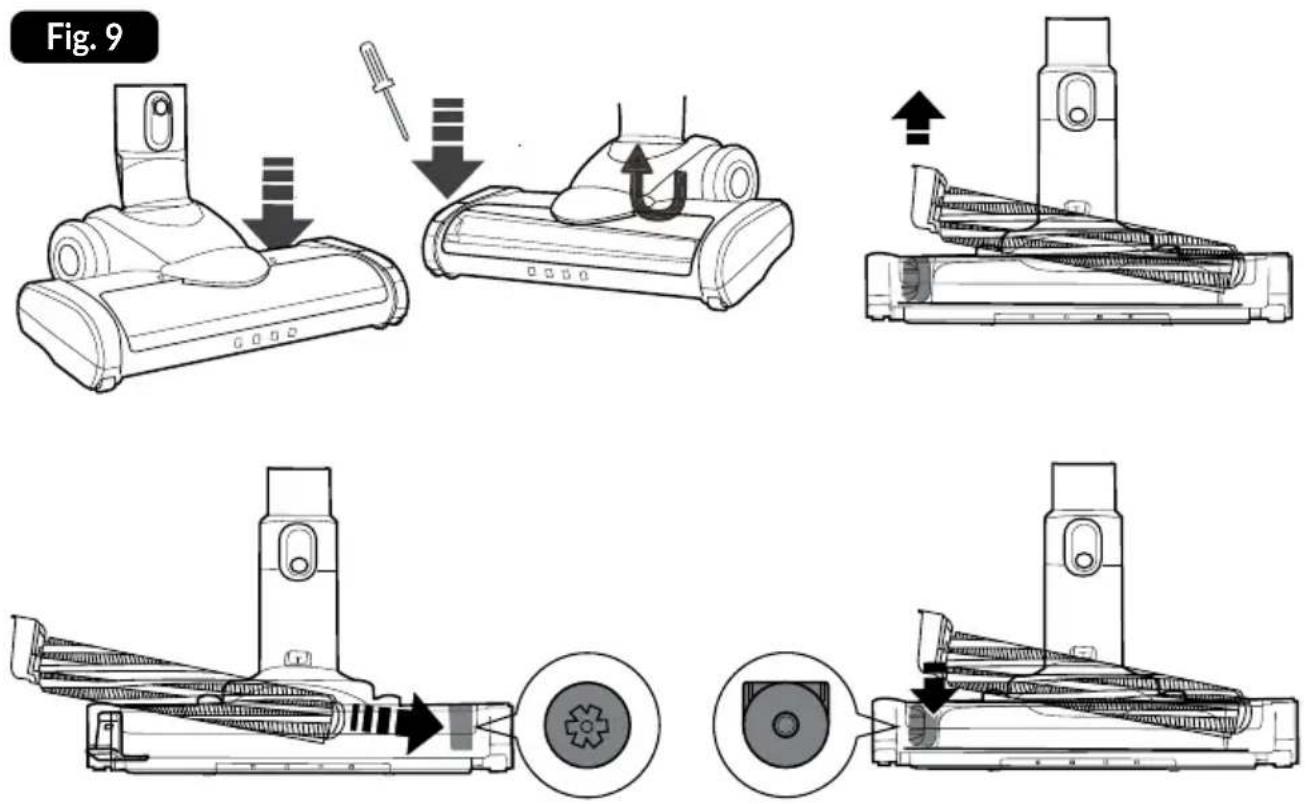

1. Pulire periodicamente il rullo rotante dell'elettrospazzola. È possibile smontare l'albero dopo aver rilasciato il coperchio trasparente superiore, quindi utilizzare un cacciavite piatto per inclinare la parte sinistra dell'albero lontano dall'alloggiamento e rimuovere l'albero per la pulizia. Una volta pulito il rullo, riposizionarlo nell'elettrospazzola e riposizionare l'alloggiamento trasparente (Fig.9).

OSSERVAZIONE! Una pulizia corretta e regolare garantisce la sicurezza d'uso e pro-lunga la vita del dispositivo.

POSSIBILI PROBLEMI E RISOLUZIONE

PROBLEMACAUSASOLUZIONE

L'aspirapolvere non funziona	Batteria scarica Ricaricare la batteria
	Il processo di ricarica in corso Attendere la fine del processo di ricarica
Bassa potenza di aspirazione	Tubo o spazzola intasati Determinare il motivo dell'intasamento
	Serbatoio per la polvere troppo pieno	Svuotare il serbatoio per la polvere
	Filtri macchiati di polvere Pulire i filtri
L'albero rotante dell'elettrospazzola ha smesso di funzionare	Albero elettrospazzola bloccato	Pulire/sbloccare il rullo dell'elettrospazzola
L'indicatore di carica non si accende	Il cavo del caricabatterie è danneggiato	Restituire il prodotto al rivenditore o al centro di assistenza per la riparazione
	L'alimentazione alla stazione di ricarica non è collegata	Verificare che l'adattatore di alimentazione sia collegato a una presa
Odore sgradevole dall'uscita dell'aria dell'aspirapolvere	I filtri sono sporchi Lavare i filtri sotto l'acqua corrente e asciugarli

DATI TECNICI

I dati tecnici si trovano sulla targhetta nominale del prodotto.

ATTENZIONE! L'azienda MPM agd S.A. si riserva il diritto di apportare modifiche tecniche.

caricabatterie

Questo manuale è stato tradotto automaticamente. In caso di dubbi, si prega di leggere la versione inglese.

Smaltimento corretto del prodotto (rifiuti di apparecchiature elettriche ed elettroniche)

Il marchio apposto sul prodotto indica che il dispositivo non può essere smaltito con gli altri rifiuti domestici alla fine della sua vita tecnica. Per evitare effetti dannosi sull'ambiente e sulla salute umana, derivanti dallo smaltimento incontrollato dei rifiuti, si prega di portare il dispositivo usato in un punto di raccolta per apparecchiature elettriche ed elettroniche usate o di richiedere il ritiro da casa. Per informazioni più dettagliate su dove e come smaltire in modo sicuro i rifiuti di apparecchiature elettriche

ed elettroniche, contattare il proprio rivenditore locale o il dipartimento ambientale locale. Il prodotto non può essere smaltito con gli altri rifiuti domestici.

Corretto smaltimento del prodotto (batterie e/o accumulatori)

L'icona del cestino barrato indica che gli accumulatori/batterie sono soggetti a raccolta e riciclaggio selettivi. Secondo la Direttiva 2006/66/CE, le batterie e/o gli accumulatori dopo il loro periodo di utilizzo non possono essere smaltiti con gli altri rifiuti provenienti da famiglie. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, gli accumu-

latori/batterie devono essere raccolti, smaltiti o riciclati in conformità con le leggi applicabili. Le batterie usate devono essere gettate in un contenitore speciale nei punti di raccolta differenziata per questo tipo di rifiuti.
