NÁVOD K OBSLUZE MOD-71 MPM

cz. Pevné véříme, že s použiváním nače ho výrobku čuálete spokojení a zvěrné Vás k seznámení se s širokou nabiokou produktu naší jímmy MPM

Před použitím si pozorně přečtěte následující návod k obsluze.

Zařízení lze používat pouze s přiloženým napájecím zdrojem.

• Zařízení je určeno výhradně k domácímu použití.
  -Vysavač používejte výhradně v interiéru a pouze k vysávání suchých povrchů. Koberce očištěné mokrou metodou před vysáváním vysušte.
• Zařízení nepoužívejte k jiným účelům, než k jakým bylo určeno.
  -Nepoužívejte zařízení k vysávání tekutin, popela, nedopalků cigaret, oleje, ostrých předmětů atd. Může to způsobit poškození zařízení nebo dokonce požár! Je zakázáno rovněž vysávat vysoce hořlavé kapaliny a látky!
• Nemířte sacími prvky vysavače na lidi nebo zvířata. Bud'te obzvláště opatrní, abyste nepřiblížili sací části k očím, uším nebo vlasům.
• Nepoužívejte zařízení bez správně nainstalovaných filtrů.
  -Obzvláště opatrně postupujte v případě, že se v blízkosti vyskytují děti!
• Neponořujte přístroj, elektrický kartáč, kabel a zástrčku do vody nebo jiných kapalin!
• Zapnuté zařízení neponechávejte bez dozoru.
• Jestliže zařízení nepoužíváte, vyjměte zástrčku z elektrické zásuvky.
  -Jestliže se chystáte kráječ čistit, vyjměte zástrčku z elektrické zásuvky.
• Kryt by měl být pravidelně kontrolován, zda není poškozen.
  -Zařízení nepoužívejte ani v případě, kdy došlo k poškození napájecího kabelu nebo zástrčky - v takovém případě předejte zařízení do autorizovaného servisu k opravě.
  -Používání příslušenství, které nebylo doporučeno výrobcem, může způsobit poškození zařízení, zranění nebo dokonce požár.
• Zařízení nepoužívejte venku (ve venkovním prostředí).
  -Během provozu zařízení nezakrývejte, nezakrývejte vstupní/výstupní otvory.
  -S ohledem na konstrukci vysavače, která je z převážné části vyrobena z plastů, udržujte zařízení v bezpečné vzdálenosti od jakéhokoliv zdroje tepla (topná tělesa, kamna apod.).
• Neohýbejte ani nezavěšujte kabel na ostré hrany.

-Při práci se dotýkejte pouze ploch k tomu určených, tedy rukojetí, nastavovacích knoflíků atd.
-Toto zařízení mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými či duševními schopnostmi i osoby bez zkušeností a znalosti zařízení, bude-li nad nimi zajištěn dohled nebo budou poučeny v oblasti bezpečného používání zařízení tak, aby riziko s tímto spojené bylo pro tyto osoby srozumitelné. Děti bez dozoru nesmějí zařízení čistit ani provádět jeho údržbu.

- Zařízení i jeho napájecí kabel uchovávejte na místě, které je pro děti do 8 let nedostupné.

• Děti si se zařízením nesmějí hrát.
  -Zkontrolujte, zda se parametry napájení uvedené na nominálním štítku zařízení shodují s parametry Vaší elektrické sítě.
• Zástrčku nezapojujte do zásuvky mokrýma rukama.
• Zástrčku nevytahujte z elektrické zásuvky taháním za kabel.
• Nepřitahujte zařízení tahem za kabel.
  -Zařízení je vybaveno baterií skládající se z několika článků spojených do jednoho celku, jeho výměnu smí provádět pouze příslušně vyškolené osoby.
• Nepokoušejte se sami otevřít pouzdro baterie.
  -Nevystavujte baterii ohni, extrémním teplotám (pod -10, nad +50 C°), vodě, vlhkosti ani dlouhodobému slunečnímu záření.
  -Neskladujte baterii společně s kovovými předměty, jako jsou kancelářské sponky, hřebíky, mince atd., ani záměrně nezkratujte záporný a kladný pól - nebezpečí vznícení nebo výbuchu.

- Nesmíte dopustit situaci, která může mít za následek deformaci baterie, např. výrazné oťresy, vibrace, mechanický tlak apod. - baterii nelze používat, pokud je poškozená (mechanické poškození, únik látky apod.).

- Nedovolte, aby byla baterie hluboce vybita.

- Pravidelně kontrolujte stav nabití baterie – nenechávejte baterii delší dobu bez dozoru.

- Pokud baterie vyteče, nedotýkejte se látky, která z baterie unikla.

-Obal není hračka – součásti obalu (plastové sáčky, kartonové krabice, polystyren atd.) uchovávejte mimo dosah dětí.

-VAROVÁNÍ! Nedovolte, aby si děti hrály s fólií. Nebezpečí udušení!

POPIS ZAŘÍZENÍ

1. Rukojet
2. Modul motoru
3. Uvolňovací páčka nádoby na prach
4. Hliníková trubka
5. Multifunkční elektrokartáč s podsví - cením
6. 29,6V lithium-ionotová baterie
7. Digitální displej
8. Nádoba na prach

9. Uvolňovací klíč z hliníkové trubky

10. Klíč na skládání potrubí

11. Uvolňovací klíč elektrokartáče
12. Štěrbinový nástavec
13. Nástavec na čalounění
14. Nástavec štětin
15. Držák pro montáž na stěnu se sadou hmoždinky a šrouby
16. Velurový elektrokartáčový váleček
17. Nabíječka baterií

Vysavač MOD-71 v sobě spojuje komfort použití cyklonového a bezdrátového vysavače. Cyklonová technologie umožňuje filtrování prachu bez použití sáčků na nečistoty s využitím odstředivé síly, díky čemuž stačí jen nádobku s prachem vysypat do odpadkového koše. Použití Li-Ion baterie s jedním s nejvyšších součinitelů akumulované energie vzhledem k její hmotnosti garantuje nízkou hmotnost zařízení a dlouhou provozní dobu na jedno nabití. Vysavač je vybaven třístupňovým nastavením sacího výkonu AUTO, MAX, ECO.

AUTO – technologie SMART automaticky přepíná režim sání v závislosti na množství a typu nečistot a typu podlahy, navíc použitý prachový senzor sám určuje sací výkon. Pracovní doba je cca 50 min. v závislosti na nečistotách.

MAX - intenzivní čištění znečištěného povrchu s maximálním sacím výkonem. Pracovní doba je cca 15 min. v závislosti na nečistotách.

ECO – umožňuje dlouhodobé vysávání povrchů s minimem nečistot. Maximální doba provozu je cca 60 min. V závislosti na nečistotách vám umožní vysát celý byt.

PŘED PRVNÍM POUŽITÍM

1. Nabijte baterii vysavače (viz kapitola: „NABÍJENÍ BATERIE“).
2. Vysavač zkontrolujte z hlediska poškození, k nimž mohlo dojít během přepravy. Jestliže budete mít podezření, že došlo k jeho poškození, kontaktujte prodejce.
3. Ujistěte se, že jsou parametry Vaší elektrické sítě shodné s parametry uvedenými na nominálním štítku nabíječky.
4. Vysavač vyjměte z krabice, odstraňte z něj všechny nálepky, přepravní pojistky, sáčky a výplně.
5. Sestavte vysavač (viz kapitola: „MONTÁŽ VYSAVAČE“).

MONTÁŽ (DEMONTÁŽ) VYSAVAČE

POZOR! Je zakázáno spouštět nesestavený vysavač! POZOR! Při montáži trubky a příslušenství dávejte po - zor, abyste nepoškodili jemné konektory napájející elektrokartáč.

1. Namontujte elektrický kartáč (5) na hliníkovou trubku (4). Poté namontujte hliníkovou trubku (4) na modul motoru (2). Nako - nec namontujte baterii (6) na modul motoru (2) (obr.1).

2. Chcete-li vysavač rozebrat, postupujte podle stejných kroků jako v prvním kroku.

ULOŽENÍ VYSAVAČE DO ÚCHYTU

Vysavač MOD-71 byl vybaven úchytem (24), který umožňuje jeho upevnění na stěnu. Chcete-li úchyt používat, upevněte jej na stěnu:

1. Vyberte správné místo ve správné výšce, aby se do něj vešel vysavač s trubicí a elektrokartáčem. Ujistěte se, že přes vybrané místo nejsou vedeny žádné elektrické kabely.

2. Umístěte rukojeť na stěnu a tužkou označte otvory na stěně (obr.2)

3. Vyvrtejte otvory do označených oblas - tí, vložte hmoždinky, umístěte rukojeť a utáhněte šrouby. Zaparkujte vysavač a příslušenství na šroubovací rukojeť.

POZOR! Před prvním použitím vysavače baterii nabijte. Doba potřebná k nabití baterie činí 5,5 - 5 hodiny. POZOR! Baterii nabíjejte pouze přiloženou nabíječkou. Během nabíjení baterie je možnost spuštění vysavače zablokována.

Vysavač má tři možnosti připojení nabíječky pro nabíjení baterie: nabíjení baterie v motorovém modulu, nabíjení samotné baterie nebo nabíjení vysavače v nástěnném držáku.

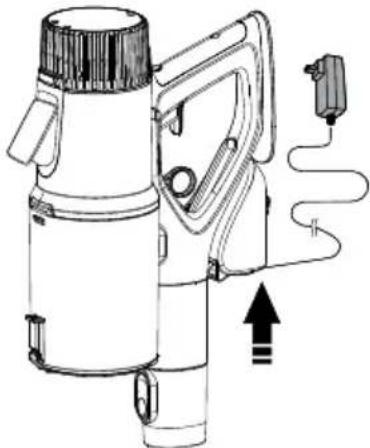

1. Připojte nabíječku (17) k baterii (6) v motorovém modulu (2) nebo stiskněte tlačitko umístěné na baterii a vysuňte baterii (6) z motorového modulu (2) (obr.3).
2. Zapojte nabíječku (17) do sítové zásuvky a kabel nabíječky do zásuvky na baterii (6) (obr.3). Na baterii bude blikat červené světlo, které indikuje proces nabíjení.
3. Proces dokončení nabíjení bude indikován nepřerušovaným červeným světlem na baterii.
4. Odpojte nabíječku (17) od sítě a nabíjecí kabel od baterie (6).

obr. 1

1. Připojte nabíječku (17) k elektrické síti a poté k držáku (15) namontovanému na stěně (obr.4).
2. Zasuňte vysavač do nástěnného držáku (15), spustí se proces na bíjení baterie (6).
3. Po úplném nabití zařízení automaticky zastaví proces nabíjení, także nabíječku lze připojit ke zdroji napájení na dlouhou dobu, aniž by došlo k poškození baterie.

POUŽITÍ VYSAVAČE

1. Ujistěte se, že je vysavač správně sestaven a baterie byla plně na-bita.
2. Připojte vybrané příslušenství:

- multifunkční elektrický kartáč s podsvětlením (5) - pro všechny

druhy tvrdých povrchů a koberců, LED diody osvětlují vysávaný povrch, což umožňuje naprosto perfektní úklid. Elektrokartáč je dodáván s přídavným velurovým válečkem určeným pro vysávání hladkých povrchů.

• štěrbinový nástavec (12) – vysávání rohů, prostor pod nábytkem a všude tam, kde je omezený přístup k volnému použití dalšího příslušenství
• Nástavec na čalounění (13) – určený k vysávání gaučů, pohovek, křesel, čalounění automobilů atd.
• Nástavec na štětiny (14) – používá se k odstranění prachu z polic, knih, stínidel, rámů, ozdob, závěsů atd. Štětiny kartáče navíc odstraňují extrémně odolné nečistoty z čištěného povrchu

V závislosti na vašich potřebách připojte zařízení k sacímu potrubí nebo motorové jednotce (2).

1. Spustte vysavač vypínačem. Vysavač bude pracovat v režimu AUTO. Když je vysavač v chodu, spínač lze uzamknout posunutím zámku vypínače doleva nebo doprava (obr.5).
2. Chcete-li přepnout do jednoho ze tří provozních režimů (AUTO, MAX, ECO), klepněte na ikonu „otisku prstu“.

Po dokončení vysávání vypněte vysavač vypínačem (obr.5).

obr. 4

Zámek spínače Vypínač Indikátor prachu 188 % Stav nabití baterie AUTO ECO MAX Saci výkon Indikátor zámku hřídele Klepnutím změníte provozní režim AUTO ECO MAX

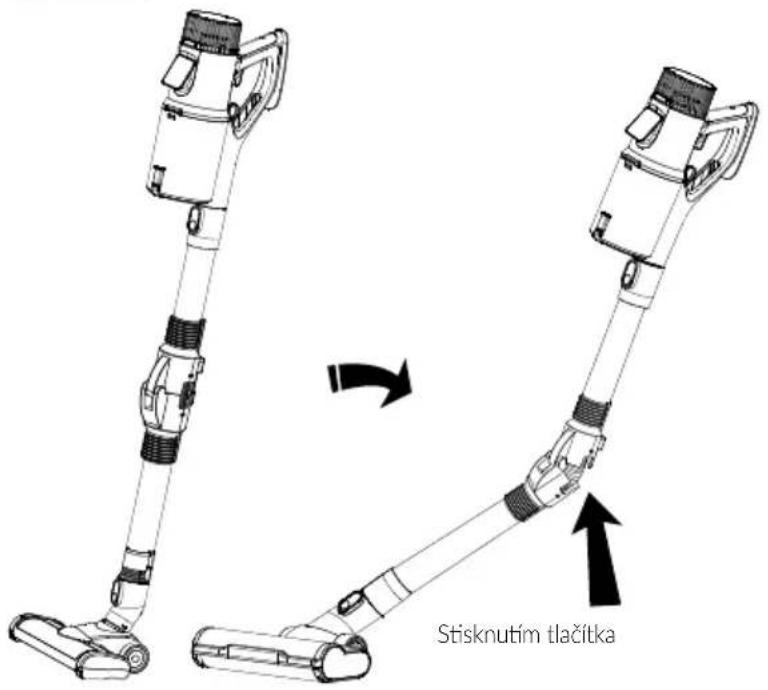

Vysavač má ohebnou hliníkovou trubku (4), která se dostane na těžko přístupná místa.

1. Umístěte vysavač na podlahu tak, že jednou rukou držíte rukojeť motoro - vého modulu (2) (obr. 6).
2. Druhou rukou stiskněte tlačitko umís -těné na zadní straně hliníkové trubky (4). Trubka se automaticky ohne, což usnadní vysávání těžko přístupných míst, např. podlahy pod pohovkou.
3. Chcete-li trubku znovu sestavit, jed -noduše zvedněte vysavač nahoru. Hliníková trubka se automaticky uza -mkne do rovné polohy.

obr. 6

Stisknutím tlačítka

ČIŠTĚNÍ A ÚDRŽBA

POZOR! Průběžně kontrolujte stav nádoby na nečistoty (13). Přeplněná nádoba snižuje účinnost vysávání, zvyšuje spotřebu energie a způsobuje rychlejší opotrebení filtrů.

POZOR! Neponořujte vysavač, nabíječku a akumulátor do vody!

POZOR! Pro zajištění maximálního výkonu zařízení je nutné po každém použití čistit filtry a nádobu na nečistoty.

POZOR! Údržbu provádějte na vypnutém vysavači a při odpojeném kabelu nabíječky!

1. Vnější povrch vysavače čistěte vlhkým hadříkem a následně jej vytřete do sucha. V případě silného znečištění použijte jemný detergent.

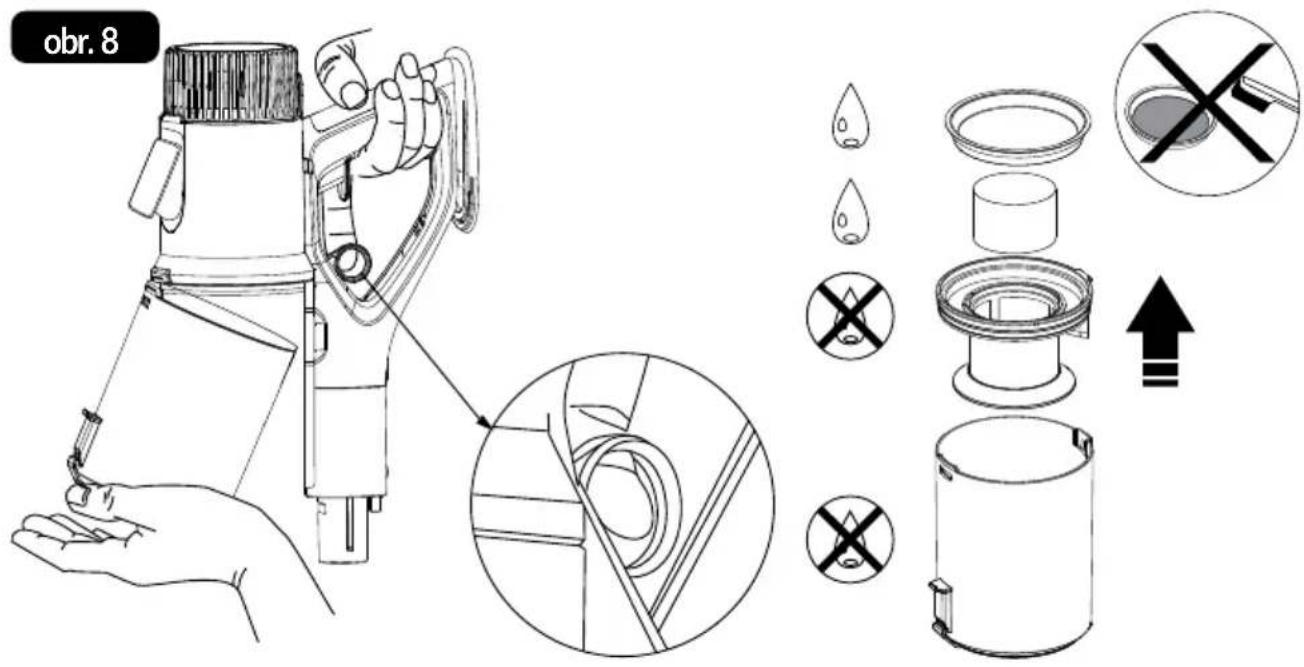

2. Chcete-li nádobku na prach vyprázdnit, vypněte vysavač vypínačem. Umístěte nádobu na prach nad popelnici, posuňte dolů spodní otevírací tlačítko a vysypte obsah popelnice do popelnice. za -vřete víko (7)
3. Chcete-li filtry vyčistit, uchopte nádobu na prach jednou rukou a druhou uchopte rukojeť, poté ukazováčkem vytáhněte páku nahoru (obr. 8).
4. Vyjměte filtry (ocelová síťka, houbový filtr, EPA filtr) z nádoby na prach. Vyčistěte všechny filtry od prachu. Houbový filtr a filtr EPA před instalací do vysavače omyjte pod tekoucí vodou a důkladně osušte. Filtr s ocelovými oky a nádoba na prach nesmí být ponořeny do vody, protože by mohlo dojit k poškození vysavače. Nádobu a filtr s ocelovými oky otřete suchým hadříkem (obr. 8).

POZOR! Neinstalujte damp filtry – nebezpečí poškození vysavače!

obr. 8

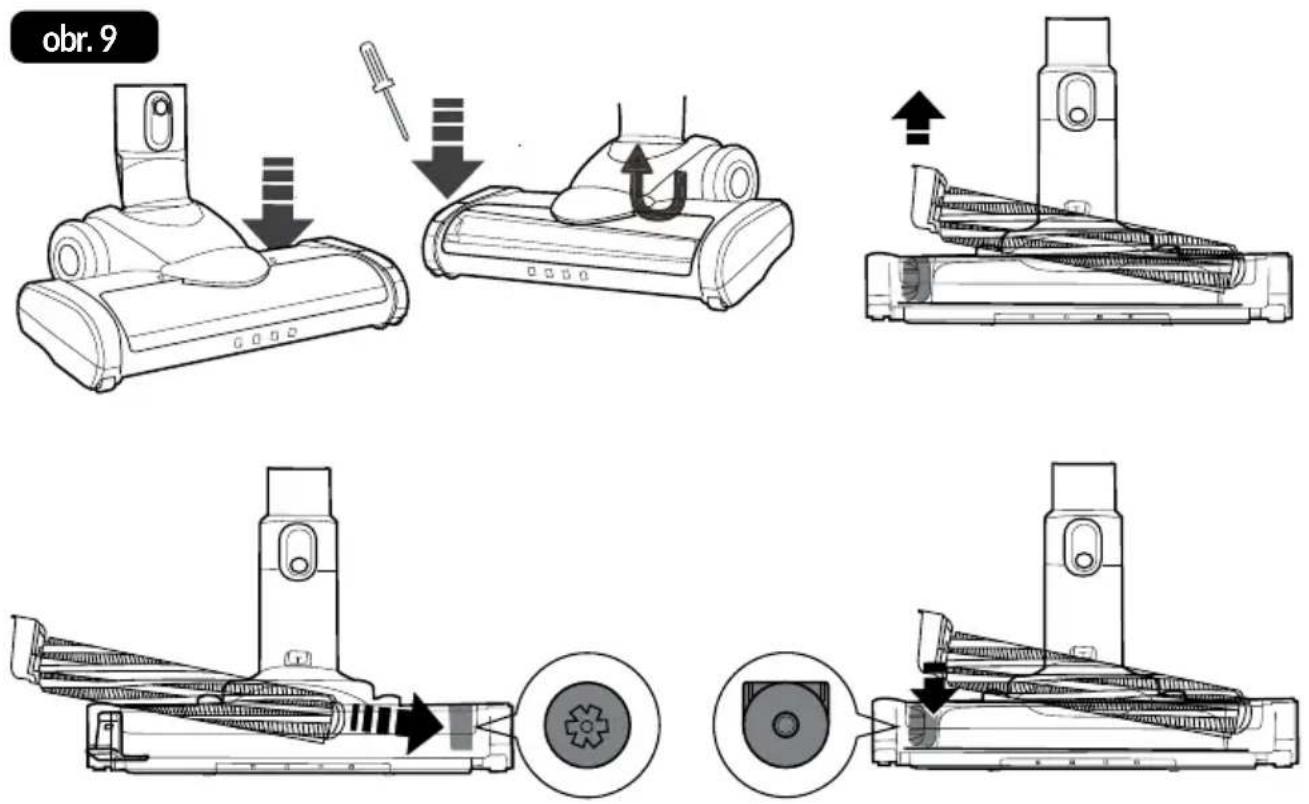

1. Pravidelně čistěte rotující váleček elektrického kartáče. Po uvolnění horního průhledného krytu můžete hřídel demontovat, poté pomocí plochého šroubováku nakloňte levou část hřídele směrem od pouzdra a vyjměte hřídel pro čištění. Jakmile je váleček vyčištěn, vložte jej zpět do elektrokar -táče a nasadťe průhledné pouzdro (obr.9).

POZNÁMKA! Správné a pravidelné čištění zajišťuje bezpečnost používání a prodlužuje životnost zařízení.

PROBLÉMY A ZPÚSOB JEJICH ODSTRAŇOVÁNÍ

PROBLÉMPŘÍČINAŘEŠENÍ
Vysavač nefunguje	Vybitá baterie Nabijte baterii
	Probíhá nabíjení Počkejte až do konce procesu nabíjení
Malý sací výkon	Ucpaná trubice nebo kartáč Odstraňte překážku
	Naplněná nádoba na nečistoty	Vyprázdněte nádobu na nečistoty
	Prachem znečištěné filtry Vymazat filtry
Rotující hřídel elektrokartáče přestala fungovat	Hřídel elektrického kartáče je zablokovaná	Vyčistěte/odemkněte váleček elektrokartáče
Indikátor nabíjení se nerozsvítí	Kabel nabíječky je poškozený Vratte výrobek svému prodejci nebo servisnímu středisku k opravě
	Napájení nabíjecí stanice není připojeno	Zkontrolujte, zda je napájecí adaptér zapojen do zásuvky
Nepříjemný zápach z výstupu vzduchu z vysavače	Filtry jsou znečištěné Filtry umyjte pod tekoucí vodou a osušte

TECHNICKÉ PARAMETRY

Technické parametry jsou uvedeny na nominálním štítku výrobku:

POZOR! Firma MPM agd S.A. si vyhrazuje právo na provádění technických změn.

nabíječka

Tato přiručka byla přeložena strojově.

Máte-li jakékoli pochybnosti, přečtěte si prosim anglickou verzi.

Správná likvidace výrobku (použité elektrické nebo elektronické zařízení)

Označení, které je umistováno na výrobku, znamená, že po uplynutí doby životnosti výrobku nesmí být výrobek vyhozen do běžného komunálního odpadu. Použitý spotřebič může mít negativní vliv na životní prostředí a lidské zdraví z důvodu potencionálního obsahu nebezpečných látek, směsí a součástí. Smísení elektrického odpadu s jinými odpady nebo jejich neprofesionální demontáž mohou způsobit uvolňování látek škodlivých pro lidské zdraví i životní prostředí. Použité spotřebiče je nutné

předat na určeném sběrném místě zajištujícím sběr elektroodpadu. Pro podrobné informace týkající se místa sběru starých elektronických a elektrických spotřebičů je uživatel povinen kontaktovat obecní sběrné místo nebo závod na zpracovávání použitých spotřebičů.

Ikona přeškrtnutého koše znamená, že baterie/akumulátory podléhají oddělenému sběru a recyklaci. Podle směrnice 2006/66/ES se baterie a/nebo akumulátory po skončení jejich životnosti nesmí likvidovat společně s ostatním odpadem z domácností. Aby se zabránilo možnému poškození životního prostředí nebo lidského zdraví v důsledku nekontrolované likvidace odpadu, musí být baterie/

akumulátory sbírány nebo recyklovány v souladu s platnými právními předpisy. Použitá baterie by měla být umístěna do speciálního kontejneru na místech pro oddělený sběr tohoto typu odpadu.

SICHERHEITSHINWEISE

- Ak zariadenie nepoužívate, vždy ho vytiahnite z el. zásuvky.

-Pred čistením/údržbou vždy vytiahnite zástrčku zo sietovej zásuvky.

- Kryt pravidelne kontrolujte, či nie je poškodený.

-Pri práci sa dotýkajte iba povrchov určených na tento účel, t.j. rukovátí, nastavovacích gombíkov atd'.

- Nevytahujte zástrčku zo zásuvky tahaním za napájací kábel.

- Zabráňte hlbokému vybitiu batérie.

-Stav nabitia batérie pravidelne kontrolujte – nenechávajte ju dlhší čas nekontrolovanú.

Vysávač má tri možnosti pripojenia nabíjačky na nabíja - nie batérie: nabíjanie batérie v module motora, nabíjanie samotnej batérie alebo nabíjanie vysávača v nástennom držiaku.

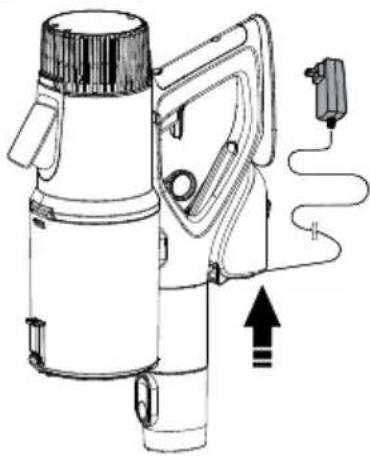

1. Pripojte nabijačku (17) k batérii (6) v module motora (2) alebo stlačte tlačidlo na batérii a vysuňte batériu (6) z modulu motora (2) (obr. 3).
2. Pripojte nabíjačku (17) do sietovej zásuvky a kábel nabíjačky do zásuvky batérie (6) (obr. 3). Červená kontrolka na batérii bude blikať, aby signalizovala proces nabíjania.
3. Koniec nabíjania signalizuje stála červená kontrolka na batérii.

Obr 1

Po skončení vysávania vysávač vypnite pomocou spínača (obr. 5).

obr. 4

POZOR! Údržbu vykonávajte pri vypnutom vysávači a odpojenom kábli nabíjačky!

V pripade pochybností sa obrátte na jeho anglickú verziu.

Správne odstraňovanie výrobku (opotrebované elektrické a elektronické zariadenia)
