NAUDOJIMO INSTRUKCIJA MOD-71 MPM

LT Linkme materiati naudotis mūsų gaminu ir krediame pasnaudoti plaču cendrovės komercinu pasuiymu MPM

LV Velom jums gótu priku, listojot másu produču, un acinnam jus izmanio! másu uzremuma plašo pieovavajumu MPM

Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite jo nau- dojimo instrukciją.

Prietaisą galima naudoti tik su pridedamu maitinimo šal- tiniu.

• Prietaisas skirtas naudoti namuose.
  -Dulkių siurblį naudokite tik patalpose ir tik sausiems paviršiams siurbti. Drėgnai valytus kilimus prieš siurbdami išdžiovinkite.
• Nenaudokite prietaiso kitiems tikslams, nei jis sukurtas.

- Nenaudokite prietaiso skysčiams, pelenams, nuorūkoms, alyvai, aštriems daiktams ir pan. siurbti. Tai gali sugadinti įrenginį ar net sukelti gaisrą! Taip pat negalima siurbti šalia degių skysčių ir me džiagų!

-Nenukreipkite dulkių siurblio siurbimo elementų į žmones ar gyvūnus. Būkite ypač atsargūs, kad siurbiamos dalys nepriartėtų prie akių, ausų ar plaukų.
- Nenaudokite irenginio be tinkamai sumontuotų filtrų.
- Būkite ypač atidūs kai arti įrenginio yra vaikai!
- Nenardinkite prietaiso, elektrinio šepečio, laido ir kištuko j vandenj ar kitus skysčius!
- Nepalikite dirbančio jrenginio be priežiūros.

- Visuomet, kai nenaudojate jrenginio, ištraukite kištuką iš elektros lizdo.

-Prieš valydami / techninę priežiūrą visada ištraukite kištuką iš elektros lizdo.
- Korpusas turi būti reguliariai tikrinamas, ar nepažeistas.

- Nenaudokite pažeisto jrenginio, net ir tuomet, kai pažeistas mai-tinimo laidas ar kištukas – tokiu atveju jì reikia atiduoti remontui j igaliotą serviso punktą.

-Aksesuarų, kurių gamintojas nerekomenduoja, panaudojimas gali sugadinti įrenginį, sukelti gaisrą arba kūno sužalojimus.
- Nenaudokite jrenginio lauke.
-Neuždenkite prietaïso veikimo metu, neuždenkite jėjimo/išleidimo angų.
-Kadangi dulkių siurblio korpusas pagamintas iš plastiko, prietaisą laikykite atokiai nuo šilumos šaltinių (radiatorių, viryklių ir kt.).
- Nelenkite ir nekabinkite laido ant aštrių kraštų.
- Dirbdami lieskite tik tam skirtus paviršius, pvz., rankenas, regulia-vimo rankenėles ir kt.

-Ši prietaisą gali naudoti vaikai nuo 8 metų ir asmenys su fizine bei psichine negalia, taip pat neturintys prietaiso naudojimo patirties arba žinių asmenys gali naudoti prietaisą, tik jei juos prižiūri kiti asmenys arba anksčiau minėti asmenys išklausė saugaus prietaiso naudojimo instruktažą bei jie buvo informuoti apie su prietaiso naudojimu susijusius pavojus ir minėtą informaciją suprato. Vaikai be priežiūros neturėtų atlikti įrenginio valymo ir priežiūros darbų.

-Laikykite jrenginj ir jo laidą vaikams iki 8 metų nepasiekiamoje vietoje.

- Vaikai neturi žaisti su jrenginiu.

-Patikrinkite, ar prietaiso informacinėje lentelėje nurodyti maitinimo parametrai atitinka Jūsų maitinimo tinklo parametrus.

- Nekiškite kištuko i elektros lizdą drėgnomis rankomis.

- Traukdami už laido neištraukite kištuko iš elektros lizdo.

- Netraukite prietaiso traukdami už laido.

- Irenginyje yra baterija, susidedanti iš kelių į vieną bloką sujungtu elementų, jo keitimo darbus gali atlikti tik tinkamai apmokyti as menys.

- Nebandykite patys atidaryti akumuliatoriaus dėklo.

-Saugokite akumuliatorių nuo ugnies, ekstremalių temperatūrų (žemiau -10, virš +50 C°), vandens, drėgmės ar ilgalaikio saulės spindulių poveikio.

-Nelaikykite akumuliatoriaus kartu su metaliniais daiktais, pvz., sąvaržėlėmis, vinimis, monetomis ir pan., arba tyčia nejunkite neigiamo ir teigiamo polių trumpojo jungimo – kyla užsidegimo arba sprogimo pavojus.

- Negalima leisti susiklosčiusioms situacijoms, dėl kurių gali deformuotis akumuliatorius, pvz., stiprūs smūgiai, vibracija, mechaninis slėgis ir pan. – negalite naudoti akumuliatoriaus, jei jis pažeistas (mechaniniai pažeidimai, medžiagos nutekėjimas ir pan.).

- Neleiskite akumuliatoriui giliai išsikrauti.

- Reguliariai tikrinkite akumuliatoriaus įkrovos büseną – nepalikite akumuliatoriaus be priežiūros ilgą laiką.

- Jei akumuliatorius teka, nelieskite medžiagos, kuri išbėgo iš akumuliatoriaus.

-Pakuotė nėra žaislas – pakuotės komponentus (plastikinius maišelius, kartonines déžutes, putų polistirolą ir kt.) laikykite vaikams nepąsiekiamoje vietoje.

- ISPEJIMAS! Neleiskite vaikams žaisti su folija. Pavojus uždusti!

IRENGINIO APRAŠYMAS

1. Rankena
2. Variklio modulis
3. Dulkių dėžės atleidimo svirtis
4. Aliuminio vamzdis
5. Daugiafunkcinis elektrinis šepetys su foniniu apšvietimu
6. 29,6 V ličio jonų baterija
7. Skaitmeninis ekranas
8. Dulkių konteineris

9. Aliuminio vamzdžio atleidimo raktas

10. Vamzdžio sulankstymo raktas

11. Elektrinio šepetėlio atleidimo raktas
12. ltrūkimų tvirtinimas
13. Apmušalų tvirtinimas
14. Šeriu tvirtinimas
15. Sieninis laikiklis su rinkiniu kaiščiai ir varžtai
16. Veliūrinis elektrinis šepetėlio volelis
17. Akumuliatoriaus jkroviklis

MOD-71 dulkių siurblys sujungia ciklono ir belaidžio dulkių siurblio naudojimo patogumą. Ciklono technologija leidžia filtruoti dulkes nenaudojant dulkių maišų, naudojant išcentri-nę jėgą, o tai reiškia, kad jums reikia tik ištuštinti dulkių konteinerį virš šiukšliadėžės. Ličio jonų akumuliatorius su vienu didžiausių energijos ir svorio santykių daro prietaisą lengvą ir užtikrina ilgą veikimo laiką po įkrovimo. Dulkių siurblyje yra trijų pakopų siurbimo galios reguliavimas AUTO, MAX, ECO.

AUTO – SMART technologija automatiškai perjungia siurbimo režima, priklausomai nuo ne švarumu kiekio ir tipo bei grindu tipo, be to, naudojamas dulkiu jutiklis pats nustato siurbimo galią. Darbo laikas yra apie 50 min. priklausomai nuo purvo.

MAX – intensyvus nešvaraus paviršiaus valymas naudojant maksimalią siurbimo galią. Dar - bo laikas yra apie 15 min. priklausomai nuo purvo.

ECO – leidžia ilgą laiką siurbti paviršius su minimaliu nešvarumu. Maksimalus veikimo laikas yra apie 60 min. Priklausomai nuo nešvarumu, tai leis jums išsiurbti visą butą.

1. Ikraukite dulkių siurblio akumuliatorių (žr. skyrių „AKUMULIATORIAUS [IKROVIMAS“).
2. Patikrinkite, ar dulkių siurblys nepažeistas, ar nėra pažeidimų, kurie gali atsirasti gabenant. Jei įta - riama žala, susisiekite su pardavėju.
3. Isitikinkite, kad tinklo parametrai atitinka ikroviklio duomenų lentelėje pateiktus duomenis.
4. Išimkite dulkių siurblį iš dėžutės, nuimkite visus lipdukus, transportavimo spynas, maišelius ir užpildus.
5. Tinkamai surinkite dulkių siurblį (žr. skyrių „DULKIŲ SIURBLIO SURINKIMAS“).

DULKIŲ SIURBLIO SURINKIMAS (IŠMONTAVIMAS)

DÈMESIO! Nenaudokite dulkių siurblio, kai jis nėra surinktas!

PASTABA! Surinkdami vamzdį ir priedus, būkite atsar - gūs ir nepažeiskite subtilų jungčių, maitinančių elektrinį šepetį.

1. Elektrinį šepetį (5) įdėkite į aliuminio vamzdelį (4). Tada pritvirtinkite aliuminio vamzdį (4) prie variklio modulio (2). Galiausiai prijunkite akumuliatorių (6) prie variklio modulio (2) (1 pav.).
2. Norėdami išardyti dulkių siurblį, atlikite tuos pačius veiksmus kaip ir pirmame žingsnyje.

DULKIŲ SIURBLIO MONTAVIMAS IR STO- VĖJIMAS LAIKIKLYJE

Dulkių siurblys MOD-71 turi laikiklj, kuris leidžia montuoti dulkių siurblį ant sienos. Norėdami naudoti laikiklj, pritvirtinkite ji prie sienos:

1. Pasirinkite tinkamą vietą tinkamame aukštyje, kad tilptų dulkių siurblys su vamzdeliu ir elektriniu še - petėliu. Įsitikinkite, kad sienos zonoje nebuvo nutiesta elektros laidų.
2. Padėkite rankeną ant sienos ir pieštuku pažymėki-te skylutes ant sienos (2 pav.)
3. Gręžkite skyles pažymėtose vietose, jkiškite sie-ninius kaiščius, uždėkite rankeną ir pritvirtinkite varžtus. Dulkių siurblį ir priedus pastatykite ant užsukamos rankenos.

AKUMULIATORIAUS IKROVIMAS

DÉMESIO! Ikraukite akumuliatorių prieš naudodami dulkių siurblį pirmą kartą. Akumuliatoriaus įkrovimo laikas yra apie 5–5,5 valandos.

DÉMESIO! Ikraukite akumuliatorių tik naudodami pridedamą ikroviklj. Kai akumuliatorius kraunamas, blokuojama galimybė paleisti dulkių siurblį.

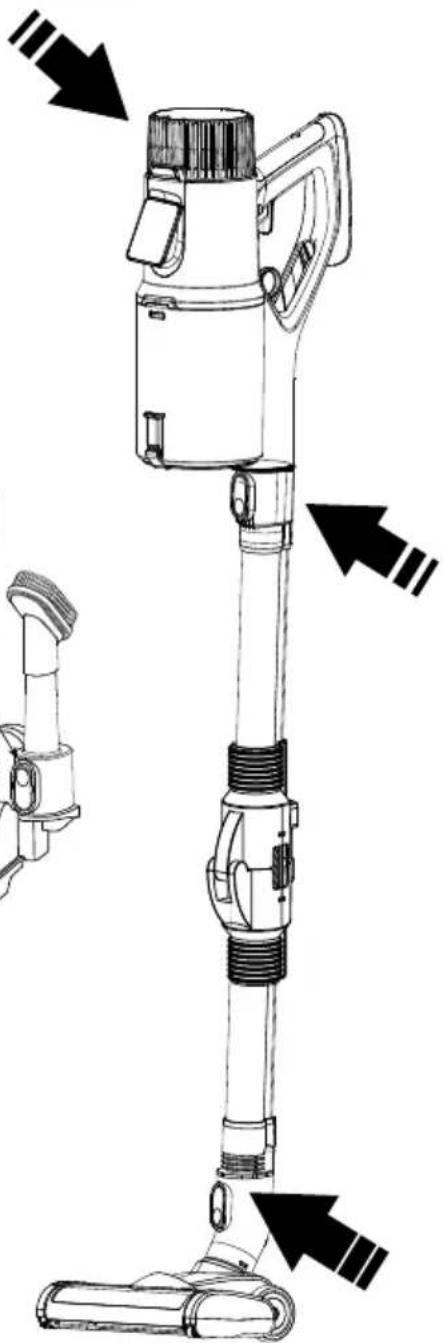

1 pav.

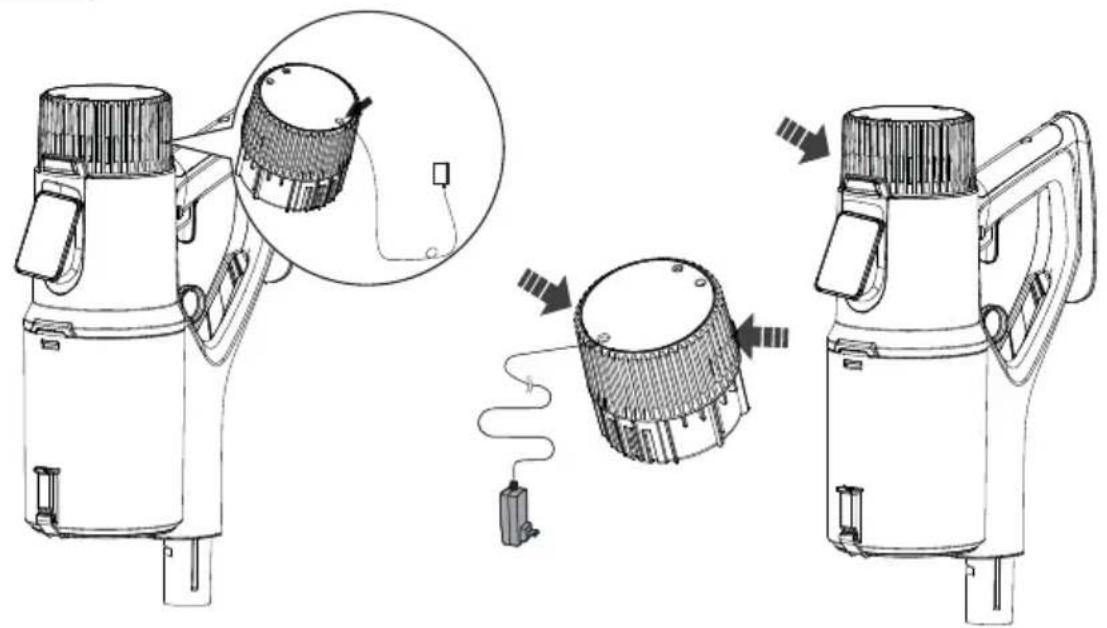

Dulkių siurblys turi tris galimybes prijungti įkroviklj akumuliatoriui įkrauti: įkrauti akumulia -torių variklio modulyje, įkrauti pačią bateriją arba įkrauti dulkių siurblį sieniniame laikiklyje.

1. Prijunkite jkroviklj (17) prie akumuliatoriaus (6) variklio modulyje (2) arba paspauskite ant akumuliatoriaus esantj klavišą ir išstumkite akumuliatorių (6) iš variklio modulio (2) (3 pav.).
2. Prijunkite jkroviklj (17) prie elektros tinklo lizdo, o jkroviklio laidą – prie akumuliatoriaus lizdo (6) (3 pav.). Ant akumuliatoriaus mirksi raudona lemputė, rodanti jkrovimo procesą.

3. Ikrovimo užbaigimo procesą parodys tvirta raudona lemputė ant akumuliatoriaus.

4. Atjunkite kroviklj (17) nuo elektros tinklo, o jkroviklio laidą – nuo akumuliatoriaus (6).

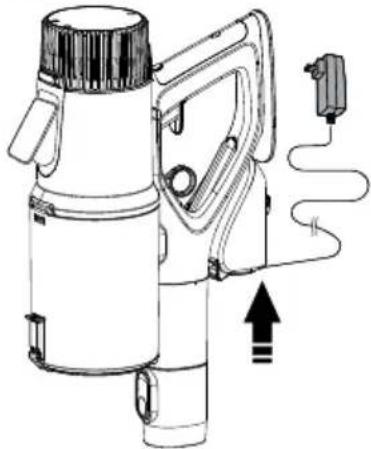

3 pav.

1. Ikroviklis (17) prijungiamas prie elektros tinklo, o po to prie laikiklio (15), pritvirtinto prie sienos (4 pav.).
2. Istumkite dulkių siurblį i sieninį laikiklj (15), prasidės akumuliatoriaus įkrovimo procesas (6).
3. Visiškai jkrautas prietaisas automatiškai sustabdys jkrovimo procesa, todėl jkroviklį ilgą laiką galima prijungti prie maitinimo šaltinio nepažeidžiant akumuliatoriaus.

DULKIŲ SIURBLIO NAUDOJIMAS

1. Isitikinkite, kad dulkių siurblys tinkamai sumontuotas ir akumuliatorius ikrautas.
2. Prijunkite atitinkamą iranga:

- Daugiafunkcinis elektrinis šepetys su apšvietimu (5) - Visų tipų

kietiems paviršiams ir kilimams šviesos diodai apšviečia valomą paviršių, kad būtų užtikrintas tobulas dulkių siurbimas. Elektrinis šepetys tiekiamas su papildomu veliūriniu voleliu, skirtu lygiems paviršiams siurbti.

• įtrūkimų tvirtinimas (12) – kampų, erdvių po baldais ir visur, kur yra ribota prieiga prie laisvo kitų aksesuarųnaudojimo, siurbimas
• Apmušalų tvirtinimas (13) – skirtas kušečių, sofų, fotelių, automobilių apmušalų ir kt. siurbimui.
• šeriu tvirtinimas (14) – naudojamas dulkëms pašalinti nuo lentynu, knygü, šviestuvu gaubtu, rémeliu, papuošalu, užuolaidu ir kt. Šepetėlio šeriali papildomai nuo nuvalyto paviršiaus atskiria itin užsispyrusius nešvarumus

Priklausomai nuo jūsų poreikių, prijunkite įrangą prie siurbimo vamzdžio ar variklio bloko (2).

1. Ijunkite dulkių siurblį įjungimo / išjungimo jungikliu. Dulkių siurblys veiks AUTO režimu. Kai dulkių siurblys veikia, jungiklį galima užrakinti perkeliant jungiklio rakto užraktą į kairę arba į dešinę (5 pav.).
2. Norėdami perjungti j vieną iš trijų darbo režimų (AUTO, MAX, ECO), bakstelėkite piktogramą „piršto atspaudas“.

Kai siurbimas bus baigtas, išjunkite dulkių siurblį jungikliu (5 pav.).

4 pav.

5 pav. Perjungti užraktą jjungti/ išjungti Dulkių indikatorius Akumuliatoriaus įkrovos būsena AUTO ECO MAX Siurbimo galia Veleno užrakto indikatorius Palieskite, kad pakeistumėte darbo režimą AUTO ECO MAX

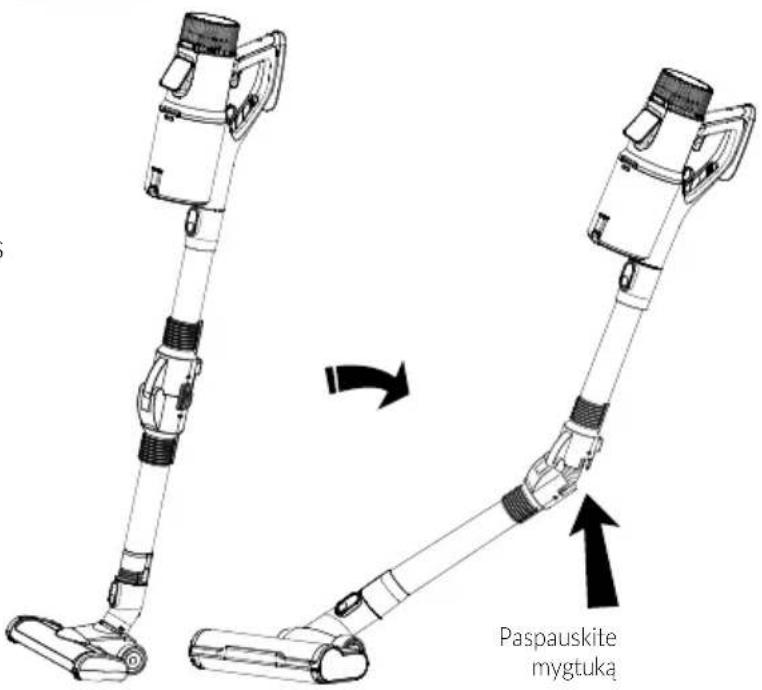

Dulkių siurblys turi sulenkiamą aliuminio vamzdelį (4), kad pasiektų sunkiai pasiekiamas vietas.

1. Padėkite dulkių siurblį ant grindų, viena ranka laikydami variklio modulio rankeną (2) (6 pav.).
2. Kita ranka paspauskite klavišą, esantį aliuminio vamzdžio gale (4). Vamzdis automatiškai sulenks, todėl bus len gviau išsiurbti sunkiai pasiekiamas vietas, pvz., Grindis po sofa.
3. Norėdami surinkti vamzdį, tiesiog pa - kelkite dulkių siurblį aukštyn. Aliuminio vamzdis automatiškai užsifiksuos į tiesią padėtį.

6 pav.

Paspau skite mygtuka

VALYMAS IR PRIEŽIŪRA

DĖMESIO! Stebėkite, kiek pilnas dulkių konteineris. Perpildytas indas sumažina siurbimo efektyvumą, padidina energijos sąnaudas ir greičiau užteršia filtrus.

PASTABA! Nemerkite dulkių siurblio, įkroviklio ir akumuliatoriaus i vandenį!

PASTABA! Norėdami pasiekti geriausią įmanomą dulkių siurblio našumą, po kiekvieno naudojimo išvalykite filtrus ir dulkių talpykla.

PASTABA! Atlikite technine priežiūrą išjunge dulkių siurblį ir atjunge įkroviklio laidą!

1. Dulkių siurblio išorinius paviršius nuvalykite drėgna šluoste ir sausai nušluostykite. Sunkiam nešvarumui naudokite švelny ploviklj.

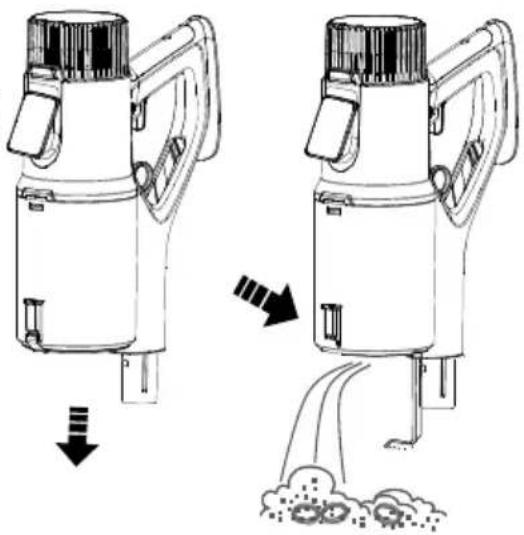

2. Norėdami ištuštinti dulkių puodelį, jungikliu išjunkite dul - kių siurblį. Padėkite dulkių konteinerį virš šiukšliadėžės, nustumkite žemyn apatinį atidarymo mygtuką ir supilkite šiukšliadėžės turinį į šiukšliadėže. Uždarykite dugną (7 pav.).
3. Norėdami išvalyti filtrus, viena ranka laikykite dulkių talpyklą, o kita laikykite rankeną, tada rodomuoju pirštu patraukite svirtį j viršų (8 pav.).
4. Išimkite filtrus (plieno tinklelj, kempinės filtrą, EPA filtrą) iš dulkių talpyklos. Nuvalykite visus filtrus nuo dulkių. Nu - plaukite kempinės filtrą ir EPA filtrą po tekančiu vandeniu ir gerai išdžiovinkite prieš montuodami į dulkių siurblį. Plieno tinklelio filtro ir dulkių talpyklos negalima panar - dinti į vandenį, nes tai gali sugadinti dulkių siurblį. Indas ir plieno tinklelio filtras nušluostomi sausa šluoste (8 pav.).

DĖMESIO! Nemontuokite drėgnu filtrų – rizikuokite sugadinti dulkių siurblį!

7 pav.

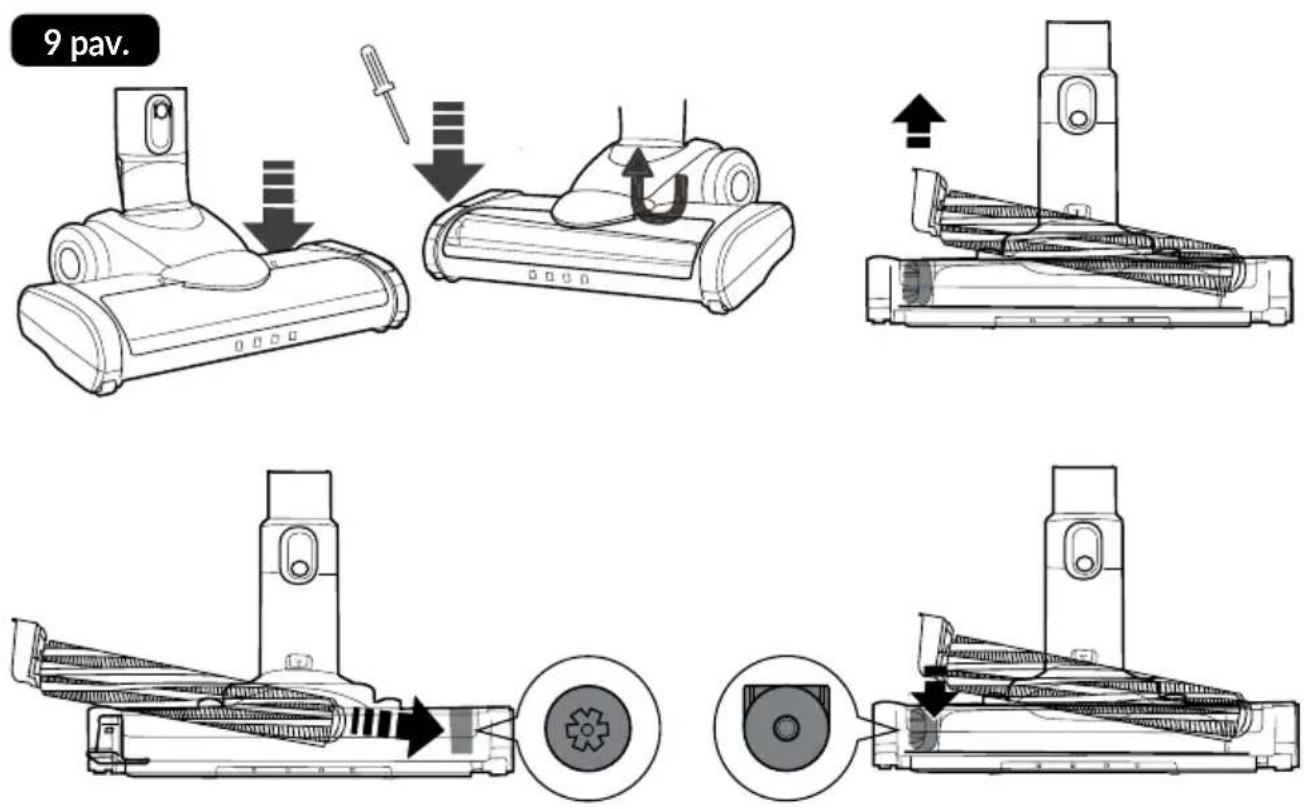

1. Periodiškai valykite besisukantį elektrinio šepetėlio volelj. Atleidę viršutinį skaidrų dangtį, veleną galite išardyti, tada plokščiu atsuktuvu pakreipkite kairę veleno dalį nuo korpuso ir nuimkite veleną valymui. Kai volelis bus išvalytas, įdėkite jį atgal į elektrinį šepetėlį ir pakeiskite skaidrų korpusą (9 pav.).

PASTABA! Tinkamas ir reguliarus valymas užtikrina saugų naudojimą ir prailgina prietaiso tarnavimo laiką.

PROBLEMOS IR KAIP JAS IŠSPREŠTI

PROBLEMASUKELTISPRENDIMAS
Dulkių siurblys neveikia	Išsikrovusi baterija įkraukite akumuliatorių
	Vyksta įkrovimo procesas Palaukite, kol baigsis įkrovimo procesas
Maža siurbimo galia	Užsikimšęs vamzdis ar šepetys	Pašalinkite užsikimšimo priežastį
	Dulkių konteineris pilnas lštuštinkite dulkių taure
	Dulkėmis dažyti filtrai lšvalyti filtrus
Elektrinio šepečio besisukantis velenas nustojo veikti	Elektrinio šepečio velenas užblokuotas	Išvalykite / atrakinkite elektrinio šepetėlio volelį
Įkrovimo indikatorius neužsidega	Pažeistas įkroviklio laidas Gražinkite gaminį savopardavėjui arba techninėspriežiūros centrui taisyti
	Maitinimo šaltinis įkrovimostotelei neprijungtas	Patikrinkite, ar maitinimoadapteris prijungtas prie lizdo
Nemalonus kvapas iš dulkių siurblio oro išleidimo angos	Filtrai yra nešvarūs Filtrus nuplaukite po tekančiuvandeniu ir nusausinkite

TECHNINIAI DUOMENYS

Techniniai duomenys yra nurodyti gaminio duomenų informacinėje lentelėje.

CE jkroviklis

DĖMESIO! Imonė MPM agd S.A. pasilieka teisę keisti techninius parametrus.

Šis vadovas buvo išverstas mašininiu būdu.
Jei turite kokių nors abejonių, perskaitykite versiją anglų kalba.

Taisyklingas gaminio atlieku šalinimas (elektrinės ir elektroninės irangos atliekos)

Ant gaminio pavaizduotas simbolis reiškia, kad šio gaminio atlieku negalima šalinti su kitomis namu úkyje generuojamomis atliekomis. Siekiant išvengti kenksmingo poveikio aplinkai ir žmonių sveikatai, kurį kelia nekontroliuojamas atlieku šalinimas, panaudotą gaminį reikia pristatyti į buitinės technikos atlieku priėmimo vietą arba kreiptis dėl atlieku paėmimo iš namų. Dėl iššamesnės informacijos apie saugaus elektrinės ir elektroninės įrangos atlieku šalinimo būdus ir vietas naudotojas turi kreiptis į mažmeninės prekybos vieta arba vietos valdžios organo aplinkos apsaugos skyrių. Šios gaminio atlieku negalima šalinti kartu su komunalinėmis atliekomis.

Tinkamas gaminio (bateriju ir (arba) akumuliatorių) šalinimas

Perbraukta šiukšliadėžės piktograma rodo, kad baterijos ir (arba) akumuliatoriai turi būti surenkami ir perdirbami atskirai. Pagal Direktyvą 2006/66/EB baterijos ir (arba) akumuliatoriai, pasibaigus jų naudojimo laikui, neturi būti šalinami kartu su kitomis buitinėmis atliekomis. Siekiant išvengti galimos žalos aplinkai ar žmonių sveikatai dėl nekontroliuojamo atlieku šalinimo, baterijos ir (arba) akumuliatoriai turi būti surenkami arba perdirbami laikantis galiojančiu teisiniu nuostatu. Panaudota baterija reikia mesti i specialu kontinerj atskirose šios rūšies atlieku surinkimo vietose.
