MANUALE UTENTE TRA 69 HF THEBEN

• Portata della trasmissione:
• Frequenza di trasmissione:
• Impostazione canali:
• Temperatura di funzionamento:
• Indicatore di trasmissione:
• Tipo di protezione: pila 12V DC Tipo A23. circa 50 m (in campo aperto).

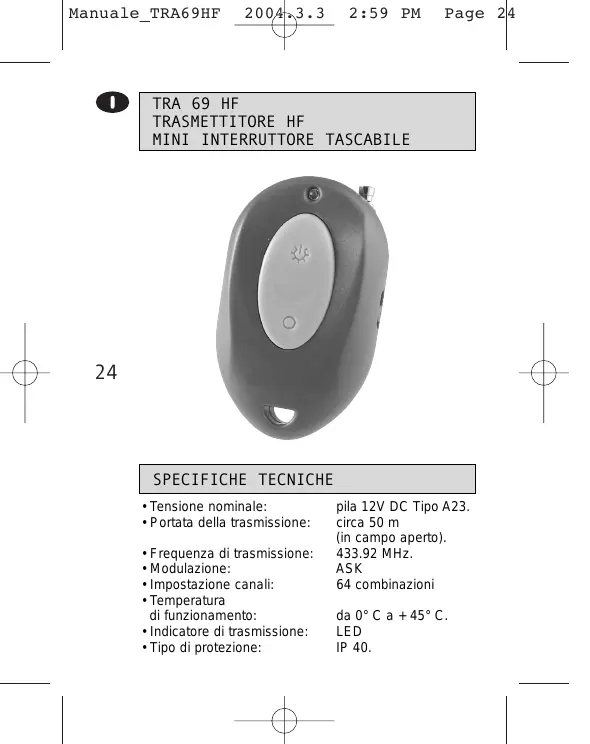

ASK 64 combinazioni da 0° C a + 45° C. LED IP 40. Manuale_TRA69HF

Articolo Quantità Trasmettitore

INTRODUZIONE ACCENDETE la vostra casa utilizzando il mini interruttore tascabile TRA 69 HF. Mai più al buio! Grazie alla nuova tecnologia HF, non entrerete più in casa vostra al buio. Grazie ai segnali emessi dal trasmettitore TRA 69 HF, potrete accendere tutte le luci che desiderate prima di rientrare a casa vostra. Senza fili!!! La grande particolarità del trasmettitore TRA 69 HF consiste nell’assenza di fili elettrici grazie alla tecnologia a radiofrequenza e all’alimentazione mediante pila. Il trasmettitore TRA 69 HF è dotato anche di ulteriori caratteristiche importanti da conoscere:

• Dimensione ridotta molto pratica (mini interruttore tascabile).
• Può servire da portachiavi.
• Utilizzo facile e sicuro.
• Può controllare fino a 64 luci ed applicazioni diverse.
• Portata della trasmissione oltre i 50 metri.

IMPOSTAZIONE DEI CANALI

Il trasmettitore e il ricevitore comunicano sullo stesso canale. Il sistema di codifica HF del trasmettitore TRA 69 HF è preimpostato in fabbrica su ‘l’ (Vedi Fig. 2) e il suo selettore di codifica su “11” (Vedi Fig. 3) . L’utilizzatore può modificare rispettivamente il sistema di codifica HF e il selettore di codifica su “5,7,9,11”, a seconda delle sue preferenze. Assicuratevi che le impostazioni dei canali del ricevitore e del trasmettitore siano identiche. Tuttavia, se l’utilizzatore constata che il trasmettitore TRA 69 HF e il ricevitore presentano la stessa impostazione di canali di un altro dispositivo senza fili che trova nelle vicinanze, dovrà NECESSARIAMENTE commutarli su un nuovo canale.

Seguite attentamente i punti sotto riportati per modificare le impostazioni dei canali del trasmettitore TRA 69 HF:

1. Togliete il coperchio allentando le viti con l’aiuto di un

cacciavite (Vedi Fig. 1). Fig. 1 Manuale_TRA69HF

2. Se necessario, impostate il sistema di codifica HF

sulla posizione da voi desiderata (Vedi Fig. 2).

3. Rimettete il coperchio sulla base e stringete le viti.

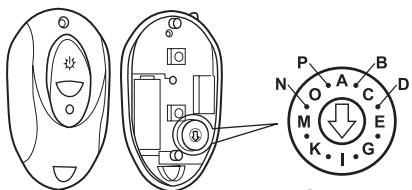

Fig. 2 Sistema di codifica HF (canale principale)

Nota: I 16 codici del sistema di codifica HF e le 4 sezioni del selettore di codifica offrono una possibilità di combinazioni molto varia con un totale di 64 combinazioni diverse.

• Assicuratevi che le frecce siano orientate correttamente.
• Assicuratevi che il trasmettitore e il ricevitore siano impostati sugli stessi canali. Per esempio impostando il sistema di codifica HF (canale principale) delle due unità su “I”. Manuale_TRA69HF

2:59 PM Page 28 UTILIZZO A. Consigli utili per una migliore trasmissione

1. Per una migliore trasmissione dei segnali, mantenete il trasmettitore TRA 69 HF ad almeno 1 m dal

suolo durante la trasmissione del segnale.

2. Posizionate il trasmettitore TRA 69 HF ad almeno

un metro da tutti gli elementi conduttori, quali ad esempio porte e finestre in UPVC rinforzato in alluminio, placche metalliche o cavi elettrici.

3. Durante l’utilizzo, estraete l’antenna dal trasmettitore TRA 69 HF per una migliore trasmissione (Vedi

4. Tenete eventuali cavi elettrici lontano dall’antenna, in

quanto può causare delle interferenze radio e disturbare la ricezione dei segnali emessi dal trasmettitore TRA 69 HF.

Durante l’installazione assicuratevi che il ricevitore abbinato sia posizionato ad almeno 2 metri dagli altri ricevitori al fine di evitare una riduzione della portata della trasmissione. B. Utilizzo del trasmettitore TRA 69 HF

1. Utilizzo e funzionamento

Sul pannello anteriore del trasmettitore TRA 69 HF, il simbolo “ ” posizionato in alto significa che l’interruttore è sulla posizione ON (variatore di luce), e il simbolo “ O “ in basso significa che l’interruttore è sulla posizione OFF. Sulla parte laterale del trasmettitore TRA 69 HF si trova un interruttore a slitta per il selettore di codifica (Vedi Fig. 3). L’interruttore può essere posizionato rispettivamente su 5,7,9 o 11 e comandare 4 ricevitori diversi posizionati in luoghi differenti. Manuale_TRA69HF

2:59 PM Page 29 Quando si preme il pulsante ON del trasmettitore TRA 69 HF, il trasmettitore invia un segnale ON al ricevitore abbinato che lo recepisce; la sua unità di comando si attiva. Quando si preme il pulsante OFF, il trasmettitore invia un segnale OFF al ricevitore abbinato che lo recepisce; la sua unità di comando si disattiva. Fig. 3

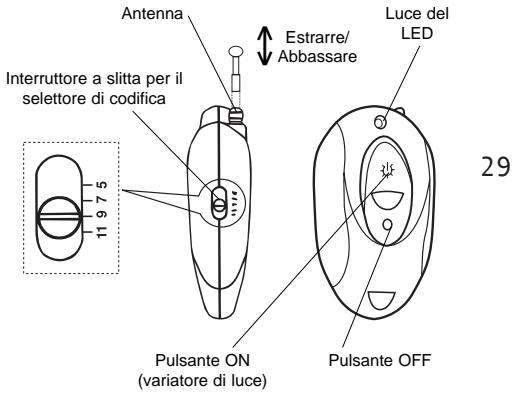

Antenna Estrarre/ Abbassare Luce del LED Interruttore a slitta per il selettore di codifica

Pulsante ON (variatore di luce) Pulsante OFF Manuale_TRA69HF

Il LED del trasmettitore TRA 69 HF viene utilizzato principalmente come indicatore. Quando si preme il pulsante ON, il LED si accende e viene trasmesso un segnale al ricevitore abbinato la cui unità di comando si attiva simultaneamente. Quando si preme il pulsante OFF, il LED si accende e l’unità di comando del ricevitore riceve il segnale OFF per disattivarsi.

3. Funzione variatore di luce

Se il ricevitore dispone della funzione variatore di luce, tenendo premuto ON del TRA 69 HF, potrete regolare il livello di luce dell’apparecchio d’illuminazione collegato al ricevitore dal 5 al 100%.

Il livello di luce del trasmettitore TRA 69 HF può essere memorizzato. In questo modo, all’utilizzo successivo, otterrete lo stesso livello di luce dell’utilizzo precedente. Quando il ricevitore abbinato non ha la funzione variatore di luce (per esempio un ricevitore suoneria), il trasmettitore TRA 69 HF attiva il ricevitore ma non comanda l’intensità luminosa. Manuale_TRA69HF

SOSTITUZIONE DELLA PILA

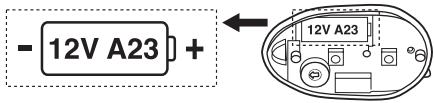

La durata di vita della pila è determinata dalla frequenza di utilizzo e dalla temperatura dell’ambiente. Più l’utilizzo è frequente e più la temperatura dell’ambiente è bassa, più il consumo è rapido. Vi raccomandiamo di togliere la pila quando la sua carica non è più sufficiente o se non utilizzate il vostro trasmettitore TRA 69 HF per un lungo periodo di tempo. Inoltre, vi facciamo notare che l’inversione della polarità può danneggiare il trasmettitore TRA 69 HF (Vedi Fig. 4). Fig. 4

Il trasmettitore TRA 69 HF utilizza una pila 12V tipo A23. Quando la carica di quest’ultima si esaurisce, il LED si affievolisce e l’utilizzo del ricevitore quindi diventa difficile, a questo punto l’utilizzatore deve sostituire la pila. Seguite i punti sotto riportati per il cambiamento della pila:

1. Togliete il coperchio allentando le viti con l’aiuto di un

cacciavite (Vedi Fig. 1).

2. Sostituite la pila usata con una nuova.

3. Rimettete a posto il coperchio e riavvitate le viti con

l’aiuto di un cacciavite. Manuale_TRA69HF

2:59 PM Page 32 EVENTUALI PROBLEMI Quando il trasmettitore TRA 69 HF non funziona correttamente, consultate le soluzioni suggerite nella tabella seguente: Problema Eventuale causa Il LED non si accende quando si preme il pulsante ON del trasmettitore TRA 69 HF.

1. Carica della pila insufficiente o pila

2. Mancanza di pila.

Il ricevitore non riceve segnali.

1. Impostazione di canali diversi fra il

trasmettitore e il ricevitore.

2. Superamento del campo di portata

4. Il segnale è debole.

2:59 PM Page 33 Suggerimento per la soluzione

1. Cambiate la pila o assicuratevi che quest’ultima sia

installata in modo corretto.

2. Mettete una pila nuova.

1. Assicuratevi che il trasmettitore e il ricevitore siano

impostati sugli stessi canali.

2. Assicuratevi che il trasmettitore e il ricevitore siano

situati nel campo di portata utile.

3. Assicuratevi che non esista nessun altro prodotto con la

stessa impostazione canali e la stessa frequenza che possa disturbare la ricezione e la trasmissione del ricevitore e del trasmettitore.

4. Verificate che l’antenna sia estratta completamente.

Il trasmettitore TRA 69 HF è completamente compatibile con altri prodotti HF Theben, questo permette quindi all’utilizzatore di abbinare al trasmettitore TRA 69 HF a tutti gli apparecchi che desidera al fine di creare una rete specifica di trasmettitori e di ricevitori per la casa, l’ufficio, negozi, ecc. Fate riferimento alla tabella seguente che mostra i tipi di apparecchi compatibili Trasmettitore Récepteur REC 100 HF Ricevitore HF Esterno/Interno 10 A

TRA 69 HF Trasmettitore HF Mini Interruttore tascabile REC 154 HF Modulo Ricevitore Variatore HF Comando d’illuminazione OMOLOGAZIONE Note:

1. Tutta la produzione HF è conforme alle direttive CE

(DBT & CEM) e R & TTE in particolare alle normative di sicurezza e radiofrequenza. Manuale_TRA69HF
