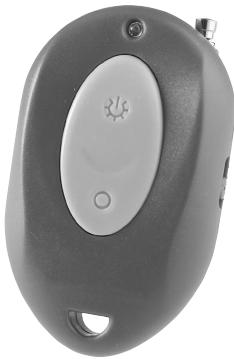

MODE D'EMPLOI TRA 69 HF THEBEN
- Portée de la transmission:
- Fréquence de transmission:
- Température de fonctionnement:
- Indicateur de transmission:
- Type de protection: pile 12V DC (A23). environ 50 m (en plein air).

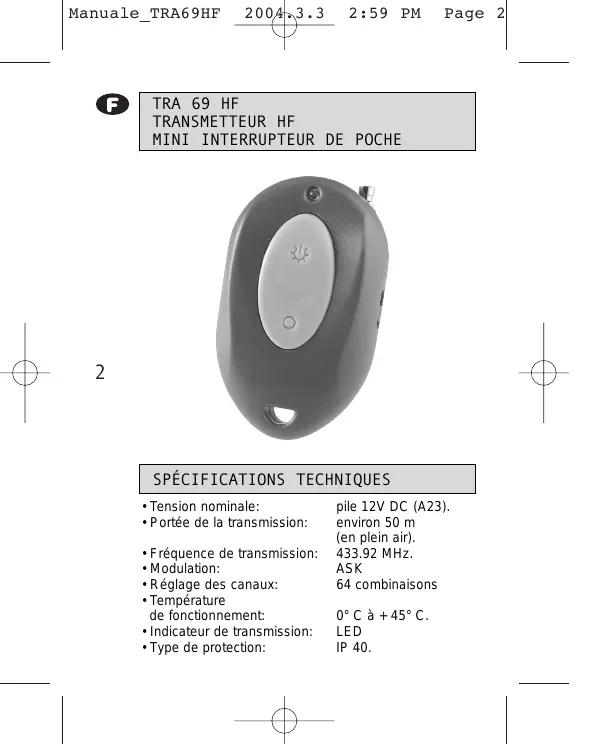

ASK 64 combinaisons 0° C à + 45° C. LED IP 40. Manuale_TRA69HF
Article Quantité Émetteur
INTRODUCTION ALLUMER votre maison en utilisant le mini interrupteur de poche TRA 69 HF. Fini l’obscurite! Grâce à la nouvelle technologie HF, vous n’entrerez plus chez vous dans le noir. Grâce aux signaux émis par l’émetteur TRA 69 HF, vous pourrez allumer toutes les lumières que vous souhaitez avant de rentrer chez vous. Sans fil!!! La plus grande particularité de l’émetteur TRA 69 HF réside dans l'absence de fil électrique grâce à une fréquence radio et à une alimentation par pile. L’émetteur TRA 69 HF présente aussi d’autres fonctions remarquables à savoir:
- Une taille miniature unique très pratique (mini interrupteur de poche).
- Peut servir de porte-clés
- Utilisation facile et sécurisée.
- Peut contrôler jusqu’à 64 lumières et applications différentes.
- Portée de la transmission à plus de 50 mètres.
L’émetteur et le récepteur communiquent sur le même canal. Le système de codage HF de l’émetteur TRA 69 HF est préréglé en usine sur “I” (Voir Fig. 2) et son sélecteur de codage sur “11” (Voir Fig. 3). L’utilisateur peut modifier respectivement le système de codage HF et le sélecteur de codage sur “5, 7, 9, 11” selon ses préférences. S'assurer que les réglages des canaux du récepteur et de l’émetteur sont identiques. Toutefois, si l’utilisateur constate que l’émetteur TRA 69 HF et le récepteur présentent le même réglage de canaux qu’un autre dispositif sans fil se trouvant à proximité, il conviendra OBLIGATOIREMENT de les faire passer sur un nouveau canal.
Suivre attentivement les étapes ci-dessous pour modifier les réglages des canaux de l’émetteur TRA 69 HF:

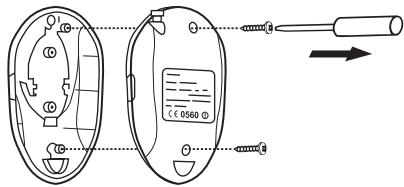

1. Desserrer les vis du couvercle à l’aide d'un tournevis
cruciforme, puis le retirer de la base (Voir Fig. 1). Fig. 1 Manuale_TRA69HF
2. Régler si nécessaire le système de codage HF sur
la position désirée (Voir Fig. 2).
3. Replacer le couvercle sur la base et serrer les vis.

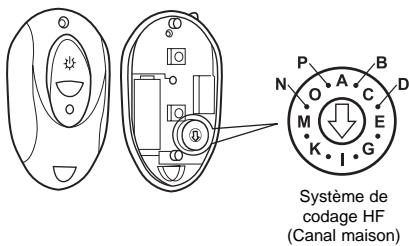

Fig. 2 Système de codage HF (Canal maison)
Remarque: Les 16 codes du système de codage HF ainsi que les 4 sections du sélecteur de codage offrent une possibilité de combinaisons très variées avec un total de 64 combinaisons différentes.
- S’assurer que les flèches sont orientées correctement.
- S’assurer que l’émetteur et le récepteur sont réglés sur les mêmes canaux. Par exemple en réglant le système de codage HF (canal maison) des deux unités sur “I”. Manuale_TRA69HF
2:59 PM Page 6 UTILISATION A. Conseils utiles pour une meilleure transmission
1. Pour une meilleure transmission des signaux, tenir
l’émetteur TRA 69 HF à au moins 1m du sol lors de l’émission du signal.
2. Écarter l’émetteur TRA 69 HF d’au moins un mètre de
tout appareil conducteur, tel que les portes et fenêtres en UPVC renforcées en aluminium, les plaques métalliques et les câbles électriques.
3. Lors de l’utilisation, sortir l’antenne de l’émetteur TRA
69 HF pour une meilleure transmission (Voir Fig. 3). 4. Tenir le câble électrique à l’écart de l’antenne, ce dernier pouvant causer des interférences radio et affecter la réception des signaux émis par l’émetteur TRA 69 HF.
Lors de l'installation, s'assurer que le récepteur correspondant est situé à au moins 2 mètres des autres récepteurs afin d’éviter une réduction de la portée de transmission. B. Utilisation de l’émetteur TRA 69 HF
1. Utilisation et fonctionnement
Sur le panneau avant de l’émetteur TRA 69 HF, le symbole “ ” situé en haut signifie que l’interrupteur est sur la position ON (variateur de lumière), et le symbole “ O “ en dessous signifie que l’interrupteur est sur la position OFF. Sur la partie latérale de l’émetteur TRA 69 HF se trouve un interrupteur à cran pour le sélecteur de codage (Voir Fig. 3). L’interrupteur peut être positionné respectivement sur 5,7,9 ou 11 et commander 4 récepteurs différents situés à des endroits opposés. Manuale_TRA69HF
2:59 PM Page 7 Lorsque l’on appuie sur le bouton ON de l’émetteur TRA 69 HF, l’émetteur envoie un signal ON au récepteur correspondant qui le réceptionne ; son unité de commande s’allume. Lorsque l’on appuie sur le bouton OFF, l’émetteur envoie un signal OFF au récepteur correspondant qui le réceptionne; son unité de commande s’éteint. Fig. 3

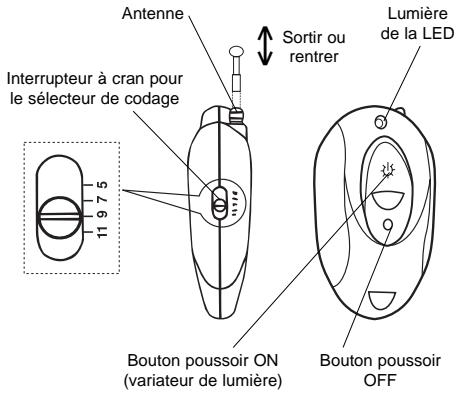

Antenne Sortir ou rentrer Lumière de la LED Interrupteur à cran pour le sélecteur de codage
Bouton poussoir ON (variateur de lumière) Bouton poussoir OFF Manuale_TRA69HF
La LED de l’émetteur TRA 69 HF est principalement utilisée comme indicateur. Lorsque l’on presse le bouton ON, la LED s’allume et un signal est transmis au récepteur correspondant dont l’unité de commande s’allume simultanément. Lorsque l’on presse le bouton OFF, la LED s’allume et l’unité de commande du récepteur reçoit le signal OFF pour s’éteindre.
3. Fonction variateur de lumière
Si le récepteur dispose de la fonction variateur de lumière, en maintenant appuyé le bouton ON du TRA 69 HF, vous pourrez ajuster le niveau de lumière de l’appareil d’éclairage relié au récepteur de 5 à 100%.
Le niveau de lumière de l’émetteur TRA 69 HF peut être mémorisé. Ainsi, à l’utilisation suivante, vous obtiendrez le même niveau de lumière qu’à l’utilisation précédente. Lorsque le récepteur correspondant n’a pas la fonction variateur de lumière (par exemple, un récepteur carillon), l’émetteur TRA 69 HF ne fait qu'activer le récepteur mais il ne commande pas l’intensité lumineuse. Manuale_TRA69HF
La durée de vie de la pile est déterminée par la fréquence d’utilisation et la température ambiante. Plus l’utilisation est fréquente et plus la température ambiante est basse, plus la consommation est rapide. Nous vous recommandons de retirer la pile lorsque la charge de celle-ci n’est pas suffisante ou si vous n'utilisez pas votre émetteur TRA 69 HF pendant un long moment. De plus, notez que l’inversement des polarités peut endommager l’émetteur TRA 69 HF Fig. 4

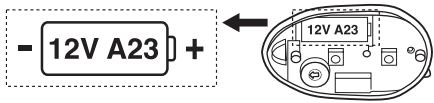

L’émetteur TRA 69 HF utilise une pile 12V A23. Lorsque la charge de celle-ci est faible, la LED devient faible à son tour et l’utilisation du récepteur devient alors difficile, l’utilisateur doit alors remplacer la pile. Suivre les étapes suivantes pour le changement de la pile:
1. Desserrer les vis du couvercle du compartiment à
piles à l’aide d’un tournevis cruciforme puis le détacher de la base (Voir Fig. 1).
2. Retirer la pile usagée et en insérer une nouvelle.
3. Replacer le couvercle et resserrer les vis à l’aide d’un
tournevis cruciforme. Manuale_TRA69HF
Lorsque l’émetteur TRA 69 HF ne fonctionne pas normalement, vérifier les problèmes éventuels et consulter les solutions suggérées dans le tableau suivant qui vous aideront à résoudre le problème. Problème Cause éventuelle La LED ne s’allume pas lorsque l'on appuie sur le bouton ON de l’émetteur TRA 69 HF.
Le récepteur ne reçoit pas de signal.
1. Réglage de canaux différent entre
l’émetteur et le récepteur.
2. Dépassement du champ de la portée utile.
4. Le signal est faible.
2:59 PM Page 11 Suggestion de solution
1. Changer la pile ou s’assurer que cette dernière est correctement installée.
2. Insérer une nouvelle pile.
1. S’assurer que l’émetteur et le récepteur sont réglés sur
2. S’assurer que l’émetteur et le récepteur se trouvent placés dans le champ de la portée utile.
3. S’assurer qu’il n’existe aucun autre produit avec le
même réglage de canaux et la même fréquence affectant la réception et la transmission du récepteur et de l’émetteur.
4. Vérifier que l’antenne est entièrement sortie.
L’émetteur TRA 69 HF est entièrement compatible avec d’autres produits HF Theben, permettant ainsi à l’utilisateur de relier le nombre d'appareils qu’il désire à l’émetteur TRA 69 HF afin de créer un réseau spécifique d’émetteurs et de récepteurs pour la maison, le bureau et les petits commerces. Se référer au tableau suivant illustrant les appareils compatibles types. Émetteur Récepteur REC 100 HF Récepteur HF Extérieur / Intérieur 10 A
TRA 69 HF Emetteur HF Mini Interrupteur de poche REC 154 HF Module récepteur variateur HF HOMOLOGATION Remarques:
1. Les produits HF Theben peuvent être vendus dans
tous les pays de l’UE et de l’AELE.
2. L’émetteur respecte les exigences essentielles de
sécurité et de radiofréquence conformément aux directives CE (DBT & CEM) et R & TTE. Manuale_TRA69HF
