MANUALE UTENTE Intimidator Beam 360X Chauvet

Informazioni sulla Guida

La Guida rapida Intimidator Beam 360X contiene informazioni di base sul prodotto, quali montaggio, opzioni di menu e valori DMX. Per maggiori dettagli scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA E PER I TERMINI E LE CONDIZIONI COMPLETI, VISITARE IL NOSTRO SITO WEB.

Per i clienti di Stati Uniti e Messico: www.chauvetlighting.com/warranty-registration.

Per i clienti di Regno Unito, Repubblica d'Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che questo prodotto, in condizioni di utilizzo normale, è privo di difetti di materiale e di manodopera, per il periodo specificato e con le esclusioni e le limitazioni riportati nella garanzia integrale limitata sul proprio sito web. Tale garanzia si applica solo all'acquirente originale del prodotto e non può essere trasferita. Per esercitare i proprio diritti secondo i termini della presente garanzia, è necessario fornire prova d'acquisto sotto forma di ricevuta originale di un distributore autorizzato che riporti il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, nel Regno Unito, nella Repubblica d'Irlanda, in Belgio, nei Paesi Bassi, in Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi, si prega di consultare il distributore locale.

Note di sicurezza

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione.

• Collegare questo prodotto SOLTANTO a un circuito dotato di messa a terra e protetto.
  • SCOLLEGARE l'alimentazione prima di effettuare la pulizia o sostituire il fusibile.
• NON guardare la sorgente luminosa quando il prodotto è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai il prodotto dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto del prodotto utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino al prodotto mentre è in funzione.
  • NON toccare l'alloggiamento del prodotto durante il funzionamento perché potrebbe essere molto caldo.

- La tensione della presa a muro a cui si collega il prodotto deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questo prodotto deve essere utilizzato soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione, non esporre il prodotto alla pioggia o all'umidità.

• Montare sempre questo prodotto in posizione ben ventilata, ad almeno 50 cm (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione sull'alloggiamento dell'unità sia ostruita.

- Non collegare mai questo prodotto a un dimmer o a un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e della stessa classe.

- Non trasportare mai il prodotto per il cavo di alimentazione. Per trasportare il prodotto, utilizzare esclusivamente la staffa per il montaggio sospeso o la maniglia.

- La massima temperatura ambiente ammessa è di 40 °C (104 °F). Non utilizzare il prodotto a temperature superiori.

- In caso di gravi problemi di funzionamento, sospendere immediatamente l'utilizzo.

• NON aprire il prodotto. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile e prolungare la durata del prodotto, in periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire un prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania o Messico, contattare il distributore locale. Per informazioni sui contatti, consultare la sezione Contact Us al termine della presente guida.

Cosa è incluso

- Intimidator Beam 360X

- Staffa per montaggio sospeso

• Cavo di alimentazione

- Guida rapida

Per iniziare

Disimballare Intimidator Beam 360X e accertarsi di aver ricevuto tutti i componenti integri. Se la scatola o il contenuto appaiono danneggiati, informare immediatamente il trasportatore e non Chauvet.

Alimentazione CA

Questo prodotto è dotato di un alimentatore a commutazione automatica con tensione di ingresso compresa tra 100 e 240 V CA, 50/60 Hz.

Per evitare un consumo inutile e prolungare la durata del prodotto, nei periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Collegamento

È possibile collegare fino a 9 unità Intimidator Beam 360X a 120 V o 15 unità a 230 V. Non superare mai questo numero. I cavi di collegamento possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare il prodotto dall'alimentazione elettrica.
2. Con un cacciavite a testa piatta, svitare il portafusibile ed estrarlo.
3. Rimuovere il fusibile bruciato dall'alloggiamento e sostituirlo con uno dello stesso tipo e della stessa classe.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare il prodotto, leggere le Note di sicurezza.

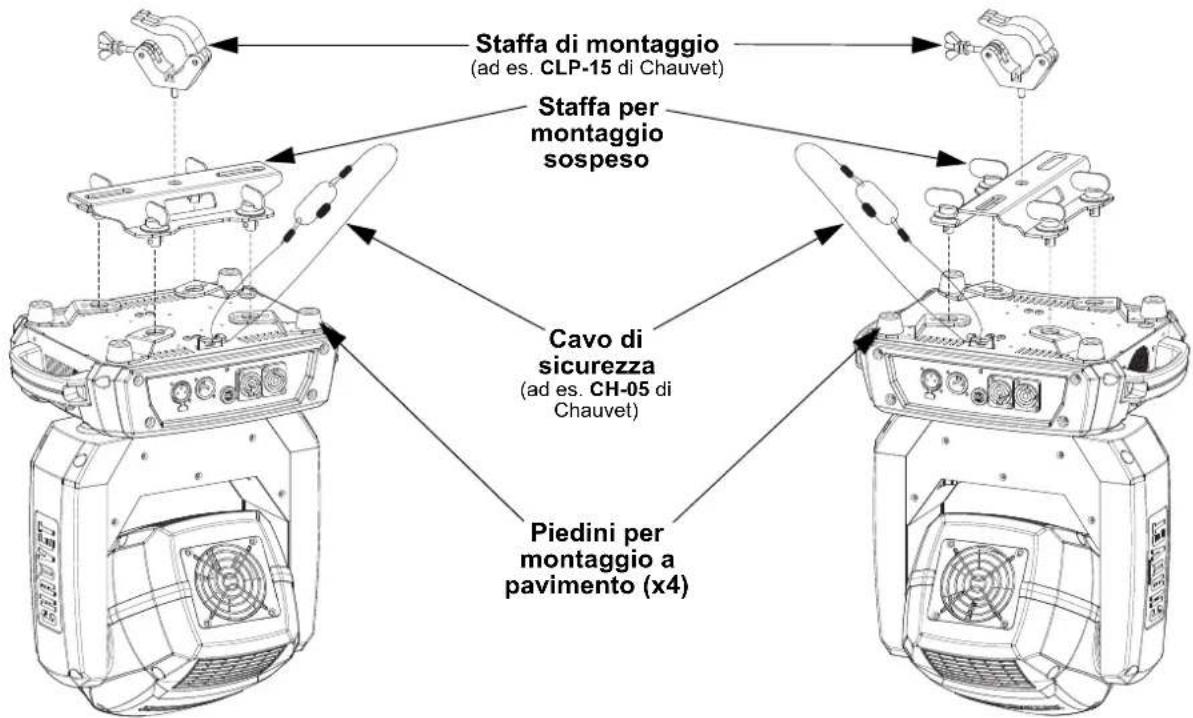

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menu o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menu e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menu e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menu visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Intimidator Beam 360X al sito www.chauvetdj.com per l'elenco aggiornato delle opzioni del menu.

Livello principale	Livelli di programmazione Descrizione
Address 001-512 Imposta l'indirizzo DMX iniziale
Run Mode	DMX	14CH		Seleziona la modalità DMX
		8CH
	Slave Slave1-4 Seleziona la modalità Slave 1, 2, 3 o 4
	Auto Seleziona la modalità Auto
	Sound Seleziona la modalità Sound Active
	RF	RF 1-4		Imposta il prodotto in modo che funzioni con il telecomando RFC-XL nel gruppo 1, 2, 3 o 4. (il telecomando RF deve essere prima collegato al prodotto)
		RFP Imposta il		prodotto in modo che funzioni con il segnale RF pubblico
	Manual	Pan	Controllo manuale rotazione
		Tilt Controllo manuale brandeggio
		Color Controllo manuale colore
		Gobo Controllo manuale gobo
		Prism Controllo manuale prisma
		Focus Controllo manuale fuoco
		Frost Controllo manuale frost
		Dimmer	Controllo manuale dimmer
		Shutter	Controllo manuale otturatore
Setup	Pan Reverse		OFF	Funzionamento in rotazione normale
			ON	Funzionamento in rotazione inversa
	Tilt Reverse		OFF	Funzionamento in brandeggio normale
			ON	Funzionamento in brandeggio inverso
	Screen Reverse		OFF	Visualizzazione normale
			ON	Visualizzazione inversa
	Pan Angle		540	Seleziona l'angolo di rotazione di 540°
			360	Seleziona l'angolo di rotazione di 360°
			180	Seleziona l'angolo di rotazione di 180°
	Tilt Angle		270	Seleziona l'angolo di brandeggio di 270°
			180	Seleziona l'angolo di brandeggio di 180°
			90	Seleziona l'angolo di brandeggio di 90°
	Totem Mode		OFF	Non limita il movimento di rotazione e brandeggio
			UP	Limita il movimento di rotazione e brandeggio per il montaggio in alto
			DOWN	Limita il movimento di rotazione e brandeggio per il montaggio a superficie/pavimento
	Sensitivity		001-100	Imposta la sensibilità sonora
	DMX Loss		Hold	Mantiene l'ultima impostazione in caso di perdita del segnale
			Black	Oscura il prodotto in caso di perdita del segnale
			Auto	Imposta l'unità in modalità Auto quando si perde il segnale
			Sound	Imposta l'unità in modalità Sound quando si perde il segnale
	Indicator		ON	Attiva/disattiva l'indicatore a LED
			OFF
	Flash if DMX		ON	Imposta se l'indicatore LED lampeggia quando l'apparecchio è collegato o scollegato dalla rete DMX
			OFF

Livello principale	Livelli di programmazione		Descrizione
Setup (cont.)	RF Bind		Mostra le istruzioni su come collegare il telecomando RF al prodotto
	Reset Reimposta il prodotto
	Factory Set Carica le impostazioni di fabbrica
Sys Info	Ver: V_ Visualizza la versione firmware
	Running Mode ____ Visualizza la modalità di funzionamento corrente
	DMX Address ____ Visualizza l'indirizzo DMX corrente
	Temperature ____ Visualizza la temperatura corrente del prodotto

Collegamento DMX

Intimidator Beam 360X può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questo prodotto per il funzionamento con un DMX sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali disponibili in ciascuna modalità DMX, l'indirizzo DMX raccomandato è 499.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Beam 360X utilizza il collegamento dati DMX. Le istruzioni per la configurazione di Intimidator Beam 360X per il funzionamento Master/Slave sono contenute nel Manuale Utente, disponibile sul sito web di Chauvet.

Telecomando RF

Intimidator Beam 360X è compatibile con i telecomandi CHAUVET RFC o RFC-XL. Per maggiori informazioni sul telecomando RF, scaricare le istruzioni del Manuale Utente Intimidator Beam 360X al sito web www.chauvetdj.com.

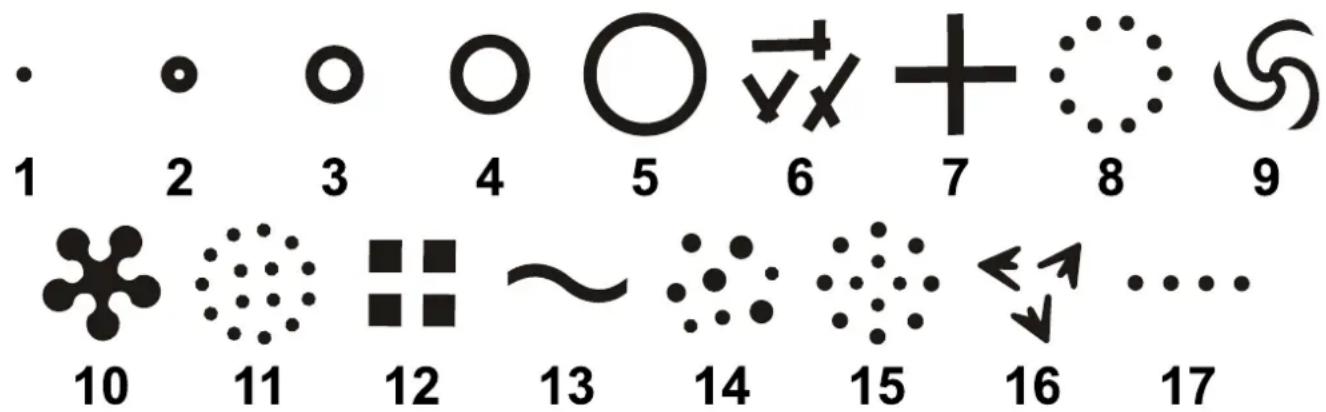

Proiettori Gobo

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Valori DMX

8Ch	14Ch	Funzione	Valore	Percentuale/Impostazione
1	1	Rotazione	000 ⇔ 255	0-540°
-	2	Rotazione fine	000 ⇔ 255	Controllo fine della rotazione
2	3	Brandeggio	000 ⇔ 255	0-234°
-	4	Brandeggio fine	000 ⇔ 255	Controllo fine del brandeggio
-	5	Velocità rotazione/brandeggio	000 ⇔ 255	Velocità rotazione/brandeggio, da rapida a lenta
3	6	Ruota colori	000 ⇔ 003	Bianco
			004 ⇔ 007	Rosso
			008 ⇔ 011	Arancione
			012 ⇔ 015	Giallo
			016 ⇔ 019	Verde
			020 ⇔ 023	Blu
			024 ⇔ 027	CTO
			028 ⇔ 031	Ciano
			032 ⇔ 035	Magenta
			036 ⇔ 039	Lime
			040 ⇔ 043	Viola
			044 ⇔ 047	Giallo scuro
			048 ⇔ 051	Rosa
			052 ⇔ 055	CTB
			056 ⇔ 063	UV
			064 ⇔ 067	Bianco/rosso
			068 ⇔ 071	Rosso/arancione
			072 ⇔ 075	Arancione/giallo
			076 ⇔ 079	Giallo/verde
			080 ⇔ 083	Verde/blu
			084 ⇔ 087	Blu/CTO
			088 ⇔ 091	CTO/ciano
			092 ⇔ 095	Ciano/magenta
			096 ⇔ 099	Magenta/lime
			100 ⇔ 103	Lime/viola
			104 ⇔ 107	Viola/giallo scuro
			108 ⇔ 111	Giallo scuro/rosa
			112 ⇔ 115	Rosa/CTB
			116 ⇔ 119	CTB/UV
			120 ⇔ 127	UV/Bianco
			128 ⇔ 191	Arcobaleno ciclico, da lento a veloce
			192 ⇔ 255	Arcobaleno ciclico inverso, da lento a veloce
4	7	Ruota Gobo(vedereProiettori Gobo)	000 ⇔ 003	Aperto
			004 ⇔ 007	Gobo 1
			008 ⇔ 011	Gobo 2
			012 ⇔ 015	Gobo 3
			016 ⇔ 019	Gobo 4
			020 ⇔ 023	Gobo 5
			024 ⇔ 027	Gobo 6
			028 ⇔ 031	Gobo 7
			032 ⇔ 035	Gobo 8
			036 ⇔ 039	Gobo 9
			040 ⇔ 043	Gobo 10
			044 ⇔ 047	Gobo 11
			048 ⇔ 051	Gobo 12
			052 ⇔ 055	Gobo 13
			056 ⇔ 059	Gobo 14
			060 ⇔ 063	Gobo 15
			064 ⇔ 067	Gobo 16
			068 ⇔ 071	Gobo 17
			072 ⇔ 075	Oscillazione Gobo 17, da lenta a veloce
			076 ⇔ 079	Oscillazione Gobo 16, da lenta a veloce
			080 ⇔ 083	Oscillazione Gobo 15, da lenta a veloce
			084 ⇔ 087	Oscillazione Gobo 14, da lenta a veloce
			088 ⇔ 091	Oscillazione Gobo 13, da lenta a veloce
			092 ⇔ 095	Oscillazione Gobo 12, da lenta a veloce
			096 ⇔ 099	Oscillazione Gobo 11, da lenta a veloce
			100 ⇔ 103	Oscillazione Gobo 10, da lenta a veloce
			104 ⇔ 107	Oscillazione Gobo 9, da lenta a veloce
			108 ⇔ 111	Oscillazione Gobo 8, da lenta a veloce
			112 ⇔ 115	Oscillazione Gobo 7, da lenta a veloce
			116 ⇔ 119	Oscillazione Gobo 6, da lenta a veloce
			120 ⇔ 123	Oscillazione Gobo 5, da lenta a veloce
			124 ⇔ 127	Oscillazione Gobo 4, da lenta a veloce
			128 ⇔ 131	Oscillazione Gobo 3, da lenta a veloce
			132 ⇔ 135	Oscillazione Gobo 2, da lenta a veloce
			136 ⇔ 139	Oscillazione Gobo 1, da lenta a veloce
			140 ⇔ 143	Aperto
			144 ⇔ 199	Effetto ciclico, da lento a veloce
			200 ⇔ 255	Effetto ciclico inverso, da lento a veloce
5	8	Prisma	000 ⇔ 007	Nessuna funzione
			008 ⇔ 015	Prisma a 16 facce
			016 ⇔ 130	Rotazione prisma, da lenta a veloce
			131 ⇔ 247	Rotazione prisma inversa, da lenta a veloce
			248 ⇔ 255	Prisma a 16 facce
6 9	Fuoco	000 ⇔ 255 Fuoco
- 10	Dimmer	000 ⇔ 255 0–100%
7 11	Stroboscopio		000 ⇔ 003	Spento
			004 ⇔ 007	Acceso
			008 ⇔ 076	Stroboscopio, da lento a veloce
			077 ⇔ 145	Stroboscopio a impulso, da lento a veloce
			146 ⇔ 215	Stroboscopio casuale, da lento a veloce
			216 ⇔ 255	Acceso
8 12	Frost	000 ⇔ 255 0–100%
– 13	Funzione		000 ⇔ 007	Nessuna funzione
			008 ⇔ 015	Oscuramento su rotazione/brandeggio
			016 ⇔ 023	Oscuramento su movimento ruota colori
			024 ⇔ 031	Oscuramento su movimento ruota Gobo
			032 ⇔ 039	Oscuramento su rotazione/brandeggio/movimento ruota colori
			040 ⇔ 047	Oscuramento su rotazione/brandeggio/movimento ruota Gobo
			048 ⇔ 055	Oscuramento su rotazione/brandeggio/ruota colori/movimento ruota Gobo
			056 ⇔ 095	Nessuna funzione
			096 ⇔ 103	Reimpostazione rotazione
			104 ⇔ 111	Reimpostazione brandeggio
			112 ⇔ 119	Reimpostazione ruota colori
			120 ⇔ 127	Reimpostazione ruota Gobo
			128 ⇔ 135	Reimpostazione frost
			136 ⇔ 143	Reimpostazione prisma
			144 ⇔ 151	Reimpostazione fuoco
			152 ⇔ 159	Reimpostazione di tutto
			160 ⇔ 255	Nessuna funzione
– 14	Macro di movimento		000 ⇔ 007	Nessuna funzione
			008 ⇔ 023	Macro di movimento 1
			024 ⇔ 039	Macro di movimento 2
			040 ⇔ 055	Macro di movimento 3
			056 ⇔ 071	Macro di movimento 4
			072 ⇔ 087	Macro di movimento 5
			088 ⇔ 103	Macro di movimento 6
			104 ⇔ 119	Macro di movimento 7
			120 ⇔ 135	Macro di movimento 8
			136 ⇔ 151	Macro movimento attivazione sonora 1
			152 ⇔ 167	Macro movimento attivazione sonora 2
			168 ⇔ 183	Macro movimento attivazione sonora 3
			184 ⇔ 199	Macro movimento attivazione sonora 4
			200 ⇔ 215	Macro movimento attivazione sonora 5
			216 ⇔ 231	Macro movimento attivazione sonora 6
			232 ⇔ 247	Macro movimento attivazione sonora 7
			248 ⇔ 255	Macro movimento attivazione sonora 8
