Intimidator Beam 360X - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Intimidator Beam 360X Chauvet

La guía de referencia rápida (QRG) de Intimidator Beam 360X contiene información básica sobre el producto, como el montaje, las opciones de menú y los valores DMX. Descargue el manual de usuario en www.chauvetdj.com para obtener más detalles.

Descargo de responsabilidad

La información y las especificaciones contenidas en esta QRG están sujetas a cambios sin previo aviso.

GARANTÍA LIMITADA

PARA EL REGISTRO DE LA GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para los clientes de EE.UU. y México: www.chauvetlighting.com/warranty-registration.

Para los clientes del Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto está libre de defectos de material y mano de obra bajo un uso normal, durante el periodo especificado, y sujeto a las exclusiones y limitaciones establecidas en la garantía limitada completa en nuestro sitio web. Esta garantía se extiende únicamente al comprador original del producto y no es transferible. Para ejercer los derechos de esta garantía, debe proporcionar una prueba de compra en forma de recibo de venta original de un distribuidor autorizado que muestre el nombre del producto y la fecha de compra. NO HAY OTRAS GARANTÍAS EXPRESAS O IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos que varían de una región a otra y de un país a otro. Esta garantía solo es válida en EE.UU., Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer las condiciones de la garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento.

- Conecte este producto ÚNICAMENTE a un circuito con conexión a tierra y protegido.

- DESCONECTE de la corriente antes de limpiar o sustituir el fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no esté retorcido o dañado.

- Nunca desconecte este producto de la corriente tirando del cable.

- Cuando monte este producto por encima de la cabeza, utilice SIEMPRE un cable de seguridad.

- NO permita que haya materiales inflamables cerca del producto cuando esté en funcionamiento.

- NO toque la carcasa del producto cuando esté encendido porque estará caliente.

- El voltaje de la toma de corriente a la que va a conectar este producto debe estar dentro del rango indicado en la calcomanía o en el panel posterior del producto.

- ¡Este producto es solo para uso en interiores! (IP20) Para evitar el riesgo de incendio o de descarga eléctrica, no exponga este producto a la lluvia ni a la humedad.

- Monte siempre este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.

- Asegúrese de que ninguna de las ranuras de ventilación de la carcasa de la unidad esté bloqueada.

- No conecte nunca este producto a un atenuador o reostato.

- Sustituya el fusible por otro del mismo tipo y capacidad nominal.

- Nunca transporte el producto por el cable de alimentación. Utilice solamente el soporte para colgar o el asa para transportar este producto.

- La temperatura ambiente máxima es de 40 °C (104 °F). No utilice este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas que puedan ser reparadas por el usuario.

- Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.

Contacto

Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de esta QRG para obtener la información de contacto.

Qué se incluye

- Intimidator Beam 360X

- Cable de alimentación

- Soporte para colgar

- Guía de referencia rápida

Para empezar

Desembale su Intimidator Beam 360X y asegúrese de que ha recibido todas las piezas en buen estado. Si la caja o el contenido parecen estar dañados, notifique al transportista inmediatamente, no a Chauvet.

Alimentación de CA

Este producto tiene una fuente de alimentación de rango automático que funciona con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para eliminar el desgaste y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.

Enlace de energía

Es posible enlazar con alimentación eléctrica hasta 9 productos Intimidator Beam 360X a 120 V, u 15 productos a 230 V. Nunca exceda este número. Los cables de alimentación pueden adquirirse por separado.

Sustitución de fusibles

1. Desconecte el producto de la corriente.
2. Con un destornillador de punta plana, desenrosque el portafusibles y sáquelo.
3. Retire el fusible quemado del soporte y sustitúyalo por otro del mismo tipo y capacidad nominal.
4. Vuelva a colocar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

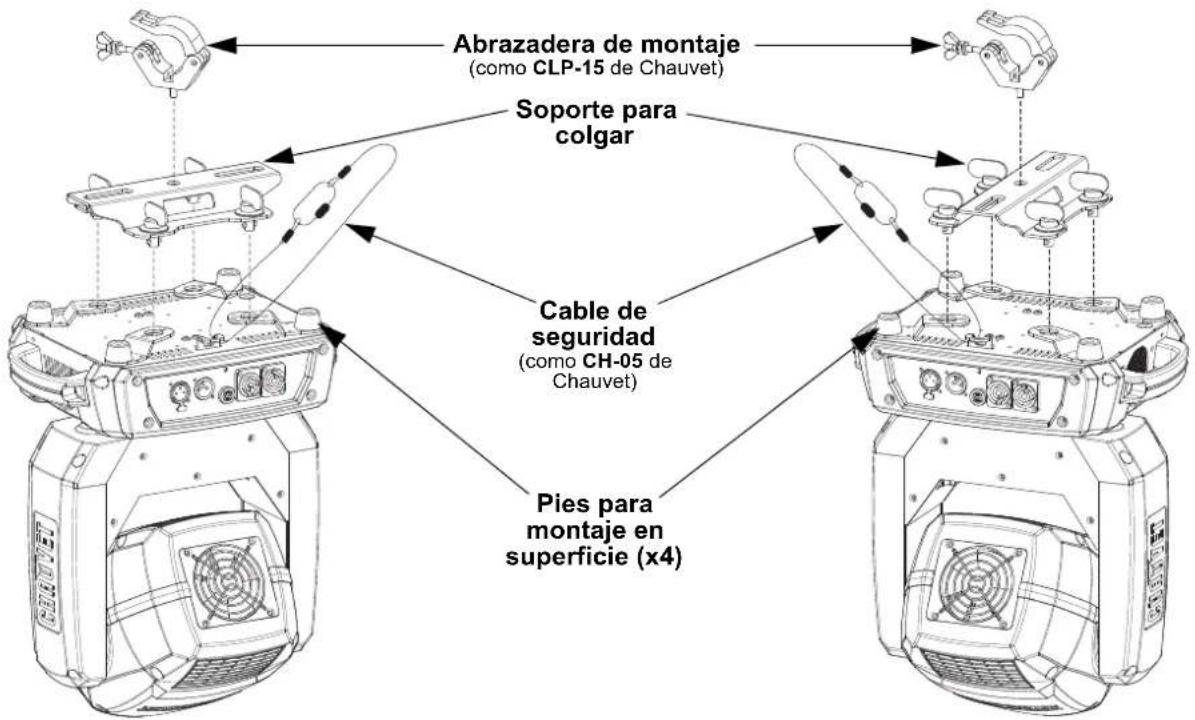

Diagrama de montaje

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menús e incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús y disminuye el valor numérico cuando está en una función
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada

Mapa de menús

Consulte la página del producto Intimidator Beam 360X en www.chauvetdj.com para conocer el mapa de menús más reciente.

Nivel principal	Niveles de programación Descripción
Address 00	1-512 Establece la dirección de inicio DMX
Run Mode	DMX	14CH		Selecciona el modo DMX
		8CH
	Slave Slave1-4 Selecciona el modo secundario 1, 2, 3 o 4
	Auto Selecciona el modo automatizado
	Sound Selecciona el modo de sonido activo
	RF	RF 1-4		Ajusta el producto para que funcione con el control remoto RFC-XL en el grupo 1, 2, 3 o 4 (El control remoto por RF debe vincularse primero al producto)
		RFP		Ajusta el producto para que funcione con la señal de RF pública
	Manual	Pan	Control manual de inclinación
		Tilt Control manual de color
		Color Control manual de gobo
		Gobo Control manual de prisma
		Prism Control de enfoque manual
		Focus Control de escacha manual
		Dimmer Control manual del atenuador
		Shutter Control manual del obturador
Setup	Pan Reverse		OFF	Funcionamiento normal de paneo
			ON	Funcionamiento de paneo revertido
	Tilt Reverse		OFF	Funcionamiento normal de inclinación
			ON	Funcionamiento de inclinación revertida
	Screen Reverse		OFF	Visualización normal
			ON	Visualización inversa
	Pan Angle		540	Selecciona un rango de ángulo de paneo de 540°
			360	Selecciona un rango de ángulo de paneo de 360°
			180	Selecciona un rango de ángulo de paneo de 180°
	Tilt Angle		270	Selecciona un rango de ángulo de inclinación de 270°
			180	Selecciona un rango de ángulo de inclinación de 180°
			90	Selecciona un rango de ángulo de inclinación de 90°
	Totem Mode		OFF	No restringe el movimiento de paneo e inclinación
			UP	Restringe el movimiento de paneo e inclinación para el montaje en altura
			DOWN	Restringe el movimiento de paneo e inclinación para el montaje en superficie/suelo
	Sensitivity		001-100	Establece la sensibilidad del sonido
	DMX Loss		Hold	Mantiene el último ajuste cuando se pierde la señal
			Black	Oscurece el producto cuando se pierde la señal
			Auto	Pone la unidad en modo automatizado cuando se pierde la señal
			Sound	Pone la unidad en modo de sonido cuando se pierde la señal
	Indicator		ON	Activa/desactiva el indicador LED
			OFF
	Flash if DMX		ON	Establece si el indicador LED parpadea cuando el dispositivo está conectado o desconectado del DMX
			OFF

Nivel principal	Niveles de programación		Descripción
Setup (cont.)	RF Bind		Muestra las instrucciones sobre cómo vincular el control remoto por RF al producto
	Reset Restablece el producto
	Factory Set Carga los valores predeterminados de fábrica
Sys Info	Ver: V_Muestra	la versión del firmware
	Running Mode ____.	Muestra el modo de funcionamiento actual
	DMX Address ____.	Muestra la dirección DMX actual
	Temperature	____.	Muestra la temperatura actual del producto

Enlace DMX

El Intimidator Beam 360X puede funcionar con un controlador DMX. Las instrucciones para conectar y configurar este producto para el funcionamiento con DMX se encuentran en el manual del usuario. Si no está familiarizado con DMX, descargue la documentación sobre DMX de www.chauvetdj.com.

Dirección inicial

Para garantizar el acceso completo a todos los canales disponibles en cada modo DMX, la dirección DMX más alta recomendada es 499.

Conexión principal/secundaria

El Intimidator Beam 360X utiliza la conexión de datos DMX para su modo principal/secundario. La información sobre la configuración del Intimidator Beam 360X para el funcionamiento principal/secundario se encuentra en el manual del usuario, que está disponible en el sitio web de Chauvet.

Control remoto por RF

El Intimidator Beam 360X se puede manejar con los controles remotos CHAUVET RFC o RFC-XL. Para obtener más información sobre el control remoto por RF, descargue las instrucciones del manual del usuario de Intimidator Beam 360X en www.chauvetdj.com.

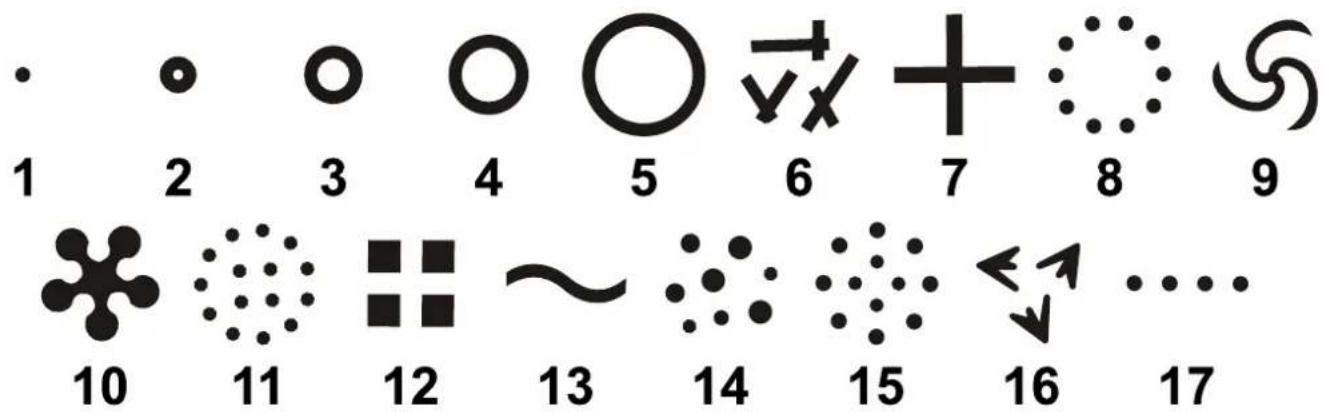

Gobos

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Valores de DMX

8Ch	14Ch	Función	Valor	Porcentaje/Ajuste
1 1	Paneo	000 ⇔ 255 0–540°
-	2	Paneo fino	000 ⇔ 255	Control preciso del paneo
2	3	Inclinación	000 ⇔ 255	0–234°
-	4	Inclinación fina	000 ⇔ 255	Control preciso de la inclinación
-	5	Velocidad de paneo/inclinación	000 ⇔ 255	Velocidad de paneo/inclinación, de rápida a lenta
3 6	Rueda de colores		000 ⇔ 003	Blanco
			004 ⇔ 007	Rojo
			008 ⇔ 011	Naranja
			012 ⇔ 015	Amarillo
			016 ⇔ 019	Verde
			020 ⇔ 023	Azul
			024 ⇔ 027	CTO
			028 ⇔ 031	Cian
			032 ⇔ 035	Magenta
			036 ⇔ 039	Lima
			040 ⇔ 043	Violeta
			044 ⇔ 047	Amarillo oscuro
			048 ⇔ 051	Rosa
			052 ⇔ 055	CTB
			056 ⇔ 063	UV
			064 ⇔ 067	Blanco/rojo
			068 ⇔ 071	Rojo/naranja
			072 ⇔ 075	Naranja/amarillo
			076 ⇔ 079	Amarillo/verde
			080 ⇔ 083	Verde/azul
			084 ⇔ 087	Azul/CTO
			088 ⇔ 091	CTO/cian
			092 ⇔ 095	Cian/magenta
			096 ⇔ 099	Magenta/lima
			100 ⇔ 103	Lima/violeta
			104 ⇔ 107	Violeta/amarillo oscuro
			108 ⇔ 111	Amarillo oscuro/rosa
			112 ⇔ 115	Rosa/CTB
			116 ⇔ 119	CTB/UV
			120 ⇔ 127	UV/Blanco
			128 ⇔ 191	Arcoiris con ciclo de colores, de lento a rápido
			192 ⇔ 255	Arcoiris de color inverso, de lento a rápido
4	7	Ruedas de gobos (consulteGobos)	000 ⇔ 003	Abierto
			004 ⇔ 007	Gobo 1
			008 ⇔ 011	Gobo 2
			012 ⇔ 015	Gobo 3
			016 ⇔ 019	Gobo 4
			020 ⇔ 023	Gobo 5
			024 ⇔ 027	Gobo 6
			028 ⇔ 031	Gobo 7
			032 ⇔ 035	Gobo 8
			036 ⇔ 039	Gobo 9
			040 ⇔ 043	Gobo 10
			044 ⇔ 047	Gobo 11
			048 ⇔ 051	Gobo 12
			052 ⇔ 055	Gobo 13
			056 ⇔ 059	Gobo 14
			060 ⇔ 063	Gobo 15
			064 ⇔ 067	Gobo 16
			068 ⇔ 071	Gobo 17
			072 ⇔ 075	Agitación del gobo 17, de lenta a rápida
			076 ⇔ 079	Agitación del gobo 16, de lenta a rápida
			080 ⇔ 083	Agitación del gobo 15, de lenta a rápida
			084 ⇔ 087	Agitación del gobo 14, de lenta a rápida
			088 ⇔ 091	Agitación del gobo 13, de lenta a rápida
			092 ⇔ 095	Agitación del gobo 12, de lenta a rápida
			096 ⇔ 099	Agitación del gobo 11, de lenta a rápida
			100 ⇔ 103	Agitación del gobo 10, de lenta a rápida
			104 ⇔ 107	Agitación del gobo 9, de lenta a rápida
			108 ⇔ 111	Agitación del gobo 8, de lenta a rápida
			112 ⇔ 115	Agitación del gobo 7, de lenta a rápida
			116 ⇔ 119	Agitación del gobo 6, de lenta a rápida
			120 ⇔ 123	Agitación del gobo 5, de lenta a rápida
			124 ⇔ 127	Agitación del gobo 4, de lenta a rápida
			128 ⇔ 131	Agitación del gobo 3, de lenta a rápida
			132 ⇔ 135	Agitación del gobo 2, de lenta a rápida
			136 ⇔ 139	Agitación del gobo 1, de lenta a rápida
			140 ⇔ 143	Abierto
			144 ⇔ 199	Efecto de ciclo, de lento a rápido
			200 ⇔ 255	Efecto de ciclo inverso, de lento a rápido
5	8	Prisma	000 ⇔ 007	Sin función
			008 ⇔ 015	Prisma de 16 caras
			016 ⇔ 130	Rotación del prisma, de lenta a rápida
			131 ⇔ 247	Rotación inversa del prisma, de lenta a rápida
			248 ⇔ 255	Prisma de 16 caras
6	9	Enfoque	000 ⇔ 255	Enfoque
-7 11	10Estroboscopio	Atenuador	000 ⇔ 255000 ⇔ 003	0–100%Desactivado
			004 ⇔ 007	Activado
			008 ⇔ 076	Estroboscopio, de lento a rápido
			077 ⇔ 145	Estroboscopio de impulsos, de lento a rápido
			146 ⇔ 215	Estroboscopio aleatorio, de lento a rápido
			216 ⇔ 255	Activado
8	12	Escarcha	000 ⇔ 255	0–100%
- 13 Función			000 ⇔ 007	Sin función
			008 ⇔ 015	Oscurecer luces con el movimiento de paneo/inclinación
			016 ⇔ 023	Oscurecer luces con el movimiento de la rueda de colores
			024 ⇔ 031	Oscurecer luces con el movimiento de la rueda de gobos
			032 ⇔ 039	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/color
			040 ⇔ 047	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/gobos
			048 ⇔ 055	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/rueda de colores/gobos
			056 ⇔ 095	Sin función
			096 ⇔ 103	Restablecer el paneo
			104 ⇔ 111	Restablecer la inclinación
			112 ⇔ 119	Restablecer la rueda de colores
			120 ⇔ 127	Restablecer las ruedas de gobos
			128 ⇔ 135	Restablecer la escarcha
			136 ⇔ 143	Restablecer el prisma
			144 ⇔ 151	Restablecer el enfoque
			152 ⇔ 159	Restablecer todo
			160 ⇔ 255	Sin función
- 14 Macros de movimiento			000 ⇔ 007	Sin función
			008 ⇔ 023	Macro de movimiento 1
			024 ⇔ 039	Macro de movimiento 2
			040 ⇔ 055	Macro de movimiento 3
			056 ⇔ 071	Macro de movimiento 4
			072 ⇔ 087	Macro de movimiento 5
			088 ⇔ 103	Macro de movimiento 6
			104 ⇔ 119	Macro de movimiento 7
			120 ⇔ 135	Macro de movimiento 8
			136 ⇔ 151	Macro de movimiento con sonido activo 1
			152 ⇔ 167	Macro de movimiento con sonido activo 2
			168 ⇔ 183	Macro de movimiento con sonido activo 3
			184 ⇔ 199	Macro de movimiento con sonido activo 4
			200 ⇔ 215	Macro de movimiento con sonido activo 5
			216 ⇔ 231	Macro de movimiento con sonido activo 6
			232 ⇔ 247	Macro de movimiento con sonido activo 7
			248 ⇔ 255	Macro de movimiento con sonido activo 8
