Intimidator Beam 360X - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe à faisceau motorisé (Moving Head Beam)
Marque	Chauvet
Modèle	Intimidator Beam 360X
Alimentation électrique	100-240 VAC, 50/60 Hz (auto-sélection)
Consommation typique	250 W (estimation)
Modes de contrôle	DMX (8 ou 14 canaux), Maître/Esclave, Auto, Son, Télécommande RF (RFC ou RFC-XL)
Angle de rotation Pan	540°, 360° ou 180° (réglable)
Angle de rotation Tilt	270°, 180° ou 90° (réglable)
Roue de couleurs	21 couleurs + arc-en-ciel (lent à rapide et inversé)
Roue de gobos	17 gobos + effet de secousse et cycle
Prisme	16 facettes rotatif (rotation continue)
Focus	Motorisé
Frost	Motorisé (0-100%)
Variateur	0-100%
Stroboscope	Effets variés (lent à rapide, impulsion, aléatoire)
Température ambiante max	40 °C (104 °F)
Indice de protection	IP20 (intérieur uniquement)
Distance minimale des surfaces	50 cm (20 po)
Câble de sécurité	Obligatoire en montage en hauteur
Fusible	Remplacement par fusible de même type et calibre
Période d'inutilisation	Débrancher complètement pour éviter l'usure
Réparabilité	Aucune pièce réparable par l'utilisateur
Contenu de la boîte	Intimidator Beam 360X, câble d'alimentation, guide de référence rapide

FOIRE AUX QUESTIONS - Intimidator Beam 360X Chauvet

Comment régler l'adresse DMX de départ ?

Utilisez le menu principal pour accéder à Address, puis réglez une valeur entre 001 et 512 à l'aide des touches UP/DOWN et confirmez avec ENTER.

Comment connecter plusieurs appareils en mode Maître/Esclave ?

Utilisez un câble DMX pour relier la sortie DMX du maître à l'entrée DMX de l'esclave. Sur l'esclave, réglez le mode sur Slave (1-4). Le maître doit être en mode Auto, Son ou DMX.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour dévisser le porte-fusible, retirez le fusible fondu et remplacez-le par un fusible de même type et calibre. Réinsérez et rebranchez.

Quelles sont les précautions de sécurité essentielles ?

Branchez uniquement sur un circuit relié à la terre. Ne regardez pas la source lumineuse. Utilisez un câble de sécurité en montage en hauteur. Maintenez une distance d'au moins 50 cm des surfaces. Ne l'utilisez pas à l'extérieur.

Comment utiliser la télécommande RFC ?

Dans le menu, allez dans Run Mode > RF et sélectionnez le groupe (1-4) ou RFP pour le signal public. Suivez les instructions à l'écran pour associer la télécommande.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu Setup, sélectionnez Factory Set et confirmez. Cela réinitialise tous les paramètres par défaut.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner l'appareil à des températures plus élevées pour éviter tout risque de surchauffe.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Ne nettoyez jamais l'intérieur.

Puis-je utiliser cet appareil à l'extérieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'il est destiné à une utilisation en intérieur uniquement. N'exposez pas à la pluie ou à l'humidité.

Comment changer les gobos ?

Les gobos sont intégrés dans la roue de gobos et ne peuvent pas être changés par l'utilisateur. Utilisez les valeurs DMX pour sélectionner différents gobos (voir le tableau DMX du manuel).

MODE D'EMPLOI Intimidator Beam 360X Chauvet

À propos de ce guide

L'Intimidator Beam 360X Guide de référence rapide (GRR) contient des informations essentielles sur le produit telles que le montage, les options de menu et les valeurs DMX. Pour de plus amples informations, téléchargez le Manuel d'utilisation sur le site web www.chauvetdj.com.

Avertissement

Les informations et spécifications contenues dans ce GRR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

POUR L'ENREGISTREMENT DE LA GARANTIE ET DE TOUS LES TERMES ET CONDITIONS, VEUILLEZ CONSULTER NOTRE SITE WEB.

Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration.

Pour les clients au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France et en Allemagne : www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que ce produit ne comporte aucun défaut de matériaux ou de fabrication dans des conditions normales d'utilisation, pour la période spécifiée et sous réserve des exceptions et limitations énoncées dans la garantie limitée complète sur notre site web. Cette garantie concerne uniquement l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits en vertu de cette garantie, vous devez fournir une preuve d'achat sous forme de ticket de caisse original d'un revendeur agréé indiquant le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également avoir d'autres droits qui varient d'un état à l'autre et d'un pays à l'autre. Cette garantie est valable uniquement aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour les conditions de garantie dans d'autres pays, veuillez consulter votre distributeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien.

- Branchez UNIQUEMENT ce produit à un circuit relié à la terre et protégé.

- DÉBRANCHEZ avant de nettoyer ou de remplacer le fusible.

- NE regardez PAS la source lumineuse lorsque le produit est allumé.

- Assurez-vous que le câble d'alimentation électrique n'est pas pincé ou endommagé.

- Ne débranchez jamais ce produit de l'alimentation en tirant sur le cordon.

- Lors du montage de ce produit en hauteur, utilisez TOUJOURS un câble de sécurité.

- NE laissez PAS de matériaux inflammables à proximité du produit lorsqu'il fonctionne.

- NE touchez PAS le boîtier du produit lorsqu'il est allumé, car il sera chaud.

- La tension de la prise à laquelle vous connectez ce produit doit se situer dans la plage indiquée sur l'étiquette ou au dos du produit.

- Ce produit est destiné à une utilisation en intérieur uniquement ! (IP20) Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas ce produit à la pluie ou à l'humidité.

- Montez toujours ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation du boîtier de l'appareil n'est obstruée.

- Ne branchez jamais ce produit à un variateur ou à un rhéostat.

- Remplacez le fusible par un fusible de même type et de même calibre.

- Ne portez jamais le produit par le câble d'alimentation électrique. Utilisez uniquement le support de suspension ou la poignée pour transporter ce produit.

- La température ambiante maximale est de 104 °F (40 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.

- En cas de problème de fonctionnement grave, arrêtez immédiatement de l'utiliser.

- N'ouvrez PAS ce produit. Il ne contient aucune pièce réparable par l'utilisateur.

- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou débranchez-le pendant les périodes d'inutilisation.

Contact

Pour les pays autres que les États-Unis, le Royaume-Uni, l'Irlande, le Benelux, la France, l'Allemagne ou le Mexique, contactez votre distributeur pour demander une assistance ou retourner un produit. Se référer à la section Contact Us à la fin de ce GRR pour les informations de contact.

Contenu de la boîte

- Intimidator Beam 360X

• Câble d'alimentation

- Guide de référence rapide

Pour commencer

Déballez votre Intimidator Beam 360X et assurez-vous d'avoir reçu toutes les pièces en bon état. Si la boîte ou le contenu semblent endommagés, informez-en immédiatement le transporteur, et non Chauvet.

Alimentation CA

Ce produit dispose d'une alimentation électrique à sélection automatique qui fonctionne avec une plage de tension d'entrée de 100 à 240 VCA, 50/60 Hz.

Pour évincer toute usure et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.

Raccordement

Il est possible de raccorder jusqu'à 9 Intimidator Beam 360X à 120 V ou 15 à 230 V. Ne dépassez jamais ce nombre. Les câbles d'alimentation peuvent être achetés séparément.

Remplacement de fusible

1. Débranchez le produit de la prise de courant.
2. À l'aide d'un tournevis à tête plate, dévissez le porte-fusible et tirez-le tout droit.
3. Retirez le fusible fondu du support et remplacez-le par un fusible du même type et du même calibre.
4. Réinsérez le porte-fusible et rebranchez l'alimentation.

Montage

Avant de monter ce produit, lisez la section Consignes de sécurité.

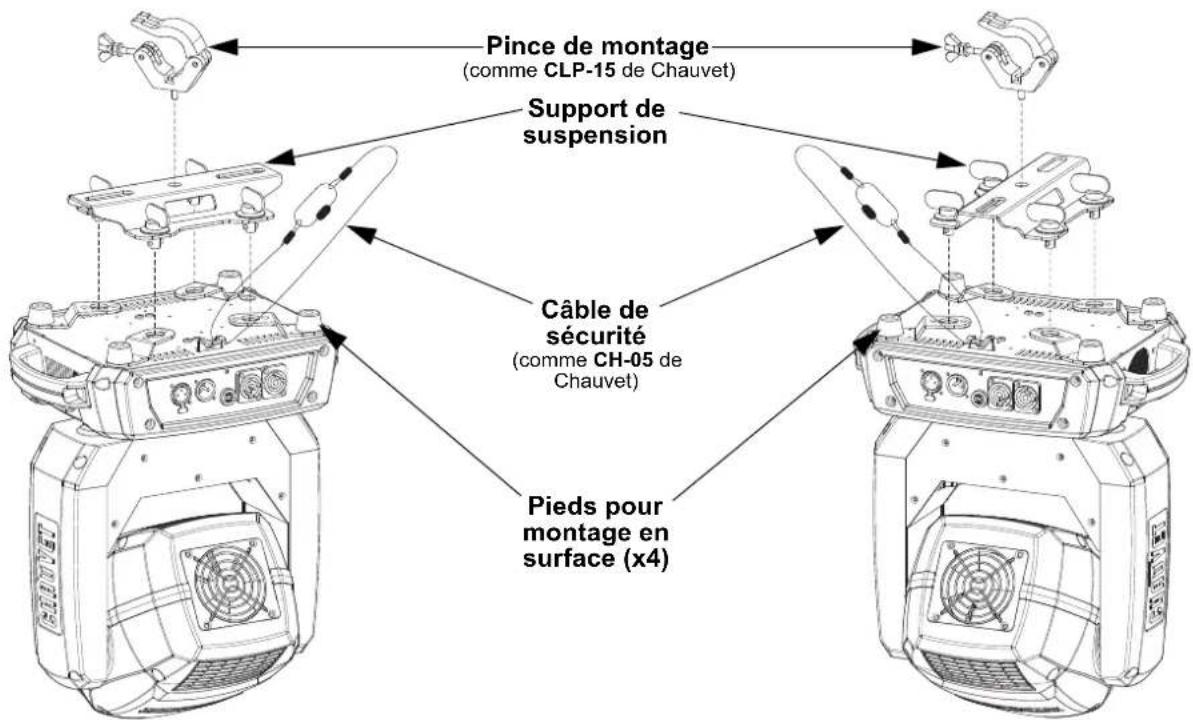

Schéma de montage

Panneau de commande Description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour remonter dans la liste du menu et augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu et baisser la valeur numérique dans une fonction
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée

Menu Carte

Se référer à la Intimidator Beam 360Xpage du produit sur le site web www.chauvetdj.com pour la dernière carte de menu.

Niveau principal	Niveaux de programmation Description
Address 001-512 Définit l'adresse de départ DMX
Run Mode	DMX	14CH		Sélectionne le mode DMX
		8CH
	Slave Slave1-4 Sélectionne le mode Esclave 1, 2, 3 ou 4
	Auto Sélectionne le mode Auto
	Sound Sélectionne le mode Sound-Active
	RF	RF 1-4		Configure le produit pour qu'il fonctionne avec la télécommande RFC-XL du groupe 1, 2, 3 ou 4 (La télécommande doit d'abord être associée au produit)
		RFP		Configure le produit pour qu'il fonctionne avec le signal RF public
	Manual	Pan	Commande manuelle du pan	Commande manuelle du pan
		Tilt Commande manuelle tilt
		Color Commande manuelle chromatique
		Gobo Commande manuelle du gobo
		Prism Commande manuelle de prisme
		Focus	Commande manuelle du focus
		Frost Commande manuelle du frost
		Dimmer	Commande manuelle du variateur
		Shutter	Commande manuelle de l'obturateur
Setup	Pan Reverse		OFF	Fonctionnement normal pan
			ON	Fonctionnement inversé pan
	Tilt Reverse		OFF	Fonctionnement normal tilt
			ON	Fonctionnement inversé tilt
	Screen Reverse		OFF	Écran normal
			ON	Écran inversé
	Pan Angle		540	Sélectionne la plage d'angle pan 540°
			360	Sélectionne la plage d'angle pan 360°
			180	Sélectionne la plage d'angle pan 180°
	Tilt Angle		270	Sélectionne la plage d'angle tilt 270°
			180	Sélectionne la plage d'angle tilt 180°
			90	Sélectionne la plage d'angle tilt 90°
	Totem Mode		OFF	Ne limite pas le mouvement pan et tilt
			UP	Limite le mouvement pan et tilt pour le montage en hauteur
			DOWN	Limite le mouvement pan et tilt pour le montage en surface/au sol
	Sensitivity		001-100	Règle la sensibilité sonore
	DMX Loss		Hold	Garde le dernier réglage lorsque le signal est perdu
			Black	Noircit le produit lorsque le signal est perdu
			Auto	Règle l'appareil en mode Auto lorsque le signal est perdu
			Sound	Règle l'unité en mode Sound lorsque le signal est perdu
	Indicator		ON	Active/désactive l'indicateur LED
			OFF
	Flash if DMX		ON	Définit si le voyant clignote lorsque l'appareil est connecté ou déconnecté du DMX
			OFF

Niveau principal	Niveaux de programmation Description
Setup (suite)	RF	Bind Affiche les instructions pour associer la télécommande au produit
	Reset Réinitialise le produit
	Factory Set Charge par défaut les paramètres d’usine
Sys Info	Ver: V_Affiche la version du micrologiciel
	Running Mode ____.____ Affiche le mode d’exécution actuel
	DMX Address ____. Affiche l’adresse actuelle du DMX
	Temperature ____. Affiche la température actuelle du produit

Liaison DMX

L'Intimidator Beam 360X peut fonctionner avec le contrôleur DMX. Les instructions de connexion et de configuration de ce produit pour le fonctionnement DMX se trouvent dans le manuel d'utilisation. Si vous ne connaissez pas DMX, vous pouvez télécharger DMX Primer sur le site web www.chauvetdj.com.

Adresse de départ

Pour garantir un accès complet à tous les canaux disponibles dans chaque mode DMX, l'adresse DMX recommandée la plus élevée est 499.

Connexion Maître/Esclave

L'Intimidator Beam 360X utilise la connexion de données DMX pour son mode maître/esclave. Les informations sur la configuration de l'Intimidator Beam 360X pour le fonctionnement Maître/Esclave se trouvent dans le Manuel d'utilisation, disponible sur le site web de Chauvet.

Télécommande

L'Intimidator Beam 360X peut être commandé à l'aide des télécommandes CHAUVET RFC ou RFC-XL. Pour plus d'informations sur la télécommande, téléchargez les instructions de l'Intimidator Beam 360Xmanuel d'utilisation sur le site web www.chauvetdj.com.

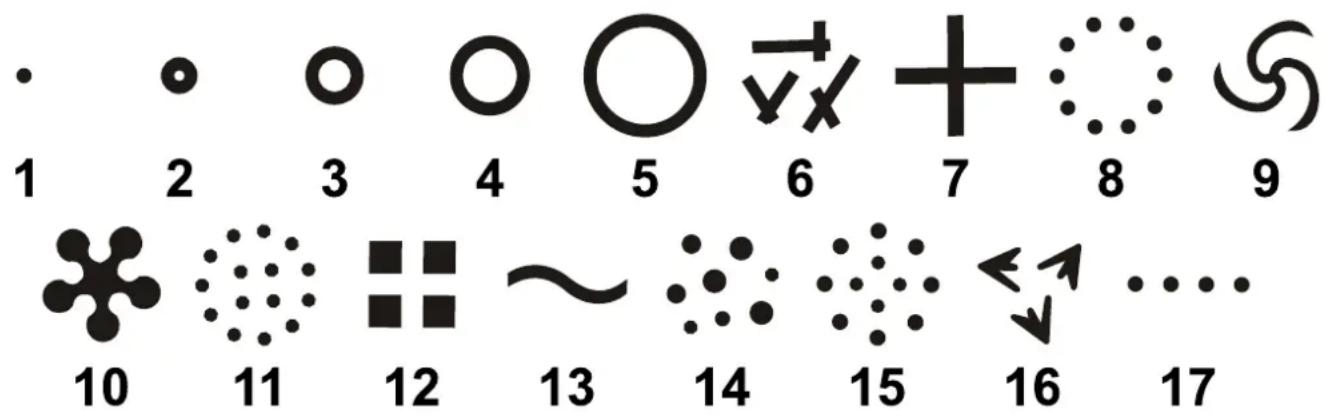

Gobos

Valeurs DMX

8Ch	14Ch	Fonction	Valeur	Paramètre/pourcentage
1 1	Pan 000 ⇔ 255 0–540°
-	2	Pan fin	000 ⇔ 255	Réglage fin du pan
2 3	Tilt 000 ⇔ 255 0–234°
-	4	Tilt fin	000 ⇔ 255	Réglage fin du tilt.
-	5	Vitesse pan/tilt	000 ⇔ 255	Vitesse pan/tilt, rapide à lent
3 6	Roue chromatique		000 ⇔ 003	Blanc
			004 ⇔ 007	Rouge
			008 ⇔ 011	Orange
			012 ⇔ 015	Jaune
			016 ⇔ 019	Vert
			020 ⇔ 023	Bleu
			024 ⇔ 027	CTO
			028 ⇔ 031	Cyan
			032 ⇔ 035	Magenta
			036 ⇔ 039	Lime
			040 ⇔ 043	Violet
			044 ⇔ 047	Jaune foncé
			048 ⇔ 051	Rose
			052 ⇔ 055	CTB
			056 ⇔ 063	UV
			064 ⇔ 067	Blanc/rouge
			068 ⇔ 071	Rouge/orange
			072 ⇔ 075	Orange/jaune
			076 ⇔ 079	Jaune/vert
			080 ⇔ 083	Vert/bleu
			084 ⇔ 087	Bleu/CTO
			088 ⇔ 091	CTO/cyan
			092 ⇔ 095	Cyan/magenta
			096 ⇔ 099	Magenta/lime
			100 ⇔ 103	Lime/violet
			104 ⇔ 107	Violet/jaune foncé
			108 ⇔ 111	Jaune foncé/rose
			112 ⇔ 115	Rose/CTB
			116 ⇔ 119	CTB/UV
			120 ⇔ 127	UV/Blanc
			128 ⇔ 191	Arc-en-ciel à cycle de couleurs, lent à rapide
			192 ⇔ 255	Arc-en-ciel à cycle de couleurs inversé, lent à rapide
4	7	Roue de gobo (Se référer àGobos)	000 ⇔ 003	Ouvert
			004 ⇔ 007	Gobo 1
			008 ⇔ 011	Gobo 2
			012 ⇔ 015	Gobo 3
			016 ⇔ 019	Gobo 4
			020 ⇔ 023	Gobo 5
			024 ⇔ 027	Gobo 6
			028 ⇔ 031	Gobo 7
			032 ⇔ 035	Gobo 8
			036 ⇔ 039	Gobo 9
			040 ⇔ 043	Gobo 10
			044 ⇔ 047	Gobo 11
			048 ⇔ 051	Gobo 12
			052 ⇔ 055	Gobo 13
			056 ⇔ 059	Gobo 14
			060 ⇔ 063	Gobo 15
			064 ⇔ 067	Gobo 16
			068 ⇔ 071	Gobo 17
			072 ⇔ 075	Gobo 17 shake, lent à rapide
			076 ⇔ 079	Gobo 16 shake, lent à rapide
			080 ⇔ 083	Gobo 15 shake, lent à rapide
			084 ⇔ 087	Gobo 14 shake, lent à rapide
			088 ⇔ 091	Gobo 13 shake, lent à rapide
			092 ⇔ 095	Gobo 12 shake, lent à rapide
			096 ⇔ 099	Gobo 11 shake, lent à rapide
			100 ⇔ 103	Gobo 10 shake, lent à rapide
			104 ⇔ 107	Gobo 9 shake, lent à rapide
			108 ⇔ 111	Gobo 8 shake, lent à rapide
			112 ⇔ 115	Gobo 7 shake, lent à rapide
			116 ⇔ 119	Gobo 6 shake, lent à rapide
			120 ⇔ 123	Gobo 5 shake, lent à rapide
			124 ⇔ 127	Gobo 4 shake, lent à rapide
			128 ⇔ 131	Gobo 3 shake, lent à rapide
			132 ⇔ 135	Gobo 2 shake, lent à rapide
			136 ⇔ 139	Gobo 1 shake, lent à rapide
			140 ⇔ 143	Ouvert
			144 ⇔ 199	Effet de cycle, lent à rapide
			200 ⇔ 255	Effet de cycle inversé, lent à rapide
5	8	Prism e	000 ⇔ 007	Aucune fonction
			008 ⇔ 015	Prisme à 16 facettes
			016 ⇔ 130	Rotation du prisme, lent à rapide
			131 ⇔ 247	Rotation inversée du prisme, lent à rapide
			248 ⇔ 255	Prisme à 16 facettes
6 9	Focus	000 ⇔ 255 Focus
-	10	Variateur	000 ⇔ 255	0–100 %
7 11	Stroboscope		000 ⇔ 003	Off
			004 ⇔ 007	On
			008 ⇔ 076	Stroboscope, lent à rapide
			077 ⇔ 145	Stroboscope/impulsion, lent à rapide
			146 ⇔ 215	Stroboscope/aléatoire, lent à rapide
			216 ⇔ 255	On
8	12	Frost	000 ⇔ 255	0–100 %
- 13	Fonction		000 ⇔ 007	Aucune fonction
			008 ⇔ 015	Noircissement sur mouvement pan/tilt
			016 ⇔ 023	Noircissement sur mouvement de la roue chromatique
			024 ⇔ 031	Noircissement sur mouvement de la roue de gobo
			032 ⇔ 039	Noircissement sur mouvement de la roue pan/tilt/chromatique
			040 ⇔ 047	Noircissement sur mouvement de la roue pan/tilt/gobo
			048 ⇔ 055	Noircissement sur mouvement de la roue/gobo pan/tilt/chromatique
			056 ⇔ 095	Aucune fonction
			096 ⇔ 103	Réinitialisation pan
			104 ⇔ 111	Réinitialisation tilt
			112 ⇔ 119	Réinitialisation de la roue chromatique
			120 ⇔ 127	Réinitialisation de la roue de gobo
			128 ⇔ 135	Réinitialisation du frost
			136 ⇔ 143	Réinitialisation du prisme
			144 ⇔ 151	Réinitialisation du focus
			152 ⇔ 159	Tout réinitialisé
			160 ⇔ 255	Aucune fonction
- 14	Macros mouvement		000 ⇔ 007	Aucune fonction
			008 ⇔ 023	Macro mouvement 1
			024 ⇔ 039	Macro mouvement 2
			040 ⇔ 055	Macro mouvement 3
			056 ⇔ 071	Macro mouvement 4
			072 ⇔ 087	Macro mouvement 5
			088 ⇔ 103	Macro mouvement 6
			104 ⇔ 119	Macro mouvement 7
			120 ⇔ 135	Macro mouvement 8
			136 ⇔ 151	Macro mouvement Sound-active 1
			152 ⇔ 167	Macro mouvement Sound-active 2
			168 ⇔ 183	Macro mouvement Sound-active 3
			184 ⇔ 199	Macro mouvement Sound-active 4
			200 ⇔ 215	Macro mouvement Sound-active 5
			216 ⇔ 231	Macro mouvement Sound-active 6
			232 ⇔ 247	Macro mouvement Sound-active 7
			248 ⇔ 255	Macro mouvement Sound-active 8
