MANUALE UTENTE V1P-4K Rexing

It Guido di avvio rapido

Descrizione Telecamera 54

Installazione 56

Funzionamento Base 61

Español

Visión General 68

Grazie per aver scelto REXING!

Grazie per aver scelto REXING! Speriamo che ami il tuo nuovo prodotto tanto quanto noi. Se hai bisogno di assistenza o hai suggerimenti per migliorarlo, ti preghiamo di contattarci. Puoi contattarci tramite [e-mail]. Il nostro team di supporto ti risponderà il prima possibile.

Sempre una sorpresa in Rexing. Scoprici qui.

Controllaci qui

1. Rexing V1P-4K Dash Cam
2. Caricabatterie per Auto
3. Piastra di Montaggio della Dash Cam e Adesivo 3M
4. Cavo Mini-USB
5. Telecamera Posteriore
6. Strumento di Gestione dei Cavi
7. Ganci per Cavi ©
8. Guida di Avvio Rapido
9. Guida alla Sicurezza

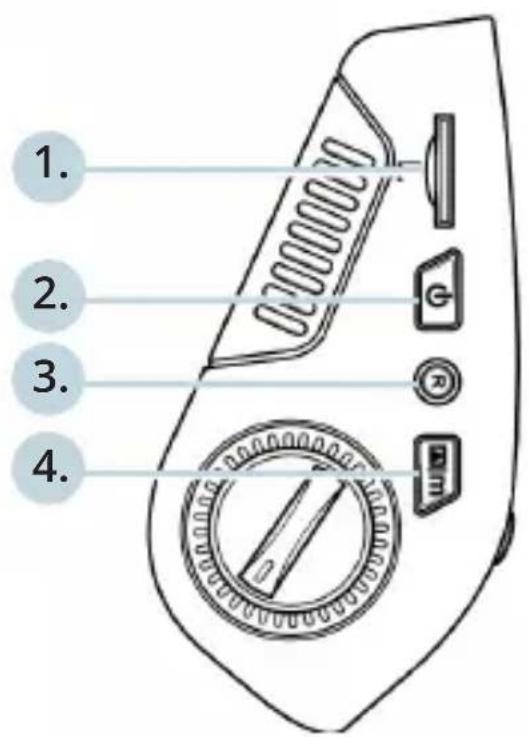

3. Descrizione Telecamera

1. 2. 3. 4.

1. Slot per Scheda Micro SD
2. Pulsante di Alimentazione
3. Pulsante RESET
4. Pulsante MENU
5. Pulsante MODALITÀ
6. Pulsante REC *
7. Pulsante OK **
8. Pulsante MIC ***
9. Pulsante SCHERMO

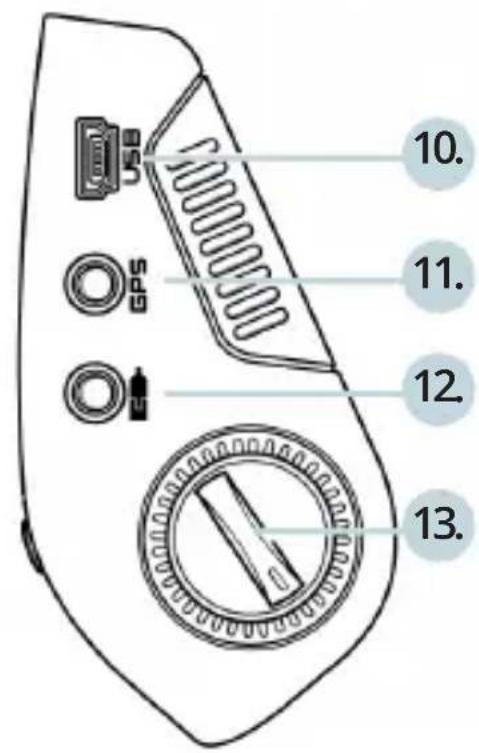

10. Porta del Mini-USB
11. Porta del Logger CPS
12. Porta della Telecamera Posteriore
13. Regolazione dell'angolo dell'obiettivo

*La telecamera sta registrando quando il LED lampeggia in rosso.
** La telecamera sta registrando quando il LED lampeggia in rosso. Il dispositivo si ricarica o si accende quando il LED è blu fisso.
*** Il dispositivo si sta ricaricando o si accende quando il LED è blu fisso.

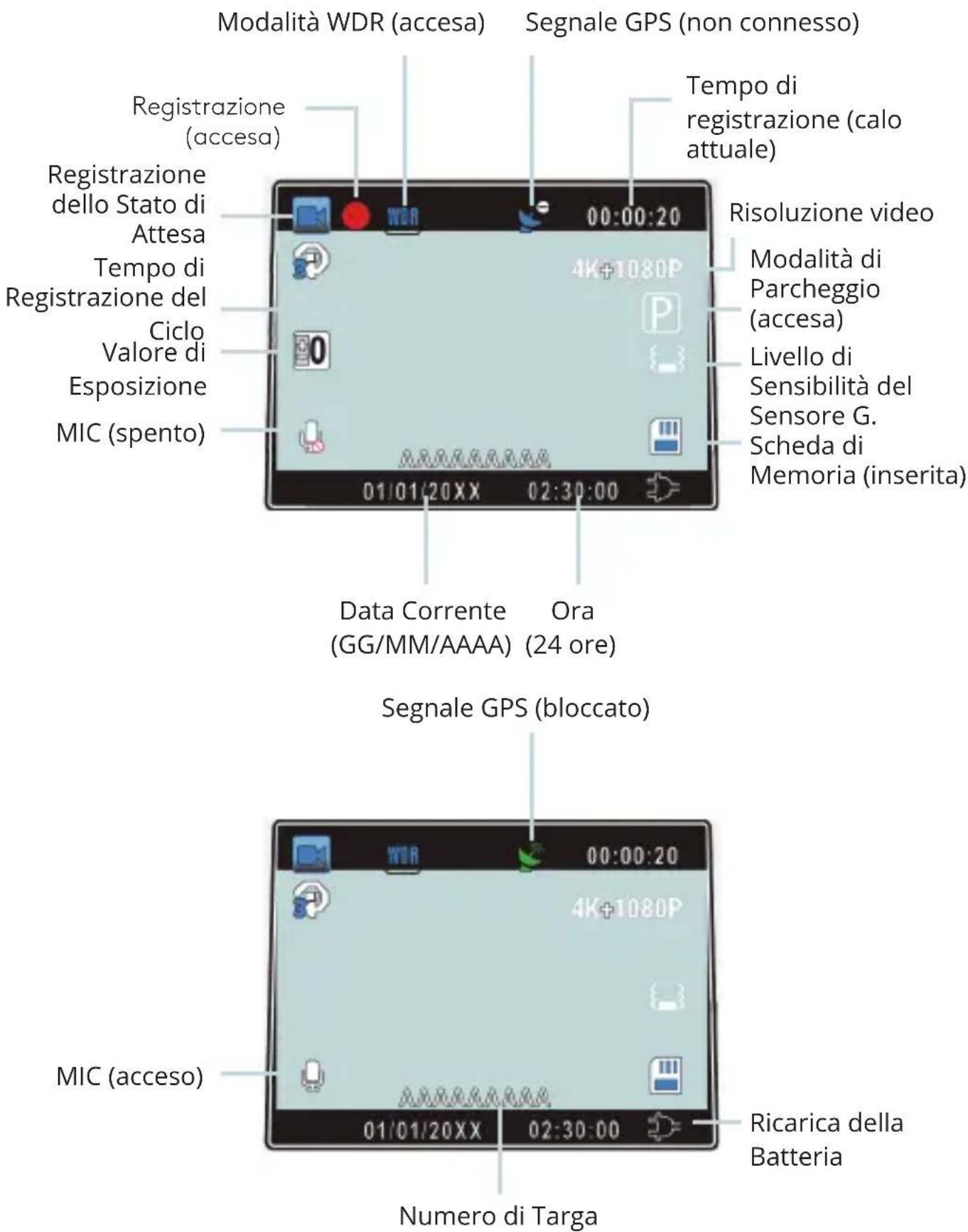

Icone dello Schermo

Modalità WDR (accesa) Segnale GPS (non connesso) Registrazione (accesa) Tempo di registrazione (calo attuale) Risoluzione video Modalità di Parcheggio (accesa) Tempo di Registrazione del Ciclo Valore di Esposizione MIC (spento) 01:01:20XX 02:30:00 Data Corrente Ora (GG/MM/AAAA) (24 ore) Segnale GPS (bloccato) MIC (acceso) 01/01/20XX 02:30:00 Ricarica della Batteria Numero di Targa

4. Installazione

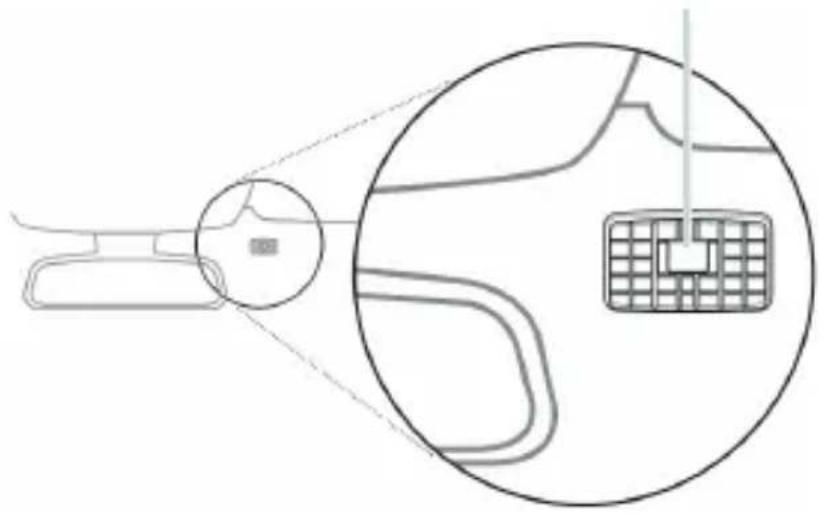

Passo 1: Installare la Dash Cam

Posiziona il nastro 3M sul Supporto e orienta correttamente il quadrato del Supporto verso il tetto e la linea del cofano del veicolo. Importante! Assicurati che l'interblocco a T sul Supporto sia orientato nella direzione corretta.

Premi con forza il Supporto sul parabrezza. Attendi almeno 20 minuti prima di montare la telecamera.

Orienta il supporto come mostrato

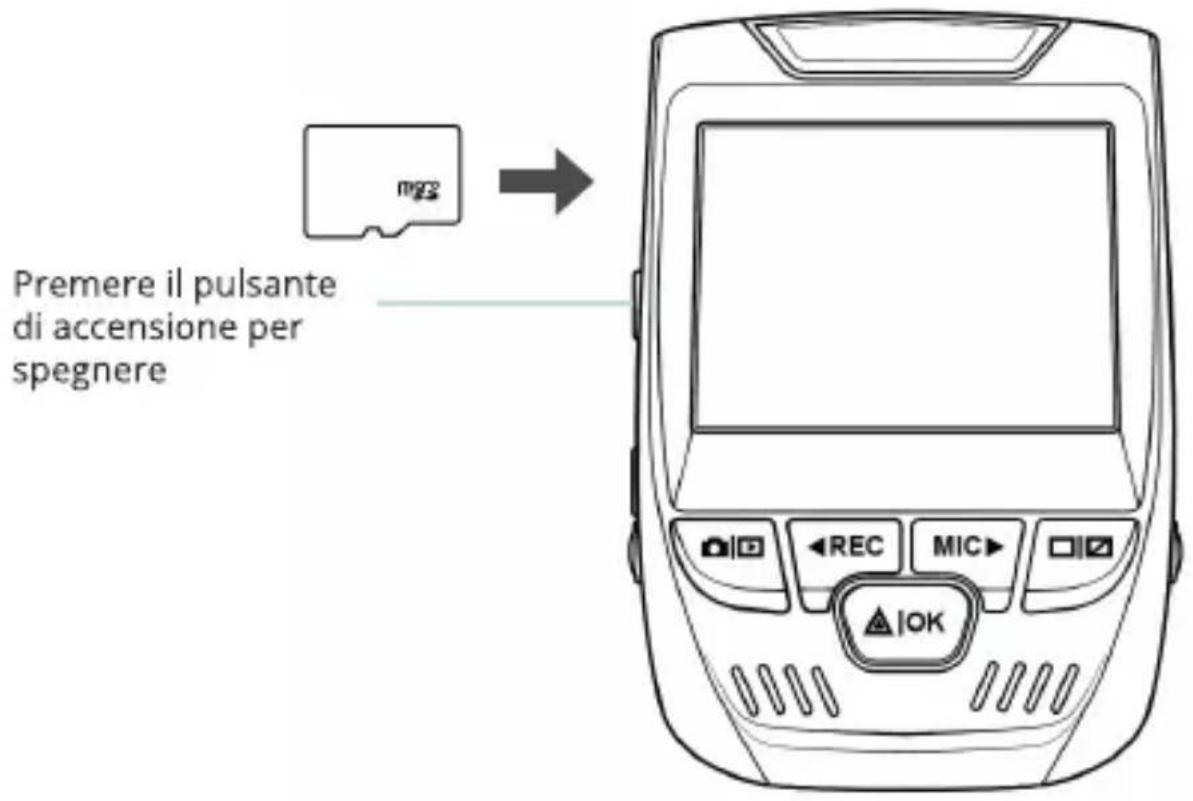

Passo 2: Inserire la Scheda di Memoria

La Rexing V1P-4K accetta schede di memoria Micro SD [Classe 10/UHS-1 o successive] fino a 256 GB. Sarà necessario inserire una scheda di memoria prima di poter iniziare la registrazione. Prima di inserire o rimuovere una scheda di memoria, assicurati innanzitutto di aver spento il dispositivo.

Spingi delicatamente la scheda di memoria fino a quando non ti senti un clic e consenti al rilascio della molla di spingere la scheda.

mgg2 Premere il pulsante di accensione per spegnere

Passo 3: Alimentare la Telecamera e Formattare la Scheda di Memoria

Alimenta la telecamera connettendo il caricabatterie all'accendisigari e alla telecamera dell'auto.

Per garantire che la V1P-4K sulla tua scheda di memoria registri sulla tua scheda di memoria correttamente e senza errori. Prima di iniziare a usare una nuova scheda di memoria, devi formattare la scheda all'interno della telecamera usando la funzione di formattazione. Esegui sempre il backup dei dati importanti memorizzati sulla scheda di memoria prima della formattazione.

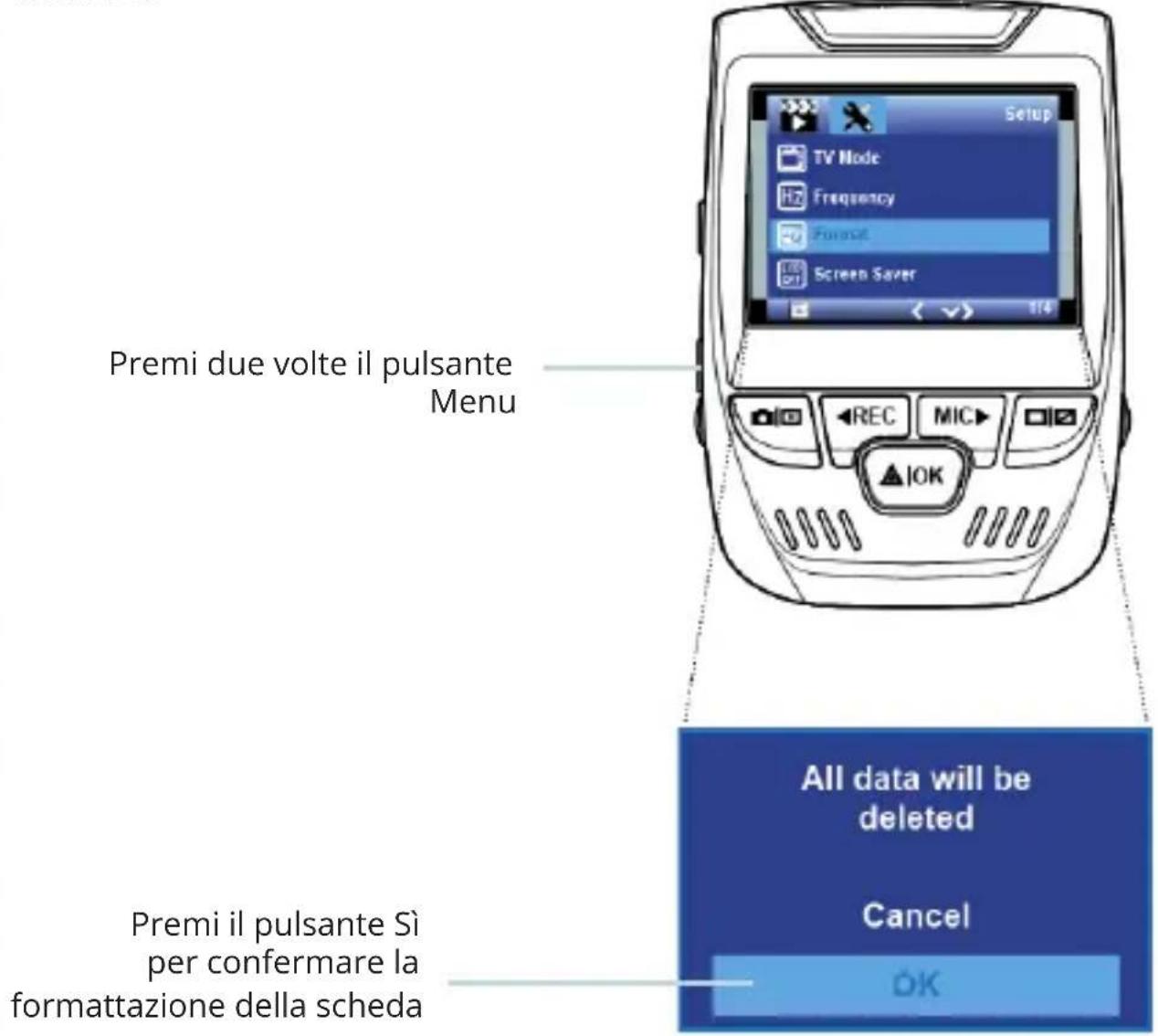

Per formattare la scheda di memoria, assicurati di aver inserito la tua scheda di memoria, quindi accendi il dispositivo connettendolo a una fonte di alimentazione. Premi REC per interrompere la registrazione. Quindi premi due volte il pulsante MENU per accedere al Menu di Configurazione del Sistema. Usa i pulsanti REC e MIC e vai all'impostazione Formato. Premi il pulsante OK per confermare la selezione.

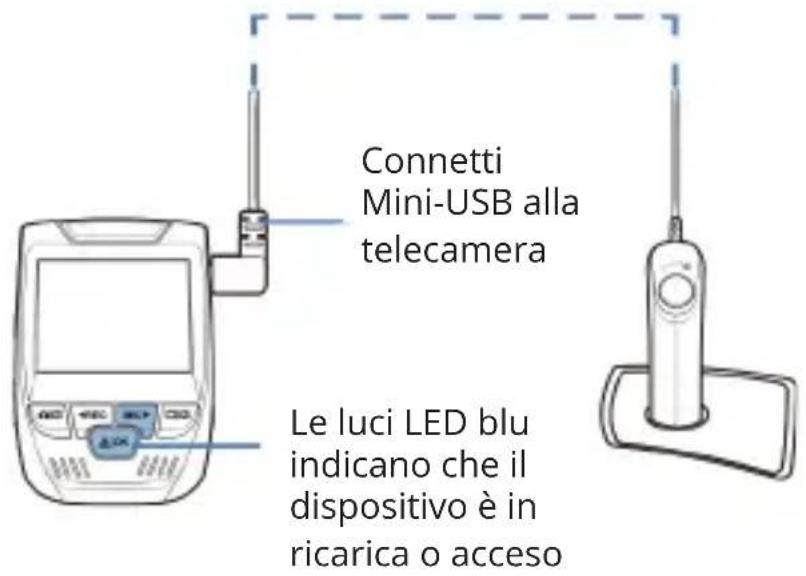

Connetti Mini-USB alla telecamera Le luci LED blu indicano che il dispositivo è in ricarica o acceso

Ora puoi disconnetterti dall'alimentazione. La telecam si spegnerà dopo 3 secondi. La telecamera dovrebbe iniziare a registrare automaticamente la prossima volta che viene accesa.

Premi due volte il pulsante Menu Setup TV Mode Frequency Format Screen Saver IOK All data will be deleted Cancel Premi il pulsante Sì per confermare la formattazione della scheda OK

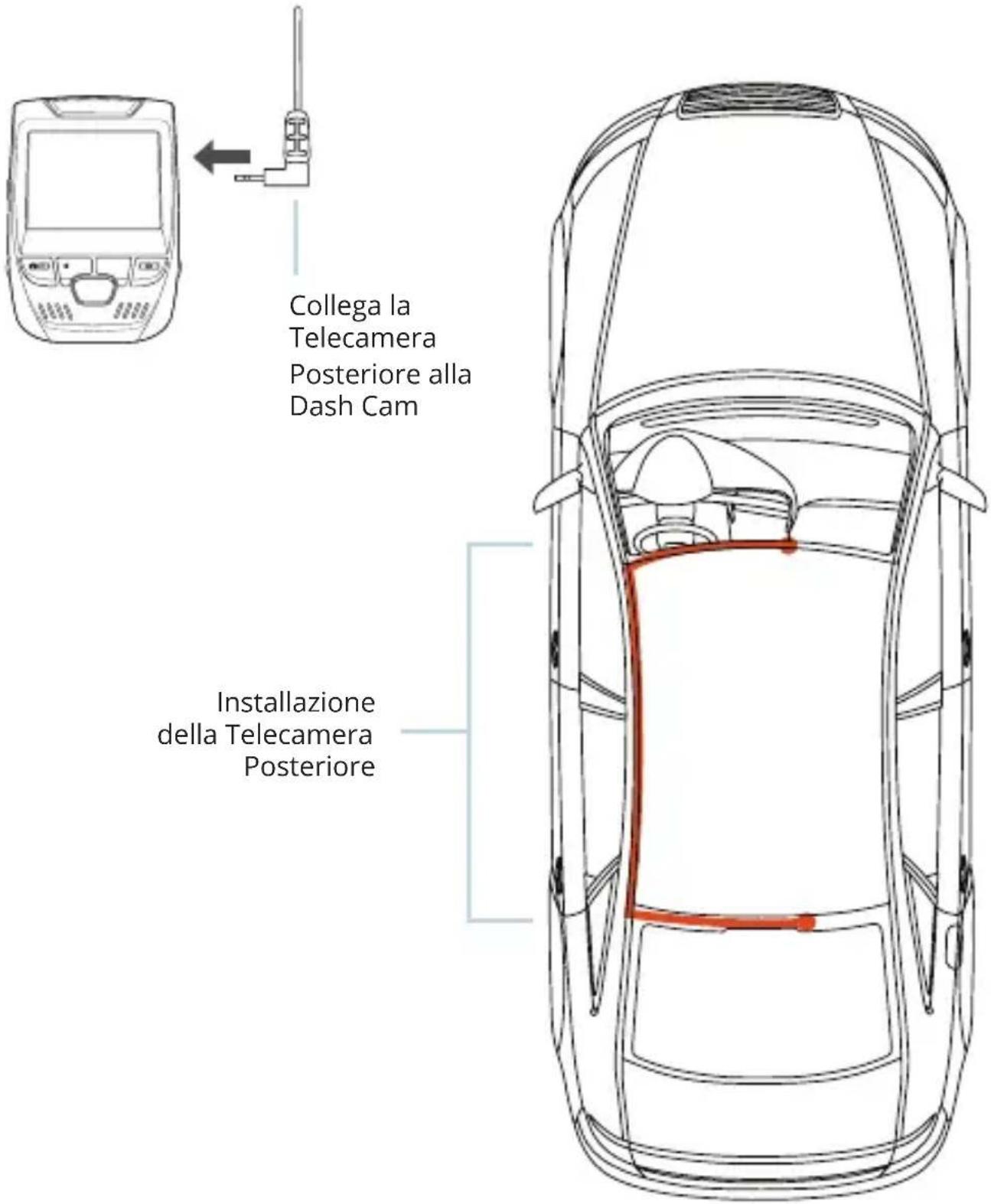

Passo 4: Montare La Telecamera Posteriore

Monta la telecamera posteriore come mostrato di seguito. Usa il cavo della telecamera posteriore in dotazione per connettere la telecamera posteriore alla telecamera anteriore.

Collega la Telecamera Posteriore alla Dash Cam Installazione della Telecamera Posteriore

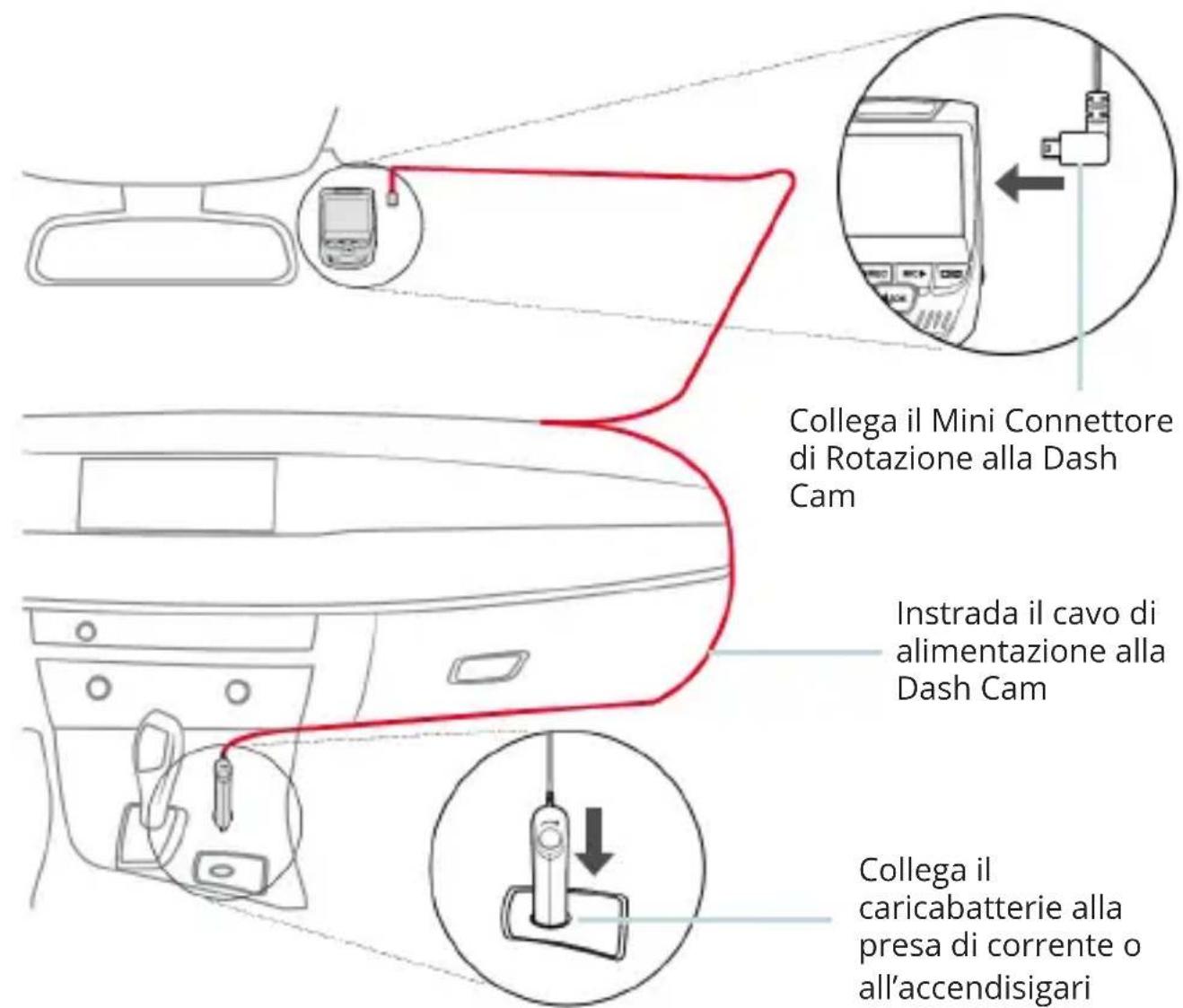

Passo 5: Installare la Telecamera sul Parabrezza

Posiziona la telecamera sul supporto e instrada attentamente il cavo di alimentazione attorno al parabrezza e infilalo sotto il rivestimento.

Collega il Cavo del Caricabatterie per Auto a una presa di corrente da 12 V CC o all'accendisigari dell'auto.

Connetti il caricabatterie per auto alla telecamera. La telecamera avvierà automaticamente la registrazione una volta accesa.

Collega il Mini Connettore di Rotazione alla Dash Cam Instrada il cavo di alimentazione alla Dash Cam Collega il caricabatterie alla presa di corrente o all'accendisigari

5. Funzionamento Base

Accensione del Dispositivo

Il dispositivo si accenderà automaticamente quando collegato a una presa per accessori da 12 V o all'accendisigari e riceve una ricarica (ovvero: il veicolo viene avviato).

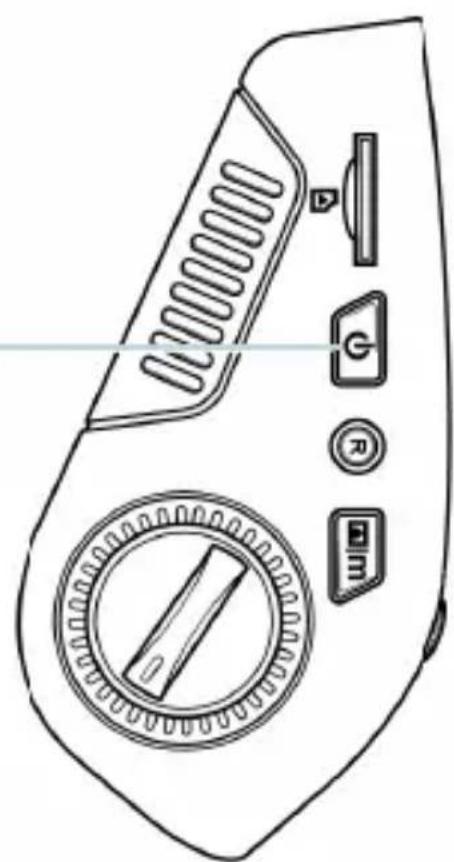

Per accendere manualmente il dispositivo, premi e tieni premuto il pulsante di ACCENSIONE fino a quando schermata di benvenuto.

La telecamera inizierà automaticamente a registrare quando è accesa.

Premi e tieni premuto il pulsante di Accensione per accendere manualmente il dispositivo

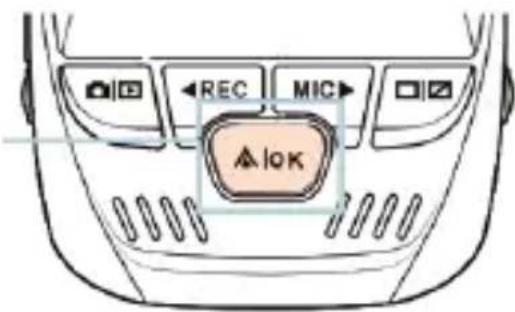

Accendi la telecamera. Se la telecamera sta registrando, premi il pulsante OK per interrompere la registrazione. Premi il pulsante MODALITÀ e passa alla modalità desiderata.

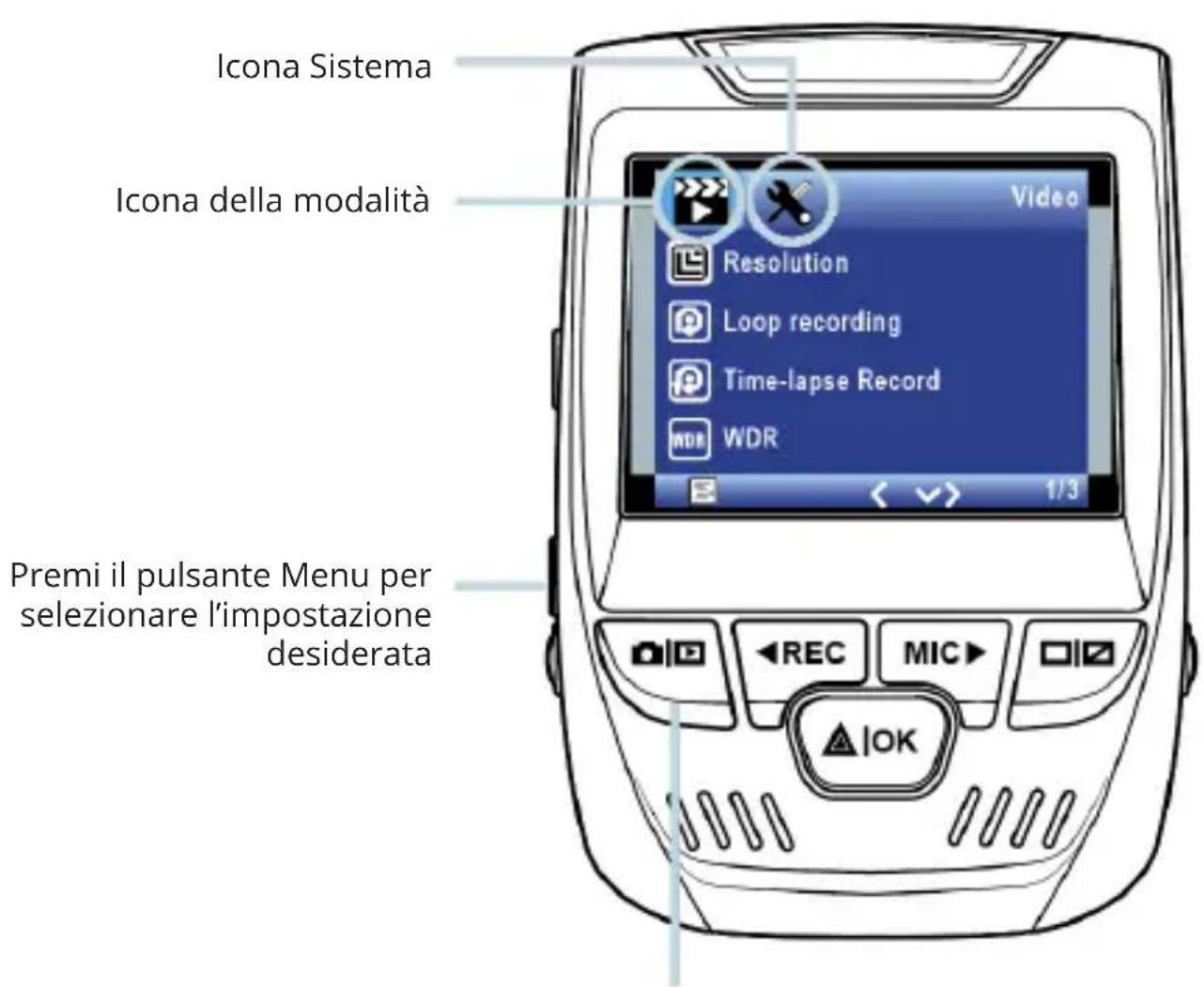

Premi una volta il pulsante MENU per accedere al menu delle impostazioni per una Modalità. Premi due volte il pulsante MENU per accedere alle Impostazioni di Sistema.

Icona Sistema Icona della modalità Premi il pulsante Menu per selezionare l'impostazione desiderata Video Resolution Loop recording Time-lapse Record WDR 1/3 REC MIC IOK

Premi il pulsante Modalità e passa alla Modalità desiderata

05:30:15 OK 1030P 0 01/01/20X 02:30:00 REC MIC OK

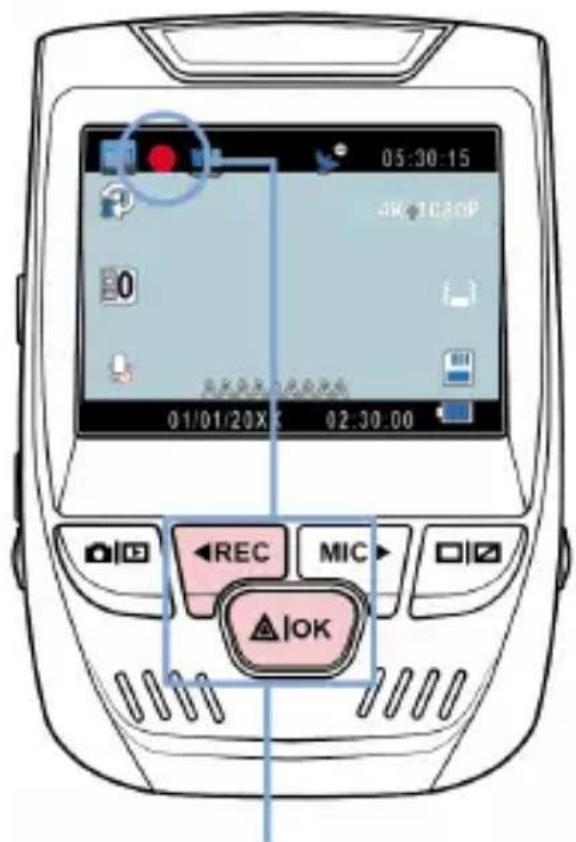

La telecamera avvia automaticamente la registrazione all'accensione

Riproduzione Video

La riproduzione di video può essere eseguita sul dispositivo o su un computer. Inoltre, se hai acquistato un Rexing Logger GPS, puoi riprodurre le registrazioni in un'applicazione specializzata.

Per riprodurre un video sul dispositivo, passa alla modalità di Riproduzione. Usa i pulsanti REC e MIC per passare al video desiderato. Premi il pulsante OK per riprodurre.

Registrazione Video

La telecamera avvierà automaticamente la registrazione quando il dispositivo riceve una ricarica. Le luci LED e il punto rosso lampeggeranno durante la registrazione. Premi il pulsante REC per interrompere la registrazione.

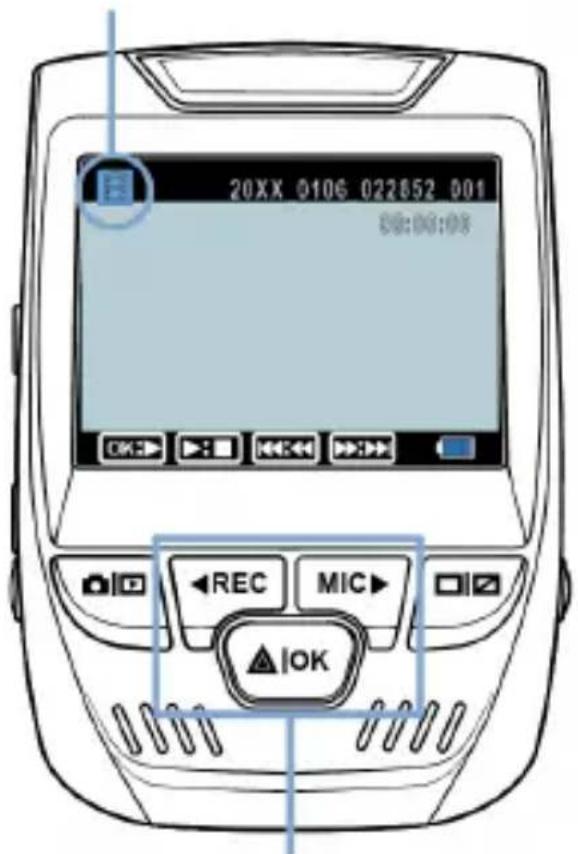

Modalità di riproduzione

20XX 0106 022852 001 00:00:00 OK REC MIC OK

Controlla la riproduzione con questi pulsanti

Durante la riproduzione, usa i pulsanti OK (pausa), MIC (avanzamento rapido) e REC (riavvolgimento) per controllare la riproduzione del video.

Per riprodurre un video sul computer, usa un adattatore per scheda SD o connetti il dispositivo al computer direttamente usando il cavo USB.

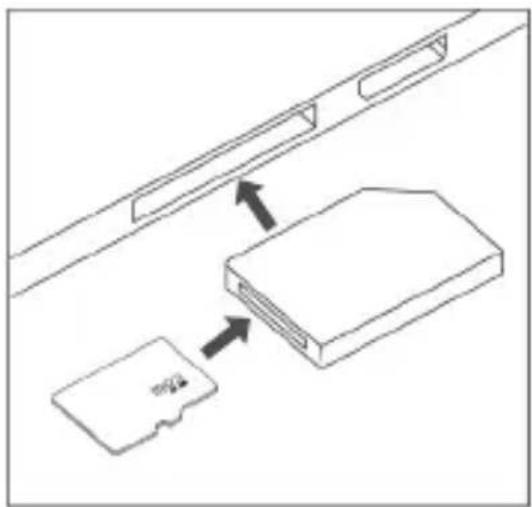

Per riprodurre un video usando un adattatore

per scheda SD, rimuovi la scheda di memoria e inseriscila in un adattatore per scheda SD. Posiziona l'adattatore nel computer.

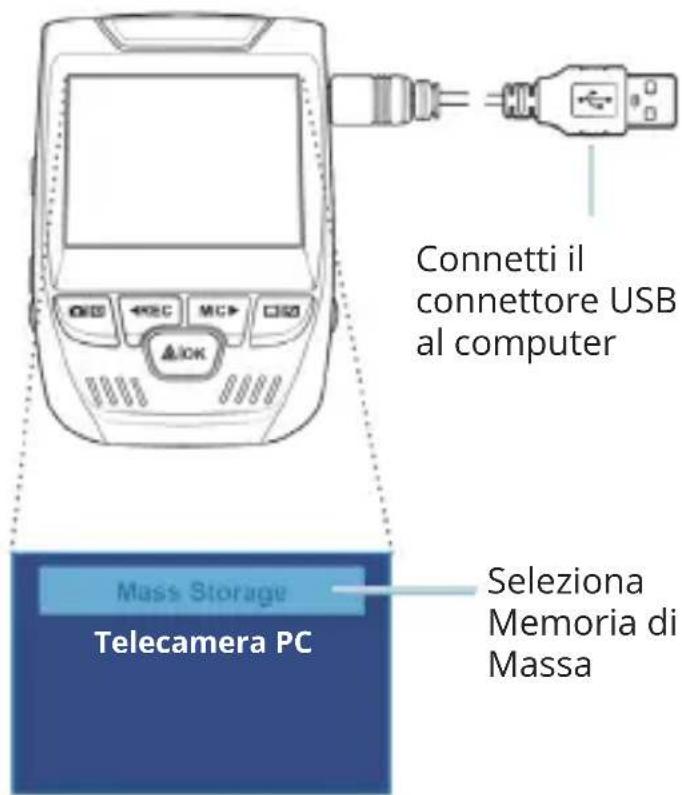

Per riprodurre un video usando il cavo

USB, connetti il Cavo USB al dispositivo e al computer. Dopo che il dispositivo si accende, premi il Pulsante OK per selezionare Memoria di Massa.

Sul computer, passa al driver del dispositivo. I video sono memorizzati su: \CARDV\MOVIE. Seleziona il video da riprodurre.

Connetti il connettore USB al computer Mass Storage Telecamera PC Seleziona Memoria di Massa

Monitor di Parcheggio

Connetti la dash cam al kit hardwire intelligente per attivare la funzione di monitore di parcheggio (È necessario acquistare il kit hardwire intelligente separatamente). Si prega di visitare support.rexingusa.com per guardare un video tutorial.

Connessione Wi-Fi

Scarica l'app "Rexing Connect" dall'App Store / Google Play Store.

1. Per accedere o uscire dalla funzione Wi-Fi, tieni premuto REC.
2. Apri le impostazioni Wi-Fi sul tuo telefono, trova "SSID: B50_XXXX" dall'elenco, tocca per connetterti. (Password predefinita: 12345678)
3. Apri l'app Rexing Connect, tocca "Connect" per accedere alla pagina di streaming video in tempo reale.
4. Una volta connesso, lo schermo della dash cam passerà alla vista della telecamera e visualizzerà il messaggio "Wi-Fi Connect".

Usando l'app Rexing Connect, puoi vedere un'anteprima dal vivo dello schermo della dash cam, avviare / interrompere la registrazione, nonché vedere e salvare le tue acquisizioni con il tuo dispositivo mobile.

Per ulteriori istruzioni sulla funzione di Connessione Wi-Fi, si prega di visitare www.rexingusa.com/wifi-connect/.

(È necessario acquistare separatamente)

Quando è connesso alla telecamera, registrerà la velocità e la posizione del tuo veicolo mentre guidi.

Puoi quindi accedere a queste informazioni durante la riproduzione delle tue registrazioni usando il lettore Video GPS (Per Windows e Mac, disponibile su rexingusa.com).

Premi due volte il pulsante MENU e accedere alle Impostazioni di Sistema.

Passa all'impostazione dell'Unità di Velocità GPS e seleziona l'unità di velocità preferita.

Dopo che un segnale GPS viene trovato, l'icona dello schermo passerà da blu a verde.

Si prega di visitare gpsa.rexingusa.com per guardare un video tutorial.

Segnale GPS (non connesso)

Funzione GPS (attiva)

Per scattare una foto, interrompi la registrazione video e passa alla Modalità di Foto.

Premi il Pulsante OK per scattare una foto.

Per visualizzare una foto, interrompi la registrazione video e passa alla Modalità di Riproduzione.

Premi i pulsanti di navigazione SU e GIÙ per passare da una foto all'altra.

Per eliminare una foto, interrompi la registrazione video e passa alla Modalità di Riproduzione e alterna i video e le foto a quello che desideri eliminare.

Premi una volta il pulsante MENU e seleziona l'opzione Elimina.

Premi il Pulsante OK e seleziona Elimina Corrente o Elimina Tutto.

Passa alla modalità di Riproduzione e seleziona una foto da visualizzare

Passa all'opzione Elimina

Seleziona l'opzione desiderata
