MANUAL DE USUARIO V1P-4K Rexing

SP Guía de inicio rápido

Qué hay en la Caja 69

Resumen de la Cámara 70

Instalación 72

Operación Básica 77

Deutsch

Übersicht 84

¡Gracias por elegir REXING!

Esperamos que usted ame su nuevo producto tanto como nosotros la amamos. Si usted necesita ayuda o tiene alguna sugerencia para mejorarla, contáctenos. Puede comunicarse con nosotros a través de [e-mail]. Nuestro equipo de soporte le responderá lo antes posible.

Siempre es una sorpresa en Rexing. Visítenos aquí.

Visítanos aquí

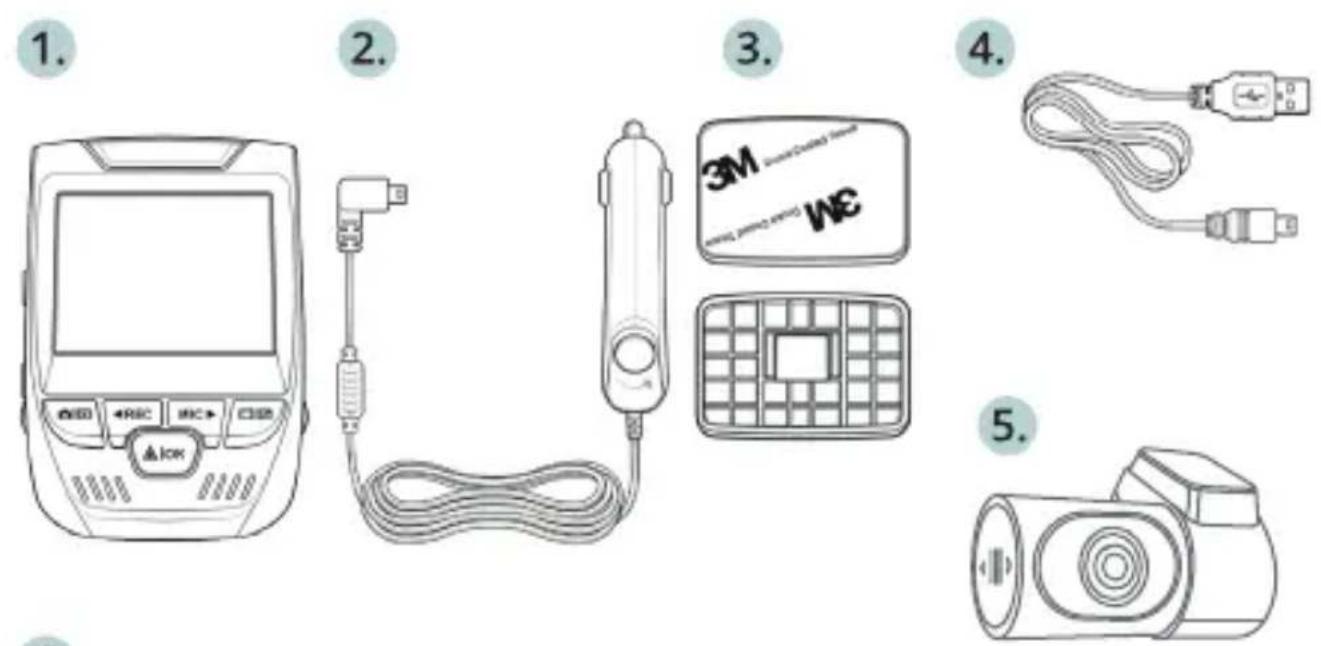

2. Qué hay en la caja

6.

1. Rexing V1P-4K Grabadora de conducción
2. Cargador de coche
3. Grabadora de conducción Placa de montaje y adhesivo 3M
4. Cable mini-USB
5. Cámara trasera
6. Herramienta de gestión de cables
7. Clips de cable©
8. Guía de inicio rápido
9. Guía de seguridad

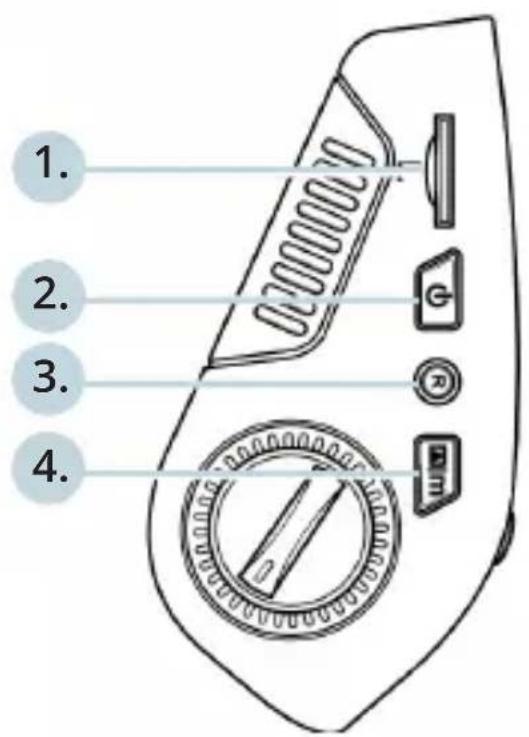

3. Resumen de la Cámara

1. 2. 3. 4.

1. Ranura para tarjeta micro SD
2. Botón de encendido
3. Botón de reinicio
4. Botón de menú
5. Botón de modo
6. Botón REC *
7. Botón OK **
8. Botón MIC ***
9. Botón PANTALLA

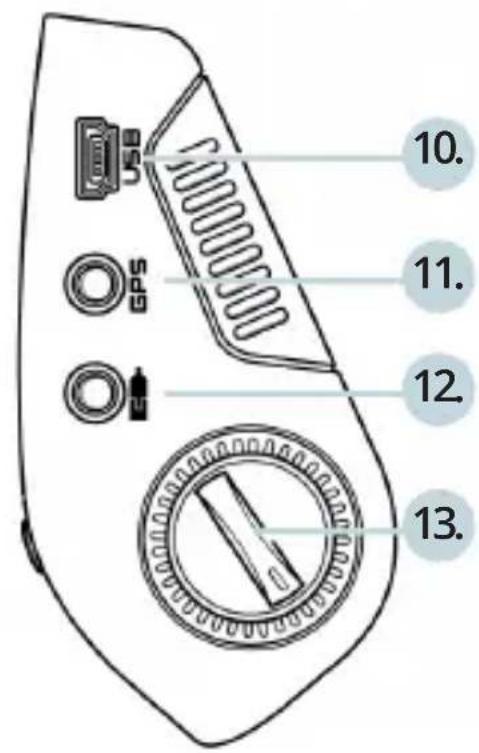

10. Puerto mini-USB
11. Puerto de registrador de GPS
12. Puerto de cámara trasera (no compatible)
13. Ajuste de ángulo del lente

*La cámara está grabando cuando el LED parpadea en rojo.
**La cámara está grabando cuando el LED parpadea en rojo. El dispositivo se carga o se enciende cuando el LED es de color azul fijo.
***El dispositivo se está cargando o encendiendo cuando el LED es azul fijo.

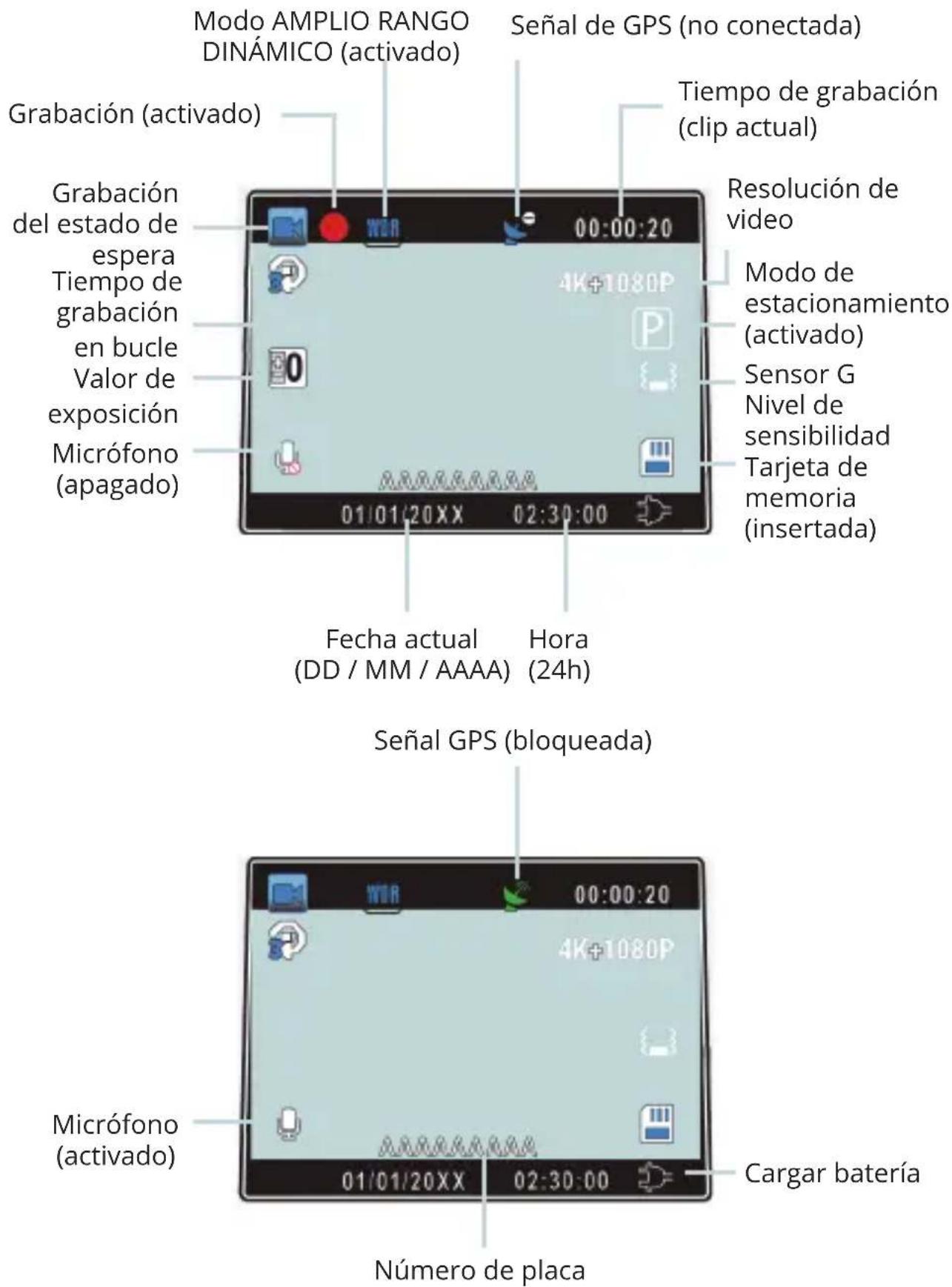

Iconos de pantalla

Modo AMPLIO RANGO DINÁMICO (activado) Señal de GPS (no conectada) Tiempo de grabación (clip actual) Grabación (activado) Grabación del estado de espera Tiempo de grabación en bucle Valor de exposición Micrófono (apagado) 01/01/20XX 02:30:00 Fecha actual Hora (DD / MM / AAAA) (24h) Resolución de video Modo de estacionamiento (activado) Sensor G Nivel de sensibilidad Tarjeta de memoria (insertada) Señal GPS (bloqueada) Micrófono (activado) Cargar batería Número de placa

4. Instalación

Paso 1: Instalar la Grabadora de Conducción

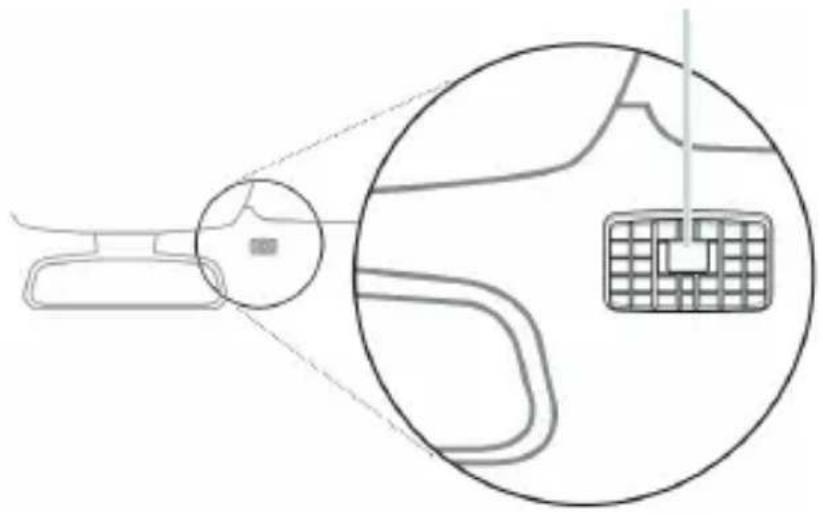

Coloque la cinta de 3M en el soporte y oriente adecuadamente el cuadrado del soporte al techo y la línea del capó del vehículo. ¡Importante! Asegúrese de que el enclavamiento en T del soporte esté orientado en la dirección correcta.

Presione firmemente el soporte sobre el parabrisas. Espere al menos 20 minutos antes de montar la cámara.

Oriente la montura como se muestra

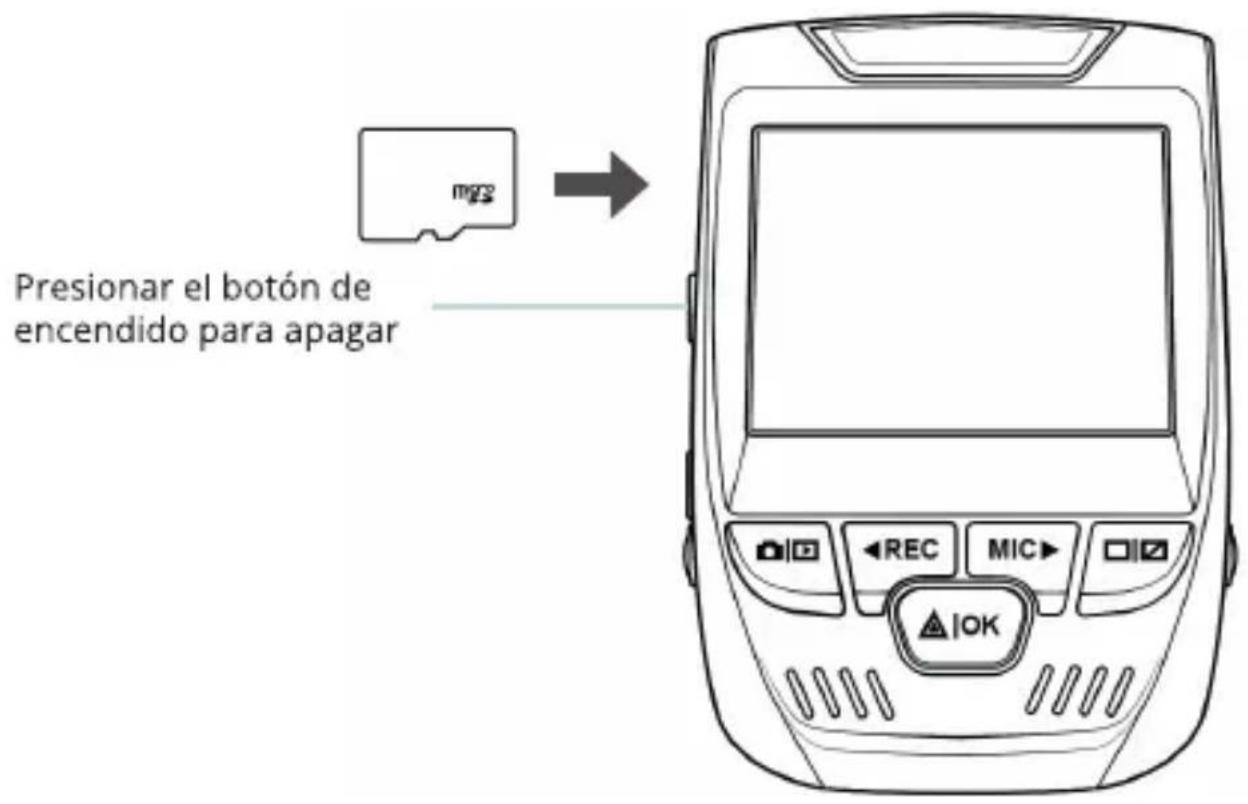

Paso 2: Inserte la Tarjeta de Memoria

El Rexing V1P-4K acepta tarjetas de memoria Micro SD [Clase 10 / UHS-1 o superior] de hasta 256 GB. Deberá insertar una tarjeta de memoria antes de comenzar a grabar. Antes de insertar o extraer una tarjeta de memoria, primero asegurarse de haber apagado el dispositivo.

Empujar suavemente la tarjeta de memoria hacia adentro hasta que escuche un clic y permitir la liberación del resorte para empujar la tarjeta hacia afuera.

m22 Presionar el botón de encendido para apagar REC MIC OK

Paso 3: Encienda la Cámara y Formatee la Tarjeta de Memoria

Encender la cámara a través de conectar el cargador al encendedor de cigarrillo del automóvil y la cámara.

Para garantizar que el V1P-4K registre en su tarjeta de memoria correctamente y sin error. Antes de comenzar a usar una nueva tarjeta de memoria, debe formatear la tarjeta dentro de la cámara utilizando la función de formateo. Siempre haga una copia de seguridad de los datos importantes almacenados en la tarjeta de memoria antes de formatear.

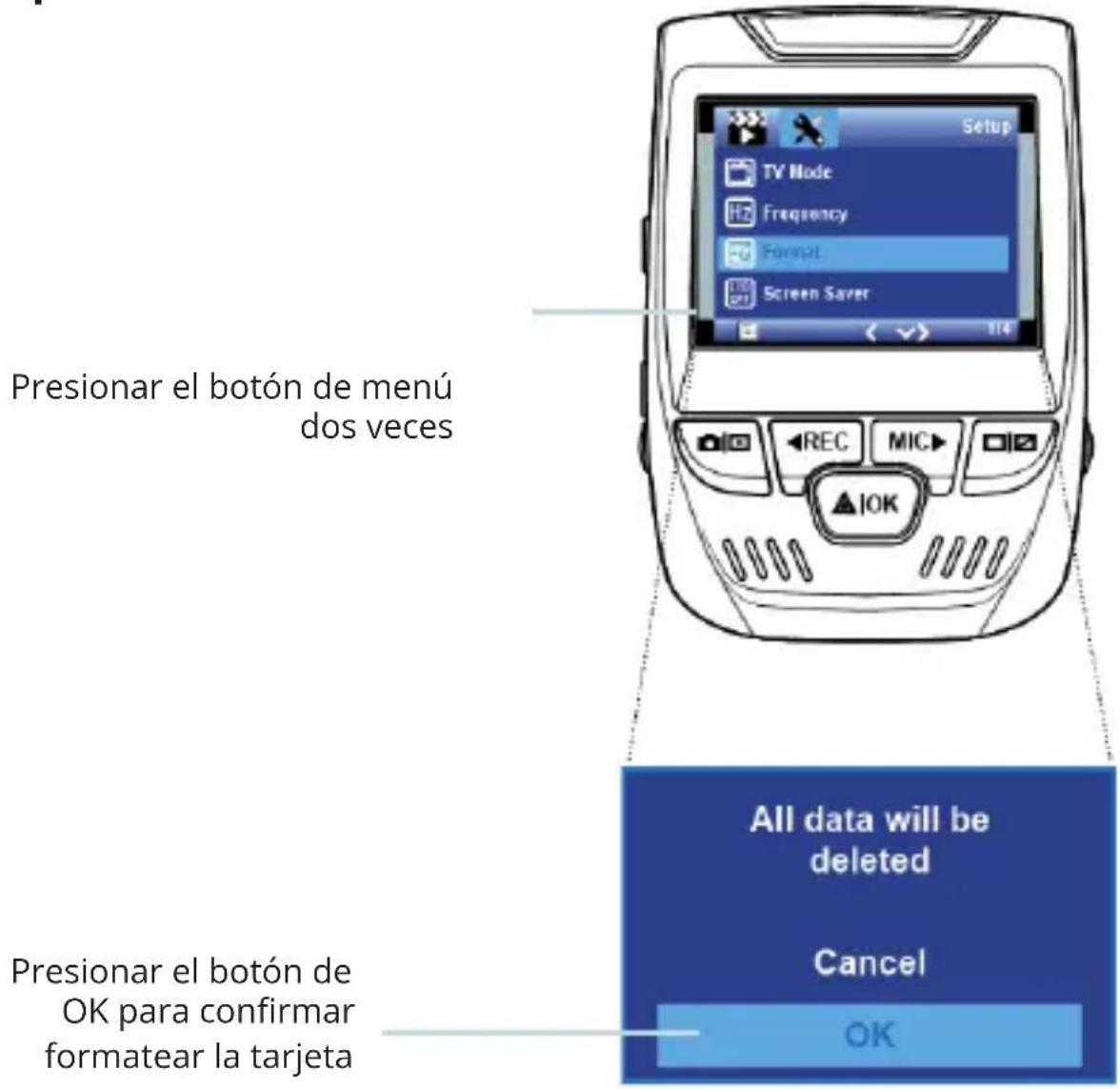

Para formatear la tarjeta de memoria, asegúrese de haber insertado su tarjeta de memoria, luego encienda el dispositivo conectándose a una fuente de alimentación. Presione REC para detener la grabación. Luego presione el botón MENÚ dos veces para ingresar al Menú de configuración del sistema. Use los botones REC y MIC y vaya a la configuración de Formato. Presione el botón OK para confirmar la selección.

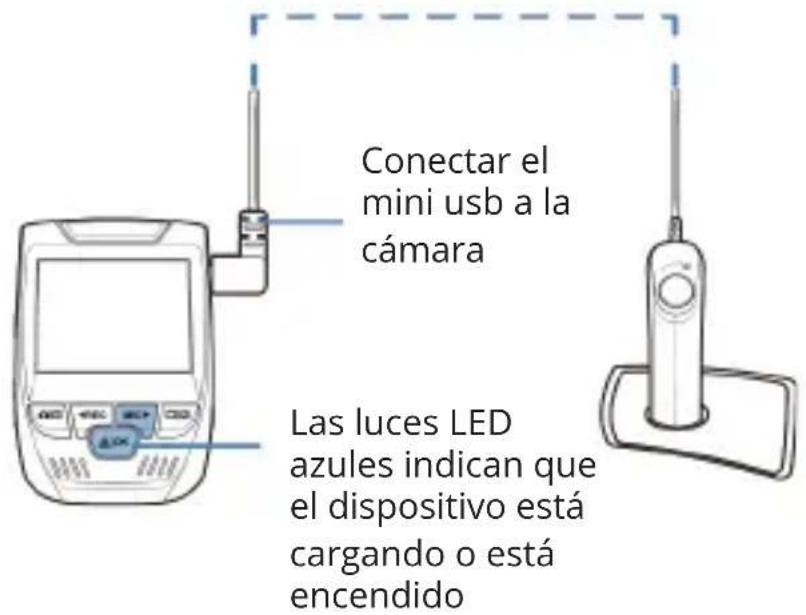

Conectar el mini usb a la cámara Las luces LED azules indican que el dispositivo está cargando o está encendido

Ahora puede desconectarse de fuente de alimentación La cámara se apagará después de 3 segundos. La debería comenzar a grabar automáticamente la próx vez que se encienda.

Presionar el botón de menú dos veces All data will be deleted Cancel Presionar el botón de OK para confirmar formatear la tarjeta OK

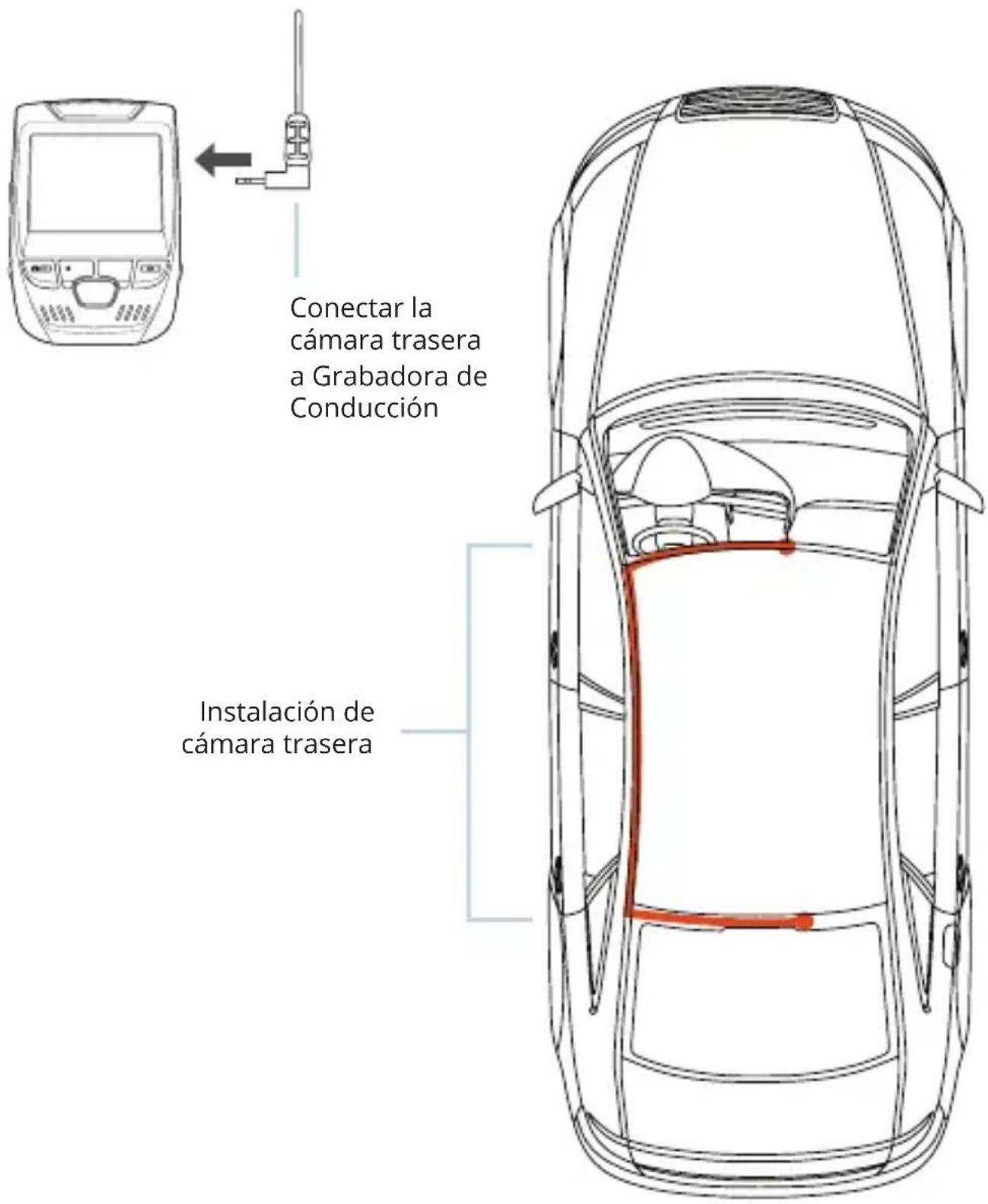

Paso 4: Montar la cámara trasera

Montar la cámara trasera como se muestra a continuación. Usar el cable de la cámara trasera provisto para conectar la cámara trasera a la cámara frontal.

Conectar la cámara trasera a Grabadora de Conducción Instalación de cámara trasera

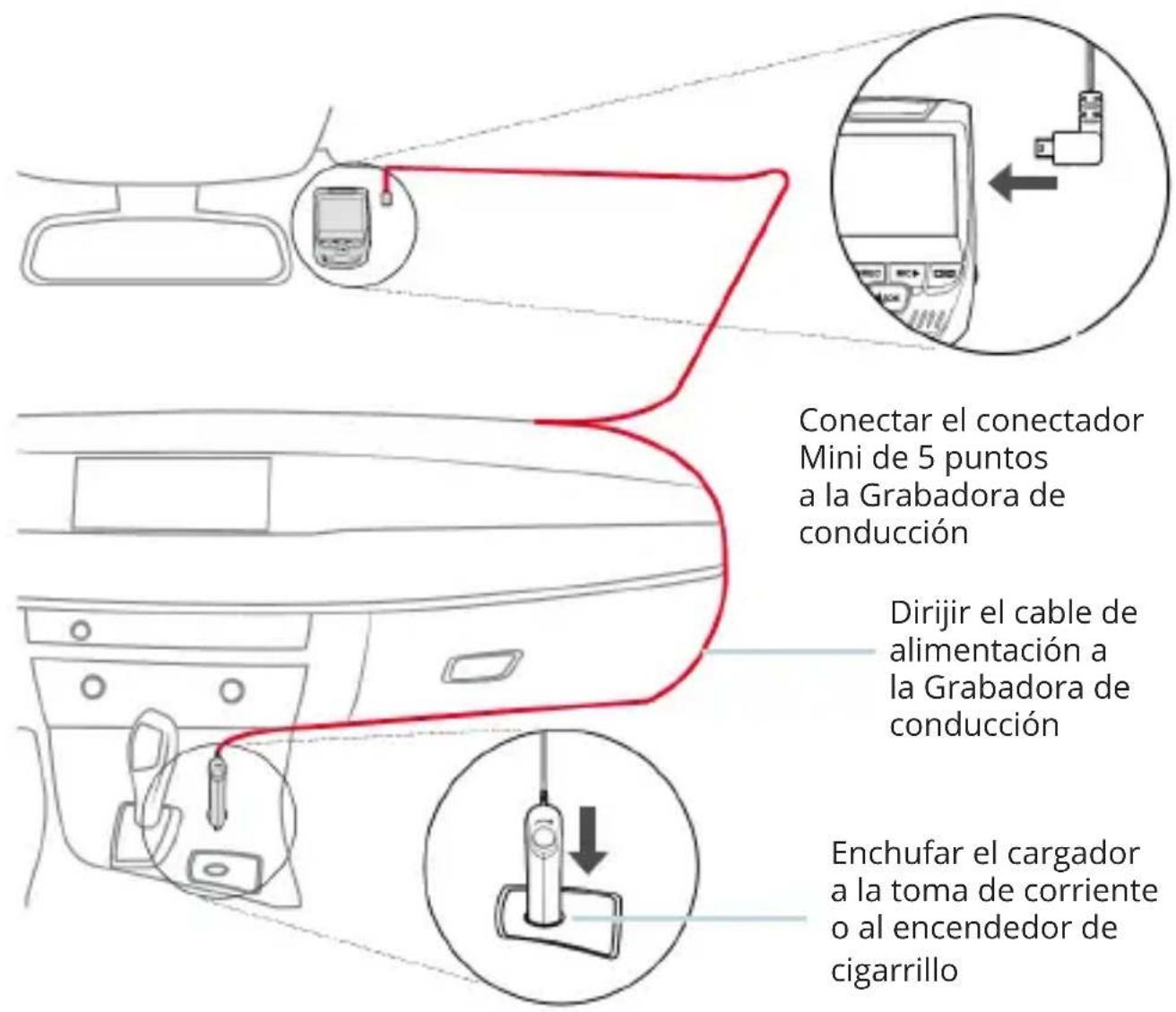

Paso 5: Instalación de la Cámara en el Parabrisas

Colocar la cámara en el soporte y pasar con cuidado el cable de alimentación alrededor del parabrisas y colocarlo debajo de la moldura.

Conectar el cable del cargador de automóvil a una toma de corriente de 12V DC o al encendedor de cigarrillo del automóvil. Conectar el cargador del automóvil a la cámara. La cámara iniciará automáticamente la grabación una vez que esté encendida.

Conectar el conectador Mini de 5 puntos a la Grabadora de conducción Dirijir el cable de alimentación a la Grabadora de conducción Enchufar el cargador a la toma de corriente o al encendedor de cigarrillo

5. Operación Básica

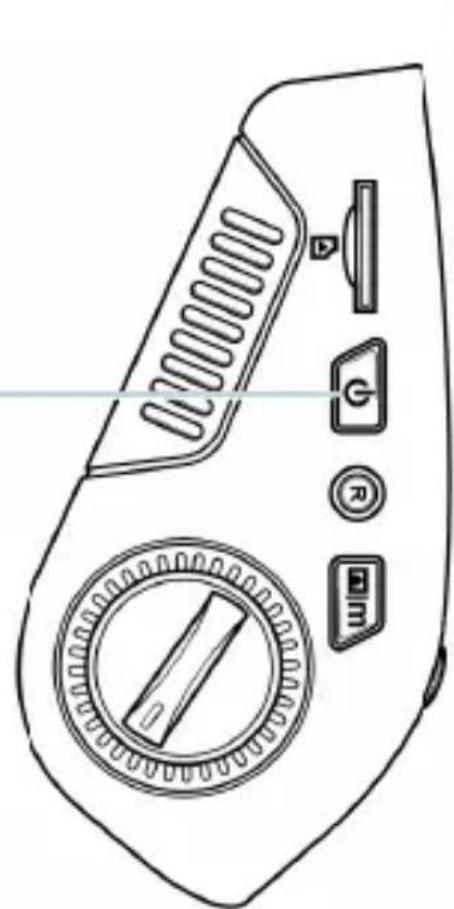

Fuente de alimentación del dispositivo

El dispositivo se enciende automáticamente cuando se enchufa a una toma de accesorios de 12V o encendedor de cigarrillos y recibe una carga (es decir: el vehículo se enciende).

Para encender el dispositivo manualmente, mantenga presionado el botón de ENCENDIDO hasta que aparezca la pantalla de bienvenida.

La cámara comenzará a grabar automáticamente cuando se encienda.

Mantenga presionado el botón de Encendido para encender el dispositivo manualmente

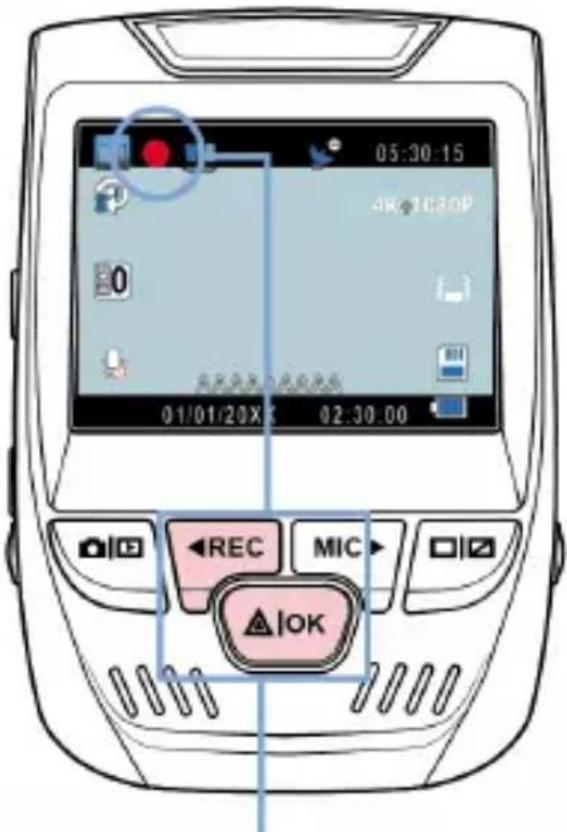

Configuraciones de menú

Encienda la cámara. Si la cámara está grabando, presione el botón REC para detener la grabación. Presione el botón MODO y cambie al modo deseado

Presione el botón MENÚ una vez para ingresar al menú de configuración de un Modo. Presione el botón MENÚ dos veces para ingresar a la Configuración del sistema.

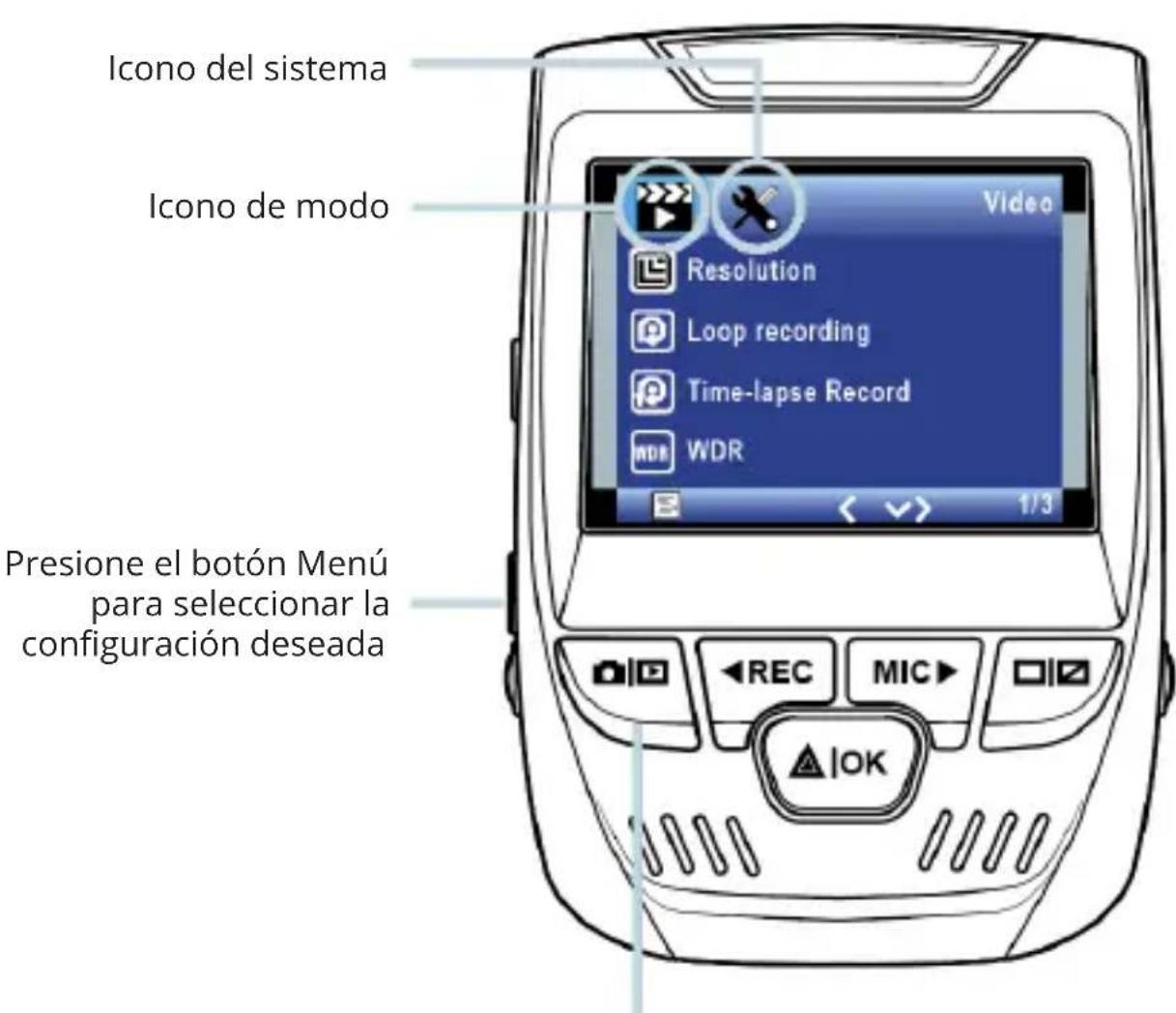

Icono del sistema Icono de modo Presione el botón Menú para seleccionar la configuración deseada

Presione el botón Modo y cambie al Modo deseado

La cámara comienza a grabar automáticamente cuando se enciende

Reproducción de vídeo

La reproducción de videos se puede hacer en el dispositivo o una computadora. Además, si se ha comprado un Rexing GPS Logger, puede reproducir las grabaciones en una aplicación especializada.

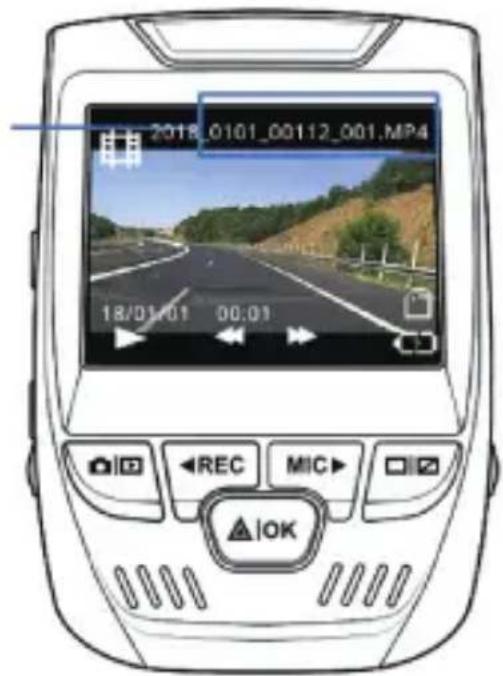

Para reproducir un vídeo en el dispositivo, cambie al modo Reproducción. Use los botones REC y MIC para cambiar al video deseado. Presione el botón OK para reproducir.

Grabación de vídeo

La cámara comenzará a grabar automáticamente cuando el dispositivo recibe una carga. El LED se ilumina y el punto rojo parpadeará cuando el dispositivo esté grabando. Presione el botón REC para detener la grabación. Presione el botón REC para detener la grabación.

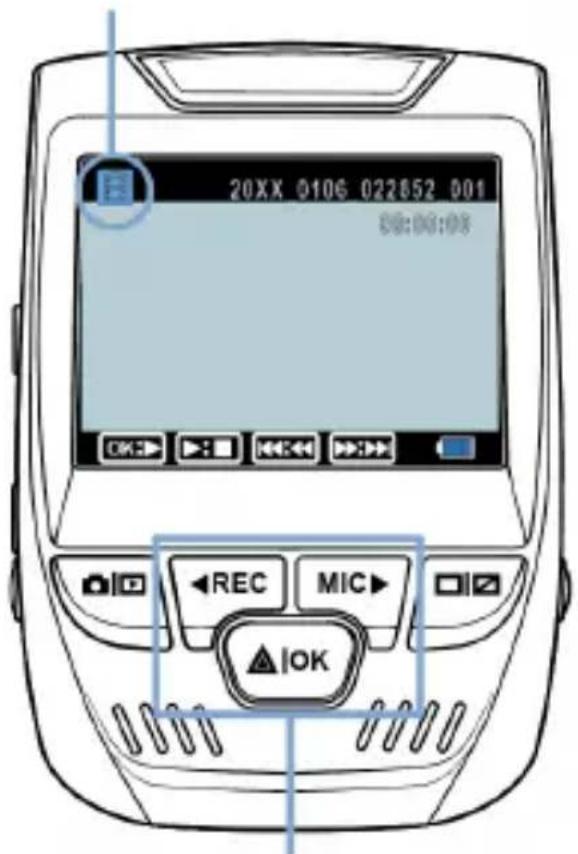

Modo de reproducción

20XX 0106 022852 001 00:00:00 OK REC MIC OK

Controla la reproducción con estos botones

Durante la reproducción, use OK (pausa), MIC (avance rápido) y Botones REC (rebobinar) para controlar la reproducción de video.

Para reproducir un video en la computadora, use un adaptador de tarjeta SD o conecte el dispositivo a la computadora directamente con el cable USB.

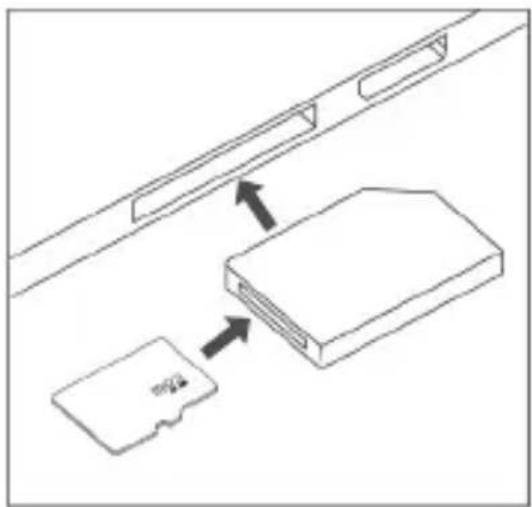

Para reproducir un video usando un adaptador de tarjeta SD, retire la tarjeta de memoria e insértela en un adaptador de tarjeta SD. Coloque el adaptador en la computadora.

Para reproducir un video con un cable USB, conecte el cable USB al dispositivo y la computadora.

Después de que se encienda el dispositivo, presione el botón OK para seleccionar Almacenamiento Masivo. En la computadora, navegue al controlador del dispositivo. Los videos se almacenan en: \ CARDV \ MOVIE. Seleccione el video para reproducir.

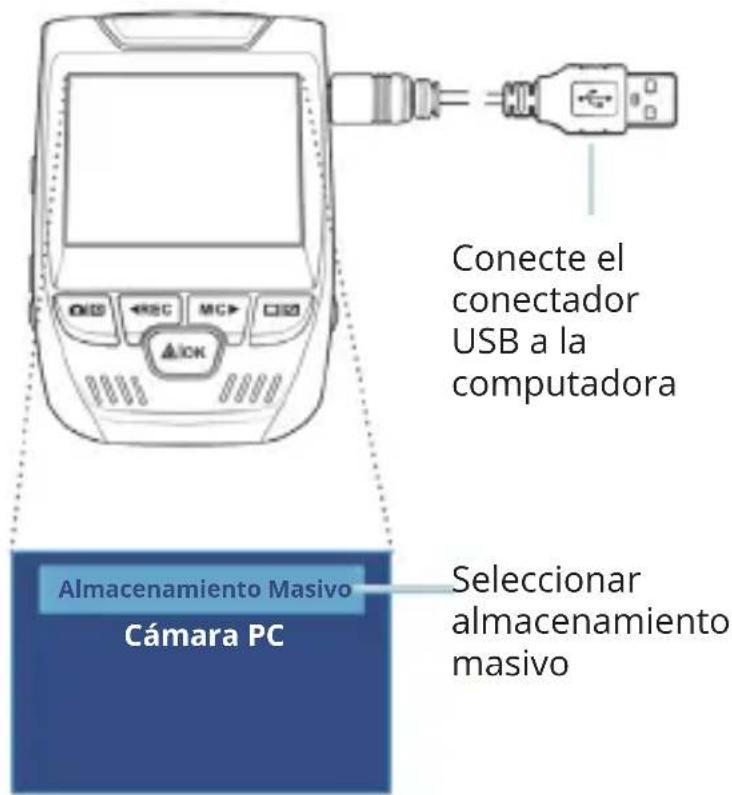

Conecte el conectador USB a la computadora Almacenamiento Masivo Cámara PC Seleccionar almacenamiento masivo

Monitor de estacionamiento

Conecte la grabadora de conducción al equipo de cableado inteligente para activar la función de monitor de estacionamiento (necesita comprar el equipo de cableado inteligente por separado). Visite support.rexingusa.com para ver un video tutorial.

Conexión de wifi

Descargue la aplicación "Rexing Connect" de App Store / Google Play Store.

1. Para acceder o salir de la función Wi-Fi, mantenga presionado REC.
2. Abra la configuración de Wi-Fi en su teléfono, busque "SSID: B50-XXXX" en la lista, toque para conectarse. (Contraseña predeterminada: 12345678)
3. Abra la aplicación Rexing Connect, toque "Conectar" para ingresar a la página de transmisión de video en tiempo real.
4. Una vez conectada, la pantalla de la grabadora de conducción cambiará a la vista de la cámara y mostrará el mensaje "Conexión Wi-Fi".

Con la aplicación Rexing Connect, puede ver una vista previa en vivo de la pantalla de la grabadora de conducción, iniciar / detener la grabación, así como ver y guardar sus capturas con su dispositivo móvil.

Para obtener más instrucciones sobre la función Wi-Fi Connect, visite www.rexingusa.com/wifi-connect/.

(Se necesita comprar por separado)

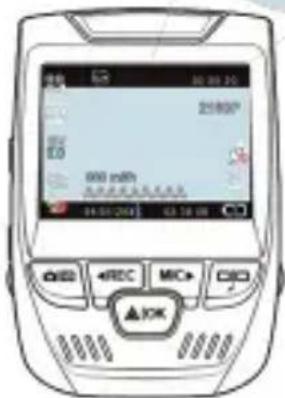

Cuando se conecta a la cámara, se registrará la velocidad y la ubicación de su vehículo mientras conduce.

Luego puede acceder a esta información mientras reproduce sus grabaciones utilizando el reproductor de video GPS (para Windows y Mac, disponible en rexingusa.com).

Presione el botón MENÚ dos veces y ingrese a la Configuración sistema.

Cambie a la configuración de Unidad de velocidad GPS y seleccione su unidad de velocidad preferida.

Después de encontrar una señal GPS, el ícono de la pantalla cambiará de azul a verde.

Visite gpsa.rexingusa.com para ver un video tutorial.

Señal de GPS (no conectada)

Para tomar una foto, detenga la grabación de video y cambie al Modo foto.

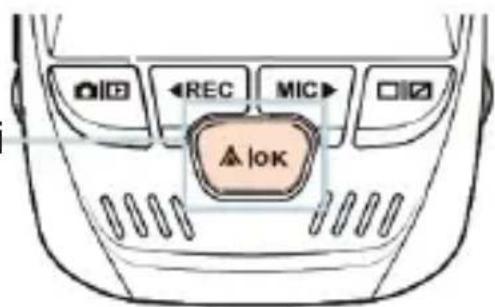

Presione el botón OK para tomar una foto.

Para ver una foto, detenga la grabación de video y cambie al Modo de reproducción.

Presione los botones REC y MIC para alternar entre sus fotos.

Para eliminar una foto, detenga la grabación de video y cambie al Modo de reproducción y cambie entre los videos y las fotos a la que quiere borrar.

Presione el botón MENÚ una vez y cambie a la opción Eliminar.

Presione el botón OK y seleccione Eliminar actual o Eliminar todos.

Cambie al modo Reproducción y seleccione una foto para ver

Cambia a la opción Eliminar

Elige la opción deseada
