¡Gracias por elegir REXING!

Esperamos que usted ame su nuevo producto tanto como nosotros la amamos. Si usted necesita ayuda o tiene alguna sugerencia para mejorarla, contáctenos. Puede comunicarse con nosotros a través de [e-mail]. Nuestro equipo de soporte le responderá lo antes posible.

Siempre es una sorpresa en Rexing. Visítenos aquí.

Visítanos aquí

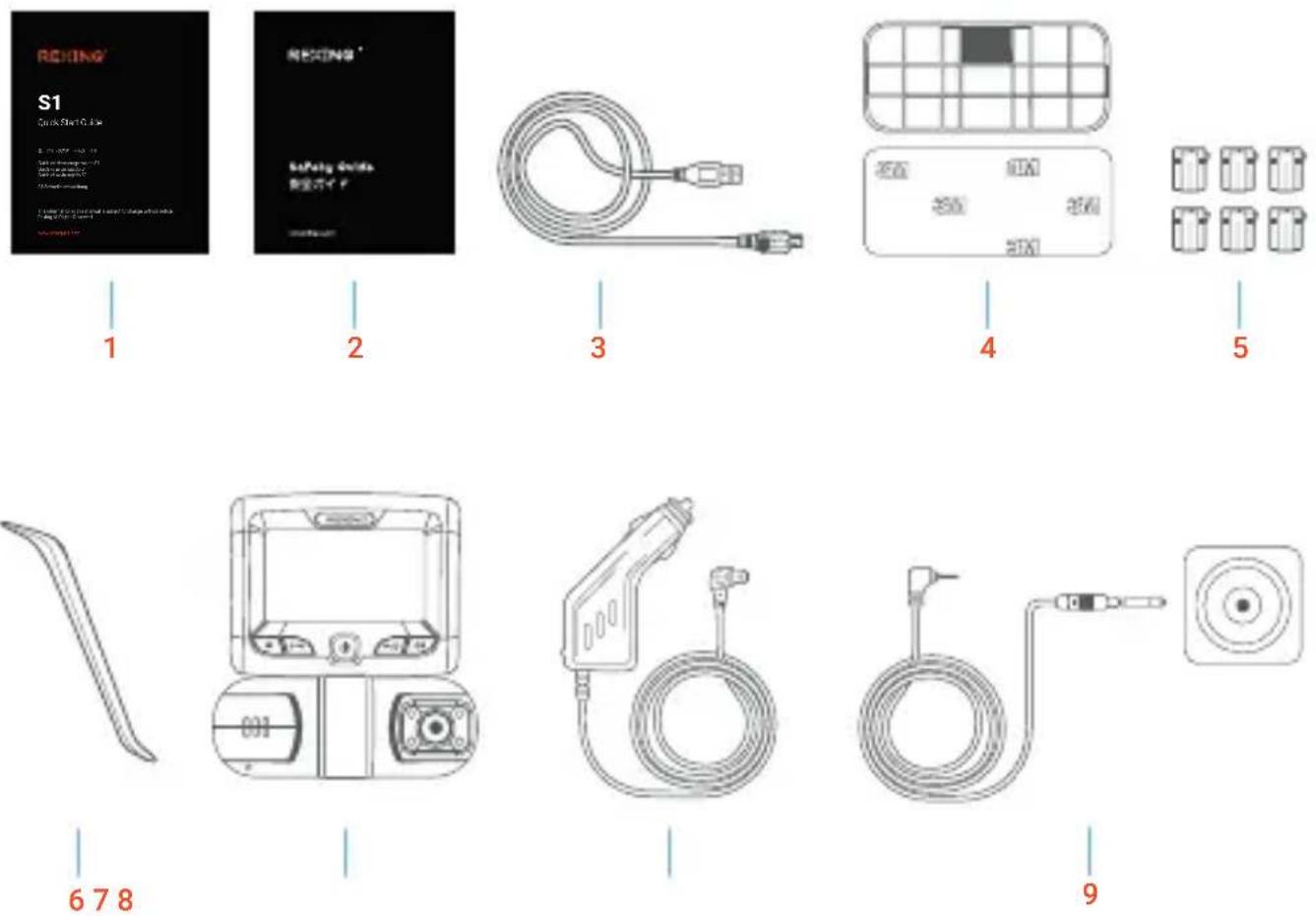

2. ¿Qué hay en la Caja

1. S1 Guía de inicio rápido
2. Guía de seguridad
3. Cable USB
4. Montaje adhesivo 3M

5. Espaciador de cable adhesivo

6. Herramienta de gestión de cables

7. Rexing S1 cámara de salpicadero
8. Conectador de alimentación para automóvil (12 pies)
9. Cámara trasera y cable de cámara trasera

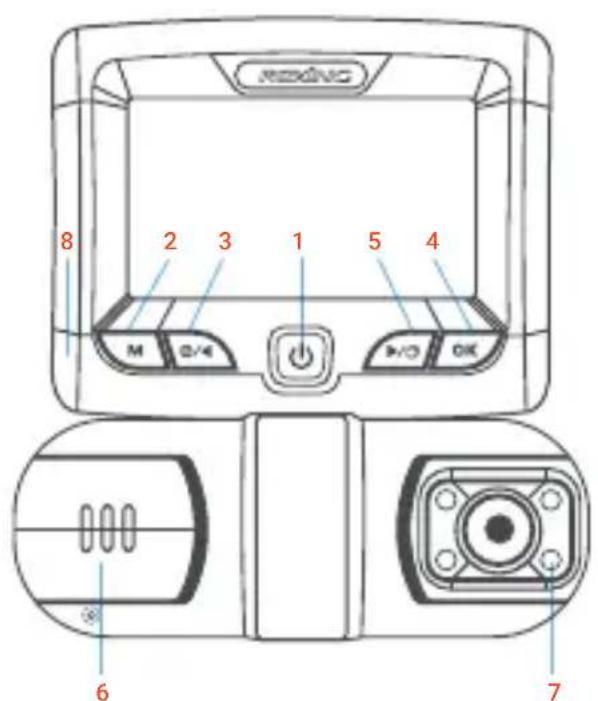

3. Descripción de la Cámara

1. Botón de encendido
2. Botón de menú / Botón de modo
3. Botón de navegación izquierdo / Botón de grabación
4. Botón OK (Confirmar) / Botón de bloqueo de emergencia

5. Botón de navegación derecho / botón de alternar pantalla / mantener presionado para tomar una foto

6. Cámara frontal

7. 4 luces IR / cámara de cabina
8. Alimentación / puerto de carga USB
9. Ranura para tarjeta Micro SD
10. Puerto de cámara trasera
11. Botón de reinicio

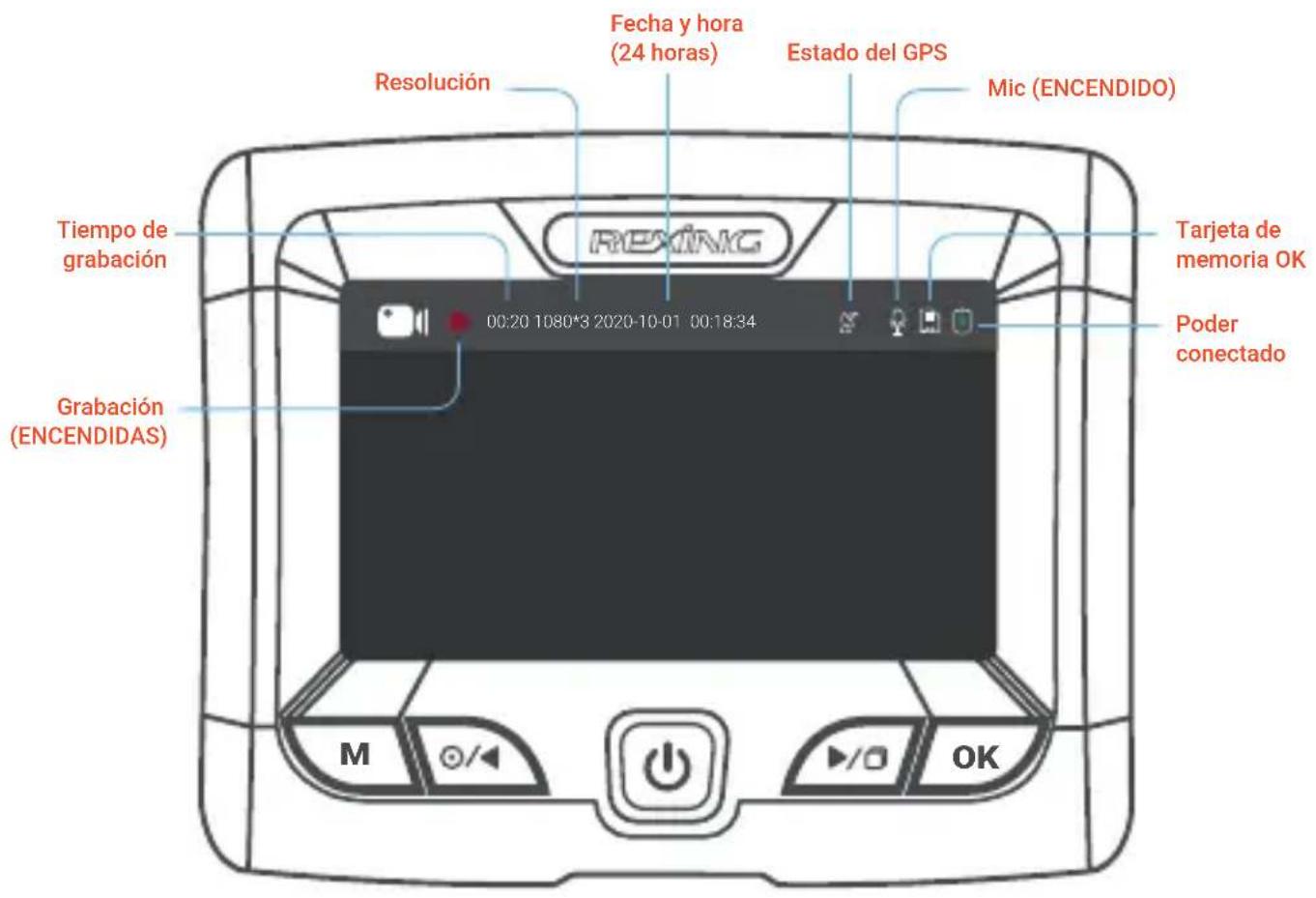

Iconos de Pantalla

Fecha y hora (24 horas) Estado del GPS Mic (ENCENDIDO) Resolución Tiempo de grabación 00:20 1080*3 2020-10-01 00:18:34 Grabación (ENCENDIDAS) Tarjeta de memoria OK Poder conectado M OK

4. Instalación

Paso 1

Instale la grabadora de conducción

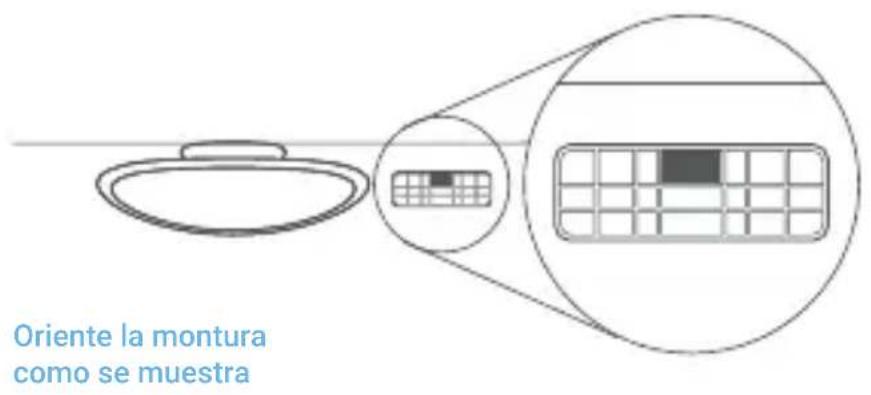

Coloque la cinta de 3M en el soporte y oriente adecuadamente soporte hacia el techo y la línea del capó del vehículo. Presione firmemente el soporte sobre el parabrisas. Espere al menos 20 minutos antes de montar la cámara.

Oriente la montura como se muestra en la ilustración de arriba.

Oriente la montura como se muestra

Paso 2

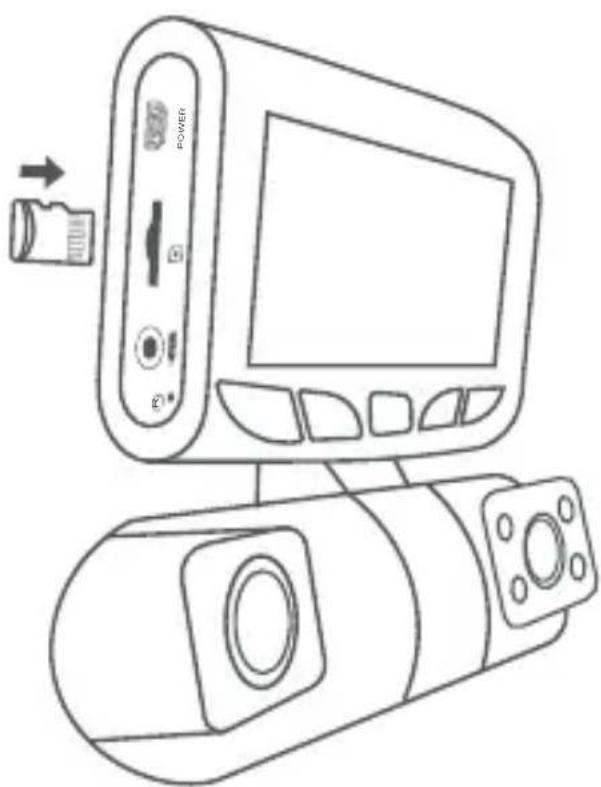

Inserte la tarjeta de memoria

El Rexing S1 acepta tarjetas de memoria Micro SD [Clase 10 / UHS-1 o superior] de hasta 256 GB. Deberá insertar una tarjeta de memoria antes de comenzar a grabar. Antes de insertar o extraer una tarjeta de memoria, primero asegúrese de haber apagado el dispositivo. Empuje suavemente la tarjeta de memoria hacia adentro hasta que escuche un clic y permita la liberación del resorte para empujar la tarjeta hacia afuera.

Encienda la cámara y formatee la tarjeta de memoria

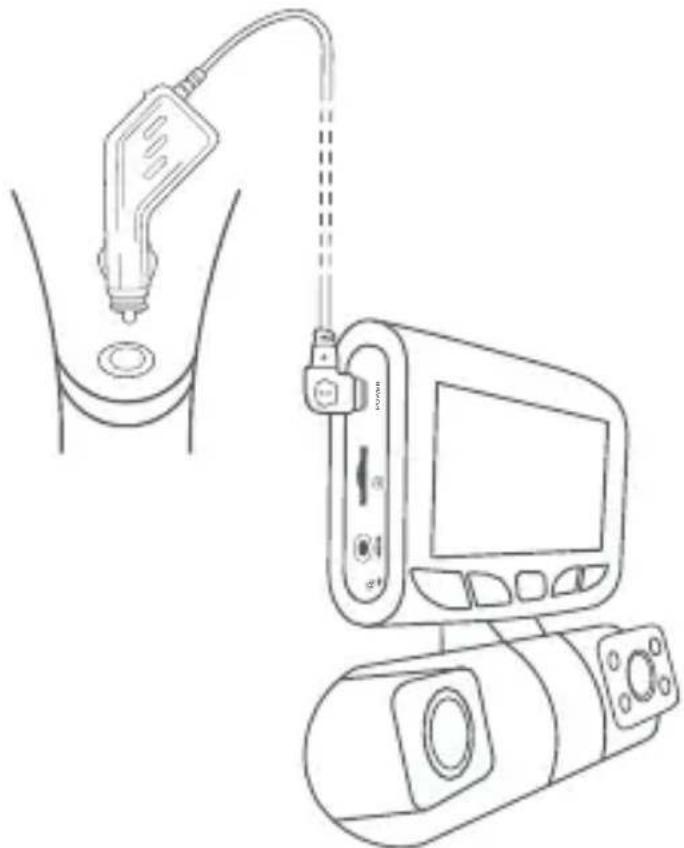

Encienda la cámara a través de conectar el cargador al encendedor de cigarrillos del automóvil y la cámara. Para garantizar que el S1 grabe correctamente en su tarjeta de memoria y sin errores. Antes de comenzar a usar una nueva tarjeta de memoria, debe formatear la tarjeta dentro de la cámara utilizando la función de formateo. Siempre haga una copia de seguridad de los datos importantes almacenados en la tarjeta de memoria antes de formatear.

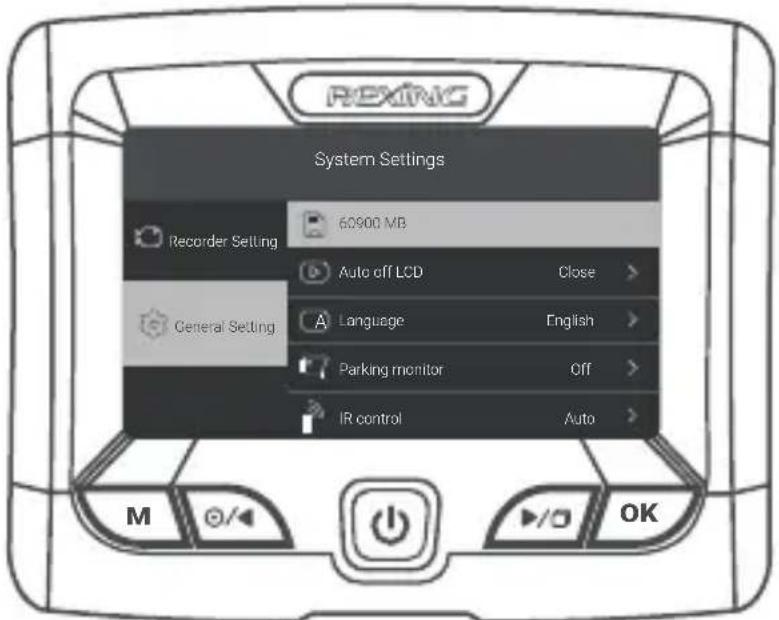

Para formatear la tarjeta de memoria, asegúrese de haber insertado su tarjeta de memoria, luego encienda el dispositivo conectándose a una fuente de alimentación. Presione el botón de navegación izquierdo para detener la grabación. Luego presione el botón MENÚ dos veces para ingresar al Menú de configuración del sistema.

Use los botones de navegación DERECHO e IZQUIERDO y vaya a la configuración de Formato. Presione el botón OK para confirmar la selección.

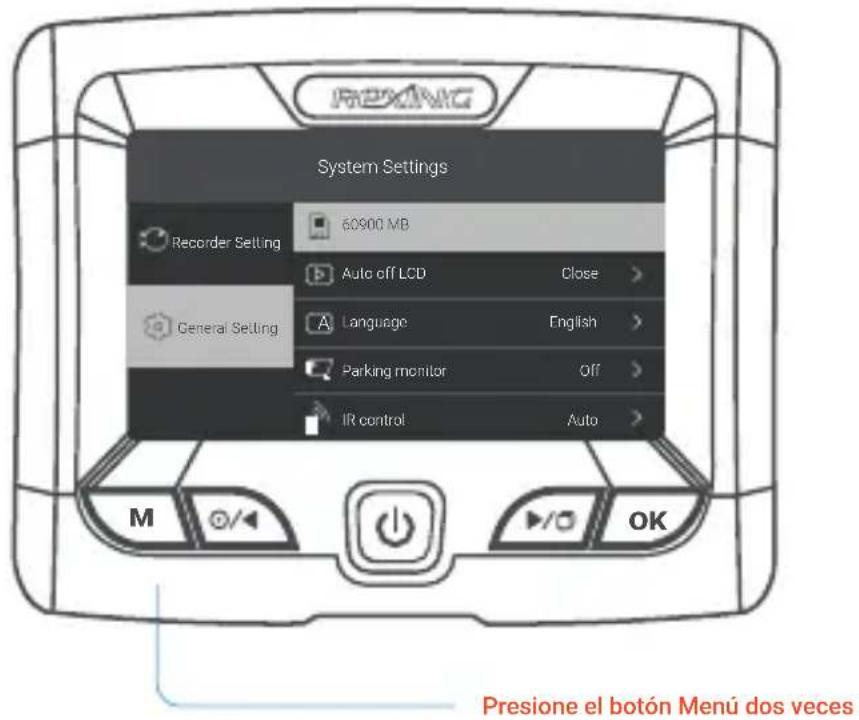

System Settings Recorder Setting 60900 MB Auto off LCD Close > General Setting A Language English > Parking monitor Off > IR control Auto > M OK Presione el botón Menú dos veces

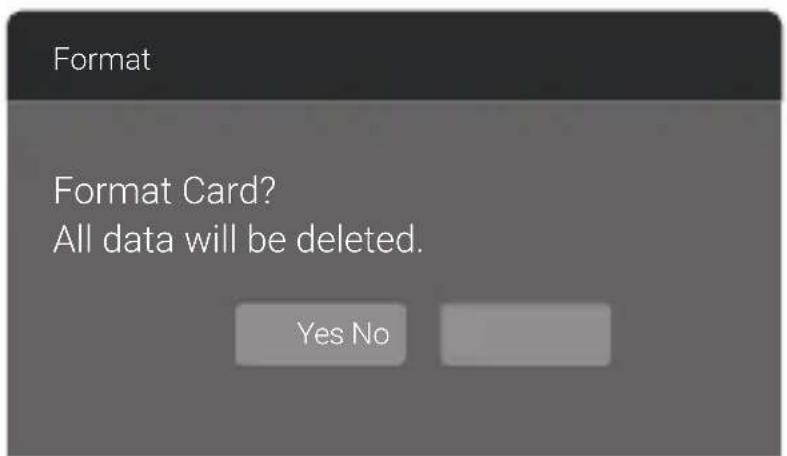

Presione el botón YES para con irmar formatear la tarjeta

Utilice los botones de navegación DERECHA e IZQUIERDA y vaya a la ajuste de la tarjeta de memoria. Presione el botón OK para confirmar la selección. La cámara se apagará después de 3 segundos. La cámara debería comenzar a grabar automáticamente la próxima vez que se encienda.

Paso 4

Monta la cámara trasera

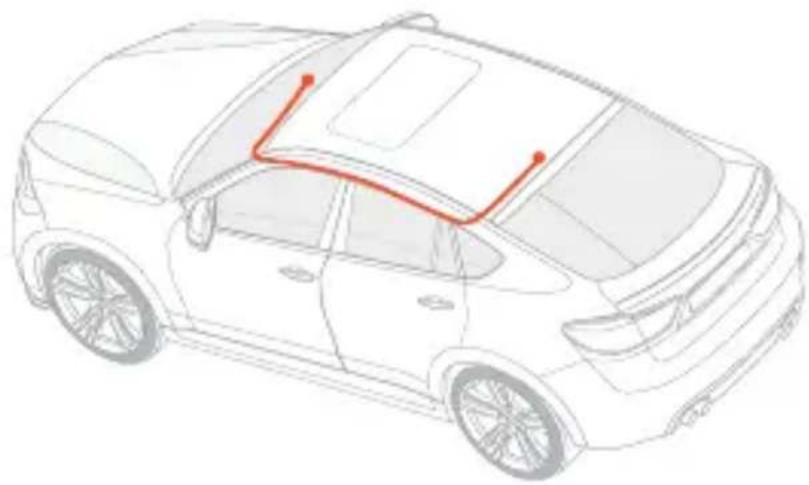

Monte la cámara trasera como se muestra a continuación. Use el cable de la cámara trasera provisto para conectar la cámara trasera a la cámara frontal.

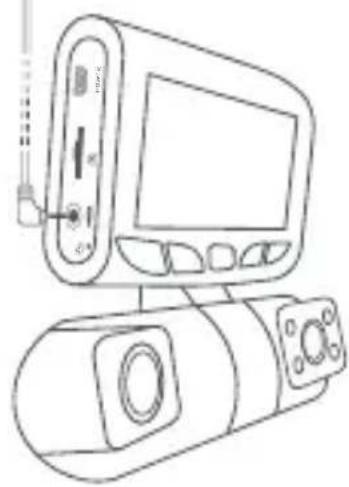

Conecte la cámara trasera a la cámara del tablero

Instalación de cámara trasera

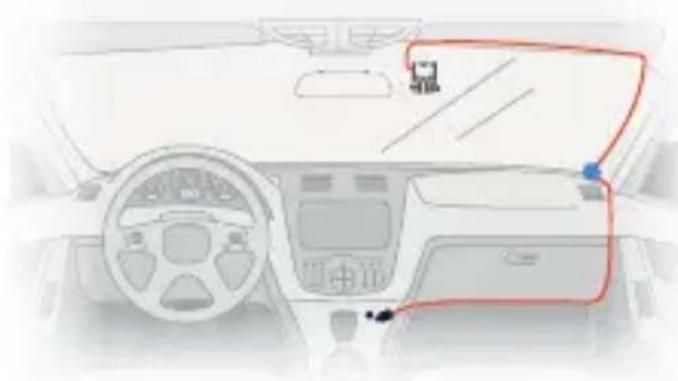

Instalación de la cámara en el parabrisas

Coloque la cámara en el soporte y pase con cuidado el cable de alimentación alrededor del parabrisas y colóquelo debajo de la moldura.

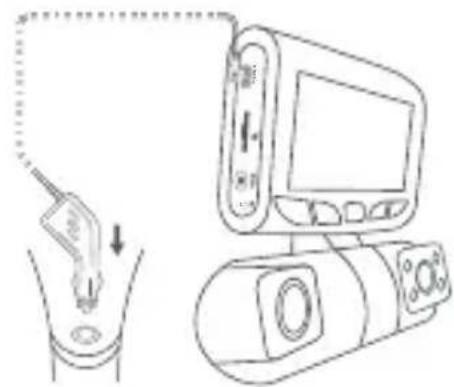

Conecte el cable del cargador del automóvil a una toma de corriente de 12 V DC o al encendedor de cigarrillo del automóvil.

Conecte el cargador del automóvil a la cámara. La cámara iniciará automáticamente la grabación una vez que se encienda.

Conecte el cable de alimentación a la grabadora de conducción

Enchufe el mini conector USB a la grabadora de conducción

Enchufe el cargador a la toma de corriente o al encendedor de cigarrillo

5. Operación Básica

Energía del dispositivo

El dispositivo se encenderá automáticamente cuando se enchufa a una toma de accesorios de 12 V o encendedor de cigarrillo cuando recibe una carga (es decir: el vehículo se arranca).

Para encender el dispositivo manualmente, mantenga presionado el botón de Encendido hasta que aparezca la pantalla de bienvenida. La cámara comenzará a grabar automáticamente cuando se encienda.

Mantenga presionado el botón de Encendido para encender el dispositivo manualmente

Configuraciones del menú

Encienda la cámara. Si la cámara está grabando, presione el botón de navegación izquierdo para detener la grabación. Mantenga presionado el botón MENÚ y cambie al modo deseado.

Presione el botón MENÚ una vez para ingresar al menú de con iguración de un Modo. Presione el botón MENÚ dos veces para ingresar a la Con iguración del sistema (Con iguración). Mantenga pulsado el botón MENU para salir de la configuración.

Grabación de vídeo

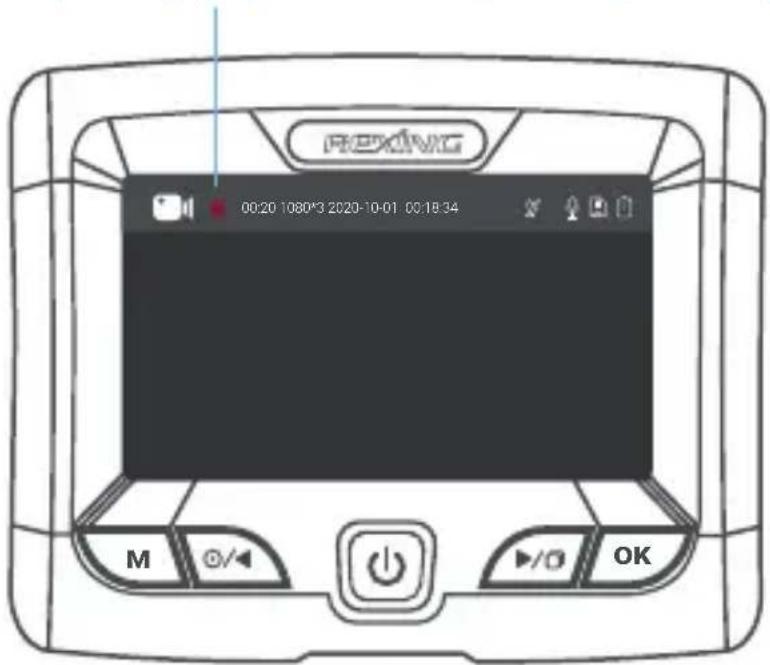

La cámara comenzará a grabar automáticamente cuando el dispositivo reciba una carga. Las luces LED y el punto rojo parpadearán en el dispositivo rojo al grabar. Presione el botón de navegación hacia la izquierda para detener la grabación.

El punto rojo parpadeará en el dispositivo rojo cuando grabe.

Reproducción de vídeo

La reproducción de videos se puede hacer en el dispositivo o una computadora.

Durante la reproducción, use los botones OK (pausa), Navegación izquierda (rebobinar) y Navegación derecha (avance rápido) para controlar la reproducción de video. Mantenga presionado el botón OK para salir del modo actual.

Para reproducir un video en la computadora, use un adaptador de tarjeta SD o conecte el dispositivo a la computadora directamente usando el cable USB.

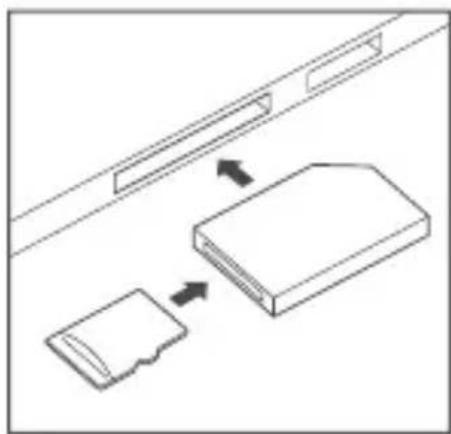

Para reproducir un video usando un adaptador de tarjeta SD, retire la tarjeta de memoria e insértela en un adaptador de tarjeta SD. Coloque el adaptador en la computadora. Luego, coloque el adaptador en la computadora.

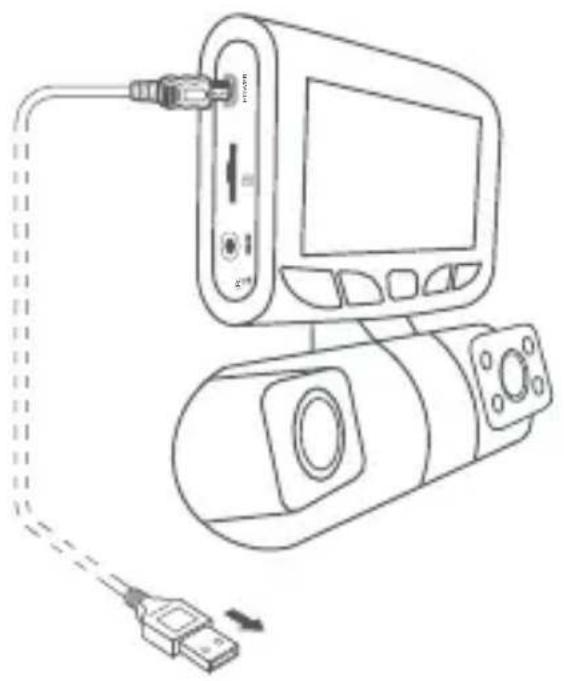

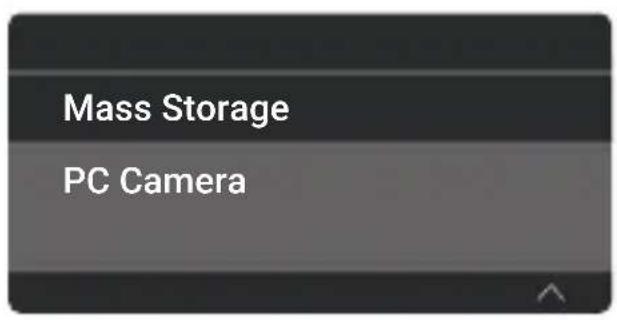

Para reproducir un video con un cable USB, conecte el cable USB al dispositivo y a la computadora. Después de encender el dispositivo, presione el botón OK para seleccionar MSDC.

En la computadora, navegue a la unidad del dispositivo. Los videos se almacenan en los archivos. Los videos bloqueados se almacenan en: \ Event. Seleccione el video para reproducir.

Conecte el conector USB a la computadora

Presione el botón OK para seleccionar MSDC.

Tomando fotos

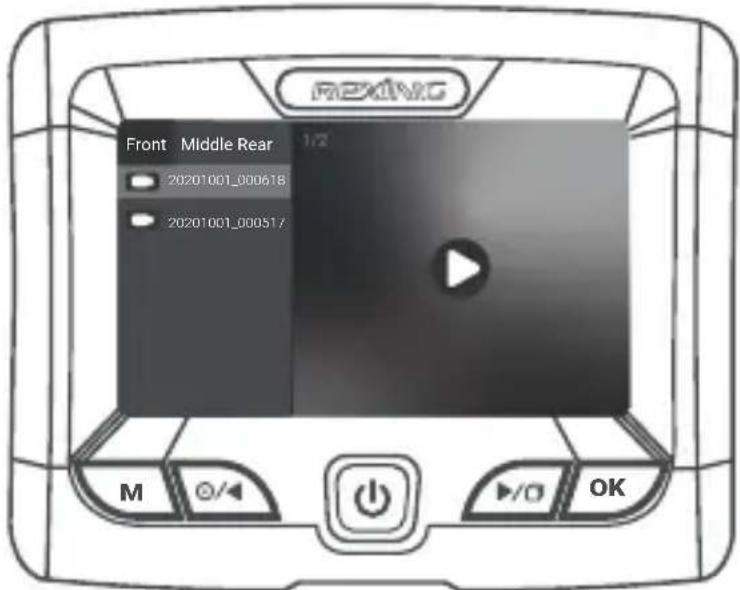

Mantenga presionado el botón de navegación derecho para tomar una foto. Para ver una foto, detenga la grabación de video y mantenga presionado el botón MENÚ para alternar al modo de reproducción.

Mantenga presionado el botón MENÚ una vez más para ingresar al modo de reproducción de fotos.

Presione los botones de navegación Izquierda y Derecha para alternar entre sus fotos.

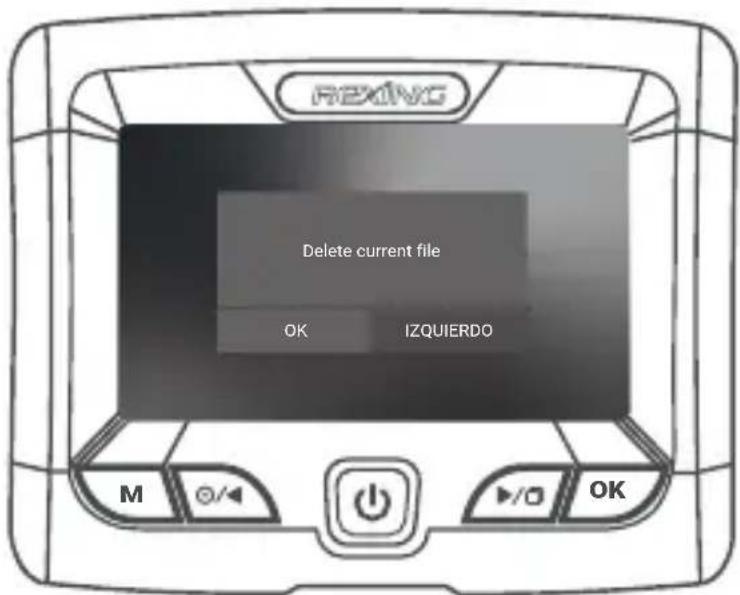

Para eliminar una foto, detenga la grabación de video y cambie al Modo de reproducción y cambie entre los videos y las fotos a la que desea eliminar.

Mantenga presionado el botón IZQUIERDO para eliminar el video / foto actual.

Presione el botón OK para confirmar la eliminación.
