MANUALE UTENTE LBE 125 18.0-EC Flex

it Istruzioni per l'uso originali 44

Simboli utilizzati 44

Simboli sull'apparecchio 44

Per la vostra sicurezza 44

Rumore e vibrazione 49

Dati tecnici 50

Guida rapida 51

Istruzioni per l'uso 52

Manutenzione e cura ..... 56

Istruzioni per la rottamazione e lo smaltimento .... 56

Conformità C€ 57

Esclusione della responsabilità ..... 57

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare una protezione acustica!

Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 56)

Per la vostra sicurezza

PERICOLO!

Prima di usare la smerigliatrice angolare, leggere e comportarsi secondo:

• queste istruzioni per l'uso,
  – le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
  – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
  Questa smerigliatrice angolare è costruita secondo l'attuale stato della tecnica e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. La smerigliatrice angolare deve essere impiegata solo
  – per l'uso regolare previsto,
  – in perfetto stato tecnico di sicurezza.
  Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Questa smerigliatrice angolare è prevista

• per l'impiego professionale nell'industria e nell'artigianato,
• per la smerigliatura e il taglio di metalli e pietre nella smerigliatura a secco; per il taglio è necessaria una specifica cuffia di protezione,
• alla rettifica di superfici, alla rimozione di ossido e vernici, utilizzando il platorello elastico (solo LBE 125 18.0-EC),
• per la foratura in materiali lapidei con corone diamantate senza l'utilizzo di acqua,
• per l'impiego con utensili da rettifica, spazzole metalliche ed accessori indicati in questo manuale o consigliati dal produttore.

Non sono ammessi ad es. dischi per fresatura a catena, lame da sega e (solo L 125 18.0-EC LD) dischi abrasivi diamantati.

Avvertenze di sicurezza per smerigliatrici angolari

PERICOLO!

Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

• Utilizzare questo elettroutensile come levigatrice, smerigliatrice a carta abrasiva, troncatrice e per il lavoro con spazzole metalliche. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
  ■ Questo elettroutensile non è adatto per lucidare. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
  ■ Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
  Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile. L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
  Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettro-utensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.

• Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruo-tano in modo uniforme, vibrano molto forte e possono pro-vocare la perdita del controllo.
  Non impiegare utensili danneggiati. Prima di ogni utilizzo controllare i porta-utensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggia-ture o creature, che il platorello non sia soggetto ad incrinature, creature o forte usura e che le spazzole metalliche non abbiano fili metallici allenta-ti oppure rotti. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

• Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi.

Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

■ In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro.
Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
- Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.
Non deporre mai l'elettroutensile, prima che l'utensile montato sia completa-mente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.
■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.
- Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi.

Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
■ Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Avvertenze di sicurezza speciali per la levigatura e troncatura

■ Usare esclusivamente mole approvate per questo elettroutensile e la cuffia di protezione prevista per queste mole. Le mole non previste per questo elettroutensile non possono essere adeguata-mente schermate e perciò non sono sicure.

■ Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente.

- La cuffia di protezione deve essere applicata in modo sicuro all'elettroutensile e deve essere regolata in mo-do tale da poter garantire il massimo possibile di sicu-rezza, questo significa che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l'ope-ratore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.

■ Usare le mole solo per le possibilità d'impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di una mola per troncare. Le mole per troncare sono destinate all'asportazione di materiale con il bordo della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.

■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte alla mola scelta. Le flange adatte supportano la mola riducendo così il pericolo della sua rottura. Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole abrasive.
■ Non utilizzare mole consumate di elettroutensili più grandi. Le mole per elettroutensili più grandi non sono previste per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di sicurezza speciali per la troncatura

■ Evitare il bloccaggio del disco da taglio oppure una pressione di spinta eccessiva. Non eseguire tagli eccessivamente profondi. Un sovraccarico del disco da taglio aumenta la sollecitazione su di esso e la sua tendenza ad inclinarsi o bloc-carsi e di conseguenza la possibilità di un contraccolpo o della rottura del corpo abrasivo.
■ Mantenersi a distanza dalla zona avanti e dietro al disco da taglio in rotazione. Quando muovete il disco da taglio nel pezzo con movimento in allontanamento dal vostro corpo, in caso di un rimbalzo l'elettroutensile può essere scaraventato direttamente verso di voi con il disco in rotazione.
Se il disco si blocca o se interrompete il lavoro, spegnete l'elettroutensile e mante-netelo in posizione sul pezzo finché il disco non si è completamente fermato. Non cercate mai di estrarre il disco ancora in rotazione dall'interno del taglio, altrimenti vi è pericolo di un contraccolpo. In caso di bloccaggio accertare ed eliminare la causa.
- Non riaccendere l'elettroutensile quando il disco è ancora nell'interno del pezzo. Attendere che il disco da taglio abbia raggiunto la massima velocità, prima di riprendere con precauzione il taglio. Altrimenti il disco può incepparsi, saltare fuori dal pezzo o causare un contraccolpo.

■ Per evitare il rischio di contraccolpo a causa dell'incepparsi del disco da taglio, sostenere le piastre o i grandi pezzi lavorati. I pezzi grandi possono flettersi sotto il loro stesso peso. Il pezzo deve essere sostenuto sui entrambi i lati del disco da taglio, vale a dire sia in prossimità del taglio sia dei bordi.
■ Prestare molta attenzione nei «tagli a tasca» in esistenti pareti o in altre zone non visibili. Il disco da taglio durante l'immersione, nel taglio di tubazioni del gas o dell'acqua, di condutture elettriche o di altri oggetti può provocare un contraccolpo.

Avvertenze di sicurezza speciali per la smerigliatura con carta vetrata

■ Non usare fogli abrasivi sovradimensionati, ma seguire le indicazioni del produttore sulla dimensione del foglio abrasivo. I fogli abrasivi che superano la grandezza del platorello possono provocare lesioni e condurre al bloccaggio, allo strappo del foglio abrasivo oppure al contraccolpo.

Avvertenze di sicurezza speciali per lavori con spazzole metalliche

• Considerare che la spazzola metallica perde pezzetti di filo metallico anche durante l'uso normale. Non sovraccaricare i fili metallici con una pressione di spinta eccessiva. I pezzi di filo metallico proiettati possono penetrare molto facilmente attraverso vestiti sottili e/o la pelle.
  Se è raccomandata una cuffia di protezione, evitare che la cuffia di protezione e la spazzola metallica entrino in contatto. A causa della pressione di spinta e delle forze centrifughe il diametro di dischi e spazzole a tazza può aumentare.

Ulteriori avvertenze di sicurezza

• Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendi e scosse elettriche. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali e può causare una scossa elettrica.

• Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Per guidare in sicurezza l'elettroutensile occorre usare entrambe le mani.
  ■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.
  ■ Lo sviluppo di polvere da materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.

• Provvedere ad una buona ventilazione del posto di lavoro!

• Se possibile, utilizzare un'aspirazione delle polveri esterna.
• Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.

■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto).
- Utilizzare solo batterie originali, con la tensione indicata sulla targhetta del tipo dell'elettroutensile. In caso di utilizzo di altre batterie, ad es. imitazioni, batterie manipulate o di altri produttori, sussiste il pericolo di infortuni e danni alle cose a causa dell'esplosione delle batterie.

Avvertenze di sicurezza per la manipolazione delle batterie

■ Non aprire mai la batteria. Pericolo di cortocircuito.
■ Proteggere la batteria dal calore, ad es. dalla prolungata esposizione ai raggi solari, dal fuoco, dall'acqua e dall'umidità. Sussiste pericolo di esplosione.
In caso di danneggiamento ed utilizzo improprio, dalla batteria possono fuoriuscire vapori. Provvedere al ricambio di aria e, in caso di malessere, rivolgersi a un medico. I vapori possono irritare le vie respiratorie.
In caso d'impiego non corretto, dalla batteria possono fuoriuscire liquidi. Evitarne il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o bruciature.
■ Utilizzare le batterie FLEX solo in combinazione con apparecchiature FLEX e accessori FLEX. Solo così la batteria sarà sicuramente protetta da pericolosi sovraccarichi.
■ Caricare la batteria esclusivamente con caricabatterie consigliati dal produttore. Se un caricabatterie previsto per un determinato tipo di batterie viene utilizzato con batterie di tipo diverso, sussiste pericolo di incendio.
■ La batteria può essere danneggiata da oggetti appuntiti, come ad esempio chiodi o cacciaviti, oppure se viene esercitata una forza dall'esterno. In tali casi può verificarsi un cortocircuito interno e la batteria può bruciare, produrre fumo, esplodere o surriscaldarsi.

Avvertenze di sicurezza speciali

■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.
■ Premere l'arresto dell'alberino solo quando l'utensile di rettifica è fermo.

Rumore e vibrazione

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili.

Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettro- utensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

		LBE 125 18.0 EC	LB 125 18.0 EC	L 125 18.0 EC
Tipo di apparecchio Smerigliatrice angolare
Tensione nominale V 18
Batteria AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Max. ∅ utensile di rettifica mm 125
Spessore utensile di rettifica mm 1-6
Foro di montaggio mm 22, 23
Filettatura del mandrino M14
Giri rpm.		I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Peso secondo la «EPTA-procedure 1/2003» (senza batteria)	kg 1,85	1,85	1,8
Peso batteria- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
Livello rumore stimato A conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Livello di pressione acustica L_pA	dB(A)	84	84	81
Livello di potenza acustica L_WA	dB(A)	95	95	92
Insicurezza K	db	3,0
Valore totale di vibrazione conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Valore di emissione a_h rettifica di superfici	m/s^2	4,9	4,9	5,6
Valore di emissione a_h nella troncatura	m/s^2	2,8	2,8	3,7
Insicurezza K	m/s^2	1,5

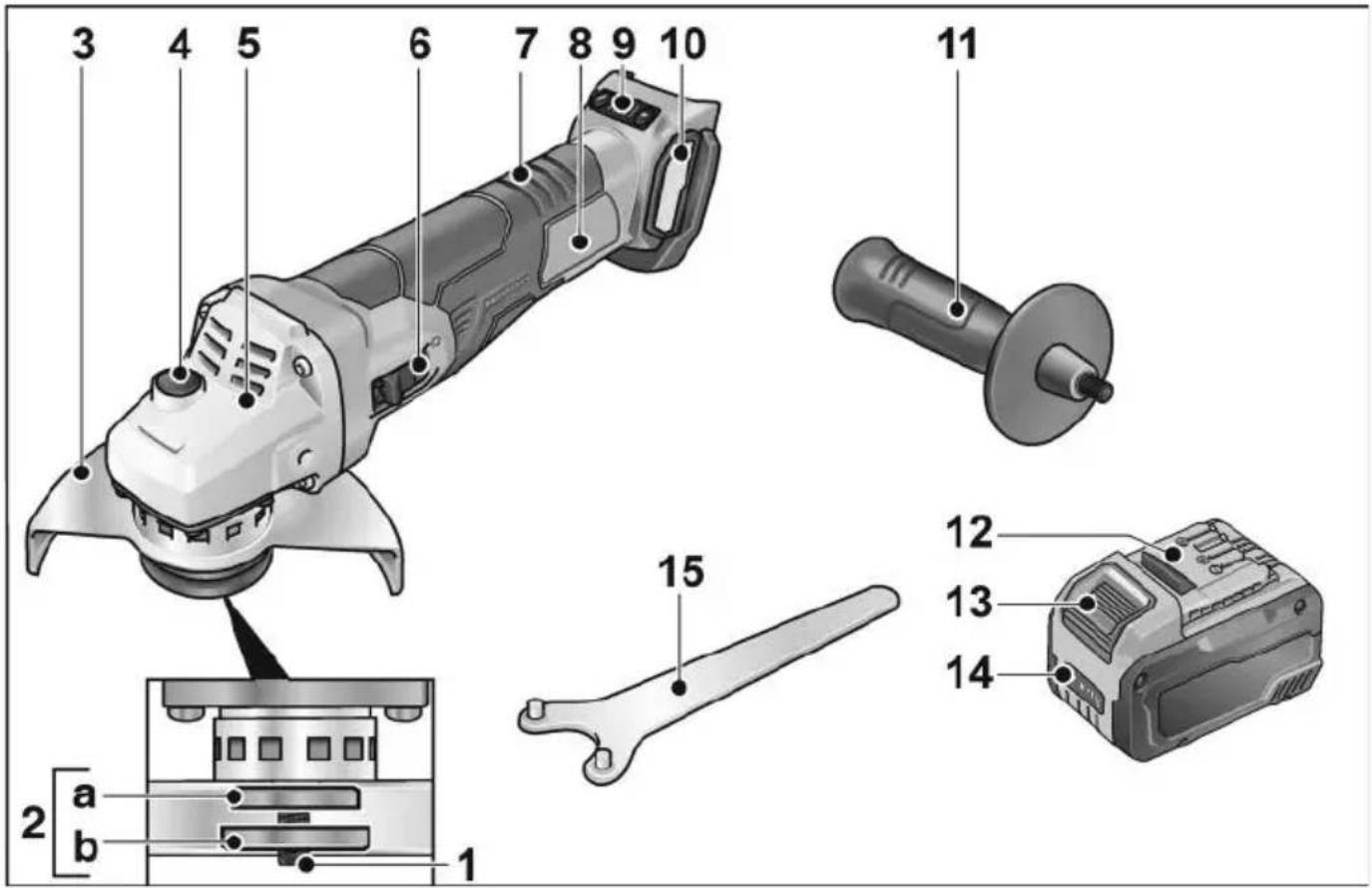

Guida rapida

3 4 5 6 7 8 9 10 11 12 13 14 15 2 a b 1

1 A l b e r i n o

2 Flangia filettata

a Flangia di serraggio

b Dado di serraggio

3 Cuffia di protezione

Regolabile senza attrezzi con

12 posizioni di arresto a 360°.

4 Arresto alberino

Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.

5 Testa ingranaggi

Con uscita aria e freccia per il senso di rotazione.

6 Bilico dell'interruttore

Per accendere e spegnere.

Con posizione di arresto per servizio continuo.

7 Impugnatura posteriore

8 Targhetta d'identificazione *

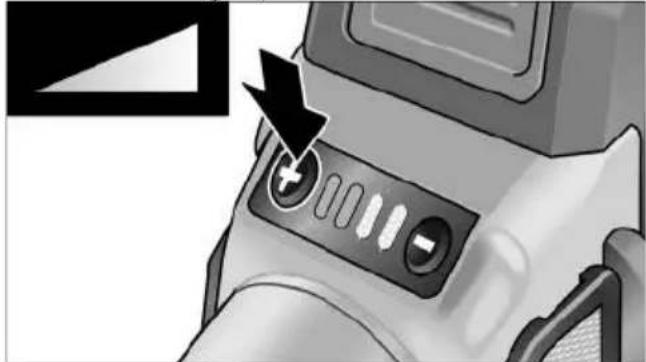

9 Pulsante di regolazione del numero di giri (per LBE 125 18.0-CE)
(Funzione +/- con 4 livelli)

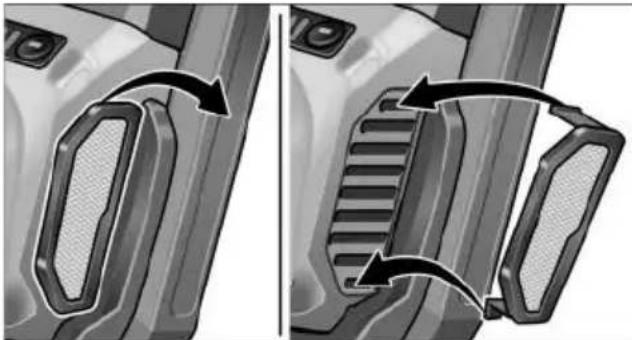

10 Copertura filtro
11 Maniglia
Impugnatura montabile a sinistra e destra.
12 Batteria al litio (2,5 Ah/5,0 Ah/8,0 Ah)
13 Tasto di sbloccaggio per la batteria
14 Indicatore della condizione della batteria
15 Chiave a pioli

Istruzioni per l'uso

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Prima della messa in funzione

Disimballare la smerigliatrice angolare e controllare la completezza della fornitura e l'eventuale presenza di danni di trasporto.

i AVVISO

Alla consegna le batterie non sono completamente cariche. Prima del primo impiego, caricare le batterie completamente. Osservare le istruzioni per l'uso del caricabatterie.

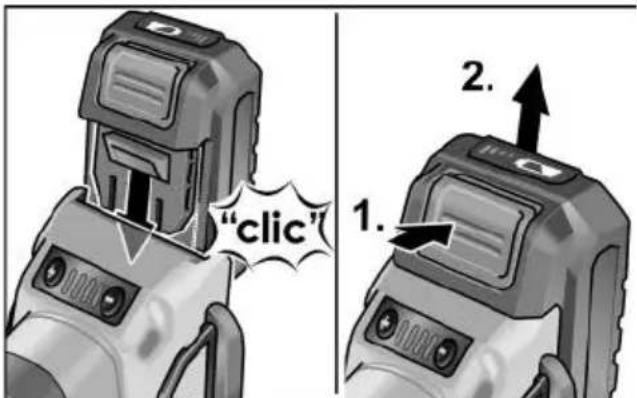

Inserimento / sostituzione della batteria

■ Spingere la batteria carica fino a farla scattare completamente nell'elettroutensile.

■ Per la rimozione premere i pulsanti di sblocco (1.) ed estrarre la batteria (2.).

PRUDENZA!

Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa può mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

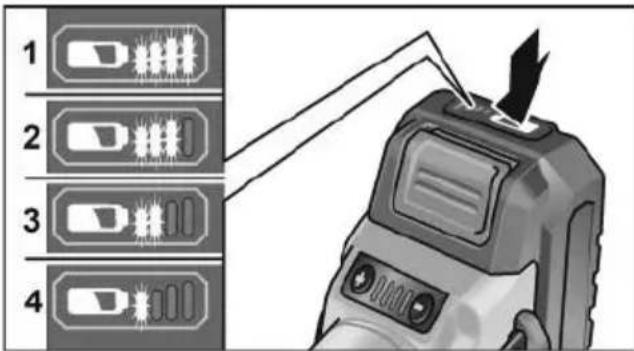

Condizioni di carica della batteria

■ Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.

1 2 3 4

Se uno dei LED lampeggia, la batteria deve essere ricaricata. Se, dopo aver premuto il tasto, non si accende alcun LED, la batteria è guasta e deve essere sostituita.

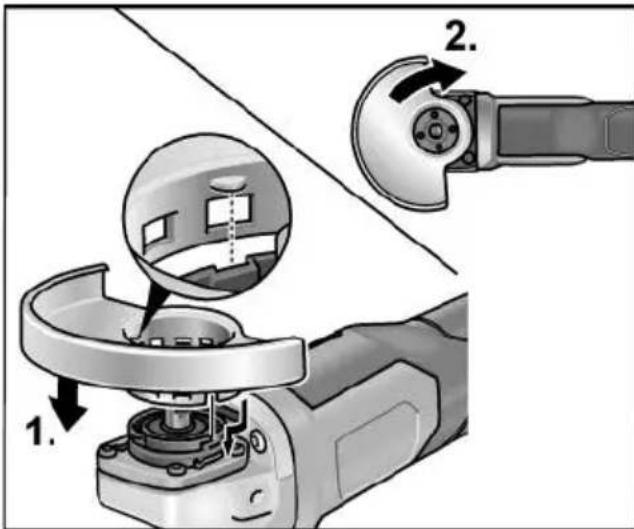

Montare la cuffia di protezione

PERICOLO!

Nei lavori di sgrosso e troncatura non lavorare mai senza cuffia di protezione. Per la troncatura utilizzare una speciale cuffia di protezione da taglio.

■ Rimuovere la batteria.

■ Applicare la cuffia di protezione (1.). I naselli della cuffia di protezione devono entrare nelle apposite sedi della flangia.
■ Ruotare la cuffia di protezione in senso orario (2.). La rotazione è possibile in un solo senso!
■ Smontaggio nell'ordine inverso.

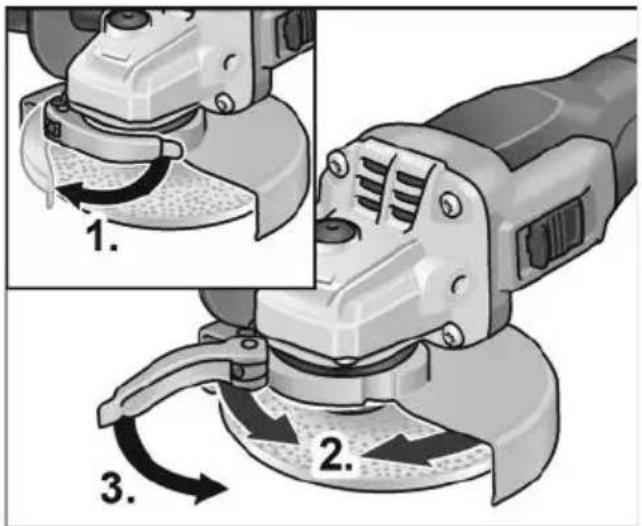

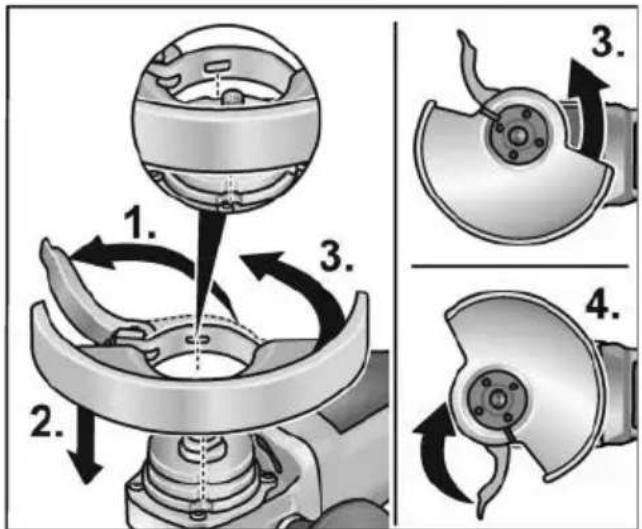

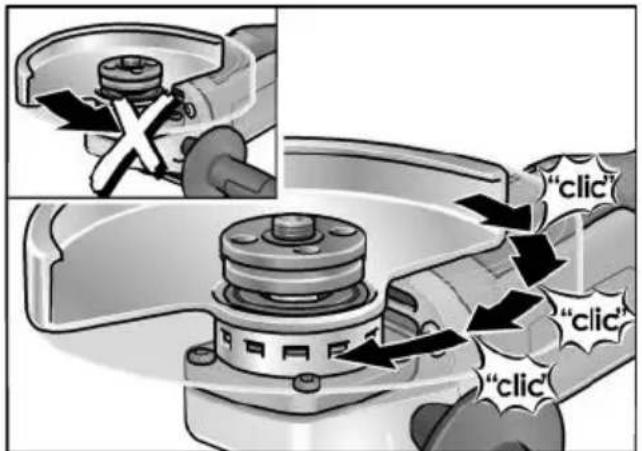

Montaggio della cuffia di bloccaggio

■ Rimuovere la batteria.

1. 2. 3. 4. 3. 4.

■ Aprire la leva di serraggio (1.).
■ Inserire la cuffia di bloccaggio con l'anello di serraggio sulla flangia di serraggio, inserendo la camma dell'anello di serraggio nell'incavo presente sulla flangia (2.).
■ Girando in senso orario, portare la cuffia di bloccaggio nella posizione desiderata (3.) e bloccare con la leva di serraggio (4.).
■ Smontaggio nell'ordine inverso.

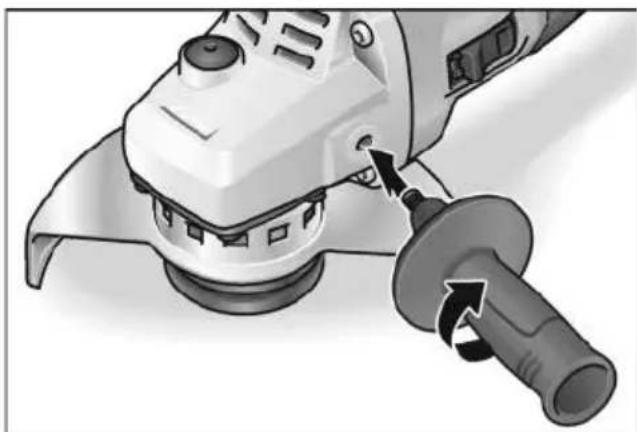

Montare la maniglia

È vietato l'uso dell'elettroutensile privo di impugnatura.

Fissare/sostituire l'utensile

■ Rimuovere la batteria.

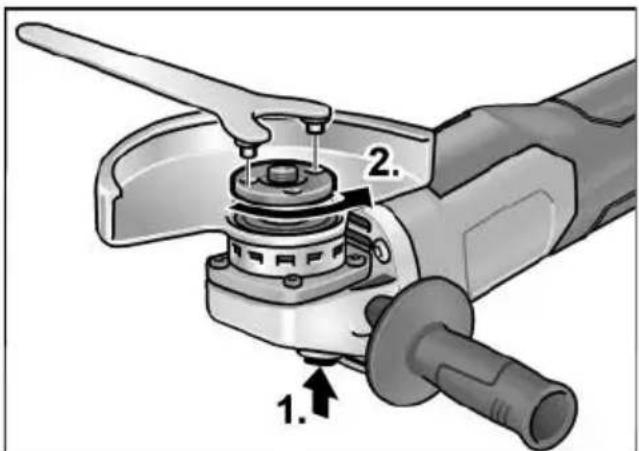

Montare la mola

■ Premere e mantenere premuto l'arresto dell'alberino (1.).
■ Con la chiave a pioli svitare il dado di serraggio dall'alberino in senso antiorario e smontarlo (2.).

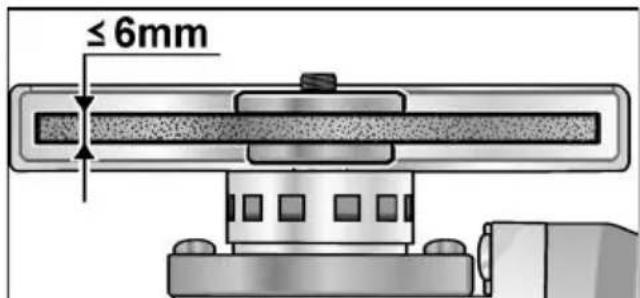

≤ 6mm

■ Inserire la mola nella posizione corretta.
■ Avvitare sull'alberino il dado di serraggio con il collare rivolto verso l'alto.
■ Premere l'arresto dell'alberino e manti- nerlo premuto.
■ Stringere il dado di serraggio con la chiave a pioli.
■ Eseguire una prova di funzionamento, per controllare il serraggio centrato dell'utensile.

Prova di funzionamento

■ Inserire la batteria.

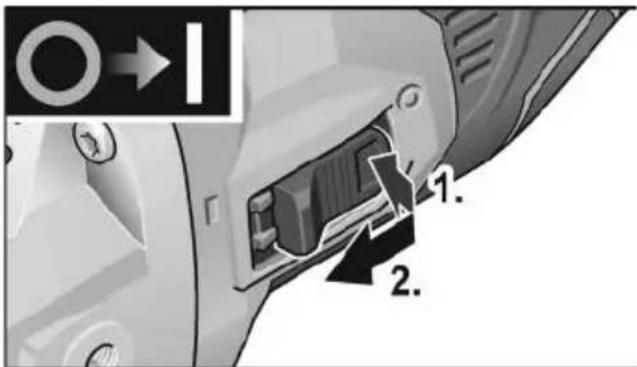

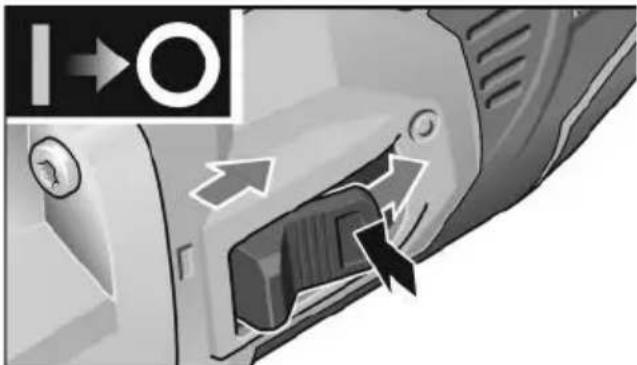

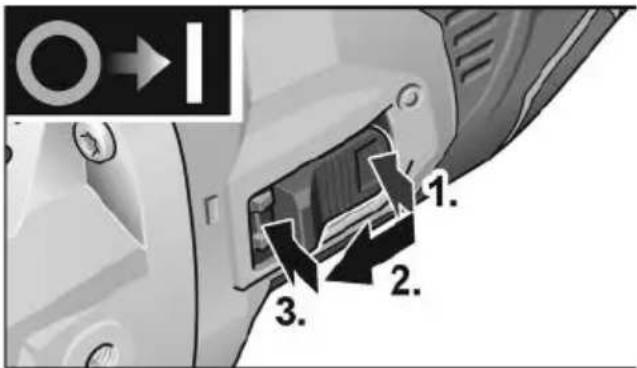

■ Accendere la smerigliatrice angolare con l'interruttore a bilico (senza arres-tarlo) e tenere la smerigliatrice in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
■ Spegnere la smerigliatrice angolare.

Accendere e spegnere

Servizio discontinuo senza arresto del bilico

1. 2.

■ Premere l'interruttore basculante (1.), spingerlo in avanti e tenerlo fermo (2.).
■ Per spegnere rilasciare il bilico dell'interruttore.

Servizio continuo con arresto del bilico

1. 2. 3.

■ Premere l'interruttore basculante (1.), spingerlo in avanti (2.) ed arrestarlo con una pressione sull'estremità anteriore (3.).

I→O

■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.

Preselezione del numero di giri (per LBE 125 18.0-CE)

- Per impostare il numero di giri di lavoro, premere il pulsante di regolazione 2. Il valore selezionato viene mantenuto anche se si spegne l'apparecchio.

- Premere delicatamente l'interruttore per accelerare l'utensile elettrico fino al numero di giri preselezionato.

- Per impostare il numero di giri di lavoro, premere il pulsante di regolazione 2. Il valore selezionato viene mantenuto anche se si spegne l'apparecchio. - Premere delicatamente l'interruttore per accelerare l'utensile elettrico fino al numero di giri preselezionato.

Rischio di infortunio dovuto alla rottura dell'accessorio. Utilizzare sempre l'accessorio adatto al lavoro da svolgere.

AVVISO

• Protezione da sovraccarico: disattiva la macchina in caso di sovraccarico.
• Monitoraggio della temperatura gestito da sensori: in caso di pericolo di surriscaldamento, la macchina si disattiva.

Spostare la cuffia di protezione

Per l'adattamento al lavoro da svolgere, la cuffia di protezione è regolabile senza l'uso di attrezzi in 12 posizioni di arresto su 360°.

PRUDENZA!

Pericolo di ferite! Indossare guanti protettivi.

■ Rimuovere la batteria.

■ Ruotare la cuffia di protezione in senso opposto alla freccia del senso di rotazione sulla testa ingranaggio, fino alla posizione necessaria.

Regolazione della cuffia di bloccaggio

■ Rilasciare la leva di serraggio (1.).
■ Regolare la cuffia di bloccaggio (2.).
■ Bloccare nuovamente la leva di serraggio (3.).

i AVVISO

La cuffia di protezione deve essere sempre bloccata in modo che non possa in nessun caso ruotare; se necessario, prima di azionare la leva di serraggio, avvitare il dado esagonale fino a quando la leva può essere ancora azionata a mano a fronte di una determinata fatica.

Istruzioni per il lavoro

i AVVISO

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevemente per inerzia.

Rettifica di sgrosso

PERICOLO!

Per la rettifica di sgrosso non usare mai mole per troncare.

• Per la migliore asportazione, angolo d'incidenza 20°–40°.
• Muovere la smerigliatrice angolare con moderata pressione in avanti e indietro. Ciò facendo il pezzo non si riscalda eccessivamente e non subentrano alterazioni di colore; inoltre non si formano rigature.

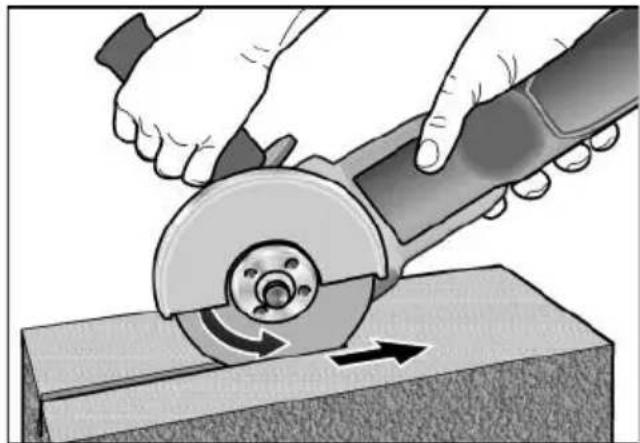

Taglio con la mola

PERICOLO!

Per la troncatura utilizzare una speciale cuffia di protezione da taglio.

Vedi il catalogo accessori del produttore.

- La smerigliatrice angolare deve lavorare sempre in rotazione discorde.

Altrimenti sussiste pericolo di salto incontrollato fuori dalla fessura di taglio.

• Non premere, non inclinare lateralmente, non oscillare.
• Adeguare l'avanzamento al tipo di materiale da lavorare: quanto più duro, tanto più lentamente.

Altre informazioni sui prodotti del produttore www.flex-tools.com.

Manutenzione e cura

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Pulizia

■ Pulire regolarmente l'apparecchio e lefessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
■ Pulire periodicamente il filtro antipolvere.

■ Estrarre il filtro antipolvere e pulirlo con un soffio di aria compressa asciutta.

Meccanismo

AVVISO

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi.

In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Prima dello smaltimento rendere inutilizzabili gli elettroutensili dismessi:

• in caso di elettroutensili alimentati mediante cavo elettrico, rimuovendo il cavo di rete,
• in caso di elettroutensili alimentati a batteria, rimuovendo la batteria.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Recupero di materie prime anziché smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

ATTENZIONE!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie fuori uso.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme

o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.

Índice
